废旧锂离子动力电池无害化回收利用技术-赛德美李荐-20160329
动力电池无害化再生利用技术的发展趋势与前景展望
动力电池无害化再生利用技术的发展趋势与前景展望近年来，随着全球电动车发展的推动和动力电池的广泛应用，动力电池无害化再生利用技术逐渐成为关注的焦点。
动力电池的再利用对于可持续发展、资源节约和环境保护具有重要意义。
本文将讨论动力电池无害化再生利用技术的发展趋势，并展望未来的前景。
一、发展趋势1. 材料回收技术的提升动力电池无害化再生利用的关键环节是对材料的回收和再利用。
目前，回收工艺主要包括物理分离、化学处理和冶炼等方法。
未来，随着技术的进一步提升，我们可以预见更高效、更环保的回收技术将逐渐出现。
例如，采用高效的机械分离技术和化学溶解技术，可以实现对动力电池的有效分离和回收。
这将大大提高动力电池无害化再生利用的效率和成本效益。
2. 炉渣无害化处理技术的突破在动力电池的回收过程中，废弃电池的炉渣是一个不容忽视的问题。
炉渣中往往含有重金属和有害物质，对环境造成潜在威胁。
因此，炉渣的无害化处理技术的突破非常关键。
目前，传统的炉渣处理方式主要是焚烧和填埋，这些方式具有一定的环境风险。
未来，我们可以期待新兴的炉渣无害化处理技术的推出，如炉渣稳定化技术、炉渣化学固化技术和炉渣资源化利用技术等，这些技术有望有效地减少炉渣对环境的污染。
3. 能量回收技术的创新应用动力电池回收过程中产生的高能量废物，如未充满的电池和电解液，可以通过能量回收技术进行再利用。
目前比较常见的能量回收方式是热能回收和电能回收。
未来，我们可以预见能量回收技术将得到更广泛的应用。
例如，利用热能回收技术可以将废电池的热能蒸汽用于发电或供热，实现能源的再利用。
同时，电能回收技术可以将动力电池回收过程中产生的电能直接返回电网，实现能量的循环利用，进一步提高能源效率。
二、前景展望动力电池无害化再生利用技术的发展前景十分广阔。
以下是未来发展的一些建议和展望：1.加强国际合作动力电池无害化再生利用技术涉及材料科学、环境科学、能源科学等多个领域，需要各国共同努力。
动力锂电池回收利用优秀案例
动力锂电池回收利用优秀案例动力锂电池是一种重要的电能存储技术，广泛应用于电动汽车、储能系统等领域。
其回收利用是环保和资源有效利用的重要环节。
下面列举了十个优秀的动力锂电池回收利用案例。
1. 德国电池回收公司AccurecAccurec是德国一家专注于回收利用动力锂电池的公司。
他们采用了高效的物理和化学方法，能够从废旧电池中回收出高纯度的金属材料，并将其用于生产新的电池。
2. 美国特斯拉公司的电池回收计划特斯拉公司提出了一项名为“Redwood”的电池回收计划。
他们与合作伙伴合作，利用高温炉将废旧动力锂电池进行热分解，从中回收有用的材料，如镍、钴和锂。
3. 日本电池制造商三洋电机的回收系统三洋电机开发了一套高效的动力锂电池回收系统，能够将废旧电池进行自动分拣和处理。
该系统可以回收电池中的有用材料，并避免对环境造成污染。
4. 中国企业宁德时代的电池回收工厂宁德时代是中国领先的动力锂电池制造商之一，他们建立了一座大型的电池回收工厂。
该工厂采用了先进的物理和化学方法，能够高效地回收和利用废旧电池中的有用材料。
5. 韩国康佳公司的电池回收项目康佳公司在韩国开展了一项动力锂电池回收项目。
他们与当地政府合作，建立了一套完整的回收系统，能够将废旧电池进行高效回收，并将有用材料重新利用。
6. 英国电池回收公司ECOBATECOBAT是英国一家专注于回收废旧电池的公司。
他们采用了先进的物理和化学方法，能够回收和利用动力锂电池中的有用材料，并将其用于生产新的电池。
7. 法国电池制造商布雷特公司的回收系统布雷特公司开发了一套高效的动力锂电池回收系统，能够从废旧电池中回收出高纯度的金属材料，并将其用于生产新的电池。
8. 澳大利亚电池回收项目澳大利亚政府资助了一项动力锂电池回收项目。
该项目建立了一套完整的回收系统，能够高效地回收和利用废旧电池中的有用材料。
9. 加拿大电池回收公司Call2RecycleCall2Recycle是加拿大一家专注于回收废旧电池的公司。
废弃动力锂电池回收再利用技术及经济效益分析
废弃动力锂电池回收再利用技术及经济效益分析一、本文概述随着全球能源结构的转型和环保意识的日益增强，动力锂电池作为清洁能源的重要组成部分，在电动汽车、储能系统等领域的应用日益广泛。
然而，随着动力锂电池市场的快速扩张，其废弃后的回收再利用问题也逐渐凸显。
本文旨在探讨废弃动力锂电池的回收再利用技术，分析其实施的经济效益，以期为推动废弃动力锂电池的环保处理与资源化利用提供理论支持和实践指导。
本文首先概述了废弃动力锂电池回收再利用的重要性和紧迫性，介绍了当前国内外在废弃动力锂电池回收再利用方面的技术进展和现状。
随后，详细分析了不同回收再利用技术的原理、特点及其适用范围，包括物理法、化学法、生物法等多种方法。
在此基础上，本文进一步探讨了废弃动力锂电池回收再利用的经济效益，包括成本收益分析、环境影响评价等方面。
本文提出了推动废弃动力锂电池回收再利用的对策建议，以期为相关政策制定和企业实践提供参考。
通过本文的研究，旨在促进废弃动力锂电池回收再利用技术的创新与发展，推动循环经济的深入实施，实现资源的高效利用和环境的可持续发展。
二、废弃动力锂电池回收再利用技术随着电动汽车市场的快速增长，废弃动力锂电池的回收再利用问题日益凸显。
废弃动力锂电池回收再利用技术不仅有助于缓解资源压力，减少环境污染，还具有重要的经济价值。
本章节将详细介绍废弃动力锂电池的回收再利用技术及其操作流程。
废弃动力锂电池的回收再利用主要包括电池拆解、材料分离、材料提纯及再利用四个步骤。
在电池拆解环节，通过专业的拆解设备将电池外壳打开，分离出电池内部的正负极材料、电解液等组件。
这一步骤需要高精度的机械操作，以确保电池内部的材料不受损坏。
接下来是材料分离环节，通过物理和化学方法将正负极材料、电解液等进一步分离。
正极材料主要包括锂金属氧化物，负极材料主要是碳材料等。
在这一步骤中，需要采用高效的分离技术，以确保各种材料的纯净度。
然后是材料提纯环节，对分离出来的正负极材料进行深度提纯。

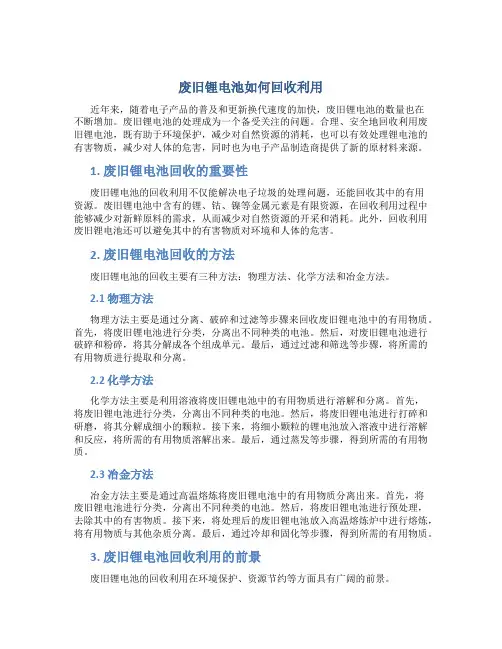

废旧锂电池如何回收利用
废旧锂电池如何回收利用近年来，随着电子产品的普及和更新换代速度的加快，废旧锂电池的数量也在不断增加。
废旧锂电池的处理成为一个备受关注的问题。
合理、安全地回收利用废旧锂电池，既有助于环境保护，减少对自然资源的消耗，也可以有效处理锂电池的有害物质，减少对人体的危害，同时也为电子产品制造商提供了新的原材料来源。
1. 废旧锂电池回收的重要性废旧锂电池的回收利用不仅能解决电子垃圾的处理问题，还能回收其中的有用资源。
废旧锂电池中含有的锂、钴、镍等金属元素是有限资源，在回收利用过程中能够减少对新鲜原料的需求，从而减少对自然资源的开采和消耗。
此外，回收利用废旧锂电池还可以避免其中的有害物质对环境和人体的危害。
2. 废旧锂电池回收的方法废旧锂电池的回收主要有三种方法：物理方法、化学方法和冶金方法。
2.1 物理方法物理方法主要是通过分离、破碎和过滤等步骤来回收废旧锂电池中的有用物质。
首先，将废旧锂电池进行分类，分离出不同种类的电池。
然后，对废旧锂电池进行破碎和粉碎，将其分解成各个组成单元。
最后，通过过滤和筛选等步骤，将所需的有用物质进行提取和分离。
2.2 化学方法化学方法主要是利用溶液将废旧锂电池中的有用物质进行溶解和分离。
首先，将废旧锂电池进行分类，分离出不同种类的电池。
然后，将废旧锂电池进行打碎和研磨，将其分解成细小的颗粒。
接下来，将细小颗粒的锂电池放入溶液中进行溶解和反应，将所需的有用物质溶解出来。
最后，通过蒸发等步骤，得到所需的有用物质。
2.3 冶金方法冶金方法主要是通过高温熔炼将废旧锂电池中的有用物质分离出来。
首先，将废旧锂电池进行分类，分离出不同种类的电池。
然后，将废旧锂电池进行预处理，去除其中的有害物质。
接下来，将处理后的废旧锂电池放入高温熔炼炉中进行熔炼，将有用物质与其他杂质分离。
最后，通过冷却和固化等步骤，得到所需的有用物质。
3. 废旧锂电池回收利用的前景废旧锂电池的回收利用在环境保护、资源节约等方面具有广阔的前景。
废旧锂离子动力电池无害化回收利用技术
术 张家港能瓷材料科技有限公司
团
队
北京赛德美资源再利用研究院有限公司
300多篇论文，120多项专利
北京赛德美资源再利. 用研究院有限公司
二、梯度利用
北京赛德美资源再利. 用研究院有限公司
二、梯级利用
1
项目背景
2
梯度利用产品规划
3
工艺流程
4
梯级利用效果
5
效益估算
北京赛德美资源再利. 用研究院有限公司
3.4 LFP动力电池回收总体思 路
废旧动力电池包 电池包拆解、单体检测
无利用价值
有利用价值电池
放电、拆解
降级使用（电动自行车、储能等）
正极回收 负极回收 电解液回收 五金件回收
再次用废
北京赛德美资源再利. 用研究院有限公司
3.4 材料修复流程 废电池芯包
正极片 回收隔膜塑料
负极片
粉碎分选
粉碎分选
北京赛德美资源再利. 用研究院有限公司
3.2 动力电池结构及组成
北京赛德美资源再利. 用研究院有限公司
Hale Waihona Puke 3.3 动力电池结构和组成（40AhLFP为例）
名称 铝合金外壳 负极导电柱 正极导电柱 螺母、垫片 绝缘橡胶套 塑料(包括隔膜) 负极铜箔 负极材料 正极铝箔 正极材料
电解质 电解液
成分
数量
重量(g)
北京赛德美资源再利. 用研究院有限公司
3.1 磷酸铁锂电池衰减机理
北京赛德美资源再利. 用研究院有限公司
3.1 磷酸铁锂电池失效机理
LFP电池失效机制： 1、LFP中锂或铁的损失 2、铁价态转变时（过充）引发相变，层状结构出现混乱和 缺陷 3、粘接剂失效，导致材料松散、内阻显著增加、电池功率 性能下降 4、密封结构失效导致电解液失效 5、负极失效
废旧锂电池回收利用技术ppt课件
促进废旧锂电池回收与利用的科研投入
环保 废旧锂电池中含有大量的重金属元素，如铅、汞等，如果随意丢弃会对环境造成严重污染。 资源利用 废旧锂电池中含有大量有价值的金属元素，如锂、镍等，通过回收和再利用可以有效提高资源的利用率。 经济效益 废旧锂电池的回收和再利用不仅可以减少环境污染，还可以带来经济效益。根据国际电池产业协会的数据，2019年全球废旧锂电池市场规模达到了约50亿美元。 科研投入 废旧锂电池回收与利用的研究可以提高废旧锂电池的处理效率，降低处理成本，从而推动相关科研的发展。根据中国科学技术大学的研究，废旧锂电池回收与利用的研究已经取得了一些重要的成果。
各国废旧锂电池的回收政策
环保 废旧锂电池中含有大量的重金属，如铅、汞等，如果随意丢弃会对 环境造成严重污染。 资源利用 废旧锂电池中含有大量有价值的金属元素，如锂、镍等，通过回收 可以有效利用这些资源。 经济效益 废旧锂电池的回收和再利用可以带来显著的经济收益，包括原材料 成本的降低和产品销售的增加。 政策支持 许多国家都出台了相关政策来鼓励废旧锂电池的回收和再利用，例 如提供税收优惠、设立专门的回收设施等。
Logo/Company
废旧锂电池回收与利用的重 要性
汇报人：XXX 20XX.XX.XX
01 废旧锂电池的环境影响 03 废旧锂电池的回收现状 05 废旧锂电池Байду номын сангаас利用方式
目录
Content
02 废旧锂电池的资源价值 04 废旧锂电池的回收技术 06 废旧锂电池回收与利用的政策建议
01
废旧锂电池的环境影响
废旧锂电池对土壤的污染
环保 废旧锂电池回收与利用可以减少对环境的污染，降低土壤中有害物质的含量。根据 国际电池联盟的数据，每年有超过10万吨的废旧锂电池产生，如果这些电池被随 意丢弃或不当处理，将对土壤和地下水造成严重污染。 经济价值 废旧锂电池回收与利用具有很高的经济价值。首先，废旧锂电池中含有大量的金属 元素，如锂、镍等，这些元素可以提取出来用于制造新的电池。其次，废旧锂电池 中的电子元件也可以回收再利用，如电容器、电阻器等。此外，废旧锂电池还可以 作为再生资源进行回收利用，减少对新资源的开采。
废旧锂离子动力电池无害化回收利用技术-赛德美李荐-
计算依据。
结论：一个电池包梯级利用可赢利1100元。
北京赛德美资源再利用研究院有限公司
三、拆解及材料修复
北京赛德美资源再利用研究院有限公司
三、拆解及材料修复
1 磷酸铁锂电池失效机理 电池结构及组成 拆解及材料修复流程 材料修复样品 效益估算
北京赛德美资源再利用研究院有限公司
2 3 4 5
3.1 磷酸铁锂电池衰减机利用价值
有利用价值电池
放电、拆解
降级使用（电动自行车、储能等）
正极回收
负极回收
电解液回收
五金件回收
再次用废
北京赛德美资源再利用研究院有限公司
3.4 材料修复流程
正极片
废电池芯包
回收隔膜塑料
负极片
粉碎分选
粉碎分选
回收铝粉
废旧LiFePO4
废旧石墨
回收铜粉
修复磷酸铁锂

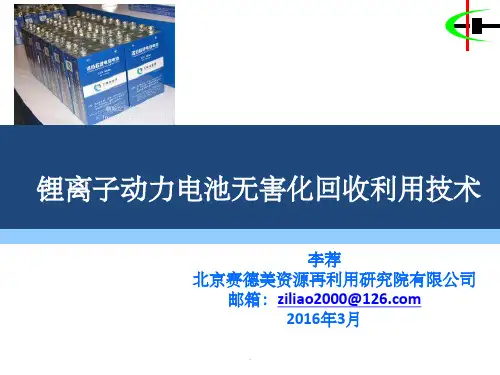

锂离子动力电池无害化回收利用技术
李荐 北京赛德美资源再利用研究院有限公司 邮箱：ziliao2000@ 2016年3月
目录
一
单位简介
二
梯级利用
三
材料修复
北京赛德美资源再利用研究院有限公司
一、单位简介
北京赛德美资源再利用研究院有限公司
一、单位简介
湖南省正源储能材 料与器件研究所 中南大学
北京赛德美资源再利用研究院有限公司
3.1 磷酸铁锂电池衰减机理
北京赛德美资源再利用研究院有限公司
3.1 磷酸铁锂电池失效机理
LFP电池失效机制：
1、LFP中锂或铁的损失 2、铁价态转变时（过充）引发相变，层状结构出现混乱 和缺陷 3、粘接剂失效，导致材料松散、内阻显著增加、电池功
率性能下降
旧锂电池回收技巧
旧锂电池回收技巧
随着科技的发展，锂电池已经成为我们日常生活中必不可少的电源，但随之而来的是大量废旧锂电池的产生。
为了环保和资源再利用，我们需要掌握一些旧锂电池回收技巧。
1.注意安全
旧锂电池内含有化学物质，如果不小心操作，可能会对人体造成伤害。
因此，在回收旧锂电池时，一定要戴上防护手套和口罩，并确保回收过程在通风良好的地方进行。
2.分类回收
不同类型的锂电池具有不同的回收方式。
一般来说，锂电池分为三种类型：聚合物锂离子电池、钴酸锂电池和三元锂电池。
在回收前，需要将不同类型的电池分开。
3.回收流程
在回收电池之前，需要将电池内的电量消耗完毕，然后将电池外壳打开。
取出电池内的正负极，并将电池内的电解液倒入容器中。
电解液需要进行再生利用，可以用于生产新的锂电池。
正负极也需要进行分类处理。
4.注意事项
在回收过程中，需要注意以下几点：
- 电池内的电解液具有腐蚀性，需要注意保护皮肤。
- 回收的电池部件需要进行分类处理，不同的组件需要进行不同的处理方式。
- 回收后的电解液需要进行妥善存放，避免对环境和人体造成危害。
通过以上步骤，可以有效地回收旧锂电池，实现资源再利用，保护环境。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3.1 磷酸铁锂电池失效机理
LFP电池失效机制： 1、LFP中锂或铁的损失 2、铁价态转变时（过充）引发相变，层状结构出现混乱 和缺陷 3、粘接剂失效，导致材料松散、内阻显著增加、电池功 率性能下降 4、密封结构失效导致电解液失效 5、负极失效
北京赛德美资源再利用研究院有限公司
产品规划
1. 低速电动车、老年代步车； 2. 电动观光车； 3. 电动自行车； 4. 储能
商业模式
1. 销售 2. 租用
湖南省正源储能材料与器件研究所 北京赛德美资源再利用研究院有限公司
2.3 工艺流程（1）
思考因素
1. 尺寸、重量问题 2. 重量问题 3. 电性能问题：容量、内阻 4. 寿命问题 5. 安全问题
锂离子动力电池无害化回收利用技术
李荐 北京赛德美资源再利用研究院有限公司
邮箱：ziliao2000@ 2016年3月
目录
一 二 三
单位简介 梯级利用 材料修复
北京赛德美资源再利用研究院有限公司
一、单位简介
北京赛德美资源再利用研究院有限公司
一、单位简介
湖南省正源储能材 料与器件研究所
名称 铝合金外壳 负极导电柱 正极导电柱 螺母、垫片 绝缘橡胶套 塑料(包括隔膜) 负极铜箔 负极材料 正极铝箔 正极材料
电解质 电解液
成分 铝合金
铜 纯铝 316不锈钢 橡胶 PE、PP
铜 以石墨为主
铝 以LFP为主
锂盐 有机溶剂
数量 1 1 1 2 2 1 — — — — — —
重量(g) 145.0 45.0 16.0
北京赛德美资源再利用研究院有限公司
三、拆解及材料修复
北京赛德美资源再利用研究院有限公司
三、拆解及材料修复
1
磷酸铁锂电池失效机理
2
电池结构及组成
3
拆解及材料修复流程
4
材料修复样品
5
效益估算
北京赛德美资源再利用研究院有限公司
3.1 磷酸铁锂电池衰减机理
北京赛德美资源再利用研究院有限公司
3.1 磷酸铁锂电池衰减机理
中南大学
北京赛德美资源再利用 研究院有限公司
北京赛德美资源再利用研究院有限公司
一、单位简介
人员：
我
• 高级职称（教授及副教授）：5人
• 博士、博士后：7人
们
• 研究பைடு நூலகம்及全职人员：26人
的
主要研究方向
技
1、能源材料与器件：超级电容器、锂离子电池、电容电池等储能器
件及其关键材料的研发、产业化及应用技术研发。
原铅酸电池 需要串联 60V120Ah 180KG 84公里 9小时 12个月 一般 一般
测试数据 梯级锂离子电池 直接安装 60V100Ah 85kg 96公里 3小时 36个月 好 好
北京赛德美资源再利用研究院有限公司
测试方法
过称 路试
已22个月预估 路试客户评价 路试客户评价
2.5 梯级利用效益估算
术
2、高性能材料：超细纳米粉体材料、陶瓷材料、硬质合金等。
团
3、冶金、化工：回收利用及再资源化、化工新产品的开发等。
队
特色
1、侧重产业化研究
2、突出应用研究
3、具有很强的产业化实施能力
北京赛德美资源再利用研究院有限公司
一、单位简介
我
朝阳立塬新能源有限公司
们 长沙巨力电子科技股份有限公司
的
技
湖南省正源储能材料与器件研究所
3.2 动力电池结构及组成
电解质 3%
电解液 19%
正极材料 27%
铝合金外壳 12%
负极导 正极导电
电柱 柱
4%
1% 绝缘橡胶
螺母、垫片套
0% 0%
塑料(包括隔膜) 12%
负极材料 11%
负极铜箔 7%
正极铝箔 4%
北京赛德美资源再利用研究院有限公司
3.3 动力电池结构和组成（40AhLFP为例）
废旧动力电池梯度利用的必要性
1. 通常废旧动力电池包中多数电池并未真正损坏，具有 利用价值；
2. 梯度利用是目前废旧动力电池回收能够做到盈亏平衡 的重要措施；
3. 梯度利用是物尽其用、节约资源的必然要求。
湖南省正源储能材料与器件研究所 北京赛德美资源再利用研究院有限公司
2.2 梯度利用产品规划及商业模式
废旧磷酸铁锂电池回收工艺流程图
3.5 材料修复样品
3.6 材料修复工艺效益估算（1000吨）
名称
数量
单价（万元/吨） 价格（万元）
铝合金外壳 109吨（按98％的收率）
0.8
铜粉
97吨（按95％的收率）
4
铝粉
47吨（按90％的收率）
0.6
磷酸亚铁锂 239吨（按93%的收率）
2
石墨
93.5吨（按93％的收率）
无利用价值
有利用价值电池
放电、拆解
降级使用（电动自行车、储能等）
正极回收 负极回收 电解液回收 五金件回收
再次用废
北京赛德美资源再利用研究院有限公司
3.4 材料修复流程 废电池芯包
正极片 回收隔膜塑料
负极片
粉碎分选
粉碎分选
回收铝粉 废旧LiFePO4 修复磷酸铁锂
废旧石墨 回收铜粉 修复石墨
锂离子电池用磷酸铁锂 锂离子电池用石墨
欢迎各界朋友来我单位参观指导 谢 谢！
北京赛德美资源再利用研究院有限公司
5.8 4.5 144.1 90 135 54 334 38 240
北京赛德美资源再利用研究院有限公司
处理方式 直接销售 直接销售 直接销售 直接销售 选择返回 回收销售 分离销售 处理后返回电池行业 回收销售 处理回收 处理回收 处理回收
3.4 LFP动力电池回收总体思路
废旧动力电池包 电池包拆解、单体检测
术 张家港能瓷材料科技有限公司
团
队
北京赛德美资源再利用研究院有限公司
300多篇论文，120多项专利
北京赛德美资源再利用研究院有限公司
二、梯度利用
北京赛德美资源再利用研究院有限公司
二、梯级利用
1
项目背景
2
梯度利用产品规划
3
工艺流程
4
梯级利用效果
5
效益估算
北京赛德美资源再利用研究院有限公司
2.1 背景
所用的废旧动力电池包规格为300V60Ah，目前常见的 低速电动车（观光车）的配电为60V120Ah。考虑废旧电池 包一定的损坏率以及配组率（实测在20～30％），按80% 利用率估算；所以1.25个废旧动力电池包可以组合1个电动 观光车的电池包；产品售价以铅酸电池价格（1万元）为 计算依据。
结论：一个电池包梯级利用可赢利1100元。
北京赛德美资源再利用研究院有限公司
2.3 工艺流程（2）
废旧动力电池包 大电池包拆解成小包
小电池包故障
小电池包完好
小电池包拆解
降级使用（低速电动车、储能 等）
单体损坏
单体完好
再次用废
拆解冶金回收
重新配组
北京赛德美资源再利用研究院有限公司
2.4 梯级利用效果
低速电动车使用效果
对比项目
安装方式 电池标称 总重量 续航里程 充电速度 使用寿命 起步速度 爬坡能力
1
橡胶
103公斤（按95％的收率）
0.2
废塑料
110吨（按95％的收率）
0.2
不锈钢
133公斤（按98％的收率）
2
合计
注：从保守角度出发，未计梯度利用电池效益。
北京赛德美资源再利用研究院有限公司
87.4 387 28 478 93.5 0.02 2.2 0.27 售价1076.39万元 成本约750万元
