植筋锚固技术(图文并茂)
混凝土施工中植筋施工图解
植筋工艺图解Edited by Monkeyone说明书及设计联系单植筋现场，工人正在钻孔钻孔中，准备植入7根28圆螺纹钢筋清孔－1 吹风机加套管，清理孔内杂物清孔－2 清理孔内杂物近景操作工具：右下侧工具为吹风机和冲击钻；右侧为电缆及插座；工人手中是粘结剂粘结剂详图粘结剂包装－*国原装工人正在往孔内注入粘结剂注胶器及胶棒注胶器设备构造及工人正在植筋工人正在注胶工人正在为注胶器更换胶棒工人正在往注胶器上插入注胶嘴注胶于第3个孔装入胶棒废弃的粘结剂胶棒化学植筋技术在现在的建筑加固改造中用得很多了，工艺很成熟，而且知名品牌的植筋胶市场上也有很多，比如:*国慧鱼、喜利得、杭州得力，都是不错的产品，对于高性能化学植筋胶产品说明书上要求植入深度为15d(d为钢筋直径），质量保证主要是靠做拉拔试验来保证：即当化学植筋深度达到15d时，钢筋抗拔力可以达到屈服强度，更具体的大家可以参考《混混土结构后锚固技术规程》，里面对化学植筋有更详细的讲解和理论计算方法。
最后的注胶最后的植筋固定钢筋关于植筋用胶是否耐火的问题以前没有注意，这位朋友提出了一个很好的问题。
我们植筋是用在了基础上，没有防火要求，所以没有引起对防火的重视。
下一幅图片－－－注胶工具植筋器械－－钻孔工具、清孔工具、工具箱一天以后的被植钢筋全貌整个植筋过程只有一个工人操作，操作非常熟练，用时40分钟。
第一步：用钻孔工具钻孔，工具很好，速度很快，要求280mm，实际钻深310mm。
第二步：用吹风工具清孔，非常利索，只是有些污染。
第三步：注胶，注胶的同时插入钢筋。
要点：1、注胶要慢，由下往上，要求注满，不能有气泡。
2、插入钢筋要慢，不能使气泡进入胶内。
最后一张图片－－－植筋详图。

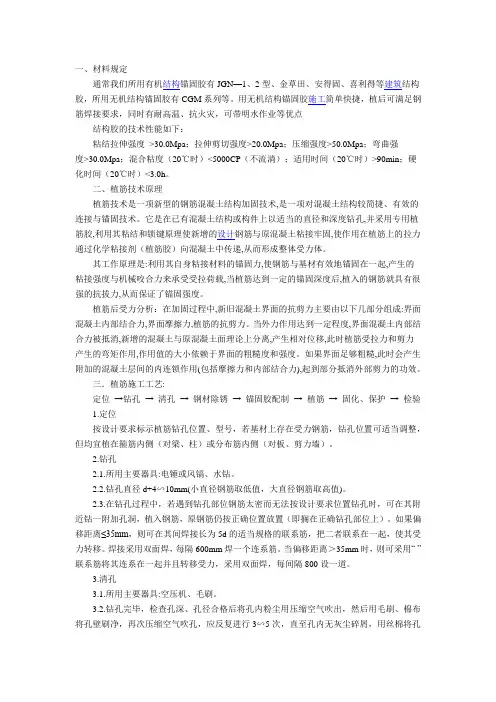

植筋技术
一、材料规定通常我们所用有机结构锚固胶有JGN—1、2型、金草田、安得固、喜利得等建筑结构胶，所用无机结构锚固胶有CGM系列等。
用无机结构锚固胶施工简单快捷，植后可满足钢筋焊接要求，同时有耐高温、抗火灾，可带明水作业等优点结构胶的技术性能如下：粘结拉伸强度>30.0Mpa；拉伸剪切强度>20.0Mpa；压缩强度>50.0Mpa；弯曲强度>30.0Mpa；混合粘度（20℃时）<5000CP（不流淌）；适用时间（20℃时）>90min；硬化时间（20℃时）<3.0h。
二、植筋技术原理植筋技术是一项新型的钢筋混凝土结构加固技术,是一项对混凝土结构较简捷、有效的连接与锚固技术。
它是在已有混凝土结构或构件上以适当的直径和深度钻孔,并采用专用植筋胶,利用其粘结和锁键原理使新增的设计钢筋与原混凝土粘接牢固,使作用在植筋上的拉力通过化学粘接剂（植筋胶）向混凝土中传递,从而形成整体受力体。
其工作原理是:利用其自身粘接材料的锚固力,使钢筋与基材有效地锚固在一起,产生的粘接强度与机械咬合力来承受受拉荷载,当植筋达到一定的锚固深度后,植入的钢筋就具有很强的抗拔力,从而保证了锚固强度。
植筋后受力分析：在加固过程中,新旧混凝土界面的抗剪力主要由以下几部分组成:界面混凝土内部结合力,界面摩擦力,植筋的抗剪力。
当外力作用达到一定程度,界面混凝土内部结合力被抵消,新增的混凝土与原混凝土面理论上分离,产生相对位移,此时植筋受拉力和剪力产生的弯矩作用,作用值的大小依赖于界面的粗糙度和强度。
如果界面足够粗糙,此时会产生附加的混凝土层间的内连锁作用(包括摩擦力和内部结合力),起到部分抵消外部剪力的功效。
三．植筋施工工艺:定位→钻孔→ 清孔→ 钢材除锈→ 锚固胶配制→ 植筋→ 固化、保护→ 检验1.定位按设计要求标示植筋钻孔位置、型号，若基材上存在受力钢筋，钻孔位置可适当调整，但均宜植在箍筋内侧（对梁、柱）或分布筋内侧（对板、剪力墙）。
植筋施工工艺及锚固长度
植筋施工工艺及锚固长度化、设计变更、结构加固改造等情况下使用的一种工艺，它不是应该提倡的主流技术，因为它的锚固强度依靠锚固胶而不是钢筋与混凝土之间的粘结力，并且锚固胶代价不菲，虽然植筋长度比钢筋锚固长度短但造价却比正常的钢筋混凝土锚固要高。
一些施工单位采用国内生产的劣质锚固胶根本达不到锚固强度。
经常在施工现场看到植入墙内拉结筋可以轻松用人力拉下来，根本起不到拉结的作用，形成安全隐患和抗震薄弱环节。
以前施工墙拉结筋都是预埋，不知从何时起，流行用植筋。
现在仍不提倡用植筋，植筋应该属于补救性的，能用插筋尽量采用插筋。
植筋使用的粘结剂分为两类：以水泥为主要成份，与微膨胀剂组成的普通粘结剂和以聚氨酯甲基丙烯酯等组成的高性能粘结剂。
锚固胶的性能应通过专门的试验确定，施工时不得随意添加掺料。
当被植筋的混凝土结构可提供足够锚固长度，且受静力作用时，可采用普通粘结剂；若被植筋的混凝土结构受动荷载作用，或其构造上难以增大锚固长度而又要求所植钢筋不致发生脆性破坏时，应选用高性能粘结剂。
如使用环氧基锚固胶，锚固胶的性能指标应符合《混凝土结构后锚固技术规程》JGJ 145-2004的规定。
《混凝土结构加固设计规范》GB50367－2006对植筋基本锚固长度的规定：lb=afylb 植筋锚固长度；fy钢筋抗拉强度设计值。
系数a按下表混凝土强度钢筋直径（㎜）C15C20C25c3080.44 0.38 0.34 0.33 10 0.64 0.55 0.49 0.4612 0.86 0.74 0.66 0.61 14 1.1 0.950.85 0.77 16 1.3 1.12 1.01 0.93 181.57 1.36 1.22 1.11 20 1.8 1.56 1.39 1.322 2.1 1.82 1.63 1.50 25 2.63 2.28 2.041.84323.853.342.982.7注：1、当混凝土强度等级不低于C40时，对抗剪强度最小值不低于21N/㎜2的粘结剂，其植筋的系数a值乘以修正系数0.9。
植钢筋锚固图解

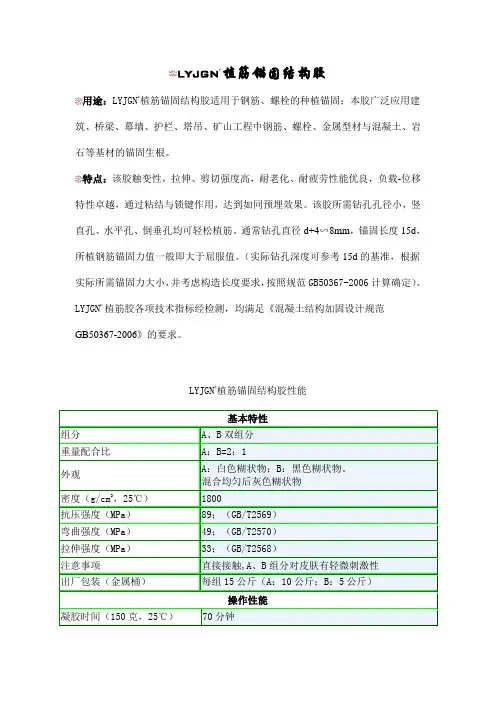

LYJGN®植筋锚固结构胶
用途：LYJGN®植筋锚固结构胶适用于钢筋、螺栓的种植锚固；本胶广泛应用建筑、桥梁、幕墙、护栏、塔吊、矿山工程中钢筋、螺栓、金属型材与混凝土、岩石等基材的锚固生根。
特点：该胶触变性，拉伸、剪切强度高，耐老化、耐疲劳性能优良，负载-位移特性卓越，通过粘结与锁键作用，达到如同预埋效果。
该胶所需钻孔孔径小，竖直孔、水平孔、倒垂孔均可轻松植筋。
通常钻孔直径d+4∽8mm，锚固长度15d，所植钢筋锚固力值一般即大于屈服值。
（实际钻孔深度可参考15d的基准，根据实际所需锚固力大小，并考虑构造长度要求，按照规范GB50367-2006计算确定）。
LYJGN®植筋胶各项技术指标经检测，均满足《混凝土结构加固设计规范
GB50367-2006》的要求。
LYJGN®植筋锚固结构胶性能
注：HRB235钢筋屈服强度235N/mm2，HRB400钢筋屈服强度400N/mm2
注：1.钢试件材质Q235。
2.试件粘接前均进行粗糙、洁净（除油、除绣、除尘）处理。
3.结构胶性能的改进在不断进行中，上述数据是建立在以往试验结
果均值基础之上的，供参考。
LYJGN®结构胶采用小单元金属桶封装，便于使用、贮存和运输。
附件包括产品质量合格证、检验和试验报告、产品使用说明书。
钻孔除锈
清孔配胶
送胶植筋
拉拔试验
钢筋拔断胶搅拌器（与电锤配套）
LYJGN®植筋锚固结构胶使用说明。
[植筋锚固深度不足的处理技术]植筋的基本锚固深度
![[植筋锚固深度不足的处理技术]植筋的基本锚固深度](https://img.taocdn.com/s3/m/eae5aa684b35eefdc8d33384.png)
[植筋锚固深度不足的处理技术]植筋的基本锚固深度路基工程#204#SubgradeEngineeringxx年第2期(总第149期)植筋锚固深度不足的处理技术张炳林(中铁十局集团房地产开发有限公司,济南 250001)摘要:介绍了化学植筋技术中植筋锚固深度的确定方法,并按国标5混凝土结构加固设计规范6计算了实际工程中的植筋锚固深度,对遇到构件最小厚度不满足规范要求的情况,结合工程实例提出了处理措施。
关键词:化学植筋;植筋锚固深度;处理措施:TV554113+文献标志码:A 编号:1003-8825(xx)02-0204-020 前言化学植筋技术是近年来发展的一项新型钢筋锚固技术,它是在已有混凝土结构或构件上,根据工程拟需钢筋,用专用的工具对适当孔径和深度钻孔,用高强粘结材料把钢筋植入已有结构物中,使新增的拟用钢筋与混凝土粘结牢固,并使新增钢筋发挥设计所期望的性能,属于一种后锚固技术。
具有性能可靠、操作简单、施工期短以及不破坏原有结构等特点。
目前已广泛应用于各类混凝土建筑物和构筑物的改造、扩建、加固以及施工过程中已建结构设计变更等工程实际中。
济南火车站地下部分原为地下人防工程,为钢筋混凝土结构。
上部为车站广场、行车道路。
为缓解广场交通压力,决定对火车站广场地下部分进行改造,利用原有地下人防工程改建为集地下人防、出租车道、商业区、停车场的综合性工程。
工程中采用化学植筋技术,植筋数量大(表1),需植筋部分既有柱表1 植筋数量表钢筋直径/mm数量/根 1297414396162031882209752231325180足时的处理措施。
1 植筋锚固深度要求 [1]5混凝土结构后锚固技术规程6和5混凝土结[2]构加固设计规范6均对植筋锚固深度提出了要求,其中文献[1]在第7章/锚固抗震设计0中给出了/最小锚固深度hef,min/d0的具体数值,而文献[2]给出了计算公式,并详尽地规定了一些条件和修正以及按构造要求的最小锚固深度。
植筋技术规范、植筋工艺及锚固长度之欧阳歌谷创编
一、植筋技术规范欧阳歌谷（2021.02.01）一、引言近年来，植筋技术在钢筋混凝土结构工程中广泛应用，但在工程实践中却普遍存在不统一的做法和不规范的行为。
植筋工程的施工质量直接影响到整个工程的质量，当引起工程人员的重视，特别是某些植筋工程与生命线工程发生直接联系，如果植筋过程处理不当，可能为工程留下影响结构安全的隐患。
本文意在通过整理植筋技术相关规范规定，来纠正植筋工程管理中的不规范行为！某商住楼工程根据政府规划部门的意见，将原设计面向小区外侧的入口门厅拆除，将该工程的入口门厅重新调整到面向小区中庭一侧，根据工程实际现状，需要植筋新增11根框架柱；并对原有框架柱中的4根相关剪力墙进行植筋加固；在采光井处新增一块长跨 6.9m、短跨 4.5m的屋面板，屋面板采用与该工程现浇楼板配筋一样的冷轧扭钢筋，分别有一条短边和两条长边需要植筋；新增的框架梁中部分钢筋也需植筋。
该植筋工程施工方案中部分文字内容如下：1、植筋工程的方案编制、施工作业、检测验收均以《混凝土结构加固技术规范》CECS25︰90为标准。
2、植筋规格、数量、钻孔深度如下：植筋规格（mm）φ8 φ18 φ22 φ25植筋数量（根） 366 116 48 106钻孔深度（mm） 120 270 330 3753、挑梁上部钢筋胶粘剂采用喜利得结构胶，其他部位钢筋胶粘剂采用国产A级胶。
钢筋植入后7日内严禁受到触动和干扰，并按结构胶说明书要求加强保养和围护。
4、钢筋植入固化10日后，委托具备相应资质的检测单位，在监理见证下随机抽样进行现场抗拔抽检，每种规格钢筋现场抗拔数量不得少于壹组，经检测合格后，才能进行钢筋连接和安装绑扎等后序工作。
5、现场检测抗拔力，当钢筋为Ⅲ级螺纹钢时抗拔力要求必须≥360MPa；当钢筋为Ⅱ级螺纹钢时抗拔力要求必须≥300MPa；当钢筋为Ⅰ级钢时抗拔力要求必须≥210MPa。
二、植筋技术相关规范及规定该工程方案编制、植筋施工、检测验收均以《混凝土结构加固技术规范》CECS25︰90为标准，其实该标准对于“植筋技术”并无非常具体的规定，这个古老的规范已经被《混凝土结构加固设计规范》GB50367－2006（以下简称GB50367－2006）所替代，GB50367－2006第12章“植筋技术”对植筋提出了更具体的要求。
植筋锚栓安装技术手册
植筋锚栓安装技术手册一、植筋胶安装步骤、建议钻孔直径、固化时间1-1 使用植筋胶安装步骤1、先采用冲击钻或无损取孔钻一个孔径、深度适当的孔。
2、用刷子将孔壁的尘屑反复清刷。
3、用强风彻底清洁孔壁。
再重复第2及第3步至少三次以上，不要留下尘土或泥浆。
4、使用新的腔筒或喷嘴时，先挤出锚固剂待其成均匀灰色后方可开始使用。
把喷嘴伸至洞底，挤出锚固剂达一半洞深。
5、用手将备好的钢筋或螺杆旋转着缓缓插入洞底，使得锚固剂均匀地附着在钢筋或螺杆表面及缝隙中。
6、参考植筋胶固化时间表进行安装。
到达推荐固化时间后，可进行混凝土浇筑或螺栓安装紧固。
1-2 安装钢筋时建议钻孔直径备注：建议钻孔直径是使用植筋胶时的最佳推荐值，可根据实际情况选用最接近钻头。
1-3植筋胶安装固化时间表2、固化时间已考虑最大工作载荷2倍的安全系数；3、基材潮湿时，承载及固化时间需相应延长（通常为基材干燥时的2倍）。
二、受力安全概念2-1 安全概念理论/欧洲规范在本手册中，我们使用了两种安全概念： 普遍安全概念（混凝土和其他材料） 分项安全概念（仅针对混凝土） 2-1-1 普遍安全概念根据这一概念，我们须证明锚固件荷载推荐值F rec 大于实际作用荷载S act即： S act ≤F rec （2-1-1） 其中： F rec =γkR [N] （2-1-2）R k ：抗力特征值γ：普遍安全因子2-1-2 分项安全概念（欧洲规范2和3）总则：对于锚固件的计算，采用分项安全因子，我们须证明荷载设计值S d小于抗力设计值R dS d ≤R d （2-1-3）其中： S d =S k *γF [N] （2-1-4） S k ：荷载特征值γF ：分项安全因子抗力设计值R d 是用来计算混凝土破坏和钢材破坏时的拉力、剪力及合力荷载的R d =MkR γ [N] （2-1-5） R k ：抗力特征值 γM ：分项安全因子2-2 荷载的分类作用在锚固系统上的荷载通常分静态荷载和可变荷载：a、静态荷载荷载恒定，不随时间变化而改变b、可变荷载荷载随时间的变化而改变，根据其振幅和频率又可分为振动荷载，即低振幅、高频率的可变荷载（如机械设备马达的振动）动态荷载，即随时间的变化产生高振幅或负荷载的或变荷载（如风动的影响）冲击荷载，即瞬间施加的荷载而根据荷载的作用方式，以上荷载还可分为永久荷载和偶然荷载永久荷载，即持续作用的荷载偶然荷载，即在一次或几次有限时间内产生的荷载永久荷载与偶然荷载在考虑安全因子时将予以区别对待2-3 锚固系统的破坏状况化学粘结锚固系统包括紧固元件（钢筋或螺栓）和化学粘结剂。
第二节 植筋锚固讲解
植筋施工方案北京正邦兴业建筑技术开发有限公司二00六年四月十七日植筋锚固主要指化学锚固，是利用化学粘结剂将钢筋或螺栓锚固在混凝土结构中。
一、物资准备1.根据现场负责工长的要求，施工人员领取所需物资及设备。
（详细情况参见所需物资一览表）。
1）材料：Dr-Ⅰ建筑结构胶钢筋：现场甲方提供。
2）主要机具：电锤、空压机、角磨机等。
2.检查各类物资状态是否正常、数量是否齐全。
如发现异常，及时更换。
3.将物资搬运至工作面，搬运过程中须轻拿轻放并按规定要求堆放。
二、施工流程三、施工工艺1.基层清理清除需植筋构件表面的障碍物，浮渣，并清扫干净。
2.定位放线1）按照设计图纸要求进行定位放线。
2）结合现场的实际情况放出植筋孔洞位置（允许偏差5㎜）。
3.钻孔1）在设计位置，按照设计要求的孔径、孔深选择电锤或水钻成孔。
若设计无要求，根据《混凝土结构后锚固技术规程》JGJ145-2004的规定，设防烈度为7-8级要求的C30的混凝土为24d，孔深允许偏差+20㎜，垂直允许偏差为5度。
2）若遇原结构钢筋，根据现场实际情况在设计允许范围内错开或经现场甲方、监理及设计同意及不影响结构满足施工条件的地方钻孔。
3）对于废孔应用化学锚固胶或高强度等级的树脂水泥砂浆填实。
4.清孔1）使用高压气泵吹净孔内浮渣，并用浸有丙酮的棉丝清洗，以达到无水、无油、洁净、干燥的植筋要求。
2）报请现场负责人检查。
5.验孔1）请监理、总包方根据图纸要求检验孔径、孔深及孔位偏差。
2）填写隐蔽工程检查记录。
6.钢筋表面处理1）将植入混凝土内的钢筋部分打磨除锈，并用浸有丙酮的棉丝或其它的清洗剂清洗干净。
2）若钢筋锈蚀严重，则用盐酸浸泡除锈（或报请现场工长进行调换）。
7.配胶、灌胶1）结构胶使用前应进行现场质量检验，检查合格后方可使用。
2）按结构胶产品说明书要求，将胶液倒入干净容器内以人工或电动工具将其完全调匀，注意翻看容器底部与边缘部的颜色是否一致，确保结构胶的性能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
植筋技术已经在建筑工程中广泛的运用，至于什么是植筋，它又是怎么广泛的运用开来的，其它优缺点又是什么，本帖（以柱纵筋植筋为例）将以现场实际施工过程图片结合规范逐一讲解，以帮助没有接触过现场的同鞋更容易接受植筋技术这一施工方法。
用建筑结构胶将钢筋锚固到建筑构件中（工艺流程为:钻孔→清孔→注胶→插筋→固化）。
在国外,这一技术已应用了三四十年。
在国内的大量应用也就是近10年左右的时间。
随着我国经济的快速增长,房地产业也迅猛发展,植筋技术已广泛应用于建筑物的改造及补强加固中,成为梁、板、柱、墙等构件后加、连接、重置的有效手段。
其锚固力大、工艺简单、操作方便、施工速度快、效率高、工期短、相对成本低的特点是传统的连接、加固方法所无法比拟的。
案例：设计变更，柱脚加大，柱基按原设计图已完成浇筑，需另外植入插筋。
1.植筋标准施工程序：
划线定位－钻孔－清除孔尘－灌注结构胶－钢筋处理－植入钢筋－养护固化－质量检验2．操作方法：
2.1划线定位：
设计图纸在植筋的平面位置上，用墨线或直尺划出纵横线条，
2.2钻孔：
钻孔一般要垂直混凝土构件平面，倾斜度不大于8°（特殊要求除外）。
2.3清孔除尘：
1）清孔方法：一般采用高压气冲洗（用空压机、打气筒等）；也可以用高压水冲洗（但是在植筋前，孔内必须达到干燥）。
2）孔壁化学处理，用上述方法清除后，在灌胶前，用丙酮或酒精清洗一遍，达到孔壁无灰尘、无油污、无有机杂质。
2.4灌注结构胶：
（1）配制比例：该胶为双组份，A组份：B组份=4：1（重量比），误差不得超过3%。
（2）搅拌：首先分别将A、B组份胶搅拌均匀，然后按比例配备，用专用电动搅拌机搅拌3分钟。
原则上不用人工搅拌，特殊情况，设专人搅拌，最少搅拌5分钟，一定要搅拌均匀（见使用说明）。
（3）注入胶：用专用工具将搅拌好的胶注入清洗过的孔内，
（4）配胶、注胶、插筋必须流水作业，连续进行。
配制好的胶。
（5）配制结构胶必须设专人负责，并作出详细记录，记录内容包括：配胶量、使用部位、时间、固化情况等。
2.5钢筋处理：
（1）植筋长度的确定，视情况而定，如外部加焊钢筋，其最小长度为：孔深+搭焊长度+200mm，以免焊接时高温影响胶的强度。
（2）钢筋表面处理，用电动钢丝刷或人工钢丝刷，清除钢筋表面的锈蚀，用丙酮或酒精清除钢筋表面油污及灰尘。
（3）如植入基脚螺栓，应先将螺丝加工好，并将螺丝段用塑料管套保护好。
2.6植入钢筋：
（1）将处理好的钢筋，植入灌注好结构胶的孔内：
（2）养护固化：钢筋植入定位后应加以保护，防止碰撞和移位，保持3天，待结构胶固化
原材料后方可受力。
3．注意事项
1)在高空作业且所钻孔径不小于18mm时，必须两人同时操作电锤，并且系好安全带。
2)钻孔过程中经常会遇到钢筋，如遇到钢筋应立即停止，重新更换孔位。
3)孔内如遇下雨进水，必须用棉纱吸干浸水，并且用加热管烘干，方可注胶插筋。
4)钻孔时进度不宜太快，以免钻头发热影响钻孔周围混凝强度或损坏钻机。
4．施工所需工具：
1)钢卷尺、墨斗、毛笔：主要是按设计图纸来确定植筋位置，用纵横墨线早出确定交叉点，再用毛笔蘸红油漆作出标记。
2)电锤、锤头：主要用来在指定的位置钻孔。
3)空压机：用压缩空气吹出空内灰尘。
4)试管刷：蘸丙酮清洗空内壁。
5)手持磨光机：用于钢筋除锈。
6)手锤：主要用于把钢筋打入孔内。
5．原材料
1．植筋结构胶。
2．丙酮：清洗孔内壁用。
3．钢筋：按设计图纸选用。
6.植筋为后锚固方式,锚固钢筋与握裹层混凝土间的状态同先锚固钢筋与握裹层混凝土间的状态相比具有以下不利因素:
1)植筋时的钻孔对周围混凝土造成一定的损害;
2)清孔不干净会使结构胶与混凝土之间的粘结力显著下降;
3)植筋操作中注胶不饱满使实际锚固深度降低;
4)温度、湿度、振动等条件对结构胶耐久性的不利影响;
5)结构胶本身的质量稳定性的问题。
