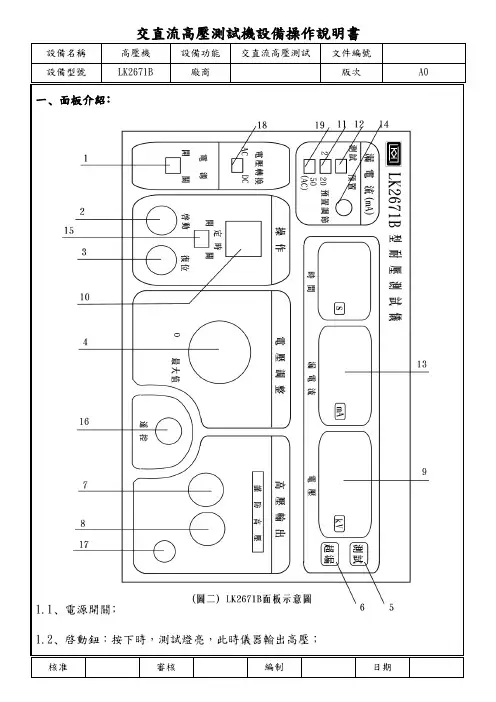

交直流电参数测试仪操作规程
交直流高压测试机设备操作说明书
1.14﹑漏電流預置調節鈕：按下預置開關，可設定漏電流報警值0.3~2mA、2~20mA、50mA；
1.15﹑定時開關：“開”時，爲99s內任意調節；“關”時，計時器不工作，爲手動；
1.16﹑遙控插座：插上遙控插頭可通過高壓棒上的開關對儀器進行遙控控制。
一﹑面板介紹﹕
1.1﹑電源開關﹔
1.2﹑啓動鈕：按下時，測試燈亮，此時儀器輸出高壓；
1.3﹑複位鈕：按下時，測試燈滅，此時無高壓輸出；
1.4﹑電壓調節鈕：調節輸出電壓的大小，逆時爲小，反之爲大；
1.5﹑測試燈：該燈亮，表示高壓已啓動，燈滅則高壓斷開；
1.6﹑超漏燈：該燈亮，表示被測物擊穿超漏爲不合格；
1.17﹑接地柱：連接測試接地地線用。
1.18﹑電壓轉換開關：AC/DC轉換開關。
1.19﹑漏電流50mA(AC)開關。
二﹑操作步驟﹕
2.1﹑接通220V﹐50HZ電源后﹐打開電源開關后顯示屏亮。
2.2﹑選擇需要高壓測試的交流模式與直流模式的轉換﹐按下交流﹐彈起為直流。
2.3﹑按”電壓調節鈕”調至需要設定的電壓值﹐順時針變大﹐反之變小﹐最大量程
3.11﹑非專業操作人員嚴禁操作本機台。
3.5﹑測試時﹐儀器接地端子被測體要可可靠相接﹐嚴禁開路﹔
3.6﹑切勿將輸地線與交流電源線短路﹐以免外殼帶有高壓﹐造成危險﹔
3.7﹑盡可能避免高壓輸出端與地短路﹐以防發生意外﹔
3.8﹑出現故障時﹐請立即關機并切斷電源﹐通知維修人員進行維修﹔
3.9﹑排除故障時﹐必需切斷電源﹔
3.10﹑避免在高溫﹑高濕度中作業﹔
1.7﹑高壓輸出端：AC高壓輸出端；
交直流电参数测试仪操作指引
交直流电参数测试仪操作指引1.目的:1.1规范交直流电参数测试仪运行及管理要求，确保检测设备、测试人员及产品的安全。
1.2保证产品的电性能参数符合客户的相关要求。
2.范围：测试电参数的光源产品。
3.使用前准备工作：3.11检查设备的相应型号，规格是否符合所使用的市电。
3.2在接上电源前先将所有的开关置于(OFF)档，确保设备及人员的安全。
3.3测试前将仪器提前15min开机预热，使之达到稳定状态，并检查设备仪器是否有异响。
4.操作步骤：4.1查看交直流电参数测试仪后面电压/电流表的接线端是否如下图所示:4.24.3仪器后连接线接好后，打开仪器正面的电源开关置于(ON)档。
仪器打开后，正面界面显示如下：4.2.1测试模式设定：根据实际测试条件不停按‘模式'键设定测试模式(AC/DC/AC+DC),在按动过程中有对应的1ED显示。
4.2.2电压量程设定：按动'电压量程'键后，再按动“上下调整键”,循环出现(AUTO/300V/150V/75V)四个量程，选择后按“确认键”设置完毕。
4.2.3电流量程设定：按动'电流量程'键后，再按动“上下调整键”，循环出现(AUTo/20A/8A/2A)四个量程，选择后按“确认键”设置完毕。
4.2.4输入电流和功率精密设定：按动“设定键”后，出现输入电流的最大和最小值设定，按动“左右调整键”移动数值的左右光标，按动“上下调整键”调整数值的大小。
当某一数值确定后按“确认键”便可进行下--数值的设定。
依次设定完AH、A1、PH、P1o4.2.5功能选择：连续按动“功能选择键”可显示当前负载的功率、功率因数、频率。
4.2.6设置完毕后接上负载，打开负载开关，就可测试出负载相关参数。
5.点检说明：交直流电参数测试仪点检时，通过点检样品将仪器的点检状态（亮或不亮和实际电性能参数加以对比，各电参数的范围为点检样品±3%）,最终记录在《计量器具点检记录表》上。
测试仪使用说明书
测试仪使用说明书文章来源：/esite/detail10081083.htm安全信息理解并按操作规程使用仪表.如果仪表未按IDEAL公司说明使用,仪表保护性能将受到影响. 警告未防止可能出现的电击,人身伤害或死亡,请遵循以下说明操作:不要使用明显出现损坏,金属暴露,电极破裂的仪表,尤其注意连接器周围的绝缘性.由于测试电极间存在高电压,所以正常使用过程中也存在电击危险.仪表运行不正常时,不要使用,因为此时仪表保护功能可能失效.发生电气风暴或潮湿季节时不要使用不要在带电线缆中使用在不装电池或后盖打开时,不要使用出现电池低电压符号后,需马上更换电池,避免度数错误取下电池前,需先将测试线拔下使用合格连接器,正确选择功能与量程不要私自拆改流速测算仪,仪表内没有需调整部件遵守本地安全法规,并使用适当的个人防护措施.注意随时注意"安全第一"电压超过30VAC或60VDC就有电击危险使用适当的个人防护措施,如:安全眼镜,面罩,绝缘手套,绝缘靴,绝缘垫.进行电气测量时不用使自己的身体接地与他人协同工作使用电极时,尽可能使手指与电极尖端保持最远距离.设备描述测量交/直流电压按开机仪表显示V AC()选择V AC(),按1次将测试线插入相应接口测试线接入被测电路,仪表即显示电压值.电阻与导通性按开机按2次选择3. 将测试线插入相应接口测试线接入不带电线路,按键使用测试线显示电阻值2秒清零.重复3～5步,测量电阻.绝缘电阻按开机按选择1000V/250V或500V将测试线插入相应接口将被测电路与电源和所有负载断开将测试线连接到被测线路设置测试时间缺省时间为30秒按1秒后,用选择时间:1分钟～10分钟,按确认.连通性测试:按和.屏幕显示LOCK并有声音提示.按停止测试.7.按启动绝缘测试,屏幕显示MΩ值.保持测试线与测试点接触,泻放测试电压.警告:显示符号时,表示设备正在被测线路充电或放电,有电击危险.更换电池和保险丝警告:为防止电击,在打开电池舱盖前需将测试线取下.警告:为防止着火,必须使用用规定电压,电流和熔断速度的保险丝.维护用潮软布擦拭,不用使用溶剂量程与精度交流转换:61-795为平均值测量,有效值校准精度,测试条件23℃±5℃,相对湿度小于75%温度系数:0℃～18℃,28℃～50℃内0.1倍影响项目质保条款在正常使用及维护情况下,每款美国理想工业公司(IDEAL INDUSTRIES,以下简称:理想公司)的产品都保证从材料和工艺上没有缺陷.所有仪器主机的保修期是两年,始于交货之日.产品零部件,选件,产品修理和服务则有90天的质量担保.这个担保只适于原始买主,或理想公司授权的分销商和零售商的最终用户,不适于其它理想公司认为是由于事故或非正常操作或搬运条件而造成的被误用,替换,疏忽或损坏的产品.对于新的或未使用的产品, 理想公司授权分销商或零售商只向最终用户提供上述保修,但不能以理想公司的名义提供更多或不同的保修.如果买主在一个国家购买产品而送到另一个国家修理,理想公司保留向买主索取修理/替换零部件的进囗费用的权力.对有缺陷但在保修期内送达理想公司维修中心的产品,理想公司的保修责任限于以购买价退款,或免费修理,或替换,由理想公司选择其中一种方式.欲获得保修服务,请与最近的理想公司维修中心联系,或将产品送到理想公司维修中心,请写明产品的问题,并付邮资及保险费(目的地交货). 理想公司对运输中造成的损坏概不负责.保修后,产品归还给买主,运输费预付(目的地交货).如果理想公司确定产品的损坏是由于误用,替换,事故或非正常条件下操作或搬运而造成的,理想公司将估计修理费用,并征得买主的同意才开始修理.修理之后,预付运输费,产品还给买主.买主会收到一张帐单,包括修理费和返回时的运输费(寄发地交货).本担保书是买主仅有的和全部的补偿.它取代其它所有担保,不管是说明的还是隐含的,包括但不限于任何隐含的为某个特定目的而具有的产品可销性或合理性的担保.理想公司不负责任何或特殊的,或非直接的,或事故性的,或引发的损坏或损失,包括数据的损失,不管是由于违背担保条款造成的,或基于合同,侵权行为,信任还是其它任何理由.因为有些国家或地区不允许隐含担保的期限的限制,或者事故性,或间接损失的排除或限制,所以本担保书中的限制或免责条款可能不适于每一位买主.如果本担保书中的任何条款由当地具有司法权的法庭判定无效或无法执行,这个判决将不影响任何其它条款.输入端子——连接测试线量程精度过载保护直流电压0.1-600.0V±(0.5%+1)600V AC有效值交流电压0.1-600.0V±(0.8%+4)600V AC有效值电阻0.1-199.9Ω±(2.0%+3)600V AC有效值1分钟连通性0.01-19.99Ω±(2.0%+3)600V AC有效值绝缘电阻250V0.001-0.100MΩ±10600V AC有效值0.101-3.999 MΩ±(2.0%+5)4.00-39.99 MΩ40.0-399.9 MΩ±(5.0%+5)400-1000 MΩ500V0.001-0.250MΩ±150.251-3.999 MΩ±(2.0%+5)4.00-39.99 MΩ40.0-399.9 MΩ400-2000 MΩ±(5.0%+5)1000V0.001-0.250MΩ±150.251-3.999 MΩ±(2.0%+5)4.00-39.99 MΩ40.0-399.9 MΩ400-1000 MΩ±(3.0%+5)1000-4000 MΩ±(5.0%+10)连通性测试电流,R200mA,开路电压4-24VDC,符合EN61557-2/VDE 0413 Part4.自动量程.开路电压< 1.3×Vo,正常电压精度0%+10%,短路电流<3.0mA,正常测试电流1mA@1kΩ×V(1mA@500KΩ)一般技术指标显示:9999计数/4"液晶屏幕刷新率:2.0次/秒过量程显示:OL极性识别:自动自动关机:停止按键15分钟后电池低电压指示:显示海拔高度:2000m数据保持:显示电源:6节5号电池电池使用时间:50小时/1000次测试(1000V/480KΩ)保险丝:1A/600V(#F-105)使用温度:0-40℃存储温度:-10～60℃环境湿度:<80%尺寸:240mm×100mm×45mm重量:450克附件:测试线(TL-795),6节5号电池,说明书安全标准:UL/IEC/EN 61010-131-031,EN61557,EN61326-1+1A,(EMC) CATIII-1000V/CAT IV-600V显示屏幕AUTO——自动量程LOCK——测试被锁定,TEST按钮施放后解除ZERO——测试线电阻清零——停止按键15分钟后自动关机.接触自动关机,按LOCK键——电池电压低,需更换电池模拟指针——仿真指针表显示——绝缘测试正在进行中——测量项目功能V AC——交流电压0.1~600.0VVDC——直流电压0.1~600.0V——电阻与声音提示导通0.1~199.9——低阻值测试0.01~19.99250V/500V/1000V/MΩ——绝缘测试电压/量程:0.001-4000MΩ4.按钮——电源开关——取消自动关机设置测试时间——30秒背光开关,测试线电阻清零——启动测试——按逆时针顺序选择功能——按顺时针顺序选择功能。
安柏直流电阻测试仪安全操作及保养规程
安柏直流电阻测试仪安全操作及保养规程前言安柏直流电阻测试仪通常用于测试电力设备和线路的接地电阻、绝缘电阻，以及测量电源的同轴电缆、屏蔽层等的接地时延，是电力系统运行过程中必不可少的一种仪器。
本文主要介绍安柏直流电阻测试仪的安全操作及保养规程，以确保设备长期安全、可靠地运行。
一、安全操作规程1. 设备安装•设备应设置在干燥、通风、无化学品腐蚀及温度适宜的环境中。
•电源及其它信号线接入前，请先查看设备的标准电压，保证供电系统电压与设备匹配。
•设备连接有线电视等有线通讯设备时，应使用一款符合要求的耐电压和电流的隔离变压器。
设备连接WiFi或其它无线网络时，可能会遇到干扰，需要进行一定的屏蔽处理。
2. 设备开启•在使用设备前，请先查看设备是否设有安全装置，并确认所有断路器都处于关闭状态。
•如果设备需要通过电脑进行控制，请确认电脑符合设备操作系统要求，确保设备能够正常工作。
•开启设备时，应先将电源打开，然后操作电源按钮，保证正确操作。
3. 设备操作•在使用设备时，应避免手部或者皮肤直接接触设备，以免吸收放电器内部的电压。
•操作设备前应检查设备的接线是否正确，特别是断路器的位置，防止出现意外情况。
•操作设备前，应先关注设备的警告信息，确保设备处于正常工作状态。
•操作设备时，请确认设备处于安全位置并处于稳定地面上。
4. 设备维护•设备内部部件应该定期进行检查，特别是接触部分应该定期进行清洗。
•设备在保养时，应要求专业认证服务机构进行检修维护。
二、保养规程1. 设备清洁•设备应定期进行清洁，以防发生故障。
•设备清理应避免使用含有蒸汽、溶剂、有色液体、重碳钢颗粒和超声波水等强性清洁液进行清洗，防止器件迅速老化和烧毁。
•设备内部和外部应保持干燥状态，避免金属材料生锈，因潮湿产生短路。
2. 设备检查•设备应按工作负荷和使用时间进行检查。
在检查时，应使用在使用中所测控电路负荷和使用时间相符合的负载，以检测设备的安全工作状态。
