光网建设培训
PON设备维护培训讲义
和所有以太网一样，EPON遵循载波侦听、 多路访问的规则，也就是说计算机在发送 数据时首先先“听”一下线路上有没有在 通信，如果空闲则进行发送，线路忙则等 待一段时间后（很短，毫秒级）在进行发 送，同一网段的机器共享带宽，轮流发送， 这一点将注定EPON有一个无法改变的缺点。
EPON的应用
EPON的应用很广，可以用来传数据，也可 以用来传图像、固话等等，目前应用较多的有楼 道综合接入、网吧接入等，也有用来建立一个专 用网络的案例，广东电信就用EPON做了一个专 供领导在家召开视频会议的系统，因此应用前景 很广。 尤其值得一提的是，它使光纤到户成为了可 能，长期以来，有限的管道资源和主干光缆资源 限制了光纤到户的步伐，EPON有望改变这一现 状，它将逐步替代ADSL，光进铜退具有了可操 作性。
FTTH/O模式说明 （一）
FTTH(Fiber To The Home )，顾名思义就是一 根光纤直接到家庭。具体说，FTTH是指将光网络 单元(ONU)安装在住家用户或企业用户处，是光 接入系列中除FTTD(光纤到桌面)外最靠近用户的 光接入网应用类型。FTTH的显著技术特点是不但 提供更大的带宽，而且增强了网络对数据格式、 速率、波长和协议的透明性，放宽了对环境条件 和供电等要求，简化了维护和安装。在这里，我 们将高档住宅、写字楼、酒店等高带宽需求区域 采用全光纤的方式实现FTTH方案，也就是光纤到 每个用户家里。
各种PON技术的特点
PON技术始于20世纪80年代初，目前市场 上的PON产品按照其采用的技术，主要分 为APON/BPON（ATMPON/宽带PON）、 EPON（以太网PON）和GPON（吉比特 PON）。 从长远的业务发展趋势看，ATM化的无源 光网络/宽带无源光网络（APON/BPON） 可用带宽远远不够，已经被淘汰。

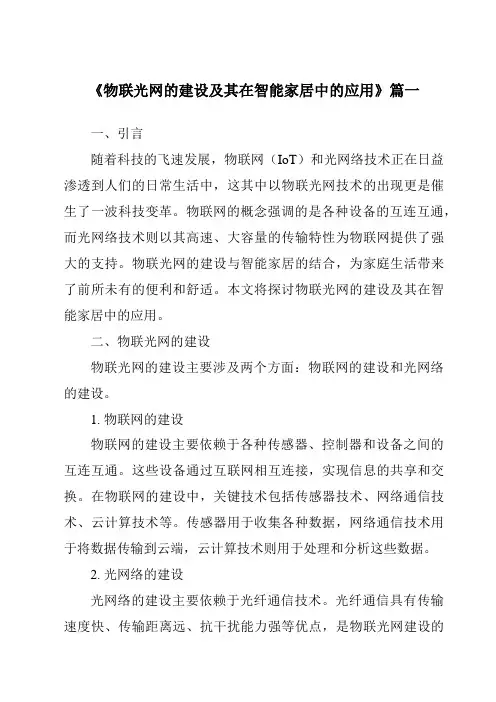

《物联光网的建设及其在智能家居中的应用》范文
《物联光网的建设及其在智能家居中的应用》篇一一、引言随着科技的飞速发展，物联网（IoT）和光网络技术正在日益渗透到人们的日常生活中，这其中以物联光网技术的出现更是催生了一波科技变革。
物联网的概念强调的是各种设备的互连互通，而光网络技术则以其高速、大容量的传输特性为物联网提供了强大的支持。
物联光网的建设与智能家居的结合，为家庭生活带来了前所未有的便利和舒适。
本文将探讨物联光网的建设及其在智能家居中的应用。
二、物联光网的建设物联光网的建设主要涉及两个方面：物联网的建设和光网络的建设。
1. 物联网的建设物联网的建设主要依赖于各种传感器、控制器和设备之间的互连互通。
这些设备通过互联网相互连接，实现信息的共享和交换。
在物联网的建设中，关键技术包括传感器技术、网络通信技术、云计算技术等。
传感器用于收集各种数据，网络通信技术用于将数据传输到云端，云计算技术则用于处理和分析这些数据。
2. 光网络的建设光网络的建设主要依赖于光纤通信技术。
光纤通信具有传输速度快、传输距离远、抗干扰能力强等优点，是物联光网建设的关键技术之一。
光网络的建设包括光缆的铺设、光交换设备的配置、光网络的架构设计等方面。
同时，为了保证网络安全和稳定运行，还需要对网络进行加密和保护。
三、物联光网在智能家居中的应用物联光网在智能家居中的应用非常广泛，为家庭生活带来了诸多便利和舒适。
下面将分别从以下几个方面进行介绍。
1. 照明系统物联光网可以实现对家庭照明系统的智能化控制。
通过传感器和控制器，可以根据环境光线、人体活动等因素自动调节灯光亮度、色温等参数，实现智能照明。
此外，还可以通过手机APP 或语音控制等方式实现远程控制和定时开关等功能。
2. 空调系统物联光网可以实现对家庭空调系统的智能化控制。
通过传感器实时监测室内温度和湿度，自动调节空调运行状态，保持室内舒适度。
同时，还可以根据用户的使用习惯和天气情况等因素智能预测用户需求，提前调节空调运行状态，提高能源利用效率。

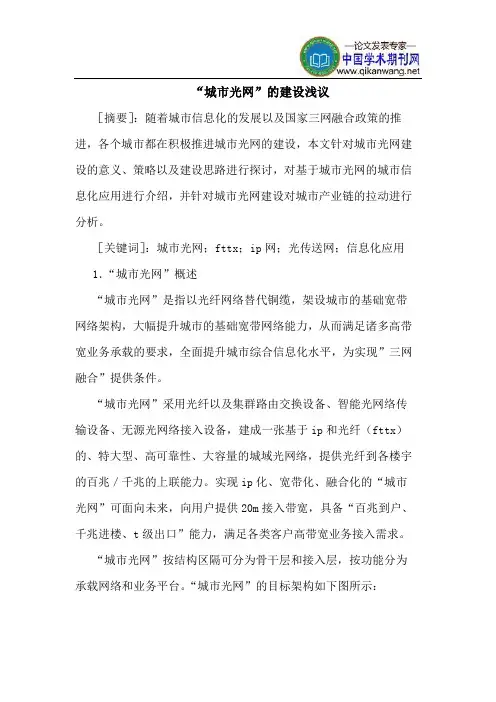

“城市光网”的建设
“城市光网”的建设浅议［摘要］：随着城市信息化的发展以及国家三网融合政策的推进，各个城市都在积极推进城市光网的建设，本文针对城市光网建设的意义、策略以及建设思路进行探讨，对基于城市光网的城市信息化应用进行介绍，并针对城市光网建设对城市产业链的拉动进行分析。
［关键词］：城市光网；fttx；ip网；光传送网；信息化应用1．“城市光网”概述“城市光网”是指以光纤网络替代铜缆，架设城市的基础宽带网络架构，大幅提升城市的基础宽带网络能力，从而满足诸多高带宽业务承载的要求，全面提升城市综合信息化水平，为实现”三网融合”提供条件。
“城市光网”采用光纤以及集群路由交换设备、智能光网络传输设备、无源光网络接入设备，建成一张基于ip和光纤（fttx）的、特大型、高可靠性、大容量的城域光网络，提供光纤到各楼宇的百兆／千兆的上联能力。
实现ip化、宽带化、融合化的“城市光网”可面向未来，向用户提供20m接入带宽，具备“百兆到户、千兆进楼、t级出口”能力，满足各类客户高带宽业务接入需求。
“城市光网”按结构区隔可分为骨干层和接入层，按功能分为承载网络和业务平台。
“城市光网”的目标架构如下图所示：2．“城市光网“建设的目标“城市光网”建设的总体目标是：实现“有线、无线有机结合，宽带无处不在，更高速率的光纤化、融合化、智能化的下一代综合信息服务网络”，支撑语音、视频、数据等的灵活业务提供、有线、无线多样化接入以及高效的网络运营，充分树立网络的精细化和融合化优势，为满足城市信息化需求、推进“三网融合”奠定坚实的网络基础。
3．“城市光网”总体发展策略依据上述城市光网建设目标，对“城市光网”的发展策略提出如下建议：（1）“先覆盖、后提速”，有目标有计划的部署城市光网。
（2）适当提高宽带接入目标，以技术发展带动业务发展，培育用户需求，促进网络跨越式发展，缩小与世界先进国家和区域的差距。
（3）网络能力逐步释放，以满足并适当高于用户需求为度，避免一次投资过多，降低技术进步带来的技术风险。
(光网络实用组网技术)第5章光网络的规划与设计
流量调度
通过流量调度技术，将流量合理 分配到不同路径或节点上，降低 网络拥塞风险。
负载均衡算法
采用先进的负载均衡算法，如加 权轮询、最少连接等，实现更高 效的负载均衡。
容错与生存性
冗余设计
01
在网络中部署冗余设备、链路和节点，提高网络的容错能力。
详细描述
网状拓扑结构中，节点之间有多条路径连接，信息可以在多个节点间进行传输。 这种拓扑结构能够提供更灵活的路由选择和资源调度，适用于大规模、高容量的 光网络。
03
CATALOGUE
光网络路由与波长分配
路由策略
动态路由
根据网络流量实时调整路由，提高网络利用 率和可靠性。
最短路径路由
选择路径最短的路由，减少传输时延。
优化算法
采用优化算法对网络资源进行合理配置，实 现性能最优化。
02
CATALOGUE
光网络拓扑设计
星型拓扑
总结词
一种简单的光网络拓扑结构，具有低成本、易于维护的特点 。
详细描述
星型拓扑结构中，所有节点都直接连接到中心节点，信息在 节点间单向传输。这种拓扑结构适用于集中式网络，如数据 中心内部网络。
03
城域网光网络的规划还需要考虑到设备的选型和配置，以及网络的运 维和管理。
04
城域网光网络的规划需要与城市的信息化战略相结合，以满足城市的 长期发展需求。
跨大洲光网络互联规划
跨大洲光网络互联规划需要考 虑全球的业务需求、网络规模
和拓扑结构等因素。
跨大洲光网络互联的规划需要 考虑到数据传输的安全性和可 靠性，以及网络的扩展性和灵
活性。

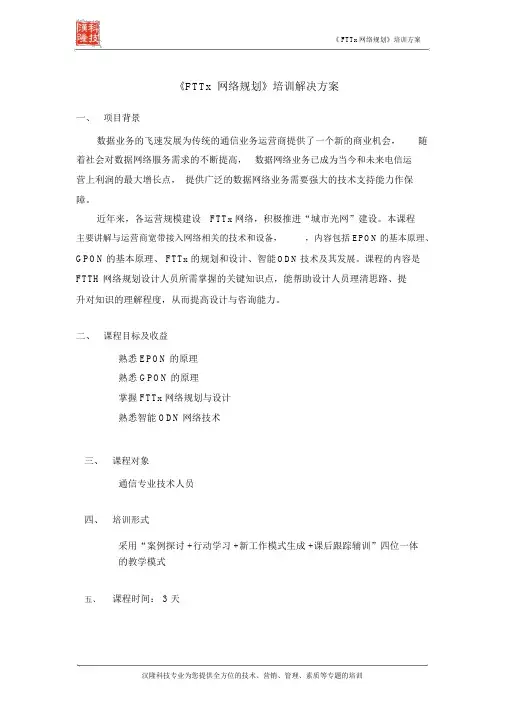

FTTx网络规划培训-汉隆科技培训方案
《 FTTx 网络规划》培训方案《FTTx 网络规划》培训解决方案一、项目背景数据业务的飞速发展为传统的通信业务运营商提供了一个新的商业机会，随着社会对数据网络服务需求的不断提高，数据网络业务已成为当今和未来电信运营上利润的最大增长点，提供广泛的数据网络业务需要强大的技术支持能力作保障。
近年来，各运营规模建设FTTx 网络，积极推进“城市光网”建设。
本课程主要讲解与运营商宽带接入网络相关的技术和设备，，内容包括 EPON的基本原理、GPON的基本原理、 FTTx 的规划和设计、智能ODN技术及其发展。
课程的内容是FTTH 网络规划设计人员所需掌握的关键知识点，能帮助设计人员理清思路、提升对知识的理解程度，从而提高设计与咨询能力。
二、课程目标及收益熟悉 EPON 的原理熟悉 GPON 的原理掌握 FTTx 网络规划与设计熟悉智能 ODN 网络技术三、课程对象通信专业技术人员四、培训形式采用“案例探讨 +行动学习 +新工作模式生成 +课后跟踪辅训”四位一体的教学模式五、课程时间： 3 天课程模块课程内容1.EPON基本概念与网络结构2.EPON网络基本性能参数第一单元 3.EPON上下行数据工作原理EPON原理 4.EPON关键技术：测距技术、 DBA机制、QOS5.TDM的业务承载6.EPON网络保护方式1.G PON协议分析第二单元2.GPON关键技术3.GPON网络保护方式GPON原理4.GPON QoS处理5.GPON硬件系统1.网络架构总体设计OLT 的建设原则ONU 的建设原则2.流量模型规划设计3.站点选择设计OLT 站点选择要求ONU 站点选择要求第三单元 4.VLAN及 IP 地址规划FTTx 网络规划与设计 5.FTTx 网络保护方案6.网络安全规划设计7.带宽规划和 QoS保障8.业务接入设计宽带和语音业务组播（视频）业务政企客户接入WLAN 接入课程模块课程内容1.EPON基本概念与网络结构2.EPON网络基本性能参数第一单元 3.EPON上下行数据工作原理EPON原理 4.EPON关键技术：测距技术、 DBA机制、QOS5.TDM的业务承载6.EPON网络保护方式1.G PON协议分析第二单元2.GPON关键技术3.GPON网络保护方式GPON原理4.GPON QoS处理5.GPON硬件系统1.网络架构总体设计OLT 的建设原则ONU 的建设原则2.流量模型规划设计3.站点选择设计OLT 站点选择要求ONU 站点选择要求第三单元 4.VLAN及 IP 地址规划FTTx 网络规划与设计 5.FTTx 网络保护方案6.网络安全规划设计7.带宽规划和 QoS保障8.业务接入设计宽带和语音业务组播（视频）业务政企客户接入WLAN 接入。
全光网络系统施工方案(3篇)
第1篇一、项目背景随着我国信息化建设的不断推进，全光网络技术在我国得到了广泛应用。
全光网络系统具有传输速度快、带宽高、信号质量好、传输距离远等优点，能够满足日益增长的通信需求。
为了更好地满足我国信息化建设的需求，本项目计划在某个区域建设全光网络系统。
二、项目目标1. 实现区域范围内的高速、稳定、可靠的通信服务；2. 提高网络传输速率，满足大容量、高带宽的需求；3. 降低网络建设成本，提高网络运维效率；4. 为用户提供优质的通信服务，提升用户满意度。
三、施工方案1. 施工准备（1）人员组织项目施工团队由项目经理、技术负责人、施工人员、监理人员等组成。
项目经理负责项目整体协调、进度控制、成本控制等工作；技术负责人负责技术方案制定、技术指导、技术支持等工作；施工人员负责具体施工工作；监理人员负责现场监理、质量检查、安全检查等工作。
（2）设备材料根据项目需求，采购全光网络系统所需设备、材料，包括光缆、光纤接头、光纤适配器、光分配器、光开关、光模块、光纤收发器、网络设备等。
（3）施工图纸根据设计图纸，对施工现场进行实地勘查，确定施工方案，绘制详细的施工图纸。
2. 施工步骤（1）光缆敷设1）根据设计图纸，确定光缆敷设路径，确保路径畅通、安全、美观；2）使用光缆牵引机、光缆敷设车等设备，将光缆敷设至指定位置；3）对光缆进行固定，确保光缆稳定、牢固；4）对光缆进行标识，方便后续运维和管理。
（2）光纤接头制作1）根据光缆长度、光纤类型，选择合适的接头类型；2）使用光纤熔接机、光纤剥线器等设备，制作光纤接头；3）对光纤接头进行清洁、检验，确保接头质量；4）将光纤接头与光缆连接，确保连接牢固、密封。
（3）光纤连接1）根据设计图纸，确定光纤连接方式，如直接连接、跳线连接等；2）使用光纤适配器、光分配器等设备，将光纤连接至网络设备；3）对光纤连接进行测试，确保连接质量。
（4）光网络设备安装1）根据设计图纸，确定光网络设备安装位置；2）使用专用工具，将光网络设备安装至指定位置；3）连接光网络设备电源、信号线，确保设备正常工作；4）对光网络设备进行测试，确保设备性能符合要求。
中国电信光接入网工程建设服务人员资格认证培训
磁场干扰；光纤的抗腐蚀能力很强，可以在具有有害气体环境下工作；光纤还具有优良 的抗核辐射能力。 体积小、重量轻、便于施工维护——光缆的敷设方式方便灵活，既可以直埋、管道敷设， 又可以水底敷设和架空。 原材料来源丰富，价格低廉——制造石英光纤的最基本原材料是二氧化硅既石英砂，在 大自然中几乎是取之不尽、用之不竭，规模生产后价格低廉，替代铜缆以后，可节省有 色金属资源。
光纤现场连接器可广泛地运用在将碟形光缆快 速端接和互连的场合。具备与标准SC/LC连接器同 等的接续性能，兼容标准SC/LC连接器和法兰。
光纤现场连接器按结构可分为SC型插头、LC型 插头、SC型直形插座和SC型弯形插座；按插头内 接续方式可分为机械接续型（预置光纤机械接续 型）、热熔接型（预置光纤热熔型）和直通型（ 非预置光纤型）；按插针体端面形状可分为UPC型 和APC型；按匹配的光纤或光缆可分为光纤型和光 缆型。
分路、耦合不灵活——非工厂环境下难以实施。此外，由于光纤本身的物理特 性，需要对光纤的分路、耦合设计额外的接口单元。
光纤光缆的弯曲半径不能过小——光在纤芯中是以全反射的方式进行传播，光 纤光缆弯曲半径过小将破环全反射条件，使得光能量泄露，造成光信号大幅衰 减甚至通信中断。
5
综中国电×信×合广部东公司部5
加强件 光纤 护套
室内蝶形引入光缆
中心束管式带状光缆
自承件 加强件 光纤 护套
自承式蝶形引入光缆 18
层绞式带状光缆
蝶形光缆 增强件 阻水层 外护套
高职光网通信工程实训室建设
源 ，实训室建设 中重 点专注通用技能的获取，可满足学生 近年来 ，随着三 网融合实质性进展和 “ 宽带中国”战 毕业后各个相关就业 方向，在光网通信工程实训室 中，可 略的稳步推进，为我 国的光通信行业 的发展带来了强劲 的 以培养 出学生的核心技能包括 ：培养学生 Ｏ Ｄ Ｎ线路设计能 促进力和推动力 ，我 国已经建成覆 盖全 国、连接世 界、技 力、 通信机房勘测能力、 Ｏ Ｄ Ｎ 施工能力、 Ｏ Ｄ Ｎ 工程管理知识、 术先进 、全球最大的宽带网络。光通信网络技术的飞速发 网络布放能力、Ｆ Ｔ Ｔ ｘ安装调试能力 、Ｆ Ｔ Ｔ ｘ 项 目管理能力 展 ，对光通信工程建设 、光传输接入设备维护、业务开通 以及仪器仪表的熟练应用。 管理等相关 岗位的技术人才提供了广 阔的就业市场 ，造成 根据学生专业技能培养 目标 ，将实训室分为 以下几个 了部分 岗位技术人员严重不足的问题 ，如线路安装 、调测 区域： 维护等岗位 的人员紧缺。 （ １ ） Ｏ Ｌ Ｔ 系统区：主要培养学生机房设计 、机房勘察、 高职 院校 以培养创新型 、技能型、高素质 型的应用型 设备安装 、线路布设、设备调试、设备故障处理等技能 。
基于PON技术的光网络城市建设与维护体系构建
基于PON技术的光网络城市建设与维护体系构建随着信息技术的飞速发展，城市建设也在不断地向数字化、智能化方向发展。
而在这一发展的过程中，通信网络作为信息交流和传输的基础设施，其建设和维护变得尤为重要。
基于PON（Passive Optical Network）技术的光网络，作为城市通信网络的重要组成部分，正在被越来越多的城市采用，并对城市建设和维护体系构建产生了重要影响。
一、PON技术的优势PON技术是一种 passivity 光接入网络技术，它是基于以太网的光纤传输技术，能够提供较高的带宽和服务质量，并具有较低的维护成本、灵活的网络扩展能力等优势。
在城市建设和维护中，PON技术的优势主要体现在以下几个方面：1. 高带宽：PON技术能够实现Gbps级别的带宽传输，能够满足未来数字化、高清晰度视频等应用对带宽的需求。
2. 灵活扩展：PON技术能够通过简单的光纤接入设备进行网络的扩展，不受传统铜线网络的距离限制，能够灵活应对城市规模的变化和扩展。
3. 低维护成本：PON技术采用 passivity 光接入网络结构，减少了高功率、复杂的网络设备，使维护成本大大降低。
二、基于PON技术的光网络城市建设基于PON技术的光网络城市建设是一个系统工程，它需要从城市规划、网络建设、设备选型、成本控制等方面进行综合考虑和规划。
具体来说，基于PON技术的光网络城市建设需要从以下几个方面着手：1. 城市规划：在城市规划的初期阶段就需要考虑到通信网络的建设，包括PON技术的引入、光纤网络的覆盖等。
合理的城市规划能够为PON技术的应用提供有利的条件。
2. 网络建设：在网络建设中，需要考虑到PON技术的应用，选择合适的PON设备、光纤线路等，并逐步进行覆盖城市各个区域。
3. 设备选型：选择合适的PON设备是基于PON技术的光网络城市建设的重要环节。
需要根据城市规模、用户需求、预算等因素选择适合的设备进行部署。
4. 成本控制：在建设过程中需要充分考虑成本控制，选择成本适中的设备和方案，同时也需要合理规划光纤线路的布局，以降低整体建设成本。
千兆光网建设方案
千兆光网建设方案摘要随着互联网的快速发展，千兆光网正逐渐成为现代家庭和企业常见的网络接入方式。
本文将介绍千兆光网建设的必要性、优势以及实施方案，旨在帮助读者了解并规划自己的千兆光网建设。
1. 引言随着互联网的普及，人们对网络速度和质量的要求越来越高。
传统的宽带接入方式已经无法满足用户对高速、稳定网络的需求。
千兆光网以其高速传输、低延迟、稳定可靠的特性，成为了解决这一问题的最佳选择。
2. 千兆光网建设的必要性2.1 快速传输速度千兆光网的传输速度可达到每秒1000兆字节，远超传统宽带的速度。
对于家庭用户来说，下载大型文件、观看高清视频等任务将会更加快速、流畅。
对于企业用户来说，千兆光网能够支持大规模的数据传输和云计算应用，提高工作效率。
2.2 低延迟高传输质量千兆光网的传输延迟非常低，可以提供高质量的音视频传输体验。
在进行高清视频通话、在线游戏等对实时性要求较高的应用时，千兆光网能够带来更好的用户体验。
2.3 网络容量大千兆光网具备高带宽的特点，能够支持更多的用户同时使用网络。
尤其对于高密度用户的场景，如写字楼、大型社区等，千兆光网的建设将有效提升网络的可扩展性和稳定性。
3. 千兆光网建设方案在进行千兆光网建设时，需要考虑以下几个方面：3.1 基础设施更新千兆光网建设需要进行基础设施的更新，包括光纤布线、室内外设备安装、机房建设等。
为了保证网络的质量，建设过程中需要严格按照相关规范进行施工，确保光纤的质量和传输性能。
3.2 光交换机的选型光交换机是千兆光网建设中的重要组成部分，选型时需要考虑传输速率、端口数量、安全性等因素。
根据需求可以选择支持10G、40G甚至100G速率的光交换机，以满足不同场景的需求。
3.3 光猫和路由器的配置光猫是将光纤转换为以太网信号的设备，而路由器则用于分发网络信号。
在千兆光网建设中，需要选择配置能够支持高速传输的光猫和路由器，并进行合理的网络配置，以确保网络的稳定性和安全性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
中时讯通信建设有限公司
目录
一 • FTTx概念 二 • 无缘光网络（PON）工作原理简介 三 • 无缘光网络（PON）系统介绍 四 • FTTx器件参数介绍 五 • FTTx施工规范 六 • FTTx测试介绍 七 • FTTx地址规范介绍 八 • FTTx现场实例介绍
中时讯通信建设有限公司
ONU上行采用的是一种时分多址方式（TDMA），OLT接收数据前 比较LLID注册列表，每个ONU在由局方设备统一分配的时隙中发送 数据帧，分配的时隙补偿各个ONU的距离差，避免各个ONU之间的 冲突。
简单的说PON的上行采用争用方式，下行采用的广播方式。
中时讯通信建设有限公司
PON工作原理
中时讯通信建设有限公司
PON下行方式为时分复用（TDM）的广播形式，当ONU成功注册到 OLT后，由OLT为该ONU分配一个逻辑链路标识（LLID），在每一 个分组开始之前添加一个LLID，替代以太网前导符的最后两个字节。
OLT接收数据时比较LLID注册列表，ONU接收数据时，仅接收符合 自己LLID的帧或者广播帧。
分光器标签，粘贴在分光器表面
中时讯通信建设有限公司
FTTx施工规范
（四）箱体标签规范
2. 光缆挂牌。需绑扎在引入光缆入箱处
位置。挂牌内容包括光缆编码、光缆 路由信息，光缆芯数等。
2
3. 尾纤标签。需粘帖在尾纤头侧。标签 内容包括光路编码，光路名称、两侧 端口信息等。
3
中时讯通信建设有限公司
FTTx施工规范
二级光分路器箱需特别注意蝶形光缆的布放及保护。 1. 蝶形光缆需与垂直光缆在箱体下方分开两侧进入箱体，从线
槽到箱底都要套管保护，不能出现蝶形光缆裸露，并用防火 泥做好封堵。 2. 在蝶形光缆入箱处，如是圆孔，则在布放时，需注意勿野蛮 施工，小心穿放。如有蝶形光缆卡位，则要依次将蝶形光缆 固定在卡位上。
根据光纤到达用户侧的位置不同,宽带光 接入网的应用方式（建设模式）包括以 下几种：
FTTB：Fiber To The Building，光纤到楼 FTTH：Fiber To The Home，光纤到户 FTTO：Fiber To The Office，光纤到办公室 FTTC： Fiber To The Cabinet，光纤到交接箱 FTTZ： Fiber To The Zone，光纤到小区
（四）箱体标签规范
4. 蝶形光缆标签（刀型标签）。需粘 帖在蝶形光缆成端侧。标签内容包 括用户地址、光分路器端口信息等 。条码标签建议采用刀型对粘标签 ，标签纸尺寸为 50mm*40mm+40mm，可打印区 域： 40*50mm，白底黑字。具体 如下：
中时讯通信建设有限公司
FTTx施工规范
（五）箱体喷字
3. 光缆入箱后必须用防火泥进行封堵，并做 好光缆固定。
中时讯通信建设有限公司
FTTx施工规范
（二）一级光分路器箱光缆 施工
4. 光缆在箱体内走线应顺滑，无折 弯，弯曲半径不应小于30mm。
5. 尾纤绑扎应使用尾纤塑带，切勿 使用扎带。在箱体内部盘留的弯 曲半径应不小于30mm，布放美 观，无交叉。
21 43
中时讯通信建设有限公司
1 2 3 4 5 6 7 8 主
口分 排光 序器
端
FTTx施工规范
（二）一级光分路器箱光缆施工
9. 在条件允许的条件下，光分路器箱需 做好接地，地阻值应小于10欧姆。 层绞式光缆进箱后，光缆加强芯需要 固定，束装光缆则没有加强芯。尾纤 绑扎应使用尾纤塑带，切勿使用扎带 。在箱体内部盘留的弯曲半径应不小 于30mm，布放美观，无交叉。
20
8B/10B 1:4/1:8/1:16/1:32/1:64
760-860 TDM over Ethernet
20
中时讯通信建设有限公司
目录
一 • FTTx概念 二 • 无缘光网络（PON）工作原理简介 三 • 无缘光网络（PON）系统介绍 四 • FTTx器件参数介绍 五 • FTTx施工规范 六 • FTTx测试介绍 七 • FTTx地址规范介绍 八 • FTTx现场实例介绍
箱体安装必须牢固，贴墙安装。如需要在电线杆上安装，应使 用金属杆箍固定。
中时讯通信建设有限公司
FTTx施工规范
（二）一级光分路器箱光缆施工
1. 一级光分路器箱没有蝶形光缆引入，为防 止光分路器箱安装后存在漏水的可能，引 入光缆与垂直光缆在箱体上方盘留后，一 律在箱体下方进线。
2. 如一级光分路器箱到二级光分路器箱之间 使用的是束状掏接光缆，束状掏接光缆出 箱后需要套管保护。
在给光分路器箱喷号时，可用光 缆胶牌打印上字母，把字体掏空后， 置于箱体表面，摆正位置再喷射油漆 。喷射时注意要时间快、范围全，以 防油漆喷射过多造成油漆下滴，影响 外观。
根据“中电信广州网运[2012]101 号”文要求，光终端盒箱体正面应喷 涂光终端盒设施编号，字体类型为黑 体、大小为150 号、颜色为蓝色。
中时讯通信建设有限公司
FTT光 缆、安 装机箱
熔接成 提交光
端、箱 缆资料、 配置光
内尾纤 资料录
路
布放 入
根据光 路调单 跳通光 路测试
提交分 光器资 料、资 料录入
首单贯 穿测试 测试、
验收
归档交 付
中时讯通信建设有限公司
FTTx施工规范
（一）箱体安装 施工之前需要到现场核查环境，确定线槽和光分路器箱的安装
中时讯通信建设有限公司
FTTx器件参数介绍
分光器参数标准
中时讯通信建设有限公司
FTTx器件参数介绍
光纤及接头损耗参数
在计算损耗时按0.08dB/芯计算，实际熔接测 熔接点损耗： 试要求低于0.03dB（老光缆可放宽至
0.08dB），冷接0.15dB，活接0.5dB。
光缆损耗： 法兰损耗：
在计算损耗时按0.5dB/公里计算，在实际链路 测试中要求链路损耗 1550<0.25db/Km,1310<0.4dB/Km，或链路 损耗-原事件衰减之和后 1550<0.22dB/Km,1310<0.36dB/Km。(理论 1550损耗0.2dB/Km,1310损耗0.35dB/Km）
第一行代表光分路箱 所属机房编码
第二行代表光分 路箱的编码
中时讯通信建设有限公司
目录
一 • FTTx概念 二 • 无缘光网络（PON）工作原理简介 三 • 无缘光网络（PON）系统介绍 四 • FTTx器件参数介绍 五 • FTTx施工规范 六 • FTTx测试介绍 七 • FTTx地址规范介绍 八 • FTTx现场实例介绍
10. 施工完毕后，需做好光分路器箱体内 部的各种标签标识。
中时讯通信建设有限公司
FTTx施工规范
（三）二级光分路器箱光缆施工
二级光分路器箱一般安装于车库，楼道、竖井、走廊处。引 入垂直光缆一般为层绞式光缆或者束状掏接光缆。在全覆盖项目 或者薄覆盖项目以后的装维中，需要布放预端接蝶形光缆。箱体 基本施工规范跟一级光分路器箱一致。
8. 由于目前使用的是模块化光分路器 ，不同厂家的光分路器模块可能存 在混插的现象，所以在光分路器箱 里安装分光器模块时必须注意，同 一个光分路器箱体必须安装同一类 型的分光器模块，即必须上联端口 同时在上，或者同时在下，并且要 在图纸上标明，准确录入资源管理 系统。光缆入箱后必须用防火泥进 行封堵，并做好光缆固定
中时讯通信建设有限公司
PON系统介绍
无源光网络系统3要素： ➢ 光线路终端OLT ➢ 光分配网ODN ➢ 光网路单元ONU
光分路器：也称为“非波长选择性光分支器件”，用于实现 特定波段光信号的功率分路及再分配功能的无源光纤器件（ 可将一路光信号分成多路光信号以及完成相反过程）。 光分路框（箱）：专门为安装光分路器设计制作的机框或箱 体，具有一定的防尘功能。机框式可安装在标准ODF架/光交 接箱上；箱式可挂墙安装式。
中时讯通信建设有限公司
PON系统介绍
中时讯通信建设有限公司
PON系统介绍
中时讯通信建设有限公司
PON系统介绍
CO
PON系统图
商务大楼
O
O
L
D
O
T
F
主干配线
D F
OLT
主干光缆交接箱
别墅群
多幢高层住宅
光分路箱
信息箱面板
中时讯通信建设有限公司
目录
一 • FTTx概念 二 • 无缘光网络（PON）工作原理简介 三 • 无缘光网络（PON）系统介绍 四 • FTTx器件参数介绍 五 • FTTx施工规范 六 • FTTx测试介绍 七 • FTTx地址规范介绍 八 • FTTx现场实例介绍
中时讯通信建设有限公司
FTTx施工规范
（三）二级光分路器箱光缆施工
3. 蝶形光缆在箱体盘留时，最多盘留一圈，布放应美观，无交叉。用尾纤塑带进 行绑扎，切勿使用扎带。
4. 蝶形光缆在箱体内应与垂直光缆熔接出的尾纤分开走线、盘留。从而可以最大 程度避免将来因误操作导致中断业务。
蝶形光缆最多 盘留一圈
蝶形光缆与尾 纤分开布放， 尽量避免重叠， 交叉
PON工作原理
ONU至OLT的上行使用1310nm波长 OLT至ONU的下行使用的是1490nm波长 有线电视业务采用的波长为1550nm波长 上行方向，单个ONU发送的信号只能到达上联的 OLT 下行方向，OLT发送的信号能通过ODN到达各个 ONU
中时讯通信建设有限公司
PON工作原理
中时讯通信建设有限公司
FTTX概念
根据FTTx从形式上可以分为两种：有源光网络 （AON），和无源光网络（PON）
其中无源光网络PON按照不同技术标准划分为APON、 BPON、EPON、GPON
