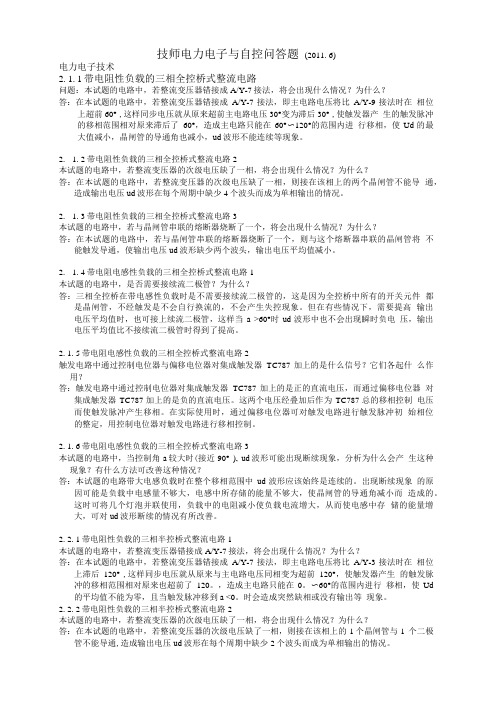

技师电力电子与自控问答题(2011. 6)电力电子技术2. 1. 1带电阻性负载的三相全控桥式整流电路问题：本试题的电路中，若整流变压器错接成A/Y-7接法，将会出现什么情况？为什么？答：在本试题的电路中，若整流变压器错接成A/Y-7接法，即主电路电压将比A/Y-9接法时在相位上超前60°,这样同步电压就从原来超前主电路电压30°变为滞后30°,使触发器产生的触发脉冲的移相范围相对原来滞后了60°，造成主电路只能在60°〜120°的范围内进行移相，使Ud的最大值减小，晶闸管的导通角也减小，ud波形不能连续等现象。
2. 1. 2带电阻性负载的三相全控桥式整流电路2本试题的电路中，若整流变压器的次级电压缺了一相，将会出现什么情况？为什么？答：在本试题的电路中，若整流变压器的次级电压缺了一相，则接在该相上的两个晶闸管不能导通，造成输出电压ud波形在每个周期中缺少4个波头而成为单相输出的情况。
2. 1. 3带电阻性负载的三相全控桥式整流电路3本试题的电路中，若与晶闸管串联的熔断器烧断了一个，将会出现什么情况？为什么？答：在本试题的电路中，若与晶闸管串联的熔断器烧断了一个，则与这个熔断器串联的晶闸管将不能触发导通，使输出电压ud波形缺少两个波头，输出电压平均值减小。
2. 1. 4带电阻电感性负载的三相全控桥式整流电路1本试题的电路中，是否需要接续流二极管？为什么？答：三相全控桥在带电感性负载时是不需要接续流二极管的，这是因为全控桥中所有的开关元件都是晶闸管，不经触发是不会自行换流的，不会产生失控现象。
但在有些情况下，需要提高输出电压平均值时，也可接上续流二极管，这样当a >60°时ud波形中也不会出现瞬时负电压，输出电压平均值比不接续流二极管时得到了提高。
2. 1. 5带电阻电感性负载的三相全控桥式整流电路2触发电路中通过控制电位器与偏移电位器对集成触发器TC787加上的是什么信号？它们各起什么作用？答：触发电路中通过控制电位器对集成触发器TC787加上的是正的直流电压，而通过偏移电位器对集成触发器TC787加上的是负的直流电压。
TC787AP介绍
TC787APTC787AP是采用先进IC工艺设计制作的单片集成电路，可单电源工作，亦可双电源工作，主要适用于三相可控硅移相触发电路和三相三极管脉宽调制电路，以构成多种调压调速和变流装置。
该电路作为TCA785的换代产品，与目前国内市场上流行的KC系列电路相比，具有功耗小、功能强、输入阻抗高、抗干扰性能好、移相范围宽，外接元件少等优点；而且装调简便，使用可靠。
只需要一块这样的集成电路，就可以完成三块TCA785或五块KC系列器件组合（三块KC009或KC004，一块KC041，一块KC042）才能具有的三相移相功能。
因此TC787, TC788可广泛应用于三相全控，三相半控，三相过零等电力电子，机电小型化产品的移相触发系统，从而取代TCA785、KC009、KC004、KC042、KC042等同类电路，为提高整机寿命，缩小体积，降低成本提供了一种新的更加有效的途径。
一. 特点:▪电路采用单电源工作，电源电压8V～15V。
▪三相触发脉冲调相角可在0～180°之间连续同步改变。
▪识别零点可靠，可方便地用作过零开关。
▪器件内部设计有交相锁定电路，抗干扰能力强。
▪可用于三相全控触发（6脚接VDD），也可用于三相半控触发（6脚接地）。
▪电路备有输出保护禁止端，可在过流过压时保护系统安全。
▪TC787输出为调制脉冲列，适用于触发可控硅及感性负载。
▪调制脉冲或方波的宽度可根据需要通过改变电容Cx而选择。
二. 电路原理和逻辑框图：▪电路组成：由三路相同的部分：同步过零和极性检测、锯齿波形成、锯齿波比较，经过抗干扰锁定、脉冲形成等电路形成三相触发调制脉冲或方波，由脉冲分配电路实现全控、半控的工作方式，再由驱动电路完成输出驱动。
▪电路原理：三相同步电压经过T型网络进入电路，同步电压的零点设计为1/2电源电压（电路输入端同步电压峰峰值不宜大于电源电压），通过过零检测和极性判别电路检测出零点和极性后，在Ca、Cb、Cc三个电容上积分形成锯齿波。
TC787(AP)

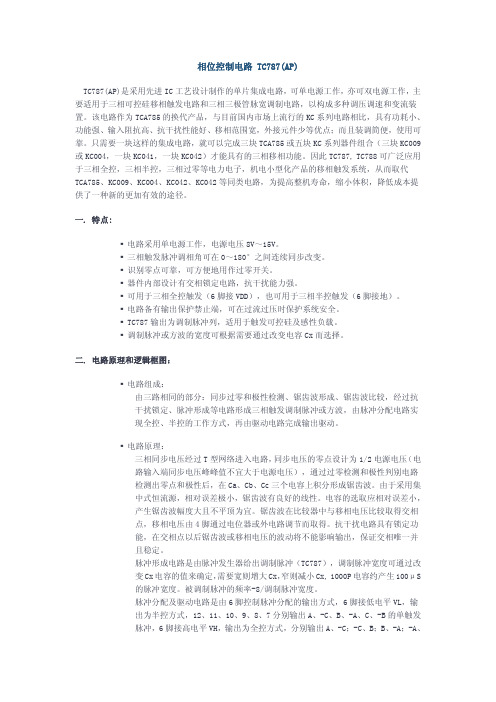

相位控制电路 TC787(AP)TC787(AP)是采用先进IC工艺设计制作的单片集成电路，可单电源工作，亦可双电源工作，主要适用于三相可控硅移相触发电路和三相三极管脉宽调制电路，以构成多种调压调速和变流装置。
该电路作为TCA785的换代产品，与目前国内市场上流行的KC系列电路相比，具有功耗小、功能强、输入阻抗高、抗干扰性能好、移相范围宽，外接元件少等优点；而且装调简便，使用可靠。
只需要一块这样的集成电路，就可以完成三块TCA785或五块KC系列器件组合（三块KC009或KC004，一块KC041，一块KC042）才能具有的三相移相功能。
因此TC787, TC788可广泛应用于三相全控，三相半控，三相过零等电力电子，机电小型化产品的移相触发系统，从而取代TCA785、KC009、KC004、KC042、KC042等同类电路，为提高整机寿命，缩小体积，降低成本提供了一种新的更加有效的途径。
一. 特点:电路采用单电源工作，电源电压8V～15V。
三相触发脉冲调相角可在0～180°之间连续同步改变。
识别零点可靠，可方便地用作过零开关。
器件内部设计有交相锁定电路，抗干扰能力强。
可用于三相全控触发（6脚接VDD），也可用于三相半控触发（6脚接地）。
电路备有输出保护禁止端，可在过流过压时保护系统安全。
TC787输出为调制脉冲列，适用于触发可控硅及感性负载。
调制脉冲或方波的宽度可根据需要通过改变电容Cx而选择。
二. 电路原理和逻辑框图：电路组成：由三路相同的部分：同步过零和极性检测、锯齿波形成、锯齿波比较，经过抗干扰锁定、脉冲形成等电路形成三相触发调制脉冲或方波，由脉冲分配电路实现全控、半控的工作方式，再由驱动电路完成输出驱动。
电路原理：三相同步电压经过T型网络进入电路，同步电压的零点设计为1/2电源电压（电路输入端同步电压峰峰值不宜大于电源电压），通过过零检测和极性判别电路检测出零点和极性后，在Ca、Cb、Cc三个电容上积分形成锯齿波。
彩色电视接收机电路检修
彩色电视机原理与维修技能第一单元彩电基础第一节色度学基础知识一．光和色光给人亮度感和色度感。
光的本质——电磁波——是一种特殊的物质，人眼不可见，人体无知觉的物质。
电磁波频谱中，4×1014～8×1014Hz为可见光，只占电磁波频谱的一小部分。
见图1－1。
图1－1 电磁波频率及基本性质可见光波长为380nm～780nm，对应频率是4×1014～8×1014Hz，包含人眼可以清楚分辨的红、橙、黄、绿、青、蓝、紫。
不同波长的光给人以颜色不同的感觉。
太阳光包含有所有的可见光，从红到紫。
三棱镜或水中的镜子可以分解太阳光为七色光。
物体颜色的产生有两种形式，一是自身发光，二是反射发光。
二．人眼的视觉特性人眼对不同颜色的光的亮度感觉不一样，人眼最敏感的光的波长是555nm——绿色。
人眼视网膜中光敏细胞有杆状细胞和锥状细胞，杆状细胞灵敏度高，主辨明暗，但不辨颜色；锥状细胞有红、绿、蓝之分，分别感知红、绿、蓝。
人眼对颜色的分辨率比对亮度的分辨率低。
（有些动物不能辨别颜色或辨色不全，就是因为它们没有锥状细胞或不全。
色盲则是锥状细胞出现了变异。
）彩色三要素：亮度——与光的强弱和波长（颜色）有关；色调——与物质的吸收、反射特性及照射光源有关；饱和度——反映颜色的深浅程度。
三．彩色图像的重现人眼能够辨别的颜色有一百多种，但电视系统不可能传送这么多种颜色的信息，而是选择人眼最敏感的红绿蓝三种基本颜色，简称为三基色，分别用R、G、B表示。
1．三基色原理自然界中任何颜色都可以由红绿蓝三种单色光按不同比例混合而得到；反之，自然界中任何一种颜色都可以分解为红、绿、蓝三种单色。
所以，电视系统可以通过只传送三基色就能还原出万紫千红的大千世界。
2．混色法红＋绿＝黄红＋蓝＝紫绿＋蓝＝青红＋绿＋蓝＝白色互补色相加成白色红＋青＝白色红、青互补；绿＋紫＝白色绿、紫互补；蓝＋黄＝白色蓝、黄互补。
空间混色效应：将三基色光点同时投射在屏幕上相邻处，当色点足够小，观察者相距色点足够远时，人眼看到的将不是三个色点，而是一种混合色，如上述“混色法”所列示例。
基于tc787的六相可控整流电路的设计
基于tc787的六相可控整流电路的设计
六相可控整流电路是一种能够实现高效电能转换和电源管理的电路。
其设计基于tc787芯片，并且由多个相相嵌套构成。
以下是该电路的设计和特点：
【设计】
输入电压：220V，50Hz
输出电压：48V
电路拓扑：六相整流电路
开关频率：100kHz
功率：300W
【特点】
1. 高效发挥功率
六相整流电路可以减小电流峰值，降低开关损耗和电感器废耗，而且能够降低瞬态损失和提高功率因数，从而使得整个电路的能量转换效
率更高。
2. 具有较高的稳定性
由于六相整流电路具有多项功率分配，所以它能够分别分配每个分支
的功率，并实现不同阶段的电路控制，从而保证电路在稳定运行下的
基础上能够发挥更好的性能。
3. 低成本的设计
相对于其他的六相整流电路而言，经过改进后的tc787电路设计更简单，而且成本更低，克服了其他电路极易出现的热问题、不稳定工作等弊端，更适应市场需求。
4. 节省能源
电路完成了电能转换，从高电压到低电压，中间六相可控整流电路可
以帮助优化输入电压和输出电压之间的差异，从而将能量利用效益更
高效。
5. 具有容错性
均衡的功率分配和控制能够克服结构效率不同、负载分布不均的问题，处理好异常状况，维护电路的稳定性。
TC2263(电流模式PWM控制IC)
TC2263（文件编号：S&CIC0882） 电流模式PWM 控制器一、 概述TC2263是一款高性能、高集成度、低功耗及低成本离线式电流模式PWM 控制器芯片，专门为低于30W 的应用进行了特别优化 。
TC2263采用了低启动电流和低工作电流设计。
在启动电路中使用了较大的启动电阻以得到较小的启动电流，有效减小了系统的静态功耗，缩短系统的启动时间。
低工作电流可有效降低系统的损耗，提高系统的效率。
在空载或者轻载时，IC 进入间歇模式降低开关频率，减少开关损耗，使得系统有较低的静态功耗和较高的转换效率。
内置频率抖动设计可以有效的改善系统EMI 特性。
TC2263 内置斜坡补偿提高了系统大占空比输出时的稳定性。
电流检测输入端内置前沿消隐电路，增加了系统的抗干扰能力，减少了外围器件数量并降低了系统成本。
二、 特点低功耗、无噪声 启动电流低至3uA 工作电流约1.4mA 较少的外围器件过载保护限流保护、欠压锁定 内置前沿消隐 内置频率抖动三、 应用范围充电器、适配器 开关电源TC2263（文件编号：S&CIC0882）电流模式PWM控制器七、 最大额定值参数额定值VDD DC电源电压30VVDD钳位电压34VVDD DC 钳位电流10mAV FB输入电压-0.3-7VV SENSE输入电压-0.3-7VV RI输入电压-0.3-7V工作结温 -20℃-150℃贮存温度 -55℃-160℃注：最大允许额定值是指超过这些值可能会损坏器件，在这些条件式之下是不利于的器件工作的。
器件连续工作在最大允许额定值下可能影响器件可靠性。
所有的电压均是相对于器件GND的电压差。
八、 电气特性（参数都是在TA= 25℃的工作条件下测得，有另有注明的除外）符号参数测试条件最小值典型值最大值单位电源电压（VDD）I_VDD_Startup VDD启动电流V DD=12.5V，R I=100K 3 20uA I_VDD_Ops 芯片工作电流V DD=16V,R I=100K,V FB=3V 1.4 mA UVLO(ON) 进入欠压保护7.8 8.8 9.8 V UVLO(OFF) 退出欠压保护13 14 15 V VDD_Clamp VDD 钳位电压I VDD=10mA 34 V 反馈输入 (FB Pin)A VCS PWM 输入增益△V FB/△V CS 2.0 V/V V FB_Open FB开路电压 4.8 V I FB_Short FB pin短路电流 0.8 mAV TH_0D PWM 0占空比时FB门限电压VDD=16V, RI=100Kohm0.75VV TH_PL 过载保护FB 门限电压3.7 V T D_PL 过载保护延时 35 mSecZ FB_IN FB输入阻抗 6KohmDC_MAX 最大占空比V DD=18V, R I=100Kohm,F B=3V, CS=075 % 电流检测输入 (Sense Pin)T_blanking 前沿消隐时间RI=100Kohm 300 ns Z SENSE_IN CS输入阻抗 40KohmT D_OC 过流检测延时VDD=16V, CS>VTH_OC,FB=3.3V75 nSecVTH_OC PWM零占空比时过流门限电压FB=3.3V, RI=100Kohm0.70 0.75 0.80 V振荡频率Fosc 正常振荡频率RI=100Kohm 60 65 70 KHz△f_Temp 频率温度稳定度VDD = 16V, RI=100Kohm,T A -20℃ to 100℃ 5 % Δf_VDD频率电压稳定VDD = 12-25V, RI=100Kohm 5 %TC2263（文件编号：S&CIC0882）电流模式PWM控制器RI_range RI电阻设置范围50 100 150KohmV_RI_open RI 开路电压 2 V F osc_BM 间歇模式频率VDD = 16V, RI = 100Kohm 22 KHz驱动开关管输出VOL GATE输出低电平VDD = 16V, Io = -20 mA0.8V VOH GATE输出高电平VDD = 16V, Io = 20 mA10 V V_Clamp GATE输出钳位电压18 VT_r GATE输出上升沿时间VDD = 16V, CL = 1nf220 nSecT_f GATE输出下降沿时间VDD = 16V, CL = 1nf70 nSec频率抖动Δf_OSC 频率调制范围/基频RI=100K-3 3 % f_shuffling 抖动频率RI=100K 64 Hz九、 特性（典型参数）(VDD = 16V, RI = 100 Kohm, T A = 25o C 除非另有注明。
电力电子实验报告
西安电子科技大学电力电子实验报告实验一控制电路及交流调压实验一、实验内容1．单结晶体管BT33构成的控制电路调试，记录各级波形，形成控制脉冲。
2．单相交流调压电路调试，实现灯光亮度调节。
二、实验仪器、设备（软、硬件）及仪器使用说明）1．单相或三相电源变压器一台。
2．模拟或数字示波器一台。
3．单结晶体管、可控硅及实验板一套。
四、实验原理1．把交流电整流成脉动直流电，再经过二极管限幅，形成同步梯形波，再把此电压加给电容器，使其充电，当其电压到达单结晶体管的峰点电压时，单结晶体管导通，电容器放电。
我们正是利用单结晶体管BT33的负阻区形成触发脉冲，如图1所示。
2．双向晶闸管具有双向调节电压的的作用，图2的上半部分给出了双向晶闸管调压电路，所采用的双向晶闸管是BT136塑封管，其管脚图如图2的右下角BT136管脚的正视图，有字一面正对自己，最左边的为第一脚是门极，最右边的一脚是T1极，中间的是T2极。
3．利用单结晶体管BT33在负阻区形成触发脉冲作为控制信号，加在门极和T1极上去控制双向晶闸管工作，使其在交流电的正半周和负半周各有一段时间不导通，控制不导通的时间长短就达到了调压调光目的。
4．利用示波器找出脉冲变压器的同名端，目的是把正极性的控制信号加到可控硅的门极上，图中有黑点的端为同名端。
五、实验方法与步骤1．图1的电路给出了控制电路的几种形式，包括了了脉冲形成电路、同步电路、移相电路、输出电路等。
同学们可参照图1的电路在面包板上插接电路：1）先用整流桥搭接整流电路，把交流电整流成脉动直流电，通电后观察并在座标纸上记录A点显示的波形；2）断电后串电阻接上稳压二极管，经过二极管限幅，形成同步梯形波；再加电测量并记录B点显示的同步梯形波波形；3）断电后插上R2、R3、W1、C1、BT33和R4，再加电后用示波器测量C点、D 点波形，看C点是否是锯齿波，D点有无脉冲输出。
4）若有波形，看脉冲多少，应控制脉冲在5~20个之间，并调节W1，看锯齿波的个数有无增加或减少，有变化为正常。
德生系列收音机原理维修与实测数据
德生系列收音机原理、维修与实测数据德生系列收音机原理、维修与实测数据德生系列收音机以体积小、价格适中、音质较好、外形漂亮而著称。
在国内市场上占有率很高。
尤其以PL757、短波王等著名产品受到了广大消费者的欢迎。
遗憾的是随机大多未附电路图，这给日后维修工作带来诸多不便。
鉴于此，笔者根据市场上拥有率最高的几款德生系列收音机进行部分产品的剖析，绘出原理图，供广大维修者及消费者参考。
由于德生系列收音机大部分采用了金属化孔双面印制板及贴片焊接工艺，因而解剖难度较大，所以这里提供的图纸、数据、资料难以十全十美，仅供参考。
一、PL757数字调谐全波段收音机PL757是德生系列收音机中最优秀的一款。
无论是外观还是制造工艺都代表了国产袖珍收音机的最高水平。
它采用了东芝公司专用数字调谐芯片TC9316F作为整机核心器件，具有直接输入电台频率之先进功能，可预选24个电台频率。
系统控制部分如图1所示。
收音的前级AM/FM接收，解调及功率放大如图2所示。
29ifFEROCH2O-i mLTOSHIBA rC9316F9kJ?O QO 69u pDh局CHCM ㈣CW ：I(Mcwmisp ClAli RTO,R 7^72,R7iR74J5k1．系统控制电路TC9316系CMOS60脚扁平封装，内置LCD 驱动器，能输出1/4占空，1/3偏置，重复频率为125Hz 的段驱动脉冲。
本机具有PLL9kHz 、10kHz 参考频率可选；75kHz 和150kHz 石英晶体振荡器可选，由程序控制基准频率，其指令执行的时间分别为80us 和40us 。
锁相环电路包括二分频FM 前置分频器，4位吞咽计数器，12位可编程分频器,相位比较器等功能电路，并专门设置了16位通用中频计数器，对于TA8132AN /AP 输出的中频信号分频并检出自动调谐的停止信号。
这种方式可避免接收某些干扰频率及强台附近的侧边峰信号。
Tc9316引脚功能如下。
①〜20脚与58-60脚可组合成最多60段LCD 驱动，由程序决定。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
相位控制电路 TC787AP
TC787AP是采用先进IC工艺设计制作的单片集成电路，可单电源工作，亦可双电源工作，主要适用于三相可控硅移相触发电路和三相三极管脉宽调制电路，以构成多种调压调速和变流装置。
该电路作为TCA785的换代产品，与目前国内市场上流行的KC系列电路相比，具有功耗小、功能强、输入阻抗高、抗干扰性能好、移相范围宽，外接元件少等优点；而且装调简便，使用可靠。
只需要一块这样的集成电路，就可以完成三块TCA785或五块KC系列器件组合（三块KC009或KC004，一块KC041，一块KC042）才能具有的三相移相功能。
因此TC787, TC788可广泛应用于三相全控，三相半控，三相过零等电力电子，机电小型化产品的移相触发系统，从而取代TCA785、KC009、KC004、KC042、KC042等同类电路，为提高整机寿命，缩小体积，降低成本提供了一种新的更加有效的途径。
一. 特点:
▪电路采用单电源工作，电源电压8V～15V。
▪三相触发脉冲调相角可在0～180°之间连续同步改变。
▪识别零点可靠，可方便地用作过零开关。
▪器件内部设计有交相锁定电路，抗干扰能力强。
▪可用于三相全控触发（6脚接VDD），也可用于三相半控触发（6脚接地）。
▪电路备有输出保护禁止端，可在过流过压时保护系统安全。
▪TC787输出为调制脉冲列，适用于触发可控硅及感性负载。
▪调制脉冲或方波的宽度可根据需要通过改变电容Cx而选择。
二. 电路原理和逻辑框图：
▪电路组成：
由三路相同的部分：同步过零和极性检测、锯齿波形成、锯齿波比较，经过抗
干扰锁定、脉冲形成等电路形成三相触发调制脉冲或方波，由脉冲分配电路实
现全控、半控的工作方式，再由驱动电路完成输出驱动。
▪电路原理：
三相同步电压经过T型网络进入电路，同步电压的零点设计为1/2电源电压（电
路输入端同步电压峰峰值不宜大于电源电压），通过过零检测和极性判别电路
检测出零点和极性后，在Ca、Cb、Cc三个电容上积分形成锯齿波。
由于采用集
中式恒流源，相对误差极小，锯齿波有良好的线性。
电容的选取应相对误差小，
产生锯齿波幅度大且不平顶为宜。
锯齿波在比较器中与移相电压比较取得交相
点，移相电压由4脚通过电位器或外电路调节而取得。
抗干扰电路具有锁定功
能，在交相点以后锯齿波或移相电压的波动将不能影响输出，保证交相唯一并
且稳定。
脉冲形成电路是由脉冲发生器给出调制脉冲（TC787），调制脉冲宽度可通过改
变Cx电容的值来确定，需要宽则增大Cx，窄则减小Cx, 1000P电容约产生100μS
的脉冲宽度。
被调制脉冲的频率-8/调制脉冲宽度。
脉冲分配及驱动电路是由6脚控制脉冲分配的输出方式，6脚接低电平VL，输
出为半控方式，12、11、10、9、8、7分别输出A、-C、B、-A、C、-B的单触发
脉冲，6脚接高电平VH，输出为全控方式，分别输出A、-C；-C、B；B、-A；-A、
C；C、-B；-B、A的双触发脉冲，用户可以选择。
5脚为保护端，当系统出现过
流过压时，将5脚置高电平VH，输出脉冲即被禁止。
5脚还可以用作过零触发
系统的控制端，输出端可驱动功率管，经脉冲变压器触发可控硅；也可直接驱
动光电耦合器，经隔离触发可控硅或驱动三级管。
▪逻辑框图：
三. 封装形式：该电路采用标准18线塑封。
四、管脚图与管脚功能表：
[表1]
管脚号符
号
功能
管脚
号
符
号
功能
1 Vc C相同步电压输
入
10 B B或B，-A输出
2 Vb B相同步电压输
入
11 -C -C或-C，B输出
3 VSS 地或负电源12 A A或A，-C输出
4 Vr 移相电压输入13 Cx 输出脉宽调整电容
5 Pi 禁止端（VH）14 Cb B相积分电容
6 Pc 全控VH/半控VL 15 Cc C相积分电容
7 -B -B或-B，A输出16 Ca A相积分电容
8 C C或C，-B输出17 VDD 正电源
9 -A -A或-A，C输出18 Va A相同步电压输入
五、波形图：
六、极限值和推荐工作条件：
七、电路参数：（表）
*注一：在同步信号为50HZ时，电容Ca、Cb、Cc建议采用0.15μF电容，相对误差小于5%，以锯齿波线性好，幅度大，不平顶为宜，幅度小可减小电容值，产生平顶则增大电容值。
*注二：电容Cx决定调制脉冲或输出方波的宽度，用0.01μ的电容，脉冲宽度为1mS.
*注三：在同步信号为50HZ的情况下，如希望输出调制脉冲或方波在0～180°范围满幅可调，则Cx的值应大于0.1μF.。
