led循环灯实验的电路原理
循环彩灯原理
循环彩灯原理
循环彩灯是一种常见的装饰灯，它的灯光可以呈现出循环变化
的效果，给人们带来视觉上的享受。
那么，循环彩灯的原理是什么呢？
首先，循环彩灯的原理是基于LED灯的发光原理。
LED是发光
二极管的英文缩写，它是一种半导体器件。
当电流通过LED时，电
子和空穴在半导体结合区重新结合，释放出能量，从而产生光。
而
循环彩灯中使用的LED灯具有多种颜色可选，通过不同的控制方式
可以实现颜色的变化。
其次，循环彩灯的原理还涉及到控制电路。
循环彩灯通常会配
有一个控制电路，通过这个电路可以控制LED灯的亮灭、颜色变化、亮度调节等功能。
控制电路可以通过预先设定的程序，实现LED灯
的循环变化效果。
同时，一些高级的循环彩灯还可以通过遥控器或
手机App进行控制，使得灯光的变化更加智能化和便捷。
此外，循环彩灯的原理还与供电系统有关。
LED灯的工作电压
一般比较低，所以循环彩灯通常会采用直流供电的方式。
供电系统
需要稳定的电压和电流输出，以确保LED灯的正常工作。
在循环彩
灯的设计中，供电系统的合理设计对于灯光效果的稳定性和持久性都至关重要。
总的来说，循环彩灯的原理主要涉及LED灯的发光原理、控制电路和供电系统。
通过这些原理的相互作用，循环彩灯可以呈现出丰富多彩的灯光效果，给人们的生活增添了一份色彩和乐趣。
希望本文的介绍可以帮助大家更好地理解循环彩灯的原理和工作方式。
单片机实训报告（8个LED指示灯循环移动）
单⽚机实训报告（8个LED指⽰灯循环移动）⼀、实验⽬的：通过所学汇编语⾔和C语⾔知识，熟悉并掌握单⽚机综合仿真实验仪的使⽤⽅法，学会使⽤Keil uVision2编写程序。
⼆、实验器材：单⽚机综合仿真实验仪、AT89C51、计算机、导线。
三、实验功能：利⽤定时计数器T0⼯作⽅式1，实现定时50ms，中断20次，实现精确定时1秒以控制8个LED指⽰灯从左到右间隔1秒时间循环移动，当LED指⽰灯移动次数到32次时，8个LED指⽰灯停⽌循环移动，蜂鸣器响1秒后停⽌声⾳提⽰；⼜接着控制8个LED指⽰灯从右到左间隔1秒时间循环移动，依此类推。
四、实验要求：只能利⽤单⽚机的4个P1⼝控制74HC138译码器以及蜂鸣器来实现上述功能，并对程序进⾏注解；注明：刚开始时，最左边的LED指⽰灯点亮，画出电路图。
五、计算定时/计数器的初值X（2^16-X）*1=50000,X=15536D=03CB0H.低8位送给TL0，⾼8位送给TH0，即（TL0）=0B0H，（TH0）=03CH六、实验原理图：七、实验参考程序：#includebit direct=1,speak=0,counter=0;int i=0,j=0,k=0,p=0,m,n;sbit P13=P1^3; //定义P1.3引脚main() //主函数{TMOD=0x01; //T0计数⽅式1TL0=0xb0; //定时50msTH0=0x3c;EA=1; //开T0中断ET0=1;TR0=1; //启动T0 while(1) //等待中断{while(speak){P13=~P13; //输出取反for(m=0;m<2;m++)for(n=0;n<2;n++);}if(counter){counter=0;TR0=1;if(direct&&!speak){P1=i;i++;if(i==8){j++;if(j==4){j=0;direct=0;speak=1;}elsei=0;}}else if(!direct&&!speak){i--; //循环右移P1=i;if(i==0){j++; //循环左移if(j==4) //移动周期{j=0;direct=1;speak=1;}elsei=8;}}}}}void time0(void) interrupt 1 //T0中断服务函数{ TR0=0; //重启动TL0=0xb0; //重装初值TH0=0x3c;if(speak){++p;if(p==20) //蜂鸣器响应时间{p=0;speak=0;}}else++k;if(k==20) //LED灯间隔1秒移动{k=0;counter=1;}elseTR0=1;}⼋、实验总结：通过这次实训,我拓宽了知识⾯,锻炼了能⼒,综合素质得到较⼤提⾼。
led和小灯泡串联实验的原理
led和小灯泡串联实验的原理1. 引言说到电路实验，很多人脑海中可能浮现出一堆电线、开关，还有那一闪一闪的灯泡。
嘿，今天我们就来聊聊一个有趣的话题——LED和小灯泡串联实验的原理。
这可不是单纯的科学课，而是一次刺激你脑细胞的探索之旅，绝对会让你觉得“哇，原来电路是这么好玩的！”2. 基本概念2.1 LED和小灯泡的区别首先，咱们得认识一下这两个“主角”。
LED，顾名思义就是“发光二极管”，它可真是个环保小能手，亮度高、能耗低，简直就是现代科技的宠儿。
而小灯泡嘛，老派得多，能耗大、发热厉害，但在一些老一辈心中，它可依旧是“电灯一哥”。
就像一对老朋友，虽然各有千秋，但一起玩耍还是挺有意思的。
2.2 串联电路的魅力接下来，我们得聊聊串联电路。
这就像是拉着手一起过马路，电流在这个电路里得按照顺序一个接一个地流过。
想象一下，电流就像是一个小小的舞者，必须按照规定的步伐在LED和小灯泡之间跳跃。
只要其中一个“舞者”摔了跟头，整个舞会可就要停下来了。
3. 实验过程3.1 准备材料话不多说，咱们来点实操。
准备材料的时候，咱们需要一颗LED、一只小灯泡、一根电池和几根电线。
别小看这些材料，它们可都是实验成功的关键啊！就像做菜一样，材料齐全，才能做出好菜来。
3.2 实验步骤把LED和小灯泡串在一起，接上电池。
哎呀，别着急，咱们先看看电流是怎么流动的。
电池给电流提供了动力，电流像个小邮递员一样，从电池出发，首先找到LED，接着再去找小灯泡。
只要电流在，两者都能发光；可一旦电流中断，那可就尴尬了，灯泡和LED都得“关灯睡觉”。
4. 原理解析4.1 电流与电压这时候，我们不得不提电流和电压的关系。
电流就像是水流，电压就是水的压力。
LED和小灯泡的不同在于它们对电压的“要求”不一样。
LED对电压的要求比较低，像个小孩子，渴望得到关注；而小灯泡则比较“霸道”，需要更高的电压才能发光。
因此在串联的时候，电流流过LED时，电压下降，接着流向小灯泡。
流水灯实验原理
流水灯实验原理
流水灯实验是一种常见的电子原型实验，其原理是利用计时器和移位寄存器来控制一组LED灯的亮灭状态，实现灯光顺序
循环变化的效果。
在流水灯实验中，LED灯的亮灭状态是由移位寄存器控制的。
移位寄存器是一个存储二进制数据的器件，它具有将数据从一个位置移动到另一个位置的功能。
通过这种移位操作，可以实现LED灯的顺序变化。
将多个LED灯连接到移位寄存器的输出引脚上，然后将计时
器的时钟信号连接到移位寄存器的时钟输入引脚上。
计时器的时钟信号用于触发移位寄存器的移位操作。
当计时器的时钟信号输入时，移位寄存器会将存储在其中的数据向移位方向移动一位。
移动之后，每个LED灯的状态就发
生了变化，从而实现了灯光顺序的循环变化。
为了控制LED灯的亮灭状态，可以使用二进制计数器作为移
位寄存器的输入。
二进制计数器的输出可以连接到LED灯的
输入引脚上，根据计数器的计数值决定LED灯的亮灭状态。
通过调节计时器的时钟频率和移位寄存器的移位方式，可以实现不同的流水灯效果。
例如，可以设置较快的时钟频率和循环移位的方式，使LED灯的亮灭状态快速顺序变化；或者设置
较慢的时钟频率和单向移位的方式，使LED灯的亮灭状态缓
慢顺序变化。
通过流水灯实验，可以更好地理解计时器、移位寄存器和LED灯的工作原理，同时也能够培养学生的实验操作能力和创新思维。
led循环灯实验的电路原理
LED循环灯实验电路原理1. 介绍LEDLED（Light Emitting Diode）是一种半导体材料制成的二极管，能够将电能转化为可见光。
LED具有功耗低、寿命长、响应速度快、体积小等特点，被广泛应用于照明、显示和指示等领域。
2. LED的工作原理LED是一种基于半导体材料的二极管，其内部由多个不同材料的层组成。
当正向电压施加到LED的一端，而负向电压施加到另一端时，LED就会开始工作。
LED的工作原理主要涉及以下几个部分：2.1 禁带和能带半导体材料中存在一个称为”禁带”的区域，禁带内的电子是不活跃的。
半导体材料的电子能级分为价带（Valence Band）和导带（Conduction Band），两者之间就是禁带。
在常温下，半导体中的电子主要集中在价带中。
2.2 能带间跃迁当电子从价带跃迁到导带时，它们将获取更高的能量，并且在跃迁中释放出光子，即产生光。
这种能带间的跃迁称为能带间跃迁。
2.3 共价键和空穴在半导体材料中，原子通过共享电子与相邻原子形成共价键。
当电子从共价键中被激发到导带时，在共价键原子周围会留下空缺，称为空穴。
空穴在半导体中的移动类似于电子的移动，可以帮助电流的传导。
2.4 P型和N型半导体利用醋酸酐或硼这样的材料对硅进行掺杂，可以形成P型半导体。
掺杂P型半导体的原子可以提供具有少数载流子的空穴。
通过使用五氮化磷（PNP）或三硼化氮（NPN）之类的化合物进行二次掺杂，可以形成N型半导体。
掺杂N型半导体的原子可以提供具有多数载流子的附加电子。
3. LED循环灯电路原理LED循环灯电路是一个简单的的切换电路，可以让多个LED按照一定顺序依次发光。
该电路基于微控制器或者计时器芯片，包括以下几个关键元件：3.1 LEDLED是本实验的核心元件，通过发光显示不同的状态。
3.2 电阻为了防止过电流过载烧毁LED，需要添加电阻限制电流。
电阻的阻值计算公式为：R = (V - Vf) / If其中： R为电阻阻值（单位：欧姆） V为电源电压（单位：伏特） Vf为LED的工作电压（单位：伏特） If为LED的额定电流（单位：安培）3.3 微控制器/计时器芯片控制LED的循环顺序和时间间隔，可通过微控制器或计时器芯片实现。

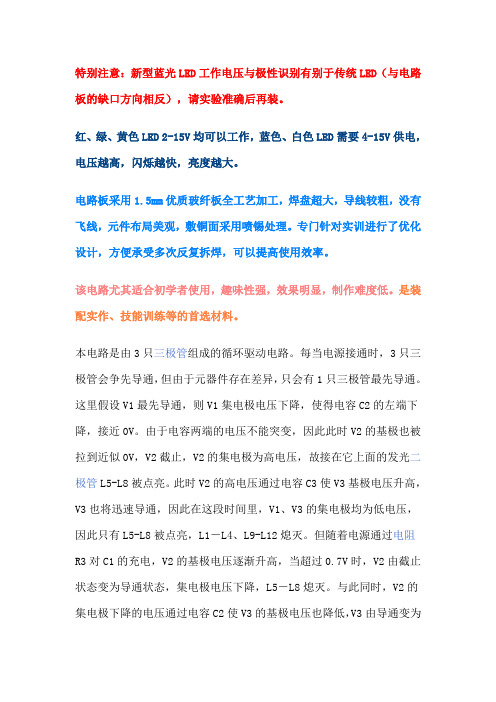

12LED循环灯(震荡电路)
特别注意：新型蓝光LED工作电压与极性识别有别于传统LED（与电路板的缺口方向相反），请实验准确后再装。
红、绿、黄色LED 2-15V均可以工作，蓝色、白色LED需要4-15V供电，电压越高，闪烁越快，亮度越大。
电路板采用1.5mm优质玻纤板全工艺加工，焊盘超大，导线较粗，没有飞线，元件布局美观，敷铜面采用喷锡处理。
专门针对实训进行了优化设计，方便承受多次反复拆焊，可以提高使用效率。
该电路尤其适合初学者使用，趣味性强，效果明显，制作难度低。
是装配实作、技能训练等的首选材料。
本电路是由3只三极管组成的循环驱动电路。
每当电源接通时，3只三极管会争先导通，但由于元器件存在差异，只会有1只三极管最先导通。
这里假设V1最先导通，则V1集电极电压下降，使得电容C2的左端下降，接近0V。
由于电容两端的电压不能突变，因此此时V2的基极也被拉到近似0V，V2截止，V2的集电极为高电压，故接在它上面的发光二极管L5-L8被点亮。
此时V2的高电压通过电容C3使V3基极电压升高，V3也将迅速导通，因此在这段时间里，V1、V3的集电极均为低电压，因此只有L5-L8被点亮，L1－L4、L9-L12熄灭。
但随着电源通过电阻R3对C1的充电，V2的基极电压逐渐升高，当超过0.7V时，V2由截止状态变为导通状态，集电极电压下降，L5－L8熄灭。
与此同时，V2的集电极下降的电压通过电容C2使V3的基极电压也降低，V3由导通变为截止，V3的集电极电压升高，L9-L12被点亮。
接下来，电路按照上面叙述的过程循环，3组12只发光二极管便会被轮流点亮，这些LED被均匀的排列呈一个圆形，不断的循环发光，达到流动的效果。
改变电容C1、C2、C3的容量可以改变循环速度，容量越小，循环速度越快。
电源使用2节5号干电池即可。
Multisim10 仿真模拟电路图（如下）：图中的电容实际为25V 47uF 实战操作成型图如下：灯的颜色可以自己设置，循环的时候颜色会更换。
led循环灯实验的电路原理
led循环灯实验的电路原理LED循环灯实验的电路原理LED循环灯实验是一种常见的电子实验，通过自制电路板和各种材料，可以制作一款简单的LED循环灯装置。
LED循环灯实验的电路原理是最核心的部分，下面就来详细介绍一下LED循环灯实验的电路原理。
LED是一种固态发光器件，与普通的灯泡不同，其发光原理是利用半导体材料的光电效应发出光。
而LED循环灯则是利用多个LED灯组成的数码管，可以显示数字或文字等，其电路原理主要包括以下几个部分：1.电源部分LED循环灯的电路首先需要一个合适的电源，一般来说需要使用交流/直流转换器将交流电转换为稳定的直流电。
在电路图中可以看到电源输入（VCC）端和地（GND）端。
2.计数器部分计数器部分是LED循环灯电路的核心部分，可以通过多种方式进行设计，最常见的有异步计数器。
异步计数器由多个触发器电路组成，触发器可以控制计数器的计数规则和计数方向。
计数器可以控制LED灯的亮灭状态。
3.分频器部分分频器可以将高频信号转换为低频信号，用于控制LED数码管的显示，使其能够稳定地显示数字或文字等。
分频器通常由多个触发器电路组成，并可以根据需要进行配置，以适应不同的显示需求。
4.串并转换器部分串并转换器是将串行数据转换为并行数据的电路，这在LED循环灯电路中非常重要。
串行数据可以通过数据总线逐个传输，而并行数据同时传输多个数据位，可以提高数据传输效率。
串并转换器通常由移位寄存器和触发器电路组成。
总之，以上是LED循环灯实验的电路原理基础部分，此外还会有很多其他的元器件和电路，如多路复用电路、解码器、锁存器电路等，这些元器件和电路可以根据需求和复杂度的不同进行灵活组合，以实现各种不同的LED循环灯效果。
总之，LED循环灯实验是一种非常好的电子学习和实践项目，通过设计和实现LED循环灯电路原理，可以提高电子技术的理论和实践能力，增强创新和实验精神，以及提高多方面的技能水平。
循环灯原理
循环灯原理循环灯，顾名思义就是能够循环显示不同内容的灯光装置。
它在现代社会中被广泛应用于交通信号灯、广告牌、舞台灯光等领域。
那么，循环灯的原理是什么呢？接下来，我们将深入探讨循环灯的原理及其工作方式。
首先，循环灯的原理基于LED（Light Emitting Diode，发光二极管）技术。
LED是一种半导体器件，能够将电能转化为光能。
在循环灯中，LED被用作光源，通过控制LED的亮灭和颜色变化来实现不同的显示效果。
与传统的白炽灯相比，LED具有能耗低、寿命长、响应速度快等优点，因此成为了循环灯的主要光源。
其次，循环灯的工作方式是通过控制电路来实现的。
在循环灯的电路中，通常会包括控制器、驱动器和LED灯组。
控制器负责接收外部信号，并根据信号的要求来控制LED的亮灭和颜色变化。
驱动器则负责提供适当的电压和电流给LED，以确保LED能够正常工作。
LED灯组则是由多个LED灯组成的整体，根据不同的显示需求来组合成不同的图案或文字。
最后，循环灯的原理还与控制信号有关。
控制信号可以是来自于定时器、传感器、遥控器等外部设备。
定时器可以按照预设的时间来控制循环灯的工作模式，比如交通信号灯就是通过定时器来控制红绿灯的切换。
传感器可以根据环境的变化来自动控制循环灯的亮度和颜色，比如夜间自动调节亮度的路灯。
而遥控器则可以通过无线信号来远程控制循环灯的开关和显示内容，比如舞台上的灯光效果。
综上所述，循环灯的原理是基于LED技术，通过控制电路和控制信号来实现不同的显示效果。
它在现代社会中扮演着重要的角色，为人们的生活和工作带来了诸多便利。
随着科技的不断进步，相信循环灯的应用领域将会更加广泛，其原理和工作方式也将会不断得到完善和提升。
三循环闪烁灯电路原理
三循环闪烁灯电路原理引言：闪烁灯是一种常见的电子元件，广泛应用于交通信号灯、警示灯、广告灯等场合。
三循环闪烁灯是一种特殊的闪烁灯电路，它通过三个循环的方式实现灯光的闪烁效果。
本文将介绍三循环闪烁灯电路的原理及其工作原理。
一、电路原理三循环闪烁灯电路由三个循环组成，每个循环包含一个电阻、一个电容和一个LED灯。
其中，电阻用于限制电流，电容用于存储电荷，LED灯用于发光。
电路的工作原理如下：1. 第一个循环：第一个循环的电阻和电容串联，接在电源的正极和负极之间。
当电路通电时，电容开始充电，电流逐渐增大，直到达到电容的充电时间常数。
此时，电容的电压达到最大值，LED灯开始发光。
2. 第二个循环：第一个循环的电容通过一个NPN型晶体管连接到第二个循环。
晶体管的基极接收到第一个循环电容电压的信号后，开始导通，从而使第二个循环的电容开始充电。
与第一个循环类似，当第二个循环的电容电压达到最大值时，第二个LED灯开始发光。
3. 第三个循环：第二个循环的电容通过一个PNP型晶体管连接到第三个循环。
当第二个循环的电容电压达到最大值时，PNP晶体管开始导通，使第三个循环的电容开始充电。
当第三个循环的电容电压达到最大值时，第三个LED灯开始发光。
4. 循环重复：当第三个LED灯发光时，第一个循环的电容电压开始下降，导致第一个LED灯熄灭。
随后，第二个循环的电容电压开始下降，导致第二个LED灯熄灭。
最后，第三个循环的电容电压开始下降，导致第三个LED灯熄灭。
整个循环过程会不断重复，从而实现三个LED灯的闪烁效果。
二、工作原理三循环闪烁灯电路的工作原理是基于电容的充放电过程和晶体管的导通控制。
具体步骤如下：1. 电容充电：当电路通电时，第一个循环的电容开始充电，其电压逐渐增大。
当电容电压达到最大值时，第一个LED灯开始发光。
2. 晶体管导通：第一个循环的电容电压通过晶体管的基极信号传递到第二个循环，使得第二个循环的电容开始充电。
三个LED灯循环的原理
三个LED灯循环的原理LED灯循环是一种常见的LED灯控制方式，它能够使多个LED灯以一定的顺序依次亮起。
在一个LED灯循环中，LED灯的亮度、颜色以及亮起的顺序都可以根据需求进行调整和定制。
下面将从硬件、电路和编程控制的角度分别对LED灯循环的原理进行详细介绍。
首先，从硬件角度来看，一个基本的LED灯循环至少需要三个LED灯，这三个LED灯可以是同一种颜色的，也可以是不同颜色的。
每个LED灯都由一个发光二极管组成，它能够在正向电压作用下发光。
LED灯的亮度和颜色根据给定的电流和电压来决定，因此在选择和布置LED灯时需要考虑如何提供合适的电源和控制电路。
LED灯循环的电路通常由一个或多个开关、电阻和电容组成。
开关通过控制电流的通断来控制LED灯的亮灭；电阻用来限制电流的大小，以免损坏LED 灯；电容则用来提供稳定的电源，保证LED灯的亮度和颜色不会因电压波动而产生变化。
此外，还可以使用功率放大器、模拟综合器等器件对LED灯进行驱动和控制，以实现更复杂的灯光效果。
其次，从电路的角度来看，LED灯循环可以通过串联方式和并联方式实现。
串联方式是将多个LED灯依次连接起来，其中每个LED灯的正极与前一个LED 灯的负极相连，这样可以形成一个电路的环路。
并联方式是将多个LED灯同时连接到电路上，其中每个LED灯的正负极分别与电源的正负极相连，这样可以形成一个平行的电路。
对于串联方式，由于灯珠之间的连接是串联的，所以每个灯珠之间的电流是相等的，但电压会根据LED灯的特性而有所不同。
因此，需要提供合适电压和电阻来匹配各个LED灯的特性。
在串联方式下，只需要一个开关来控制整个电路的通断即可。
对于并联方式，每个LED灯都有自己的电流和电压，因此需要提供相应的电阻和电源来匹配每个LED灯的特性。
在并联方式下，可以通过一个开关控制整个电路的通断，也可以通过多个开关控制每个LED灯的亮灭。
此外，还可以通过调节电阻的大小或使用可调电源来改变LED灯的亮度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
led循环灯实验的电路原理
电路原理：LED循环灯实验电路是一种基本电子电路，由电源、集
成电路、电容、电阻、开关和LED组成。
电源：LED循环灯实验电路的电源可以采用直流电源、交流电源或者
干电池，一般采用DC 9V电源。
集成电路：集成电路是LED循环灯实验的控制中心，可以实现对LED
循环灯的控制。
常见的集成电路有NE555计时器、CD4017分频器等。
电容：电容是LED循环灯实验中常见的元件之一，一般采用电解电容
或陶瓷电容。
电容可以对电路中的电流和电压进行滤波、储能等作用。
电阻：LED循环灯实验电路中的电阻也是非常重要的元件，可以起到
分压、限流、调节电流等作用。
一般采用金属膜电阻、碳膜电阻、可
调电阻等。
开关：开关是LED循环灯实验电路的重要控制元件，负责控制LED的开关操作。
开关有机械开关和电子开关两种。
在LED循环灯实验中，
常用的是电子开关。
LED：LED是LED循环灯实验中最核心的元件，可以发出不同颜色的光。
LED的电压和电流特性有所不同，需要根据具体要求进行选择。
以上是LED循环灯实验电路中常见元件和电路原理的简介。
在实验中，根据具体要求，可以进行元件的选择和组合，以实现不同的功能和效果。
