液压换向阀阀芯卡紧故障分析

液压换向阀阀芯卡紧故障分析目前，液压系统中广泛使用的各种液压换向阀中，均存在着阀芯卡紧现象。

其中有液压卡紧，也有机械卡紧。

为解决液压卡紧，国内外都在设计中采用阀芯外工作表面加工若干个平衡槽的办法，其效果很好。

对于机械卡紧也都制定了一些相应的技术规范来限制其配合间隙和偏心量等主要影响因素。

但尽管这样，卡紧现象仍时有发生，下面就卡紧产生的原因和解决办法作详细讨论。

1 产生卡紧的原因1.1 液压卡紧来自滑阀副几何形状误差和同轴度误差所引起的径向不平衡压力，即液体在高压下通过偏心环状锥形间隙，并且沿液体流动方向缝隙是逐渐扩大的，这时就会产生通常所说的液压卡紧现象。

1) 阀芯因加工误差而带有倒锥(锥体大端朝向高压腔)，在阀芯与阀孔中心线平行且不重合时，阀芯受到径向不平衡力的作用。

使阀芯和阀孔的偏心矩越来越大，直到两者表面接触而发生卡紧现象。

此时，径向不平衡力达到最大值。

2) 阀芯无几何形状误差，但是由于装配误差使阀芯在阀孔中歪斜放置，或者颗粒状污染物凝聚楔入阀孔与阀芯的间隙，使阀芯在孔中偏斜放置，产生很大的径向不平衡力及转矩。

3) 在加工或工序间转移过程中，将阀芯碰伤，有局部凸起及残留毛刺。

这时凸起部分背后的液压流将造成较大的压降，产生一个使凸起部分压向阀孔的力矩。

这也是液压卡紧的一种成因。

4) 设计时为防止径向不平衡力的产生，杜绝液压卡紧，在阀芯上开若干个环形槽，以均衡阀芯受到的径向压力，一般称为平衡槽。

但在加工中有时环形槽与阀芯不同心；或由于淬火变形，造成磨削后环形槽深浅不一，这样亦会产生径向不平衡力导致液压卡紧。

1.2 机械卡紧换向阀在使用中除发生液压卡紧外，有时还会发生机械卡紧，机械卡紧一般有下列原因。

1) 液压油中的污染物(如砂粒、铁屑、漆皮)楔入阀芯与阀孔间隙使之卡紧。

2) 阀芯与阀孔配合间隙过小造成卡紧。

3) 对于手动换向阀，由于其结构上的原因，阀芯、阀孔都较长，因而存在着直线度误差。

又由于残余应力的存在，有时会使阀芯在使用中产生弯曲，严重时阀芯与阀孔间会产生较大的接触压力，阀芯运动时产生摩擦，造成阀芯运动阻滞，产生机械卡紧。

同时，由于弯曲会导致某些台肩的偏置，这些偏置的台肩在高压油的作用下，又很容易产生液压卡紧。

4) 对于组合式多路换向阀，由于其结合面的平面度误差，或结合面有凸起的磕伤，以及组合螺栓预紧力过大等原因也容易造成阀孔变形而导致卡紧。

5) 无论是组合式还是整体式多路换向阀都设计有上、下盖或是定位套等定位件。

由于这些组成件的偏心也容易引起阀芯的偏置，因而导致运动阻滞，造成卡紧。

2 避免卡紧现象的措施1) 滑阀的液压卡紧是共性问题，不仅换向阀有，其他液压阀也存在，故传统设计中都有避免卡紧的措施，严格控制阀芯、阀孔的制造精度，一般，阀芯和阀孔的圆柱度允差为0.3 μm，表面粗糙度：阀芯为Ra0.2，阀孔为Ra 0.4，两者配合间隙为0.6～ 0.12 μm，并在阀芯的适当位置(靠近高压区侧)上开设环形槽，宽0.5～1 mm，深约 0.5 mm，且环形槽要与外圆保证同心。

2) 阀芯的精度允许时，可以磨顺锥(即小端朝向高压区)，结构允许的情况下，可以采用锥形台肩，台肩小端朝向高压区，有利于阀杆径向对中。

3) 仔细清除芯上各台肩及阀孔沉割槽边上的毛刺。

仔细清除热处理件的氧化皮，且在转序时利用工位器具防止零件磕碰。

4) 装配过程中要防止零件磕碰，要注意清洁，各螺栓的预紧力要适当，以防阀孔变形。

5) 要保证液压系统的清洁度，防止油液被污染。

6) 提高阀体的铸造质量，减少阀芯的热处理残余应力，防止弯曲变形。

7) 对于组合式换向阀，为了消除阀片间结合面平面度对卡紧的影响，可使其中一个面的中间部分低1～2 μm，这既可减少阀孔的变形，又不致影响结合面的密封。

其示意图如图1 。

图1 消除结合面平面度对卡紧影响的示意图3 实例下面向读者介绍一种平衡阀芯径向压力，防止液压卡紧的结构。

某整体式手动多路换向阀中，全部内腔和油道都是由机械加工而成，没有铸造腔室。

这样既可避免由于铸造阀腔粘砂而导致的系统污染，又具有工艺简单、制造成本低的特点。

在该阀中，卸荷阀的控制油路受换向阀芯控制，见图2。

图2 整体式手动多路换向阀图3 换向阀芯A-A截面图2所示为换向阀芯处在中立位置，卸荷阀处卸载状态。

当换向阀芯下行至其台肩全部挡住卸载孔a时，切断了控制口的卸载通道。

卸荷阀关闭，系统处工作状态，此时换向阀芯处于“提升”位置。

换向阀芯A-A截面上的3个均布小孔与卸载控制通道a相通，见图3。

由于小孔外端面积大于通道a的面积，所以高压油的压力均匀地作用在阀杆上，消除了阀杆由于单侧受力而产生的卡紧，效果很好。

换向阀卡死摘液压 2009-07-28 22:21:07 阅读116 评论0 字号：大中小订阅换向阀的故障有：阀不能换向或换向动作缓慢，气体泄漏，电磁先导阀有故障等。

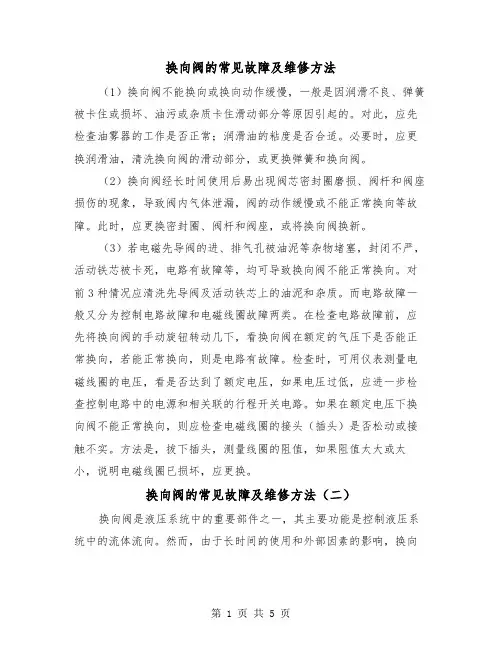

（1）换向阀不能换向或换向动作缓慢，一般是因润滑不良、弹簧被卡住或损坏、油污或杂质卡住滑动部分等原因引起的。

对此，应先检查油雾器的工作是否正常；润滑油的粘度是否合适。

必要时，应更换润滑油，清洗换向阀的滑动部分，或更换弹簧和换向阀。

（2）换向阀经长时间使用后易出现阀芯密封圈磨损、阀杆和阀座损伤的现象，导致阀内气体泄漏，阀的动作缓慢或不能正常换向等故障。

此时，应更换密封圈、阀杆和阀座，或将换向阀换新。

（3）若电磁先导阀的进、排气孔被油泥等杂物堵塞，封闭不严，活动铁芯被卡死，电路有故障等，均可导致换向阀不能正常换向。

对前3种情况应清洗先导阀及活动铁芯上的油泥和杂质。

而电路故障一般又分为控制电路故障和电磁线圈故障两类。

在检查电路故障前，应先将换向阀的手动旋钮转动几下，看换向阀在额定的气压下是否能正常换向，若能正常换向，则是电路有故障。

检查时，可用仪表测量电磁线圈的电压，看是否达到了额定电压，如果电压过低，应进一步检查控制电路中的电源和相关联的行程开关电路。

如果在额定电压下换向阀不能正常换向，则应检查电磁线圈的接头（插头）是否松动或接触不实。

方法是，拔下插头，测量线圈的阻值，如果阻值太大或太小，说明电磁线圈已损坏，应更换。

（一）电磁铁通电，阀芯不换向；或电磁铁断电，阀芯不复位；1．检查电磁铁的电源电压是否符合使用的要求，如电源电压太低，则电磁铁推力不足，不能推动阀芯正常换向。

2．阀芯卡住。

如果电磁换向阀的各项性能指标都合格，而在使用中出现上述故障，主要检查使用条件是否超过规定的指标。

如工作的压力，通过的流量，油温以及油液的过滤精度等。

再检查复位弹簧是否折断或卡住。

对于板式连接的电磁换向阀，应检查安装底板表面的不平度，以及安装螺钉是否拧得太紧，以至引起阀体变形。

另外，阀芯磨削加工时的毛刺、飞边，被挤入径向平衡槽中未清除干净，在长期工作中，被油流冲出挤入径向间隙中使阀芯卡住，这时应拆开仔细清洗。

3．电磁换向阀的轴线，必须按水平方向安装。

如垂直安装，受阀芯、衔铁等零件重量的影响，将造成换向或复位的不正常。

4．有专用泄油口的电磁换向阀，泄油口没有接回油箱，或泄油管路背压太高，造成阀芯“闷死”，不能正常工作。

（二）电磁铁烧毁1.电源电压比电磁铁规定的使用电压高而引起线圈过热。

2．推杆伸出长度过长，与电磁铁的行程配合不当，电磁铁衔铁不能吸合，使电流过大，线圈过热。

当第一个电磁铁因其他原因烧毁后，使用者自行更换电磁铁时更容易出现这种情况。

由于电磁铁的衔铁与铁芯的吸合面到与阀体安装表面的距离误差较大，与原来电磁铁相配合的推杆的伸出长度就不一定能完全适合更换后的电磁铁。

如更换后的电磁铁的安装距离比原来的短，则与阀装配后，由于推杆过长，将有可能使衔铁不能吸合，而产生噪声，抖动甚至烧毁。

如果更换的电磁铁的安装距离比原来的长，则与阀装配后，由于推杆显得短了，在工作时，阀芯的换向行程比规定的行程要小，阀的开口度也变小，使压力损失增大，油液容易发热，甚至影响执行机构的运动速度。

因此，使用者自行更换电磁铁时，必须认真测量推杆的伸出长度与电磁铁的配合是否合适，绝不能随意更换。

以上各项引起电磁铁烧毁的原因主要出现于交流型的电磁铁，直流电磁铁一般不致于因故障而烧毁。

3．换向频率过高，线圈过热。

（三）干式型电磁阀换向阀推杆处外渗漏油：1．一般电磁阀两端的油腔是泄油腔或回油腔，应检查该腔压力是否过高。

如果在系统中多个电磁阀的泄油或回油管道串接在一起造成背压过高，则应将它们分别单独接回油箱。

2．推杆处的动密封“O”形密封圈磨损过大，应更换。

（四）板式连接电磁换向阀与底板的接合面处渗油：1．安装底板应磨削加工，光洁度达0.8，同时应有不平度误差要求100：0.01，并不得凸起。

2.安装螺钉拧得太松。

3.螺钉材料不符合要求，强度不够。

目前，许多板式连接电磁换向阀的安装螺钉均采用合金钢螺钉。

如果原螺钉断裂或丢失，随意更换一般碳钢螺钉，会因受油压作用引起拉伸变形，造成接合面的渗漏。

4．电磁换向阀底面“O”形密封圈老化变质，不起密封作用，应更换。

（五）湿式型电磁铁吸合释放过于迟缓：电磁铁后端有个密封螺钉，在初次安装工作时，后腔存有空气。

当油液进入衔铁腔内时，如后腔空气释放不掉，将受压缩而形成阻尼，使动作迟缓。

应在初次使用时，拧开密封螺钉，释放空气，当油液充满后，再拧紧密封。

（六）长期使用后，执行机构出现运动速度变慢：推杆因长期撞击，磨损变短，或衔铁与推杆接触点磨损，使阀芯换向行程不足，引起油腔开口变小，通过流量减小。

应更换推杆或电磁铁。

（七）油流实际沟通方向不符合图形符号标志的方向：这是使用中很可能出现的问题。

我国有关部门制订颁发了液压元件的图表符号标准，但是，许多产品由于结构的特殊，实际通路情况与图形符号的标准是不符合的，如图34表示二位四通单电磁铁弹簧复位型电磁换向阀的液压图形符号，滑阀机能为I1型（C型），电磁铁符号画在右边，初始位置的通路形式为P→；B→O （T）；当电磁铁通电吸合时为P→B；A→O（T）。

但实际上，这种结构形式的电磁换向阀按设计图纸的绘制方法，电磁铁是安装在左边的。

通路型式因阀芯结构的不同也有二种；一种是如图所示，另一种正好相反，即在初始位置是P→B沟通，A→O（T）沟通，如图35所示。

因此，在设计或安装电磁阀的油路系统时，就不能单纯按照标准的液压图形符号，而应该根据产品的实际通路情况来决定。

如果已经造成差错，那么，对于三位型阀可以采用调换电气线路的办法解决。

对于二位阀，可以将电磁铁及有关零件调头安装的方法解决，如仍无法更正时，只得调换管路位置，或者采用增加过渡通路板的方法弥补。

总之，我们应该知道，标准的液压图形符号，仅仅代表一种类型阀的代号，并不代表具体阀的结构。

系统的设计和安装应根据各生产厂提供的产品样本进行。

这种情况对电液换向阀、液动换向阀、手动换向阀是完全相似的。
