电子元器件的检测与筛选方法

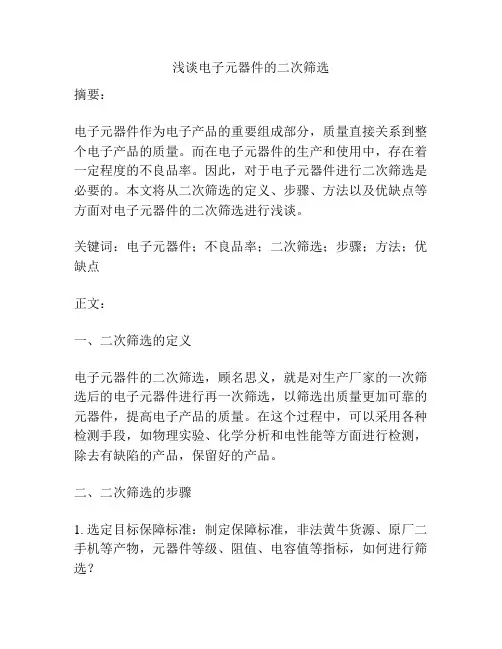

浅谈电子元器件的二次筛选
浅谈电子元器件的二次筛选摘要：电子元器件作为电子产品的重要组成部分，质量直接关系到整个电子产品的质量。
而在电子元器件的生产和使用中，存在着一定程度的不良品率。
因此，对于电子元器件进行二次筛选是必要的。
本文将从二次筛选的定义、步骤、方法以及优缺点等方面对电子元器件的二次筛选进行浅谈。
关键词：电子元器件；不良品率；二次筛选；步骤；方法；优缺点正文：一、二次筛选的定义电子元器件的二次筛选，顾名思义，就是对生产厂家的一次筛选后的电子元器件进行再一次筛选，以筛选出质量更加可靠的元器件，提高电子产品的质量。
在这个过程中，可以采用各种检测手段，如物理实验、化学分析和电性能等方面进行检测，除去有缺陷的产品，保留好的产品。
二、二次筛选的步骤1. 选定目标保障标准：制定保障标准，非法黄牛货源、原厂二手机等产物，元器件等级、阻值、电容值等指标，如何进行筛选？2. 筛选方法的选择：确定所使用的检测手段和筛选方法，如哪种方法更为实用。
3. 制定筛选计划：设定筛选方案，包括时间、人员等资源的安排，保障计划最大化地发挥效益。
4. 筛选试验的设立：设置筛选试验的样本数据，可以利用实验物理实验、化学分析和电性能等方面进行检测。
5. 对筛选结果的统计和分析：将实验数据进行统计，通过分析，找出误差的原因，从而加强电子元器件检测，确保筛选效果。
三、二次筛选的方法1. 物理实验法：采用显微镜等物理实验仪器，对电子元器件进行观察和检验。
2. 化学分析法：采用表面剥蚀法、酸洗法等对电子元器件进行分析。
3. 电性能检测法：采用电性能测试仪等电子仪器检测元器件的电性能。
4. 其他方法：如 X 光检测、红外线检测等。
根据元器件的不同情况选择合适的方法进行检测。
四、二次筛选的优缺点1. 优点：提高产品质量，增强产品的可靠性和稳定性；防范原材料样品的混淆；有效防止假冒伪劣产品进入市场；有益于企业和消费者形象和信誉。
2. 缺点：增加生产成本；增加生产时间；需要设备，人力、时间和资金等的投入。
电子元器件筛选方案的制定及筛选项目介绍
电子元器件筛选方案的制定及筛选项目介绍电子元器件是电子设备中不可或缺的组成部分，其质量和性能对整个电子产品的稳定性和可靠性具有重要影响。
因此，制造商在设计和生产过程中需要制定合适的电子元器件筛选方案，以确保所选用的元器件能够满足产品的需求。
以下将介绍电子元器件筛选方案的制定及一些常见的筛选项目。
1.确定产品需求：在制定电子元器件筛选方案之前，首先需要明确产品的需求，包括性能、功能和质量等方面的要求。
这些要求将直接影响筛选项目的选择和具体的筛选指标。
2.熟悉市场情况：了解市场上常见的电子元器件品牌和型号，以及它们的性能特点和质量水平。
这有助于制定合适的筛选方案，选择可靠、耐用的元器件。
3.选择合适的供应商：供应商的信誉和服务质量对电子元器件的质量和可靠性有很大影响，因此在筛选方案中要考虑选择合适的供应商。
可以通过询价、产品质量认证和用户评价等方式来筛选供应商。
4.制定筛选流程：根据产品需求和市场情况，制定电子元器件筛选流程。
流程包括筛选项目的选择、筛选指标的制定、测试方法的确定等。
1.尺寸和封装：根据产品设计的空间限制和焊接工艺要求，筛选合适的尺寸和封装形式的元器件。
常见的封装形式有贴片封装、插入式封装等。
2.电气参数：筛选元器件的电气参数符合产品需求，如电压、电流、功率、电阻、容量等。
这些参数对产品的性能和稳定性有重要影响。
3.工作温度范围：根据产品的使用环境，筛选能够在合适温度范围内正常工作的元器件。
工作温度范围过小或过大都会影响电子元器件的可靠性。
4.寿命和可靠性：选择具有较长使用寿命和高可靠性的元器件。
可以通过了解供应商提供的质量数据和用户评价来评估元器件的寿命和可靠性。
5.成本：根据产品的成本预算，筛选具有合适价格的元器件。
需要综合考虑元器件的性能和价格，选择性价比较高的选项。
总结：电子元器件筛选方案的制定是确保电子产品质量和可靠性的重要步骤。
通过明确产品需求、熟悉市场情况、选择合适的供应商以及制定筛选流程和筛选项目，可以选择到符合产品要求的电子元器件。
电子元器件检测与测试方法
电子元器件的筛选与检测动手准备元器件之前，最好对照电路原理图列出所需元器件的清单。
为了保证在试制的过程中不浪费时间，减少差错，同时也保证制成后的装置能长期稳定地工作，待所有元器件都备齐后，还必须对其筛选检测。
在正规的工业化生产中，都设有专门的元器件筛选检测车间，备有许多通用和专用的筛选检测装备和仪器，但对于业余电子爱好者来说，不可能具备这些条件，即使如此，也绝不可以放弃对元器件的筛选和检测工作，因为许多电子爱好者所用的电子元器件是邮购来的，其中有正品，也有次品，更多的是业余品或利用品，如在安装之前不对它们进行筛选检测，一旦焊入印刷电路板上，发现电路不能正常工作，再去检查，不仅浪费很多时间和精力，而且拆来拆去很容易损坏元件及印刷电路板。
⑴外观质量检查拿到一个电子元器件之后，应看其外观有无明显损坏。
如变压器，看其所有引线有否折断，外表有无锈蚀，线包、骨架有无破损等。
如三极管，看其外表有无破损，引脚有无折断或锈蚀，还要检查一下器件上的型号是否清晰可辨。
对于电位器、可变电容器之类的可调元件，还要检查在调节范围内，其活动是否平滑、灵活，松紧是否合适，应无机械噪声，手感好，并保证各触点接触良好。
各种不同的电子元器件都有自身的特点和要求，各位爱好者平时应多了解一些有关各元件的性能和参数、特点，积累经验。
⑵电气性能的筛选要保证试制的电子装置能够长期稳定地通电工作，并且经得起应用环境和其它可能因素的考验，对电子元器件的筛选是必不可少的一道工序。
所谓筛选，就是对电子元器件施加一种应力或多种应力试验，暴露元器件的固有缺陷而不破坏它的完整性。
筛选的理论是：如果试验及应力等级选择适当，劣质品会失效，而优良品则会通过。
人们在长期的生产实践中发现新制造出来的电子元器件，在刚投入使用的时候，一般失效率较高，叫做早期失效，经过早期失效后，电子元器件便进入了正常的使用期阶段，一般来说，在这一阶段中，电子元器件的失效率会大大降低。
过了正常使用阶段，电子元器件便进入了耗损老化期阶段，那将意味着寿终正寝。

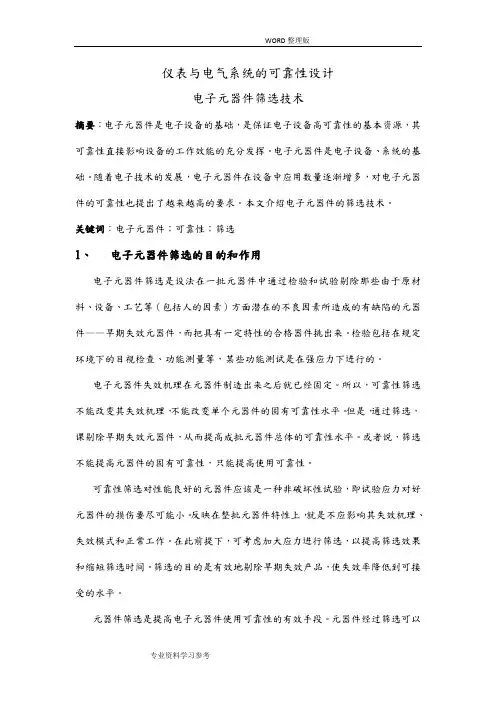

电子元器件筛选技术
仪表与电气系统的可靠性设计电子元器件筛选技术摘要：电子元器件是电子设备的基础，是保证电子设备高可靠性的基本资源，其可靠性直接影响设备的工作效能的充分发挥。
电子元器件是电子设备、系统的基础。
随着电子技术的发展，电子元器件在设备中应用数量逐渐增多，对电子元器件的可靠性也提出了越来越高的要求。
本文介绍电子元器件的筛选技术。
关键词：电子元器件；可靠性；筛选1、电子元器件筛选的目的和作用电子元器件筛选是设法在一批元器件中通过检验和试验剔除那些由于原材料、设备、工艺等（包括人的因素）方面潜在的不良因素所造成的有缺陷的元器件——早期失效元器件，而把具有一定特性的合格器件挑出来。
检验包括在规定环境下的目视检查、功能测量等，某些功能测试是在强应力下进行的。
电子元器件失效机理在元器件制造出来之后就已经固定。
所以，可靠性筛选不能改变其失效机理，不能改变单个元器件的固有可靠性水平。
但是，通过筛选，课剔除早期失效元器件，从而提高成批元器件总体的可靠性水平。
或者说，筛选不能提高元器件的固有可靠性，只能提高使用可靠性。
可靠性筛选对性能良好的元器件应该是一种非破坏性试验，即试验应力对好元器件的损伤要尽可能小。
反映在整批元器件特性上，就是不应影响其失效机理、失效模式和正常工作。
在此前提下，可考虑加大应力进行筛选，以提高筛选效果和缩短筛选时间。
筛选的目的是有效地剔除早期失效产品，使失效率降低到可接受的水平。
元器件筛选是提高电子元器件使用可靠性的有效手段。
元器件经过筛选可以发现并剔除在制造、工艺、材料方面的缺陷和隐患。
元器件筛选对空空导弹这样在飞行任务期间没有可能维修、可靠性指标要求又很高的产品尤为重要。
2、电子元器件筛选分类电子元器件按照筛选性质分类可以分为四大类：①检查筛选：显微镜检查筛选；红外线非破坏性检查筛选；X射线非破坏性检查筛选。
②密封性筛选：液浸检漏筛选；氦质谱检漏筛选；放射性示踪检漏筛选；湿度实验筛选。
③环境应力筛选：振动、冲击、离心加速度筛选；温度冲击筛选。
常用电子元器件筛选方法概述
60│INTELLIGENT SENSING│智能传感常用电子元器件筛选方法概述A Survey of Screening Methods for Common Electronic Components•江苏自动化研究所 蒋勇Jiang Yong摘 要：电子元器件作为电子系统和设备最基本的单元，其可靠性直接影响系统及设备的可靠性与稳定性，因此二次筛选是电子元器件在装机使用前可靠性的重要保障过程。
为了使工程技术人员更加方便的开展电子元器件的筛选，本文系统地阐述了常用电子元器件二次筛选的基本概念、常用电子元器件的分类、筛选目的，并对筛选流程、试验方法等进行了详细的梳理和总结。
关键词：电子元器件；筛选；检测方法；失效Abstract: As the most basic unit of electronic system and equipment, the reliability of electroniccomponents play an important role of the reliability and stability of the entire system andequipment. Secondary screening becomes an ubiquitous scheme to ensure the reliability ofelectronic components before installation and usage. The paper highlights the basic conceptsofsecondary screening of common electronic components, the catogories of common electroniccomponents, screening procedures, test methods, screening purposes, etc.Key words: Electronic components; Screening; Screen methods;Invalid【中图分类号】TN61 【文献标识码】B 文章编号1606-5123（2020）09-0060-03引言电子元器件是构成电子产品最基本的部件，也是制造过程较为常见的物料。

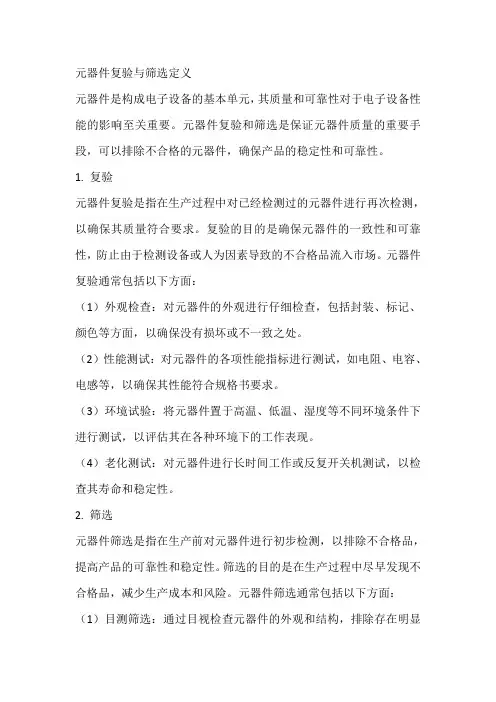

元器件复验与筛选的定义
元器件复验与筛选定义
元器件是构成电子设备的基本单元，其质量和可靠性对于电子设备性能的影响至关重要。
元器件复验和筛选是保证元器件质量的重要手段，可以排除不合格的元器件，确保产品的稳定性和可靠性。
1. 复验
元器件复验是指在生产过程中对已经检测过的元器件进行再次检测，以确保其质量符合要求。
复验的目的是确保元器件的一致性和可靠性，防止由于检测设备或人为因素导致的不合格品流入市场。
元器件复验通常包括以下方面：
（1）外观检查：对元器件的外观进行仔细检查，包括封装、标记、颜色等方面，以确保没有损坏或不一致之处。
（2）性能测试：对元器件的各项性能指标进行测试，如电阻、电容、电感等，以确保其性能符合规格书要求。
（3）环境试验：将元器件置于高温、低温、湿度等不同环境条件下进行测试，以评估其在各种环境下的工作表现。
（4）老化测试：对元器件进行长时间工作或反复开关机测试，以检查其寿命和稳定性。
2. 筛选
元器件筛选是指在生产前对元器件进行初步检测，以排除不合格品，提高产品的可靠性和稳定性。
筛选的目的是在生产过程中尽早发现不合格品，减少生产成本和风险。
元器件筛选通常包括以下方面：（1）目测筛选：通过目视检查元器件的外观和结构，排除存在明显
缺陷或不合格的元器件。
（2）参数筛选：对元器件的各项参数进行测试，如电压、电流、频率等，以排除不符合规格要求的元器件。
（3）破坏性试验：对元器件进行超出正常工作范围的测试，以加速其失效，从而发现潜在的不合格品。
（4）统计筛选：通过统计方法对大量元器件进行检测，以评估其质量和可靠性水平。
电子元器件的筛选与电子元器件质量控制
电子元器件的筛选与电子元器件质量控制摘要：对电子元器件进行科学地筛选，并对其品质进行有效地控制，以保证其性能的完全发挥。
焊接性能测定仪是用于电子产品生产、筛选、复检、组装之前的焊接性能检测设备。
它包括温度、润湿力、浸渍深度、浸渍速率、浸渍时间等技术指标，并根据有关标准和实践，对可焊性试验机进行了标定。
因此，我们要加强对电子元器件的筛选和品质的管理，以提高产品的筛选能力，从而提高产品的质量管理水平。
关键词：电子元器件筛选；质量控制引言由于电子元器件在电子产品生产及其质量控制中的重要作用，长期以来，针对电子元器件质量控制的研究就从未停止，国内外研究学者都针对其质量控制方法开展过一系列研究，并切实取得了一定的研究成果。
但根据本文对现有研究文献的梳理与分析发现，当前研究多从电子产品生产厂商的角度出发开展研究，却鲜有人关注到电子元器件供应商对电子元器件的筛选与审查，基于此，本文从供应商和厂商两个角度出发，对电子元器件筛选与质量控制的研究具有较高创新意义。
1电子元器件的筛选概述对电子元器件进行筛选的原因是厂家在进行筛选之后，没有满足用户对其质量上的要求，因此就要对电子元器件在厂家筛选的基础上再一次进行筛选，同时这也是对厂家筛选工作的补充和验证。
电子元器件在成产时会受很多因素的影响，比如：人为因素、原材料、设备条件的限制、工艺条件等，这些因素都会使产品无法全部满足用户要求的水平，同时这些因素也会导致部分电子元器件存在缺陷，而这些存在缺陷的产品，其使用寿命就会大大缩减，使之成为早期失效产品。
因此在对电子元器件进行筛选时就要选用不同的模式，使其通过有关的试验，进一步来提高电子元器件在使用时的可靠性。
2电子元器件筛选与质量控制的重要性在对电子元器件筛选及其质量控制开展研究之前，我们首先需要明确电子元器件筛选及其质量控制的必要性与重要性，进而明确其筛选与质量控制工作的具体工作要求，以为后续的方法研究奠定坚实基础。
具体而言，电子元器件的质量会对电子产品的质量产生直接影响，因此电子元器件的质量检测成了电子产品生产企业关注的重点之一，但电子元器件的筛选与质量控制却不是电子产品生产厂商的职责，而是电子元器件生产与加工企业的重要职责。
电子元器件进货检验标准
电子元器件进货检验标准
首先，我们来看外观检验。
外观检验是最直观的检验方法，通过目视和简单的
测量，可以初步了解元器件的质量状况。
在外观检验中，应该检查元器件的外观是否完整，表面是否有明显的损坏、变形、氧化等情况。
同时，还需要检查元器件的标识是否清晰、完整，以及焊接是否规范、牢固等情况。
这些都是外观检验中需要重点关注的内容。
其次，是功能性能检验。
功能性能检验是电子元器件检验的核心内容之一。
在
功能性能检验中，需要根据元器件的具体特点，制定相应的检验方案和标准。
例如，对于集成电路，需要进行输入输出特性测试、逻辑功能测试等；对于电阻、电容等被动元件，需要进行参数测试和稳定性测试等。
只有通过科学严谨的功能性能检验，才能确保元器件的性能符合要求。
最后，是环境适应性检验。
电子元器件在使用过程中，会受到各种环境因素的
影响，如温度、湿度、震动、腐蚀等。
因此，在进货检验中，也需要对元器件的环境适应性进行检验。
这包括对元器件的耐高温、耐低温、耐湿热、耐震动等性能进行测试，以确保元器件在各种恶劣环境下都能正常工作。
总之，电子元器件的进货检验标准是非常重要的，它直接关系到产品的质量和
可靠性。
只有通过严格的外观检验、功能性能检验和环境适应性检验，才能确保进货的元器件符合质量要求，为产品的质量提供有力保障。
希望本文对大家有所帮助，谢谢阅读！。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电子元器件的检测与筛
选方法
IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】
电子元器件的检测与筛选方法
在电子元器件的筛选中，要注意质量控制，统筹兼顾，科学选择，简化设计，合理运用元器件的性能参数，发挥电子元器件的功能作用。
要控制元器件的质量。
选择元器件做到统筹兼顾，按照不利条件进行台理选择，简化电路设计提高可靠性，降额使用以提高可靠性。
一、检查外观质量
这是简单可行的检验方法，能发现一些电子元器件的早期缺陷和采购过程中的损坏和隐患。
因此我们在对电子元器件识别与检测进行时应按照如下操作进行：
1)要检查元器件的型号、规格、厂商、产地必须与设计要求相符合，外包装完好。
2)检查元器件的外观必须完好，表面没有无凹陷、划伤、裂纹等缺陷，外部如有涂层的元器件必须无脱落和擦伤。
3)元器件的电极引线要无压折和弯曲，镀层要完好光洁，无氧化锈蚀。
4)元器件上的型号、规格标记要清晰、完整，色标位置、颜色要满足标准，应认真检查集成电路上的字符。
5)机械结构的元器件尺寸要合格、螺纹灵活、转动手感合适。
6)开关类元件操作灵活，手感良好;接插件松紧要适宜，接触良好。
各种电子产品中的元器件均有自身特点，检查时要按各元器件的具体要求确定检查内容。
二、电气性能筛选
为保证电子产品稳定可靠，对上机的元器件进行筛选是一个重要环节。
筛选时要按元器件使用要求，对电子元器件施加一种或多种应力使其缺陷暴露，排除早期失
效。
筛选试验及施加应力要在合适范围，使有缺陷元器件失效，质量好的元器件要通过试验。
1、元器件效能曲线
电子元器件的效能曲线，即浴盆曲线，反映了元器件在使用中的失效规律。
一般在元器件刚投入使用时，因元器件制造过程中原材料、设备、工艺等缺陷而导致失效率较高。
元器件经一定时间的使用后，元器件的失效率较低，即偶然失效期。
过了正常使用期后，元器件进入老化失效期，即损耗失效期，该元器件时间工作寿命结束在老化失效期，元器件的失效率增高。
2、电子元器件的筛选和老化
元器件的老化的筛选，应人为制造元器件早期工作条件，使元器件处在模拟的工作伏态下，把早期失效的产品在使用前剔除，提高产品的可靠性。
在生产过程中，筛选老化包括高温存储老化，高低温循环老化，高低温冲击老化和高温功率老化等。
随着元器件生产水平的提高，要按不同产品要求，国家和企业标佳选择不同的老化筛选要求和工艺。
对于可靠性要求极高的电子产品或设备中使用的典型元器件，需100%进行筛选，对要求不高的民品中使用的元器件，要采用抽样检测方式;对一般的电子产品研制和制造中使用的元器件，应采用自然老化和简易电老化方式。
3、参数性能检测
经外观检查及老化的电子元器件，要进行性能指标的测试，淘汰已失效的元器件。
要通过性能指标的检测进行挑选。
检测前，应对电子元器件检测中常见问题及解决方案有一个全面的了解。
要求有多种通用或专门测试仪器，一般性的电子设计或电
子设备中使用的元器件，应运用万用表等普通仪表检测。
在使用万用表进行检测时，要注意万用表的使用要求，正确地使用。
1)一般的万用表有模拟指针式和数字式两种。
前者可靠耐用、直观，而读数不精确，分辨力低;后者读数精确直观，输入阻杭高，使用维护的要求也较高。
2)两种万用表使用时要求选择功能和插孔：指针式一般测大电流高电压时有专门插孔;数字式在测200mA以上电流时用专用插孔，一些型号的万用表的电流挡均用专用插孔。
3)选择量程时要注意指针式万用表指示在约为满刻度的30%~35%和65%~70%处.误差较小。
若被测量不好确定范围，要从最大量程逐步转换。
4)在使用万用表时，人体不可接触表笔的金属部分，确保测量准确和人身安全。
5)测量高电压或大电流时，不可在测量中换档，要换挡时要断开表笔，选好量程后接上表笔实施测量，不然会损坏万用表。
6)测量二极管与整流器、三极管、铝电解电容器等有极性元器件，要注意表笔极性。
在电阻挡，指针式万用表的红表笔接万用表内部电源的负极，黑表笔接内部电源的正极数字式万用表的红表笔接万用表内部电源的正极，黑表笔接内部电源的负极。
在万用表不能满足测试要求时，应选择使用LRC手持电桥测量电阻、电容和电感及品质因数等参数，要选用合式多用表测量电压电流、电阻、频率等参数。
选用手持电桥和台式多用表进行相关参数的测量，测试精度比万用表高，还在万用表不具备的测量功能。
