铸造工艺作业指导书
铸造作业指导书
铸造作业指导书一、任务概述铸造作业指导书是为了指导铸造工作人员进行铸造工艺操作而编写的一份详细指南。
本指导书旨在确保铸造作业的安全、高效和质量，提供全面的作业流程和操作要点，匡助工作人员正确理解和掌握铸造工艺，以确保产品的质量和客户满意度。
二、作业环境和安全要求1. 作业环境：铸造作业应在洁净、通风良好的车间内进行，确保作业区域干燥、无杂物，并配备必要的工艺设备和工具。
2. 安全要求：铸造作业人员应穿戴符合安全要求的防护服装和个人防护装备，遵守相关安全操作规程，如佩戴安全帽、护目镜、耳塞等。
三、铸造工艺流程1. 原材料准备：a. 确认所需铸造材料的种类和规格，并进行材料检验。
b. 根据产品要求，准备合适的砂型材料、熔炼金属和添加剂。
2. 砂型制备：a. 根据产品的形状和尺寸，选择适合的砂型制备方法，如湿型、干型等。
b. 按照砂型制备工艺要求，进行砂型制备，包括砂型料配比、砂型捣实、模具制作等。
3. 熔炼和浇注：a. 根据产品要求，确定合适的熔炼设备和工艺参数。
b. 将铸造材料加热至熔化温度，并进行熔炼处理，如脱气、除杂等。
c. 按照浇注工艺要求，将熔融金属倒入砂型中，确保浇注过程的稳定和均匀。
4. 冷却和清理：a. 铸件冷却时间根据产品要求进行控制，保证铸件的组织和性能。
b. 铸件冷却后，进行清理和修整工作，如去除砂壳、切割余料等。
5. 检验和质量控制：a. 进行铸件外观质量检验，如表面光洁度、尺寸偏差等。
b. 进行金相组织检验，确保铸件的组织结构符合要求。
c. 进行力学性能测试，如抗拉强度、硬度等。
d. 根据检验结果，进行质量控制，如返工、修正工艺参数等。
四、操作要点和注意事项1. 操作要点：a. 严格按照工艺流程进行操作，确保每一个环节的准确性和一致性。
b. 根据产品要求，合理控制砂型湿度和熔炼温度，避免砂芯破裂和铸件缺陷。
c. 在浇注过程中，保持浇注速度和压力的稳定，避免气孔和夹杂物的产生。
铸造工艺(作业指导书)
铸造工艺(作业指导书)1. 概述本指导书旨在提供铸造工艺的操作指导，以帮助操作员正确地进行铸造工艺步骤。
铸造工艺是一项重要的加工工艺，用于生产各种铸件。
通过遵循本指导书中的步骤，操作员可以确保产品的质量和生产效率。
2. 设备准备在进行铸造工艺之前，操作员需要准备以下设备：- 铸造炉：确保铸造炉处于良好的工作状态，温度和燃料供应正常。
- 模具和芯盒：检查模具和芯盒是否完好无损，需要做好防粘和防破裂处理。
- 铸造钵和铸瓶：清洁铸造钵和铸瓶，确保其无任何杂质。
- 熔炼材料：准备足够的熔炼材料，确保材料符合要求并进行检验。
3. 准备工作在进行铸造工艺之前，需要进行以下准备工作：- 清理模具和芯盒：清除模具和芯盒中的任何残留物，确保内部干净和光滑。
- 涂抹模具：使用适当的涂料涂抹模具内部，以防止铸件粘连。
- 准备铸造材料：按照工艺要求准备适量的铸造材料，包括合金和添加剂。
- 预热炉温：调整铸造炉的温度，根据铸造材料的要求预热炉内。
4. 铸造步骤以下是铸造工艺的基本步骤：1. 将合适的铸炉温度调至工艺要求的温度。
2. 将铸造钵放在合适的位置，确保其稳定。
3. 加入预先准备好的铸造材料到铸造钵中，并搅拌均匀。
4. 把铸造钵放入预热炉中，进行熔炼，直到材料完全熔化。
5. 检查熔融金属的温度和成分，确保其符合要求。
6. 把熔融金属从预热炉中倒入模具中，注意操作安全和稳定。
7. 等待铸件冷却和凝固，确保在适当的时间内取出铸件。
8. 完全冷却后，取出铸件并进行修整、清理等处理。
5. 安全注意事项在进行铸造工艺时，操作员需要注意以下安全事项：- 确保铸造炉和其他设备的使用安全，防止火灾和其他意外事故。
- 使用适当的防护装备，如耐高温手套和防护眼镜。
- 避免操作时靠近熔融金属，以防止烧伤和其他伤害。
- 注意模具和芯盒的破裂和损坏，及时更换以避免铸件质量问题。
6. 维护保养为了保证铸造工艺的正常运行和设备的长久使用，需要进行定期的维护保养工作：- 清洁设备：定期清洁铸造炉、模具和其他设备，确保无杂质和残留物。
铸造作业指导书
铸造作业指导书引言：铸造作业指导书是为了指导铸造工人进行铸造工艺操作，确保产品质量和生产效率。
本文将从铸造前准备、铸造操作、铸造后处理、安全注意事项和质量控制等五个方面详细介绍铸造作业指导。
一、铸造前准备：1.1 材料准备：在进行铸造作业之前，首先需要准备好所需的铸造材料，包括金属合金、砂型材料、熔炉燃料等。
确保材料的质量符合要求，并进行必要的试验和检测。
1.2 设备检查：在进行铸造作业之前，需要对铸造设备进行检查和维护，确保设备的正常运行。
检查包括熔炉、浇注设备、模具等，确保设备的完好性和安全性。
1.3 模具准备：根据产品的要求，准备好适当的模具。
模具的制作要符合产品的尺寸和形状要求，并保证模具的耐用性和稳定性。
同时，需要对模具进行检查和维护，确保模具的正常使用。
二、铸造操作：2.1 熔炼金属：将所需的金属合金放入熔炉中进行熔炼。
在熔炼过程中，需要控制熔炉的温度和熔炼时间，确保金属合金的熔化和混合均匀。
2.2 浇注操作：在金属合金熔化后，将熔融金属倒入模具中进行浇注。
在浇注过程中，需要控制浇注速度和浇注温度，确保金属液体填充模具的每个部分。
2.3 冷却处理：在金属倒入模具后，需要进行冷却处理。
冷却时间和冷却方式根据金属的特性和产品的要求来确定，确保产品的硬度和尺寸稳定。
三、铸造后处理：3.1 模具拆除：在产品冷却完全后，需要拆除模具。
拆除模具时要注意操作的轻柔，避免对产品造成损坏。
3.2 去除余料：在铸造后处理中，需要去除产品上的余料，包括浇口、浇道等。
去除余料时要注意不损坏产品表面。
3.3 表面处理：根据产品的要求，对产品的表面进行处理，包括打磨、抛光等。
表面处理的目的是提高产品的外观质量和光洁度。
四、安全注意事项：4.1 熔炉操作安全：在进行熔炉操作时，需要戴好防护设备，避免热液体的溅射和烟尘的吸入。
同时，要注意熔炉的稳定性和燃烧安全。
4.2 模具操作安全：在进行模具操作时，需要注意操作的规范和安全。
铸造作业指导书
铸造作业指导书1. 引言本作业指导书旨在为铸造作业提供指导和帮助，确保作业的安全和效率。
本指导书适用于所有从事铸造作业的人员，包括操作人员、技术人员和管理人员。
2. 作业准备在进行铸造作业之前，需要进行以下准备工作：- 确定要使用的铸造材料和设备；- 了解铸造工艺和操作步骤；- 确保作业场所清洁、整齐，并具备必要的安全措施；- 准备所需的安全装备和工具。
3. 作业程序进行铸造作业时，应按照以下程序进行：1. 准备原材料和设备：- 确保原材料的质量和数量符合要求；- 检查设备的完好性和工作状态。
2. 安装和调整设备：- 按照设备说明书进行安装和调整；- 确保设备的稳定性和正常运行。
3. 准备铸造模具：- 检查模具的完整性和准确性；- 清洁模具并涂抹防粘剂。
4. 准备熔炉：- 按照操作规程点火和预热熔炉；- 加入所需的铸造材料。
5. 进行铸造：- 控制熔炉温度和铸造速度；- 确保铸造材料充满模具并均匀分布。
6. 冷却和固化：- 将铸造件置于适当的冷却设备中；- 等待铸造件完全冷却和固化。
7. 拆卸和清洁：- 将铸造件从模具中取出；- 清洁铸造件并进行必要的检查。
4. 安全注意事项在进行铸造作业时，务必注意以下安全事项：- 穿戴适当的防护装备，如防火服、安全眼镜和手套；- 避免操作过程中的火源和明火；- 注意熔炉和模具的高温，避免烫伤；- 根据操作规程正确操作设备；- 遵守作业现场的安全规定和指示。
5. 总结本作业指导书提供了铸造作业的指导和帮助，包括作业准备、作业程序和安全注意事项。
在进行铸造作业时，务必遵循操作规程和安全要求，确保作业的安全和质量。
注意：本指导书仅供参考，具体操作应根据实际情况进行调整和决策。
铸造作业指导书

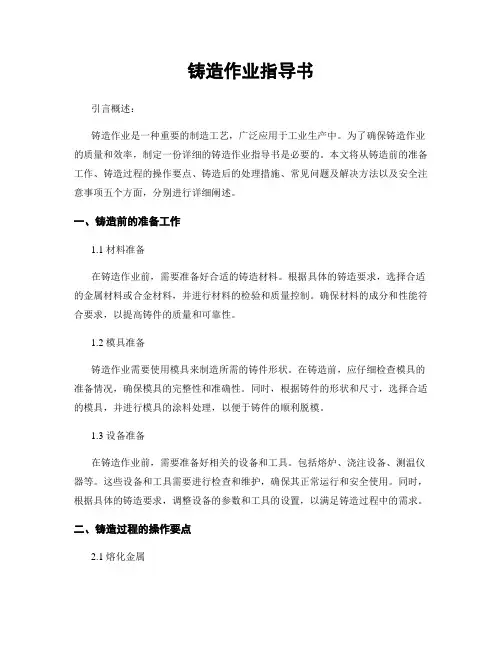

铸造作业指导书引言概述：铸造作业是一种重要的制造工艺，广泛应用于工业生产中。
为了确保铸造作业的质量和效率，制定一份详细的铸造作业指导书是必要的。
本文将从铸造前的准备工作、铸造过程的操作要点、铸造后的处理措施、常见问题及解决方法以及安全注意事项五个方面，分别进行详细阐述。
一、铸造前的准备工作1.1 材料准备在铸造作业前，需要准备好合适的铸造材料。
根据具体的铸造要求，选择合适的金属材料或合金材料，并进行材料的检验和质量控制。
确保材料的成分和性能符合要求，以提高铸件的质量和可靠性。
1.2 模具准备铸造作业需要使用模具来制造所需的铸件形状。
在铸造前，应仔细检查模具的准备情况，确保模具的完整性和准确性。
同时，根据铸件的形状和尺寸，选择合适的模具，并进行模具的涂料处理，以便于铸件的顺利脱模。
1.3 设备准备在铸造作业前，需要准备好相关的设备和工具。
包括熔炉、浇注设备、测温仪器等。
这些设备和工具需要进行检查和维护，确保其正常运行和安全使用。
同时，根据具体的铸造要求，调整设备的参数和工具的设置，以满足铸造过程中的需求。
二、铸造过程的操作要点2.1 熔化金属在铸造过程中，首先需要将金属材料熔化。
熔化金属的温度和时间需要根据具体的铸造材料和铸造要求进行控制。
在熔化过程中，要注意金属的熔化温度和液态保持温度，避免金属的过热或过冷，以免影响铸件的质量。
2.2 浇注铸件熔化金属后，需要将其倒入模具中进行浇注。
在浇注过程中，要注意控制浇注速度和浇注压力，确保金属能够充分填充模具中的空腔，避免产生气孔和缺陷。
同时，还需要注意浇注的方向和角度，以确保铸件的形状和尺寸符合要求。
2.3 冷却处理浇注完成后，铸件需要进行冷却处理。
冷却的时间和方式需要根据具体的铸造材料和铸造要求进行控制。
在冷却过程中，要注意避免铸件的过快冷却或过慢冷却，以免产生应力和变形。
同时，还需要进行适当的冷却介质处理，以提高铸件的硬度和耐磨性。
三、铸造后的处理措施3.1 脱模处理铸造完成后，需要对模具进行脱模处理。
铸造作业指导书
铸造作业指导书一、引言铸造是一种常见的制造工艺，用于制造各种金属制品。
本文档旨在提供一份铸造作业指导书，以帮助操作人员正确进行铸造作业。
本指导书将涵盖铸造的基本原理、工艺流程、安全注意事项以及常见问题解决方法。
二、铸造原理铸造是通过将熔化的金属注入到预先准备好的铸型中，使其冷却凝固成为所需形状的工艺。
铸造的主要原理包括：1. 熔化金属：将所需金属材料加热至熔点以上，使其变为液态，以便于注入铸型。
2. 铸型准备：根据所需产品的形状和尺寸，制作相应的铸型，并确保其具有足够的强度和耐热性。
3. 浇注金属：将熔化的金属缓慢注入铸型，以避免产生气泡和缺陷。
4. 冷却凝固：待金属注入完毕后，让其在铸型中冷却凝固，形成所需产品。
5. 取模脱型：待金属完全凝固后，将铸型打开，取出铸件。
三、工艺流程铸造的工艺流程可以分为以下几个步骤：1. 材料准备：根据产品要求，准备所需金属材料，并确保其纯度和质量符合要求。
2. 铸型制作：根据产品设计图纸，制作相应的铸型。
铸型可以采用砂型、金属型等不同材料制作。
3. 熔炼金属：将准备好的金属材料放入熔炉中进行加热，使其熔化成为液态金属。
4. 浇注金属：将熔化的金属缓慢注入铸型中，确保注入过程中无气泡和杂质。
5. 冷却凝固：待金属注入完毕后，让其在铸型中冷却凝固，时间根据金属种类和产品要求而定。
6. 取模脱型：待金属完全凝固后，打开铸型，取出铸件。
7. 清理加工：对铸件进行清理、修整和加工，以达到产品要求的尺寸和表面质量。
8. 检验质量：对铸件进行检验，包括尺寸、外观、材质等方面的检测，确保产品符合要求。
四、安全注意事项在进行铸造作业时，操作人员应注意以下安全事项：1. 穿戴个人防护装备，如防火服、防护眼镜、防护手套等，以保护自身安全。
2. 确保作业场所通风良好，避免有害气体积聚。
3. 严禁单人作业，应有专人负责操作，并确保操作人员具备相关技能和经验。
4. 使用合适的工具和设备，确保其正常运行和安全性能。
铸造作业指导书
铸造作业指导书一、任务背景铸造是一种常见的金属加工工艺，用于制造各种金属零件和构件。
为了确保铸造作业的质量和效率，制定一份详细的铸造作业指导书是必要的。
本指导书旨在提供一套标准化的操作流程和要求，以确保铸造作业的顺利进行。
二、作业环境和设备要求1. 作业环境：a. 温度：在铸造作业过程中，室温应保持在20-25摄氏度，以确保金属液体的流动性和凝固过程的稳定性。
b. 通风：作业场所应具备良好的通风设施，以排除金属熔融时产生的有害气体和烟尘。
c. 照明：作业场所应提供充足的照明，以确保操作人员能够清晰地观察和操作。
d. 干净整洁：作业场所应保持干净整洁，避免杂物和垃圾对作业造成干扰。
2. 设备要求：a. 熔炉：应选用适当的熔炉设备，确保金属能够均匀加热至熔点以上，并能够满足所需的熔化温度和熔化时间。
b. 铸型设备：根据零件的形状和尺寸选择合适的铸型设备，确保能够得到满足要求的铸型。
c. 浇注设备：选择合适的浇注设备，确保金属液体能够顺利地流入铸型中，并避免产生气孔和夹杂物。
d. 冷却设备：根据铸件的尺寸和材料选择合适的冷却设备，以确保铸件能够在规定的时间内冷却到适当的温度。
三、操作流程1. 准备工作：a. 检查设备：确保熔炉、铸型设备、浇注设备和冷却设备的正常工作状态，如有异常应及时进行修理或更换。
b. 准备材料：根据铸件的要求，准备适当的金属材料和辅助材料，并进行必要的预处理，如除杂、除气等。
c. 安全措施：操作人员应佩戴必要的防护装备，如防火服、防护眼镜、耳塞等，确保作业安全。
2. 熔炼金属：a. 加料：根据所需铸件的材料要求，将金属材料按照一定比例加入熔炉中。
b. 加热：启动熔炉，将金属材料加热至熔点以上，确保金属完全熔化，并保持适当的熔化温度一段时间。
c. 熔炼控制：在熔炉操作过程中，根据需要进行温度、压力、时间等参数的控制和调整，以确保金属液体的质量和稳定性。
3. 铸型准备：a. 模具准备：根据铸件的形状和尺寸，选择合适的模具，并进行必要的涂料处理，以保证铸件表面的质量。
铸造作业指导书
铸造作业指导书一、背景介绍铸造是一种常见的金属加工方法，通过将熔化的金属注入模具中，使其冷却凝固成为所需的形状。
为了确保铸造作业的质量和效率，制定一份详细的铸造作业指导书是非常必要的。
本文将详细介绍铸造作业的步骤、注意事项和相关数据，以匡助操作人员顺利完成铸造作业。
二、铸造作业步骤1. 准备工作：a. 检查模具的完整性和清洁度，确保模具表面光滑。
b. 准备所需的金属材料，保证其质量和纯度。
c. 准备熔炉和相关设备，确保其正常运行。
d. 确定铸造作业的工艺参数，包括熔化温度、浇注温度和冷却时间等。
2. 熔炼金属：a. 将金属材料放入熔炉中，加热至熔化温度。
b. 在熔炉中加入合适的熔剂，以提高金属的流动性和浇注性能。
c. 搅拌金属熔液，确保其温度均匀和成份均一。
3. 浇注金属：a. 将熔化的金属熔液倒入预先准备好的模具中。
b. 控制浇注速度和角度，以避免气泡和金属流动不均匀。
c. 注意保持模具的稳定，防止金属溅出和模具变形。
4. 冷却和固化：a. 等待金属冷却和固化，根据工艺参数确定冷却时间。
b. 可以采用冷却剂或者冷却设备加速冷却过程。
c. 确保金属彻底固化后，才干进行后续的处理和加工。
5. 后续处理：a. 将固化的金属件从模具中取出，注意避免损坏金属表面。
b. 进行必要的修整、清理和抛光等加工工序，以提高金属件的质量和外观。
c. 进行金属件的热处理、表面处理或者其他特殊处理，以满足客户的要求。
三、注意事项1. 安全第一：a. 操作人员必须戴好防护用具，包括手套、眼镜和耳塞等。
b. 遵守相关的安全操作规程，确保操作过程中的人身安全。
2. 温度控制：a. 严格控制金属熔化和浇注的温度，以避免金属质量不合格。
b. 注意金属熔液的温度变化，及时调整熔炉的加热功率。
3. 模具管理：a. 定期检查和维护模具，确保其完整性和清洁度。
b. 根据模具的使用情况，及时更换损坏的模具。
4. 浇注技巧：a. 控制浇注速度和角度，以保证金属流动的均匀性和浇注质量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
铸造工艺作业指导书文件编号：Q/KV-WD-15编制：日期：审核：日期：批准：日期：颁布日期：2012.10.15 实施日期：2012.10.301.0主题内容与适用范围本规范规定了阀体、套管头、油管头等附件的铸造操作程序及要点。
本规范适用于公司外协阀体、套管头、油管头等附件的铸造操作程序的铸造，铸件。
2.0引用标准MSS SP-55《阀门、法兰、附件和其他管件用铸钢件表面无规则测定的目视检验方法的质量标准》GB7233-87《铸钢件超声波探伤及质量评级方法》GB5677-85《铸钢件射线照相及底片等级分类方法》GB9444-88《铸钢件磁粉探伤及质量评级方法》GB9444-88《铸钢件渗透探伤及缺陷显示痕迹评级方法》GB/T16253-1996eqvIso4991:1994《承压钢铸件》GB/T11352-89《一般工程用铸造碳钢件》GB/T3077-1999《合金结构钢》ASTM A370《钢制产品力学性能试验标准试验方法和定义》ASTM E709《磁粉检验的标准指南》3.0检验目的：本规范旨在定义昆山爱贝阀业有限公司的铸件的检验和组装票标准。
这些指导方针以及PSCS，将被本公司的供货商和相关工作人员运用于首件检查，采购、进料检验，组装以及最终的稽核中。
最终目的是为制造最好的零配件和组装件。
4.0范围：本规范适用于昆山爱贝阀业有限公司运用于各种铸件制品及其样品试制、生产，以及和外协单位的成品、部品及其表面的喷涂。
5.0职责：本规范由工程部负责制定，品保部负责实施和维护。
6.0测试量具及工具：游标卡尺、郑尺、高度尺。
7.0高压阀门是采油、采气井口装置的主要零部件之一，其本体结构如图1所示。
技术要求：铸件不得有裂纹、缩孔和夹杂等铸造缺陷，经70MPa的水压试验，不允许有渗漏现象；非加工表面需进行荧光粉探伤，不允许有裂纹存在；加工面需进行湿磁粉探伤，不允许有夹杂、气孔、裂纹存在。
2012.10.15发布第1页共8页 2012.10.30实施高压阀门本体结构图一8.0铸造工艺（1）采用水玻璃石英砂，由于石英砂至今为止没有很好的涂料使用，所以阀体内腔加工时，常出现夹砂现象，表面质量也很差，探伤时常出现微小裂纹。
（2）采用水玻璃石英砂型芯，铸件阀座部位热节孤立，需采用顶部放置冒口的方法（如图2所示），但因冒口尺寸较大，难以清除，铸件工艺出品率仅为50%，砂芯清砂困难，很不经济。
（3）采用呋？树脂砂作为型芯用砂，且在边法兰及阀座上部均采用保温冒口的工艺方案（如图3所示）。
由于呋？树脂砂导热慢，保温冒口的保温作用不明显，因而冒口尺寸相对较大，而且阀座部位的芯砂由于顶部冒口的热作用，造成发气量较大，常使该部位产生气缩孔而报废。
9.0.发热冒口的应用9.1针对以上情况，我们将发热冒口用于ZG1Cr13高压阀体铸件，型芯均采用呋？树脂砂，在中法兰及边法兰顶部放置发热暗冒口，而阀座部位采用冷铁激冷的方法，尾部也使用外冷铁激冷（如图4所示），成功地生产了ZG1Cr13高压阀门铸件。
通过对铸件本体进行解剖和着色检查，铸件组织致密。
现已生产近000件，铸件工艺出品率达78%～80%，正品率达96%以上。
2012.10.15发布第2页共8页 2012.10.30实施高压阀门本体结构图二高压阀门本体结构图三9.2采用呋？树脂砂生产的铸件表面光洁，尺寸精确，但由于其导热慢，若使用普通的纤维型保温冒口，其保温效果很不明显。
对高合金如ZG1Cr13等要求组织致密图4的承压铸钢件，使用发热冒口，保温性能明显，能显著减少冒口的尺2012.10.15发布第3页共8页 2012.10.30实施寸，提高铸件的工艺出品率，并减少气割、气刨等后道工序的工作量，同时冒口尺寸小，减少了对砂芯的热影响，可大幅降低气缩孔的产生几率，铸件的正品率明显提高，经济效果明显。
10.0防止增碳10.1消失模铸钢件容易产生增碳缺陷，目前在我国还没有很好的方法完全解决该种缺陷，这也是众多铸造厂家不敢上消失模或上了消失模生产线却不能批量生产的一个原因。
增碳缺陷产生的原因主要是泡沫材料含有碳，浇注时泡沫燃烧分解出游离碳，碳侵入钢水所致。
经过试验，发现其增碳有一定的规律性，即铸件表面增碳，而心部几乎不增碳；内浇口附近不增碳，而离内浇口越远，增碳越严重。
采取如下相应措施，可使铸件成分基本在工艺要求范围内。
a.选择含碳量少的泡沫材料，这是关键，目前消失模铸造用材料主要有EPS , STMMA , EPSMMA 三种，其含碳量依次减少。
其中EPS 的特点是含碳量大，但其发气量小，浇注时不易返喷，且其价格便宜，在铸铁件和要求不高的铸钢件上应用较多。
EPSMMA 的特点是含碳量少，但发气量大，易造成返喷现象，且材料价格贵，一般在低合金钢上使用较多。
STMMA 则是兼顾两者的优点，具有发气少、含碳低的优点，是用消失模生产铸钢件的首选材料。
b.利用离内浇口越远，增碳越严重的特点，在离内浇口最远端或在铸件的最高点设置冒口，使先进入铸件的增碳污染严重的钢水进人冒口内，同时冒口还起到集渣、集气的作用。
使用该工艺，可使铸件整体含碳量控制在工艺要求范围内。
c.消失模模样的密度非常重要，只要表面光洁，密度低，可带来增碳低和发气量少的好处。
11.0防止返喷11.1返喷是消失模铸造中常发生的现象，返喷严重时可能会危及浇注工的人身安全，必须予以重视，为减轻喷现象，可采取如下措施。
a.泡沫模型密度要小，在保证泡沫表面质量，保证模型强度的前提下，泡沫应做得越轻越好，以减少浇注时的发气量。
b.泡沫模型上涂料前一定要烘干，每批泡沫模型目前应抽检其烘干过程的重量变2012.10.15发布第4页共8页 2012.10.30实施化，做出烘烤重量变化曲线图，只有在重量不再发生变化情况下方可上涂料。
c.浇注系统，特别是直浇道和横浇道不应上涂料，这样可以使浇注时产生的气体能快速充分地抽走，而且不上涂料，节省了涂料的消耗。
d.在浇口杯处上面盖一个档板，可把返喷上来的钢水挡住，使其不能飞溅出来，危及现场操作工人。
12.0涂料在消失模中的主要作用a.避免钢水和砂子直接接触，保证铸件表面质量；b.提高泡沫的强度，使其在搬运过程中不变形；c.使浇注时产生的气体通过涂层排出抽走。
13.0涂料的涂刷和涂料烘干a涂料的涂刷最好不要一次完成，一次完成涂刷由于很厚，涂料易开裂，应上两至三层，涂层整体厚度应控制在1mm 左右。
控制涂层厚度的原则是，在铸件不粘砂的前提下，涂层应尽量薄，以便于气体能尽快通过涂层排出。
b.每层涂料上完后必须要烘干，方可进行下一轮涂刷或造型，如果涂层没干透，浇注时钢水遇到水分会产生大量气体，造成返喷，另外涂层没干透，涂料透气性差，气体无法及时排出，易使铸件产生气孔、渣孔。
14.0防止塌箱14.1当一箱中串联铸件较多时，由于各模型同时气化，造成真空度不够，易造成塌箱，防止塌箱应注意：a.保持砂箱内的足够的稳定的真空度。
b.控制好浇注温度，同时浇注速度尽量与模型的气化速度一致，防止浇注过慢导致冷隔浇不进，造成塌箱。
15.0注意事项15.1消失模铸造工艺优点是明显的，但是与其他铸造工艺一样，由于其工艺还不十分规范成熟，因此在决定上消失模前，应做到：2012.10.15发布第5页共8页 2012.10.30实施a.考虑自己的产品是否适应消失模铸造，应充分做好前期准备工作。
b.每一件产品，其工艺都不一样，因此在批量投产前做好工艺试验，确定每种产品的工艺参数，解决试验中发现的各种缺陷，这样，投资才能得到及时回报。
c.一旦试验取得成功，应尽快加大投资，投入批量生产，以占领市场。
16.要求a.只要能采用消失模铸造工艺生产铸件就会带来很大的经济效益和社会效益，使环保得到大大的改善，使“黑色”铸造变为“白色”铸造。
b.消失模生产中产生的返喷、塌箱等铸造缺陷可通过优化工艺，合理使用泡沫塑料，保证稳定的真空度等措施解决。
c.增碳缺陷通过采用STMMA 泡沫塑料，摆放冒口，提高浇注温度等方法可以解决。
d.用消失模工艺与熔模铸造工艺生产铸钢件齿体、齿套每件降低成本5 一10 元。
c.消失模铸造劳动强度低，人员少，效率高，粉尘少，便于集中除尘，环境污染少。
17.0质量控制要求检验标准：17.1检验员资格17.1.1检查员必须有下列一种或几种1.质量检验员一年工作经验2.经过至少40H系统的教育训练，或相关工作经历一年以上。
3.特殊工作培训并通过验证，承认水平，能够立即从事检验工作。
17.2制程检查所有的零件必需是无尘，无脂，无油和其它物质。
由运输材料引起而且能够被空气吹走的灰尘是可被接收的。
2012.10.15发布第6页共8页 2012.10.30实施ABV 铸造工艺作业指导书 Q/KV-WD-15 REV A 17.3检验亮度80-120尺烛光（照时单位，指每英尺距离内之照度）17.4检验视角检验员要使工件水平面成30度角，并沿着垂直轴向左/右各旋转30度；有多各面的部件，每一侧都要当做一人单独的平面来检验。
17.5所需时间17.5.1最大观察时间每10cm2 用时4秒，每个面最多20秒时间（一般每5秒一个面），时间因部件的复杂程度而定。
铸件主要缺陷定义：2012.10.15发布第7页共8页 2012.10.30实施ABV 铸造工艺作业指导书 Q/KV-WD-15 REV A 18.0注意事项：18.1检测铸件前请仔细阅读作业指导书；18.2请注意采用规范的测量手段使用量具，以确保测试数据的准确，同时避免损坏量具；18.3检测作业所需的专业测量仪器原则上要求供应商提供，如果供应商无法提供请要求工程部门作现场指导。
18.4请注意所有的检测资料回公司都必须交由工程归档备案。
18.5在外观检验过程中，检验员的各人判断倚赖于其对个项目定义的理解和观察技能。
本文件的目的在于使的检查变的更客观且有一个定量的标准。
18.6如果供应商之间出现分歧，按照供货合同最终的解释权归的拥有者。
2012.10.15发布第8页共8页 2012.10.30实施。
