通用版测试标准(TYPE C TO USB2.0 AM CABLE类)
3
盐雾试验
IPQC/LAB
新品必测 1.依实验室盐雾测试标准条件进行；
制程抽检 2.盐雾测试时间24H。
随机取样5pcs 盐雾测试后，端子无氧化，生锈现象。
4
吊重试验
IPQC/LAB
新品必测 制程抽检
1.吊重重量：4KG； 2.时间:60S；
3.挂距:30CM。
新品必测 1.夹具与外模前端之间的距离为1mm，
Submitted by 制订人
DCC Issue DCC 发行
P/N:
TYPE C TO USB AM CABLE
No. 编号
1
Content TestItem 测试项目
摇摆试验
Test
Test
Responsibility Frenquency
测试单位
测试频率
TestSpecification 测试条件
新品必测 1.高温：85±2℃；
8
恒温恒湿试验
IPQC/LAB
制程抽检 2.湿度：90-95%RH；
3.时间：96H。
新品必测 1.高温：85℃，30分钟；
9
冷热冲击试验
IPQC/LAB
制程抽检 2.低温：-40℃，30分钟；
3.试验次数：100次。
随机取样5pcs
1.线材外观无异常； 2.功能正常。
Product test Specification 产品规格书 Others 其它项目
Revision 版次
ECN No.
Date 日期
Change History 变更履历
Description 变更事由
Author/Revised by 制订者/变更者
Approved by 核准人
Checked by 审核人
新品必测 制程抽检
1.振动幅度：1.52mm； 2.振动频率：50Hz； 3.振动时间：6H。（三个垂直方向各2H）
首件箱
备注： 测试频率说明： 1、新产品按以上测试规范进行试验，验证产品可靠性品质。 2、当客户有特别要求项目测试时，则该产品依客户要求标准进行测试、验证。
表单编号：QN-RD-XX版本：A/0
1.线材外观无异常； 随机取样5pcs 2.功能正常。
1.线材外观无异常； 随机取样5pcs 2.功能正常。
低温试验机
LAB
恒温恒湿试验机
LAB
冷热冲击试验机
LAB
1.样品在一个循环包含：4个小时的UV暴晒
10
紫外线试验
IPQC/LAB
新品必测 （60℃，UV-A,340nm，0.63W/m2） 制程抽检 和4个小时的凝露（50℃）；
5
侧压力试验
IPQC/LAB
制程抽检 量取外模前端8mm处向下施加60N推力；
2.推力时间：60S。
随机取样5pcs 1.线材无破损现象； 2.功能正常。
随机取样5pcs 1.端子无断裂现象； 2.功能正常。
6
高温试验
IPQC/LAB
新品必测 1.高温：85±2℃；
制程抽检 2.时间：96H。
USBAM1500次，200次/小时。
SampleAmount 样品数量
AcceptanceCriteria 接受标准
随机取样5pcs 1.摇摆后弯折部位无明显外观不良； 2.功能正常。
随机取样5pcs
1.插拔寿命后，外观无明显破损现象； 2.插拔寿命后，插拔力符合规格要求； 3.功能正常。
跌落试验机
Remarks 备注
委外测试
LAB
跌落试验机
LAB
振动试验机
LAB
随机取样5pcs 1.线材外观无异常； 2.功能正常。
Equipment Required 设备需求
Remarks 备注
摇摆试验机
IQC
推拉力计 全自动插拔力试验机
LAB
盐雾试验机
LAB
吊重试验机
IQC
夹具 推拉力计试验机
高温试验机
样品组 LAB
7
低温试验
IPQC/LAB
新品必测 1.低温：-20±2℃； 制程抽检 2.时间：96H。
新品必测 1.跌落高度：1M； 制程抽检 2.跌落顺序：按1角三棱6面各跌落一次。
包装首件
13 整箱包装跌落试验 IPQC/LAB
新品必测 制程抽检
1.跌落高度：按整箱包装重量选择跌落高度； (按实验室标准要求进行) 2.跌落顺序：按1角三棱6面各跌落一次。
首件箱
14 整箱包装振动试验 IPQC/LAB
产品可靠性测试标准
Customer Name 客户名称
/
Customer P/N 客户料号
/
Description 品名
P/N 料号
TYPE C TO USB AM CABLE
RD Eng. 开发工程师
Document No. 文件编号
/
Total
Pages
3
总页数
Reference:
Engineering Drawings 工程图纸
测试单位
测试频率
TestSpecification 测试条件
1.高温：60±2℃；
11
非移试验
IPQC/LAB
新品必测 制程抽检
2.砝码重量：500g；
3.时间：48H。
SampleAmount 样品数量
AcceptanceCriteria 接受标准
随机取样5pcs 线材无迁移现象。
12 单个包装跌落试验 IPQC/LAB
1.测试后检查产品包装无明显变形，破损现象； 2.产品外观正常； 3.产品功能正常。
1.测试后检查产品包装无明显变形，破损现象； 2.产品外观正常； 3.产品功能正常。
1.测试后检查产品包装无明显变形，破损现象； 2.产品外观正常； 3.产品功能正常。
Equipment Required 设备需求
高温试验机 PS板 砝码
2.测试24个循环，实验持续72小时。
随机取样5pcs
试验后,常温恢复2H,试验后外观无龟裂、脱落、变 形、开裂不良。
UV老化试验机
委外测试
P/N:
TYPE C TO USB AM CABLE
No. 编号
Content
TestItem 测试项目
Test
Test
Responsibility Frenquency
重：300g；2.挂距：40cm； 3.摆动频率：30次/分钟； 4.摇摆角度：±60； 5.摇摆次数：2000次。
1.TYPEC插入力：F≤25N；拔出力：F≥8N；
2
插拔力 插拔寿命试验
IPQC/LAB
新品必测 USBAM插入力：F≤35N；拔出力：F≥10N； 制程抽检 2.插拔寿命：TYPEC10000次，100±50次/小时；
SPEC-USB2.0规范及测试标准

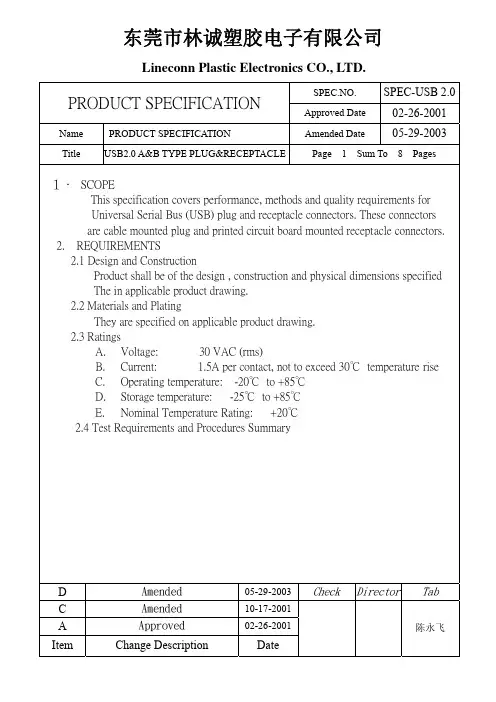

PRODUCT SPECIFICATION SPEC.NO. SPEC-USB 2.0Approved Date 02-26-2001 Name PRODUCT SPECIFICATION Amended Date 05-29-2003TYPEPLUG&RECEPTACLE Page 1 Sum To 8 PagesA&BTitle USB2.0１．SCOPEThis specification covers performance, methods and quality requirements forUniversal Serial Bus (USB) plug and receptacle connectors. These connectorsare cable mounted plug and printed circuit board mounted receptacle connectors.2. REQUIREMENTS2.1 Design and ConstructionProduct shall be of the design , construction and physical dimensions specifiedThe in applicable product drawing.2.2 Materials and PlatingThey are specified on applicable product drawing.2.3 RatingsA.Voltage: 30 VAC (rms)B.Current: 1.5A per contact, not to exceed 30℃ temperature riseC.Operating temperature: -20℃ to +85℃D.Storage temperature: -25℃ to +85℃E.Nominal Temperature Rating: +20℃2.4 Test Requirements and Procedures SummaryD Amended 05-29-2003Check Director Tab C Amended 10-17-2001A Approved 02-26-2001陈永飞Description DateItem ChangePRODUCT SPECIFICATIONSPEC.NO. SPEC-USB 2.0Approved Date 02-26-2001 NamePRODUCT SPECIFICATIONAmended Date05-29-2003Title USB2.0 A&B TYPE PLUG&RECEPTACLE Page 2 Sum To 8 PagesNote:Shall meet visual requirements ,show no physical damage ,and shall meet requiremFigure 1 (conn.)Test DescriptionRequirement ProcedureLow level contact resistance for Lower and Middle stack 30mΩ maximum initial EIA 364-23 Subject mated contacts assembled in housing to 20 mV maximum open circuit at 100 mA maximum. See figure ALow level contact resistance for Upper stack 50mΩ maximum initial EIA 364-23 Subject mated contacts assembled in housing to 20 mV maximum open circuit at 100 mA maximum. See figure AInsulation resistance 1000 MΩ minimum EIA 364 – 21 Test voltage 500±50V/DC between adjacent contacts of mated and unmated connector assemblies.Dielectric withstanding Voltage No flashover&sparkover&excess leakage&breakdownEIA 364 – 20 Test voltage 500V/AC between adjacent contacts of mated and unmated connector assemblies.Vibration , random No discontinuities of 1u s orLonger duration.See Note.EIA 364 – 28A-83 Condition V Test Letter A. Subject mated connectors to 5.35 G's rms. 15 minutes in each of three mutually perpendicular planes ,See Figure B.Physical shock No discontinuities of 1u s or Longer duration.See Note. EIA 364 – 27 Condition H. Subject mated connectors to 30 Gs half-sine shock' pulses of 11 ms duration. three shocks in each direction applied along three mutually perpendicular planes ,18 total shocks ,See Figure C first test setup.Durability Contact Resistance:10 mΩ maximum change from initial value. EIA 364 – 09. 1500cycles insertion/extraction at a maximum rate of 200cycles per hour, then see note. Solderability USB contact solder tails shall pass95% coverage after one hour steam aging as specified in category 2.EIA364--52Cable pull-out Applied a load of 40 Newtons for one minute.EIA364-38 Test condition APRODUCT SPECIFICATION SPEC.NO. SPEC-USB 2.0Approved Date 02-26-2001 Name PRODUCT SPECIFICATION Amended Date 05-29-2003 Title USB2.0A&BTYPEPLUG&RECEPTACLE Page 3 Sum To 8 Pages Test Description Requirement ProcedureMating force 35 Newtons maximumEIA 364 – 13 Measure forcenecessary to mate connector Assembliesat maximum rate of 12.5 mm/min.Unmating force 10 Newtons minimumEIA 364 – 13 Measure forcenecessary to unmate connectorassemblies at maximum rate of 12.5mm/min.Thermal shock Contact Resistance:10 mΩ maximumchange from initial value.EIA 364 –32 Test Condition I.10Cycles –55℃ and +85℃,The USBconnectors under test must be mated.Critical Dimension 8 total measurement within tolerance.EIA 364-18Humidity Life Contact Resistance:10 mΩ maximumchange from initial value. The USB connectors under test must betested in accordance with EIA 364 – 31Condition A. method Ш. 168 Hours minimum (seven complete cycles).Temperature life Contact Resistance:10 mΩ maximumchange from initial value. See NoteEIA 364 – 17A-87 Condition 2 MethodA. Subject mated connectors totemperature Life at 85℃ for 250 hoursMixed Flowing Gas See NoteEIA 364-65-92 Class II, Exposures(1)U nmated for 1 day(2)M ated for 10 dayFlammability Require its thermoplastic resin vendorto supply a detailed C of C with eachresin shipment. The C of C shallclearly show the resin’s UL listingnumber, lot number, date code, etc.UL 94 v-0Note:Shall meet visual requirements ,show no physical damage ,and shall meet requirement.Figure 1 (conn.)PRODUCT SPECIFICATION SPEC.NO. SPEC-USB 2.0Approved Date 02-26-2001 Name PRODUCT SPECIFICATION Amended Date 05-29-2003 Title USB2.0A&BTYPEPLUG&RECEPTACLE Page 4 Sum To 8 Pages Test Description Requirement ProcedureContact capacitance 2 pF maximum unmated percontact.EIA 364 –30The object of this test is to detail a standardmethod to determine the capacitance betweenconductive elements of a USB connector.Contact current rating 1.5A at 250vAC minimumwhen measured at an ambienttemperature of 25℃, withpower applied to the contacts,the temperature change shallnot exceed +30 at any point inthe USB connector under test.EIA 364 – 70—method BThe object of this test procedure is to detail astandard method to assess the currentcarrying capacity of mated USB connectorcontacts.Differential impedance 90±15%Ω(76.5~~103.5Ω)Connect the Time Domain Reflectometer(TDR). TDR is setup the differential mode.Common mode impedance 30±30%Ω(21~~39Ω)Connect the Time Domain Reflectometer(TDR). TDR is setup the differential mode.Propagation Delay 26ns(maximum for full speed cable)Connect the Time Domain Reflectometer(TDR). TDR is setup the differential mode.Propagation delay skew 100ps/cable(maximum for full speed cable)Connect the Time Domain Reflectometer (TDR). TDR is setup the differential mode.Signal pair attenuation (Maximum) 0.064 MHz 0.08 dB/Cable1. Connect the Network Analyzer output port(port1) to the input connector on theattenuation test fixture(note).2. Connect the series “A” plug of the cable obe tested to the test fixture, leaving theother end open-circuited.3.Calibrate the network analyzer andfixture using the appropriate calibrationstandards over the desired frequencyrange.0.256 MHz 0.11 dB/Cable0.512 MHz 0.13 dB/Cable0.772 MHz 0.15 dB/Cable1.000 MHz 0.20 dB/Cable4.000 MHz 0.39 dB/Cable8.000 MHz 0.57 dB/Cable12.00 MHz 0.67 dB/Cable24.00 MHz 0.95 dB/Cable48.00 MHz 1.35 dB/Cable96.00 MHz 1.90 dB/Cable200.00 MHz 3.2 dB/Cable400.00 MHz 5.8 dB/CableNote: Shall meet visual requirements ,show no physical damage ,and shall meet requirementFigure 1 (conn.)PRODUCT SPECIFICATION SPEC.NO. SPEC-USB 2.0Approved Date 02-26-2001 Name PRODUCT SPECIFICATION Amended Date 05-29-2003 Title USB2.0A&BTYPEPLUG&RECEPTACLE Page 5 Sum To 8 Pages 2.5 Product qualification test sequence:Test ExaminationTest Group (a)1 2 3 4 5 6 8Test Sequence (b)Examination 1,10 1,6 1,6 1,9 1,3 1,6 1,3 Low level contactresistance3,7 2,5 2,5Capacitance 2Critical Dimension 2 Insulation resistance 3,7DWV 4,8Vibration 5Physical shock 6Durabillity 4 3 3Mating and unmatingforce2,8Thermal shock 5Humidity 6Temperature life 4Cable pull-out 9Mixed Flowing Gas 4Solderability 2Impedance 2Attenuation 3 Propagation delay 4Skew 5Number of samplesPlug 8pcs 8pcs 8pcs 8pcs 5pcs 5pcs 8pcs socket 8pcs 8pcs 8pcs 8pcs 5pcs 5pcs8pcs3. Sample Selection:Samples shall be prepared in accordance with applicable manufacturers instructions and shall be selected at random form current productions.PRODUCT SPECIFICATIONSPEC.NO. SPEC-USB 2.0Approved Date 02-26-2001 Name PRODUCTSPECIFICATION Amended Date05-29-2003TitleUSB2.0 A&B TYPE PLUG&RECEPTACLEPage 8 Sum To 8 Pages1.0 USB connector termination data:provide the standardized contact terminating assignments by number and electricalvalue for series “A” and series “B” connectors.1.1 USB connector termination assignment:Contact numberSignal nameTypical wiring Assignment1 Vbus Red2 D- White3 D+ Green4 GND Black shell Shield Drain Wire。
USB 2.0测试规范
Apple数据线， MFI测试此项
90欧+/-15%(76.5-103.5 欧）
Apple数据线， MFI测试此项
30欧+/-30%(39-21欧）
5.2ns/m
1. 信号对绞线绞距； TDR（时域反 2.信号对绞线绝缘材质（介质常 射仪） 数) 1. 信号对绞线对称性和一致性; TDR（时域反 2. 成品长度； 射仪） 3. 信号对绞线裁剥及焊接尺寸 眼图测试是判定 信号质量好坏相 当理想的工具， PG 综以上测试项目有直接或间接影 但对于线材高频 信号发生器 响 特性改善分析无 法提供有效的改 善方向。 1. 线材本身的屏蔽效果（铝 箔，编织，缠绕，外被防电磁材 料）； 2. 线材与连接器加工连接处屏 蔽处理工艺(比如铝箔及编织的 破坏程度；连接器铁壳有没有接 地或与马口铁焊接等 3. 是否有磁环 测试Cable连接 终端设备产品一 般测试EMI（电 磁干扰），测试 频率范围： 30MHZ到1GHZ,一 般采用室内测试 （3M或10M暗 室）
100ps
6
眼睛张开程度大小（以波罩 眼图 Eye Mask模块为中心），眼 Eye 图接触到Eye Mask则表示信 Diagram 号质量不好，离Eye Mask越 远，则信号质量越好。
1、电波暗室 2、接收机 3、接收天线 电磁兼容 依客户标准（如0dB,-2dB,- 4、频谱仪 7 3dB,-4dB,-6dB等） EMC 6、转台、升 降台 7、转台、升 降台控制器
USB 2.0 测试规范及影响因素一栏表
No. 测试项目 测试标准 Frequency(MH dB/Cable(Max Z) imum) 0.512 0.13 衰减 Signal 1 Pair attenuat ion 0.772 1 4 8 12 24 48 96 200 400 差模阻抗 Differen 2 tial Impedanc e 同模阻抗 Common 3 Impedanc e 延迟 Propagat 4 ion Delay 延迟差 ew 0.15 0.2 0.39 0.57 0.76 0.95 1.35 1.9 3.2 5.8 测试仪器 影响因素 1. 信号线导体截面积与长度不 匹配 2. 加工信号芯线时伤到芯线导 NA（网络分 体 析仪）或依 EIA364-101 3.信号芯线导体材质 以 Open/Short 4.信号线导体的光泽度及纯度 量测 5. 信号线导体的绝缘材质（介 质常数) 6. 信号线的对绞绞距及包带异 常 1. 信号芯线ID； 2. 信号线的同心度及真圆度； 3. 信号线绝缘材质（介质常 TDR（时域反 数）； 射仪） 4. 焊接时锡点饱和度，有无锡 尖，芯线绝缘皮是否后缩 5. 线材与连接器阻抗匹配 备注
