最新161电压课件

【四清导航】九年级物理全册 16.1 电压　电阻课件（新版）新人教版

电压 1．(5 分)关于电源、电压和电流的关系，以下说法正确的是( C )
A．有电压就同时有电源和电流 B．有电源就同时有电压和电流 C．有电流就同时有电源和电压 D．若同时有电源和电压就一定有电流
2．(4 分)家庭电路中的电视机、电冰箱、电灯等用电器之间的连
接方式是__并____联的，它们的工作电压是__2_2_0__V；一节干电池
16.1 电压
1．要让一段电路中有电流，它的两端就要有_电__压____。__电__源___的作用就是给用电器两端提供电压。电压用字母___U_______表示。 2．电压的国际单位是____V___；常用单位还有 kV、mV；换算关系： 1 kV＝_1_0_0_0__V, 1 V＝_1_0_0_0__mV。 3．记住一些电压值：一节干电池__1_.5____V，一节蓄电池___2____V，家庭电路的电压__2__2_0___V。
A．示数为 0 B．有示数，测量的是电源电压 C．有示数，测量的是灯两端的电压 D．示数变大，无法测量
9．如图所示，当甲电路中的开关 S 闭合时，两个电压表的指针
位置均如图乙所示，则电压表 V1 和 4.8 V，1.2 V
B．6 V，1.2 V D．1.2 V，4.8 V
(1)在虚线框内画出它的电路图； (2)在图中用笔画线代替导线，连接好实物电路。
解：(2)
四、实验题(16 分) 14．物理课后，小南和小雄将一块铜片和一块锌片插入西红柿，做成了一个“西红柿电池”。小南和小雄想探究“西红柿电池的电压大小与哪些因素有关”，小雄说：“可能与两金属片之间的距离有关。”小南说：“也可能与两金属片插入西红柿的深度有关。”为了验证猜想是否正确，他们找来了电压表，连成了如图所示的电路。

(名师整理)最新人教版物理9年级全一册第16章第1节《电压》精品课件

7.(2020江苏无锡江阴华士片期中,8,★☆☆)如图16-1-3,各元件完好。开关由闭合到断开,其中有电流表或电压表示数不变的电路是 ( ) A.甲乙 B.乙丁 C.甲丙丁 D.甲乙丁
图16-1-3
答案 B 甲:开关闭合时,为串联电路,电压表测量L1两端的电压,电流表测量电路中的电流;开关断开时,电压表与电源串联,测量的是电源电压, 此时电路中无电流,电压表示数变大,电流表示数变为0,电流表和电压表示数都发生了变化。乙:开关闭合时,为并联电路,电压表测量电源电压, 电流表测量干路中的电流;开关断开时,为L2的简单电路,电压表测电源电压,示数保持不变,通过电流表的电流会减小。丙:开关闭合时,为串联电路,电压表测量L2两端的电压,电流表测量电路中的电流;开关断开时,整个电路断开,电流表和电压表示数都变为0。丁:开关闭合时,为串联电路,电压表测量电源电压,电流表测量电路中的电流;开关断开时,电压表测量电源电压,示数保持不变,电路中无电流,电流表示数改变了。可见,有电流表或电压表示数不变的电路是乙、丁。故选B。
4.(2020江苏淮安淮阴月考)如图16-1-1所示,小丽正准备将一电表接入电
路中,她这是要测量电路中的 ( )
A.电阻
B.电流
C.电压
D.电荷
图16-1-1
答案 C 据图可知,此时的电表是电压表,即她是要测量电路中的电压, 电压表应该并联在电路两端,故C正确。
5.有一位同学认为电压表应该这样使用:

图16-1-2
答案 B 由图知,闭合开关S1、S2,两灯并联,电流表串联在灯L1的支路上,则电流表测量通过L1的电流;电压表并联在灯L2的两端,则电压表测量灯L2两端的电压,故A正确,B错误;闭合开关S1、S2,两灯并联,且都正常发光,取下L1时,因并联电路中各支路独立工作、互不影响,所以L2还能正常发光,故C正确;当灯L2短路时,整个电路短路,则电流表、电压表均无示数, 故D正确。

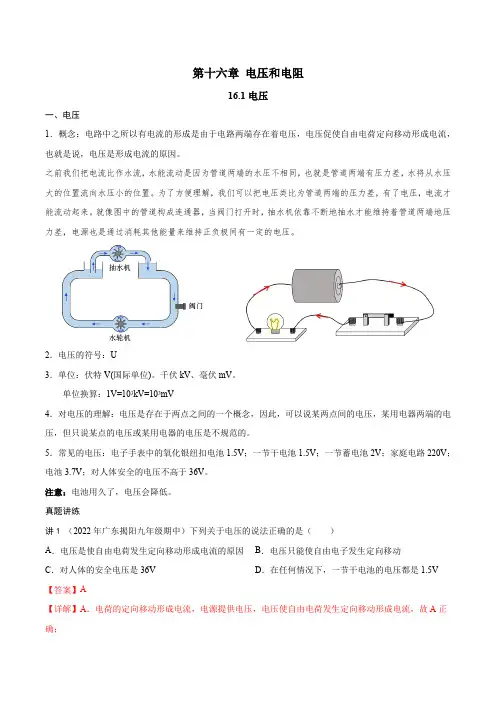

161电压

第十六章电压和电阻16.1电压一、电压1．概念：电路中之所以有电流的形成是由于电路两端存在着电压，电压促使自由电荷定向移动形成电流，也就是说，电压是形成电流的原因。

之前我们把电流比作水流，水能流动是因为管道两端的水压不相同，也就是管道两端有压力差，水将从水压大的位置流向水压小的位置。

为了方便理解，我们可以把电压类比为管道两端的压力差，有了电压，电流才能流动起来。

就像图中的管道构成连通器，当阀门打开时，抽水机依靠不断地抽水才能维持着管道两端地压力差，电源也是通过消耗其他能量来维持正负极间有一定的电压。

2．电压的符号：U3．单位：伏特V(国际单位)。

千伏kV、毫伏mV。

单位换算：1V=103kV=103mV4．对电压的理解：电压是存在于两点之间的一个概念，因此，可以说某两点间的电压，某用电器两端的电压，但只说某点的电压或某用电器的电压是不规范的。

5．常见的电压：电子手表中的氧化银纽扣电池1.5V；一节干电池1.5V；一节蓄电池2V；家庭电路220V；电池3.7V；对人体安全的电压不高于36V。

注意：电池用久了，电压会降低。

真题讲练讲1（2022年广东揭阳九年级期中）下列关于电压的说法正确的是（）A．电压是使自由电荷发生定向移动形成电流的原因B．电压只能使自由电子发生定向移动C．对人体的安全电压是36V D．在任何情况下，一节干电池的电压都是1.5V 【答案】A【详解】A．电荷的定向移动形成电流，电源提供电压，电压使自由电荷发生定向移动形成电流，故A正确；B．电压既可以使自由电子发生定向移动，也可以其他带电粒子（如正负离子）发生定向移动，故B错误；C．对人体安全电压是不高于36V，而不是36V，故C错误；D．一节新干电池的电压为1.5V，若干电池用过一段时间后，电压会有所减小，故D错误。

故选A。

练1.1 （2022年河南漯河九年级期中）关于电压，下列说法错误的是（）A．电压是电路中形成电流的原因B．只要有电压，就一定有电流产生C．电源是提供电压的装置D．电路中有电流时，电路两端就一定有电压【答案】B【详解】A．电压是使电路中的自由电荷定向移动形成电流的原因，故A正确，不符合题意；B．电流产生的条件是：一是电路要闭合，二是有电源提供电压；因此有电压不一定有电流，故B错误，符合题意；C．电源是电路中提供电压的装置，有电源并且电路是通路时，电路中才会有电流，故C正确，不符合题意；D．电压是形成电流的原因，所以电路中有电流时，电路两端一定有电压，故D正确，不符合题意。

《161+电压》课件

千伏（KV）、毫伏（mV）、微伏（μV）。
2. 电压单位的换算：
1千伏＝1000伏、或1KV＝1000V,
1伏＝1000毫伏、或1V＝1000mV,
1毫伏＝1000微伏、或1mV＝1000μV。
3. 几个常用的电压
z..x..x..k
＊一节干电池的电压 U＝1.5伏＊一个铅蓄电池的电压 U＝2伏＊家庭电路的电压 U＝220伏＊工业动力电压 U＝380伏＊工业动力电压 U＝380伏＊对人体安全的电压不高于36伏特
L1 3 2 1 L2
课堂练习
（1）380伏= （ 0.38 ）千伏（2）120伏=（ 120 ）伏特
3 — 3 2.5 × 10 （3）2.5×10 千伏=（）毫伏
（4）4.8×104毫伏=( 48 )伏
电压表和电流表的异同:
元件符号
使用规则接法接线柱电流从“+” 进从 “- ”出量程
仪表
能否直接连到电源两极上
实验用表量程
0-0.6A
最小刻度
0.02A
读数
电流表电压表
A
串联并联
电流不能超过表的不量程，先能要试触
0-3A 0-3V
0.1A 0.1V 0.5V
先看量程再读先看量程再读
V
电流电流不能从“+” 超过表的进从量程，先 “-”出要试触
读出右图电压值
右图所示电压值为
量程：0~15伏，电压值：10.00V
(如图)测量串联电路中L1两端的电压
-
+
思考如图，小琦用电压表测量灯泡 L1两端的电压，为了继续测量灯泡 L2两端的电压，她把电压表的左侧接线柱拆开，接到了C点处，这种做法正确吗？为什么？

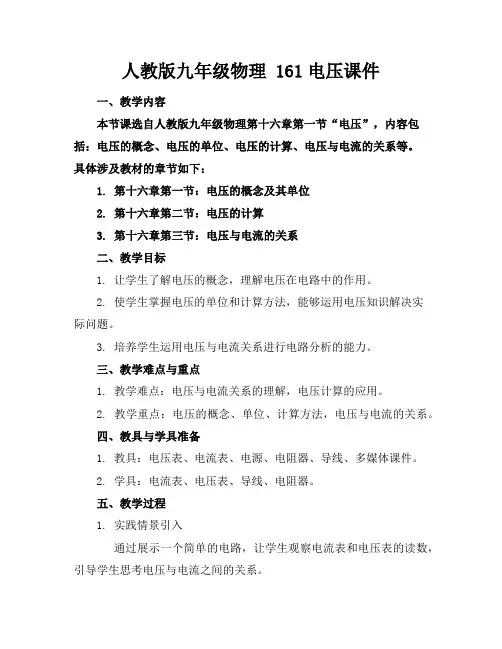

人教版九年级物理161电压课件

人教版九年级物理 161电压课件一、教学内容本节课选自人教版九年级物理第十六章第一节“电压”，内容包括：电压的概念、电压的单位、电压的计算、电压与电流的关系等。

具体涉及教材的章节如下：1. 第十六章第一节：电压的概念及其单位2. 第十六章第二节：电压的计算3. 第十六章第三节：电压与电流的关系二、教学目标1. 让学生了解电压的概念，理解电压在电路中的作用。

2. 使学生掌握电压的单位和计算方法，能够运用电压知识解决实际问题。

3. 培养学生运用电压与电流关系进行电路分析的能力。

三、教学难点与重点1. 教学难点：电压与电流关系的理解，电压计算的应用。

2. 教学重点：电压的概念、单位、计算方法，电压与电流的关系。

四、教具与学具准备1. 教具：电压表、电流表、电源、电阻器、导线、多媒体课件。

2. 学具：电流表、电压表、导线、电阻器。

五、教学过程1. 实践情景引入通过展示一个简单的电路，让学生观察电流表和电压表的读数，引导学生思考电压与电流之间的关系。

2. 知识讲解（1）电压的概念：电压是电路中产生电流的原因，是电势差的体现。

（2）电压的单位：伏特（V），1伏特等于1安培·秒。

（3）电压的计算：电压=电流×电阻。

（4）电压与电流的关系：电压与电流成正比。

3. 例题讲解（1）计算一个电路中的电压。

（2）已知电流和电阻，求电压。

（3）分析电压与电流的关系。

4. 随堂练习（1）判断题：电压是电路中产生电流的原因。

（3）计算题：已知一个电路中的电流为2A，电阻为10Ω，求电压。

5. 小组讨论让学生分组讨论电压与电流的关系，并展示讨论成果。

六、板书设计1. 电压2. 内容：（1）电压的概念、单位（2）电压的计算（3）电压与电流的关系七、作业设计1. 作业题目：（1）解释电压的概念。

（2）电压与电流的关系是什么？（3）已知一个电路中的电流为3A，电阻为5Ω，求电压。

2. 答案：（1）电压是电路中产生电流的原因，是电势差的体现。

(人教版)九年级物理：16.1《电压》ppt习题课件(有答案)

初中物理课件
4．(4分)在用电压表测某电阻两端的电压时，若选用0～3 V的量程，测得的电压值为2.2 V；若选用0～15 V的量程，测得的电压值为2.0 V，那么该电阻两端电压的大小应是( A )
A．2.2 V B．2.0 V C．2.1 V D．无法确定
初中物理课件
5．(4分)如右图为某学生做实验时的电路图，当他闭合开关后( A．电压表指针有明显偏转 B．电压表一定烧坏 C．灯泡L的灯丝烧断 D．电源损坏
初中物理课件
1．(6分) ___电__压__使电路中形成电流，电源是提供__电__压___的装置。电源正极聚集_正__电___荷__，负极聚集__负__电__荷___，在电源的正、负极间就产生电压。不同的电源产生的___电__压____不同。
初中物理课件
2．(4分)如图所示的电路中，能用电压表测出灯L2两端电压的电路图是___甲___，能测出两盏灯两端总电压的电路图是___乙_____。
初中物理课件
知识点二电压的测量 4．(2014，图中有一条导线接错了，接错的导线是( C ) A．导线1 B．导线2 C．导线3 D．导线4
初中物理课件
5．如图所示各电路图中，闭合开关后，电压表能测灯L1两端电压的是( A )
初中物理课件
初中物理课件
A)
初中物理课件
6．(5分)(2014，咸宁)请根据图中标出的电流方向，从电池组、电流表、电压表三个元件符号中选出两个，并分别填入电路的空缺处。填入后要求：①闭合开关，小灯泡L1和L2都能发光；②小灯泡L1和L2并联连接。
初中物理课件
7．(9分)一位同学用灯泡L1和L2组成了串联电路，他连接的电路如图所示。
(1)闭合开关，观察到的现象是__两__灯__都__亮__，__电__压__表__指__针__反__向__偏__转___。 (2)请你在实物图上只改动一根导线，使电压表能够测出L1两端的电压 (要求在需要改动的导线上画“×”，用笔将改动后的导线画出，导线不许交叉)，并画出电路图。

161电压2_1

16.1 电压——精剖细解讲义知识点1：电压1、电压要在一段电路中产生电流，它的两端就要有电压。

电源的作用就是给用电器两端提供电压。

电压是电路中产生电流的原因。

电源是提供电压的装置。

有电流一定有电压；有电压不一定有电流。

电压的国际单位是伏特，简称伏,用符号V表示。

常用的单位有千伏（KV）和毫伏（mV）。

单位换算： 1kV=103V，1mV=103V常见的一些电压值如下表所示：干电池铅蓄电池电池对人体安全电压家庭电路工业电压1.5 V2.0 V3.7 V 不高于36 V 220 V 380V2、电压的测量电压的测量仪器为电压表，符号为○V；电压表的量程：电压表的构造：刻度盘、指针、调零旋钮、正负接线柱和量程。

如下图所示：电压表的正确使用：电压表必须与被测用电器并联（电压表串联，相当于电路被断路），如下图所示：电压表的“+”接线柱连接靠近电源正极的一端，“－”接线柱连接靠近电源负极的一端；选择合适的量程（0～3V; 0～15V），被测电压不要超过电压表的量程（一般先选用大量程进行试触，如电压表的示数在小量程范围内，则改用小量程）；在不超过量程的情况下，允许把电压表直接连接在电源的两极上，测出的示数是电源的电压。

电压表的读数：所用的量程；注意分度值；看清指针所指的位置；写单位。

电压表的电阻特点：本身的电阻很大，相当于断开的开关。

如果电压表所选量程太小，使用时指针偏转角度太大，容易损坏电压表，如下图所示：如果电压表所选量程太大，使用时指针偏转角度太小，读数不准确，如下图所示：一般指针偏转到该刻度的2/3左右时读数最准确。

电压表指针位置相同时，选用0～15 V量程的读数是0～3 V量程读数的5倍，当其中一个量程的刻度或数字污损时，可据此，进行换算。

利用电流表、电压表判断电路故障：电流表电压表均无示数，除了两表同时短路外，最大的可能是主电路断路导致无电流。

电压的概念、单位及大小1．在国际单位制中，电压的单位是（）A．J（焦）B．V（伏）C．A（安）D．W（瓦）【分析】在国际单位制中，电学物理量的单位通常是为了纪念科学家们在物理学做出的突出贡献，以他们的名字命名的，如：电荷量﹣库仑、电流﹣安培、电压﹣伏特、电阻﹣欧姆、电功﹣焦耳、电功率﹣瓦特，据此分析。
