CCD视频传感器的智能车路径识别控制系统
第二届全国大学生智能汽车竞赛技术报告基于CCD视频传感器的智能车路径识别控制系统（下）4.2电源管理模块设计电源是一个系统正常工作的基础，电源模块为系统其他各个模块提供所需要的能源保证，因此电源模块的设计至关重要。
模型车系统中接受供电的部分包括：传感器模块、单片机模块、驱动电机模块、转动电机模块以及其它的外围辅助模块等。
设计中，除了需要考虑电压范围和电流容量等基本参数外，还要在电源转换效率、噪声、干扰和电路简单等方面进行优化。
可靠的电源方案是整个硬件电路稳定可靠运行的基础。
全部硬件电路的电源由7.2V，2A/h的可充电镍镉电池提供。
由于电路中的不同电路模块所需要的工作电流容量各不相同，因此电源模块应该包含多个稳压电路，将充电电池电压转换成各个模块所需要的电压。
本系统主要用到了以下几个不同的电压，如表4.1所示。
电源模块由若干相互独立的稳压电源电路组成。
在本系统中，除了电机驱动模块的电源是直接取自电池外，其余各模块的工作电压都需要经电源管理芯片来实现。
5V电源的实现是通过电源管理芯片TPS7350来实现的。
TPS7350是一款低压稳压芯片，能提供5V的固定电压输出。
TPS7350低压差稳压芯片克服了早期稳压芯片的缺点，而且还增加了如节电待机模式和供电管理等功能。
与其它的稳压芯片一样，TPS7350需要外接一个输出电容来保持输出的稳定性。
出于稳定性考虑，需要在稳压输出端和地之间接一个10uF低等效电阻的电容器。
除非该等效电阻小于1.2欧姆，否则引入的陶瓷电容或薄膜电容器会使输出的电压不稳定。
在很小或根本就没有旁路电容的情况下，输出电容可以减少到4.7uF，所提第四章系统硬件设计供的等效电阻维持在0.7到2.5欧姆。
因为电容的等效电阻很小，有必要串联一个0.5～1欧姆的电阻，并且限制该电阻不超过1.5欧姆。
表4.1 系统所用到的电压图4.2是6V电压生成电路。
该电路与5V实现电路最大的区别就是在图2.2使用了两个二极管D202和D203来提高TPS7350的地电位，实现6V电压输出。
图4.2 TPS7350（6V）工作原理图第二届全国大学生智能汽车竞赛技术报告在上图中，注意到TPS7350有一特殊的输出引脚，该引脚为复位(RESET)。
TPS7350的复位引脚（RESET）作用是：控制输入端电压，以调节输出端电压，当输出电压高于4.65V时，复位输出端RESET为高电平。
当输出电压低于4.65V 时，RESET输出低电平。
当输出电压又变为高于4.65V时，RESET在保持200ms 的低电平后，变为高电平。
另外，CCD传感器还用到了12V电压，所以还要用MAX734来实现12V 的电压输出。
如图4.3所示，通过电感L301和电容C301、C302 网络的7.2V的电源电压，在经过电源管理芯片MAX734后，输出+12V的稳定电压。
SHDH为闭锁引脚，低电平有效。
SS为软启动引脚，在SS和地之间的电容提供了软启动和短路保护的功能。
CC为电容补偿输入，构成补偿反馈环。
VOUT为输出引脚，固定的+12V电压输出，V+为电压输入引脚，将通过滤波后的电源电压引入该引脚。
图4.3 MAX734工作原理图4.3视频分离电路LM1881视频分离芯片LM1881外围电路如图4.4所示，1脚为复合同步输出第四章系统硬件设计（COMPOSITE SYNC OUTPUT）端口，将该端口的信号作为行同步的标志，当该端口有信号输出时，表示采集到一行数据，将它的输出作为行同步信号，连接到单片机的IRQ端口，在IRQ中断中对采集到的视频信号进行处理。
2脚为视频信号的输入端，该端口接收CCD传感器采集到的视频信号。
3脚为垂直同步输出(VERTICAL SYNC OUTPUT)引脚，该引脚的信号作为场同步信号，当该引脚有信号输出时，表示采集到一新场，将它连接到H端口。
图4.4 LM1881外围电路4.4直流电机驱动电路用MC33886电机驱动H桥芯片作为电机的驱动芯片，通过S12输出的PWM 信号来控制电机。
如图4.5所示。
VPWR为电源电压7.2V，当D1接低电平，D2接高电平时，电机驱动芯片MC33886开始作用。
IN1和IN2是该芯片的两个输入引脚，OUT1和OUT2是芯片的输出引脚（各有两个，可同时控制2个电机的运转，因模型车只有一个电机，所以可以将它的两个OUT1和两个OUT2并在一起，增大芯片的带负载能力），它们随着输入PWM信号的占空比的不同，输出的电压不同，从某种意义上说，MC33886就是一款将占空比转换为电压的芯片。
第二届全国大学生智能汽车竞赛技术报告在本系统中，引入了可接跳线的插孔，可以方便地对MC33886的各个引脚进行控制。
因为当MC33886正常工作时，需要将使能端D1和D2分别接地和高电平。
所以，除了用单片机的输出引脚对D1和D2 进行控制外，可以使用跳线将D1和D2直接与地和电源相连。
而且，从图中还可以看到，当用跳线将J4相连后，输出端OUT2的经过发光二极管后可以触发二极管的亮灭，方便对当前芯片输出情况的监控。
图4.5 MC33886工作原理图另外，为了更快的减速，本队考虑了利用电机的倒转进行减速的过程，方法是：MC33886的23通道输出作为直流电机的一端输入，而45通道输出作为直流电机另一端的输入，这样，直流电机就会根据两个输入端的差值来运转，即可实现正转和倒转。
当智能车需要急刹车的时候，可以适当的进行倒转，来达到快速减速的过程。
不过，这个过程也对电机和MC33886有一定的损耗，所第四章系统硬件设计以利用的时候应十分谨慎。
4.5转速测量电路为了使得模型车能够平稳地沿着赛道运行，除了控制前轮转向外，还需要控制小车的车速，使模型车在急转弯时速度不至于过快而冲出赛道，同时也使小车在直线段时以较快的速度行驶。
所以要时刻把握当前小车的速度，并根据小车所处的位置来实时调整小车的速度。
通过速度检测，可以消除或降低电池电压、电机传动摩擦力、道路摩擦力等的影响，使得小车在赛道上运行得更精确。
本系统采用频率-电压转换芯片LM2907结合带齿槽结构的圆盘来实现小车的速度检测。
即将具有齿槽结构的圆盘固定在后轮驱动电机输出轴上，采用直射式红外传感器读取齿槽圆盘转动脉冲。
将该脉冲信号输入频率-电压转换芯片，可得出相应于输入脉冲的电压值。
然后将该电压信号输入MC9S12DG128芯片的A/D端口，得出当前转速的数字量。
将该数字量于期望的转速相比较，来调整小车的速度。
LM2907单片集成频率-电压转换芯片由比较器、充电泵、高增益运算放大器组成，能将频率信号转换成电压信号[2]。
为了获得最佳性能，必须仔细选择合适的电阻R1和合适的电容C1。
定时电容还为电荷泵提供内部补偿，为了使元器件取得准确的转换结果，其值应大于100uF，太小的电容会在R1上产生误差电流，特别是低温条件下更应该如此。
LM2907的外围电路如图4.6所示。
第二届全国大学生智能汽车竞赛技术报告图4.6 LM2907工作原理图需要注意的是，必须抬高11引脚（参考电压端）的电压，否则不能获得跟随输入频率的输出电压。
因此， 系统通过分压电阻网络抬高11脚电平。
如图所示，通过R2=50k 和R3=30k 将11脚电平提高到1.875V 。
其实，只要将该脚的电平值提高到一定的数值，就可实现跟随输入频率的输出电压[18]。
引脚3的输出电流是内部固定的，因此V O /R1值必须小于或等于此固定值。
于是有：m a x ma x 1S S I V R ≥ 公式4.1其中max S V 是满刻度输出电压，max S I 为150uA 。
但是如果1R 太大，将会影响3脚的输出阻抗，从而使频率－电压转换的线性度变差。
其次，还要考虑输出纹波电压，以及1R 和2C 的影响。
引脚3的纹波电压RIPPLE V 可用下式计算：11(1)222C C C C IN R IP P LE V V F C C V C I ⨯⨯=⨯⨯- 公式4.2第四章 系统硬件设计1R 的选择与纹波无关。
但是响应时间，即输出V OUT 稳定在一个新值上需要的时间会随着2C 的值增加而增加，因此必须在纹波、响应时间和线性度之间仔细地进行折衷选择。
最后，最大输入频率由CC V ，1C 和2I 共同决定：21M AX C C I F C V =⨯ 公式4.31C 和2C 的选择： 11fullscaleC C fullscale V C R V F =⨯⨯ 公式4.4将系统所能忍受的纹波电压输入上面的纹波函数公式4.2，即可得2C 。
在测试过程中，系统检测到无论输入频率增加到多大，其输出最大电压为约为V V O 62.3=而固定在小车后轮转轴上的圆盘齿槽数为20个（即小车车轮没转动一圈，透射式光电传感器能检测到20个脉冲信号），所以当小车以占空比为1时全速运行，其有最大的输出频率Fmax ，经检验，Fmax=600Hz 。
k uA VR 1.2415062.31=≥方案一：选择R1为100k ，将R1=100k 带入公式4.4，可得3.62112.1()1005600C nf ==⨯⨯设系统能忍受的速度偏差为0.05m/s ，因为车轮的直径为51mm ，则将速度偏差转换为相应的频率值为0.05134()0.051 3.14F H z =⨯=将该频率转换为电压值为110.024()C C V F V R C V =⨯⨯⨯=纹波电压为0.024V ，由（4.2）式可知，最大的纹波电压发生在频率最小的时刻（即输入频率为0的时刻），将R IP P LE V =0.024V 带入公式4.2，可得第二届全国大学生智能汽车竞赛技术报告12 1.26()2C C RIPPLE V C C uf V ⨯==⨯因此，系统选择C1为10nf ，C2为1uf ，R1为100k 。
其所对应的频率-电压表如表4.2所示：表4.2频率-电压转换表第四章 系统硬件设计由该频率-电压对应表拟合的频率-电压转换曲线如图4.7所示图4.7 频率-电压转换曲线方案二：系统选择R1为51k ，将R1=51k 带入公式4.4，可得3.62123.6()515600C nf ==⨯⨯在此系统选择1C 为33nf .设系统能忍受的速度偏差为0.05m/s 。
0.05134()0.051 3.14F H z =⨯=将该频率转换为电压值为V C R V F V CC 036.011=⨯⨯⨯=纹波电压为0.036V 。
由公式4.2可知，最大的纹波发生在输入频率最小的时刻（即输入频率为0的时刻）。
将R IP P LE V =0.036V 代入公式4.2，可得12 2.5()2C C RIPPLE V C C uf V ⨯==⨯在此系统选择1R 为51k ，1C 我33nf ，2C 选择2.5uF 。
智能车线性CCD路径识别方法
智能车线性CCD路径识别方法
胡世林;韩致信;崔继强
【期刊名称】《机械制造与自动化》
【年(卷),期】2015(000)004
【摘要】论述了TSL1404CL线性CCD的识别原理，设计了CCD路径识别系统硬件电路，分析固定阀值与动态阀值以及固定中心点边缘检测与浮动中心点边缘检测的优缺点，运用LabVIEW软件编写上位机界面，获取了不同检测方法下的赛道信息，优化了系统的控制策略，提高系统的响应速度和准确性。
实验证明该系统能在不同光照条件下准确识别赛道，具有很好的鲁棒性。
【总页数】3页(P123-125)
【作者】胡世林;韩致信;崔继强
【作者单位】兰州理工大学机电工程学院，甘肃兰州730050;兰州理工大学机电工程学院，甘肃兰州730050;滨州学院，山东滨州256603
【正文语种】中文
【中图分类】TP273
【相关文献】
1.基于线性CCD循迹智能车的设计与实现 [J], 黄锦阳;胡傲;秦浩杰;赵春锋
2.基于线性CCD的智能车路径识别方法 [J], 杨庆文
3.基于线性CCD追逐智能车系统的软件设计 [J], 叶梦君;张文财;;
4.基于线性CCD传感的实训类智能车系统的搭建与调控 [J], 何恩节;郑磊
5.基于线性CCD追逐智能车系统的硬件设计 [J], 张文财; 叶梦君; 黄仰来; 雷改惠
因版权原因，仅展示原文概要，查看原文内容请购买。
基于CCD检测的循线移动智能汽车控制系统的研究与设计
Ａ Ｄ 和 Ａ Ｄ 两组 ， Ｔ０ Ｔ１ 为保证 Ａ Ｄ转换 的精度 ， 给该模块加 ／ 要
采用 ７０ ，８６和一块 Ｖ １ ８ ５７０ Ｓ 开关 型 Ｄ Ｃ—Ｄ Ｃ升压集成 电路 实 现， 驱动电机 芯片直接 用 ７ ２Ｖ电池供电。 ． １２主控制器简介 ．
差控 制等 主要控制功能提 出了 图１ 智 能 汽 车控 制 系统 示 意 图 解决 方案 。如 图 １ 所示 。
中保持 一 定 的 稳 定性 和平 顺 性， 控制 系统 中对 导 引线 路径
信息识别 、 径定 位 与方 向偏 路
梯 形 视 野 区 域
电源模块 为系统其 他各 电路 运行 提供 合适 的 电压。车
载主 电源为 １ ７ ２Ｖ， ｈ可充电镍镉蓄电池。 由于主控 块 ． ２Ａ／
制器 、 机 、 舵 摄像头分别需要 ５ ６Ｖ １ Ｖ等 电压供 电， 别 、 Ｖ、 ２ 分
径识别电路、 电机驱动电路、 车速传感电路、 舵机驱动电路。采用边缘提取算法提取 出路径信息 ， 调试后最终完成 了偏重于行驶稳
定的理 想车模 ， 实现 ቤተ መጻሕፍቲ ባይዱ小车 沿黑 线稳 定快速 的 前进 。
关 键词 ： 智能 汽车 路径 识 别 图像 采集 边缘提 取
中图分 类号 ：Ｐ７ Ｔ ２４
Ｊ ＡＯ ｎ ｉ Ｉ Ｘｉｘｎ，Ｗ ＡＮＧ ｉｈ ｉ Ｍ ｎ ｕ
Ａｂ ｔａｃ ：Ａ ｍａｔ ｃ ｒｏ ｕｔ—ｒ ｃ ｉｇ ｂ ｓ ｄ ｏ ｓｒ ｔ ｓ ｒ ａ ｆａ ｏ ｔａ ｋｎ ａ ｅ ｎ ＣＣＤ ｍｅａ ｄｅｅ ｔｏ ｓ ｉｔｏ ｕ ｅ ． Ｍｏ ｅ ａ ｎ Ｃａ ｒ ｔｃ ｉｎ ｗａ ｎｒ ｄ ｃ ｄ ｄ ｌｃ ｒａ ｄ ＭＣ９ ２ Ｓ１ ＸＳ１ ８ ｗｅ ｅ ａ ｐｔｄ ２ ｒ ｄｏ ｅ ． Ｃｉｃ ｔ ｏ ｕｏ ｍａ ｔ ｄ ｎ ｉ ｃ ｔｏ ｒｕｉ ｆｒａ ｔ ｓｉ ｉｅ ｔｆ ａ ｉｎ，ｍｏｏ ｒｖ ｓ ｃ ｉ ｔｒｄ ｅ，ｓ ｅ ｄ ｓｎｓｒ，ｓ ｒ ｏｄ ｉｅ ｗｅｅ ｄ ｓｇ ｄ ａ ｄ ｐｒｄ ｃ ｄ．Ａｆｅ ｅ ａｅ ｘ ｅｉ ｎ ｓｏ ｈ ｉ ｐ ｅ ｅ ｏ ｅ ｖ ｒｖ ｒ ｅ ｉｎｅ ｎ ｏ ｕ ｅ ｔｒｒｐｅ ｔｄ ｅ ｐ ｒｍｅ ｔ ｎ ｔｅ ａ ｔａ Ｈ ｗａ ｃｕ ｌｒ ｎ ｙ，ｔ ｅ ｍｅ ｄ ｄ ａ ｄ ｉ ｒ ｖ ｄ，ｔｅ ａ ｓ ｍｂｌｄ ｍｏ ｅ ａ ｃ ｍｐ ａ ｉｅ ｎ ｓａ ｌ ｙｆｎ ｌｙｃ ｍｐｌｔｄａ ｄ ｃ ｕｄ ｒ ｎ ａｏ ｇ ｔｅ ｈ ｎ ａ ｎ ｅ ｎ ｍｐ ｏ ｅ ｈ ｓｅ ｅ ｄ ｌｃ ｒｗｈｉｈ ｅ ｈ ｓｚｄ ｏ ｔｂｉｔ ａｌ ｏ ｉ ｉ ｅｅ ｎ ｏ ｌ ｕ ｎ ｈ ｌ ｂｌｃ ｉｅ ｓａ ｌ ｎｄ ｆｓ． ａ ｋ ｌｎ ｔｂ ｙ ａ ａ ｔ Ｋｅ ｙ ｗｏｒ ｓ：ｍａ ｔｃ ；ｕ ｏ ｔｃ ｉｅ ｔｆ ａｉｎ；ｍａ ｅ ｓ ｍｐｉ ｇ；ｄｇ —ｅｃ ｎ ｄ ｓ ｒ ａ ａ ｔｍａｉ ｄ ｎｉｉ ｔ ｒ ｃ ｏ ｉ ｇ ａ ｌｎ ｅ ｅ ｆｔｈｉｇ
基于CCD传感器的智能小车控制系统设计
技术 ， 以及汽 车电子 、 电气工 程和机 械等 技术 ． 随着 自动控制技术 、 信 息技 术 和计 算 机 技术 的发展ｌ ｌ ｉ ｇ ｅ ｎ ｔ Ｖ ｅ ｈ ｉ ｃ ｌ ｅ ） 是集 自 动行驶、 环境 感知 、 决策规划、 辅助驾驶等功能于一体 的综合控 制系统 ， 集中应用 了自动控制技术、 现代传感器
Ｔｈｅ ｕ ｓ ｅ ｏ ｆ ＣＣＤ ｓ ｅ ｎｓ ｏｒ ｈａ ｓ ｉ ｍｐ ｒ ｏ ｖ ｅ ｄ ｈｅ ｔ ｐ ｅ ｒ ｆ ｏ ｍ ａ ｒ ｎ ｃ ｅ ｏ ｆ ｒ ｏ ｕ ｔ ｅ ｒ ｅ ｃ ｏｇ ｎ ｉ ｔ ｉ ｏ ｎ．Ｔｈ ｕｓ ， ｔ ｈ ｅ ｈ ｉ ｇ ｈ－ ｓ ｐ ｅ ｅ ｄ
能小车控制系统的高速度与高精度．
关键词 ： 智能 车 ； ＭＣ ９ Ｓ １ ２ Ｄ Ｇ１ ２ ８单片机 ； Ｃ Ｃ Ｄ传感器 ；路径 识别
中图分类号 ： Ｔ Ｐ ２ １ ２ ． ９ ； Ｔ Ｐ ２ ７ ３ ． ５ 文献标志码 ： Ａ 文章编号 ：１ ０ ０ ６— ４ ７ ２ ９ （ ２ ０ １ ３ ） ０ ３— ０ ２ ６ ６— ０ ５
Ｊ ｕ ｎ． ２ ０ １ ３
ＤＯ Ｉ ：１ ０ ． ３ ９ ６ ９ ／ ｊ ． ｉ ｓ ｓ ｎ ． １ ０ ０ ６— ４ ７ ２ ９ ． ２ ０ １ ３ ． ０ ３ ． ０ １ ６
基于 Ｃ Ｃ Ｄ传 感器 的智 能小 车控 制 系统 设 计
林建宇
（ 上海 电力学 院 电子 与信 息工程学院 ， 上海 ２ ０ ０ ０ ９ ０ ）
ｒ ｅ ｃ ｏ ｇ ｎ ｉ ｔ ｉ ｏ ｎ
ｉ ｎｔ ｅ ｌ ｌ ｉ ｇｅ ｎ ｔ ｖ ｅ ｈ ｉ ｃ ｌ ｅ； ｍｉ ｃ ｒ ｏ ｐ ｒ ｏ ｃ ｅ ｓ ｓ ｉ ｎ ｇ ｃ ｈ ｉ ｐ Ｍ Ｃ９Ｓ１ ２ ＤＧ１ ２ ８； ＣＣＤ ｓ ｅ ｎｓ ｏ ｒ；ｒ ｏ ｕ ｔ ｅ

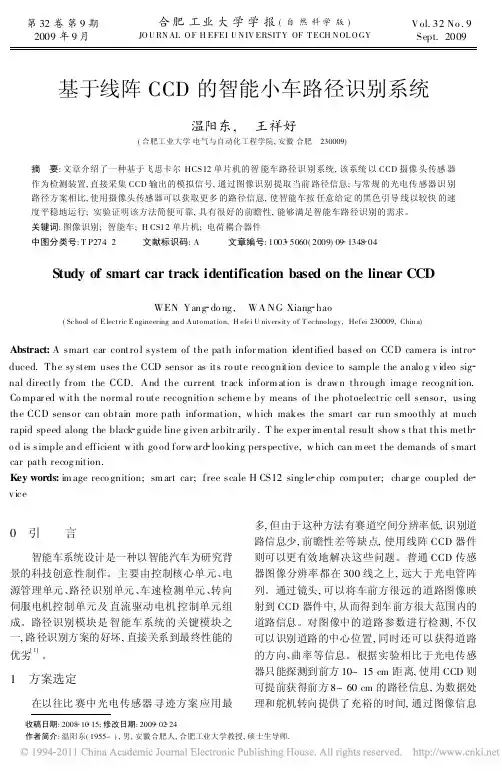

基于线阵CCD的智能小车路径识别系统_温阳东
