消防车荷载取值
消防车荷载分析
车库顶板消防车布置分析第一种消防车布置情况：梁板编号【图一】消防车布置（一）【图二】按消防车实际布置位置输入消防车荷载荷载简图【图三】荷载取值说明：1、30kN/m2为考虑1.5米厚覆土恒载，根据《荷载规范》附录A取覆土容重18kN/m3,板自重程序自动计算.2、4kN/m2为地下室顶板活荷载.3、A、C、G、K板面的17 kN/m2为消防车2个后轮的荷载，根据《荷载规范》条文解释P197页得2个后轮的重量为120kN,平均分布到2650x2650mm的板上，即q=120kN/(2.65*2.65) m2=17.0 kN/m2.暂按均不荷载计算，因为均不荷载对计算梁配筋不存在误差，虽然对板计算有误差，后面再考虑消防车压对把的影响。
4、B、H板面的35 kN/m2为两台消防车4个后轮的荷载，根据《荷载规范》条文解释P197页得4个后轮的重量为2x120kN,平均分布到2650x2650mm的板上，即q=240kN/(2.65*2.65) m2=34.0 kN/m2,这与《荷载规范》P15页表5.1.1第8项双向板楼盖（跨度不小于3mx3m）取35 kN/m2基本吻合，如果仅考察消防车荷载对板四周梁产生的作用，2.65mx2.65m的双向板仍然可按35 kN/m2取值.5、计算仅考虑消防车荷载对梁的作用，不考虑消防车荷载对板的作用，故可按均布荷载输.按20kN/m2输入消防车荷载荷载简图【图四】荷载取值说明：1、30kN/m2为考虑1.5米厚覆土恒载，根据《荷载规范》附录A取覆土容重18kN/m3,板自重程序自动计算2、20kN/m2为地下室顶板满布消防车荷载采用PKPM2012计算，得出结果如下：按实际消防车荷载计算结果【图五】按20kN/m2消防车荷载计算结果【图六】计算结果比较：由以上计算结果表格相比较得知，在这种消防车布置情况下对梁产生的效应比按满布20kN/m2的荷载要小。
第二种消防车布置情况：消防车布置（二）【图七】按消防车实际布置位置输入消防车荷载荷载简图【图八】荷载取值说明：1、30kN/m2为考虑1.5米厚覆土恒载，根据《荷载规范》附录A取覆土容重18kN/m3,板自重程序自动计算2、4kN/m2为地下室顶板活荷载3、D、F、H板面的17 kN/m2为消防车2个后轮的荷载，根据《荷载规范》条文解释P197页得2个后轮的重量为120kN,平均分布到2650x2650mm的板上，即q=120kN/(2.65*2.65) m2=17.0 kN/m2(仅考虑消防车荷载对梁的作用，不考虑消防车荷载对板的效应，故可按均布荷载输)4、E板面的35 kN/m2为两台消防车4个后轮的荷载，根据《荷载规范》条文解释P197页得4个后轮的重量为2x120kN,平均分布到2650x2650mm的板上，即q=240kN/(2.65*2.65) m2=34.0 kN/m2,这与《荷载规范》P15页表5.1.1第8项双向板楼盖（跨度不小于3mx3m）取35 kN/m2基本吻合，如果仅考察消防车荷载对板四周梁产生的作用，2.65mx2.65m的双向板仍然可按35 kN/m2取值( 中间跨板为2.7mx2.7m，为简化分析，全按2.65x2.65取)5、G、K板面9 kN/m2为消防车1个后轮的荷载，根据《荷载规范》条文解释P197页得1个后轮的重量为60kN,平均分布到2650x2650mm的板上，即q=60kN/(2.65*2.65) m2=8.54 kN/m2,取9 kN/m26、计算仅考虑消防车荷载对梁的作用，不考虑消防车荷载对板的作用，故可按均布荷载输按20kN/m2输入消防车荷载荷载简图【图九】按实际消防车荷载计算结果【图十】按20kN/m2消防车荷载计算结果【图十一】由以上计算结果表格相比较得知，在这种消防车布置情况下对梁产生的效应比按满布20kN/m2的荷载要小。

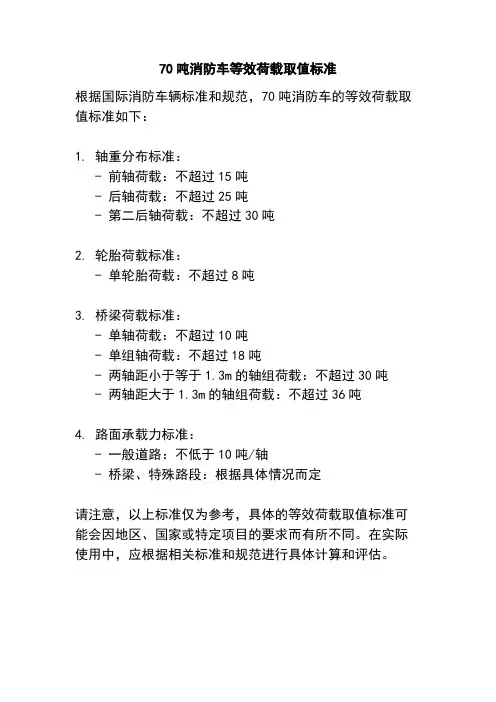

70吨消防车等效荷载取值标准
70吨消防车等效荷载取值标准
根据国际消防车辆标准和规范，70吨消防车的等效荷载取值标准如下：
1. 轴重分布标准：
- 前轴荷载：不超过15吨
- 后轴荷载：不超过25吨
- 第二后轴荷载：不超过30吨
2. 轮胎荷载标准：
- 单轮胎荷载：不超过8吨
3. 桥梁荷载标准：
- 单轴荷载：不超过10吨
- 单组轴荷载：不超过18吨
- 两轴距小于等于1.3m的轴组荷载：不超过30吨
- 两轴距大于1.3m的轴组荷载：不超过36吨
4. 路面承载力标准：
- 一般道路：不低于10吨/轴
- 桥梁、特殊路段：根据具体情况而定
请注意，以上标准仅为参考，具体的等效荷载取值标准可能会因地区、国家或特定项目的要求而有所不同。
在实际使用中，应根据相关标准和规范进行具体计算和评估。

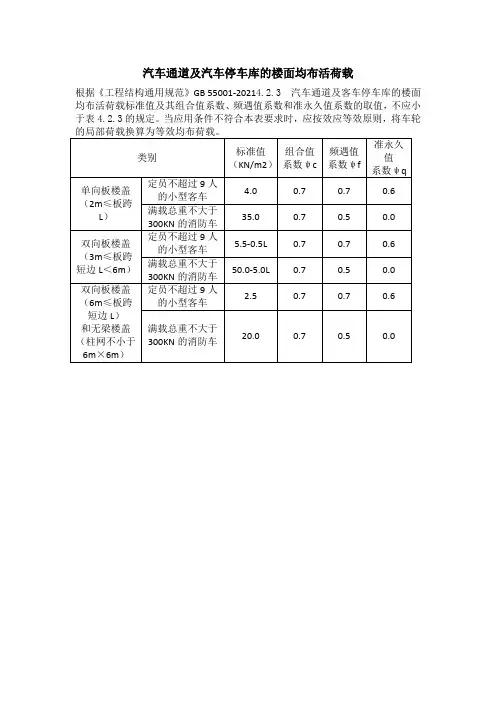

消防车、汽车荷载取值标准
根据《工程结构通用规范》GB 55001-20214.2.3汽车通道及客车停车库的楼面均布活荷载标准值及其组合值系数、频遇值系数和准永久值系数的取值，不应小于表4.2.3的规定。当应用条件不符合本表要求时，应按效应等效原则，将车轮的局部荷载换算为等效均布荷载。
类别
标准值
（KN/m2）
组合值
系数ψc
频遇值
系数ψf
准永久值
系数ψq
单向板楼盖
（2m≤板跨L）
定员不超过9人的小型客车
4.0
0.7
0.7
0.6
满载总重不大于300KN的消防车
35.0
0.7
0.5
0.0
双向板楼盖
（3m≤板跨短边L＜6m）
定员不超过9人的小型客车
5.5-0.5L
0.7
0.7
0.6
满载总重不大于300KN的消防车
50.0-5.0L
0.7
0.5
0.0
双向板楼盖
（6m≤板跨短边L）
和无梁楼盖（柱Biblioteka 不小于6m×6m）定员不超过9人的小型客车
2.5
0.7
0.7
0.6
满载总重不大于300KN的消防车
20.0
0.7
0.5
0.0
浅谈消防车活荷载的取值
浅谈消防车活荷载的取值工程设计中避免不了和消防车打交道，由于消防车荷载重大，这给结构设计带来了诸多难题，如建筑空间、结构造价等等。
现目前各大房开公司对结构的含钢量、经济性均有明确且较高的要求。
如何合理地取用消防车活荷载？是每个结构设计工程师都应特别关注的问题。
标签：消防车活荷载;等代板跨;结构布置，消防车作用范围消防车对结构的影响是轮压，尤其是后轮压，以及消防车的数量、排列等均有不同程度的影响，本文在此不叙述来源，本文着重探讨关于《建筑结构荷载规范》（GB50009-2012）（以下简称荷载规范）中已很明确的消防车荷载取值和折减系数以及荷载规范未明确，需要设计人员根据自己的经验来判断的情况。
怎样才能做到结构的安全可靠、经济合理，才是我们做结构设计的责职所在。
1、消防车活荷载的折减《荷载规范》中规定：“对单向板楼盖的次梁和槽形板的纵肋梁应取0.8，对单向板楼盖的主梁应取0.6，对双向板楼盖的梁应取0.8;” ;设计墙、柱时，荷载规范没有规定具体折减系数，要根据实际情况考虑，（个人认为应根据墙、柱所围成的等代楼板跨度取相应的标准值以及折减系数）;设计基础时可不考虑消防车荷载。
消防车活荷载按覆土厚度和板跨的折减系数可按《荷载规范》附录B 规定采用。
2、消防车活荷载与结构跨度的关系消防车活荷载与板跨的关系反比例关系，简单描述为：板跨越小，荷载标准值越大，板跨越大，荷载标准值越小。
《荷载规范》规定，单向板楼盖（板跨不大于2m）和双向板楼盖（板跨不大于3mx3m）时取值为：35kN/㎡;双向板楼盖（板跨不小于6mx6m）和无梁楼盖（柱网不小于6mx6m）时取值为：20kN/㎡;单向板板跨介于2m～4m和双向板板跨介于3mx3m～6mx6m之间时，应按跨度线性插值确定。
那针对于密肋梁楼盖时如何取值？个人认为不管跨度多少，均应取值为：35kN/㎡，甚至大于35kN/㎡。
2.1消防车活荷载与结构布置的关系以8.1米X8.1米的柱网为例，结构布置大致可分为四种：①厚板结构布置（或无梁楼盖结构）：消防车活荷载标准值为：20x0.8=16kN/㎡;②十字梁结构布置：次梁消防车活荷载标准值按线性插值计算，取值为：29.75x0.8=23.8kN/㎡，墙、柱、主梁按等代楼板跨度荷载标准值为：20x0.8=16kN/㎡;③井字梁结构布置：次梁消防车活荷载标准值为：35x0.8=28kN/㎡，墙、柱、主梁按等代楼板跨度荷载标准值为：20x0.8=16kN/㎡;④单向双次梁布置：次梁消防车活荷载标准值为：35x0.8=28kN/㎡，墙、柱、主梁按等代楼板跨度荷载标准值为：20x0.8=16kN/㎡（特别注意：平行于次梁方向的主梁，荷载取值时也得按次梁考虑，即荷载标准值为：35x0.8=28kN/㎡）。

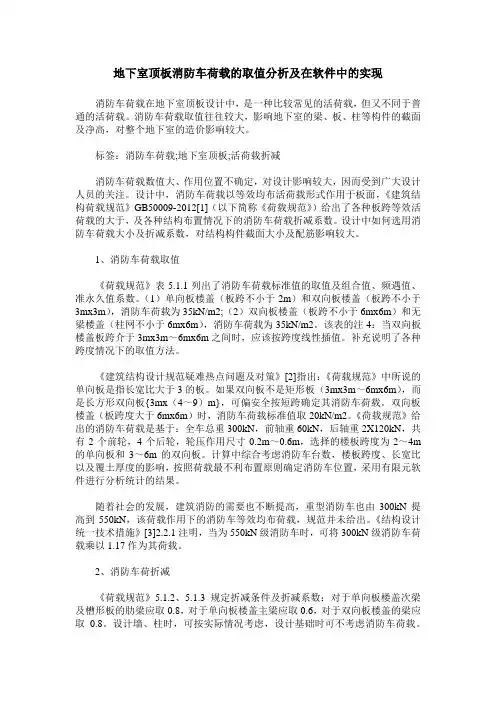

地下室顶板消防车荷载的取值分析及在软件中的实现
地下室顶板消防车荷载的取值分析及在软件中的实现消防车荷载在地下室顶板设计中，是一种比较常见的活荷载，但又不同于普通的活荷载。
消防车荷载取值往往较大，影响地下室的梁、板、柱等构件的截面及净高，对整个地下室的造价影响较大。
标签：消防车荷载;地下室顶板;活荷载折减消防车荷载数值大、作用位置不确定，对设计影响较大，因而受到广大设计人员的关注。
设计中，消防车荷载以等效均布活荷载形式作用于板面，《建筑结构荷载规范》GB50009-2012[1]（以下简称《荷载规范》）给出了各种板跨等效活荷载的大于，及各种结构布置情况下的消防车荷载折减系数。
设计中如何选用消防车荷载大小及折减系数，对结构构件截面大小及配筋影响较大。
1、消防车荷载取值《荷载规范》表5.1.1列出了消防车荷载标准值的取值及组合值、频遇值、准永久值系数。
（1）单向板楼盖（板跨不小于2m）和双向板楼盖（板跨不小于3mx3m），消防车荷载为35kN/m2;（2）双向板楼盖（板跨不小于6mx6m）和无梁楼盖（柱网不小于6mx6m），消防车荷载为35kN/m2。
该表的注4：当双向板楼盖板跨介于3mx3m～6mx6m之间时，应该按跨度线性插值。
补充说明了各种跨度情况下的取值方法。
《建筑结构设计规范疑难热点问题及对策》[2]指出：《荷载规范》中所说的单向板是指长宽比大于3的板。
如果双向板不是矩形板（3mx3m～6mx6m），而是长方形双向板{3mx（4～9）m}，可偏安全按短跨确定其消防车荷载。
双向板楼盖（板跨度大于6mx6m）时，消防车荷载标准值取20kN/m2。
《荷载规范》给出的消防车荷载是基于：全车总重300kN，前轴重60kN，后轴重2X120kN，共有2个前轮，4个后轮，轮压作用尺寸0.2m～0.6m，选择的楼板跨度为2～4m 的单向板和3～6m的双向板。
计算中综合考虑消防车台数，楼板跨度、长宽比以及覆土厚度的影响，按照荷载最不利布置原则确定消防车位置，采用有限元软件进行分析统计的结果。
消防车荷载取值问题探讨
ｂ ｕ ｉ ｌ ｄ ｉ ｎ ｇ ｓ ｔ ｕｃ ｒ ｔ ｕ ｒ ｅ ｓ ｉ ｕ ｓ ｔ ｃ ｏ ｎ ｓ ｉ ｄ ｅ ｒ ｓ ｔ ｈ ｅ ｄ ｉ ｆ ｆ ｕ ｓ ｉ ｏ ｎ ｅ ｆ ｆ ｅ ｃ ｔ ｏ ｆ ｔ ｈ ｅ ｃ ｏ ｖ ｅ ｒ ｅ ｄ ｓ ｏ ｉ ｌ ｔ ｏ ｔ ｈ ｅ ｌ ｉ ｖ ｅ ｌ ｏ ａ ｄ ｏ ｆ ｉ ｆ ｒ ｅ ｔ ｕｃ ｒ ｋ ｂ ｕ ｔ ｄ ｏ ｅ ｓ ｎ ｏ ｔ ｃ ｏ ｎ ｓ ｉ ｄ —
Ｋｅ ｙｗｏ ｒ ｄｓ： Ｌ ｏ ａ ｄ ｏ ｆ ｉｒ ｆ ｅ ｅ ｎｇ ｉ ｎ ｅ； Ｄｙ ｎ ａ ｍｉ ｃ ｃ ｏ ｅ ｉｃ ｆ ｉ ｅ ｎ ｔ ；Ｃｏ ｖ ｅ ｒ ｓ ｏ ｉ ｌ ；Ｔｈ ｅ ｄ ｉ ｆ ｆ ｕｓ ｉ ｏ ｎ ａ ｎ ｄ ｓ ｕ ｐ ｅ ｉｍｐ ｒ ｏ ｓ ｅ ｄ ｌ ｏ ａ ｄ； Ｔ ｈｅ ｒ ｅ ｄ ｕｃ ｔ ｉ ｏ ｎ ｃ ｏ ｅ ｉｃ ｆ ｉ ｅ ｎｔ
Ｔｈｅ Ｄｉ ｓ ｃ ｕ ｓ ｓ ｉ ｏ ｎ ｏ ｎ ｔ ｈｅ Ｆｉ ｒ ｅ Ｅｎｇ ｉ ｎｅ Ｌｏ ａ ｄ Ｖａ ｌ ｕｅ Ｐｒ ｏ ｂ ｌ ｅ ｍｓ
Ｇ Ｏ Ｎ Ｇ Ｃ ｈ ａ ｎ ｇ ｊ ｉ
（ Ｆ ｕ ｊ ｉ ａ ｎ Ｐ ｒ ｏ ｖ ｉ ｎ ｃ ｅ Ａ ｒ ｃ ｈ ｉ ｔ ｅ ｃ ｔ ｕ ｒ ａ ｌ Ｄ ｅ ｓ ｉ ｇ ｎ ａ ｎ ｄ Ｒ ｅ ｓ ｅ ａ ｒ ｃ ｈ Ｉ ｎ ｓ ｔ ｉ ｔ ｕ ｔ ｅ ，Ｆ ｕ ｚ ｈ ｏ ｕ ， ３ ５ ０ ０ ０ １ ）
ｍ ｉ ｎ ｅ ｔ ｈ ｅ ｌ ｉ ｖ ｅ ｌ ｏ ａ ｄ ｏ ｆ ｔ ｈ ｅ ｉ ｆ ｒ ｅ ｅ ｎ ｇ ｉ ｎ ｅ ， ｉ ｎ ｓ ｔ ｅ ａ ｄ ｏ ｆ ｆ ｏ ｌ ｌ ｏ ｗ ｉ ｎ ｇ ｔ ｈ ｅ Ｌ ｏ ａ ｄ ｃ ｏ ｄ ｅ ｆ ｏ ｒ ｔ ｈ ｅ ｄ ｅ ｓ ｉ ｇ ｎ ｏ ｆ ｂ ｕ ｉ ｌ ｄ ｉ ｎ ｇ ｓ ｔ ｒ ｕ ｃ ｔ ｕ ｒ ｅ ｓ（ Ｇ Ｂ ５ ０ ０ ０ ９
不同板跨的消防车荷载取值(考虑覆土厚度)
关于消防车荷载的简化计算
规范明确规定了等效均布荷载的计算原则，但由于消防车轮压位置的不确定性，实际计算复杂且计算结果有时与规范数值出入很大，对双向板问题更加突出.为方便设计，并应网友的要求，此处提供满足工程设计要求的等效荷载计算表（此为博主正在编辑整理的书稿内容），供设计者选择使用。
1．不同板跨时，双向板等效均布荷载的简化计算表格
2．表1中列出了在消防车（300kN级）轮压直接作用下，不同板跨的双向板其等效均布荷载简化计算数值，供读者参考。
表1 消防车轮压直接作用下双向板的等效均布荷载
2. 不同覆土厚度时，消防车轮压等效均布荷载的简化计算
不同覆土厚度时，对消防车轮压等效均布荷载数值的计算可采取简化方法，考虑不同覆土厚度对消防车轮压等效均布荷载数值的影响，近似可按线性关系按表2确定。
表2 消防车轮压作用下，不同覆土厚度时的等效均布荷载调整系数
3. 综合考虑板跨和不同覆土层厚度时，消防车轮压等效均布荷载的确定
考虑板跨和不同覆土层厚度确定消防车轮压作用下的等效均布荷载数值时，可采用简化计算方法，参考表-3，表-4确定不同板跨、不同覆土层厚度时的等效均布荷载数值。
表3 消防车轮压作用下单向板的等效均布荷载值(kN/m2)
表4 消防车轮压作用下双向板的等效均布荷载值(kN/m2)
4. 等效均布荷载属于结构估算的范畴，追求过高的计算精度对工程设计而言没有必要。
实际工程中应注意效应的统一性，即注意在不同效应时，等效荷载不可通用。
地下室顶板消防车荷载的取值分析及在软件中的实现
地下室顶板消防车荷载的取值分析及在软件中的实现一、引言地下室是现代建筑中常见的一种构造，它通常被用作停车库或仓库等功能，消防车在地下室内行驶是日常工作中的常见场景。
因此地下室顶板的荷载承载能力对于消防车行驶安全至关重要。
本文将从地下室顶板消防车荷载的取值分析以及在软件中的实现两个方面进行探讨。
二、地下室顶板消防车荷载的取值分析1. 消防车荷载的取值标准根据《建筑设计防火规范》（GB50016-2014）中的规定，消防车荷载应当根据实际情况确定，一般应按照150kPa来计算。
消防车荷载主要包括车辆的自重、人员和设备的重量、车载水的重量等。
2. 地下室顶板的荷载承载能力分析地下室顶板的大小、材质、支撑方式等均会影响其承载能力。
建筑设计师需要根据实际情况进行结构计算，确保地下室顶板能够承受消防车荷载的作用，保障地下室内的安全。
三、软件中的实现1. 软件功能设计在现代建筑设计中，计算机辅助设计软件已经成为必不可少的工具。
设计师可以利用计算机软件进行地下室结构的分析和设计。
在软件中实现地下室顶板消防车荷载的取值分析，需要开发具有相应功能和算法的模块。
2. 算法设计地下室顶板消防车荷载的取值分析需要考虑多种因素，因此需要设计相应的算法来实现。
算法可以根据消防车的荷载标准和地下室结构的特点，综合考虑自重、荷载、承载能力等因素，确定地下室顶板的承载能力。
四、结论地下室顶板的承载能力对于消防车的安全行驶至关重要。
通过对地下室顶板消防车荷载的取值分析及在软件中的实现，设计师可以更好地评估地下室结构的安全性，确保消防车在地下室内行驶时不会造成顶板的破坏。
未来，随着建筑设计技术的不断发展，相信软件工具将在地下室顶板消防车荷载取值分析中发挥越来越重要的作用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
消防车道荷载取值问题
最近审查的高层带地下车库项目比较多，为了满足规划对绿地的要求，车库顶板上一般都有1m-3m不等的覆土，上有消防车道，许多设计人员计算时由于板顶活荷载取值不同，导致计算结果和配筋相差较大，现把朱炳寅老师对消防车荷载的取值问题解析转录于后，供设计人员参考。
规范明确规定了等效均布荷载的计算原则，但由于消防车轮压位置的不确定性，实际计算复杂且计算结果有时与规范数值出入很大，对双向板问题更加突出.为方便设计，并应网友的要求，此处提供满足工程设计要求的等效荷载计算表（此为博主正在编辑整理的书稿内容），供设计者选择使用。
1．不同板跨时，双向板等效均布荷载的简化计算表格
表1中列出了在消防车（300kN级）轮压直接作用下，不同板跨的双向板其等效均布荷载简化计算数值，供读者参考。
表1消防车轮压直接作用下双向板的等效均布荷载
2. 不同覆土厚度时，消防车轮压等效均布荷载的简化计算
不同覆土厚度时，对消防车轮压等效均布荷载数值的计算可采取简化方法，考虑不同覆土厚度对消防车轮压等效均布荷载数值的影响，近似可按线性关系按表2确定。
表2消防车轮压作用下，不同覆土厚度时的等效均布荷载调整系数
3. 综合考虑板跨和不同覆土层厚度时，消防车轮压等效均布荷载的确定考虑板跨和不同覆土层厚度确定消防车轮压作用下的等效均布荷载数值时，可采用简化计算方法，参考表-3，表-4确定不同板跨、不同覆土层厚度时的等效均布荷载数值。
表3消防车轮压作用下单向板的等效均布荷载值(kN/m2)
表4消防车轮压作用下双向板的等效均布荷载值(kN/m2)
4. 等效均布荷载属于结构估算的范畴，追求过高的计算精度对工程设计而言没有必要。
实际工程中应注意效应的统一性，即注意在不同效应时，等效荷载不可通用。
本工程为布吉九年一贯制学校，总建筑面积23112.96㎡，其中A栋综合教学楼14987.89㎡，B栋风雨操场及其他用房4219.91㎡，C栋综合教学楼2656.65㎡，门卫及垃圾房49.1平方米。
结构形式为钢筋混凝土框架结构，风雨操场屋盖采用钢网架结构。
