【图文分享】模板工程施工要点及质量控制措施
项目模板工程质量控制措施汇总
为确保模板工程质量，防患于未然，消除主体结构中模板工程的质量隐患，特编制对模板分项工程在材料、制作、安装、拆除、验收等方面的质量控制措施。
(1)模板板材应有出厂合格证，木质胶合板最小厚度为 16mm，竹质胶合板最小厚度为 12mm，板材粘结剂应为溶剂型。
(2)模板支撑系统应采用钢管和型钢等金属支撑体系，壁厚不小于 3mm。
(3)在合理工期下，底模不少于 2.5 套，侧模不少于 2 套；当工期少于合理工期时，应增加模板的套数。
(1)由监理单位检查模板的制作和试拼装，合格后方可进入现场安装。
(2)每批模板拆除后应全数清理、保养并整修，经监理验收符合要求后，方可再次使用。
(3)每批模板安装完毕后，监理应及时对模板的几何尺寸、轴线、标高、垂直度、平整度、接缝、清扫口及支撑体系等进行验收，验收合格后方可进行下道工序施工。
(4)脱模剂应有出厂合格证，使用时不得污染钢筋和影响混凝土的后期装饰，禁止使用废机油等替代产品。
1、模板应在木工车间制作，并进行试拼装，符合要求后方可在现场安装，严禁在作业面制作模板。
2、模板周边应刨边平直，接缝严密，接缝高低差不大于 2mm，平整度不大于 3mm。
3、现浇楼面高低差变化处(室外与室内，厨卫间与房间等)应采用方钢制作成工具式定型模板，或者在门洞口采用L30×3 角钢与钢筋焊接的措施来保证高差处的边角整齐。
4、剪力墙和梁的侧模应采用定型限位措施，并采用间距为 300~500mm 的对穿螺栓固定，螺栓直径不小于 12mm；当柱子截面大于600×600mm、梁的高度大于800mm及剪力墙等结构采用的对穿螺栓在其下部 3—4排范围内应使用双螺帽。
5、地下室外墙对穿螺栓中间必须设有双面施焊的止水环；对穿螺栓要在紧贴内、外模板(里面)处各设置一块约 50mm 见方 15-20mm 厚的木块，待拆模后剔除木块，割除螺栓头，用防水砂浆补平。
6、固定模板的背衬宜选用不小于50×100 mm 的方木或者不小于50×50×3mm的方钢管，间距不大于 250mm。
模板工程的施工要点(附详图)
模板工程的施工要点（附详图）一、模板工程施工质量及检查验收要求基本规定1．模板及其支架应根据工程结构形式、荷载大小、地基土类别、施工设备和材料供应等条件进行设计。
模板及其支架应具有足够的承载能力、刚度和稳定性，能可靠地承受浇筑混凝土的重量、侧压力以及施工荷载。
2．在浇筑混凝土之前，应对模板工程进行验收。
模板安装和浇筑混凝土时，应对模板及其支架进行观察和维护。
发生异常情况时，应按施工技术方案及时进行处理。
3．模板及其支架拆除的顺序及安全措施应按施工技术方案执行。
一般项目1．模板安装应满足下列要求：（1）模板的接缝不应漏浆；在浇筑混凝土前，木模板应浇水湿润，但模板内不应有积水；（2）模板与混凝土的接触面应清理干净并涂刷隔离剂，但不得采用影响结构性能或妨碍装饰工程施工的隔离剂；（3）浇筑混凝土前，模板内的杂物应清理干净；（4）对清水混凝土工程及装饰混凝土工程，应使用能达到设计效果的模板。
2．用作模板的地坪、胎模等应平整光洁，不得产生影响构件质量的下沉、裂缝、起砂或起鼓。
3．对跨度不小于4m的现浇钢筋混凝土梁、板，其模板应按设计要求起拱；当设计无具体要求时，起拱高度宜为跨度的1/1000~3/1000。
4．固定在模板上的预埋件、预留孔和预留洞均不得遗漏，且应安装牢固，其偏差应符合表1-1的规定。
预埋件和预留孔洞的允许偏差表注：检查中心线位置时，应沿纵、横两个方向量测，并取其中的较大值。
5．现浇结构模板安装的偏差应符合表1-2的规定。
现浇结构模板安装的允许偏差及检验方法表1-2注：检查轴线位置时，应沿纵、横两个方向量测，并取其中的较大值。
二、原材料选择及控制1、模板选择（1）、模板种类及质量判断胶合板用作混凝土模板具有以下优点：（1）板幅大，自重轻，板面平整。
既可减少安装工作量，节省现场人工费用，又可减少混凝土外露表面的装饰及磨去接缝的费用；（2）承载能力大，特别是经表面处理后耐磨性好，能多次重复使用；（3）材质轻，厚18mm的木胶合板，单位面积重量为50kg，模板的运输、堆放、使用和管理等都较为方便；（4）保温性能好，能防止温度变化过快，冬期施工有助于混凝土的保温；（5）锯截方便，易加工成各种形状的模板；（6）便于按工程的需要弯曲成型，用作曲面模板。
模板施工操作要点及质量控制措施

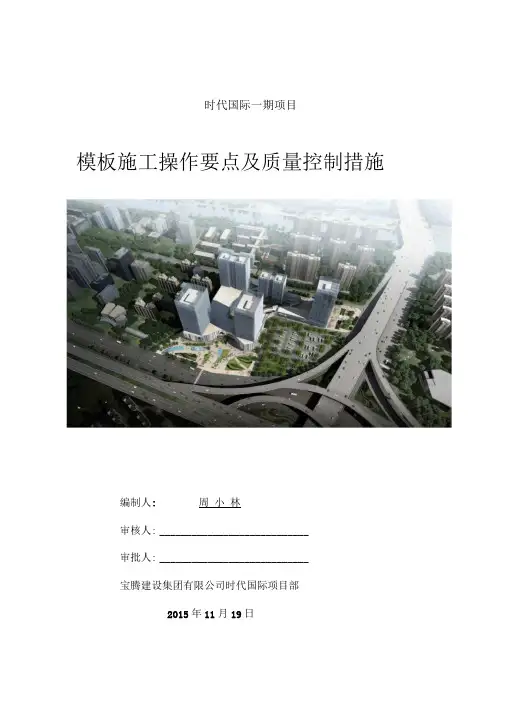

时代国际一期项目模板施工操作要点及质量控制措施编制人: 周小林审核人: ____________________________审批人: ____________________________宝腾建设集团有限公司时代国际项目部2015年11月19日模板施工操作要点及质量控制措施一、现浇板：材料的质量控制：所有龙骨合部选用60 X 80木方，并经压刨刨直成统一尺寸48 X80mm搁栅间距不大于250mm;楼板选用厚度为15mm的覆面木胶合板（多层板）。
（14.3）质量要求:尺寸统一、板厚一致，不允许有腐朽、霉斑、涂层流淌、不平、缺损、鼓泡、开裂、脱皮、散边等。
1、操作要点：1）、楼板模板支设基本原则：顶板模压墙模、纵横墙到位、横墙模压纵墙模。
2）、采用下底生根、外围设点，用经伟仪、水平仪投测的方法，把模板的控制标高引到柱角的钢筋上，拉线控制板的标高。
3）铺设模板主副龙骨、模板前，应先将墙体边线，采用吊线方法测引到顶模板面位置、每间在四周剪力墙内设置的固定标杆上，拉线控制顶板模板四边。
4）、水平钢管龙骨距墙边150mm木龙骨在钢管龙骨之上，按垂直方向立放，间距200~250mm木龙骨端头距墙150mm上下层龙骨周边距墙尺寸一律拉线调齐、调平、调直。
5）、现浇板模板铺设时必须根据施工层柱墙钢筋上（油漆、裹粘彩色胶带）标高控制点。
现浇板必须先从四个角铺起，并与梁、墙、柱模板保持垂直。
并将锯割边朝向板相交边，严禁朝向砼一侧，铺完板验收合格后立即用纸胶带封贴拼缝。
6）、平台模板表面应清理干净后并涂刷隔离剂，严禁使用油性脱模剂，必须使用水性脱模剂；7）、顶托托板支座位置必须采用两根钢管并排传递承载的方式。
顶托支撑插入长度应以保证顶托支撑稳定及不发生偏移为原则，伸出长度不应超出200mm且不超过总长的1/3为宜。
2、质量控制要求：1）板面的提拱度是否满足设计要求，当现浇板跨度（L）大于3.6 时，要求跨中起拱L/400）；2）板的拼缝是否严密，否则必须用纸胶带封贴拼缝；当板缝大于5mn时必须返工重新铺设；3）楼板采用大尺量对角线，误差必须控制在规范范围内；4）钢筋绑扎之前根据钢筋上的标高控制点通过拉线方式，检查板面标高、平整度是否符合图纸要求；5）在平台模板上弹出轴线检查梁和楼板边的轴线位置是否符合设计要求；现浇结构模板安装的允许偏差及检验方法3 、质量检查事项板面的提拱度是否符合设计要求，板缝是否严密，现浇板模板铺设是否方正，标高是否设计要求，平整度是否符合规范要求。
建筑模板施工工艺及质量控制措施(图解)148页
注：本工艺不适用于“转换层”等特殊结构模板
目录
目的 质量目标 应当杜绝的质量缺陷 目标样板 安全文明施工 成本控制办法 模板施工工艺 模板施工管理人员职责
法利得建筑模板
一、目的
统一施工做法 明确质量要求 规范作业程序 降低工人劳动强度，加快施工速度 减少返工及修补工作提高劳动生产率 统一公司形象
2. 圆盘锯不得放在施工作业楼层上。 3. 支柱墙模板前必须先清理砼锅巴刷脱模剂，梁板模在绑扎钢
筋之前必须清理清洁及刷脱模剂。 4. 浇注砼之前，作业层所有剩余材料必须集中堆放并覆盖。 5. 进入施工现场必须佩带安全帽，临边作业必须拴好安全带。 6. 作业楼层材料放置：钢管、木方等长条状材料应垂直于楼板
梁梁节点顺直，不爆模， 不漏浆；
法利得建筑模板
剪力墙阳角顺直，不 爆模，不漏浆。
法利得建筑模板
剪力墙阴角不咬肉，线
角顺直。
法利得建筑模板
柱墙根部不烂根。
法利得建筑模板
外墙接缝平整，不漏浆、 不爆模、不错台。
吊模根部平整，不漏浆、 不爆模
边梁上口顺直。
法利得建筑模板
板底接缝平整，不漏浆、 不错台、不沉降。
边缘放置，且离楼板边缘应大于1m. 7. 楼板边缘1m以内严禁放置任何散状材料。 8. 不得把外防护架作为材料搁置架及加固依据，临时搁置材料
必须在搁置人离开前清除。 9. 支临边柱墙模板、拆临边模板时必须两人进行传递作业。拆
楼层板模时先从中间开始拆除，用拆除后的板模将临空面进 行全面遮挡后（稳固的靠在防护外架上，防止拆边跨模板时 材料弹出楼层），法再利得拆建除筑模边板跨模板，杜绝高空坠物发生。
3. 缺楞掉角修补
4. 柱墙根部≥20㎜漏浆剔打 5. 老墙螺杆锯除
模板工程施工的关键要点与质量控制
模板工程施工的关键要点与质量控制一、施工前的准备在进行模板工程施工之前，必须进行充分的准备工作，确保顺利进行和高质量完成施工任务。
这其中有一些关键要点和质量控制措施是必须要注意的。
首先，对施工现场进行细致的勘察和测量工作，确保模板的布置和搭设符合设计要求。
这包括确定模板的固定方式、支撑方式以及材料的选择等。
在进行勘察和测量时，需要使用精准的仪器和工具，确保数据的准确性。
其次，要认真制定施工方案和施工图纸。
施工方案应该包括模板的组装和拆卸顺序、支撑方式、材料配比以及施工工艺等内容。
而施工图纸应细致完整，标明模板的尺寸、拼接方式以及固定和支撑措施等，以便施工人员按照图纸进行施工。
二、模板材料的选择与质量控制在模板工程中，模板材料的选择是关键的一环。
选用合适的模板材料不仅能够保证工程的质量，还能提高施工效率和施工安全。
在模板材料的选择上，有以下几个要点和质量控制措施。
首先，要选择符合国家标准和工程要求的模板材料。
一般情况下，常用的模板材料有胶合板、钢模板和木模板等。
这些材料都要经过质量检测，符合要求的才能使用。
其次，要将模板材料进行分类和编号，以便在施工过程中更好地管理和使用。
不同类型和规格的模板材料要进行编码，并做好清晰的标识，以免出现使用混乱或混用的情况。
三、模板搭设的关键要点与质量控制模板的搭设是模板工程中至关重要的一环，关乎整个工程的质量和安全。
在模板搭设过程中，有一些关键要点和质量控制措施是不能忽视的。
首先，要根据施工方案和施工图纸进行模板的组装和拼接。
模板的组装应该严格按照图纸中的尺寸和要求进行，确保模板的稳固和牢固。
其次，要选择适当的模板支撑方式和固定方式。
支撑和固定方式的选择应根据具体情况进行，既要保证施工安全，又要提高施工效率。
常用的支撑方式有脚手架、支撑杆等，而固定方式有钢丝绳、钢钉等。
四、模板拆除的关键要点与质量控制模板拆除是模板工程的最后一道工序，也是关乎整体质量的一环。
在模板拆除过程中，必须注意以下几个关键要点和质量控制措施。
模板工程质量控制措施
模板工程质量控制措施标题：模板工程质量控制措施引言概述：模板工程是建造施工中的重要环节，其质量直接影响到整个工程的施工质量和进度。
为了保证模板工程质量，需要采取一系列的控制措施。
本文将从五个方面详细介绍模板工程质量控制措施。
一、材料选择1.1 选择优质的模板材料：模板材料应具有足够的承载能力和稳定性，能够满足施工需求。
1.2 确保模板材料无损伤：检查模板材料是否有裂缝、变形等损伤，确保其完好无损。
1.3 保证模板材料表面平整：模板材料表面应平整，不得有凹凸不平的情况。
二、模板搭设2.1 合理规划模板结构：根据设计要求和施工实际情况，合理规划模板结构，确保承载力和稳定性。
2.2 严格控制模板支撑：模板支撑应均匀、稳固，且符合设计要求，确保模板平整度和垂直度。
2.3 定期检查模板搭设情况：在施工过程中，定期检查模板搭设情况，及时调整和修复存在的问题。
三、模板拆除3.1 拆除前进行检查：在拆除模板之前，应对模板进行全面检查，确保混凝土已经充分硬化。
3.2 采取适当的拆除方式：根据具体情况选择适当的拆除方式，避免对混凝土结构造成损坏。
3.3 注意保护模板：在拆除模板的过程中，要注意保护模板，避免二次使用时浮现质量问题。
四、模板维护4.1 定期清洁模板：定期清洁模板表面，避免灰尘、水泥浆等杂物对模板造成损坏。
4.2 及时修复损坏部份：发现模板有损坏部份，应及时修复，确保模板完好无损。
4.3 做好防腐处理：对于木质模板，要做好防腐处理，延长模板的使用寿命。
五、质量验收5.1 严格执行质量验收标准：按照像关标准和规范进行质量验收，确保模板工程质量符合要求。
5.2 做好验收记录：对于通过验收的模板工程，要做好验收记录，方便后期追溯和管理。
5.3 反馈问题及时整改：如果发现模板工程存在质量问题，应及时整改，并对整改情况进行跟踪和反馈。
结论：通过以上五个方面的模板工程质量控制措施，可以有效提高模板工程的质量，确保施工进度和安全。
建筑模板施工工艺和质量控制措施图解
板底筋绑扎
柱、墙模板安装
吊模安装、板面安装配管 板面筋绑扎、垫块、马凳
柱、墙模板检查；加固体系、 支撑体系、防止漏浆措施检查
内部三检制、通道跳板铺设
隐蔽验收 柱、墙、梁、板砼浇筑
（一）、模板体系
支撑体系：钢管脚手架支撑体系。 加固体系：框架柱采用钢管夹具；剪力墙（短支剪
力墙）采用高强对拉丝杆；梁高小于等于500的采用 步步紧加固，梁高大于500的采用木夹具及对拉丝杆 加固。有防水要求的挡墙及核心砼地面以下部分墙 体采用一次性带止水片的对拉丝杆；人防部分墙体 采用一次性螺杆加固。 模板体系：柱、墙、梁模板采用915*1830*18mm 九夹板，楼板模板材用1200*2400*8mm覆膜竹胶 板或九夹板。模板背楞均采用50*100木方。除核心 筒、梯间内模、外墙边柱外模采用定型木模外，其 余构件模板均采用散拼散拆方式。
构件加固可靠，不变形、 不爆模、线角顺直。
洞口不变形、不下挠、不咬肉， 线角顺直。
梯步模板牢固可靠，踢面统一内斜1cm，不吃模、不 爆模，收面平整，模板清洁。拆模时注意棱角保护， 线角顺直 。
结构外观清爽，色泽一致、接缝平整、无流坠、 无错台、线角顺直，垂直度满足要求。
五、安全文明施工
目标：确保施工安全，杜绝跨塌、重 伤及死亡等重大安全事故，轻伤率控 制在0.3%以内。
品名
规格（mm）
质量
单价（元/张）
建筑模板小红板
1830×915×11
国标一级 使用4~6次
32
建筑模板小红板
1830×915×12
国标一级 使用4~6次
35
建筑模板小红板
1830×915×13
国标一级 使用4~6次
37
模板工程质量控制点及预防措施
模板工程质量控制及预防措施一、模板工程质量通病控制：1、模板一般质量通病：轴线位移、标高偏差、结构变形、接缝不严、脱模剂使用不当、模板未清理干净、封闭或竖向模板无排气孔、浇捣孔、模板支撑选配不当、2、现场现浇混凝土结构的模板：带形基础模板缺陷、杯形基础模板缺陷、梁模板缺陷、深梁模板缺陷、柱模板缺陷、构造柱模板缺陷、板模板缺陷、墙模板缺陷、异性柱模板缺陷、楼梯模板缺陷、雨棚模板缺陷、圆形框架柱模板缺陷模板一般质量通病：二、轴线控制：1、严格按1/10～1/50的比例将各分部、分项翻样成详图并注明各部位编号、轴线位置、几何尺寸、剖面形状、预留孔洞、预埋件等，经复合无误后认真对生产班组及操作工人进行技术交底，作为模板制作、安装的依据；2、模板轴线测放后，组织专人进行技术复合验收，确认无误后才能支模；3、墙、柱模板根部和顶部必须设可靠的限位措施，如采用现浇楼板混凝土上预埋短钢筋固定钢支模，以保证底部位置准确；4、支模时要拉水平、竖向通线，并设竖向垂直度控制线，以保证模板水平、竖向位置准确；5、根据混凝土结构特点，对模板进行专门设计，以保证模板及支架具有足够强度、刚度及稳定性；6、混凝土浇筑前，对模板轴线、支架、顶撑、螺栓进行认真检查、复合，发现问题及时处理；7、混凝土浇筑时，要均匀对称下料，浇筑高度应严格控制在施工规范允许的范围内。
三、标高控制：1、每层楼设足够的标高控制点，竖向模板根部须做找平；2、模板顶部设标高标记，严格按标记施工；3、建筑楼层标高由首层±0.000标高控制，严禁逐层向上引测，以防止累计误差，当建筑高度超过30m时，应另设标高控制线，每层标高引测点应不少于2个，以便复核；4、预埋件及预留孔洞，在安装前应与图纸对照，确认无误后准确固定在设计位置上，必要时用电焊或套框等方法将其固定，在浇筑混凝土时，应沿其周围分层均匀浇筑，严禁碰击和振动预埋件与模板；5、楼梯踏步模板安装时应考虑装修层厚度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
【图文分享】模板工程施工要点及质量控制措施
是一种临时结构物。
对构件的制作十分重要。
不仅控制构件尺寸的精度，还直接影响施工进度和砼的浇筑质量。
模板组成：由面板和支撑系统（包括龙骨、桁架、小梁等，以及垂直支承结构）、连接配件（包括螺栓、联结卡扣、模板面与支承构件以及支承构件之间联结零、配件）组成。
模板按材料分类：按材料分为，木模、钢模、组合模板、铝合金模板、塑料模、玻璃钢模板等
模板系统包括:模板、支架支撑及紧固件三大部分。
①模型板：主要是使结构构件形成一定的形状和承受一定的荷载。
②支撑系统：保证结构构件的空间布置，同时也承受和传递各种荷载，并与紧固件一起保证整个模板系统的整体性和稳定性。
③紧固件：保证整个模板系统的整体性和稳定性
模板系统的基本要求：
（1）应保证结构和构件各部分形状、尺寸和相互位置正确。
（2）要有足够的强度、刚度和稳定性，并能可靠地承受新浇筑混凝土的自重荷载、侧压力及施工荷载，不致发生不允许的下沉与变形。
（3）构造要简单，装拆方便，并便于钢筋的绑扎与安装，有利于混凝土的浇筑及养护。
（4）模板接缝严密，不漏浆。
