正常子宫声像图
轮廓线光滑整齐，宫体内部回声暗淡、均匀 子宫中央可显示内膜回声，
子宫颈回声较宫体稍强， 子宫颈内口与外口之间为宫颈管，呈梭状
常规妇科超声切面演 示文稿
当前1页，共65页，星期二。
回顾解剖知识
骨盆
女性内生殖器官及其血液供应
当前2页，共65页，星期二。
骨盆（髋骨+骶骨+尾骨组成）
骨盆：左右髋骨、骶 骨、尾骨组成
髋骨：由髂骨、耻骨、 坐骨组成
以耻骨联合上缘、髂 耻缘及骶胛缘为界将 骨盆分为大（假）骨 盆、小（真）骨盆
当前53页，共65页，星期二。
经腹超声检查的局限性
经腹超声检查的探Leabharlann 频率为3.5MHz，分辨 率较差；
当患者膀胱充盈不足、肥胖、肠道内气体 较多时，即会直接影响诊断结果；
受检者需忍受“内急”等待，耗时长； 体型肥胖患者显示不满意。
当前54页，共65页，星期二。
经阴道超声检查
近年来迅速发展 属腔内超声、是采用高频阴道探头 不受肠腔气体干扰 距离探测靶器官近
上宽、下窄
（4.）其壁由粘膜、肌层、纤维层组成。
当前14页，共65页，星期二。
女性生殖系统的血液供应
子宫动脉： 发自髂内动脉前干
宫颈-阴道支 子宫体支
输卵管支
卵巢支
弓状动脉
直动脉
螺旋动脉
当前15页，共65页，星期二。
当前16页，共65页，星期二。
两侧卵巢：（双重保险） 卵巢动脉供血，发自腹主动脉前壁； 子宫动脉卵巢分支。
胎儿超声标准切面图文详解

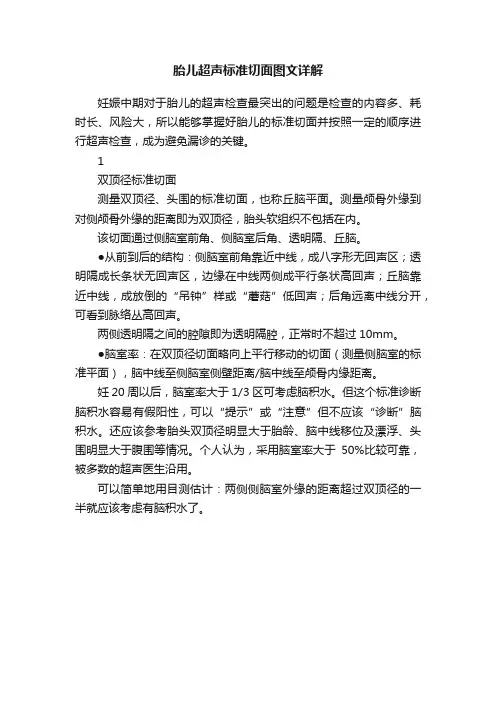

胎儿超声标准切面图文详解妊娠中期对于胎儿的超声检查最突出的问题是检查的内容多、耗时长、风险大，所以能够掌握好胎儿的标准切面并按照一定的顺序进行超声检查，成为避免漏诊的关键。
1双顶径标准切面测量双顶径、头围的标准切面，也称丘脑平面。
测量颅骨外缘到对侧颅骨外缘的距离即为双顶径，胎头软组织不包括在内。
该切面通过侧脑室前角、侧脑室后角、透明隔、丘脑。
●从前到后的结构：侧脑室前角靠近中线，成八字形无回声区；透明隔成长条状无回声区，边缘在中线两侧成平行条状高回声；丘脑靠近中线，成放倒的“吊钟”样或“蘑菇”低回声；后角远离中线分开，可看到脉络丛高回声。
两侧透明隔之间的腔隙即为透明隔腔，正常时不超过10mm。
●脑室率：在双顶径切面略向上平行移动的切面（测量侧脑室的标准平面），脑中线至侧脑室侧壁距离/脑中线至颅骨内缘距离。
妊20周以后，脑室率大于1/3区可考虑脑积水。
但这个标准诊断脑积水容易有假阳性，可以“提示”或“注意”但不应该“诊断”脑积水。
还应该参考胎头双顶径明显大于胎龄、脑中线移位及漂浮、头围明显大于腹围等情况。
个人认为，采用脑室率大于50%比较可靠，被多数的超声医生沿用。
可以简单地用目测估计：两侧侧脑室外缘的距离超过双顶径的一半就应该考虑有脑积水了。
2胎儿嘴唇的检查方法首先显示胎儿双顶径标准切面，探头略向足侧平移，显示胎儿双侧眼球，以双眼球连线为轴，十字交叉后及显示胎儿面部冠状面。
略调整探头位置及方向，浅面可显示胎儿鼻尖、双侧鼻孔、胎儿上唇、下唇。
深面也可显示眼眶、鼻中隔、颏部、舌尖。
妊娠20周后胎儿面部多可显示，正常上唇呈弓形，嘴唇的前缘强回声边缘线完整、连续，人中沟、唇结节可显示。
鼻中隔居中。
面部显示受下列因素影响显示不满意●胎儿俯卧位。
●颏先露●羊水少●胎儿肢体遮挡●颜面部贴近羊膜面或胎盘。
左半图为面部正中矢状面，可显示前额、鼻子、上唇、下唇；眼眶横径与内眦间距大致相等。
右半图为双眶横切面，可显示眼眶及晶状体回声。
Ⅰ,Ⅱ,Ⅲ级产科超声检查建议存留的超声图与模式图

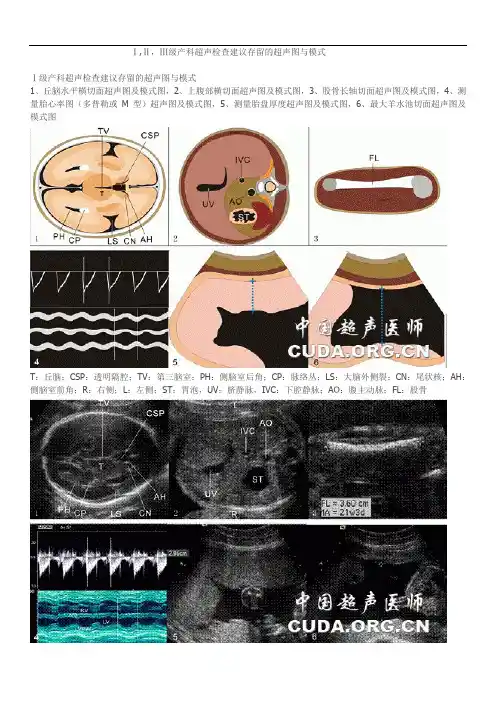

Ⅰ,Ⅱ，Ⅲ级产科超声检查建议存留的超声图与模式Ⅰ级产科超声检查建议存留的超声图与模式1、丘脑水平横切面超声图及模式图，2、上腹部横切面超声图及模式图，3、股骨长轴切面超声图及模式图，4、测量胎心率图（多普勒或M型）超声图及模式图，5、测量胎盘厚度超声图及模式图，6、最大羊水池切面超声图及模式图T：丘脑；CSP：透明隔腔；TV：第三脑室；PH：侧脑室后角；CP：脉络丛；LS：大脑外侧裂；CN：尾状核；AH：侧脑室前角；R：右侧；L：左侧；ST：胃泡，UV：脐静脉，IVC：下腔静脉；AO：腹主动脉；FL：股骨Ⅱ级产科超声检查建议存留的超声图与模式图1、丘脑水平横切面超声图与模式图，2、小脑水平横切面超声图与模式图，3、四腔心切面超声图与模式图，4、上腹部横切面超声图与模式图，5、脐带腹壁插入口横切面超声图与模式图，6、膀胱水平横切面超声图与模式图，7、双肾横切面超声图与模式图，8、左肾及右肾矢状切面超声图与模式图，9、双肾冠状切面超声图与模式图，10、脊柱矢状切面超声图与模式图，11、股骨长轴切面超声图与模式图，12、孕妇宫颈内口矢状切面超声图与模式图，13、测量胎心率图（多普勒或M型）超声图及模式图，14、胎盘厚度测量超声图及模式图，15、最大羊水池切面超声图及模式图TV：第三脑室，T：丘脑，CSP：透明隔腔，PH：侧脑室后角，CP：脉络丛，LS：大脑外侧裂，CN：尾状核，AH：侧脑室前角，P：大脑脚，CH：小脑半球，CV：小脑蚓部，RV：右心室，LV：左心室，LA：左心房，RA：右心房，DAO：降主动脉，UV：脐静脉，IVC：下腔静脉，AO：腹主动脉，ST：胃泡，UAS：脐动脉，BL：膀胱，RK：右肾，LK：左肾，VA：椎弓，VB：椎体，FL：股骨，CX：宫颈，BL：膀胱Ⅲ级产科超声检查建议存留的超声图与模式图1、丘脑水平横切面超声图与模式图，2、侧脑室水平横切面超声图与模式图，3、小脑水平横切面超声图与模式图，4、鼻唇冠状切面超声图与模式图，5、双眼球水平横切面超声图与模式图，6、颜面部正中矢状切面超声图与模式图，7、四腔心切面超声图与模式图，8、左室流出道切面超声图与模式图，9、右室流出道切面超声图与模式图，10、三血管切面超声图与模式图，11、三血管气管切面超声图与模式图，12、测量胎心率图（多普勒或M型）超声图及模式图13、膈肌冠状切面超声图与模式图，14、右侧膈肌矢状切面超声图与模式图，15、左侧膈肌矢状切面超声图与模式图，16、上腹部横切面超声图与模式图，17、脐带腹壁入口腹部横切面超声图与模式图，18、脐动脉水平膀胱横切面超声图与模式图，19、双肾横切面超声图与模式图，20、左肾及右肾矢状切面超声图与模式图，21、双肾冠状切面超声图及模式图，22、脊柱矢状切面超声图及模式图，23、脊柱横切面超声图及模式图，24、脊柱冠状切面超声图及模式图25、肩胛骨水平横切面超声图及模式图，26、肱骨长轴切面超声图及模式图，27、尺桡骨长轴切面，28、尺桡骨短轴切面超声图及模式图，29、骼骨水平横切面超声图及模式图，30、股骨长轴切面超声图及模式图，31、胫腓骨长轴切面超声图及模式图，32、胫腓骨短轴切面超声图及模式图，33、孕妇宫颈内口矢状切面超声图及模式图，34、脐带胎盘入口切面超声图及模式图，35、胎盘厚度测量超声图及模式图，36、最大羊水池切面超声图及模式图。
产科急诊超声诊断ppt课件
.
13
正常产科超声诊断
脐带：
脐带内含一条脐静脉和二条脐动脉。胎 儿通过脐带血循环与母体进行营养与代谢物质的交 换。
.
14
脐带超声声像图
脐带的二维声像图及彩超声像图
.
15
正常脐动脉血流频谱较宽，测量收缩期峰值流速（S）和舒张 末期流速（D）是评价中晚期妊娠母儿血液循环的重要指标。
脐动脉S/D比值，从18周开始，随着孕龄的增长而进行性下降， 24周前有一增高，24周后急剧下降。
产时有妊高征、羊水过少，脐带绕颈，胎儿宫内窘 迫时，S/D值≥3 S/D值在各种产科并发症时异常增高，可以提早发 现胎儿宫内缺氧情况。
.
17
常规检查步骤及方法（总结）
先寻找胎头，确定胎儿位置。继之在胎头部位作纵、横向 连续扫查，观察胎头形状及内部结构，测量胎头有关径线。
以胎头为起点，寻找胎儿脊柱，先后作脊柱的纵向和横向 连续扫查，观察其形态是否正常。
.
7
II级：晚孕后期，胎盘成熟，胎盘母体面基底层可见线状高 回声，此时亦称为胎盘钙化II度。
.
8
胎盘Ⅱ级示意图
a — Ⅱ级纵切 b — Ⅱ级早期 C — Ⅱ级晚期
.
9
III级：胎盘老化，功能开始减退，胎盘被分成多小叶状结构，基 底层及实质内高回声连成环状，胎盘实质内可见散在强回声光斑。
.
10
a — Ⅲ级纵切 b — Ⅲ级早期 C — Ⅲ级晚期
胎盘绒毛间隙
.
4
胎盘的分度： 0级：早、中孕期胎盘，呈均匀等回声，胎盘胎儿面绒毛板平直，胎 盘内无分叶样结构，此时胎盘未成熟。
.
5
I级：晚孕早期，胎盘回声较低，绒毛板起伏呈波浪状，胎盘实质 内可出现点状强回声，为胎盘成熟早期。此期又称为：胎盘钙化I 度。
产科超声标准切面25张
腰椎切面
观察胎儿腰椎的连续 性和排列，判断是否 存在脊柱裂等异常。
颈椎切面
显示胎儿颈椎的排列 和形态，判断是否存 在颈椎异常。
胸部标准切面的解读与评估
总结词
评估胎儿肺部和心脏的重要切面
02
四腔心切面
观察胎儿心脏的四个腔室（左心房、 右心房、左心室、右心室）的形态和 比例。
01
03
左心室流出道切面
显示胎儿左心室流出道的血流情况， 判断是否存在心脏畸形。
的交流和合作，促进医学研究的进展。
02
标准切面概述
BIG DATA EMPOWERS TO CREATE A NEW
ERA
头颈部标准切面
1. 侧脑室平面
显示胎儿侧脑室、丘脑、第三脑 室等结构，评估脑室大小和形态
是否正常。
2. 面部平面
显示胎儿眼、鼻、唇、下颌等面部 结构，评估面部特征和完整性。
3. 颅后窝平面
ERA
头颈部标准切面的病例展示
总结词
展示胎儿头颈部的正常解剖结构
总结词
评估胎儿是否存在畸形或异常
总结词
总结词
观察颈部透明层厚度，筛查唐氏综合征等 染色体异常
了解双胎绒毛膜性、脐带插入点等
脊柱标准切面的病例展示
01
总结词
显示脊柱的连续性、弯曲度及椎骨 排列
总结词
观察椎管内物质，如脑脊膜膨出等
03
02
标准切面的定义和重要性
定义
产科超声标准切面是指在产科超声检查中，为了评估胎儿和母体的特定生理参数而规定 的标准图像采集位置。这些切面涵盖了胎儿的各个重要部位和母体的子宫、胎盘等结构。
重要性
标准化的产科超声切面可以确保所有医生在同一标准下进行操作，从而提高诊断的一致 性和准确性。这有助于早期发现胎儿和母体的异常情况，为临床医生提供准确的诊断依 据，为孕妇和胎儿的健康提供更好的保障。同时，标准化的超声检查也有助于医生之间
产科最新超声模板
产科最新超声模板早早孕经腹部（阴道）早孕期普通超声检查:膀胱充盈尚可。
子宫位，形态饱满，大小约mm，宫腔内(位置)可见一囊暗区，大小约mm，囊内未见卵黄囊及胚芽组织回声。
未见原始心管搏动。
双侧附件区未见明显包块。
子宫直肠窝内无游离液体回声。
宫内囊暗区，请结合临床，建议一周后复查。
双侧附件区未见明显包块。
子宫直肠窝内无游离液体回声。
以上检查:留图5份。
1.子宫纵、横切面双幅图2.囊暗区纵切3.囊暗区横切4.左卵巢5.右卵巢正常早孕经腹部（阴道）早孕期普通超声检查:膀胱充盈尚可.子宫位，形态饱满，大小约mm，子宫实质内未见肿块回声。
宫腔内(位置)可见孕囊回声，大小约mm，呈类椭圆形，囊壁厚，可见"双环征"，囊内见卵黄囊及胚芽组织回声，胚芽长mm。
见原始心管搏动：分/次.双侧附件区未见明显包块。
子宫直肠窝内无游离液体回声。
宫内早孕，约周。
双侧附件区未见明显包块。
子宫直肠窝内无游离液体回声。
以上检查:留图5份。
1.孕囊纵切2.孕囊横切3.胚胎最大长轴切面即：CRL4.左卵巢5.右卵巢正常中晚孕（一级）腹部二维一级产科常规检查：胎儿数目：羊膜腔数目：双顶径：mm，腹围：mm，股骨长：mm，胎心率：次/分，胎盘位置：成熟度：级，胎盘厚度：mm。
羊水最大深度：羊水指数：mm。
胎位：宫内妊娠单胎、活胎，头、臀、横位（）胎儿大小相当于周天。
注：本次超声检查为一级产前超声检查，主要对胎儿大小进行评估，只检查报告中"超声描述"的内容，没有描述的胎儿结构，不在检查范围内。
一级留图6份：1.丘脑水平横切（双顶径）2.上腹部横切（腹围）3.股骨长轴切面4.胎心率测量图（多普勒或M型）5.胎盘厚度测量图6.最大羊水池切面。
正常中晚孕（二级）腹部二维胎儿二级产科超声检查：胎儿测量参数：BPD: mm，HC: mm，AC: mm，FL: mm。
FHR：次/分，脐动脉S/D：，AFD：mm。
超声波扫查常用标准切面图像PPT课件
高回声&强回声-纤维化
表现为点状回声、线状、网状、片状回声增强等
35
4.其它-舒缩与运动
36
5.多普勒频谱分析
37
6.心血管疾病诊断分析法
38
超声影像分析-实质性占位
从以下几个方面分析：
存在及大小 定位 周围 内部回声 扩散 转移
39
超声波扫查常用标准切面图像
1
第一节
人体解剖基础
2
人体解剖图例
3
腹部超声检查
腹部体表分区 四区法 九区法
常规扫查脏器 肝脏胆道系统 脾和胰腺 双肾
4
扫查方位
横断面 纵断面 矢状断面 任意断面
5
常用的体位
6
横断面
图像左侧示被检查者的右侧结构，图像右 侧示被检查者左侧结构，图像上方为近腹部结 构，下方为近背部结构。
横切面 颈部横切面 甲状腺横面
21
产科胎儿扫查
22
盆腔扫查
盆腔扫查
男性：膀胱、前列腺、精囊 女性：膀胱、子宫、附件
23
颈动脉扫查
颈动脉扫查
颈部扫查 颈总动脉 颈内动脉 颈外动脉 颈静脉
24
颅脑切面
颅底Willis环
25
心脏断面
左室长轴切面 大动脉短轴切面 四腔心切面 五腔心切面
增多；实质脏器内液体增多。
31
2.中等回声-实质性脏器&局灶性病变
1.弱回声 2.低回声 3.等回声 4.高回声
32
3.高回声&强回声-钙化
前缘回声极强 后方衰减明显
33
高回声&强回声-气体
团点状或线段状 处在腔或管道的最高处 自行活动，图中形态多变 可出现振铃状闪动 体位改变时作抗地心引力活动
中孕期胎儿超声检查标准切面-ppt课件
4、胎儿脾脏。 5、胎儿胆囊：正常值与孕周有关，足月时长径不 超过2.8cm，横径不超过0.8cm；胆囊过大者，要 排除母子Rh因子不合所致。
上腹部横切面
脐动脉水平膀胱横切面
脐带长度40-60cm，<30cm为脐带过短，>70cm为脐带过长
四腔心切面
左室流出道切面
❖ 诊断左心室流出道、主动脉及主动脉瓣畸形的重要切面,左心室与主动脉连 接情况( 正常心脏左心室与主动脉相连接, 主动脉的前壁与室间隔相连接, 主动脉后壁与二尖瓣前瓣相延续)。了解左心室流出道情况、升主动脉径线、 主动脉瓣形态及启闭运动情况。
右室流出道切面
诊断右心室流出道、肺动脉及肺动脉瓣畸形的重要切面 ⑴ 肺动脉发自右室。 ⑵ 肺动脉与主动脉比较，其内径稍大。 ⑶ 肺动脉瓣启闭情况。
三血管切面
⑴ 三根血管从左至右依次为 肺动脉、主动脉和上腔静脉。 ⑵ 三根血管内径从左至右依 次递减。 ⑶ 三根血管排列依次靠后。 ⑷ 肺动脉靠近前胸壁。 ⑸ 肺动脉瓣在主动脉瓣的前 上方。 ⑹ 肺动脉横跨主动脉的起始 部。 ⑺ 主动脉在脊柱的左侧垂直 向下。 ⑻ 在脊柱的前方，动脉导管 连接肺动脉和降主动脉。 ⑼ 可以显示肺动脉分支一右 肺动脉和动脉导管。
6、腰椎椎管因腰膨大可有轻微的增宽，是正常的生理变化。 7、脊柱的尾侧显示较困难（尤其是臀位时），可以坐骨骨化中心
为标志表明到达脊柱末端。 8、胎儿的躯体运动有助于脊柱的全面显示。
脊柱矢状切面
脊柱横切面
四、胎儿肢体解剖
❖ （一）肱骨长轴切面(左、右) ❖ （二）尺挠骨长轴切面(左、右) ❖ （三）股骨长轴切面(左、右) ❖ （四）胫排骨长轴切面(左、右)
