测井方法原理-测井解释基础
充分得了解。循环后效、氯根变化等。
测井资料一次解释- 资料质量检查
1. 刻度检查。 2. 仪器刻度如秤的准星、尺的零点一样，是非常
关键的。 3. 深度控制。 4. 测井响应与邻井及录井图是否一致。 5. 标志层。 6. 曲线有无平头及突变。 7. 重复曲线与主曲线之间进行对比，测后校验是
SW =
1
/
(1Vsh Vsh
/
2)
Rt Rsh
m
a • RW
式中：a —— 岩性系数 m —— 胶结指数 Sw —— 含水饱和度，%； Vsh —— 泥质含量，%； Rsh —— 泥岩深探测电阻率，•m； Rt —— 目的层深探测电阻率，•m。 Rw —— 地层水电阻率，•m
Rw的求取
计算解释；
层界划分 以自然GR半幅点为主，参考Rt、CN、DEN等曲线的变化划分界面；
薄层划分以微电阻率曲线划分界面。
读值 依据岩性、含油性取其代表值或平均值; 各条曲线必须对应取值； 取值时应避开干扰。
自然GR法
泥质含量Vsh的确定
GR = GR GR min GR max GR min
Vsh = 2C*GR 1 2C 1
Rt
40% < Sw < 60% 油（气） +水
测井资料一次解释-渗透层的识别及特征
通常钻遇的渗透层是砂岩，其特征：
1. 自然电位曲线在钻井滤液矿化度低于地层水矿化度条 件下，砂岩层出现负异常；反之则为正异常。两者矿 化度接近，自然电位显示不明显或无异常显示。
2. 自然伽玛曲线对砂岩反映为低值，泥岩反映为高值。 砂岩的自然伽玛值越高，则泥质含量越大。
测井曲线代码大全
测井曲线代码RD、RS—深、浅侧向电阻率RDC、RSC—环境校正后的深、浅侧向电阻率VRD、VRS—垂直校正后的深、浅侧向电阻率DEN—密度DENC—环境校正后的密度VDEN—垂直校正后的密度CNL—补偿中子CNC—环境校正后的补偿中子VCNL—垂直校正后的补偿中子GR—自然伽马GRC—环境校正后的自然伽马VGR—垂直校正后的自然伽马AC—声波V AC—垂直校正后声波PE—有效光电吸收截面指数VPE—垂直校正后的有效光电吸收截面指数SP—自然电位VSP—垂直校正后的自然电位CAL—井径VCAL—垂直校正后井径KTh—无铀伽马GRSL—能谱自然伽马U—铀Th—钍K—钾WCCL—磁性定位TGCN—套管中子TGGR—套管伽马R25—2.5米底部梯度电阻率VR25—环境校正后的2.5米底部梯度电阻率DEV—井斜角AZIM—井斜方位角TEM—井温RM—井筒钻井液电阻率POR2—次生孔隙度POR—孔隙度PORW—含水孔隙度PORF—冲洗带含水孔隙度PORT—总孔隙度PERM—渗透率SW－含水饱和度SXO—冲洗带含水饱和度SH—泥质含量CAL0—井径差值HF—累计烃米数PF—累计孔隙米数DGA—视颗粒密度SAND，LIME，DOLM，OTHR—分别为砂岩，石灰岩，白云岩，硬石膏含量VPO2—垂直校正次生孔隙度VPOR—垂直校正孔隙度VPOW—垂直校正含水孔隙度VPOF—垂直校正冲洗带含水孔隙度VPOT—垂直校正总孔隙度VPEM—垂直校正渗透率VSW－垂直校正含水饱和度VSXO—垂直校正冲洗带含水饱和度VSH—垂直校正泥质含量VCAO—垂直校正井径差值VDGA—垂直校正视颗粒密度VSAN，VLIM，VDOL，VOTH—分别为垂直校正砂岩，石灰岩，白云岩，硬石膏含量岩石力学参数PFD1—破裂压力梯度POFG—上覆压力梯度PORG—地层压力梯度POIS—泊松比TOUR—固有剪切强度UR—单轴抗压强度YMOD—杨氏模量SMOD—切变模量BMOD—体积弹性模量CB—体积压缩系数BULK—出砂指数MACMAC—偶极子阵列声波XMAC-Ⅱ—交叉偶极子阵列声波DTC1—纵波时差DTS1—横波时差DTST1—斯通利波时差DTSDTC-纵横波速度比TFWV10-单极子全波列波形TXXWV10-XX偶极子波形TXYWV10- XY偶极子波形TYXWV10- YX偶极子波形TYYWV10- YY偶极子波形WDST-计算各向异性开窗时间WEND-计算各向异性关窗时间DTSF-计算的快横波时差DTSS-计算的慢横波时差固井CCL—磁性定位CBL—声幅VDL—声波变密度（二维）AC—声波CAL—裸眼井径GR—自然伽马主要测井曲线及其含义一、自然电位测井：测量在地层电化学作用下产生的电位。
湄潭县凉水井
贵州省湄潭县凉井硫铁矿水文物探报告贵州省地质矿产勘查开发局一一四地质大队二Ｏ一Ｏ年十一月贵州省湄潭县凉井硫铁矿水文物探报告报告编制单位：贵州省地质矿产勘查开发局一一四地质大队单位资质：地质勘察资质证书(甲级)证书编号：5220072110012编写：审核：审定：总工程师：队长：报告提交单位：贵州省湄潭县凉井硫铁矿报告编制日期：二Ｏ一Ｏ年十一月二十五日目录第一章前言 (1)第一节规划建设项目基本情况 (1)第二节以往地质工作概况 (1)第三节目的、任务及工作完成情况 (4)第四节工作完成情况 (4)第二章区域水文地质环境条件 (5)第一节气象、水文 (5)第二节地形、地貌 (5)第三节地质构造 (5)第四节地层 (6)第五节地下水类型及含水岩层组的划分 (7)第六节地下水补给、迳流、排泄特征 (8)第三章岩溶发育特征 (9)第四章水文地质物探 (10)第一节地质体电性特征 (10)第二节方法技术 (10)第三节资料整理及解释解释 (11)第四节小结 (11)第五章矿山开采条件下水文地质评价 (12)第一节地表水对矿山开采的影响 (12)第二节地下水对矿山开采的影响 (12)第六章矿山建设适宜性评价 (13)第七章结论与建议 (13)附图：1 、贵州省湄潭县凉井硫铁矿水文物探工作布置图比例尺：1:40002 、贵州省湄潭县凉井硫铁矿水文物理剖面（1、2、3、4、5）线综合断面图比例尺：1:2000第一章前言第一节规划建设项目基本情况贵州省湄潭县办化肥厂投资建设项目，是为解决湄潭县办化肥厂及农村生活自用小煤矿整合而成，1975年由贵州省102地质大队提交可开采设计的C1十C2级煤炭储量180万吨。
在勘探煤炭的过程中发现其底板之粘土质黄铁矿厚度较大。
含硫较同类矿区富，具一定远景。
1976年由该队提交可开采设计的C1十C2级硫铁矿储量1510.72万吨。
凉井硫铁矿区位于湄潭县南西部的高台镇凉水井村，距湄潭县城约45km，有乡村公路连接矿山，交通方便（见交通位置图）。
测井模拟(名词解释、问答)
一、基本概念:1、电位电极系、梯度电极系:电位电极系：单电极到相邻成对电极之间的距离小于成对电极之间的距离的电极系。
L=MA。
梯度电极系：单电极到相邻成对电极之间的距离远大于成对电极之间的距离的电极系。
L=MA。
A2.25M0.5N底部梯度电极系：成对电极位于电极系下方。
顶部梯度电极系:成对电极位于电极系上方。
2、微电极系测得的 Ra曲线的应用，微电极系测井的组成,在渗透层处的基本特征?（1）应用：划分岩性剖面；求岩层孔隙度；求岩层的真电阻率；求油层的Ro值。
（2）组成：微梯度电极系和微电位电极系（前者探测深度为40mm，后者探测深度为100mm，）。
主体，弹簧片，绝缘板，电缆。
（3）在渗透层处的特征：两条曲线不重合，有幅度差，一般为正幅度差，微梯度度的读数大于微电位。
3、对泥岩基线而言，渗透性地层的SP可以向正或负方向偏转，它主要取决于什么；SP测井曲线的应用?（1）取决于：地层水矿化度 Cw和泥浆滤液矿化度 Cmf。
当Cw 大于Cmf时，负异常；当Cw小于Cmf时，正异常。
（2）SP 曲线的应用：化分渗透层；估计泥质含量；确定地层水电阻率Rw；判断水淹层。
4、深侧向、浅侧向和微侧向测井所测量的结果分别反映什么的电阻率?深三侧向视电阻率曲线主要反映深部原状地层的电阻率Rt；浅侧向主要放映侵入带电阻率Ri；微侧向主要反映泥饼的电阻率Rmc。
深三侧向大于浅三侧向为“正差异”，对应层为油层；反之，为水层。
5、感应测井测量参数；感应测井的探测特性。
答：介质电导率、Rt, 感应测井的探测特性主要包括线圈系的横向探测特性和纵向探测特性，横向探测特性说明井、侵入带、原状地层的电导率对视电导率的贡献，纵向探测特性说明地层厚度、围岩对视电导率的贡献。
6、岩石中主要的放射性核素，沉积岩的自然放射性由什么决定。
答：铀、钍、锕、钾。
沉积岩的自然放射性由泥质含量决定，泥质放射性核素的种类和数量含量高，伽马值高。
7、中子与物质的相互作用，快中子的最佳"减速剂"；对热中子的浮获作用主要决定于什么。
测井解释技术
尺寸与额定值
最高温度：155℃
最大压力：100MPa
最大井眼610mm
外径：φ90mm
最小井眼115mm
长度：5634mm
重量：70kg
测量内容
测量范围 测量误差
0.2～40000Ω.m
±20%，0.2 ～ 1Ω.m时 ±5%，1 ～ 2000Ω.m时 ±10%，2000 ～ 5000Ω.m时 ±20%，5000 ～ 40000Ω.m时
井下声系示意图
井内声波传播示意图
声波速度测井资料的应用
1、确定岩性和孔隙度
声速的高低可确定岩性，有砂岩、泥岩、灰岩、白云岩、盐岩等。 岩层速度 在均匀各向同性介质中,纵波、横波速度为：
VP
2
E (1 ) (1 )(1 2 )
VS
0.25,
原理 给下井仪供电，探测器经不同地层，当伽马射线照射探测
器—探测器输出相应数目的电脉冲—脉冲信号放大，传至地面— 单位时间的脉冲数被转化成相应电位差值—记录仪记录。
得到是一条随深度变化的计数率曲线（脉冲/分），现常用 API单位（是美国石油学会采用的单位）。
（一）自然伽马测井的应用 1、划分岩性和地层对比 2、划分储集层 在砂泥岩剖面中，低自然伽马异常就是砂岩储集层，异常
补中曲线在气层段显示“挖掘效应”
泥质含量计算
（七）自然伽马能谱测井
前述的自然伽马测井测量地层全部放射性核素造成的总自 然伽马放射性，不能区别铀、钍、钾含量。
如果对自然伽马射线进行能谱分析，就不仅可以测量岩石 总的自然伽马放射性，而且能分别测出岩石中铀、钍、钾的含 量。
自然伽马能谱测井的应用 1、寻找高放射性储集层 2、计算泥质含量 △CGR=(CGR-CGRmin)/(CGRmax-CGRmin) Vsh=(2 C×△CGR-1)/(C2-1) 3、研究沉积环境和粘土矿物类型 Th/U﹥7为陆相沉积，氧化环境或风化壳； Th/U﹤7为海
井径异常对测井曲线的影响

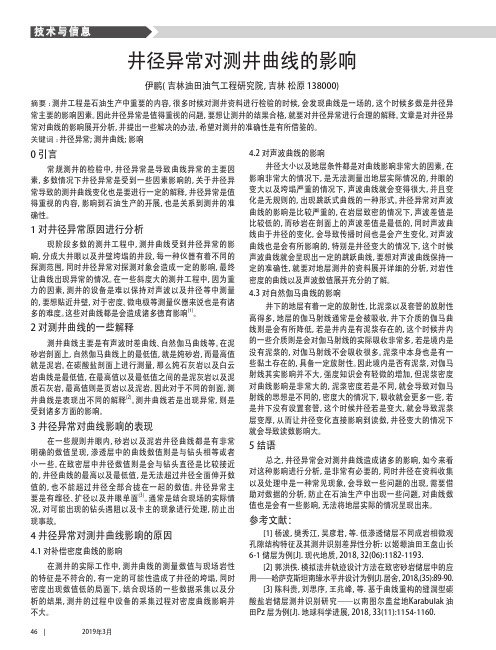

技术与信息46 | 2019年3月4.2 对声波曲线的影响井径大小以及地层条件都是对曲线影响非常大的因素，在影响非常大的情况下，是无法测量出地层实际情况的，井眼的变大以及垮塌严重的情况下，声波曲线就会变得很大，并且变化是无规则的，出现跳跃式曲线的一种形式。
