井筒水压缩量的计算
井筒涌水量计算公式
井筒涌水量计算公式
涌水量=涌水速度×面积×涌水时间
其中，涌水速度是指井口单位时间内涌水的速度，通常以立方米/小
时为单位；面积是指井筒的截面面积，通常以平方米为单位；涌水时间是
指井筒涌水的时间长度，通常以小时为单位。
面积=π×半径²
另外，井筒涌水量计算公式中的涌水速度也可以根据井筒内部的水力
特性进行修正。
例如，若井筒内存在流速降低的装置（如收敛段、扩散段等），则涌水速度需要根据流速分布进行积分计算。
需要注意的是，在实际应用中，井筒涌水量计算公式还需要考虑井筒
壁面的摩擦阻力、地下水位的变化以及水井的累积涌水量等因素。
这些因
素会对涌水量进行修正，并可通过现场观测和实验数据进行拟合和优化。
总之，井筒涌水量计算公式是通过将井筒的涌水速度与井筒的几何形
状和涌水时间相结合来计算井筒涌水量的一种公式。
根据实际情况和需要，还可以通过修正因素和附加条件来进行精确计算和预测。
这些计算公式和
方法在水资源评价、工程设计和水文地质等领域具有重要应用价值。
油气井井筒压力计算
井筒中静压力及其计算
1.3复杂液柱中的流体静压力 泥浆当量密度：
p ρe = 0.052 D
例1.4： 计算例1.3中水泥完全从套管中清除出去后，静态井内条件下10000 ft深度 处的当量密度。 解：
p = 0.052(9.0)(10,000) + 1,266 = 5,946 psi
ρe =
5,946 = 11.4 lb / gal 0.052(10,000)
考虑气柱时压力的变化
0.052 pM dp = dD 80.3 zT
气柱内z值的变化不是很大，我们可以将z 视为常数
M ( D − D0 ) 1, 544 zT
p = p0 e
第一章
第一节 1.2 气柱静压力
油气井井筒压力计算
井筒中静压力及其计算
例1.1 垂直井深为10,000ft的直井中，钻杆内充满了甲烷气体（分子量为 16），环形空间内充满了9.0 Ib/gal的矿化水。假设气体为理想气体，套 压为1,000psi，理想气体的温度为华氏140度，试算出在10,000ft深处管 外与管内压力差值。若钻杆的屈服极限为8,330 psi，圆管是否会由于压 力过高而被破坏？ 解：
1.3复杂液柱中的流体静压力 侵入钻井液中的其它物质的影响 ：
ρ = ρ f (1 − f g ) + ρ g f g =
dp = 0.052 ρdD
( ρ f + MN v ) p p + zN v RT
∫
D2
D1
dD = ∫
p2
p1
p + zN v RT dp 0.052( ρ f + MN v ) p
1.3复杂液柱中的流体静压力
井底常压法压井计算
井底常压法压井计算井底常压法是一种常用于地下水井压力测试的方法。
该方法通过在井底设置一个恒定的开口，使井底压力维持在大气压下，从而测量井底的涌出水量。
井底常压法压井计算主要涉及到井水涌出速度的计算和相关参数的估算。
下面将详细介绍井底常压法压井的计算步骤。
第一步：确定井底开口尺寸和形状井底开口的尺寸和形状是井底常压法压井计算的一项重要参数。
常见的井底开口形状有方形和圆形两种，其中方形开口常用于岩溶地区，圆形开口常用于非岩溶地区。
开口尺寸的确定需要根据具体情况和井筒直径进行估算。
第二步：确定井筒截面积井筒截面积是井底常压法压井中的另一个重要参数。
可以通过测量井筒的直径或通过井筒内壁的质量进行计算。
井筒截面积的估算可以通过测量井筒直径并按照圆形或方形计算公式进行计算。
第三步：确定井底涌出速度井底涌出速度是井底常压法压井中的关键参数。
该值可以通过实际施工时的观测或通过理论推算进行估算。
井底涌出速度的估算可以基于井底开口尺寸、井筒截面积、地下水位情况等进行计算。
第四步：计算井底涌出水量井底涌出水量是井底常压法压井中需要计算的另一个重要参数。
该值可以通过井底涌出速度和井筒截面积进行计算。
井底涌出水量的计算公式为：井底涌出水量=井底涌出速度×井筒截面积。
第五步：计算井底压力井底压力是井底常压法压井中需要计算的最终结果。
该值可以通过井底涌出水量和井筒截面积进行计算。
井底压力的计算公式为：井底压力=井底涌出水量÷井筒截面积。
最后，需要注意的是，井底常压法压井计算涉及到一些估算和近似，实际施工中可能存在一定的误差。
因此，在进行井底常压法压井计算时，需要根据具体情况和实际观测数据进行调整和修正，以获得更精确的结果。
减压井排水量计算
减压井排水量计算摘要：一、减压井排水量计算的重要性二、减压井排水量计算的方法三、减压井排水量计算的实际应用四、减压井排水量计算的注意事项正文：一、减压井排水量计算的重要性减压井是一种用于降低地下水位的工程设施，对于防洪排涝、降低地下水位、防止土壤侵蚀等方面具有重要作用。
在进行减压井的设计和施工过程中，排水量的计算是一项关键工作。
准确的减压井排水量计算可以为工程设计提供科学依据，保证减压井的正常运行和排水效果。
二、减压井排水量计算的方法减压井排水量的计算主要包括两个方面：理论排水量和实际排水量。
1.理论排水量：理论排水量是根据减压井的构造参数，如井筒直径、井筒深度、套管直径等，以及地下水位、重力加速度等外部因素计算得出的排水量。
其计算公式为：Q = 0.024 × D × H，其中Q 为理论排水量，D 为井筒直径，H 为井筒深度。
2.实际排水量：实际排水量是指减压井在实际运行过程中排出的水量。
实际排水量的计算需要考虑实际运行时的各种因素，如水位变化、泵的效率等。
实际排水量的计算公式为：Q = 泵的流量× 泵的效率。
三、减压井排水量计算的实际应用在减压井的设计和施工过程中，排水量的计算结果需要与实际排水量进行对比，以验证设计方案的可行性。
在实际运行过程中，还需要根据水位变化等因素对排水量进行实时调整，以保证减压井的正常运行和排水效果。
四、减压井排水量计算的注意事项在进行减压井排水量计算时，需要注意以下几点：1.准确获取减压井的构造参数，如井筒直径、井筒深度、套管直径等。
2.了解地下水位、重力加速度等外部因素，并取合适的数值进行计算。
3.在进行实际排水量计算时，要考虑泵的效率、水位变化等因素，以保证计算结果的准确性。
井下作业计算用公式
一、压井液密度：HKP =ρ╳100 ρ：压井液密度(g/cm 3)、K ：系数（1.1～1.15）、 P ：地层压力（Mpa ） H ：油层中部深度（m ）。
二、压力梯度：K ＝1212H H P P -- K ：压力梯度(Mpa/m)、 P 1：第一点压力（Mpa ）、 P 2：第一点压力（Mpa ）、H 1：第一次深度（m ）、H 2：第二次深度（m ）。
三、渗透率由（达西定律）Q ＝L P KA μ∆得： K=P A L Q ∆μ K ：渗透率(毫达西μm 2)、 Q ：流量（cm 3/s ）、L ：岩石长度（cm ）、 A ：岩石截面积（cm 2）、P ∆：两端压差（Mpa ）、 μ：原油粘度(mpa/s)。
四、卡 点： L=K λ÷P 系数的计算：K ＝2.1 X 1 04 X 4π(D 2—d 2) L ：卡点深度（m ）、 K ：系数(21/2油管2450、27/8钻杆3800)λ：平均伸长量（cm ）、P ：平均拉力（KN ）。
D ：外径（换算单位cm ）、d ：内径（换算单位cm ）。
五、注灰类： 1、水泥浆：V=G )(211ρρρρρ-- 2、干 灰： G=V 1ρρρρρ--12 3、清 水： Q=V －1ρG4、顶替量：V 顶=(H －VoV )V '＋V 附 V ：水泥浆量（L ）、G ：干灰量（kg ）、ρ：清水密度(kg/dm)、 ρ1：干灰密度(kg/dm)、ρ2：水泥浆密度(kg/dm)。
Q ：清水量（L ） V 顶：顶替量（L ）、 H ：油管长度(m)、 V ：灰量(L/m)、 V o ：环空容积(L/m)、 V '：油管容积(L/m)、 V 附：附加量（L ）。
六、酸化类：总 液 量： V=π(R 2－r 2)H ϕ V ：总液量（m 3） R ：酸处理半径（m ）、r ：套管半径（m ）H ：油层厚度（m ）、ϕ：孔隙度商品酸用量： Q 盐＝Z X 稀ρV Q 盐：商品酸用量（吨）、V ：总液量（m 3） ρ稀：稀酸密度、X ：稀酸浓度（10~15%）、Z ：商品盐酸密度（31% 1.155） 清水 用量： Q 水＝V －盐盐ρQ Q 水：清水用量（吨）、Q 盐：商品酸用量（吨）、 ρ盐：商品盐酸密度（31% 1.155）添加剂： Q 添＝（Q 盐＋Q 水）╳（x ％）Q 添：添加剂（吨）、Q 盐：商品酸用量（吨）、Q 水：清水用量（吨）、（x ％）：所用添加剂的百分比。

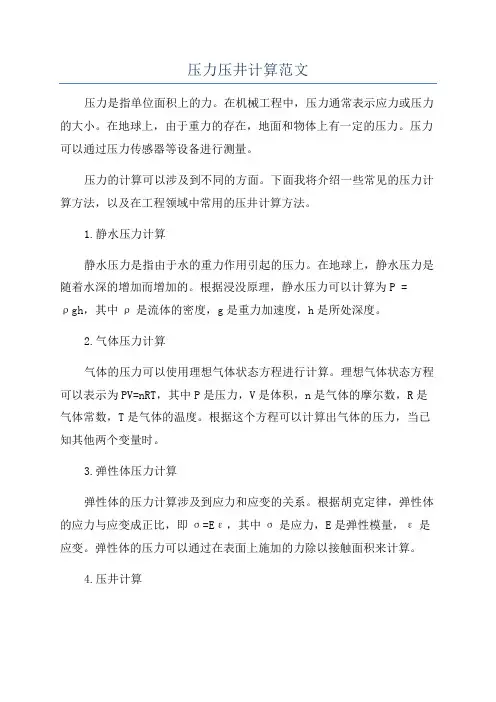

压力压井计算范文
压力压井计算范文压力是指单位面积上的力。
在机械工程中，压力通常表示应力或压力的大小。
在地球上，由于重力的存在，地面和物体上有一定的压力。
压力可以通过压力传感器等设备进行测量。
压力的计算可以涉及到不同的方面。
下面我将介绍一些常见的压力计算方法，以及在工程领域中常用的压井计算方法。
1.静水压力计算静水压力是指由于水的重力作用引起的压力。
在地球上，静水压力是随着水深的增加而增加的。
根据浸没原理，静水压力可以计算为P =ρgh，其中ρ是流体的密度，g是重力加速度，h是所处深度。
2.气体压力计算气体的压力可以使用理想气体状态方程进行计算。
理想气体状态方程可以表示为PV=nRT，其中P是压力，V是体积，n是气体的摩尔数，R是气体常数，T是气体的温度。
根据这个方程可以计算出气体的压力，当已知其他两个变量时。
3.弹性体压力计算弹性体的压力计算涉及到应力和应变的关系。
根据胡克定律，弹性体的应力与应变成正比，即σ=Eε，其中σ是应力，E是弹性模量，ε是应变。
弹性体的压力可以通过在表面上施加的力除以接触面积来计算。
4.压井计算压井是指通过控制井口压力来控制井底压力的一种方法。
在石油工程中，压井是为了防止井底的油、气或盐水侵入井筒，以保持井底的稳定。
压井计算是确保压井操作的安全和有效的重要步骤之一压井计算通常包括以下几个方面：-封底井漏损量的计算：根据井口封栓的压力和时间变化来计算井底的漏损量。
-泥浆体积的计算：根据井底漏损量和井底漏损时间来计算需要注入的泥浆体积。
-压井液体积的计算：根据压井液的密度和井眼的容积来计算需要注入的压井液体积。
-压井液性能的计算：根据井眼的孔隙压力和压井液的密度来计算压井液的性能，以实现控制井底压力的目的。
这些是压井计算中常见的一些内容。
压井计算是工程领域中非常重要的一部分，能够确保压井操作的安全性和有效性。
设计和执行良好的压井计算可以在石油开采过程中发挥重要作用，并确保井底的稳定。
矿井防治水文常用计算公式
矿井防治水文常用计算公式目录一、突水系数公式： (1)二、底板安全隔水层厚度(斯列沙辽夫公式)： (2)三、防水煤柱经验公式： (2)四、老空积水量估算公式： (3)五、明渠稳定均匀流计算公式： (4)六、矿井排水能力计算公式： (4)㈠矿井正常排水能力计算： (4)㈡抢险排水能力计算： (5)㈢排水扬程的计算： (5)㈣排水管径计算： (5)㈤排水时间计算： (6)㈥水仓容量： (6)七、矿井涌水量计算： (6)八、矿井水文点流量测定计算方法： (7)㈠容积法： (7)㈡淹没法： (7)㈢浮标法： (7)㈣堰测法： (7)九、浆液注入量预算公式： (8)十、常用注浆材料计算公式及参数： (9)㈠普通水泥主要性质： (9)㈡水泥浆配制公式： (9)㈢水玻璃浓度 (10)㈣粘土浆主要参数： (10)十一、钻探常用计算公式： (10)十二、单孔出水量估算公式： (11)十三、注浆压力计算公式： (11)十三、冒落带导水裂隙带最大高度经验公式表 (12)十四、煤层底板破坏深度计算公式 (12)十五、巷道洞室围岩塑性破坏圈厚度计算 (14)一、突水系数公式：㈠定义：每米有效隔水层厚度所能承受的最大水压值。
㈡公式：Ts＝P/(M-Cp-Dg)式中：Ts—突水系数（MPa/m）；P—隔水层承受的水压（MPa）；M—底板隔水层厚度（m）；Cp—采矿对底板隔水层的扰动破坏深度（m）；Dg—隔水层中危险导高（m）。
㈢公式主要用途：1.确定安全疏降水头；2.反映工作面受水威胁程度。
富水区或底板受构造破坏块段Ts大于0.06MPa/m；正常块段大于0.1MPa/m为受水威胁。
㈣参数取值依据：Ts—常用工作面最大突水系数。
一般按工作面最高水压，最薄有效隔水层厚度计算，或者对工作面分块段计算最大突水系数，取最大一个值作为工作面的最大突水系数。
P—最大水压的取值，一般根据工作面内或附近井下或地面钻孔观测水位与工作面最低标高计算而得，水压值计算至含水层顶面。
压井计算公式 压井方法 工程师法
附件6：常用压井计算公式常用压井计算公式1、地层压力P PP P=P d+0.0098γHP d：关井立管压力，MPa。
γ：钻柱内未受侵钻井液密度，g/cm3.H:井深，M.2、压井泥浆密度γ1γ1= P P/(0.0098*H) 或γ1=γ+Δγ(g/cm3)Δγ= P d/(0.0098*H) (g/cm3)γ1：压井泥浆密度。
Δγ：平衡溢流时所需的泥浆密度增值。
实际压井泥浆密度要附加一个值，油井附加0.05-0.10 g/cm3，气井附加0.07-0.15 g/cm3，最终确定的实际压井密度不能大于表层角或井漏处地层破裂当量密度。
3、加重材料用量WW=V1*γ0(γ1-γ)/(γ0-γ1) (吨)γ0：加重材料比重，石灰石2.42g/cm3，重晶石4.2g/cm3V1：原浆体积，M34、不同密度下关井允许最大套压值计算P2=P-0.0098γ2H=P1-0.0098(γ2-γ)H (MPa)P=0.0098γH+P1(MPa)P:套管角或井漏堵漏处承压试验时所该处承受的最大压力P1:关井试压时套压值，MPa。
γ:试压时钻井液密度，g/cm3.γ2:溢流关井时的钻井液密度，g/cm3.5、低泵冲试验或计算求取P CI。
使用排量大约为正常钻进的1/3--1/2排量循环，测得其泵压值；其对应的泵压值大约为正常钻进时的1/9—1/4泵压(P∝Q2)。
6、压井初始循环压力P TiP Ti=P d+P Ci(MPa)P Ci:低泵冲循环时的泵压，MPa。
7、压井终了循环压力P TfP Tf=γ1*P Ci/γ (MPa)8、加重钻井液到达钻头所需的时间TT=V d H1/(60*Q) (分)V d：钻杆内容积，升/米。
H1：钻头所在井深，米。
Q：压井时的排量，升/秒。
9、加重钻井液从钻头处到充满环空(到达井口)所需时间T1T1=V a H1/(60*Q) (分)V a：环空容积，升/米。
10、压井后钻进所需的钻井液密度γ2γ2=γ1+γe(g/cm3)γe：附加钻井液密度，g/cm311、钻进中所需的加重泥浆量V一般加重泥浆量按井筒容积的2倍计算。
油气井井筒压力计算
油气井井筒压力计算1.基本原理Qg+Qo+Qw=Qp其中，Qg、Qo、Qw分别表示气体、原油和水的流量，Qp表示产油井的总流量。
在井筒中，油气流体受到一定的摩擦阻力和管壁压力的影响，因此，井筒内的总压力可以表示为：P = Pp + Pfr其中，Pp表示地层压力，Pfr表示摩阻压力。
2.常用公式(1)钻井液压力：在钻井过程中，钻井液的压力对井筒内流体产生一定的影响，可以根据钻井流体的密度和流动速度计算钻井液压力。
常用的计算公式如下：Pd=0.052DpρmV^2其中，Pd表示钻井液压力，Dp表示钻井井眼直径，ρm表示钻井液密度，V表示流动速度。
(2)摩流压降：摩流压降是指油气流体在井筒内流动过程中受到摩擦阻力的影响，引起井筒内压力的降低。
常用的计算公式如下：其中，Pfr表示摩阻压力，γf表示流体密度，L表示井筒长度，Q表示产出流量，D表示井筒直径。
(3)地层压力：地层压力是指地层中油气和地层水所受到的压力，可以通过测井数据或经验公式进行估算。
常用的估算方法有：Pp = ρgh其中，Pp表示地层压力，ρ表示地层流体密度，g表示重力加速度，h表示地层深度。
3.计算过程(1)根据钻井液密度、流动速度、井段直径等参数计算钻井液压力。
(2)根据产出流量、井筒长度、井段直径等参数计算摩阻压力。
(3)根据地层流体密度、地层深度等参数计算地层压力。
(4)将钻井液压力、摩阻压力和地层压力进行相加，得到井筒内总压力。
通过以上计算，可以得到油气井井筒内的压力分布情况，为后续的油气开采和井口流体处理提供科学依据。
总结：。
井筒流压计算范文
井筒流压计算范文井筒流压计算的原理是基于井筒流体流动的守恒方程和状态方程。
井筒流体流动的守恒方程包括质量守恒方程、动量守恒方程和能量守恒方程。
质量守恒方程描述了流体质量在流动过程中的守恒，动量守恒方程描述了流体动量在流动过程中的守恒，能量守恒方程描述了流体能量在流动过程中的守恒。
状态方程用来描述流体的状态，通常采用理想气体状态方程或流体特性方程。
井筒流压计算的方法一般分为两种：解析方法和数值方法。
解析方法是根据井筒流动的数学模型，通过解析求解的方式得到井筒流压的解析解。
数值方法是将井筒流动的数学模型离散化为有限个数学问题，并利用计算机进行数值求解。
常用的数值方法有有限差分法、有限元法和网格特征法等。
井筒流压计算的应用范围非常广泛。
它可以用于油井的动态模拟和优化，帮助工程师预测油井的产能和生产规模，确定开发方案和采油方式，提高油井的生产效率。
此外，井筒流压计算还可以用于井口流量计算、产能测试、气体分注井的设计和压裂设计等方面。
井筒流压计算的过程一般包括以下几个步骤：确定井筒流动的数学模型、选择合适的状态方程和物性参数、选择合适的计算方法、利用计算机进行计算、分析计算结果、优化设计和控制井筒流动过程。
其中，确定井筒流动的数学模型是井筒流压计算的关键。
根据井筒流动的特点和存在的问题，可以选择稳态模型或非稳态模型，并结合实际情况和计算要求进行调整。
井筒流压计算涉及到许多因素，如流体性质、井筒参数、地层条件和边界条件等。
在计算过程中，需要根据实际情况和数据进行合理的假设和简化。
此外，井筒流压计算还需要考虑影响因素的不确定性和变化性，采用敏感性分析、不确定性分析和场景分析等方法进行分析和评估。
综上所述，井筒流压计算是石油工程中的重要内容，它可以帮助工程师预测油井的产能和生产规模，优化油井的生产过程，提高油井的生产效率。
井筒流压计算的方法和应用也在不断发展和改进，为石油工程的研究和实践提供了重要的理论和技术支持。
