差动保护技术原理培训教材
微机光纤差动保护原理与检验061016B教材

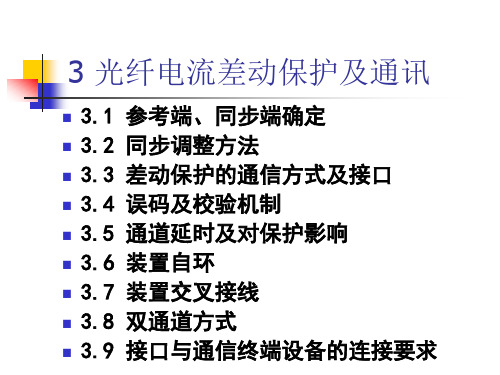

3.3.3 复用方式
输出信号特性 ： “传号”（有脉冲）的标称峰值电压为 2.37V（同轴线对）或3V（对称线对）。 “空号”（无脉冲）的标称峰值电压为 0±0.237V（同轴线对）或0±0.3V（对 称线对）；标称脉冲宽度为244ns。
3.3.4 光纤电流差动保护时钟设 置
1）两侧装置发送时钟均采用内时钟方式 称为“主－主”时钟方式； 2）两侧装置均采用外时钟方式称为“从 －从”时钟方式； 3）一侧装置采用内时钟方式，一侧装置 采用外时钟方式称为“主－从”时钟方 式。
3.3.3 复用方式
2）反向接口的电气特性 反向接口与同向接口不同的是，它需要 在每个传输方向使用两对平衡线，一对 用于传输数据信号，另一对用于传输综 合的定时信号（64 kHz和8kHz）。
3.3.3 复用方式
3）中央时钟接口的电气特性 ： 中央时钟接口在每一个传输方向上需要 用一对平衡线传输数据信号，另外还需 要用一对平衡线将来自中央时钟源的综 合定时信号（64 kHz和8kHz）送至局内 终端设备。
0011 0 0 +1 -1 0 +V +1 -1 0 +V +1 -1 0 +V -1 +1
1）1交替用+1、-1 2）第4个连0变为之前非零同极性V 3）偶数非零后的0变为B与之前非零相反 4）非零从V交替变化
3.3.3 复用方式
2M接口规格： 标称比特率：2048kbit/s ； 代码：HDB3； 输入口输入阻抗： 标称值: 75欧姆 不平衡 (同轴)； 120欧姆 平衡 (对称)。
传输通道
专用 光纤
SDH/PDH
差动保护培训课件
差动保护培训课件差动保护培训课件差动保护是电力系统中一项重要的保护措施，它可以有效地检测和保护电力系统中的故障，确保电力系统的安全稳定运行。
在电力系统中，各种故障可能会导致电流异常增大或异常减小，而差动保护的作用就是通过比较系统中的电流差异来判断是否存在故障，并及时采取保护动作，以避免故障扩大和对电力设备造成损坏。
差动保护的基本原理是根据电流的差异来判断系统中是否存在故障。
在差动保护系统中，通常会有一组差动保护继电器，它们通过接收来自电流互感器的电流信号，并进行比较和判断。
当系统中的电流差异超过设定的阈值时，差动保护继电器会发出保护信号，触发相应的保护动作。
差动保护的可靠性和准确性对电力系统的安全运行至关重要。
为了确保差动保护的有效性，需要进行相关的培训和学习。
差动保护培训课件就是为了满足这一需求而开发的教学材料。
差动保护培训课件通常包括以下内容：1. 差动保护的基本原理：介绍差动保护的基本原理和工作方式，包括电流互感器的使用、差动保护继电器的工作原理等。
2. 差动保护的类型和应用：介绍差动保护的不同类型和应用场景，包括线路差动保护、变压器差动保护、发电机差动保护等。
3. 差动保护的配置和设置：介绍差动保护系统的配置和设置方法，包括选择合适的互感器、设置保护阈值等。
4. 差动保护的故障分析和处理：介绍差动保护系统中常见的故障类型和处理方法，包括故障诊断、保护动作延时等。
5. 差动保护的维护和检修：介绍差动保护系统的维护和检修方法，包括定期检查、设备更换等。
通过差动保护培训课件的学习，人们可以了解差动保护的基本原理和工作方式，掌握差动保护的配置和设置方法，提高对差动保护系统的故障分析和处理能力，以及差动保护系统的维护和检修技能。
差动保护培训课件的开发和使用，不仅可以提高电力系统工作人员的技术水平和工作效率，还可以提高电力系统的运行安全性和可靠性。
通过培训和学习，人们可以更好地理解差动保护的重要性，掌握差动保护的操作技巧，提高对电力系统的保护能力，确保电力系统的安全稳定运行。
RCS-978培训教材3

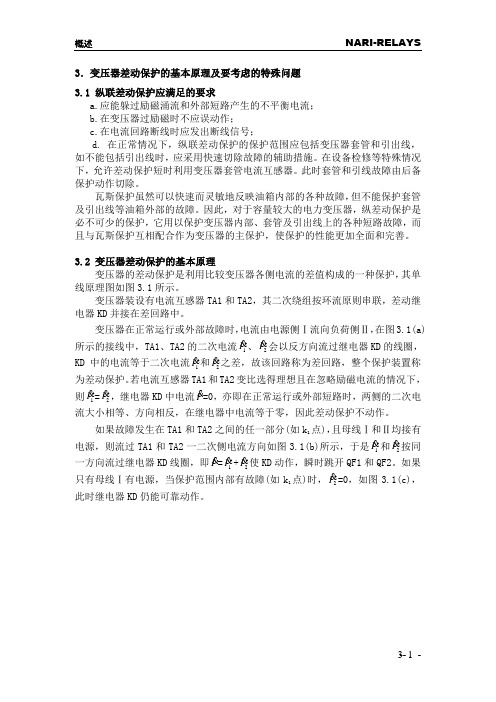

3．变压器差动保护的基本原理及要考虑的特殊问题3.1 纵联差动保护应满足的要求a.应能躲过励磁涌流和外部短路产生的不平衡电流；b.在变压器过励磁时不应误动作；c.在电流回路断线时应发出断线信号；d. 在正常情况下，纵联差动保护的保护范围应包括变压器套管和引出线，如不能包括引出线时，应采用快速切除故障的辅助措施。
在设备检修等特殊情况下，允许差动保护短时利用变压器套管电流互感器。
此时套管和引线故障由后备保护动作切除。
瓦斯保护虽然可以快速而灵敏地反映油箱内部的各种故障，但不能保护套管及引出线等油箱外部的故障。
因此，对于容量较大的电力变压器，纵差动保护是必不可少的保护，它用以保护变压器内部、套管及引出线上的各种短路故障，而且与瓦斯保护互相配合作为变压器的主保护，使保护的性能更加全面和完善。
3.2 变压器差动保护的基本原理变压器的差动保护是利用比较变压器各侧电流的差值构成的一种保护，其单线原理图如图3.1所示。
变压器装设有电流互感器TA1和TA2，其二次绕组按环流原则串联，差动继电器KD并接在差回路中。
变压器在正常运行或外部故障时，电流由电源侧Ⅰ流向负荷侧Ⅱ，在图3.1(a)所示的接线中，TA1、TA2的二次电流I '、2I '会以反方向流过继电器KD的线圈，1KD中的电流等于二次电流I '和2I '之差，故该回路称为差回路，整个保护装置称1为差动保护。
若电流互感器TA1和TA2变比选得理想且在忽略励磁电流的情况下，则I '=2I '，继电器KD中电流I =0，亦即在正常运行或外部短路时，两侧的二次电1流大小相等、方向相反，在继电器中电流等于零，因此差动保护不动作。
如果故障发生在TA1和TA2之间的任一部分(如k1点)，且母线Ⅰ和Ⅱ均接有电源，则流过TA1和TA2一二次侧电流方向如图3.1(b)所示，于是I '和2I '按同1一方向流过继电器KD线圈，即I =I '+2I '使KD动作，瞬时跳开QF1和QF2。
母线差动保护原理及说明书。
3.2 原理说明3.2.1 母线差动保护母线差动保护由分相式比率差动元件构成，TA 极性要求支路TA 同名端在母线侧，母联TA 同名端在Ⅰ母侧。
差动回路包括母线大差回路和各段母线小差回路。
母线大差是指除母联开关和分段开关外所有支路电流所构成的差动回路。
某段母线的小差是指该段母线上所连接的所有支路（包括母联和分段开关）电流所构成的差动回路。
母线大差比率差动用于判别母线区内和区外故障，小差比率差动用于故障母线的选择。
1）起动元件a ）电压工频变化量元件，当两段母线任一相电压工频变化量大于门坎（由浮动门坎和固定门坎构成）时电压工频变化量元件动作，其判据为： △u >△U T +0.05U N其中：△u 为相电压工频变化量瞬时值；0.05U N 为固定门坎；△U T 是浮动门坎，随着变化量输出变化而逐步自动调整。
b ）差流元件，当任一相差动电流大于差流起动值时差流元件动作，其判据为： Id > I cdzd其中：Id 为大差动相电流；I cdzd 为差动电流起动定值。
母线差动保护电压工频变化量元件或差流元件起动后展宽500ms 。
2）比率差动元件a ） 常规比率差动元件 动作判据为：cdzd mj jI I>∑=1（1）∑∑==>mj j mj jI K I11（2）其中：K 为比率制动系数；I j 为第j 个连接元件的电流；cdzd I 为差动电流起动定值。
）其动作特性曲线如图3.2所示。
∑jIjIcdzdI图3.2 比例差动元件动作特性曲线为防止在母联开关断开的情况下，弱电源侧母线发生故障时大差比率差动元件的灵敏度不够，大差比例差动元件的比率制动系数有高低两个定值。
母联开关处于合闸位置以及投单母或刀闸双跨时大差比率差动元件采用比率制动系数高值，而当母线分列运行时自动转用比率制动系数低值。
小差比例差动元件则固定取比率制动系数高值。
b ） 工频变化量比例差动元件为提高保护抗过渡电阻能力，减少保护性能受故障前系统功角关系的影响，本保护除采用由差流构成的常规比率差动元件外，还采用工频变化量电流构成了工频变化量比率差动元件，与制动系数固定为0.2的常规比率差动元件配合构成快速差动保护。
差动保护培训电气稿
2016/10/17
差动保护
5、微机型与常规电磁型差动保护的异同
状态 继电器类型
CT接线
区外故障
励磁涌流
区内严 重故障
CT断线
常规电磁 式继电器
1)对应一次回路的CT 接线方式解决相位差； 2)环流回路串接平衡 线圈
1）比率制动：环 流回路串制动线圈， 或 二次谐波制动。 2）直流偏磁制动。 1）二次谐波制动； 2）模糊识别闭锁； 3）五次谐波闭锁。 1）二次谐波制动； 2）波形畸变闭锁； 3）五次谐波闭锁。 1）二次谐波制动； 2）三次谐波闭锁。
差动保护配置及保护整定
电气工程师培训教材 施工部 2015
2016/10/17
1
总目录
1、差动保护基本原理 2、不平衡电流问题 3、解决不平衡电流问题的措施 4、被保护元件内部严重故障时的处置 5、微机型与电磁常规型差动保护的异同 6、差动保护的整定
7、其他类型差动保护
2016/10/17
2016/10/17
5
差动保护
实际情况，i1≠i2，产生电流不平衡的原因如下： （1）电流互感器误差； （2）一次元件及相应电流互感器接线方式； （3）变压器调压分接头改变； （4）空载励磁电流。 （3）、（4）是专对变压器差动而言。 对（1）的解释如下：由于CT产品的分散性，即使同型号的产品，精 度也有差别，通过的电流越大，差别越大。 对（2）的解释如下：
2016/10/17
差动保护
d.防御导引线过电压-导引线与电力电缆同沟敷设时，由于电缆线路接地短路，零 序电流通过电磁耦合，导引线感应高电压，或单相接地时，非故障相电位升 高时导致的高电压。 e.执行部分-保护出口及信号电路。 3）微机型线路光纤纵差继电器 特点：a.差动保护和多种后备保护集合于一体； b.导引线采用光纤，因此没有分布电容、导引线短路、绝缘损坏、导引线 过电压等问题，从而取消了导引线监视、防御过电压等许多环节； c.差动保护的动作曲线，根据各自厂家的产品而有所不同，有两段折线， 也有三段折线。但基本都是由平行于横轴的直线和过圆点的斜线组成。整定 方法与发电机差动整定类似。
母线差动保护培训课件
2. 即使一次电流达到100多倍额定电流，其二次电流也不会为零。 3. 当一次电流含有很大的非周期分量且衰减时间常数较长时，在暂态过程中，尤
其是在起始的2～3个周波之内，二次电流会出现严重的缺损，从而引起的 很大的差电流。 4. 短路初始阶段电流互感器并不会马上饱和，一、二次总有一段正确传变时间， 一般情况下该时间大于2ms。
1
.
I1
TA1
2
.
I2
TA2
.I3
TA3
3
.I4
TA4
4
母线差动保护遇到的主要问题
负荷电流产生的制动电流将影响重负荷下母线上发生高阻接地时，差动 保护的灵敏度。希望差动保护的动作应尽量不受负荷电流、短路点的过 渡电阻的影响。
当母线运行方式发生变化时不必进行二次回路的切换，仍然能只切故障 母线。
I
m
I
j
DIT
DI cdzd
j 1
K
DIcdzd
m
I
j
m
K I j
j 1
j 1
I
大差 可整定，小差 K
K 0.75
该继电器在母线内部短路时可快速、灵敏地动作；母线外短路
TA不饱和时能可靠不动。
•工频变化量阻抗继电器( ) Z
ZS1 ZS2 ZS3
Rg
ES1 ES 2 ES3
工频变化量阻抗继电器( ）Z
无论是母线内、母线外故障， 元件都会自U适应地开放。
自适应加权算法 S S
0
加权算法
t
0
t
等权算法Βιβλιοθήκη • 以 U元件动作为基准时间，U元件动作后 BLCD 和 Z
厂用电动机差动保护培训学习资料
HN-2041型电动机差动保护装置培训学习资料目录1 系统概述 ............................................ 错误！未定义书签。
3工作原理............................................. 错误！未定义书签。
3.1保护和定值整定原理................................. 错误！未定义书签。
3.2 定值清单 ......................................... 错误！未定义书签。
3.4 测控原理 ......................................... 错误！未定义书签。
4 硬件说明 ............................................ 错误！未定义书签。
4.1 面板说明 ......................................... 错误！未定义书签。
4.2 信号指示灯 ........................................ 错误！未定义书签。
4.3 按键 ............................................. 错误！未定义书签。
4.5 模件说明 .......................................... 错误！未定义书签。
HN-2041型电动机差动保护装置 11 系统概述1.1 适用范围HN-2041型电动机差动保护装置（以下简称装置）主要用于2MW 及以上大型电动机及容量小于2MW 但其速断保护灵敏系数小于2.0的电动机的差动保护，与HN-2001电动机保护测控装置共同构成大型电动机的全套保护测控系统。
1.2主要特点◆ 保护功能与通讯功能相互独立，任何通信故障不影响保护单元的正常运行。
线路的差动保护课件
பைடு நூலகம்
差动保护的应用场景
差动保护广泛应用于电力系统的变压器、发电机、母线等 关键设备的保护。
在变压器中，差动保护用于检测和隔离变压器绕组和引线 的短路故障。在发电机中，差动保护用于检测和隔离定子 绕组和转子绕组的短路故障。在母线中，差动保护用于检 测和隔离母线及其连接设备的短路故障。
模拟线路故障情况，测试线路差动保护装置 的故障检测和隔离能力。
现场测试
在电力系统中，对实际运行的线路差动保护 装置进行测试，验证其功能和性能。
耐压测试
对线路差动保护装置进行高电压测试，验证 其在高电压下的性能和稳定性。
线路差动保护的验证过程
功能验证
验证线路差动保护装置的基本功能，如故障 检测、隔离等是否正常。
某500kV超高压输电线路的差动保护测试
经过严格的功能和性能验证，该线路差动保护装置在超高压输电线路中表现出良好的性能和稳定性。
05
线路差动保护的发展趋 势与展望
线路差动保护技术的未来发展方向
数字化发展
利用数字信号处理技术提 高差动保护的可靠性和灵 敏度。
智能化发展
结合人工智能和大数据技 术，实现差动保护的智能 诊断和预警。
缺点
差动保护装置也存在一些缺点。例如，它容易受到电流互感器饱和和涌流的影响，导致误动作或拒动作。此外， 对于小电流接地系统，差动保护装置的应用也受到限制。
线路差动保护的关键技术
01
电流互感器选择
选择合适的电流互感器是差动保护的关键之一。电流互感器应具有高精
度、低饱和、低误差等特点，以保证差动保护的可靠性和准确性。
变压器差动保护培训内容
1.1 差流启动元件 差电流启动元件的判据为： |id|≥IQD； 其中：id 为差动电流，IQD 为差流启动门槛；
当任一相差动电流大于启动门坎时，保护启动； 适用保护：纵联差动保护。 1.2 差流突变量启动元件 差流突变量启动元件判据： │[id(k)-id(k-2n)]│≥IQD； id(k)为当前差动瞬时值，id(k-2n)为当前采样点前推二
五、 纵联比率差动保护与差动速断保护之间的 区别
一般情况下比率制动原理的差动保护作为电力变压器 主保护，但是在严重内部故障时，短路电流很大情况下， 它严重饱和使交流暂态传变严重恶化，它的二次侧基波电 流为零，高次谐波分量增大，发应二次谐波的判据误将比 率制动原理的差动保护闭锁，无法反应区内短路故障。
比例差动保护采用经傅氏变换后得到的电流有效值 进行差流计算，用来区分差流是由于内部故障还是外部
具体动作方程如下：
1. Id≥Iopmin，
Ir＜
Is1
2. Id≥Iopmin+（Ir-Is1）*K1， Is1≤Ir＜Is2
3. Id≥Iopmin+（Is2-Is1）*K1+（Ir-Is2）*k2， Ir≥Is2
依旧以龙泉光伏电站高低压侧CT变比为例。
高压侧平衡系数计算方法：
K=1000/1000=1 数
K代表高压侧平衡系
低压侧平衡系数计算方法：
K=1000/2000=5 数
K代表低压侧平衡系
平衡系数的作用：通过将其他侧的CT变比这算到基准侧， 以方便计算差流值。
2.6 变压器差动电流和制动电流计算方法：
变压器比率差动保护是以基尔霍夫定理为基本原 理，流进电流等于流出电流，广泛的采用的是比相
继电保护技术培训(差动保护)
利用变压器励磁涌流中含有大量二次谐波分量的特征，通 过检测差动电流中的二次谐波分量大小来闭锁差动保护。 动作方程如下：
I cd 2＞K xb I cd
Icd2 Kxb Kxb A、B、C任一相中二次谐波分量值； 二次谐波制动系数；取值范围为0.1～0.35 对应相的差动电流数值；
二次谐波制动系数一般取0.2，若出现变压器空载合闸（充电）时 差动保护误动情况，可将系数值适当降低。
3.4 两折线比率差动保护整定值 A 制动系数Kz取值范围一般为0.3～0.5， 三折线特性时取较小值。 B 制动电流Ig取值范围一般为0.5～1.0IN， 一般取 1.0IN 较为合理。 C 门槛电流Iqd=Kz×IN 确保制动系数不随制动电流而变化。 D 差动速断电流Isd取值范围一般为4～ 10IN ，小容量变压器取较大值，反之 亦然。 注意：
外部故障时： I1 与 I 2 数值大小不等，但相位相反。 制动电流IZd ＞ 差动电流Icd 内部故障时： I1 与 I 2 数值大小不等，相位相同。 制动电流IZd ≈
1 差动电流Icd 2
原理示意图
四川能投集团继保培训
差动保护整定计算
四、变压器差动保护的整定计算
3.3 两折线比率差动保护动作方 程 任一相动作方程如下：
2.5 变压器励磁涌流的影响
所谓励磁涌流，就是变压器空载合闸时的暂态励磁电流。 由于变压器的励磁电流只流经它的电源侧，故造成变压 器两侧电流不平衡，从而在差动回路内产生不平衡电流。
四川能投集团继保培训
差动保护整定计算
Hale Waihona Puke 三、几种差动保护方案的比较
1、需考虑相位补偿方案
变压器差动保护
2、需考虑励磁涌流的影响 3、需考虑分接头调整的影响
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1. 2. 3. 4. 5. 6. 7. 差动保护基本原理 稳态差动Ⅰ段 稳态差动Ⅱ段 变化量差动 零序差动 远跳、远传1、远传2 差动保护特点
1. 差动保护基本原理
IM
IN
• 不考虑线路电容电流 • 不考虑两侧TA的采样误差 根据基尔霍夫定律： 线路正常运行或区外故障 IM IN 0
稳态差动Ⅰ段 5ms/0
保护动作区域
ICD
0.75
IH
I R
UN I H max 差动电流高定值4IC ,4 , XC
分相差动投入条件
对侧差动允许标志 满足差流方程
差动压板投入 分相差动投入标志
TA断线
启动
分相差动投入条件
• TA断线瞬间，本侧装置判断不出TA断线， 本侧即使满足所有差动动作条件，由于需 要收到对侧的差动允许标志分相差动才能 动作，因此，断线瞬间保护装置能可靠不 动作； • 本侧装置判定TA断线后，能可靠闭锁差动 保护
差动允许标志
• PT断线时，Ir＞4IL经30ms延时发送差动 允许标志是Up＜65%Un的有效补充。
稳态Ⅰ段特点
• 能可靠躲过线路正常运行时的不平衡电流， 包括线路电容电流；但经大过渡电阻的故 障时保护灵敏度较差； • 能可靠躲过线路区外故障引起的TA饱和电 流；线路重负荷时灵敏度较差； • TA断线时能可靠不误动； • 兼顾了可靠性、快速性和选择性。
6. 远跳、远传1、远传2
YC1-1 ＋24V（104) 开入 远传1（627） 开入 远传2（628） YC2-1 918 913 909 YC2-2 915 917 914 910 YC1-2 916
光 发
光纤
光 收
光 收
64Kb/s
光 发
远传1 （开出）
远传2 （开出）
RCS－900 系列纵联 差动保护 M
4. 变化量差动
变化量差动>0.75变化量制动
稳态差动>K1×稳态制动 稳态差动>差流高门槛 分相差动投入标志
变化量差动 5ms/0
变化量差动特点
同稳态Ⅰ段相比，在重负荷情况下具有 较高的灵敏度。
5. 零序差动
零序差动>0.75零序制动 零序差动>零序启动电流
分相差动>K0*分相制动 分相差动>1.5Ic或0.6Ic
线路区内故障：
IM IN 0
影响满足基尔霍夫定律的因素
IM
IN
• 正常运行时的不平衡电流、包括线路电容电 流 • 线路区外故障时，TA饱和引起两侧采样电流 的不一致 • TA断线
继电保护的四项基本要求
• • • • 可靠性 快速性 灵敏性 选择性
2. 稳态差动Ⅰ段
稳态差动>0.75稳态制动 稳态差动>差流高门槛 分相差动投入标志
o
零序差动特点
• 由于采用了以下技术，因此具有极高的灵 敏度：
– 零序电压开放 – 电容电流补偿 – 零序分量不受负荷电流的影响
• 采用零序电流差动元件和低比率制动系数 的并能实现分相跳闸
6. 远跳、远传1、远传2
保护装置采样得到远跳开入为高电平时，经过 专门的互补校验处理，作为开关量，连同电流采 样数据及CRC校验码等，打包为完整的一帧信息， 通过数字通道，传送给对侧保护装置。对侧装置 每收到一帧信息，都要进行CRC校验，经过CRC 校验后再单独对开关量进行互补校验。只有通过 上述校验后，并且经过连续三次确认后，才认为 收到的远跳信号是可靠的。收到经校验确认的远 跳信号后，若整定控制字“远跳受起动控制”整 定为“0”，则无条件置三跳出口，起动A、B、C 三相出口跳闸继电器，同时闭锁重合闸；若整定 为“1”，则需本装置起动才出口。
电容电流补偿条件
其中Icd为正常情况下的实测差流，即实际 的电容电流； •实测电容电流和经XC1计算得到的电容电流 具有可比性（至少有一个＞0.1In），并且较 大的0.75倍＞较小值，可认为“容抗整定和 实际系统不相符合”。 •当实测电容电流和经XC1计算得到的电容电 流都小于0.1In时，认为两者不具备可比性， 不再判别容抗整定是否同实际系统相符。
3. 稳态差动Ⅱ段
稳态差动>0.75稳态制动 稳态差动>差流低门槛 分相差动投入标志
稳态差动Ⅱ段 40ms/0
保护动作区域
ICD
0.75
IH
IM
I R
UN I M max 差动电流低定值1.5IC ,1.5 , XC
稳态Ⅱ段特点
同稳态Ⅰ段相比： • 增加了保护灵敏度 • 降低了保护动作速度
电容电流补偿条件
投入电容电流补偿的必要条件为：
“容抗整定和实际系统相符合
”
U 0.1I N 或I CD 0.1I N Xc1
零序差动试验
• • • • • 通道自环 抬高差动电流高定值、差动电流低定值 整定Xc1，使得U/Xc1>0.1In , I U 90 ，满足补偿条件 加三相 U 2 Xc1 增加单相电流，使得零序电流＞零序启动 电流 • 零序差动动作，动作时间为120ms左右
差动保护特点
• 装置采用了经差流开放的电压起动元件，负荷 侧装置能正常起动 • 差动保护能自动适应系统运行方式的改变 • 装置能实测电容电流，根据差动电流验证线路 容抗整定是否合理
差动保护特点
• 综上所说，RCS-931分相电流差动保护具有灵 敏度高、动作速度快、安全可靠，不受系统运 行方式影响等特点。
作为选相元件 零序差动 100ms/0
零序差动投入标志
零序差动投入条件
对侧差动允许标志 满足差流方程
差动压板投入 CT断线 分相差动投入标志 零序差动投入标志 启动
电压开放标志
零序差动投入条件
增加电压（零序）开放条件目的：解决 超长线路出口处高阻接地，一旦对侧保护 装臵无法启动时保护的灵敏度问题。
满足差动方程 差动压板投入 CT断线 发送差动允许标志
TWJ I0qd dIqd
Up<65%Un PTDX Ir>4IL
30ms
电容电流补偿条件
“容抗整定和实际系统不相符合”判据：
U U 0.75* Xc1 I CD或 0.75* I CD Xc1 U 且 0.1I N 或I CD 0.1I N Xc1
RCS－900系列 纵联差动保护 N
7. 差动保护特点
• 差动保护采用两侧差动继电器交换允许信号的 方式，安全性高。装置异常或TA断线，本侧 的起动元件和差动继电器可能动作，但对侧不 会向本侧发允许信号，从而保证差动保护不会 误动
差动保护特点
• 变化量差动继电器，由于只反映故障分量，不反映 负荷电流，因此灵敏度高，动作速度快。 • 零差保护引入了低制动系数、经电容电流补偿的稳 态相差动选相元件，灵敏度高，在长线经高阻接地 时也能选相跳闸； • 所有差动继电器的制动系数均为0.75，并采用了浮 动的制动门槛，抗TA饱和能力强
满足差动方程
差动压板投入
CT断线
发送差动允许标志
TWJ I0qd dIqd
Up<65%Un PTDX Ir>4IL
30ms
差动允许标志
• I0qd＋dIqd：线路正常运行时能保证两侧 差动保护可靠开放； • TWJ：能保证线路合闸于故障时差动保护 可靠开放； • Up＜65%Un：能保证线路三相故障时弱馈 侧装置可靠启动，并发送允许差动信号， 确保两侧保护可靠动作；
