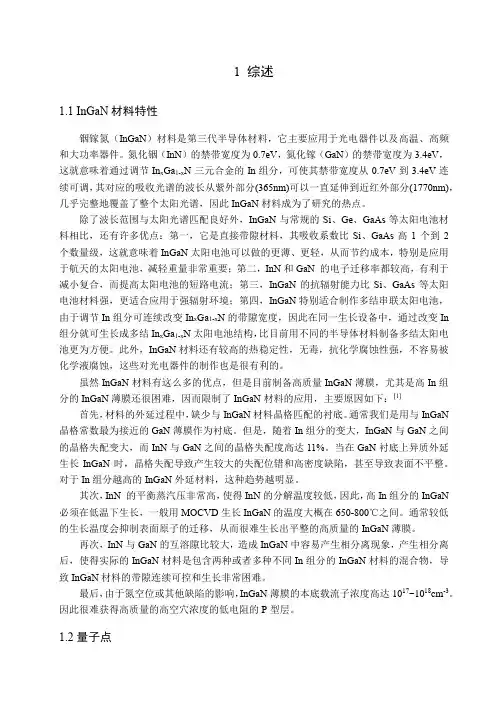

InGaN量子点

1 综述1.1 InGaN材料特性铟镓氮(InGaN)材料是第三代半导体材料,它主要应用于光电器件以及高温、高频和大功率器件。
氮化铟(InN)的禁带宽度为0.7eV,氮化镓(GaN)的禁带宽度为3.4eV,这就意味着通过调节In x Ga1-x N三元合金的In组分,可使其禁带宽度从0.7eV到3.4eV连续可调,其对应的吸收光谱的波长从紫外部分(365nm)可以一直延伸到近红外部分(1770nm),几乎完整地覆盖了整个太阳光谱,因此InGaN材料成为了研究的热点。
除了波长范围与太阳光谱匹配良好外,InGaN与常规的Si、Ge、GaAs等太阳电池材料相比,还有许多优点:第一,它是直接带隙材料,其吸收系数比Si、GaAs高1个到2个数量级,这就意味着InGaN太阳电池可以做的更薄、更轻,从而节约成本,特别是应用于航天的太阳电池,减轻重量非常重要;第二,InN和GaN 的电子迁移率都较高,有利于减小复合,而提高太阳电池的短路电流;第三,InGaN的抗辐射能力比Si、GaAs等太阳电池材料强,更适合应用于强辐射环境;第四,InGaN特别适合制作多结串联太阳电池,由于调节In组分可连续改变In x Ga1-x N的带隙宽度,因此在同一生长设备中,通过改变In 组分就可生长成多结In x Ga1-x N太阳电池结构,比目前用不同的半导体材料制备多结太阳电池更为方便。
此外,InGaN材料还有较高的热稳定性,无毒,抗化学腐蚀性强,不容易被化学液腐蚀,这些对光电器件的制作也是很有利的。
虽然InGaN材料有这么多的优点,但是目前制备高质量InGaN薄膜,尤其是高In组分的InGaN薄膜还很困难,因而限制了InGaN材料的应用,主要原因如下:[1]首先,材料的外延过程中,缺少与InGaN材料晶格匹配的衬底。
通常我们是用与InGaN 晶格常数最为接近的GaN薄膜作为衬底。
但是,随着In组分的变大,InGaN与GaN之间的晶格失配变大,而InN与GaN之间的晶格失配度高达11%。
《2024年ZnO-ZnMgO多量子阱中电子子带跃迁光吸收》范文

《ZnO-ZnMgO多量子阱中电子子带跃迁光吸收》篇一ZnO-ZnMgO多量子阱中电子子带跃迁光吸收一、引言近年来,ZnO和ZnMgO等宽禁带半导体材料因其在光电子器件和光电子应用中的独特性质而备受关注。
在这些材料中,多量子阱(MQW)结构因其具有显著的量子效应和电子能级调控能力,被广泛应用于光电器件领域。
在多量子阱结构中,电子的子带跃迁是一种重要的物理现象,对光吸收、发光等性质有着显著影响。
本文将详细探讨ZnO/ZnMgO多量子阱中电子子带跃迁光吸收的相关内容。
二、ZnO/ZnMgO多量子阱的结构与性质ZnO和ZnMgO作为宽禁带半导体材料,具有高光学透明性、高导电性和高激子束缚能等特点。
在ZnO/ZnMgO多量子阱结构中,通过调整ZnMgO中Mg的含量,可以有效地调节量子阱的能级结构。
这种结构在光电器件中具有广泛的应用前景,如发光二极管、激光器等。
三、电子子带跃迁的基本原理电子子带跃迁是指电子在不同能级之间的跃迁过程。
在ZnO/ZnMgO多量子阱中,由于量子限制效应,电子的能级被分裂成多个子带。
当光照射到多量子阱结构时,光子的能量将激发电子从低能级跃迁到高能级,即发生电子子带跃迁。
这一过程对光吸收、发光等性质产生重要影响。
四、电子子带跃迁光吸收的机制在ZnO/ZnMgO多量子阱中,电子子带跃迁光吸收的机制主要包括两种:直接跃迁和间接跃迁。
直接跃迁是指电子在不改变动量的情况下从一个子带跃迁到另一个子带,这种跃迁通常需要较高的光子能量。
而间接跃迁则涉及电子在跃迁过程中动量的改变,通常需要较低的光子能量。
这两种跃迁机制共同决定了多量子阱的光吸收特性。
五、实验与结果分析为了研究ZnO/ZnMgO多量子阱中电子子带跃迁光吸收的特性,我们进行了相关实验。
通过改变入射光的波长和强度,我们观察了光吸收随波长的变化情况。
实验结果表明,在特定波长下,多量子阱的光吸收能力显著增强,这归因于电子从低能级到高能级的子带跃迁。
MOVPE生长的InGaNGaN单量子阱的光致发光和光吸收特性

MOVPE生长的InGaNGaN单量子阱的光致发光和光吸收特性MOVPE生长的InGaN/GaN单量子阱的光致发光和光吸收特性研究了用金属有机物气相外延(MOVPE)法在蓝宝石衬底上生长的In组分浓度保持不变的InGaN/GaN单量子阱结构在室温下的发光特性和光吸收特性.实验结果表明,在InGaN厚度<3 nm时,随着样品InGaN势阱层宽度的增加(1 nm),光致发光(PL)谱的发光峰值波长出现明显的红移33 nm现象,而且发光强度下降8%,谱线半峰全宽(FWHM)展宽,通过对样品的透射、反射光谱研究发现,量子阱层窄(1.5 nm)的样品在波长接近红外区时出现无吸收的现象,即R+T达到了100%,而在阱层较宽的样品中没有发现这一现象, 对引起这些现象的.原因进行了讨论.这些结果有助于开发和优化三族氮化物半导体光电器件的进一步研究工作.作者:王玥施卫苑进社贺训军胡辉姬广举 WANG Yue SHI Wei YUAN Jin-she HE Xun-jun HU Hui JI Guang-ju 作者单位:王玥,WANG Yue(西安理工大学,理学院,应用物理系,陕西,西安,710048;哈尔滨理工大学,电子科学与技术系,黑龙江,哈尔滨,150080) 施卫,苑进社,胡辉,SHI Wei,YUAN Jin-she,HU Hui(西安理工大学,理学院,应用物理系,陕西,西安,710048)贺训军,姬广举,HE Xun-jun,JI Guang-ju(哈尔滨理工大学,电子科学与技术系,黑龙江,哈尔滨,150080)刊名:发光学报 ISTIC PKU 英文刊名: CHINESE JOURNAL OF LUMINESCENCE 年,卷(期):2007 28(3) 分类号:O472.3 O482.31 关键词: InGaN/GaN 单量子阱光致发光透射光谱反射光谱 InGaN/GaN single quantum well photoluminescence transmission spectra reflection spectra。
450nm_2.5nm量子阱_蓝光in组分_解释说明

450nm 2.5nm量子阱蓝光in组分解释说明1. 引言1.1 概述本文旨在对450nm 2.5nm量子阱蓝光in组分进行解释和说明。
量子阱是一种半导体结构,由两种不同材料的交替薄层组成,具有优异的光谱选择性和能带调控性质。
而蓝光作为可见光谱中的重要组分之一,具有独特的物理特性及广泛的应用领域。
1.2 文章结构本文将按照以下结构进行叙述:首先介绍量子阱的概念和原理,包括其结构以及工作原理;接着探讨蓝光的基本特性与应用,以及450nm波长蓝光的特点和优势;然后详细说明量子阱对光谱中不同组分的响应,包括其在光电转换效应与组分解析原理方面所起到的作用,并具体介绍450nm蓝光对不同组分的选择性激发能力;随后给出实验结果与数据分析部分,以验证前述理论依据;接下来展示了量子阱在生物医学领域中的应用潜力,并对未来发展趋势和研究方向进行展望;最后,通过总结研究成果及重要发现,并探讨研究局限性及后续工作展望来结束全文。
1.3 目的本文的目的是阐述450nm 2.5nm量子阱蓝光in组分的相关知识和原理,解释其对不同组分的响应特性,并展示其在生物医学领域中的应用潜力。
通过本文内容的详细介绍与说明,读者将能够全面了解并深入探索这一领域的发展前景与未来研究方向。
2. 450nm 2.5nm量子阱蓝光in组分2.1 量子阱的概念和原理量子阱是一种半导体材料结构,它由两个能带能隙不同的材料夹层组成。
其中,外层材料具有较大的禁带宽度,而内层材料具有较小的禁带宽度。
这种能带不连续性导致在量子阱中形成了一维限制电子运动的空间区域。
量子阱中的载流子(电子和空穴)由于受到二维空间约束而呈现出量子化行为。
这意味着载流子只能在垂直于量子阱平面的方向上运动,并且只能取离散的能量值。
这种束缚态的特性使得量子阱可以被用作各种光电器件中的活性层。
2.2 蓝光的基本特性与应用蓝光是指波长为450nm左右的可见光波段,具有相对较高的能量和短波长。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
铟镓氮长波长量子阱发光概述及解释说明
1. 引言
1.1 概述
铟镓氮长波长量子阱发光是一种重要的发光材料,在近年来得到了广泛的研究和应用。
该技术利用铟镓氮杂化半导体材料以及量子阱结构,实现了长波长光的发射,并具备优异的光电性能。
本文将对铟镓氮长波长量子阱发光进行概述和详细解释说明,包括其原理解释、发展历史、应用领域以及相关的制备方法和性能调控与提高等方面。
1.2 文章结构
本文共分为五个部分,每个部分围绕特定内容进行讨论。
首先是引言部分,对研究课题进行概述,并介绍文章结构。
接下来是第二部分,介绍铟镓氮长波长量子阱发光的原理解释、发展历史和应用领域。
第三部分涵盖了铟镓氮量子阱的制备方法,其中包括分子束外延法(MBE)、金属有机化学气相沉积法(MOCVD)以及分子模拟技术辅助设计和优化方法等。
第四部分则探讨了铟镓氮量子阱发光性能的调控与提高,包括材料缺陷与性能关系研究进展、结构优化策略对光电性能的影响以及新型掺杂方法对发光性能的影响和机制研究进展。
最后是结论部分,对本文进行总结并展望未来的研究方向。
1.3 目的
本文旨在全面介绍铟镓氮长波长量子阱发光技术,并深入解释其原理和应用。
通过对相关领域的研究成果进行综述,整理和总结现有知识,并讨论目前存在的挑战和未来可能面临的发展方向。
希望本文能够为相关领域研究人员提供参考,并推动该技术在实际应用中的广泛应用与进一步发展。
2. 铟镓氮长波长量子阱发光
2.1 原理解释
铟镓氮(InGaN)材料是一种在半导体光电器件领域具有重要应用的材料。
它由铟(In)、镓(Ga)和氮(N)元素组成,通过调控铟和镓的摩尔分数可以实现对材料的带隙能量的调节。
铟镓氮材料可以形成本征结构和量子阱结构,其中量子阱结构是制备长波长发光器件的关键。
传统的基于铟镓氮材料的发光器件仅限于蓝紫色光区域,因为在低温外延过程中达到了高质量晶体生长所需的靠近共晶和临界厚度的成分比例。
然而,在研究中发现了通过适当选择合金比例和增加原位热处理步骤,可以在较低温度下实现高品质量的大折射率差异处制备红、橙色、黄色和绿色LEDs。
因此,纳米级权衡原则表明了在白场显示技术方面存在广阔机会。
2.2 发展历史
铟镓氮材料的研究起源于20世纪80年代,当时科学家们发现铟镓氮具有广泛的应用潜力。
然而,在早期研究中,铟镓氮材料的晶体质量和电学性能受到限制。
经过数十年的发展,高质量的铟镓氮薄膜材料合成方法得到了改进,并被成功地应用于发光器件制备中。
2.3 应用领域
由于铟镓氮材料具有优异的光电特性,它在光电子器件领域具有广泛的应用。
其中最具代表性的是白光发光二极管(LEDs)和激光二极管(LDs)。
铟镓氮材料还可以在太阳能电池、显示器、传感器等方面得到应用。
总结起来,铟镓氮长波长量子阱发光作为一种半导体材料,在各种光电器件中具有重要应用价值。
随着制备方法和性能调控策略的不断优化,相信铟镓氮长波长量子阱发光技术将在未来得到更大发展和应用。
3. 铟镓氮量子阱的制备方法
3.1 分子束外延法(MBE)
分子束外延法是一种常用的铟镓氮量子阱制备方法。
其基本原理是通过利用高温炉将金属和氮化物源加热蒸发,使其成为可以准备极薄薄膜的分子束,然后通过分子束束缚装置让分子束与衬底上的表面相互作用并进行沉积,最终形成构成铟
镓氮量子阱结构的多层薄膜。
在实际操作中,通常选择石英玻璃或者其他合适的衬底材料作为基底。
首先,在衬底上生长一层高质量的辅助材料,例如氧化铝(Al2O3),以提供一个稳定平整的表面。
接着,在辅助材料上使用分子束外延设备将铟、镓和氮源依次加热到高温,使其转变为原子或分子束。
这些原子或分子束会经过特殊设计的探测器和操纵器而达到衬底表面进行沉积。
在沉积过程中,精确控制分子束的能量和强度可以实现对材料成分和形貌的调控。
同时,通过控制室温、沉积速率等参数,也可以调节沉积过程中的缺陷密度和晶格应变,从而影响铟镓氮量子阱的结构与性质。
3.2 金属有机化学气相沉积法(MOCVD)
金属有机化学气相沉积法是另一种常用的铟镓氮量子阱制备方法。
与分子束外延法不同的是,金属有机化学气相沉积法利用有机金属化合物作为源材料,在高温下通过化学反应生成所需材料并进行沉积。
在具体操作中,首先将有机金属化合物和载气输送到反应室内进行混合。
随后,在高温条件下,金属有机物会发生热分解或催化裂解反应,释放出金属元素,并与氨气等氮源进行反应生成所需材料。
这些材料以纳米级尺寸的颗粒形式在衬底表面上逐渐堆积。
通过控制反应参数如温度、压力、前驱体比例等可以调节分解反应的速率和降低杂质含量,从而得到高质量的铟镓氮量子阱材料。
此外,还可以采用外部流体刮刀或超声波喷雾等技术来改善沉积过程中的均匀性。
3.3 分子模拟技术辅助设计和优化方法
除了传统的实验制备方法,分子模拟技术已经成为一种有效的辅助设计和优化铟镓氮量子阱材料的方法。
通过建立与实际物理相符合的计算模型,利用第一性原理、密度泛函理论等方法对材料的结构、能带结构等进行模拟与计算,并预测其性质。
分子模拟技术可以帮助研究人员深入了解铟镓氮材料内部结构与缺陷特点,指导实验制备过程中参数选择和优化。
例如,通过模拟不同生长条件下产生的缺陷类型及位置,可以提出缺陷修复方案或者针对特定缺陷进行控制策略。
另外,该技术还可用于预测新型衬底表面适应性以及各种添加剂在制备过程中的作用。
综上所述,铟镓氮量子阱的制备方法主要包括分子束外延法、金属有机化学气相沉积法和分子模拟技术辅助设计和优化方法。
这些方法均具有各自的优势和适用性,可以根据具体需求选择合适的方法来实现高质量铟镓氮量子阱材料的制备。
4. 铟镓氮量子阱发光性能调控与提高:现状和挑战
铟镓氮量子阱作为一种重要的半导体材料,其发光性能的调控和提高一直是研究
人员关注的焦点。
本节将介绍当前铟镓氮量子阱发光性能调控与提高的现状和挑战。
4.1 材料缺陷与性能关系研究进展
铟镓氮量子阱中晶格缺陷对其发光性能具有重要影响。
近年来,研究人员通过实验和理论模拟方法,深入研究了不同类型的缺陷对发光强度、波长以及寿命等方面的影响。
例如,氮空位是常见的晶格缺陷之一,它会引起电子态分布改变从而影响载流子复合过程;此外,金属杂质也是另一个重要因素,它们可以作为非辐射复合中心导致发光强度降低。
这些研究成果为进一步理解铟镓氮量子阱发光机制以及如何通过调控材料缺陷来提高发光性能提供了重要指导。
4.2 结构优化策略及其对光电性能的影响
结构优化是改善铟镓氮量子阱发光性能的有效途径之一。
通过调控量子阱宽度、厚度和组分等参数,可以实现对波长和强度的调控。
例如,增加量子阱宽度可以实现长波长发光,而减小量子阱厚度则有助于提高外延材料质量。
此外,研究人员还尝试了引入纳米结构、异质结构以及多重量子阱等设计思路来改善发光性能。
这些结构优化策略在实验和理论模拟中得到了广泛研究,并取得了一定的成功。
4.3 新型掺杂方法对发光性能的影响及机制研究进展
新型掺杂方法是另一个可以调控铟镓氮量子阱发光性能的重要手段。
通过引入不同种类的掺杂元素,如锗、钴等,可以有效地改变铟镓氮量子阱的电学和光学特性。
例如,在合适浓度下引入少量锗元素可以显著提高量子阱的发光效率。
此外,
新型掺杂方法还包括利用调控载流子注入和空穴抽取等手段来改善发光性能。
虽然这些方法在铟镓氮量子阱中的应用仍面临一些挑战,但研究人员已经取得了一系列具有潜力的结果。
虽然目前在铟镓氮量子阱发光性能调控与提高方面取得了一定进展,但仍存在许多挑战。
首先,对于铟镓氮材料的深入理解和表征仍需要更加精确和全面的分析方法。
其次,在结构优化和新型掺杂方法方面,需要进一步研究不同参数之间的相互关系,并找到最佳调控策略。
此外,实现在较高温度下稳定工作、提高发光效率以及寿命长久等问题也需要进行更深入的研究。
因此,未来在铟镓氮量子阱发光性能调控与提高领域还有许多工作要做。
总之,铟镓氮量子阱作为一种重要的发光材料,在其发光性能调控和提高方面具有广阔的应用前景。
通过对材料缺陷与性能关系的研究,结构优化策略以及新型掺杂方法的应用,可以进一步推动铟镓氮量子阱在光电器件中的应用。
然而,要充分发挥其潜力,我们还需继续深入研究并解决所面临的各种挑战。
5. 结论
在本文中,我们对铟镓氮长波长量子阱发光进行了详细的概述和解释说明。
通过对铟镓氮量子阱的原理解释、发展历史和应用领域进行了全面的介绍,我们展示了这一新型材料在光电器件中的巨大潜力。
关于铟镓氮量子阱制备方法,我们探讨了分子束外延法(MBE)、金属有机化学气相沉积法(MOCVD)以及分子模拟技术辅助设计和优化方法等。
这些制备方法为精确控制铟镓氮量子阱结构提供了有效手段,为其性能调控奠定了基础。
我们还回顾了材料缺陷与性能关系研究进展、结构优化策略以及新型掺杂方法对发光性能的影响及机制研究进展。
这些研究为进一步提高铟镓氮量子阱的发光性能提供了重要思路,并带来了实质性突破。
综上所述,铟镓氮长波长量子阱发光作为一种具有广泛应用前景的新型材料,在光电器件领域具有巨大潜力。
通过不断的研究和创新,我们相信铟镓氮长波长量子阱发光的性能将得到更进一步的提高,为实现更高效、更可靠的光电器件做出重要贡献。
