[教学]1负载特性1恒转矩负载特性2离心式通风机型负载特性3直线型负载特性4恒功率负载特性
2021年电机拖动知识点概要
电机拖动知识点概要1、直流发电机工作原理当原动机拖动电枢以恒定方向旋转式，线圈边将切割磁力线并感应出交变电动势，由于电刷和换向器的“整流”作用，使电刷极性保持不变，在电刷间产生直流电动势。
2、直流电动机的工作原理在电刷两端加直流电压，经电刷和换向器作用使同一主磁极下线圈边中的电流方向不变，该主磁极下线圈边所受电磁力的方向亦不变，从而产生单一方向的电磁转矩，使电枢沿同一方向连续旋转。
3、直流电机的可逆原理同一台电机既能作电动机亦能作发电机运行的现象。
4、直流电机的结构主要由静止的定子和旋转的转子构成，定子和转子之间存在气隙。
①定子由主磁极、换向极、机座、端盖、轴承、电刷装置等组成。
②转子转子的作用是感应电动势并产生电磁转矩；它包括电枢铁芯、电枢绕组、换向器、轴和风扇等。
5、直流电机电枢绕组（基本形式叠绕组和波绕组）分类单叠绕组、单波绕组、复叠绕组、复波绕组及混合绕组等。
单叠绕组特点同一个元件的出线端连接于相邻的两个换向片上，相邻元件依次串联，后一个元件的首端与前一个元件的尾端连在一起并接到同一个换向片上，最后一个元件首端与第一个元件尾端连在一起，形成一个闭合回路。
【注支路对数a等于电机的极对数p，即a=p】单波绕组特点同一个元件的两个出线端所接的两个换向片相隔接近于一对极距，元件串联后形成波浪形，所以称为“波绕组”。
【注并联支路数总是2，即极对数a=1】★单叠与单波绕组区别单叠绕组可通过增加磁极对数来增加并联支路对数，适用于低电压、大电流的电机。
单波绕组的并联支路对数a=1，每条并联支路数串联的元件数较多，适用于小电流、较高电压的电机。
6、直流电机分类（按励磁方式分）他励、并励、串励、复励7、主磁通和漏磁通定义及其作用同时与电枢绕组（即转子绕组）和励磁绕组（即定子绕组）相交链的磁通称为主磁通；只与励磁绕组（即定子绕组）相交链的磁通称为漏磁通。
主磁通与通电的转子绕组相作用产生电磁转矩，使电机转动；漏磁通无用。
电动机的负载特性与运行优化
电动机的负载特性与运行优化电动机是现代工业生产中最为常见和重要的设备之一。
了解电动机的负载特性，并对其进行运行优化，能够提高电动机的效率和稳定性，减少能源消耗和负载损耗。
本文将探讨电动机的负载特性与运行优化的相关知识。
一、电动机的负载特性电动机的负载特性是指在不同负载情况下，电动机的输出转矩和转速之间的关系。
通常用负载曲线来表示，负载曲线的特点与电动机的负载特性密切相关。
1. 非恒转矩负载特性非恒转矩负载特性是指电动机在负载变化时，输出转矩不随转速变化而变化。
此类负载特性通常可以分为两大类：恒转矩负载和变转矩负载。
恒转矩负载是指在负载变化时，电动机输出的转矩保持恒定不变。
典型的恒转矩负载为离心压缩机、离心风机等。
在这种情况下，电动机的转速会随着负载的变化而改变，但输出的转矩保持不变。
变转矩负载是指在负载变化时，电动机输出的转矩也会相应地变化。
典型的变转矩负载为往复式压缩机、开煤机等。
在这种情况下，电动机的转速和输出转矩都会随着负载的变化而改变。
2. 恒转速负载特性恒转速负载特性是指电动机在负载变化时，输出转速保持恒定不变。
典型的恒转速负载为离心泵、工具机床等。
在这种情况下，电动机的输出转矩会随着负载的变化而改变，但转速保持不变。
二、电动机的运行优化电动机的运行优化是指通过对电动机的控制和调节，使其在工作过程中达到最佳的工作状态，提高效率和稳定性，减少能量损耗。
1. 负载匹配优化负载匹配优化是指在选用电动机时，根据实际负载情况选择适合的电动机型号和规格。
过大或过小的电动机均会降低效率和稳定性，增加能源消耗和维护成本。
2. 控制技术优化控制技术优化是指通过合理的控制策略和算法，实现对电动机运行状态的精确控制和调节。
例如，采用变频调速技术可以使电动机在负载变化时保持恒定的转速和转矩，提高效率和稳定性。
3. 维护保养优化维护保养优化是指定期对电动机进行检查、清洁和润滑，及时检修和更换老化或损坏的部件，确保电动机的正常运行和延长使用寿命。
《机电传动控制》(第5版)(全套教案)期末复习用
《机电传动控制》（第五版）教案第1章绪论1.1 机电系统的组成＝机械运动部件＋机电传动＋电气控制系统。
1.机械运动部件——完成生产任务的基础，机械执行部分；2.机电传动———＝电力传动或电力拖动，是驱动生产机械运动部件的原动机的总称；3.电气控制系统——控制电动机的系统。
1.2 机电传动的目的和任务1.机电传动的目的——将电能转变为机械能，实现生产机械的启动、停止、以及速度调节，满足各种生产工艺的要求，保证生产过程的正常进行2.机电传动的任务①广义上讲——使生产机械设备、生产线、车间甚至整个工厂都实现自动化。
②狭义上讲——专指控制电动机驱动生产机械，实现产品数量的增加、质量的提高、生产成本的降低、工人劳动条件的改善以及能源的合理利用。
1.3 机电传动控制的发展概况一、驱动系统的发展阶段：1.成组拖动——一台电动机拖动一根天轴—→通过带轮和传动带—→分别拖动各（一组）生产机械。
生产效率低、劳动条件差，一旦电动机或传动环节发生故障则造成成组生产机械停车。
2.单电动机——一台电动机拖动一台生产机械，较成组拖动进了一步。
但当生产机械的运动部件较多时，其机械传动机构则十分复杂。
3.多电动机拖动——一台生产机械的每一个运动部件都有专门的电动机拖动。
不仅大大简化了生产机械的传动机构，而且控制灵活，为自动化提供了有利条件，是现代化机电传动的典型方式。
二、控制系统的发展阶段：1.接触器＋继电器控制——出现在20世纪初，应用广泛、成本低；但控制速度慢、精度差。
2.电动机放大机控制（30年代）、磁放大机控制（40～50年代）——从断续控制发展到连续控制，并具有了输出反馈环节，简化了控制系统、减少了电路触点、提高了可靠性。
3.大功率可控电力半导体器件控制——具有效率高、反应快、寿命长、可靠性高、维修容易、体积小、重量轻等优点。
由此，开辟了机电传动控制的新纪元。
4.采样控制——数控技术＋微机应用的高水平断续控制，由于采样周期＜＜控制对象的变化周期，∴≌连续控制。
1负载特性1恒转矩负载特性2离心式通风机型负载特性3直线型负载特性4恒功率负载特性
1负载特性1恒转矩负载特性2离心式通风机型负载特性3直线型负载特性4恒功率负载特性2稳定运行条件：1机械特性曲线与负载特性曲线有交点2干扰使转速上升，干扰消除后Tm-Tl《0，与之相反3限制直流电动机启动电流的方法：1降压启动2在电枢回路内串接外加电阻启动。
4调速特性：1改变电枢电路外串联电阻Rad 2改变电动机电枢供电电压U 3改变电动机主磁通fai5制动特性:1反馈制动2反击制动3能耗制动6电动机启动要求:1足够大的启动转矩,保证生产机械能正常启动2启动电流越小越好3要求启动平滑4启动设备安全可靠,力求结构简单,操作方便.5启动过程中功率损耗越小越好7降压启动方法1电阻或电抗器降压启动2星角降压启动3自耦变压器降压启动8接触器1交流接触器2直流接触器接触器由触头,灭弧装置,铁芯,线圈组成.9继电器分为1电流继电器2电压继电器3中间继电器4热继电器10保护装置有1短路电流的保护装置2长期过载保护装置3零压保护4零励磁保护.11选择电动机三项基本原则:1发热2过载能力3启动能力12三种工作制1连续工作制2短时工作制3重复短时工作制13三相鼠笼点击调速：1变频调速2变极调速14三相鼠笼电机在同电压下空载启动比满载启动转矩：相投15静态技术指标：1静差变2调速范围3调速平滑性16动态技术指标1最大超掉量2过渡过程时间3震动次数3.3 一台他励直流电动机所拖动的负载转矩T L=常数，当电枢电压或电枢附加电阻改变时，能否改变其运行其运行状态下电枢电流的大小？为什么？这个拖动系统中哪些要发生变化？T=K tφI a u=E+I a R a当电枢电压或电枢附加电阻改变时,电枢电流大小不变.转速n与电动机的电动势都发生改变.3.4一台他励直流电动机在稳态下运行时，电枢反电势E=E1，如负载转矩T L=常数，外加电压和电枢电路中的电阻均不变，问减弱励磁使转速上升到新的稳态值后，电枢反电势将如何变化? 是大于，小于还是等于E1？T=I a K tφ, φ减弱,T是常数,I a增大.根据E N=U N-I a R a ,所以E N减小.,小于E1.3.11为什么直流电动机直接启动时启动电流很大？电动机在未启动前n=0,E=0,而R a很小,所以将电动机直接接入电网并施加额定电压时,启动电流将很大.I st=U N/R a3.12他励直流电动机直接启动过程中有哪些要求？如何实现？他励直流电动机直接启动过程中的要求是1 启动电流不要过大,2不要有过大的转矩.可以通过两种方法来实现电动机的启动一是降压启动.二是在电枢回路内串接外加电阻启动.3.13 直流他励电动机启动时，为什么一定要先把励磁电流加上？若忘了先合励磁绕阻的电源开关就把电枢电源接通，这是会产生什么现象（试从T L=0 和T L=T N两种情况加以分析）？当电动机运行在额定转速下，若突然将励磁绕阻断开，此时又将出现什么情况？直流他励电动机启动时,一定要先把励磁电流加上使因为主磁极靠外电源产生磁场.如果忘了先合励磁绕阻的电源开关就把电枢电源接通，T L=0时理论上电动机转速将趋近于无限大,引起飞车, T L=T N时将使电动机电流大大增加而严重过载.3.15 一台直流他励电动机，其额定数据如下：P N=2.2KW,U N=U f=110V,n N=1500r/min, ηN=0.8,R a=0.4Ω, R f=82.7Ω。

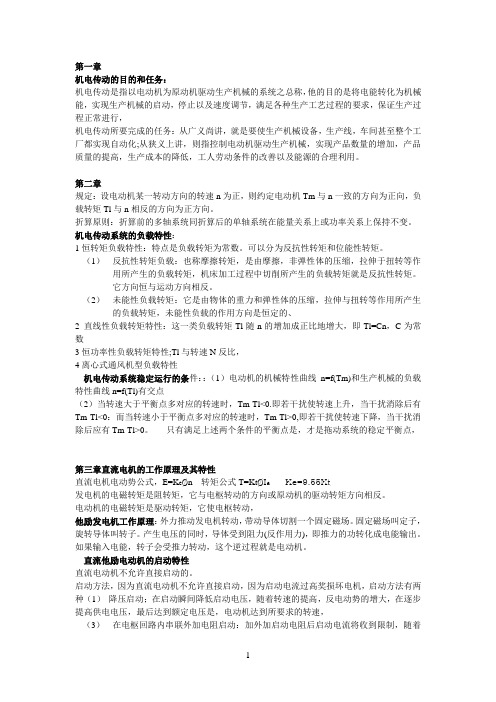

机电考试
