测回法测角
第三章角度测量
第四节水平角观测
根据测量工作要求的精度、使用的仪器、观测目标的多少，水平角观测一般有两种方法，即测回法和方向观测法(全圆测回法)。
水平角观测
为了消除仪器某些误差，一般用盘左和盘右两个位置进行观测。
盘左(正镜)：观测者对着望远镜的目镜时，竖盘在望远镜的左边。
盘右(倒镜)：观测者对着望远镜的目镜时，竖盘在望远镜的右边。
一、测回法
适用于观测两个方向之间的单角。
观测方法
1. 安置仪器：在O点安置仪器，A、B设置目标
2. 盘左(正镜)观测
瞄A，读数a
左
= 0°01'10"，记入测回法观测手簿
顺时针转动照准部，瞄B，读数b
左
= 147°12'30"，记入测回法观测手簿计算上半测回的角值
β
左=b
左
- a
左
= 147°11'20"为上半测回
3.倒转望远镜，盘右(倒镜)观测
瞄B，读数b
右
=327°12'55"，记入测回法观测手簿
逆时针转动照准部，瞄A，读数a
右
= 180°01'50"，记入测回法观测手簿计算下半测回角值
β
右= b
右
- a
右
= 147°11'05"为下半测回
上、下半测回，合称一测回
4.计算一测回的角值
水平角(测回法)观测手簿
仪器型号DJ6-1 日期2000.11.20
观测者记录者
5.观测n个测回
当测角精度要求较高时，要进行多个测回的观测，为了减少度盘分划误差的影响，根据测回数n，各测回应变换起始方向度盘位置。
起始方向读数变化按照变换
若测回数n=4，则起始方向读数分别为0°，45°，90°，135°
利用复测扳手或拨盘手轮，安置起始方向水平度盘读数。
6.限差
测回法通常有两项限差，即上、下半测回的方向值(角值)之差；各测回方向值之差；对于不同精度的仪器，有不同的规定限值。
4组测回法水平角及闭合差测量数据
4组测回法水平角及闭合差测量数据测回法是一种常用的大地测量方法，它可以用来测定水平角和闭合差。
在一次测量中，我们组织了4组数据，下面我们将介绍其中的内容。
第一组数据是测定P1、P2、P3三点之间的水平角。
我们使用了一台高精度测量仪器进行角度测量，并获得了如下数据：P1-P2的角度为74°32'24"，P2-P3的角度为94°58'23"，而P1-P3的角度为190°29'59"。
通过计算，我们得到了P1、P2、P3三点的角度和为359°60'46"，差别小于0.2"，证明了这组数据的高精度。
第二组数据是测量四边形闭合差。
在这个过程中，我们选取了四个控制点，并在相邻点之间进行了累加测量。
在完成后，我们得到了以下的数据：A-B的距离为132.5米，B-C的距离为148.3米，C-D的距离为146.7米，而D-A的距离为129.8米。
通过计算，我们发现四边形的闭合差为0.1米以内，符合规范。
第三组数据是测定一个小三角形的闭合差。
我们选取了三个控制点，利用相邻点之间的距离测量。
结果如下：A-B的距离为63.2米，B-C的距离为59.8米，而C-A的距离为67.6米。
通过计算，我们得到了小三角形的闭合差为0.2米以内，结果可靠。
第四组数据是测量一个大型区域的面积。
我们选取了多个控制点，插入棱镜进行高程测量。
在完成后，我们得到了区域的面积为1.5平方千米。
这个结果非常重要，因为它可以用来评估区域的特征和使用。
综合以上四组数据，我们可以得出测回法进行水平角及闭合差测量的正确步骤是：明确测量目标，选取合适的控制点，选择合适的测量仪器，并进行高精度的测量。
在数据处理时，要进行正确的计算，确保数据的可靠性。
通过这些步骤，我们可以获得高质量的数据，并对区域进行可靠的测量和评估。
测回法角度测量
（3）用盘左位置瞄准目标，练习测量水平角。
四、全圆测回法测量水平角
• 盘左 A→B→C→D→A（归零）
• 盘右 A→D→C→B→A
D
A
O
C B
全圆测回法记录
测目 站标
A
盘左L
0 01 06
盘右R
180 01 12
平均读 数=[左+(
右 ±(010810)1]5/2)
使得度盘处于水平位置上。
一、经纬仪的安置
一：对中
使用垂球对中
一、经纬仪的安置
二：整平—使得度盘处于水平位置上
1
2
1
2
3
3
使用光学对中器整置
1、用三脚架或角螺旋使光学对中器分划 板上的圆心或十字丝交点对准测点；
2、用三脚架腿的伸缩部分调节三脚架腿 的长度使仪器基本水平；
3、用脚螺旋使经纬仪精确整平； 4、在架头上平移仪器，使仪器精确对中； 5、重复第3、4步，达到精确对中和整平。
？A
A
C
C
H
O
H′
H
O
H′
C′ C
C′ C
M左 = M′左 + C
M右 = M ′右 - C
视准轴误差：
2
C1 m 右m 左180
4 、 横轴垂直于竖轴的检校 HH（一般V由V专业？人员进行校正）
5 、竖盘指标水准管检校 L L 指标线 ？
一般指标差的绝对值超过1′时，应予以校正。
270
A 90 01 36 270 01 24 90 01 30
各测回 归零方 向平均
值
0 00 00
实验5测回法测量水平角
《土木工程测量》课程实验报告实验编号： 5实验内容：测回法测量水平角年级专业：____________________________ 组别：No._________________________ 组长：___________ 学号：______________ 组员：___________ 学号：______________ ___________ _________________________ _________________________ _________________________ ______________ 报告日期：________年_________月________日《土木工程测量》实验任务书实验五：测回法测量水平角一、目的与要求1.掌握测回法观测水平角的观测步骤及计算方法；2.进一步熟悉电子经纬仪的操作。
3.相关精度要求：1)光学对中法对中，对中误差小于1mm；2)上下半测回角值互差不得超过±40″；3)各测回角值互差不得超过±24″；4)观测值的三角形内角和与理论值（180º。
二、计划与仪器准备1.实验学时：2学时2.主要设备：5″级电子经纬仪 1台三角架1副花杆（辅助瞄准目标用）2根钢钎3根记录板1块三、方法与步骤1.在地面上选取彼此相距20～30m并相互能通视的三点A、B、C，形成一个三角形ΔABC。
然后分别用钢钎（或者记号笔在地面绘划十字）桩定位置；2.按照要求，分别安置、对中、整平经纬仪。
3.水平角观测：（1）上半测回（盘左，正镜）：先瞄左目标，读取水平度盘读数。
顺时针旋转照准部，再瞄右目标，读取水平度盘读数，并计算上半测回各水平角值；（2）下半测回（盘右，倒镜）：先瞄右目标，读取水平度盘读数，逆时针旋转照准部，再瞄左目标，读取水平度盘读数，并计算下半测回各水平角值；（3）检验上下半测回角值互差，并计算一测回角值。
4.分别以A、B、C作为安置仪器点，依次观测ΔABC的三个水平内角∠ABC、∠BCA、∠CAB。
测回法观测水平角实验报告
测回法观测水平角实验报告实验目的，通过测回法观测水平角，掌握水平角观测的基本方法和步骤，提高实地测量的准确性和精度。
一、实验原理。
测回法是通过望远镜观测目标物体的水平角，然后再回头观测同一目标物体的水平角，通过两次观测的水平角差来确定目标物体的水平角。
水平角是指目标物体在水平面上的方位角，通常用角度来表示。
二、实验仪器和材料。
1. 全站仪。
2. 三角架。
3. 测量棒。
4. 笔记本和笔。
5. 目标物体（如标杆、建筑物等）。
三、实验步骤。
1. 设置全站仪，调平和瞄准目标物体。
2. 通过全站仪观测目标物体的水平角，并记录下观测数值。
3. 回头观测同一目标物体的水平角，并记录下观测数值。
4. 计算两次观测的水平角差，得到目标物体的水平角。
四、实验注意事项。
1. 在观测水平角时，要确保全站仪的水平仪准确，以保证观测的准确性。
2. 观测时要注意避免光线干扰，选择适当的观测时间和光线条件。
3. 记录观测数值时，要准确记录，并注意单位的使用。
五、实验结果与分析。
通过实验观测，得到了目标物体的水平角为30°。
经过多次实验，发现测回法观测水平角的方法能够得到较为准确的结果，但在实际操作中仍需注意观测条件和仪器的精度。
六、实验总结。
通过本次实验，掌握了测回法观测水平角的基本方法和步骤，提高了实地测量的准确性和精度。
在以后的实地测量工作中，将继续加强实践，不断提高观测技能，确保测量结果的准确性和可靠性。
七、参考文献。
1. 《测量学》。
2. 《全站仪操作手册》。
以上就是本次测回法观测水平角实验的报告内容，希望对大家有所帮助。

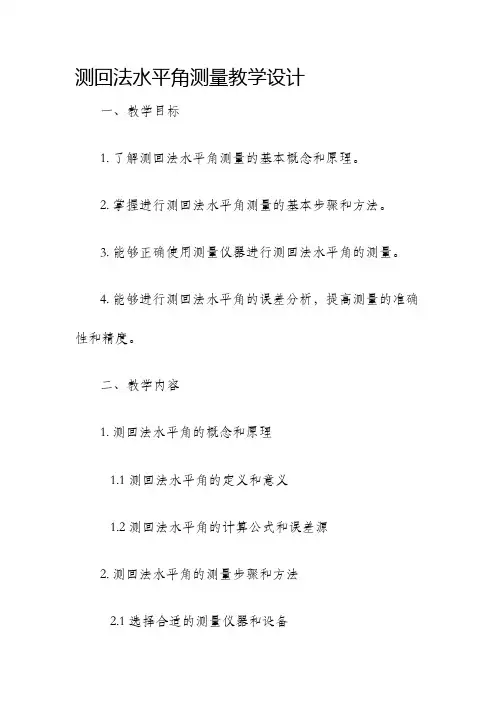

测回法水平角测量教学设计
测回法水平角测量教学设计一、教学目标1. 了解测回法水平角测量的基本概念和原理。
2. 掌握进行测回法水平角测量的基本步骤和方法。
3. 能够正确使用测量仪器进行测回法水平角的测量。
4. 能够进行测回法水平角的误差分析，提高测量的准确性和精度。
二、教学内容1. 测回法水平角的概念和原理1.1 测回法水平角的定义和意义1.2 测回法水平角的计算公式和误差源2. 测回法水平角的测量步骤和方法2.1 选择合适的测量仪器和设备2.2 进行基线的放样和标志2.3 进行方位角的测量2.4 进行目标点的观测2.5 进行闭合回路和误差分析3. 测回法水平角的实践操作3.1 进行测回法水平角的实际测量3.2 进行测量数据的处理和计算3.3 进行误差分析和测量报告的编写三、教学方法1. 讲授法：通过幻灯片展示和讲解测回法水平角的概念、原理、步骤和方法。
2. 示范法：老师进行测回法水平角的实际操作演示，让学生观察和理解测量的过程和要点。
自主操作并记录数据。
4. 讨论互动：学生报告实验结果，进行误差分析和讨论，提出问题和解决方案。
5. 练习巩固：布置练习题，巩固测回法水平角测量的理论和实际操作。
四、教学步骤1. 教师引入：介绍测回法水平角测量的重要性和应用领域，激发学生的学习兴趣。
2. 知识讲解：使用幻灯片讲解测回法水平角的定义、计算公式和误差源。
3. 示范操作：老师进行测回法水平角的实际操作演示，让学生理解测量步骤和仪器使用方法。
记录数据并进行误差分析。
5. 实验报告：学生撰写测回法水平角测量的实验报告，包括实验目的、步骤、数据处理和结果分析等。
6. 教师点评：教师对学生的实验报告进行点评和评分，提供指导和建议。
7. 练习巩固：布置相关练习题，让学生进行总结复习和巩固测回法水平角测量的知识。
8. 答疑辅导：回答学生在学习过程中遇到的问题，解决学生的困惑。
五、教学评价1. 学生实验报告的评分：评价学生对测回法水平角测量方法的理解和实际操作能力。
叙述用测回法观测水平角的观测程序
叙述用测回法观测水平角的观测程序
测回法是一种常用的测量水平角的方法，它适用于需要高精度的水平角观测。
以下是使用测回法观测水平角的基本程序：
1. 设置测站：选择一个合适的测站点，确保其稳定性和平坦性。
在测站点上设置一个水平仪或水平仪支架。
2. 校准水平仪：在水平仪上进行校准，以确保其准确度和灵敏度。
校准通常包括调整气泡至中心位置，并校准仪器的零点。
3. 观测目标点：选择一个目标点作为观测目标，可以是一个杆、一个标志物或其他明显可见的点。
确保目标点位于测站正前方，并尽量远离测站。
4. 定位水平仪：将水平仪放置在测站上，使其准确水平。
5. 观测水平角：通过观察水平仪上的水平标尺或刻度，测量测站与目标点之间的水平角。
记录下这个初始角度作为观测的起始角度。
6. 转动水平仪：保持水平仪稳定，使用合适的装置或手动操作，将水平仪转动到下一个目标点的位置。
7. 再次观测水平角：在新的目标点位置上，观测水平仪上的水平标尺或刻度，测量新的水平角。
记录下这个新的角度。
8. 回测角度：将水平仪转回到起始角度，再次观测水平角。
如果回到了起始角度，说明观测是准确的。
9. 计算平均角度：将观测得到的水平角度进行平均，得到最终的水平角度。
10. 分析和纠正：根据实际情况，分析观测数据，进行误差分析
并进行纠正。
以上是使用测回法观测水平角的基本程序。
在实际操作中，还需要注意环境条件、仪器精度等因素，并根据需要进行适当的调整和纠正。
简述测回法测水平角的主要步骤和相应的角度计算方法
上午或下午)。
9、使用补偿式自动安平水准仪观测的
操作程序与水准器水准仪相同。
10、水准测量的观测工作间歇时，最
好能结束在固定的水准点上，否则，
应选择两个坚固可靠、光滑突出、便
于放置水准标尺的固定点，作为间歇
点加以起测。
（2）瞄准后视尺黑面，精平后读数，
再瞄准后视尺红面读数，计算看是否
满足限差要求；若不满足则重新测量，
获得满足要求的黑红面读数；
（3）瞄准前视尺黑面，精平后读数，
再瞄准前视尺红面读数，计算看是否
满足限差要求；若不满足则重新测量，
获得满足要求的黑红面读数；
（7分）
（4）分别由黑面和红面计算高差，进
行限差比较，若不满足则重新测量，
附近张开三脚架，挂上垂球，固定三
脚架的一条腿，两手握住另外两条腿
作前、后、左、右移动，使垂球尖大
致对准O点的中心标志，并使三脚架
头大致放平，将这两条腿也插稳。然
后安上仪器，拧上中心螺旋，适当移
动经纬仪基座使垂球尖精确对准O
点，固定中心螺旋。
然后进行整平，先转动脚螺旋使圆水
准器气泡居中，进行初步整平。然后
（4）逆时针方向转动望远镜，瞄准A，
读取水平读盘读数a
2；
计算下半测回水平角βR=b
2--a
2
若上下半测回角度差小于限差，则取
平均值作为最后的角度，否则重新观
测。
2、说明用水准仪进行等外水准测量
时的一个测站上的操作步骤（双面尺
法）与高差计算方法。
（1）在测站上安置水准仪，使离前后
尺距离尽可能相等，整平。
若满足则取二者平均值作为最终高
测回法测量水平角的步骤
测回法测量水平角的步骤测回法是一种用于测量水平角（或者称为方位角）的方法。
下面是使用测回法测量水平角的基本步骤：1.准备工作：在进行测量之前，需要准备好测量仪器，如经纬仪或全站仪，并确保其校准和调试良好。
此外，需要选择一个合适的测量基准点，可以是已知方位的参考点或者临时设置的基准点。
2.设置仪器：将测量仪器设置在基准点上，并进行仪器水平调整，以确保仪器准确水平。
使用调节脚或气泡管等仪器自带的水平调节装置来完成水平调整。
3.瞄准目标：使用测量仪器的视准线，准确瞄准需要测量的目标点。
目标点可以是其他测量点、参考标志物或临时设置的标志物。
4.记录初始读数：在瞄准目标点后，记录测量仪器上的初始读数。
对于经纬仪，可以读取方位环或方位器上的初始角度值；对于全站仪，可以通过观测器件上的显示屏或数据记录器记录初始水平角度。
5.转移到回程点：将测量仪器从基准点转移到回程点。
回程点可以是之前已测量的点或者预先设置的回程标志物。
6.重新瞄准目标：在回程点上，重新使用测量仪器的视准线，准确瞄准刚才的目标点。
7.记录回程读数：在瞄准回程点后，记录测量仪器上的回程读数。
对于经纬仪，可以读取方位环或方位器上的回程角度值；对于全站仪，可以通过观测器件上的显示屏或数据记录器记录回程水平角度。
8.计算水平角：使用初始读数和回程读数，计算出两个测量点之间的水平角度差。
一般情况下，回程读数减去初始读数可以得到水平角度差。
1/ 2通过以上步骤，可以使用测回法准确测量两个测量点之间的水平角。
在实际操作中，需要注意操作细节，如仪器的稳定性、瞄准准确性和读数精度等，以获得可靠和准确的测量结果。
2/ 2。
全站仪测回法观测水平角的步骤
全站仪测回法观测水平角的步骤全站仪是一种用于测量水平角的高精度测量仪器，它在土木工程、测绘工程、建筑工程等领域有着广泛的应用。
全站仪测量水平角的步骤如下：1. 设置基准点：在进行水平角测量之前，首先需要选择一个合适的基准点。
基准点应具有稳定的地理位置和可靠的地面基础，以确保测量结果的准确性和可靠性。
2. 安装全站仪：将全站仪安装在三脚架上，并确保它的稳定性和水平度。
在安装全站仪之前，应先检查仪器的电量和各个部件的工作状态，确保仪器可以正常使用。
3. 校准全站仪：在测量之前，需要对全站仪进行校准，以确保测量结果的准确性。
校准的过程包括调整仪器的水平、垂直和距离测量系统，使其达到最佳的状态。
4. 设置目标点：确定需要测量水平角的目标点，并在目标点上设置反光棱镜。
反光棱镜应安装在水平面上，并保持稳定，以便全站仪能够准确地测量水平角。
5. 对准目标点：通过观测目标点和全站仪上的准星，在全站仪上调整水平角和垂直角，使准星对准目标点上的反光棱镜。
在对准时，应尽量避免视线受到遮挡和干扰，以确保测量结果的准确性。
6. 观测水平角：当全站仪对准目标点后，可以通过观测仪器上的水平角读数来测量水平角。
水平角的读数应记录下来，并可以进行多次观测，以提高测量结果的准确性。
7. 计算和处理数据：在完成水平角的观测后，需要对观测数据进行计算和处理，以得到最终的测量结果。
计算和处理数据的过程可以通过计算机软件进行，以提高效率和准确性。
8. 分析和解释结果：在得到测量结果后，需要对结果进行分析和解释。
可以比较不同观测点之间的水平角差异，或与已知数据进行对比，以评估测量的准确性和可靠性。
9. 纠正误差：在分析和解释结果的过程中，可能会发现一些误差或偏差。
如果误差较大，可以进行误差纠正，以提高测量结果的准确性。
误差纠正的方法包括调整仪器的参数、重新观测或重新计算数据等。
10. 编制测量报告：在完成水平角的测量和数据处理后，可以编制测量报告，将测量结果进行整理和总结。
简述经纬仪测回法测量水平角的操作及方法步骤。
简述经纬仪测回法测量水平角的操作及方法步骤。
经纬仪测回法是一种测量水平角度的方法，主要用于测量地理、环境景观等领域的数据。
其操作步骤和方法如下：
1. 调整仪器：首先需要调整经纬仪的三角支架，使其水平放置，并调整望远镜的位置和焦距，以便观察条纹板和刻度盘。
2. 测量目标：选择需要测量的目标，如某一地方的建筑物或山脉等，并朝向该目标。
3. 收回：将经纬仪收回到水平状位，同时读取测量时的刻度盘上的数值，并记录下来。
4. 转动望远镜：接着，将经纬仪望远镜沿水平方向转动，以朝向目标物体的另一侧。
5. 望远镜校正：在转动望远镜的过程中，需要根据条纹板上的视线，进行望远镜的视线校正，以免误差。
6. 重复测量：重复以上操作，直到读取到两个刻度盘上的度数基本一致，此时读取数值的平均值即为目标物体所对应的水平角度。
