FY-2C风云卫星轨道数据提取方法及图像显示
总第２４６期
２０１０年第４期 计算机与数字工程 Ｃｏｍｐｕｔｅｒ＆Ｄｉｇｉｔａｌ Ｅｎｇｉｎｅｅｒｉｎｇ Ｖｏ１．３８ Ｎｏ．４ １２８
ＦＹ一２Ｃ风云卫星轨道数据提取方法及图像显示
邵琳张良薛海东
（中国地质大学（武汉）计算机学院武汉４３００７４）
摘要风云２号作为民用卫星，在民用研究中起着很重要的作用，它的各个轨道中探测的数据应用于地质、气象等多
个领域。文中对风云２号所探测数据在各个轨道上的意义进行了说明，并以红外图像数据段ＩＲ１为例进行了轨道数据的提
取和图像显示。
关键词风云２号；轨道数据提取；ＩＲ１
中图分类号ＴＰ３９１．４１
ＦＹ－２Ｃ Ｓａｔｅｌｌｉｔｅｓ Ｏｒｂｉｔ Ｄａｔａ Ｅｘｔｒａｃｔｉｏｎ ａｎｄ Ｉｍａｇｅ Ｄｉｓｐｌａｙ
Ｓｈａｏ Ｌｉｎ Ｚｈａｎｇ Ｌｉａｎｇ Ｘｕｅ Ｈａｉｄｏｎｇ
（Ｓｃｈｏｏｌ ｏｆ Ｃｏｍｐｕｔｅｒ Ｓｃｉｅｎｃｅ，Ｃｈｉｎａ Ｕｎｉｖｅｒｓｉｔｙ ｏｆ Ｇｅｏｓｃｉｅｎｃｅｓ，Ｗｕｈａｎ ４３００７４）
Ａｂｓｔｒａｃｔ ＦＹ～２Ｃ ｓａｔｅｌｌｉｔｅ ｐｌａｙｓ ａ ｖｅｒｙ ｉｍｐｏｒｔａｎｔ ｒｏｌｅ ｆｏｒ ｃｉｖｉｌｉａｎ ｕｓｅ ｉｎ ｔｈｅ ｃｉｖｉｌｉａｎ ｒｅｓｅａｒｃｈ，ａｎｄ ｔｈｅ ｄａｔａ ｗｈｉｃｈ ａｒｅ
ｐｒｏｂｅｄ ｉｎ ｉｔｓ ｖａｒｉｏｕｓ ｔｒａｃｋｓ ａｒｅ ｕｓｅｄ ｆｏｒ ｇｅｏｌｏｇｙ，ｍｅｔｅｏｒｏｌｏｇｙ ａｎｄ ｏｔｈｅｒ ｆｉｅｌｄｓ．Ｈａｖｅ ｅｘｐｌａｉｎｅｄ ｔｈｅ ｍｅａｎｉｎｇｓ ｏｆ ｔｈｅ ｄａｔａ ｏｎ
ｅａｃｈ ｔｒａｃｋ ｓｕｒｖｅｙｅｄ ｏｆ ＦＹ－２Ｃ ｓａｔｅｌｌｉｔｅ ｏｆ ｃｏｎｓｔａｎｔ ｃｈａｎｇｅ ｉｎ ｔｈｅ ａｒｔｉｃｌｅ，ｃａｒｒｙ ｏｎ ｔｒａｃｋ ａｂｓｔｒａｃｔｉｏｎ ａｎｄ ｐｉｃｔｕｒｅ ｏｆ ｄａｔｕｍ ｒｅｖｅａｌ
ｗｉｔｈ ｉｎｆｒａｒｅｄ ｐｉｃｔｕｒｅ ｄａｔａ ｓｅｃｔｉｏｎｓ ｏｆ ＩＲ１ ａｓ ｅｘａｍｐｌｅ．
Ｋｅｙ Ｗｏｒｄｓ ＦＹ－２Ｃ ｓａｔｅｌｌｉｔｅ，ｏｒｂｉｔ ｄａｔａ ｅｘｔｒａｃｔｉｏｎ，ＩＲ１
Ｃｌａｓｓ Ｎｕｍｂｅｒ ＴＰ３９１．４］
１ 引言 楚、层次更丰富，并且及时准确。
ＦＹ－２Ｃ（又称风云２号ｏ４星）地球静止轨道气象
卫星是民用气象卫星，它对气象科研有着很重要的
作用。作为气象卫星，以其覆盖面广、效率高等优
点，被公认为是最佳的气象预报探测手段。ＦＹ＿２Ｃ
风云卫星于２００４年１０月１９日发射成功，由长征３
号甲运载火箭发射升空，进入地球静止转移轨道。
１０月２４日，经过西安卫星测控中心对其实施多批次
轨道捕获控制后，它成功定点在距地面３６０００ｋｍ、东
经１０５。的赤道上空，以对亚太地区进行观测。１ｏ月
２９ Ｅｔ上午１ｌ时整，卫星顺利传回第一张气象云图。
至此，风云２号Ｃ星进入试运行阶段，中央电视台的
天气预报也开始使用该星云图。西安卫星测控中心
技术人员表示，与同类风云气象卫星的云图相比，风
云２号Ｃ星传回的这张云图图像更清晰、纹理更清 ２ ＦＹ一２Ｃ数据格式
２．１ 广播数据格式ｓ＿ＶＩＳＳＲ
Ｓ－ＶＩＳＳＲ包括同步码和有效信息。同步码长
度为２００００ｂｉｔ，以固定的１５位二进制码开始，以１５
位全逻辑“１”结束。有效信息包括文件段和图像数
据段。Ｓ－ＶＩＳＳＲ图像数据部分由高８ｂｉｔ数据的三
个红外通道ＩＲ１一ＩＲ３、６ｂｉｔ数据可见光通道ＶＩＳ１一
ＶＩＳ４、低２ｂｉｔ数据ＩＲ１～ＩＲ３和］０ｂｉｔ数据的ＩＲ４通
道。
２．２存档数据格式ＣＳＶ
ＣＳＶ数据以 ＶＩＳＳＲ数据为基础，经过质量
控制处理后，生成ＣＳＶ数据文件和ＣＳＶ质量文
件。其中ＣＳＶ数据文件包含提取的 ＶＩＳＳＲ元
数据记录和经过质量检验的每行的￥－ＶＩＳＳＲ数
＊收稿日期：２００９年１２月８日，修回Ｅｔ期：２０１０年１月１５日 作者简介：邵琳，女，硕士研究生，研究方向：数据挖掘。张良，男，硕士研究生，研究方向：数据挖掘，图像处理。
２０１０年第４期 计算机与数字工程 １２９
据，并且按照压缩方式存储；ＣＳＶ质量控制文件存
放了质量控制生成的各种质量信息。ＣＳＶ文件每
条记录长度为３３００８０ｂｉｔ，每条Ｓ－ＶＩＳＳＲ数据记录
除了包含２字节的记录号和１字节的行质量码外，
还包含了文件段ＤＯＣ、４个红外图像数据段ＩＲ１一
ＩＲ４和４个可见光图像数据段ＶＩＳ１一ＶＩＳ４。
２．３ ＨＤＦ文件格式
标称投影数据集产品（ＮＯＭ）的ＨＤＦ文件由两
大部分组成，文件属性和科学数据集。文件属性用于
描述文件的附加信息：科学数据集保存各类科学数据。 ３ ＦＹ一２Ｃ数据提取方法
ＦＹ－２Ｃ数据是用ＣＳＶ的文件结构记录的。
ＣＳＶ文件每条记录长度为３３００８０ｂｉｔｓ，全球观测图
像共有２５０１条记录，其中第一条记录为元数据记
录，其它为压缩的Ｓ－ＶＩＳＳＲ数据记录。每条
ＶＩＳＳＲ数据记录除了包含２字节的记录号和１字
节的行质量码外，还包含了文件段ＤＯＣ、４个红外
图像数据段ＩＲＩ－ＩＲ４和４个可见光图像数据段
ＶＩＳ１一ＶＩＳ４［１１
表１ ＣＳＶ文件结构
记录号行质量码数据 （１６ｂｉｔ）（８ｂｉｔ） ０ ０ 元数据记录 １ 行质量码Ｄ（＿）Ｃ段 ＩＲ１段 ＩＲ２段 ＩＲ３段 ＩＲ４段 ＶＩＳ１段 ＶＩＳｅ段 ＶＩＳａ段 ＶＩＳ４段 １８３４４Ｂｉｔｓ ２２９２８Ｂｉｔｓ ２２９２８Ｂｉｔｓ ２２９２８Ｂｉｔｓ ２２９２８ＢｉｔＳ ５５０００Ｂｉｔｓ ５５０００Ｂｉｔｓ ５５０ＯＯＢｉｔｓ ５５０００Ｂｉｔｓ
１０００ ・・・ ・・・
２５００ ・・・ ・・・ ＣＳＶ记录的全球观测图像共有２５０１条，其中
第一条记录为元数据记录，记录着文件名、格式名
称、版本号、仪器名、时间码被校正的行的总数目及
是否成功观测到Ｓ／ＤＢ预报的像观测开始和结束
行号（一０成功；一１不成功）等１３条域。
之后的２５００条为压缩的Ｓ－ＶＩＳＳＲ数据记录。
每条Ｓ－ＶＩＳＳＲ数据记录除了包含２字节的记录号
和１字节的行质量码外，还包含了文件段（ＤＯＣ）、４
个红外图像数据段（ＩＲ１一ＩＲ４）和４个可见光图像数
据段（ＶＩＳ１一ＶＩＳ４）。
其中行质量综合评定码定义＿】］：Ｂｉｔ７＝＝＝１：０；
Ｂｉｔ６＝１：０；Ｂｉｔ５＝＝＝ｌ：０；Ｂｉｔ４＝１：丢线补空；Ｂｉｔ３—１：
坏线；Ｂｉｔ２—１：计数校正；Ｂｉｔｌ一１：时间校正；Ｂｉｔｏ
一１：有误码。
文件段（ＤＯＣ）由段标志块和数据块组成，总长
度１８３４４ｂｉｔｓ。
表２ ＩＸ）Ｃ段数据结构
Ｄ（）Ｃ段数据长度１８３４４ｂｉｔｓ 文件段数据，结构与 ＶＩｓＳＲ２．０ 中的ＩＸ）Ｃ段相同，但ＣＤＡＳ工作 段标志块１６ｂｉｔｓ 区填充码有再定义内容
１ ８３２８ｂｉｔｓ 第１字节 第２字节 数据… Ｏ 数据段编号
红外图像数据段（ＩＲ１一ＩＲ４）是由段标志块、红
外图像数据块和填充位组成，总长度２２９２８ｂｉｔｓ。
段标志块１６ｂｉｔｓ，红外图像数据块由２２９１个１０ｂｉｔｓ 数据组成。后２ｂｉｔｓ填充为０。
可见光图像数据段（ＶＩＳ１一ＶＩＳ４）由段标志块
和可见光图像数据块组成，总长度５５０００ｂｉｔｓ。
段标志块１６ｂｉｔｓ，可见光图像数据块由９１６４
个６ｂｉｔｓ数据组成。
以红外图像数据段ＩＲ１为例，对它进行轨道数
据的提取。本文采用风云卫星ＦＹ一２Ｃ的ＣＳＶ格式
数据，数据大小为３３００８０Ｘ２５０１Ｂｉｔｓ，其中３３００８０Ｂｉｔｓ
（４１２６０个字节）是每一条记录条的长度，共有２５０１
条这样的记录，由于第一条记录为元数据记录，它记
录了文件的名称、版本号、仪器名等一些相关信息，
所以我们在取数据时就越过这一条记录，从第二条
记录开始为数据部分的首条记录。由于ＩＲ１数据段
由段标志块（１６Ｂｉｔｓ，第一个字节是０，第二个字节是
ＩＲ１数据段编号）、红外图像数据块（２２９１个字节）和
填充位（２Ｂｉｔｓ的Ｏ）组成，总长度２８６６个字节，其中
红外图像数据块由２２９１个１０Ｂｉｔ数据组成，而源文
件数据读取后是按８Ｂｉｔ无符号整数的形式存储在内
存中的，具体形式如图１所示。
由于我们真实的ＩＲ１通道的图像数据是由前
面所介绍的１０Ｂｉｔ的数据，而不是８Ｂｉｔ的数据，故
为了得到真实数据，我们将进行数据格式转换：将
数据以Ｂｙｔｅ型数组的形式存储于内存中，然后在
采用位运算将８ｂｉｔ构成的数据进行处理，通过移位
等操作转换成１０ｂｉｔ数据，以整型数组的形式重新
存储在内存中。具体转换如下：
１３Ｏ 邵琳等：ＦＹ－２Ｃ风云卫星轨道数据提取方法及图像显示 第３８卷
图１ ＩＲ１转换前的原始数据
ｘ＝ｔｅｍｐ［ｉ］； —ｔｅｍｐ［ ＋１］； 矗一（ ＋１－－ｚ） ４；
ｓｗｉｔｃｈ（志）
｛
ｃａｓｅ １： ｘ＝ｔｅｍｐ［ｉ］＜＜２；
—ｔｅｍｐ［ ＋１］＞＞６； ｂｒｅａｋ；
ｃａｓｅ ２： ｂｙｔｅ ｔｅｍｐｂｙｔｅ一６３；
ｘ＝（Ｃｏｎｖｅｒｔ．ＴｏＢｇｔｅ（ｔｅｍｐ￣ｉ］＆ｔｅｍｐｂｙｔｅ））＜＜４：
一ｔｅｍｐ［ ＋１］＞＞４；
ｂｒｅａｋ；
ｃａｓｅ ３： ｂｙｔｅ ｔｅｍｐｂｙｔｅｌ一１５； ｘ＝（Ｃｏｎｖｅｒｔ．ＴｏＢｙｔｅ（ｔｅｍｐ［ｉ］８Ｌ ｔｅｍｐｂｙｔｅ１））＜＜６；
一ｔｅｍｐ［ ＋１］＞＞２；
ｂｒｅａｋ；
ｃａｓｅ ０： ｂｙｔｅ ｔｅｍｐｂｙｔｅ２—３；
ｘ＝（Ｃｏｎｖｅｒｔ．ＴｏＢｙｔｅ（ｔｅｍｐ［ｉ］ ｔｅｍｐｂｙｔｅ２））＜＜８；
—ｔｅｍｐ［ ＋１］；
＋＋：
２＋＋；
ｂｒｅａｋ； 其中３２，Ｙ为Ｂｙｔｅ数组中相邻的两个数据，通过上
述代码可以将ＩＲ１通道的原始８ｂｉｔ数据转换为真
实的ＩＲ１数据，转换后的ＩＲ１数据如图２所示。
图２ ＩＲ１转换后的数据
４ 图像显示
经过转换后的数据为１０ｂｉｔ二进制数据，转换为 整型实数后的值几乎都大于２５５，而计算机灰度图像
显示的颜色范围为０￣２５５，所以为了得到我们所需
要的ＩＲ１红外数据图像，就必须对所得到的图像数
据进行处理，采用的方式为线性拉伸，公式［２］为：
ｇ（ｉ， ）－－ｂｌ—ｆ（ｉ， ）ｍａ１ ｂ２－－ｂ１ ａ２～ｎ１
其中ｆ（ｉ， ）为原数据值，ｇ（ｉ， ）为变换后的数据值，
ａ ，ａ２］为原数据范围，［６ ，６２］为变换后数据范围。
将拉伸后的数据转换为图像，并显示出来：
图３部分ＩＲ１图像
多士蔷Ｅ Ｊ 耋口 口
本文介绍了ＦＹ－２Ｃ风云卫星的基本情况和常
用的几种数据格式，系统地阐述了文件中数据的存
储格式，通过实验针对其中的ＣＳＶ格式的文件数
据进行了提取，并把提取后的数据进行了处理并转
换成实际数据，得到ＩＲ１红外数据的图像，进一步
可以提取ＶＩＳ可见光数据等其它数据。
参考文献
ＥＪ］国家卫星气象中心（ＮＳＭＣ）．风云二号（Ｏ２）批静止气象
卫星数据格式
Ｅ２］敬忠良，肖刚，李振华．图像融合理论与应用［Ｍ］．北京：
高等教育出版社，２００７，１０ ［３］杨忠东，关敏．风云卫星遥感数据高精度地理定位软件
系统开发研究［Ｊ］．遥感学报，２００８，１２（２） ［４］宋福香，左文辑．近地卫星的ＧＰＳ自主定轨算法研究

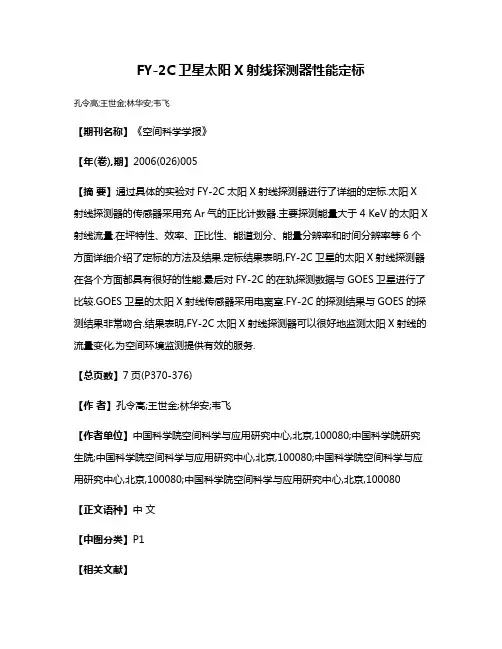

FY-2C卫星太阳X射线探测器性能定标
FY-2C卫星太阳X射线探测器性能定标
孔令高;王世金;林华安;韦飞
【期刊名称】《空间科学学报》
【年(卷),期】2006(026)005
【摘 要】通过具体的实验对FY-2C太阳X射线探测器进行了详细的定标.太阳X射线探测器的传感器采用充Ar气的正比计数器.主要探测能量大于4 KeV的太阳X射线流量.在坪特性、效率、正比性、能道划分、能量分辨率和时间分辨率等6个方面详细介绍了定标的方法及结果.定标结果表明,FY-2C卫星的太阳X射线探测器在各个方面都具有很好的性能.最后对FY-2C的在轨探测数据与GOES卫星进行了比较.GOES卫星的太阳X射线传感器采用电离室.FY-2C的探测结果与GOES的探测结果非常吻合.结果表明,FY-2C太阳X射线探测器可以很好地监测太阳X射线的流量变化,为空间环境监测提供有效的服务.
【总页数】7页(P370-376)
【作 者】孔令高;王世金;林华安;韦飞
【作者单位】中国科学院空间科学与应用研究中心,北京,100080;中国科学院研究生院;中国科学院空间科学与应用研究中心,北京,100080;中国科学院空间科学与应用研究中心,北京,100080;中国科学院空间科学与应用研究中心,北京,100080
【正文语种】中 文
【中图分类】P1
【相关文献】 1.CBERS-1卫星星载太阳定标器的研制 [J], 顾名澧
2.临界倾角轨道卫星双轴太阳翼热性能研究 [J], 丁延卫;赵欣;张立华;潘增富;王晓耕
3.削弱太阳风暴对卫星导航系统服务性能影响的策略 [J], 胡彩波;赵金贤;赵娜
4.利用FY-2C卫星资料估算太阳辐射研究 [J], 梁益同;刘可群;夏智宏
5.FY-2C卫星太阳电池阵在轨性能分析 [J], 高剑锋; 铁琳; 蒋钦琳; 黄才勇
因版权原因，仅展示原文概要，查看原文内容请购买
风云卫星气象预报方法和流程
风云卫星气象预报方法和流程
下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!
并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!
Download tips: This document is carefully compiled by theeditor. I hope that after
you download them,they can help yousolve practical problems. The document can be
customized andmodified after downloading,please adjust and use it according toactual
needs, thank you!
In addition, our shop provides you with various types ofpractical materials,such as
educational essays, diaryappreciation,sentence excerpts,ancient poems,classic
articles,topic composition,work summary,word parsing,copy excerpts,other materials and
so on,want to know different data formats andwriting methods,please pay attention!
风云卫星气象预报方法和流程
一、获取卫星数据

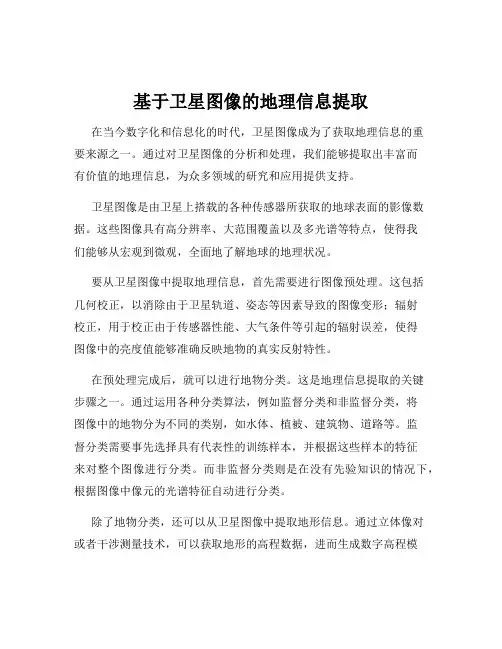

基于卫星图像的地理信息提取
基于卫星图像的地理信息提取
在当今数字化和信息化的时代，卫星图像成为了获取地理信息的重要来源之一。通过对卫星图像的分析和处理，我们能够提取出丰富而有价值的地理信息，为众多领域的研究和应用提供支持。
卫星图像是由卫星上搭载的各种传感器所获取的地球表面的影像数据。这些图像具有高分辨率、大范围覆盖以及多光谱等特点，使得我们能够从宏观到微观，全面地了解地球的地理状况。
要从卫星图像中提取地理信息，首先需要进行图像预处理。这包括几何校正，以消除由于卫星轨道、姿态等因素导致的图像变形；辐射校正，用于校正由于传感器性能、大气条件等引起的辐射误差，使得图像中的亮度值能够准确反映地物的真实反射特性。
在预处理完成后，就可以进行地物分类。这是地理信息提取的关键步骤之一。通过运用各种分类算法，例如监督分类和非监督分类，将图像中的地物分为不同的类别，如水体、植被、建筑物、道路等。监督分类需要事先选择具有代表性的训练样本，并根据这些样本的特征来对整个图像进行分类。而非监督分类则是在没有先验知识的情况下，根据图像中像元的光谱特征自动进行分类。
除了地物分类，还可以从卫星图像中提取地形信息。通过立体像对或者干涉测量技术，可以获取地形的高程数据，进而生成数字高程模型（DEM）。DEM 能够直观地展示地形的起伏变化，对于地质研究、水利工程、城市规划等领域具有重要意义。
此外，卫星图像还能够用于提取土地利用和土地覆盖信息。通过对不同时间段的卫星图像进行对比分析，可以监测土地利用和土地覆盖的变化情况，例如城市化进程中耕地的减少、森林的砍伐等。这对于资源管理、环境保护和可持续发展的决策制定提供了重要的依据。
在城市规划方面，基于卫星图像提取的地理信息能够帮助规划师了解城市的空间布局、交通网络、建筑物分布等情况，从而为城市的合理规划和发展提供科学依据。例如，通过分析卫星图像中道路的宽度、密度和连接情况，可以评估城市交通的流畅性，并提出改进方案。
风云

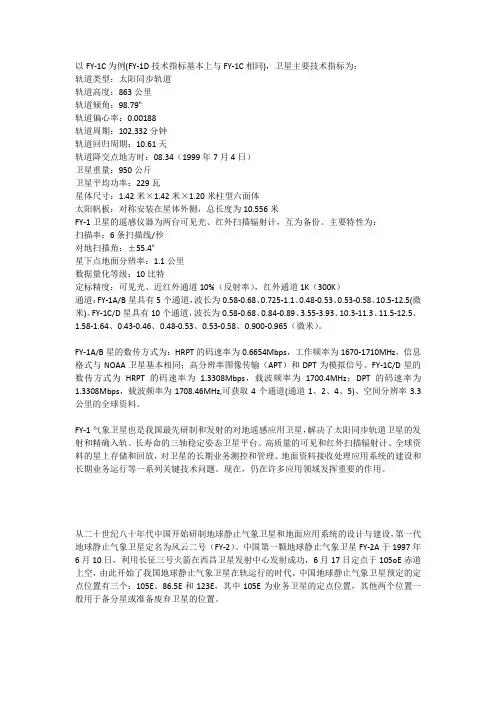

以FY-1C为例(FY-1D技术指标基本上与FY-1C相同)，卫星主要技术指标为：
