数据采集系统用户手册
社会保险基本信息数据采集系统（离休人员）用户手册首都信息发展股份有限公司二零零三年三月目录前言2第一章系统安装与基本操作注意事项3一．安装环境3二．安装步骤 3 三．基本操作注意事项 3 第二章系统操作说明4一．单位信息 4 增加单位4 单位信息查询编辑6查询单位信息7 修改社保登记证号8 修改单位信息8 选择打印单位报表9 全部打印单位报表9 删除单位9二、人员信息9 人员增加10 人员查询编辑12查询人员信息13修改人员信息13 选择打印个人报表14 全部打印个人报表14删除人员信息14三．报表打印15 打印单位报表15 打印个人报表16五．数据转换17 导入数据19 导出数据19 生成软盘文件19 查看日志19六．用户管理20 增加用户20 修改用户信息21 删除用户21七．退出数据采集系统21北京市社会保险基本信息数据采集系统（简称数据采集系统）是根据北京市社会保险基金管理中心颁发的《参加社会保险单位与个人基本信息采集数据项填写说明》而开发完成。
本系统所面向的主要参保人群是离休人员和在乡二等乙级伤残军人，提供了单位信息和个人信息的录入、查询、修改、删除，报表打印，数据导入/ 导出以及用户权限管理等功能，满足了社会保险基本信息采集的业务需要。
本手册特为方便、规范用户使用“数据采集系统”编制而成。
第一章系统安装与基本操作注意事项．安装环境计算机内存：128M操作系统：中文WIN98 /WIN2000/ WIN NT/ WIN XP．安装步骤1.运行光盘中的setup 安装程序，一路点击下一步按钮，最后点击完成按钮，重新启动计算机，安装完成。
2.点击桌面上的离休统筹数据采集系统图标，运行数据采集软件。
3.录入用户名和密码，默认的密码是1 ；点击“ 登录”按钮，进入数据采集系统。
三．基本操作注意事项1.单位信息和人员信息的录入包括必录项和选填项两部分，所有标题文字为蓝色的项目是必录项，绿色的项目是关联时的必录项，黑色的为选填项。
2.所有日期应按丫丫丫丫-MM-D格式填写，将光标停留在日期项上，系统显示提示信息。
3.填写表单时既可用鼠标操作，又可使用键盘进行操作。
回车键ENTER下一项；上/下箭头TJ：在列表框中选择上一条或下一条记录。
Shift键+ 上/下箭头:以整块的方式选择信息条。
Ctrl键+鼠标左键：以跳跃的方式选择信息条。
4.单位信息和人员信息录入或更改后，可以使用快捷键F1 进行快速保存。
第二章系统操作说明一.单位信息【功能说明】对离休人员和在乡二等乙级伤残军人的单位参保信息做新增、查询、修改、打印或删除操作。
增加单位【功能说明】录入参保单位的资料信息，包括社会保险登记表、社会保险补充登记表和其它补充信息表等内容。
【相关界面】单位信息刨人员侑副巧报表打師创数据交换凶用戶管邂M 系妊②【操作说明】1 •从主菜单中选择单位信息项,在下拉菜单中选择单位增加，在弹出的表单中逐一录入信息。
2.在屏幕的上端输入社会保险登记证编码，选择缴费地区。
3.逐一填写社会保险登记表、社会保险补充登记表和其它补充信息表，三个表单中的各项内容。
4.三个表单均填写完成后，点击保存按钮，在弹出的对话窗中点击0K 保存此单位的信息，新增单位操作完成。
5.打印预览：参保单位的信息被保存后，将鼠标放在表单的任何处，点击右手键，可在弹出的菜单中选择打印预览表一（社会保险登记表）或打印预览表二（社会保险补充登记表），来预览报表。
随后在打印预览窗口中若点击打印机图标，可打印所显示的报表；若点击CLOSE按钮，预览窗口被关闭。
6.打印：参保单位的信息被保存后，点击打印按钮，表一（社会保险登记表）和表二（社会保险补充登记表）被全部打印出来。
用户也可将鼠标放在表单的任何处，点击右手键，在弹出的菜单中选择打印表一或打印表二，对两张报表进行选择性打印。
7．新增参保单位：点击新增按钮（或在保存参保单位的信息后，按回车键），则显示新表单，可添加另一单位的信息。
若用户在点击新增按钮时，尚未保存所录的信息，系统将弹出对话窗提示用户，若选择YES则保存已录信息，继续录入；若选择NO则不保存已录信息，开始录入新信息。
8．点击关闭按钮，表单被关闭，已录入的信息无效，不被保存。
注：1．如果参保单位的社会保险登记证编码是12 位以上，则参保单位须到原发证的社会保险经办机构办理社会保险登记变更手续，重新申请新的社会保险登记证编码，而后再填写；如果参保单位目前有两个社会保险登记证编码，则任选其一填写即可。
2．组织机构代码：若社会保险补充登记表中的单位类别选择法人单位或非法人单位，则组织机构代码为必录项；若单位类别选择不具备法人和非法人条件单位，则组织机构代码可为空，无须填写。
3．经济类型：仅社会保险登记表中的单位类型选择为企业时，经济类型为必录项；否则经济类型为选填项。
4．其它补充信息表中的离休医疗统筹缴费方式为必录项。
5．开户银行：用户可在列表框中选择银行，也可在右则填入3 位代码，任选一种方式即可。
6．其它补充信息表中的支付银行的默认值是与社会保险登记表中的开户银行保持一致，但允许用户对其修改。
7．其它补充信息表中的报销地区的默认值是与缴费地区保持一致，但允许用户对其修改。
8．其它补充信息表中缴费周期默认值为月，但允许用户对其修改。
单位信息查询编辑功能说明】查询、修改、打印、删除参保单位的信息【相关界面】从主菜单中选择单位信息项，在下拉菜单中选择查询编辑查询单位信息1. 输入完整的社会保险登记证编码，点击查询按钮，可精确查询出该单位的信息在单位名称栏中输入文字，点击查询按钮，可模糊查询出包含所添文 字的所有单位的信息。
2. 【操作说明】3．点击查询全部按钮，可查询出所有单位的信息。
4．从查询结果中用鼠标选取所要查询的单位信息所在行，点击查询按钮（或双击鼠标），弹出单位信息表单，可供详细浏览或编辑修改。
修改社保登记证号1．先查询出单位信息，再从查询结果中用鼠标选取要修改的单位信息所在行，点击单位信息查询编辑菜单中的修改社保登记证号按钮，弹出新窗口。
2．在弹出的修改社保登记证号码窗口中，填入新社保登记证号码。
3.点击确定按钮，在弹出的对话窗中点击0K社保登记证号码被修改更新。
4.若点击取消按钮，则所做修改不生效。
注：对已录入参保个人信息的参保单位，在对社保登记证号码进行修改时，系统将连带参保人员的资料一同修改。
修改单位信息1. 先查询出单位信息，再从查询结果中用鼠标选取要修改的单位信息所在行，点击单位信息查询编辑菜单中的编辑按钮（或双击鼠标），弹出单位信息表单。
2. 在弹出的单位信息表单中，修改除该单位的社保登记证号码以外的单位各项信息。
3. 点击保存按钮，保存所做的各项修改内容。
4. 点击关闭按钮，对所做的修改不做任何保存（原信息保持不变），表单被关闭，回到查询结果界面。
5. 点击新增按钮或在保存修改的单位信息后，按回车键，则可添加另一单位的信息。
选择打印单位报表1．查询出单位信息。
2．选取所要打印的一家或多家单位信息所在行。
3．点击选择打印按钮，打印出所选取的各单位的社会保险登记表（包括：表一和表二）。
全部打印单位报表1．查询出单位信息。
2．点击全部打印按钮，一并打印出已查询出的全部单位的社会保险登记表（包括：表一和表二）。
删除单位1．先查询出单位信息，再从查询结果中用鼠标选取所要删除的单位信息所在行。
2．点击删除按钮。
3. 在弹出的对话窗中点击YES所选的单位信息被删掉；点击NO删除无效。
注：当被删除的单位中仍有参保人员信息时，系统无法删除该参保单位。
必须先将参保单位中所有参保人员数据信息全部删除，才能删除该单位。
二、人员信息【功能说明】对离休人员和在乡二等乙级伤残军人的个人信息做新增、查询、修改、打印或删除操作。
人员增加【功能说明】在已有的参保单位中，录入该单位中参保人员的个人信息【相关界面】【操作说明】从主菜单中选择人员信息项，在下拉菜单中选择人员增加。
1输入参保人所在单位的社会保险登记证编码和姓名、身份证等必录数据以及其他选填数据信息。
2.对于离休人员必须填写离退休日期、离退休类别和离休医疗统筹缴费方式，三项内容。
3•点击保存按钮，在弹出的对话窗中点击0K保存此人的个人信息，人员增加操作完成。
4．打印预览：参保人的个人信息被保存后，点击打印预览按钮（或将鼠标放在表单的任何处，单击鼠标右键，在弹出菜单中选择打印预览），即可预览此人的参加社会保险人员情况登记表的信息。
在打印预览窗口中若点击打印机图标，将打印该表；若点击CLOSED钮，则关闭预览窗口。
5．打印：参保人的个人信息被保存后，点击打印按钮（或将鼠标放在表单的任何处，单击鼠标右键，在弹出菜单中选择打印），该参保人的参加社会保险人员情况登记表被打印出来。
6．新增人员信息：点击新增按钮（或在保存参保人员的个人信息后，按回车键），则显示新表单，可添加另一参保人员的个人信息。
若用户在点击新增按钮时，尚未保存所录的信息，系统将弹出对话窗提示用户，若选择YES则保存已录信息，继续录入；若选择NQ则不保存已录信息，开始录入新信息。
7．点击关闭按钮，对添加的该人员的信息不做保存，表单被关闭。
注：1.参保人员的公民身份号码必须为18 位。
其他公民身份号码可填18 位也可填15位数字。
2.性别和出生日期与公民身份证号码相对应，自动生成。
修改公民身份号码时，性别和出生日期也随之变化。
3.定点医疗机构：输入医院编码或医院名称中的部分文字，“医院列表”被自动弹出，用户可在其中选择医院，用鼠标双击所选医院所在行（或使用回车键），该医院被添加到定点医疗机构栏内。
依据上述方法可添加其它定点医疗机构。
当添加完毕时，点击关闭按钮（或双击回车键），关闭医院列表。
4.离退休日期：以参保人员档案中劳动或人事部门正式批准的离退休日期为准。
5.在乡二等乙级伤残军人：在乡二等乙级伤残军人参加离休医疗统筹时，其缴费人员类别为离休非缴费人员，医疗参保人员类别为在乡二等乙级伤残军人，离休医疗统筹缴费方式为财政拔款。
6.缴费人员类别选择离休时：医疗参保人员类别不包括在乡二等乙级伤残军人，离休医疗统筹缴费方式只能为单位缴费。
7.缴费人员类别选择离休非缴费时：医疗参保人员类别包括在乡二等乙级伤残军人，离休医疗统筹缴费方式只能为财政拔款。
8.单位的缴费方式为单位缴费方式时；参保人员的缴费人员类别为离休；单位的缴费方式为财政拔款方式时；参保人员的缴费人员类别为离休非缴费；单位的缴费方式为混合方式时，参保人员的缴费人员类别可为离休或离休非缴费。
人员查询编辑【功能说明】查询、修改、打印、删除参保人员的信息【操作说明】从主菜单中选择人员信息项，在下拉菜单中选择查询编辑【相关界面】亠艮1 乂星蛊唇层助佶宜.芝酣培卫按凶用1=曽亶①葢敬®ASJ&linGt)查询人员信息1.输入参保人所在单位完整的社会保险登记证编码，点击查询按钮，可查询出该单位所有人员的信息。
阿尔泰科技 DAM-3000 数据采集模块用户手册说明书
DAM-3059(I)说明书★端子分布图★尺寸图★主要指标8路模拟量输入模块■输入类型：mA■支持通道量程独立配置■通道输入：6路差分，2路单端（默认配置）或8路差分■采样频率：10Hz■分辨率：16bit■精度：0.2%■输入阻抗：8MΩ■零点漂移：20uV/℃■满量程漂移：25ppm/℃■CMR@50/60Hz：86dB■NMR@50/60Hz：100dB■隔离电压：2500VRMS(浪涌保护电压)■内置看门狗■电源：+10～+30VDC■功耗：1W@24VDC■操作温度：-10℃～＋70℃■存储温度：-20℃～＋85℃★信号接线图跳线选择：模块内部的跳线JP1用来选择端子INIT*/IN7-：（1）、选择8路差分模式，端子INIT*/IN7-被设成IN7-（2）、选择INIT*模式，端子INIT*/IN7-被设成INIT*复位连接：用跳线JP1选择INIT*模式，将INIT*/IN7-端与GND端短接，在+Vs端和GND端间加+10～+30VDC 电压，上电后，模块指示灯快速闪烁3次，待指示灯闪烁停止后，再断电，将INIT*/IN7-端与GND端断开，此时模块已经完成复位。
复位成功后，模块恢复出厂默认值：模块地址：1波特率：9600模拟量输入连接：模拟量输入（0～5通道）接线说明模拟量输入通道6和7接线说明（1）、跳线1设置是8路差分模式（2）、跳线1设置是INIT*模式★结构框图★代码配置表■波特率配置代码表代码0001020304050607波特率1200240048009600192003840057600115200■模拟量输入范围配置代码表★端子定义表★MODBUS通讯说明1、读取数据寄存器及设置模块参数等命令详见本公司的模拟量输入模块MODBUS协议说明。
2、数据寄存器的值与输入模拟量的对应关系（均为线性关系）：模拟量输入量程数据寄存器的数码值（十进制）-20mA～+20mA0-65535（-20mA对应数码值0，20mA对应数码值65535）0～20mA0-65535（0mA对应数码值0，20mA对应数码值65535）4～20mA0-65535（4mA对应数码值0，20mA对应数码值65535）★安装方式DAM-3000系列模块可方便的安装在DIN导轨、面板上（如图1-1），还可以将它们堆叠在一起（如图1-2），方便用户使用。
斯麦科华 USB-4000 系列多功能同步数据采集卡 用户手册说明书
USB-4000系列多功能同步数据采集卡用户手册Rev: D北京思迈科华技术有限公司目录1.产品介绍 (4)1.1.概述 (4)1.2.功能结构框图 (5)1.3.产品特性 (5)1.4.产品规范 (6)模拟输入 (6)模拟输出 (8)数字IO (9)计数器 (9)总线接口 (9)电源要求 (9)其他规格 (10)2.外观与信号连接说明 (11)2.1.产品外观 (11)2.2.信号连接说明 (11)前面板信号连接 (11)后面板信号连接 (13)3.安装与测试 (14)3.1.驱动安装 (14)3.2.硬件安装 (15)4.模拟输入 (15)4.1.概述 (15)4.2.输入量程说明 (16)4.3.触发源 (16)4.4.模拟输入模式 (16)5.模拟输出 (17)5.1.概述 (17)5.2.触发源 (17)6.数字IO (18)6.1.概述 (18)7.计数器 (18)7.1.概述 (18)7.2.事件计数器 (19)7.3.周期/正脉宽/负脉宽测量 (19)8.开发者编程说明 (20)8.1.概述 (20)8.2.基本函数 (20)FindUSBDAQ() (20)OpenDevice() (20)CloseDevice() (21)8.3.模拟输入相关函数 (21)SetUSB4AiRange() (21)SetSampleRate() (21)SetChanSel() (22)SetTrigSource() (22)SetTrigEdge() (23)SetSoftTrig() (23)ClearTrigger() (23)8.4.模拟输出相关函数 (24)InitDA() (24)SetDA() (24)SetWavePt() (24)ClrWavePt() (25)SetWaveSampleRate() (25)WaveOutput() (25)8.5.数字IO相关函数 (26)SetDioOut() (26)8.6.计数器相关函数 (27)SetCounter() (27)StartCounter() (27)ClearCounter() (28)8.7.读取数据控制函数 (28)StartRead() (28)StopRead() (28)GetAiChans() (29)GetDioIn() (29)GetCounter() (30)GetCtrTime() (30)ClearBufs() (30)TransDioIn() (31)8.8.错误代码 (31)8.9.L AB VIEW开发者说明 (32)8.10.MATLAB开发者说明 (32)9.订购信息 (33)10.售后服务与保修 (35)11.文档修订历史 (36)1. 产品介绍1.1. 概述一个典型的数据采集系统，通常包含传感器，信号调理设备、数据采集设备和计算机以及运行在计算机上的数据处理软件。
水源地数据采集系统用户手册
全国饮用水水源地基础环境调查数据采集系统 V1.0版用户手册环境保护部污染控制司环境保护部信息中心二○○八年六月全国饮用水水源地基础环境调查数据采集系统用户手册目录一、《全国饮用水水源地基础环境调查数据采集系统》介绍 (4)二、安装与卸载 (4)1、运行环境 (4)2、系统安装 (4)3、启动系统 (7)4、卸载系统 (7)5、系统说明 (8)6、用户手册 (8)三、系统使用注意事项 (8)1、数据录入 (8)2、报表上报 (8)四、使用说明 (9)1、登录系统 (9)2、软件操作区说明 (9)3、系统初始化 (13)3.1水源地清单录入 (13)4、调查表填报 (14)4.1附表一填报 (14)（1）城镇基础信息调查表 (14)4.2附表二填报 (15)（1）饮用水水源地基本信息表 (15)（2）饮用水水源地保护区信息表 (16)（3）饮用水水源地供水信息表 (17)4.3附表三填报 (19)（1）河流型水源地水质调查表 (19)（2）湖库型水源地水质调查表 (20)（3）地下水水源地水质调查表 (21)4.4 附表四填报 (22)（1）加油站污染源调查表 (22)（2）垃圾填埋场污染源调查表 (23)（3）矿山污染源调查表 (24)（4）其他污染源调查表 (25)（5）工业污染源调查表 (26)（6）城镇生活污染源调查表 (27)（7）畜禽养殖非点源调查表 (28)（8）农村生活污染源调查表 (29)（9）农田径流污染源调查表 (30)（10）水产养殖污染源调查表 (31)（11）水源保护区污染源汇总表 (32)4.5 附表五填报 (33)（12）饮用水源地防治监管状况表 (33)（13）饮用水源保护区监测情况表 (34)（14）污染防治建设工程调查表 (35)5、水源地评估 (36)（1）河流型水源地评估 (36)（2）湖库型水源地评估 (37)（3）地下水水源地评估 (38)6、汇总统计 (39)（1）汇总统计 (39)（2）水源地明细查询 (40)（3）评估得分分级明细 (41)7、代码维护 (42)（1）水源地清单维护 (42)（2）代码表查询 (43)8、数据导入导出 (44)（1）数据导出ACCESS上报 (44)（2）数据导入 (48)五、技术支持 (51)一、《全国饮用水水源地基础环境调查数据采集系统》介绍根据环境保护部对饮用水水源地保护、管理工作的总体要求，配合城镇集中式饮用水水源地调查工作，基于调查业务需求开发《全国饮用水水源地基础环境调查数据采集系统》，为城镇饮用水水源地环境调查数据的采集、汇总和上报提供信息化工具，实现城镇集中式饮用水水源地环境调查数据的集中汇总，并在此基础上建设国家基础数据库，为国家及各省编制调查和评估技术报告奠定数据基础，为城镇集中式饮用水水源地调查、环境保护和监管提供数据支持和技术服务。
易测宝天易用户手册01
易测宝-天易用户手册天创科技BEIJING NAVTECH & INFOCOM CO.,LTD目录1.按键介绍52.软件功能62.1.系统启动62.2.卫星功能62.3.任务功能62.3.1.我的任务62.3.1.1.新建72.3.1.2.打开82.3.1.3.删除82.3.1.4.清空92.3.2.数据字典92.3.2.1.新建92.3.2.2.编辑112.3.2.3.打开112.3.2.4.删除112.3.2.5.清空112.4.地图功能122.4.1.地图操作122.4.1.1.缩放122.4.1.2.比例尺设置122.4.1.3.量算132.4.1.4.漫游142.4.1.5.居中142.4.2.数据采集142.4.2.1.采点142.4.2.2.采线152.4.2.3.采面172.5.工具功能172.5.1.罗盘172.5.2.计算器182.5.3.航线法测面积182.5.4.航迹法测面积182.5.5.导线测量182.6.数据功能192.6.1.点数据192.6.1.1.查询192.6.1.2.编辑202.6.1.3.计算212.6.1.4.全显212.6.1.5.删除222.6.1.6.清空222.6.1.7.导航222.6.1.8.定位232.6.2.线数据232.6.2.1.查询232.6.2.2.编辑232.6.2.3.计算242.6.2.4.全显242.6.2.5.删除252.6.2.6.清空252.6.2.7.导航252.6.2.8.定位252.6.3.面数据252.6.3.1.查询252.6.3.2.编辑262.6.3.3.计算262.6.3.4.全显272.6.3.5.删除272.6.3.6.清空272.6.3.7.导航282.6.3.8.定位282.6.4.数据导出282.6.5.数据导入292.7.设置功能292.7.1.坐标设置292.7.1.1.经纬度坐标设置292.7.1.2.平面坐标设置302.7.2.单位设置312.7.3.间隔模式312.7.4.风格设置322.7.5.通讯设置332.7.6.设备设置332.7.7.出厂设置332.7.8.关于34尊敬的用户：您好！欢迎您易测宝-天易数据采集系统！易测宝-天易数据采集系统（以下简称“天易”）是天创科技开发的利用GPS进行数据采集、数据管理的专业的采集系统。
环保监测数据采集与分析系统操作手册
环保监测数据采集与分析系统操作手册第一章系统概述 (2)1.1 系统简介 (2)1.2 系统功能 (3)第二章系统安装与配置 (3)2.1 系统安装 (3)2.2 系统配置 (4)第三章数据采集设备 (5)3.1 设备选型 (5)3.2 设备安装与调试 (5)3.3 设备维护与保养 (6)第四章数据采集流程 (6)4.1 数据采集原理 (6)4.2 数据采集方法 (6)4.3 数据采集异常处理 (7)第五章数据传输与存储 (7)5.1 数据传输方式 (7)5.2 数据存储策略 (8)5.3 数据备份与恢复 (8)第六章数据预处理 (9)6.1 数据清洗 (9)6.1.1 识别错误与异常 (9)6.1.2 处理错误与异常 (9)6.1.3 验证清洗效果 (9)6.2 数据整合 (9)6.2.1 数据来源与格式 (9)6.2.2 数据匹配与关联 (10)6.2.3 数据转换与合并 (10)6.3 数据标准化 (10)6.3.1 标准化方法 (10)6.3.2 标准化的应用 (10)第七章数据分析 (10)7.1 数据分析方法 (10)7.2 数据可视化 (11)7.3 数据挖掘与应用 (11)第八章报表管理 (12)8.1 报表 (12)8.2 报表输出 (12)8.3 报表维护 (13)第九章系统管理 (13)9.1 用户管理 (13)9.1.1 用户创建 (13)9.1.2 用户维护 (13)9.1.3 用户删除 (13)9.2 权限管理 (14)9.2.1 权限分类 (14)9.2.2 权限分配 (14)9.2.3 权限验证 (14)9.3 系统日志 (14)9.3.1 日志分类 (14)9.3.2 日志存储 (15)9.3.3 日志查看与导出 (15)第十章系统安全 (15)10.1 数据安全 (15)10.2 系统安全 (15)10.3 网络安全 (16)第十一章故障排除与维护 (16)11.1 常见故障处理 (16)11.2 系统升级与维护 (17)11.3 用户支持 (17)第十二章系统培训与使用 (17)12.1 系统操作培训 (17)12.1.1 培训对象 (17)12.1.2 培训内容 (18)12.1.3 培训方式 (18)12.2 系统使用指南 (18)12.2.1 系统概述 (18)12.2.2 系统安装与配置 (18)12.2.3 系统操作流程 (18)12.2.4 常用功能模块介绍 (18)12.2.5 系统维护与故障排除 (18)12.3 系统维护与升级 (18)12.3.1 系统维护 (19)12.3.2 系统升级 (19)第一章系统概述1.1 系统简介本文旨在对某一特定系统进行全面而深入的概述。

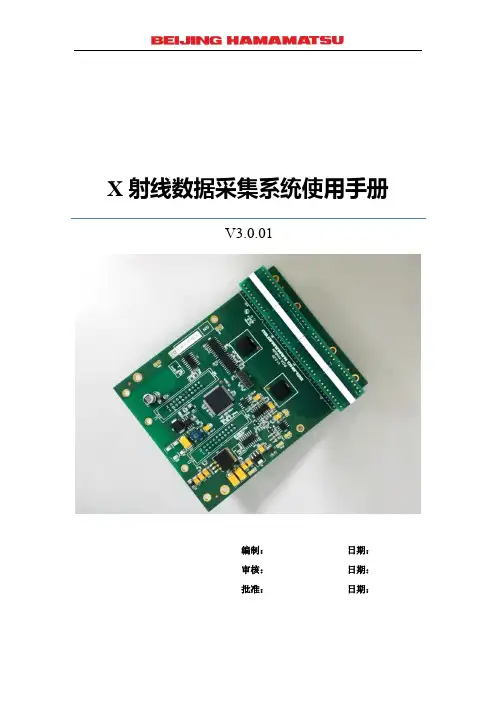

滨松X射线数据采集系统使用手册说明书
X射线数据采集系统使用手册V3.0.01编制：日期：审核：日期：批准：日期：声明由于产品的持续开发技术升级等原因，手册内容会有相应的变化，使用之前请与技术人员确认版本。
未经北京滨松技术股份有限公司书面许可，禁止以任何形式复制或出版手册内容。
北京滨松光子技术股份有限公司保留该手册所有权利。
1目录目录 (2)第一章X射线数据采集系统简介 (1)1.1 采集系统概述 (1)1.2 应用领域 (1)1.3 采集系统特点 (1)1.4 采集系统性能参数 (2)1.5 相关产品 (2)1.5.1 硬件 (2)1.5.2 软件 (3)第二章注意事项 (5)2.1 供电 (5)2.2 PD阵列模块的使用 (5)2.3 线缆 (5)2.4 计算机设置 (5)第三章系统详细介绍 (7)3.1 工作原理 (7)3.2 数据采集卡 (9)3.2.1 数据采集卡接口 (9)3.2.2 RS422 (9)3.2.3 Ethernet (10)3.2.4 电源插座 (10)3.3 网络设置 (10)23.4 采集软件介绍 (10)3.4.1 PD Demo软件简介 (10)3.4.2 软件使用流程 (11)3.5 采集系统整体介绍 (12)3.5.1系统的连接 (12)3.6 采集系统性能展示 (12)第四章采集系统使用指南 (15)4.1 系统的安装 (15)4.1.1 安装步骤 (15)4.2 参数设置 (16)4.2.1 系统硬件参数设置 (16)4.2.1.1 参数设置流程 (16)4.2.1.2 参数说明 (17)4.2.2 图像参数设置 (18)4.3 采集图像 (19)4.4 查看系统当前参数 (20)第五章动态链接库的介绍 (21)5.1 概述 (21)5.2 函数列表 (22)5.3 函数解释 (22)5.3.1 int WINAPI daq_connect (22)5.3.2 int WINAPI daq_close (23)5.3.3 int WINAPI daq_acquire (23)5.3.4 int WINAPI daq_setup_hardware (25)35.3.5 int WINAPI daq_ping_check (28)5.3.6 int WINAPI daq_read_parameter (28)5.3.7 int WINAPI daq_chk_constate (29)5.3.8 const char* WINAPI daq_get_version (30)第六章产品尺寸 (31)6.1 CF248-09型PD阵列模块机械尺寸图 (31)6.2 CF248-07型数据采集卡机械尺寸图 (32)4第一章X射线数据采集系统简介1.1 采集系统概述X射线数据采集系统是应用于X射线线性扫描的模块化系统，由一个或多个PD阵列模块和一块数据采集卡组成。
是德科技数据采集使用手册
是德科技数据采集使用手册1. 前言是德科技数据采集平台是一款功能强大的数据采集工具，可以帮助用户从多个来源抓取数据，并对数据进行处理和分析。
本手册将会介绍如何使用是德科技数据采集平台进行数据采集，包括基本操作、高级功能、常见问题解决等内容。
2. 基本操作2.1 登录在使用是德科技数据采集平台之前，需要使用注册的账号和密码登录平台。
- 打开是德科技数据采集平台，并点击“登录”按钮- 输入用户名和密码，点击“登录”2.2 创建项目数据采集前，需要创建一个新的项目用于存储采集的数据。
- 在登录后，点击“新建项目”按钮- 输入项目名称、描述等信息，点击“确定”即可创建新的项目2.3 添加任务一旦项目创建完成，就可以添加任务进行数据采集。
- 在项目页面，点击“添加任务”按钮- 输入任务名称、选择数据源等信息，点击“确定”即可添加任务2.4 设置抓取规则在添加任务后，需要设置抓取规则以确定要采集的数据范围。
- 点击任务名称进入任务详细页面- 在规则设置选项中，设置抓取规则（如URL、表单、页面结构等）2.5 启动采集设置抓取规则后，可以启动采集任务。
- 在任务详细页面，点击“启动采集”按钮- 数据采集平台将会自动按照设定规则进行数据抓取3. 高级功能3.1 自定义抓取规则是德科技数据采集平台支持用户自定义抓取规则，以适应不同网站的数据结构。
- 在任务详细页面，进入“自定义规则”选项- 根据网站页面结构，创建自定义抓取规则3.2 数据清洗采集的数据可能存在杂乱无章的情况，需要进行数据清洗。
- 在任务详细页面，点击“数据清洗”选项- 定义数据清洗规则，包括去重、格式化、筛选等功能3.3 导出数据采集的数据可以导出到本地进行后续处理或分析。
- 在任务详细页面，点击“导出数据”按钮- 选择导出格式，并进行数据导出操作4. 常见问题解决4.1 如何处理反爬虫部分网站可能会有反爬虫机制，导致采集失败，需要进行相应处理。
多源异构数据采集管理系统操作手册
多源异构数据采集管理系统操作手册一、系统概述多源异构数据采集管理系统是一种集成了数据抓取、清洗、转换和加载等功能的系统。
它可以帮助用户从多种数据源中获取数据，并对数据进行规范化处理，以满足各种数据分析和应用需求。
二、系统功能1. 数据源管理：支持添加、编辑、删除各种数据源，包括关系型数据库、文本文件、网络数据等。
2. 采集任务管理：支持创建、调度、监控数据采集任务，可以按照预定的时间间隔自动执行数据采集任务。
3. 数据清洗：支持对采集到的数据进行去重、过滤、转换等清洗操作，确保数据的质量与完整性。
4. 数据转换：支持将采集到的数据转换成指定的格式，如JSON、XML等，以便于后续的数据处理与分析。
5. 数据加载：支持将清洗和转换后的数据加载到目标数据存储系统中，如数据仓库、数据湖等。
三、系统操作步骤1. 数据源管理用户登录系统后，点击“数据源管理”模块，进入数据源管理界面。
在数据源管理界面，用户可以进行新建数据源、编辑数据源和删除数据源等操作。
新建数据源：点击“新建数据源”，填写数据源的名称、类型、连接信息等，点击“保存”按钮保存新建的数据源。
编辑数据源：点击对应数据源的“编辑”按钮，修改数据源的名称、类型、连接信息等，点击“保存”按钮保存修改后的数据源。
删除数据源：点击对应数据源的“删除”按钮，确认删除操作后即可删除指定的数据源。
2. 采集任务管理用户在数据源管理界面中，点击“采集任务管理”模块，进入采集任务管理界面。
在采集任务管理界面，用户可以进行新建采集任务、调度采集任务和监控采集任务等操作。
新建采集任务：点击“新建采集任务”，填写采集任务的名称、数据源、采集时间间隔等信息，点击“保存”按钮保存新建的采集任务。
调度采集任务：点击对应采集任务的“调度”按钮，设置采集任务的调度时间及频率等信息，点击“保存”按钮保存设置。
监控采集任务：点击对应采集任务的“监控”按钮，进入监控界面，可以查看采集任务的执行情况、状态及日志信息等。
SLET1000D 数据采集服务器操作手册说明书
SLET1000-DDS18B20数据采集工作站操作手册目 录概况 (3)特点 (3)通讯协议 (4)随机清单 (6)概况SLET1000-D是一种强驱动能力远程数字化温度采集系统，可根据不同的需求，可同时连接120-240个数字温度传感器（共十路，每路最多12-24个），以RS232方式或RS485方式同上位机通讯。
技术参数技术参数：传感器 DS18B20,SLST1,SLST1,SLST1显示测温范围 -55℃～+125.0℃显示分辨率 0.1℃测温精度 0.5℃测温速度 4s（一个循环周期）通道数 10通道，每通道最多可接12-24点波特率 19200 （可订制其它波特率）通讯端口 RS232(可选配CAN、RS485或以太网）供电电源 DC 5V 1A耗电 5W重量 1000克存储温度 -20 ～80℃运行环境： -40℃～+85℃支持测温电缆长度 >350m外形尺寸 200×70×175mm3特点1. 提供二次开发通讯协议,便于二次开发2. 传感器采集总线式布线，接线简单方便灵活。
3. 组网方便,工作站有自己的ID4. 可以实时读入传感器5. 可以在线读出传感器64位唯一序列号6．支持120-240个DS18B20测点7. 选配强驱动工作站传感器总线最长可达450米接线1．电源本设备使用的电源为 DC5V，最大电压不允许超过5.8V,最小电压不低于4.5V 随机配的电源为DC5V 1A，若传感器较多及引线较长时，建议使用2A-3A的DC5V 电源。
2．通讯口本机标配的通讯接口为RS232，当需用RS485通讯时，可外接RS232/RS485转换器，以延长通讯距离，因设备都有唯一的ID，本机为01，外接RS232/RS485转换设备后即可组网。
3．传感器接口传感器总线采用三线制。
见接线排，VCC，GND为给传感器供电电源。
DQn为传感器通道编号，本设备共有10个通道，即DQ1、DQ2、…DQ10普通线最长距离不大于300米，若通讯距离大于300米，建议使用线芯较粗的双绞线（信号线与地线对绞）。
重要地质钻孔数据采集系统用户操作手册
地质钻孔数据采集系统用户操作手册二〇一三年九月目录1 系统简介 (1)1.1目的 (1)1.2目标 (1)1.3功能 (1)1.4参考标准 (1)2 运行环境 (3)2.1硬件接口 (3)2.2软件接口 (3)2.3用户界面 (3)2.4故障处理 (3)3 数据采集与入库 (4)3.1安装和初始化 (4)3.2保管单位信息 (4)3.3项目信息 (12)3.4钻孔基础信息 (27)3.5钻孔属性信息 (39)4 系统功能 (54)4.1数据报表打印 (54)4.2数据查询 (56)4.3数据统计 (58)4.4数据导入导出 (70)4.5数据恢复与备份 (75)4.6数据上报与汇总 (77)4.7数据转换拆分与清空 (79)4.8使用帮助 (84)1 系统简介1.1目的本操作手册通过对软件目标、功能、性能等方面的描述，使用户能更加清楚的了解软件。
