磁式排屑机使用说明书
机床排屑机正确的操作及维修方法介绍
机床排屑机正确的操作及维修方法介绍机床排屑机属于定量排屑形式，即吸附切屑的力量是个固定值。
当切屑量较大、排屑面板上粘油、非吸磁性物品在面板上堆积时，都不能顺畅排屑。
另外，当有重物意外原因撞击面板，会导致机器严重损伤，即磁块条被刮掉，内部链条脱落。
该生产线在实际排屑操作过程有如下特点：流水化作业，产生的切屑量较大，尤其在粗加工阶段。
切屑呈碎片状或粉末状，容易飞溅，较脏。
由于工人不注意，小工件、工夹具、破布烟头、扫地的垃圾均有可能进入排屑装置中。
正确的操作才能保障设备的安全运行，***机床排屑机也是这样，下面我们就来总结几条在设备运行时我们需要做的。
1、操作人员需按照说明说正确操作。
2、检查减速器内的注油量以及检测机床排屑机的密封处有无漏油的现象。
3、刚开始操作设备时一定要先开机，再排屑。
4、设备运行一段时间要检测螺丝和刮板的松紧度，发现问题及时解决。
5、时常处理刮板处的碎屑，防止带入下槽添加阻力。
6、时常留意机床排屑机的运行情况，发现异常，比方噪音过大。
温度过高等问题，立即关机处理。
但是设备使用的时间久了难免会出现一些问题，这时***机床排屑机该如何开展维修呢?一起来看看吧!机床排屑机的维修：1.了确保其使用后很长一段时间，其精度的存在仍然是良好的润滑效果是很重要的。
2.每天是至少二硫化钼对拼一次(颜色是黑色的)，需要开展润滑，必须根据不同的情况选择。
3.不超过两小时，每月至少一次，并多次彻底清洁，检查各部位有没有分工和磨损的现象，严重的立即更换使用新产品。
检查完毕后，需要开展充分的油能够为组立。
4.在不同的部位，一定要使用不同的东西，强迫它的使用会造成损坏!如果压力不正常的，下面将作在高压力下，或之后在机器关闭时也夹持工件，从而可以降低其寿命使用!所以，当你发现空间过大，就必须立即更换一个新的。
5.防锈使用切削油的效果，因此能够防止***机床排屑机附件卡锈内部发生的原因是盾构机和生锈，通常不会降低功率操作。
车床铁销磁性排屑机安全操作及保养规程
车床铁销磁性排屑机安全操作及保养规程前言车床铁销加工制造过程中会产生大量的铁屑、切屑等削屑，这些削屑随着机床的运转和冲击，容易卡在机床轨道、床身和导轨滑板等传动部件上，严重影响机床的加工精度和长期使用寿命。
为了解决这个问题，设计生产了车床铁销磁性排屑机。
本文档主要介绍车床铁销磁性排屑机的安全操作和保养规程。
一、操作规程1.在使用车床铁销磁性排屑机时，首先要确保设备本身安全可靠，接通电源前要检查电缆、插头、配件等有无损坏，插头插紧是否松动，绝缘是否完好，若有损坏要及时更换。
2.操作人员须穿戴好劳动保护用品：穿工作服，戴防护眼镜、口罩、手套等，并确保衣柜、头发、手、脚不得接近磁性排屑机或轴承等。
3.启动设备前必须检查料斗、输送器等有无异物、卡料及堆积情况，排除故障后再启动；同时要检查电源、电流表、电压表等是否正常，若为变频器启动，还应检查变频器有无按照使用期间要求进行检查，操作者必须有处理应急情况的方案。
4.在使用过程中，要确保不得随意拆卸机器零件，不得进行改装或调整设备参数，若遇到问题及时联系设备生产厂家或售后服务人员寻求帮助。
5.操作完毕后，应及时关闭机器电源、阀门，并清理设备内部，卸下滞留在装置内的工作原料，检查设备各部分是否正常，并进行日常保养。
二、保养规程1.设备在使用一定时间后，应进行常规保养，以保证机器运行效率和寿命。
2.清理设备内部杂物及滤网，防止因大颗粒物体损坏设备。
3.设备启动前应及时注油，以保护机器启动时性能，提高机器寿命。
4.定期检查设备的加工温度，工作情况及散热器性能，避免因温度过高影响整个生产过程的正常运转。
5.定期检查设备的传动部分，清洁及注油。
6.定期进行机床轨迹的测量、调整，保证零件加工精度。
7.设备使用后，应及时关闭电源，尽量减少设备的使用时间，延长设备的使用寿命。
三、操作中的注意事项1.严禁操作人员将手指、手部、头发等物品伸入机器内部，以免被机器带动导致受伤。
2.操作人员必须按照标准操作规程进行操作，不得在操作过程中随意进行调整和改变机器参数。

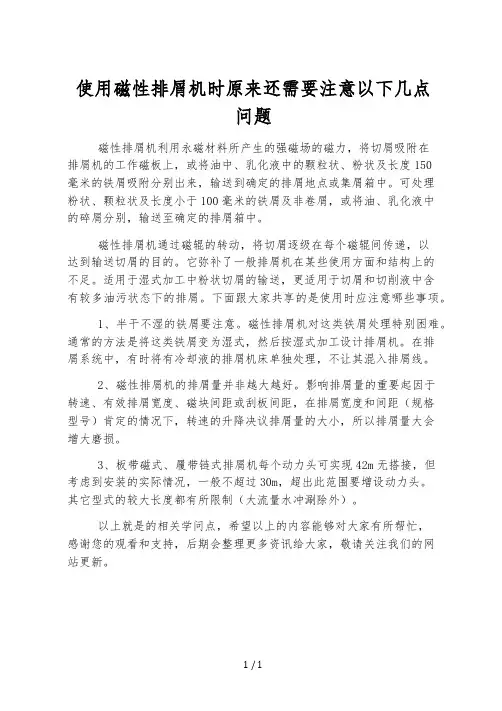

使用磁性排屑机时原来还需要注意以下几点问题
使用磁性排屑机时原来还需要注意以下几点
问题
磁性排屑机利用永磁材料所产生的强磁场的磁力，将切屑吸附在
排屑机的工作磁板上，或将油中、乳化液中的颗粒状、粉状及长度150
毫米的铁屑吸附分别出来，输送到确定的排屑地点或集屑箱中。
可处理
粉状、颗粒状及长度小于100毫米的铁屑及非卷屑，或将油、乳化液中
的碎屑分别，输送至确定的排屑箱中。
磁性排屑机通过磁辊的转动，将切屑逐级在每个磁辊间传递，以
达到输送切屑的目的。
它弥补了一般排屑机在某些使用方面和结构上的
不足。
适用于湿式加工中粉状切屑的输送，更适用于切屑和切削液中含
有较多油污状态下的排屑。
下面跟大家共享的是使用时应注意哪些事项。
1、半干不湿的铁屑要注意。
磁性排屑机对这类铁屑处理特别困难。
通常的方法是将这类铁屑变为湿式，然后按湿式加工设计排屑机。
在排
屑系统中，有时将有冷却液的排屑机床单独处理，不让其混入排屑线。
2、磁性排屑机的排屑量并非越大越好。
影响排屑量的重要起因于
转速、有效排屑宽度、磁块间距或刮板间距，在排屑宽度和间距（规格
型号）肯定的情况下，转速的升降决议排屑量的大小，所以排屑量大会
增大磨损。
3、板带磁式、履带链式排屑机每个动力头可实现42m无搭接，但
考虑到安装的实际情况，一般不超过30m，超出此范围要增设动力头。
其它型式的较大长度都有所限制（大流量水冲涮除外）。
以上就是的相关学问点，希望以上的内容能够对大家有所帮忙，
感谢您的观看和支持，后期会整理更多资讯给大家，敬请关注我们的网
站更新。
1 / 1。

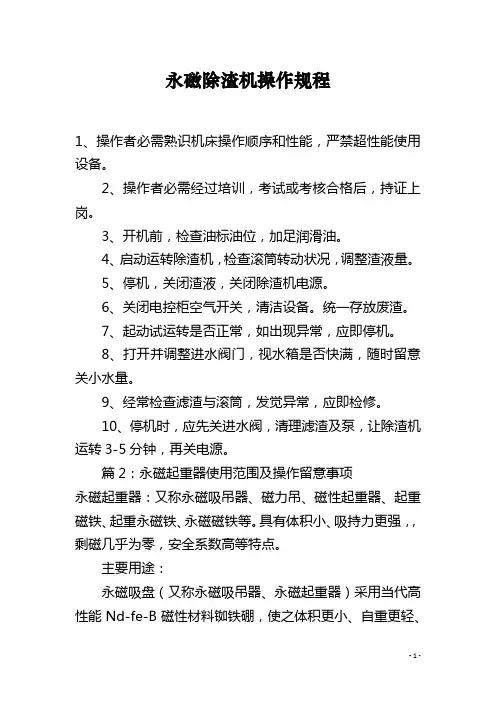

永磁除渣机操作规程
永磁除渣机操作规程1、操作者必需熟识机床操作顺序和性能，严禁超性能使用设备。
2、操作者必需经过培训，考试或考核合格后，持证上岗。
3、开机前，检查油标油位，加足润滑油。
4、启动运转除渣机，检查滚筒转动状况，调整渣液量。
5、停机，关闭渣液，关闭除渣机电源。
6、关闭电控柜空气开关，清洁设备。
统一存放废渣。
7、起动试运转是否正常，如出现异常，应即停机。
8、打开并调整进水阀门，视水箱是否快满，随时留意关小水量。
9、经常检查滤渣与滚筒，发觉异常，应即检修。
10、停机时，应先关进水阀，清理滤渣及泵，让除渣机运转3-5分钟，再关电源。
篇2：永磁起重器使用范围及操作留意事项永磁起重器：又称永磁吸吊器、磁力吊、磁性起重器、起重磁铁、起重永磁铁、永磁磁铁等。
具有体积小、吸持力更强，，剩磁几乎为零，安全系数高等特点。
主要用途：永磁吸盘（又称永磁吸吊器、永磁起重器）采用当代高性能Nd-fe-B磁性材料铷铁硼，使之体积更小、自重更轻、吸持力更强，独特磁路设计，剩磁几乎为零。
安全系数高，最大拉脱力是额定起重力的2.8-4倍。
手柄开关附有安全钮，可单手操作，便利安全。
起重底面“V”型槽设计。
可起吊相对应的圆钢、钢板，不用电，使用安全，广泛用于钢材的起重搬运，平整的机械零部件及各种模具的安装和搬运。
适用于造船、工程机械、汽车等行业常温钢板起吊、搬运等作业的起重工具。
主要用于吊装过程中与被吊装工件的连接，（比如：和环链电动葫芦，钢丝绳电动葫芦等配套）用于移动铁板、块和圆柱形导磁材料的工作。
操作便利、安全牢靠、结果紧凑轻松。
广泛应用在工厂、码头、仓库、交通运输行业中。
改进装卸搬运作业的工作条件，提高劳动效率。
特点：1、结构小巧，外形紧凑，易于操作；2、高性能永久磁性材料，不退磁；3、工作时无需电力或其他动力的支持；4、先进科学的磁路平�设计，吸持力强，剩磁几乎为零，安全牢靠；5、最大拉脱力是额定起重力的3.5倍，安全系数高。
适用范围：永磁吸盘适用于搬运钢板、铁块及圆柱铁材。

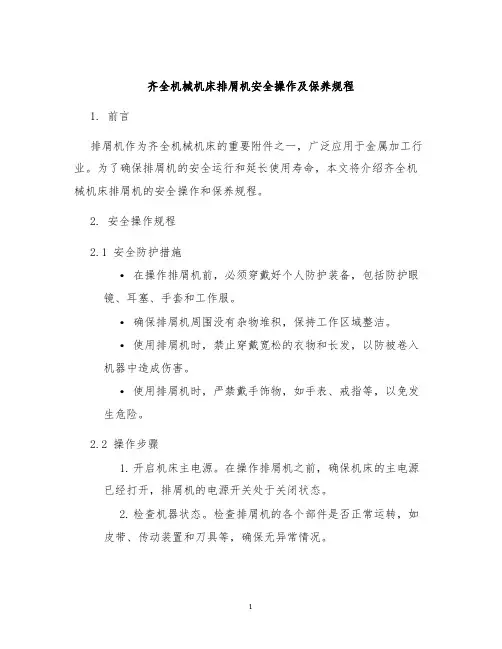

齐全机械机床排屑机安全操作及保养规程
齐全机械机床排屑机安全操作及保养规程1. 前言排屑机作为齐全机械机床的重要附件之一，广泛应用于金属加工行业。
为了确保排屑机的安全运行和延长使用寿命，本文将介绍齐全机械机床排屑机的安全操作和保养规程。
2. 安全操作规程2.1 安全防护措施•在操作排屑机前，必须穿戴好个人防护装备，包括防护眼镜、耳塞、手套和工作服。
•确保排屑机周围没有杂物堆积，保持工作区域整洁。
•使用排屑机时，禁止穿戴宽松的衣物和长发，以防被卷入机器中造成伤害。
•使用排屑机时，严禁戴手饰物，如手表、戒指等，以免发生危险。
2.2 操作步骤1.开启机床主电源。
在操作排屑机之前，确保机床的主电源已经打开，排屑机的电源开关处于关闭状态。
2.检查机器状态。
检查排屑机的各个部件是否正常运转，如皮带、传动装置和刀具等，确保无异常情况。
3.调整刀具位置。
根据实际需要，调整排屑机上刀具的位置，确保切割效果达到最佳效果。
4.开启排屑机电源。
轻轻按下排屑机的电源开关，确保电源指示灯亮起，表示排屑机已经正常启动。
5.将工件放入机器。
将待加工的工件放入排屑机的工作区域，并确保工件的位置稳定。
6.操作排屑机。
根据需要，调整排屑机的切割速度和切割深度，并通过控制面板上的按钮进行操作。
7.完成操作后关闭排屑机。
在完成工作后，先关闭排屑机的电源开关，再关闭机床主电源，待排屑机停止运转后，方可离开工作区域。
3. 保养规程3.1 日常保养•每次使用排屑机后，应将机器表面的油污和金属屑清理干净。
•定期检查排屑机的各个部件，如皮带、传动装置和刀具等，如有磨损和松动，应及时更换和紧固。
•清洁排屑机的切削液箱，及时更换切削液。
3.2 定期保养•每隔一段时间，对排屑机进行彻底清洁和润滑，确保各个部件的正常运转。
•定期检查排屑机的电源线是否有损坏和老化，如有问题应及时更换。
•对排屑机进行性能检测，如发现异常情况应及时修复。
4. 总结本文介绍了齐全机械机床排屑机的安全操作和保养规程。

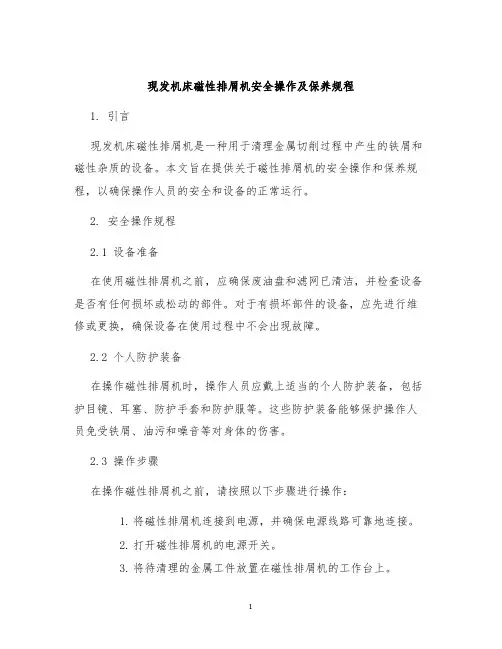

现发机床磁性排屑机安全操作及保养规程
现发机床磁性排屑机安全操作及保养规程1. 引言现发机床磁性排屑机是一种用于清理金属切削过程中产生的铁屑和磁性杂质的设备。
本文旨在提供关于磁性排屑机的安全操作和保养规程，以确保操作人员的安全和设备的正常运行。
2. 安全操作规程2.1 设备准备在使用磁性排屑机之前，应确保废油盘和滤网已清洁，并检查设备是否有任何损坏或松动的部件。
对于有损坏部件的设备，应先进行维修或更换，确保设备在使用过程中不会出现故障。
2.2 个人防护装备在操作磁性排屑机时，操作人员应戴上适当的个人防护装备，包括护目镜、耳塞、防护手套和防护服等。
这些防护装备能够保护操作人员免受铁屑、油污和噪音等对身体的伤害。
2.3 操作步骤在操作磁性排屑机之前，请按照以下步骤进行操作：1.将磁性排屑机连接到电源，并确保电源线路可靠地连接。
2.打开磁性排屑机的电源开关。
3.将待清理的金属工件放置在磁性排屑机的工作台上。
4.打开磁性排屑机的磁力开关，使磁力工作台吸附铁屑和磁性杂质。
5.使用工件夹具或手动操作工具，将工件在磁力工作台上进行切削或磨削。
6.完成切削或磨削后，关闭磁力开关，并将工件从工作台上移除。
7.关闭磁性排屑机的电源开关。
8.清理磁力工作台上的铁屑和磁性杂质。
2.4 注意事项在操作磁性排屑机时，请注意以下事项：•避免将手或其他身体部位靠近磁力工作台，以防止受伤。
•注意切削或磨削过程中的润滑情况，避免油污溅到工作台上。
•避免在使用过程中随意触摸设备的电源开关，以防止误操作。
•在设备故障或异常情况下，应立即停止使用，并报告维修人员进行检查和维修。
3. 保养规程3.1 定期检查定期检查磁性排屑机的各个部件，特别是电源线路和开关、磁力工作台和滤网等。
确保设备处于良好的工作状态，并及时清理油污和铁屑等杂质。
3.2 润滑保养对于需要润滑的部件，如轴承和滑动导轨等，请按照设备说明书提供的润滑剂和润滑周期进行润滑保养。
定期润滑能够减少磨损和摩擦，保持设备的正常运行。
型磁性车床排屑机安全操作及保养规程
型磁性车床排屑机安全操作及保养规程前言型磁性车床排屑机是金属加工行业中常见的设备之一，主要用于金属切削时产生的废料排出。
由于操作人员在使用排屑机时可能接触到高速旋转的切削刀具和废料，因此安全操作和正确维护显得尤为重要。
本文将针对型磁性车床排屑机的安全操作及保养规程进行详细介绍，以确保操作人员的人身安全和设备的正常运转。
一、安全操作规程1.1 通风安装型磁性车床排屑机在使用过程中，产生的金属粉尘和切屑会对环境和人体健康产生不良影响，因此必须通过合适的通风设备进行排放。
为此，操作人员需要确保排屑机旁边设有通风口，并安装了符合国家通风要求的通风设备。
1.2 机器操作前的准备工作使用前，操作人员应对排屑机进行全面的外观检查，保证设备无异常情况。
并应将所用的切削液加满，并按照规定启动排屑机。
若发现人员及设备出现安全事故，应及时进行报告并处理。
1.3 人员注意事项在启动排屑机前，需要经过必要的安全教育及培训，并对人员身穿的衣物及手部情况进行排查。
在使用机器的过程中，保持清醒状态，注意自身安全，切勿露出身体部位或佩戴属于首饰、腰带、手套等物品。
切勿在操作机器时进行其他非生产操作，如从事娱乐媒体、通讯等，尽量保证操作者的专心。
1.4 机器日常操作前的检查与操作排屑机设备在正常的生产工作期间会出现各种不同的问题，因此在使用前需要对设备进行检查。
具体来说，机器设备使用前需要检查以下内容：1.面板、开关、插头及电缆的电气接触是否良好；2.刀具的状况及安装是否正确；3.支承梁调整和固定是否正确；4.整个设备环境及排气管路是否畅通。
正常使用时，操作者还应注意以下内容：1.切勿尝试用手去接触排屑机旋转部件；2.切勿碰触过渡部分紧固螺钉及表面划痕；3.切勿将身体部位放在旋转机柜区域内。
1.5 断电后的日常操作在断电之后，必须切断操作人员通向排屑机的电源，并断开排屑机的电源控制器及阀门。
同时还需将所有用过的切削液彻底清洗，以免切削液在设备内部堆积并生锈。
自动设备磁性排屑机安全操作及保养规程
自动设备磁性排屑机安全操作及保养规程1. 引言自动设备磁性排屑机是一种用于快速有效地对金属材料进行磁性排屑的设备。
为了确保操作人员和设备的安全，本文将详细介绍磁性排屑机的安全操作规程和保养规程。
2. 安全操作规程以下是使用磁性排屑机时应注意的安全操作规程：2.1 设备检查在每次使用磁性排屑机之前，操作人员应对设备进行外观检查，确保设备没有明显的损坏或松动。
同时，操作人员还应检查磁力系统和输送系统是否正常工作。
2.2 设备调试在使用磁性排屑机之前，操作人员应先进行设备调试。
确保所有控制面板、开关和按钮都正常工作。
调试时要保持安静的工作环境，以确保操作人员能够准确地听到设备的运行状态。
2.3 操作步骤在使用磁性排屑机期间，操作人员应按照以下步骤进行操作：1.将待清理材料放置在输送系统上，并确保材料的重心平衡。
2.启动磁性排屑机，并观察磁力系统和输送系统的运行状态。
3.注意观察排屑过程中的任何异常情况，如异响、震动等，及时停机检查并解决问题。
4.当磁性排屑机完成排屑任务后，及时关闭设备，并清理排屑机和输送系统。
2.4 安全防护措施使用磁性排屑机时，操作人员应注意以下安全防护措施：•使用手套和护目镜等个人防护装备，以防止意外受伤。
•在清理磁性排屑机时，切勿直接用手触摸排屑，以免触电或被夹伤。
•长时间工作时，应注意设备的温度，避免过热造成意外情况。
3. 保养规程为了保证磁性排屑机的长期正常运行，以下是保养规程的要点：3.1 设备清洁定期清洁磁性排屑机，包括磁力系统、输送系统和排屑箱等部分。
使用清洁剂和软布进行清洁，切勿使用带有腐蚀性的化学物品。
3.2 润滑油添加定期检查磁性排屑机的润滑系统，如果润滑油不足应及时添加。
添加润滑油时，应选择适当的型号和规格，遵循设备制造商的建议。
3.3 零部件检查定期检查磁性排屑机的关键零部件，如电机、皮带、链条等。
如果发现损坏或磨损严重的零部件，应及时更换，以确保设备的正常运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3、排屑机停放时间过长，再使用时，需加油润滑。
使用说明书
共3页
第3页
六、安装与吊运
1、安装使用时，排屑机不可出现两侧偏斜的情况，其倾斜度不得大于5o-10o。
七、注意事项
1、排屑机工作时，不得将排屑机反转；禁止将手伸入机体或者齿轮部位，防止夹伤。
2nd, For bearing, chains, gear, please check once every three months, and inject grease.
3rd,If it’s placed for a long time, please inject grease when restarted.
2、导磁板上严禁站人，放置重物。
3、避免工作件掉在导磁板上，砸坏导磁板。
4、及时清理集屑车。
5、严禁私自拆卸排屑机及电控装置。
八、附表
1、排屑机图纸
2、电路图纸
3、外观图
4、合格证
5、装箱清单
6、维修记录
7、保养记录
检 验 合 格 证
出厂编号：20110605
检验项目
要求
实测
备注
外观
表面整洁、无磕碰、划痕
5th,Demolition of the machine and electric control device is prohibited.
8. Attachments
1st,Machine drawings
2nd,Circuit drawings
3rd,Appearance
4th,Certificate
Surface clean, no bump, noscratch
Qualified
Shape
Meet drawing size
Qualified
Pain
Uniform color, no flow marks
Qualified
Color
Blue
Qualified
Motor
380V/50HZ
Qualified
1.Features
The chip device works throughthe strong magnetic field generated by permanent magnet material.Powder, granular, Ironwith length less than 100 mm andoil emulsion in the debris separation,allthese can be taken into themachine magnetic board，then be delivered to the specified equipment box. It’s widely used for CNC machine tools, machining centers, gear cutting machines, drilling, boring, hinge, pull, other mechanical processing equipment and automatic lines for iron transport, for both dry or wet iron processing. Quantitative chip, no overload. Rotating seal parts, reliable, smooth running, low noise, long life. Any configuration can be placed under the host. It canworkstand-aloneor interact with the host,alsocan be theconveyororlifter of modernmachinery processing industry.
Power
0.2KW
Qualified
Row of the amount of debris
5Kg/Min
Qualified
Electric control device
Meet the requirements of the drawings
Qualified
Noise
<70dB（A）
Qualified
二、结构组成
本系列装置主要由齿轮减速机、输送链、排屑机外壳、强磁铁等组成。也可以根据不同要求，配置水箱、冷却泵、涡流分离器、电控箱、集屑车等。
三、使用说明
1、机床开始工作时，排屑机必须同时工作，请勿切屑堆积过多时再启动，避免出现故障或卡滞。
使用说明书
共3页
第2页
2、排屑机不宜停放时间过长，若连续超过一个月不使用，则应启动排屑机，令其空载转动一个小时，防止机体内部的连接小轴锈蚀，导致链板出现死节。
2nd,Please don’t Stand on the magnetic plate, or place any heavy objects.
3rd,Avoid pieces fall onto the magnetic board.
4th, Please clean the Chip Cart timely。
出厂编号：20110605
序号
名称
数量
备注
1
排屑机
1
2
电机
1
0.2KW
3
排屑机图纸
4
电路图纸
5
外观图
6
合格证
1
7பைடு நூலகம்
维修记录
1
8
保养记录
1
9
装箱员：01
2011年6月5日
维 修 纪 录
出厂编号：20110605
维修时间
维修内容
备注
维修人员
保 养 纪 录
出厂编号：20110605
保养时间
保养内容
备注
保养人员
Manual
Product Name：Magnetic Chip Conveyor
Product Type：GWCS
Release date：Oct-17, 2010
Beijing Guowei Machinery Manufacturing Co., Ltd.
Manual
3 pages
Page 1
使
用
手
册
产品名称：磁式排屑机
产品型号：GWCS
出厂日期：2011年6月5日
北京国伟机械制造有限公司
使用说明书
共3页
第1页
一、性能特点
本排屑装置是利用永磁材料所产生的强磁场的磁力，将粉状、颗粒状及长度小于100毫米的铁屑，或将油、乳化液中的碎屑分离，吸附在排屑机的工作磁板上，输送至指定的排屑箱中的机床辅助设备。可广泛用于数控机床、组合机床、加工中心、齿轮加工机床、钻、镗、铰、拉等机械加工设备和自动线、流水线的铁屑输送。可用于干式或湿式加工的铁屑处理。定量排屑，不产生过载。转动零部件密封，工作可靠，运转平稳，噪声低，寿命长。根据主机可任意配置安放。可单机工作，也可与主机联动，还可做为小零件的输送器和提升器，是现代机械加工行业中的理想配套设备。
3.Attentions
1st, whenthe machine startsto work, the chip unit must be turned on,otherwise the accumulationmight be piledtoo muchand lead todeliveryfailure or seizure.
2nd, The chip conveyor should not be placed too long without working, if it’s not used continuously for more than a month, please start the chip machine, and let it work unloaded for at least one hour to prevent corrosion of small-axis connections inside, otherwise it can lead to chain plate section dead.
3rd, after above checking，if it still can’t work，please contact the machine manufacturer。
5.Maintenance
1st,The chain tension of the chip conveyor has been debugged well when released. After working for a period, it may cause elongation. When the elongation occurs, please adjust the bolts at the rear of the machine.
Operation Test
24h
Qualified
Cooling pump flow
L/min
Cooling pump head
m
Cleaning precision
Purification efficiency
The product passed the test.
Inspector：Zhao, Chunsheng
四、简易维修
1、如果过载链轮出现打滑，应立即停车检查卡滞原因。
2、本设备配有电器过载保护装置，出现跳闸，也可按上述操作处理，然后按下电器箱中的过载保护按钮，继续工作。
