无杆气缸的经典应用-世安气动
省空间
酿酒厂输送设备
酿酒厂检测出的 不合格小桶要清 理出来．
用一个无杆气缸 驱动一个滑轮导 轨． 抗扭矩能力强， 移动迅速，结构 紧凑，维护方便
酿酒厂码垛
将空的小桶支撑架从地 上拾放到一个加载台上 ．
采用一个无杆气缸代替 原来的链条起吊机构． 不晃动，定位准，一个 人操作，安全性高，维 护少
汽车行业应用-发动机测试线
高速应用-飞刀装置
气缸速度可达 10M/S 结构简单,安装方便 ,容易改变切割长度 , 降低刀片成本,效率 高 维护容易 许多大的塑料机械公司 选用ORIGA的无杆气缸 做飞刀装置来自无尘应用-药品输送装置
药品输送线要求洁净 度高,运行直线度高, 空间有限. 采用防尘无杆气缸,成 本低,带导轨,满足严 格的卫生要求,容易维 护
焊接工位
高温应用-瓷器搬运
将输送线上的瓷器放 到炉子中. 空间非常有限,采用 两个无杆气缸实现上 下水平运动. 气缸可以耐高温 120℃
高温应用-温度检测
这是一个食品加工厂的温 度检测装置．温度传感器 不能长时间的放在食品里 ，必须定时拿出清理以免 有粘性物体黏结在上面． 采用无杆气缸驱动传感器 ．
可以保护传感器，提高检 测精度．
无尘应用-微电子行业
这是微电子行业的一个输 送系统
将一个低位置的产品拾放 到高位置的输送线上
洁净等级CLASS10 速度可以很慢25mm/sec 如果需要精确定位,还可以 选用测量系统SFI,和PLC 连接,精度可达+/-1mm
腐蚀环境下应用
• 在有化学腐蚀的场 合使用, • 气缸外表涂有防腐 蚀的涂层,螺丝采用 不锈钢, • 润滑脂采用低速润 滑脂, • 根据要求表面采用 不同颜色.
维护减少，无杆气缸可以 耐１２０℃高温 结构紧凑 在玻璃制品行业也有广泛 应用
防爆场合应用-爆炸物输送
这是一个炸药工厂的 输送装置,将一个圆形 爆炸物推倒一个水箱 里冷却. 实际安装空间非常有 限,成本预算低,排除 使用导轨. 最终采用无杆气缸,具 有一定导向作用,紧凑
高速应用-弹射装置
• 这是美国无人侦察机 的弹射装置 • 要求高速度100KM/ 小时,可重复使用,结 构紧凑易于运输,成 本低. • ORIGA的无杆气缸 P120 • 可以满足以上要求, 气缸速度可达30M/S
将发动机从负载台上移 动到测试台上
由于空间有限必须采用 无杆气缸
维护方便，大大节省劳 动力，提高效率 其他汽车行业的应用
超声波焊机应用
以前是采用单螺杆压力 采用无杆气缸后压力稳定, 控制精确,生产效率提高 采用双气缸增大压力,导向 性好 产品易于更改,维护安装方 便
鞋机
从鞋机模具中移出或 者移入成型单元
安装容易,维护方便,性价比 高
典型产品应用-丝网印刷机
无杆缸推动皮辊 每个皮辊的颜色不一 印刷物品从头到尾分别印 上不同的颜色 在印刷包装行业还有 很多其他的应用
典型产品应用-烟草机械行业的输送线
烟草从平移线上转移到翻转 线上,用两个平行的无杆气缸 即可. 效率和产量提高50% 低维护 自动化控制 节省劳动力
其他化学工业的应 用
卫生环境应用-Silverson公司实验室搅拌器
• • • • • OSP-E32ST 搅拌器高度可以调节, 断电时可以锁紧, 电缸表面无凹槽, 无电线拖链
典型产品应用-色选机
色选机是靠光线来进行筛 选的,射出光线的荧屏经常 需要清理,采用无杆气缸进 行定时清理是最理想的装 置. 高频阀的频繁开启需消耗 大量的空气,且对压缩空气 的清洁度要求很高,贺尔碧 格提供专供高频阀使用的 过滤器元件
重30KG,力臂600MM
无泄露,噪音小,成本 降低,寿命长
Phoenix Engineering Company Limited
这是在筑路机械上的应用
生产线上搬运
通过无杆气缸改变产 品移动方向，非常节 省劳力，生产效率高 ，安装方便，费用低 廉．
焊接搬运系统
散热器
维护少，强度高 安装费用少 减少劳动力
【气动基础与应用】无杆气缸的特点,原理及选型计算!
【气动基础与应用】无杆气缸的特点，原理及选型计算！【气动基础与应用】无杆气缸的特点，原理及选型计算无杆气缸（Rodless Cylinder）是一种外形紧凑和机械构造简单的气动元件，它是由修长的圆筒体内安装有可拆卸的活塞杆组成的气缸。
它的工作原理是，气袋和流量控制阀的调节，在气袋内依次产生添加压力使活塞移动。
它有优异的空间利用率，可以有效缩小机械装置体积。
无杆气缸的特点：（1）体积小：由于无杆气缸没有杆，可以有效地减小气缸的体积，使机械装置变得更加紧凑。
（2）精度高：无杆气缸可以通过丝杆驱动系统来提高精度，从而实现高精度。
（3）承载力大：无杆气缸可以用材料更坚固的外壳结构，更好的外壳加强件，提高它的承载能力，使它能够承受更大的压力。
（4）刚性好：无杆气缸的活塞结构设计比一般的有杆气缸的活塞结构更加刚性，使气缸可以承受更大的压力。
（5）防尘能力强：无杆气缸的外壳结构设计比一般的有杆气缸更为紧凑，使它具有很强的防尘性能。
无杆气缸的工作原理：无杆气缸是气动元件中的一种，它的工作原理主要利用气袋和流量控制阀的调节，在气袋内依次产生添加压力使活塞移动，它的活动运动是由压缩空气进行驱动，因此，在使用无杆气缸之前，务必检查所使用的空气源是否满足技术标准。
无杆气缸选型计算：在选型无杆气缸之前，首先要考虑的是实际工作要求，例如安装长度，升降量，升降速度，压力，工作环境等。
如果是一次性只能完成一个动作的工作，可以选择小型、小体积的无杆气缸。
反之，如果要求多次工作，可以选择大型的无杆气缸。
若是强力的作动，可以选择大型的无杆气缸。
此外，在选择无杆气缸的时候，还要考虑气缸结构的安全性、耐久性、防尘性等因素，在安装使用无杆气缸的时候，要注意安装和调试操作要符合手册指导，避免有误操作造成损坏。
通过以上描述，我们可以了解无杆气缸的特点，原理及选型计算，无杆气缸可以有效减小机械装置体积，提高工作精度，提供更大的承载力，承受更大的压力，有较好的防尘能力，因此在设计机械装置的精度和空间利用率等方面优越。
无杆气缸工作原理
无杆气缸工作原理无杆气缸是一种常见的气动执行元件，它通过压缩空气产生的力来实现线性运动。
无杆气缸由气缸本体、活塞、密封件和连接件等部件组成，其工作原理相对简单但非常有效。
本文将从无杆气缸的结构特点、工作原理和应用领域等方面进行详细介绍。
首先，无杆气缸的结构特点是什么呢？与传统的有杆气缸相比，无杆气缸的最大特点就是没有活塞杆。
这意味着无杆气缸的体积更小、重量更轻，因此在一些空间受限的场合，无杆气缸具有明显的优势。
此外，无杆气缸的密封性和稳定性也更高，因为无杆气缸的密封件更少，摩擦力更小，容易实现高精度的运动控制。
因此，无杆气缸在一些对运动精度要求较高的场合也有着广泛的应用。
其次，无杆气缸的工作原理是怎样的呢？无杆气缸的工作原理基本上与有杆气缸相似，都是利用压缩空气产生的力来推动活塞实现线性运动。
当压缩空气进入气缸本体时，活塞会受到压力的作用而向前运动，当排出气体时，活塞则会向后运动。
无杆气缸的活塞通常是双作用的，即可以通过进气和排气两种方式来控制活塞的前后运动。
此外，无杆气缸的密封件通常采用双向密封结构，以确保气缸在工作过程中不会出现泄漏现象，从而保证了其稳定性和可靠性。
最后，无杆气缸在哪些领域有着广泛的应用呢？无杆气缸由于其结构紧凑、运动精度高、密封性好等优点，在自动化设备、机械制造、航空航天、医疗器械等领域都有着广泛的应用。
例如，在自动化生产线上，无杆气缸常常被用来实现物料的输送、夹持、定位等功能；在航空航天领域，无杆气缸则被用来实现航天器的姿态控制、舱门开合等功能；在医疗器械领域，无杆气缸则被用来实现手术机器人的运动控制等。
综上所述，无杆气缸作为一种常见的气动执行元件，具有结构紧凑、运动精度高、密封性好等优点，在自动化设备、机械制造、航空航天、医疗器械等领域都有着广泛的应用。
其工作原理简单但非常有效，通过压缩空气产生的力来推动活塞实现线性运动。
随着工业自动化水平的不断提高，相信无杆气缸在未来会有着更加广阔的发展前景。
无杠气缸
神威气动 文档标题：无杠气缸一、无杠气缸的介绍：引导活塞在缸内进行直线往复运动的圆筒形金属机件。
空气在发动机气缸中通过膨胀将热能转化为机械能；气体在压缩机气缸中接受活塞压缩而提高压力。
涡轮机、旋转活塞式发动机等的壳体通常也称“气缸”。
气缸的应用领域：印刷（张力控制）、半导体（点焊机、芯片研磨）、自动化控制、机器人等等。
二、气缸种类：①单作用气缸：仅一端有活塞杆，从活塞一侧供气聚能产生气压，气压推动活塞产生推力伸出，靠弹簧或自重返回。
②双作用气缸：从活塞两侧交替供气，在一个或两个方向输出力。
③膜片式气缸：用膜片代替活塞，只在一个方向输出力，用弹簧复位。
它的密封性能好，但行程短。
④冲击气缸：这是一种新型元件。
它把压缩气体的压力能转换为活塞高速（10～20米/秒）运动的动能，借以做功。
⑤无杆气缸：没有活塞杆的气缸的总称。
有磁性气缸，缆索气缸两大类。
做往复摆动的气缸称摆动气缸，由叶片将内腔分隔为二，向两腔交替供气，输出轴做摆动运动，摆动角小于280°。
此外，还有回转气缸、气液阻尼缸和步进气缸等。
三、气缸结构：气缸是由缸筒、端盖、活塞、活塞杆和密封件等组成，其内部结构如图所示：2：端盖端盖上设有进排气通口，有的还在端盖内设有缓冲机构。
杆侧端盖上设有密封圈和防尘圈，以防止从活塞杆处向外漏气和防止外部灰尘混入缸内。
杆侧端盖上设有导向套，以提高气缸的导向精度，承受活塞杆上少量的横向负载，减小活塞杆伸出时的下弯量，延长气缸使用寿命。
导向套通常使用烧结含油合金、前倾铜铸件。
端盖过去常用可锻铸铁，为减轻重量并防锈，常使用铝合金压铸，微型缸有使用黄铜材料的。
3：活塞活塞是气缸中的受压力零件。
为防止活塞左右两腔相互窜气，设有活塞密封圈。
活塞上的耐磨环可提高气缸的导向性，减少活塞密封圈的磨耗，减少摩擦阻力。
耐磨环长使用聚氨酯、聚四氟乙烯、夹布合成树脂等材料。
活塞的宽度由密封圈尺寸和必要的滑动部分长度来决定。
滑动部分太短，易引起早期磨损和卡死。
无杆气缸安全操作及保养规程
無桿氣缸安全操作及保养规程無桿氣缸，也称作空心气缸、套筒气缸等，是一种气动执行元件，适用于多种工业自动化控制系统中。
该类气缸具有轻便、节省空间、速度高、力矩大等优点，广泛应用于机器人、印刷机械、汽车生产线、成型机械等领域。
然而，在使用無桿氣缸的过程中，如果操作不当，不仅会出现安全隐患，还可能导致氣缸的损坏，影响操作效率。
因此，本文将介绍無桿氣缸安全操作及保养规程，以便使用者能够正常、安全、高效地操作氣缸。
一、安装無桿氣缸1.气源准备在安装無桿氣缸之前，应当首先关闭气源，并确保气源内部的压力已经排放干净。
2.安装位置無桿氣缸的安装位置应当符合以下标准：•不应受到外力的冲击。
•避免灰尘和湿气进入氣缸内部。
•便于操作、维护和检修。
•设置限位器、速度控制器等辅助元件。
3.安装注意事项•在氣缸和设备连接之前，应检查氣缸的气源连接口、压力表、排污阀、复位装置等是否正常。
•确保无杂物、无腐蚀，这样才能确保氣缸正常运行。
•采用合适的紧固件，固定氣缸在设备上。
固定方式要防止产生扭转或直接冲击。
紧固件应当有足够的防震能力。
二、無桿氣缸的使用1.气源压力必须在规定的气源压力范围内操作無桿氣缸，氣缸正常工作压力、額定压力和安装位置应符合使用說明書。
2.操作环境無桿氣缸的操作环境应当满足以下要求：•操作环境不能存在腐蚀性液体、粉尘、杂质等，这会影响则氣缸的运行效率。
•操作环境应干燥，并且应设有正常的通风设施，确保气源干燥。
•无桿氣缸不能直接受到太阳直射和潮湿的环境条件。
3.操作方法•操作方式要符合使用说明书要求。
•操作人员必须熟知正常操作方法，并按要求使用氣缸。
•操作人员必须确保气缸的正常工况，若气缸有异常情况（如发生机械振动、温度升高等异常现象），操作人员必须立刻停止使用氣缸并进行检查和修理。
三、無桿氣缸的维护1.周期性检查定期检查无桿氣缸的机械能部分、绷簧、密封、气路阀门、密封元件等部分，确保运行正常。
2.润滑保养同其他氣缸一样，无桿氣缸的润滑保养也是非常重要的。
双作用无杆气缸
神威气动 文档标题：双作用无杆气缸一、双作用无杆气缸的介绍：引导活塞在缸内进行直线往复运动的圆筒形金属机件。
空气在发动机气缸中通过膨胀将热能转化为机械能；气体在压缩机气缸中接受活塞压缩而提高压力。
涡轮机、旋转活塞式发动机等的壳体通常也称“气缸”。
气缸的应用领域：印刷（张力控制）、半导体（点焊机、芯片研磨）、自动化控制、机器人等等。
二、气缸种类：①单作用气缸：仅一端有活塞杆，从活塞一侧供气聚能产生气压，气压推动活塞产生推力伸出，靠弹簧或自重返回。
②双作用气缸：从活塞两侧交替供气，在一个或两个方向输出力。
③膜片式气缸：用膜片代替活塞，只在一个方向输出力，用弹簧复位。
它的密封性能好，但行程短。
④冲击气缸：这是一种新型元件。
它把压缩气体的压力能转换为活塞高速（10～20米/秒）运动的动能，借以做功。
⑤无杆气缸：没有活塞杆的气缸的总称。
有磁性气缸，缆索气缸两大类。
做往复摆动的气缸称摆动气缸，由叶片将内腔分隔为二，向两腔交替供气，输出轴做摆动运动，摆动角小于280°。
此外，还有回转气缸、气液阻尼缸和步进气缸等。
三、气缸结构：气缸是由缸筒、端盖、活塞、活塞杆和密封件等组成，其内部结构如图所示：2：端盖端盖上设有进排气通口，有的还在端盖内设有缓冲机构。
杆侧端盖上设有密封圈和防尘圈，以防止从活塞杆处向外漏气和防止外部灰尘混入缸内。
杆侧端盖上设有导向套，以提高气缸的导向精度，承受活塞杆上少量的横向负载，减小活塞杆伸出时的下弯量，延长气缸使用寿命。
导向套通常使用烧结含油合金、前倾铜铸件。
端盖过去常用可锻铸铁，为减轻重量并防锈，常使用铝合金压铸，微型缸有使用黄铜材料的。
3：活塞活塞是气缸中的受压力零件。
为防止活塞左右两腔相互窜气，设有活塞密封圈。
活塞上的耐磨环可提高气缸的导向性，减少活塞密封圈的磨耗，减少摩擦阻力。
耐磨环长使用聚氨酯、聚四氟乙烯、夹布合成树脂等材料。
活塞的宽度由密封圈尺寸和必要的滑动部分长度来决定。

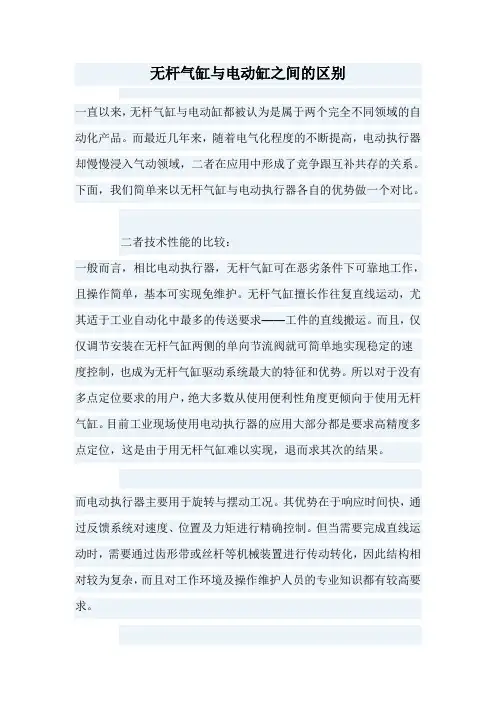

无杆气缸与电动缸之间的区别
