交直流功率仪操作规程
直流电源供应器操作规程

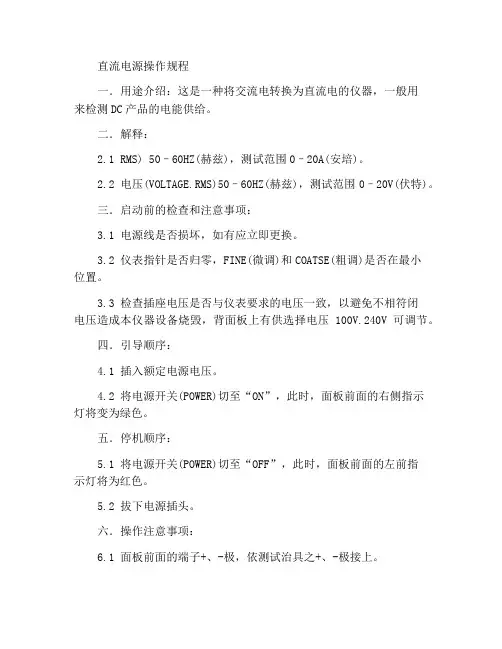

直流电源操作规程一．用途介绍：这是一种将交流电转换为直流电的仪器，一般用来检测DC产品的电能供给。
二．解释：2.1 RMS) 50–60HZ(赫兹)，测试范围0–20A(安培)。
2.2 电压(VOLTAGE.RMS)50–60HZ(赫兹)，测试范围0–20V(伏特)。
三．启动前的检查和注意事项：3.1 电源线是否损坏，如有应立即更换。
3.2 仪表指针是否归零，FINE(微调)和COATSE(粗调)是否在最小位置。
3.3 检查插座电压是否与仪表要求的电压一致，以避免不相符闭电压造成本仪器设备烧毁，背面板上有供选择电压100V.240V可调节。
四．引导顺序：4.1 插入额定电源电压。
4.2 将电源开关(POWER)切至“ON”，此时，面板前面的右侧指示灯将变为绿色。
五．停机顺序：5.1 将电源开关(POWER)切至“OFF”，此时，面板前面的左前指示灯将为红色。
5.2 拔下电源插头。
六．操作注意事项：6.1 面板前面的端子+、-极，依测试治具之+、-极接上。
6.2 此种仪器的保险丝为5A，更换时不应过大或过小(保险丝过小容易烧毁，过大无法产生保护作用)。
七．维护和服务：7.1 仪器需定期检查，设备上不得放置任何物体，并不得碰撞及外力敲打。
7.2 操作时，当左边之灯亮起(红色)，表示电流已超过仪器设置的电流值，此时仪器则依所设定之电流流出。
7.3 严禁用焊锡丝、铜丝、电线和其他金属物体代替保险丝。
7.4 无过载。
7.5 为了防止瞬时电流过大，可加一个27000mF的电容。
7.6 清洁和维护仪器，并定期校准。
an8721pv3交直流功率测量仪操作规程

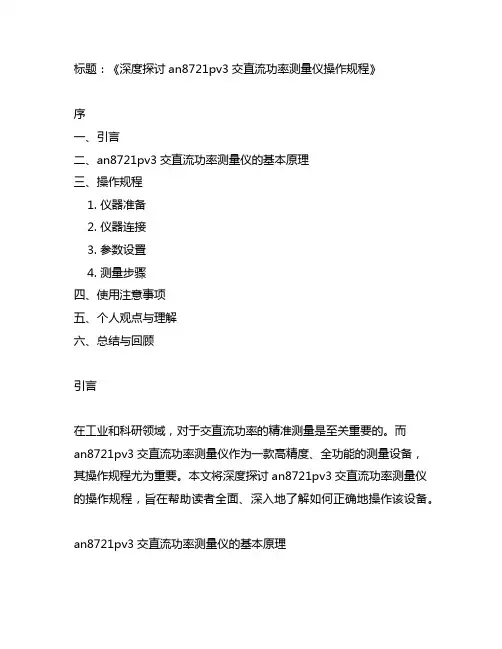

标题：《深度探讨an8721pv3交直流功率测量仪操作规程》序一、引言二、an8721pv3交直流功率测量仪的基本原理三、操作规程1. 仪器准备2. 仪器连接3. 参数设置4. 测量步骤四、使用注意事项五、个人观点与理解六、总结与回顾引言在工业和科研领域，对于交直流功率的精准测量是至关重要的。
而an8721pv3交直流功率测量仪作为一款高精度、全功能的测量设备，其操作规程尤为重要。
本文将深度探讨an8721pv3交直流功率测量仪的操作规程，旨在帮助读者全面、深入地了解如何正确地操作该设备。
an8721pv3交直流功率测量仪的基本原理在深入探讨操作规程之前，首先需要了解an8721pv3交直流功率测量仪的基本原理。
该仪器基于先进的数字信号处理技术，能够精确测量交、直流功率，并对功率进行实时显示和记录。
其核心原理是利用功率传感器对电流和电压进行采集，并经过内部算法计算得出功率值。
该仪器还具有多种功能模式和测量范围，可满足不同场景下的需求。
操作规程1. 仪器准备在使用an8721pv3交直流功率测量仪前，首先需要做好相关的准备工作。
包括对仪器本身的检查和保养，以确保其正常工作；同时也需要对待测电路或设备进行准备，确保其符合测量要求。
2. 仪器连接正确的仪器连接是保证测量准确性的关键步骤。
根据待测电路的特点和测量要求，选择合适的连接方式，并确保连接稳固可靠。
3. 参数设置在进行功率测量前，需要对an8721pv3交直流功率测量仪进行参数设置，包括选择测量模式、设定测量范围、校准功率传感器等。
合理的参数设置能够提高测量的精确度和效率。
4. 测量步骤根据待测电路的特点和测量要求，按照一定的步骤进行功率测量。
在测量过程中，需要注意实时监测仪器显示的数值，并对异常情况及时处理。
使用注意事项除了以上具体的操作规程外，还需要特别注意an8721pv3交直流功率测量仪的使用注意事项。
在测量过程中要避免高压高流接触，保证人身安全；在使用过程中要避免碰撞和摔落，保证仪器的正常使用寿命。
an8721pv3交直流功率测量仪操作规程
第一部分：an8721pv3交直流功率测量仪操作规程1.1 测量仪器介绍在进行an8721pv3交直流功率测量之前，首先需要了解该测量仪器的基本情况。
an8721pv3是一款专为交直流功率测量而设计的仪器，具有高精度、稳定性好等特点。
其操作界面简单直观，使用方便。
在进行测量之前，需要确保测量仪器的正常工作状态，包括电源供应、连接线路等方面。
1.2 测量仪器连接在进行an8721pv3交直流功率测量时，需要确保测量仪器与被测电路正确连接。
正确的连接方式可以有效保障测量结果的准确性。
在连接过程中，需要注意线路的接触是否牢固、连接是否正确，以及连接线路是否受到外界干扰等因素。
1.3 测量操作步骤在进行an8721pv3交直流功率测量时，需要按照以下步骤进行操作：1.3.1 打开测量仪器电源，并进行必要的预热操作；1.3.2 连接被测电路与测量仪器，确保连接正确；1.3.3 在测量仪器上设置相应的测量参数；1.3.4 开始进行功率测量，并记录测量结果；1.3.5 关闭测量仪器电源，并进行数据保存和清理工作。
1.4 结果分析与应用在完成an8721pv3交直流功率测量后，需要对测量结果进行分析，并根据实际需求进行相应的应用。
分析结果可以帮助我们了解被测电路的功率特性，为后续工作提供重要参考依据。
根据不同的应用场景，可以对测量结果进行进一步的处理，以满足不同的需求。
第二部分：个人观点和理解在进行an8721pv3交直流功率测量时，我认为需要遵循一定的操作规程，以保障测量结果的准确性和可靠性。
需要根据实际情况灵活运用测量仪器，结合具体的应用需求进行结果分析和应用。
只有这样，才能发挥测量仪器的最大效能，为实际工程和科研工作提供有力支持。
总结回顾：通过本文的分析，我们对an8721pv3交直流功率测量仪器的操作规程有了全面的了解。
正确的操作方法和分析应用可以帮助我们准确获取被测电路的功率特性，并为后续工作提供重要参考。
电压、电流功率测试仪操作规程
INSE/WI-1002-42
ቤተ መጻሕፍቲ ባይዱ第1版第0次修改
标题：电压、电流功率测试仪操作规程
共1页第1页
1、使用前先检查仪器线路的连接是否安全可靠，接通仪表电源，将电源开关由“关”置成“开”，并预热20分钟后开始测试。
2、把待测品放在检测台上，接上电源，然后接通负载开关，然后记录电压、电流功率、功率因数值，测试完毕，断开负载电源，取下样品负载，合格品流入下道工序，不合格品注明原因，放置在不合格品区。
3、爱护仪器，注意保持仪器清洁，每次开机必须预热20分钟，不要随意改变仪器的各设置参数，另打开电源前，确保仪表已可靠接地。
编写
日期
审核人
日期
交流、直流高压测试机设备操作说明书
16. 功放电路散热口，注意要保留空气流通的空间。
二﹑功能界面和參數說明﹕1.开机后，系统默认进入的是上次关机前最后一次使用的测量设定条件。
2.仪器出厂设定为单步、交流耐压、默认参数状态。
3.默认界面的默认光标是步骤;仪器的界面切换可以直接用四个功能键来直接切换，它们是测量显示（TEST）、测量设置（SETUP）、系统界面（SYSTEM）、文件处理（FILE）下面分别介绍界面的功能。
提示：在测量页面按复位键(RESET键)，仪器将保存当前的设置条件，供下次开机调用。
面板按键的基本功能说明：TEST（测试键）：让仪器进入测试等待状态，准备启动高压测试。
SETUP（设定键）：修改当前测试方案、测试项目、测试参数的界面。
关于测试方案的修改都在这个界面里完成。
（开机默认进入这个界面）SYSTEM（系统键）：测试安全和仪器工作模式相关的设定。
FILE（文件键）：测试方案的保存和调出界面，与数据存储器相关。
（方向键）：可以使光标在各参数之间自由移动。
屏幕右边软键：和功能显示区的内容配合，实现对光标选中对象的修改。
4.1. 测量设置(SETUP):界面示意如下：测试方案修改说明步骤: 1/1 测试步骤：当前设定项目序号/ 总测试项目数。
测试方案的项目标识，当前参数为测试方案的第几个项目/ 总共有几个项目。
按键功能中文说明F1 Insert 插入在本项目后增加一个新的测试项目。
本项目后面的项目会后移一位。
F2 Delete 删除删除当前的测试项目。
后面的项目会前移一位。
F3 New 新建新建一个空的测试方案（STEP），系统会自动新建一个默认测试项目。
编写自己的测试方案后注意保存。
F4 Up 上步访问当前显示步骤前面一步的参数。
F5 Next 下步访问当前显示步骤后面一步的参数。
F6 Channel 通道配置有多通道扫描的仪器可以通过此键直接将光标移动到通道1上进行设置。
ACW 当前测试步骤工作模式为交流耐压。
交直流通用电参数测量仪.pdf
使用前的准备
拆封和检查 本公司的产品是包装在一个使用泡绵保护的包装箱内，如果收到时的包装箱有破损，请检查机
器的外观是否有无变形、刮伤、或面板损坏等。 如果有损坏，请立即通知本公司或其经销商。并请 保留包装箱和泡绵，以便了解发生的原因。 我们的服务中心会帮您修护或更换新机。在未通知本公 司或其经销商前，请勿立即退回产品。 工作电源的需求和选择
电参数测量仪 说明书/User manual
功率计 功率分析仪 功率测量仪 功率测试仪 功率变送器 电参数测量仪 功率表 便携式功率计
交直流通用电参数测量仪
AD16xx 系列
型号 AD1600 AD1601 AD1603 AD1610 AD1620 AD1640
最大测量电流 0.6A 1A 3A 10A 20A 40A
● 不允许输入超过最大允许电流、频率。
● 保持工作环境干燥、无酸碱、易燃、易爆等化学物质和其它腐蚀性气体。
● 必须避免在野外的阳光直射、高温、潮湿和浓雾下使用和存储，这些会造成绝缘层的老化，
交直流电参数测试仪操作规程
1.功能说明
文件编号：SS/MPI-QA-004 版 别：A/0 文件类别：作业文件 页 次：1/1
文件名称：
交直流电参数测试仪操作规程 ① 电压显示窗口
② 电流显示窗口
③ 预置键
④ 增键 ⑤ 锁存键
⑥ 减键
⑦ 电源开关键
⑧ 功率因数显示窗口 ⑨ 频率显示窗口 ⑩ 功率显示窗口 ■ § 10 2.操作方法：
连接仪器电源及仪器背面被测负载电源的连接线（应带有开关的插座）。
2.1 2.2 按下电源开关接通电源，并伴有“嘀” 一声响，仪器预热
15min 状态。
估测或设定待测物件的电流、功率的量程或极限值，按“上限 /下线”按钮，设定待测物 件的电压、电流及功率的上限和下限值，按“增”或“减”来改变设置数值，当连续按“上 限/下线”键听到“嘀”声响，同时显示窗全部亮时，仪器进入待测状态。
2.3 2.4将待测光源的电源，插入背面负载的插座上，并将开关按下，使光源点亮进入稳态状态。
2.5调节测试所需的电压，并确保电压稳定后，稍时观察显示窗所显示的数值，记录测试结果。
当测量数值设有极限值时，若有参数窗口显示“ HHHH 或“ LLLL ”同时伴有报警声，表示被 测物件的某项参数“不合格”。
在报警状态下按减键⑥将取消报警，按增键④恢复报警（注 意上限必须大于下限，否则不报警） 警, 2.6测试完毕时，应先关断仪器电源开关，再拔下负载电源，并将仪器电源插头拔下。
编制：
审核： 批准： 日期：。
交直流高压测试仪设备操作说明书
12.频率：频率一般设定为50HZ。
13.当资料设置完成后按“FILE”键进入数据保存、加载、删除、复制、选择界面。此时按显示屏右侧快捷功能键“保存”键后选择“是”后输入所需保存的档案数字后再按“ENTER”确认键后即对所输入档案进行保存。
14.若需选取测试档案则需按“FILE”键进入数据保存、加载、删除、复制、选择界面。此时按光标移动键进行对所需测试档案进行选择后按显示屏右侧快捷功能键“加载”键后选择“是”后再按按显示屏右侧快捷功能键“退出”键后即返回测量显示界面。
5.若测试过程中遇到高压不良品时，此时需按下“STOP”停止复位键后方可进行正常测试。
四﹑注意事项﹕
1.确保连接电源为220V/50HZ电压。
2.操作者必需戴橡胶绝缘手套，座位下垫橡胶绝缘垫，以防高压电到。
3.仪器必需可靠接地。
4.测试时，仪器接地端子被测体要可靠相接，严禁开路。
5.切勿将输地线与交流电源线短路，以免外壳带有高压，造成危险。
三、操作步骤：
1.接通220V/50HZ电源﹐打开电源开关后显示屏亮。
2.选择所需测试档案，选择方式参照“资料的设置与编辑”。
3.显示屏开机后进入测量设置界面，此时需按下“TEST”键后进入测量显示界面。
4.将高压不良样品与良品样品放入相对应的测试治具上后按下“START”测试键后可对相对应的样品进行校正。校正OK后可对产品进行高压测试。
一﹑面板介绍﹕
1.POWER：电源开关；
2.STOP键：停止键。用来终止测试；
3.START键：用来启动测试；
4.LCD液晶显示屏：用来显示测量、设置画面；
5.快捷功能键：F1-F5对应LCD右侧的功能操作区域，实现快捷操作；
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2.3输出频率设置
频率可设置为50Hz或60Hz。
3.测试步骤
3.1将被测试产品的电源线插头连接在仪器的测试电压电源输出端；
3.2待VFD上数值稳定，开始检测,记录电流、功率的数值（功率值在+5%，-10%之间为合格，反之为不合格）；
核准
审查
拟定
3.3测试结束，将产品明确标示，分类摆放；
3.4更换被测试产品，重复1-3步骤进行测试。
4.注意事项
4.1操作者应熟悉交直流功率测试仪操作规程才可使用；
4.2操作者应戴绝缘手套，脚下垫绝缘橡皮，被测试产品放置在绝缘橡皮上；
4.3测试仪必须可靠接地；
4.4仪器使用手册上的其他注意事项。
5.表单
5.1《交直流功率仪点检表》FM-09-06*
1.操作准备
1.1交直流测量仪电源插头插上外接电源座；
1.2按下电源开机键﹤POWER﹥；
1.3测试接地线与仪器接地端连接良好；
1.4按照设备点检要求对仪器进行点检。
2.测试参数预制调节
参数范围可参考客户要求及相关产品认证要求
2.1测ห้องสมุดไป่ตู้电压设置
测试电压为被测试产品的额定电压，仪器使用时需要与电压调节器联合使用
