油浸式变压器着火如何处理?

一:着火原因

油浸式电力变压器有大量绝缘油,同时还有一定数量的可燃物,如纸张、棉纱、布、木材等,这些有机可燃物若遇高温、火花和电弧,都易引起火灾和爆炸,从而导致变压器存在火灾的危险性。一般引起变压器着火有以下几个原因:

1.由于变压器制造质量差,或检修失误,或长期过负荷运行时,是内部线圈绝缘损坏,发生短路。

2.接头连接不良,造成接触电阻过大,导致局部高温着火。

3.铁芯绝缘损坏,涡流增大,温度升高,引起内部可燃物燃烧。

4.用电设备发生短路或过负荷时,若遇变压器的保护装置失灵或设置不当等,都会引起变压器过热发生火灾。

5.变压器的油质劣化,或油箱漏油、缺油等,影响油的热循环,使油的散热能力下降,导致过热起火。

6.变压器遭受雷击,产生电弧或电火花引燃可燃物。

7.若动物跨接在变压器的高低压套管上,引起短路起火。

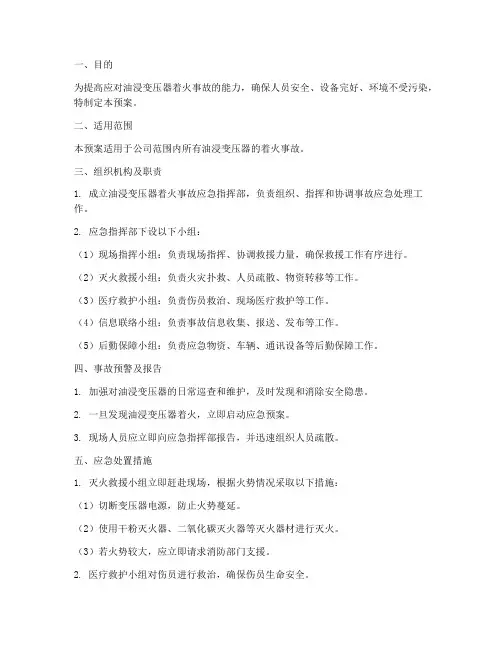

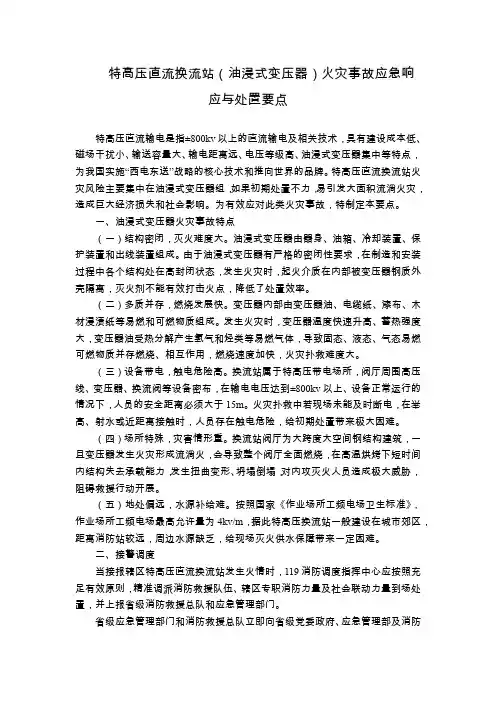

二:变压器着火处置

1.任何人员发现变压器着火马上报告当班管理者及岗位作业人员,报告时要讲清事故发生的地点、装置、部位等。

2.当值值班员迅速切除各侧电源,停止冷却器,同时向上级领导和调度汇报,联系消防部门支援灭火。

3.风电场负责人或当值值长组织人员用干粉灭火器,不能扑灭时可用泡沫灭火器灭火,不得已时用干砂灭火。地面上的绝缘油着火,应用干砂灭火。严禁使用水灭火。

4.灭火时现场灭火人员应戴防毒面具及绝缘手套,并注意勿使液体喷至带电设备上。

5.有防火保护装置的变压器,可自动切断电源并进行灭火,否则当值值班员手动投入防火保护装置进行灭火。

6.若油溢在变压器顶盖上面而着火时,风电场负责人或当值值值长组织人员打开下部油门放油至适当油位,若是变压器内部故障(差动保护和重瓦斯保护动作)引起着火时,则不能放油,以防变压器发生严重爆炸。

7.如果火势无法控制则下达放弃灭火命令,迅速组织全体人员撤离至警戒区域(火灾现场500米半径)意外。防止变压器爆炸,造成人员伤亡。联系当地消防部门协助救援,按照火灾报警要点汇报火情。派出车辆,引导救援车辆迅速进入火灾现场。

8.当地消防救援队伍到达现场后,交待现场危险因素,积极配合其共同实施应急救援行动。

9.如果发生人身伤害时,现场人员或急救人员根据不同的伤害性质进行现场急救措施(心肺复苏、外伤紧急包扎、搬抬防护),重伤员紧急送运最近医院进行救护。

三:防范措施

1.变压器不允许过载运行,加装过载保护。

2.要定期检查变压器铁芯的绝缘强度,发现问题及时解决。

3.在安装变压器穿缆式套管时应防止引线扭结,不得过分用力吊拉引线而使引线根部和线圈绝缘损伤。如引线过长或过短,应查明原因予以处理。检修时严禁蹬踩引线和绝缘支架。

4.变压器内部检查时,应拧紧夹件的螺栓、压钉以及各绝缘支架的螺栓,防止变压器在运行中受到电流冲击时发生绕组变形和损坏。

5.安装或检修中需更换绝缘部件时,应采用符合制造厂要求,并检验合格的材料和部件,并经干燥处理。

6.运行人员要对油位勤检查多观察。

7.仔细检查变压器线圈的接头焊点,发现不牢、虚焊,必须停运处理。

8.检查分接开关接点。操作时应将开关转换到位,检修时,应对螺栓逐个进行紧固,确认一切正确无误后,方可允许投入运行。

9.运行人员在巡视检查时,要注意变压器电压、电流、温度、油色、有无打火、声音异常等。

10.投运前对变压器油进行化验,合格后才能使用。

11.投运前要进行绝缘测试,合格后运行。

12.投运前要进行绝缘强度试验,试验合格投入运行。

变压器事故油池
