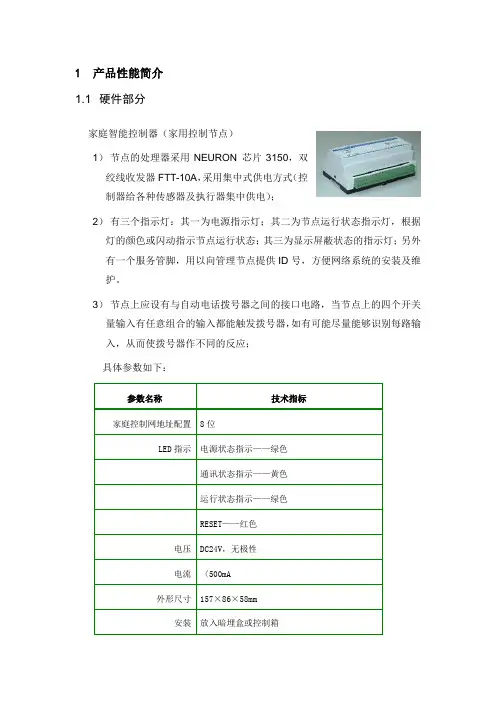

智能家居产品性能简介
1产品性能简介1.1 硬件部分家庭智能控制器（家用控制节点）1）节点的处理器采用NEURON 芯片3150，双绞线收发器FTT-10A，采用集中式供电方式（控制器给各种传感器及执行器集中供电）；2）有三个指示灯：其一为电源指示灯；其二为节点运行状态指示灯，根据灯的颜色或闪动指示节点运行状态；其三为显示屏蔽状态的指示灯；另外有一个服务管脚，用以向管理节点提供ID号，方便网络系统的安装及维护。
3）节点上应设有与自动电话拨号器之间的接口电路，当节点上的四个开关量输入有任意组合的输入都能触发拨号器，如有可能尽量能够识别每路输入，从而使拨号器作不同的反应；具体参数如下：参数名称技术指标家庭控制网地址配置8位LED指示电源状态指示——绿色通讯状态指示——黄色运行状态指示——绿色RESET——红色电压DC24V，无极性电流〈500mA外形尺寸157×86×58mm安装放入暗埋盒或控制箱工作环境温度：-45℃～65℃湿度：20%～90% RH1.2 软件部分A）应用程序应用程序实现模块化编程，对应于节点的各个管脚有标准化的定义，节点内部的输入管脚通过信号可触发相应的输出管脚，以驱动所连的执行机构；节点对外的网络变量应使用标准网络变量。
B）人机界面人机界面上能体现网络上的每一个网络变量，并能通过点击实现对网络变量的值进行确认功能，界面友好、操作简单简洁。
1.3 外围设备1.3.1LXY-3远传水表远传式水表是一种指针式水表的改进型产品，通过在指针式水表一次仪表的计数器上安装传感器，经导线将传感器送出的开关信号通过接口电路输入计算机系统中实现集中抄表管理。
本系列水表具有灵敏度高、性能稳定、抗干扰能力强、信号传输距离远等特点，可装配在任何口径旋翼、水平螺翼指针式水表上。
一次仪表特性与机械式水表相同，二次仪表的读数误差不应超过0.5%。
1.3.2DDS12型远传电表DDS12型电能表是采用专用集成电路，并应用表面安装技术的新一代电能记测仪表。
建筑设备监控系统网络及控制器
尼韦尔中国投资有限公司杨守权1 建筑设备监控系统网络结构的变化进入新世纪以来，建筑设备监控系统已经按照网络时代的要求实现了网络化。
LonWorks等各种现场总线、BACnet通信标准、工业以太网等，这些适用于组建网络的技术，实现着建筑设备监控系统开放系统的构建，实现着不同厂商产品之间的互联互换互操，实现着建筑设备信息控制一体化。
1.1 建筑设备监控系统三层网络结构欧洲标准CEN-MBS-TC2471998年12月，欧洲颁布了建筑设备监控系统的三层网络结构标准，其中引用了许多现场总线标准、BACnet通信标准等。
从1998年到2005年的7年时间里，与建筑自动化系统关系比较密切的一些现场总线标准和通信协议，都已经升级为美国标准或国际标准，反应了网络时代发展的潮流：现场总线网络、开放系统结构。
1.1.1 LonTalk 已成为美国标准ANSI/EIA 709（1999）。
1.1.2 LonMark IP852 信道（Tunneling of Component Network Data over IP Channels）,已成为美国标准ANSI/EIA/CEA-852（2004）。
1.1.3 BACnet已成为国际标准ISO 16484－5(2003)。
1.2 建筑设备监控系统逻辑上的三层网络结构适应网络时代要求的建筑设备监控系统，这个结构与欧洲标准是一致的：管理网络层（信息层）、控制网络层（自动化层）、现场网络层（仪表层）。
值得注意的是，在现场网络层上，出现了微控制器（专用控制器或称嵌入式控制器）、智能I/O模块、智能传感器、智能执行器和智能变频器，这些是嵌入式系统技术和总线技术发展的产物，国家标准《智能建筑工程质量验收规范》（GB 50339－2003）强调了变频器的应用。
1.3 建筑设备监控系统物理上的二层网络结构由于实际网络结构的构建，建筑设备监控系统网络逻辑上的三层结构，可以连接成为二层结构，即网络仅由以太网信息层和现场总线仪表层构成，其控制层已包括在现场层中。
火力发电厂的设备作用和各系统流程
火力发电厂的设备作用和各系统流程一、燃烧系统生产流程来自煤场的原煤经皮带机输送到位置较高的原煤仓中，原煤从原煤仓底部流出经给煤机平均地送入磨煤机研磨成煤粉。
自然界的大气经吸风口由送风机送到布置于锅炉垂直烟道中的空气预热器内，同意烟气的加热，回收烟气余热。
从空气预热器出来约250左右的热风分成两路：一路直截了当引入锅炉的燃烧器，作为二次风进入炉膛助燃；另一路则引入磨煤机入口，用来干燥、输送煤粉，这部分热风称一次风。
流淌性极好的干燥煤粉与一次风组成的气粉混合物，经管路输送到粗粉分离器进行粗粉分离，分离出的粗粉再送回到磨煤机入口重新研磨，而合格的细粉和一次风混合物送入细粉分离器进行粉、气分离，分离出来的细粉送入煤粉仓储存起来，由给粉机依照锅炉热负荷的大小，操纵煤粉仓底部放出的煤粉流量，同时从细粉分离器分离出来的一次风作为输送煤粉的动力，通过排粉机加压后与给粉机送出的细粉再次混合成气粉混合物，由燃烧器喷入炉膛燃烧。
二、汽水系统生产流程储存在给水箱中的锅炉给水由给水泵强行打入锅炉的高压管路，并导入省煤器。
锅炉给水在省煤器管内吸取管外烟气和飞灰的热量，水温上升到300左右，但从省煤器出来的水温仍低于该压力下的饱和温度（约330），属高压未饱和水。
水从省煤器出来后沿管路进入布置在锅炉别处顶部的汽泡。
汽包下半部是水，上半部是蒸汽，下半部是水。
高压未饱和水沿汽泡底部的下降管到达锅炉别处底部的下联箱，锅炉底部四周的下联箱上并联安装上了许多水管，这些水管内由下向上流淌吸取炉膛中心火焰的辐射传热和高温烟气的对流传热，由于蒸汽的吸热能力远远小于水，因此规定水冷壁内的气化率不得大于40％，否则专门容易因为工质来不及吸热发生水冷壁水管熔化爆管事故。
锅炉设备的流程一、锅炉燃烧系统1、作用：使燃料在炉内充分燃烧放热，并将热量尽可能多的传递给工质，并完成对省煤器和水冷壁水管内的水加热，对过热器和再热器管内的干蒸汽加热，对空气预热器管内的空气加热。
列控板块指示灯意义
主处理板（MPU）面板示意图S1：任务时钟1状态指示。
（闪烁）闪烁表示时钟1接收正常，非闪烁表示接收故障。
S2：任务时钟2状态指示。
（闪烁）闪烁表示时钟2接收正常，非闪烁表示接收故障。
D1~D5：系统异常代码指示。
系统正常工作时：D1亮表示与TU(轨道电路)连接正常；（常亮）D2亮表示与联锁连接正常；（常亮）D3亮表示与CTC连接正常；（常亮）D4亮表示与临站TCC连接正常。
（常亮）D5（灭灯）系统故障时D1~D5常亮表示故障诊断代码0~31。
Err：系统异常状态指示。
（灭灯）灭灯表示系统正常，常亮表示系统故障，此时需参照D1~D5故障诊断代码。
CF卡状态指示：Rd1：CPU1读卡动作指示。
（灭灯）闪烁表示CPU1正在读取CF卡，非闪烁表示CPU1停止读取CF卡。
Err1：CPU1读卡异常指示。
（灭灯）灭灯表示CPU1读卡正常，亮灯表示CPU1读卡故障。
Rd2：CPU2读卡动作指示。
（灭灯）闪烁表示CPU2正在读取CF卡，非闪烁表示CPU2停止读取CF卡。
Err2：CPU2读卡异常指示。
（灭灯）灭灯表示CPU2读卡正常，亮灯表示CPU2读卡故障。
RESET:复位键，仅用于系统调试。
系统运行中严禁使用。
COM：系统调试接口安全监视板（VSU）Array U1：CPU1状态指示U2：CPU2状态指示，U1和U2指示灯定义相同5V：5V电源状态指示（灭灯）灭灯表示检测正常，亮灯表示检测故障。
24V：24V电源状态指示（灭灯）灭灯表示检测正常，亮灯表示检测故障。
A LL：完整性状态指示（灭灯）亮灯表示检测正常，灭灯表示检测故障。
R LY：安全电源状态指示。
（灭灯）亮灯表示检测正常，灭灯表示检测故障。
L1：任务时钟1状态指示闪烁表示生命信号1接收正常，非闪烁表示接收故障L2：任务时钟2状态指示闪烁表示生命信号2接收正常，非闪烁表示接收故障L3：任务时钟3状态指示闪烁表示生命信号3接收正常，非闪烁表示接收故障注：L1、L2、L3平时交替闪烁L4（备用）：任务时钟4状态指示（灭灯）闪烁表示生命信号4接收正常，非闪烁表示接收故障Syn1：同步时钟1状态指示闪烁表示同步时钟1发送正常，非闪烁表示发送故障Syn2：同步时钟2状态指示闪烁表示同步时钟2发送正常，非闪烁表示发送故障Syn1 和Syn2交替闪烁面板示意图CAN网络通信卡（CIU）面板示意图S1：任务时钟状态指示闪烁表示任务时钟1接收正常，非闪烁表示接收故障。

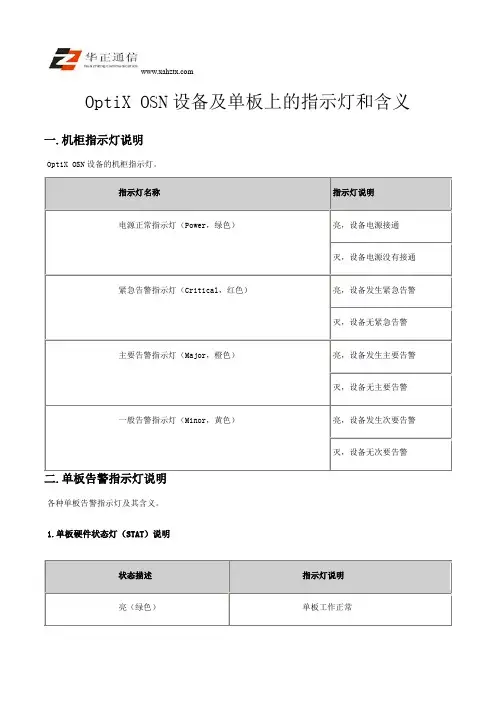

OptiX OSN设备及单板上的指示灯和含义
OptiX OSN设备及单板上的指示灯和含义一.机柜指示灯说明OptiX OSN设备的机柜指示灯。
指示灯名称指示灯说明电源正常指示灯（Power，绿色）亮，设备电源接通灭，设备电源没有接通紧急告警指示灯（Critical，红色）亮，设备发生紧急告警灭，设备无紧急告警主要告警指示灯（Major，橙色）亮，设备发生主要告警灭，设备无主要告警一般告警指示灯（Minor，黄色）亮，设备发生次要告警灭，设备无次要告警二.单板告警指示灯说明各种单板告警指示灯及其含义。
1.单板硬件状态灯（STAT）说明状态描述指示灯说明亮（绿色）单板工作正常状态描述指示灯说明亮（红色）单板硬件故障灭单板没有电源输入2.业务激活状态灯（ACT）说明状态描述指示灯说明亮（绿色）业务处于激活状态，单板正在工作。
灭业务处于非激活状态。
3.单板软件状态灯（PROG）说明状态描述指示灯说明亮（绿色）FLASH中单板软件或FPGA存储加载正常，或者单板软件初始化正常。
100毫秒亮100毫秒灭（绿色）正在向FLASH中加载单板软件或向FPGA中加载FPGA软件。
300毫秒亮300毫秒灭（绿色）单板软件正在初始化，正处在BIOS引导阶段。
亮（红色）FLASH中单板软件或FPGA丢失，加载单板软件不成功，初始单板软件化不成功。
灭没有电源输入。
4.业务告警指示灯（SRV）说明状态描述指示灯说明亮（绿色）业务工作正常，没有任何业务告警产生。
亮（红色）业务有紧急或主要告警。
亮（黄色）业务有次要和远端告警。
灭没有配置业务且没有告警，或没有电源输入。
5.同步时钟状态灯（SYNC）说明状态描述指示灯说明亮（绿色）时钟工作在自由振荡方式，且没有设置系统时钟优先级表（系统时钟优先级表默认只有内部源）。
时钟工作在跟踪模式，并且正在跟踪优先级表中除内部源以外的其他时钟源。
亮（红色）已经设置了系统时钟优先级表，但是除内部源外，表中的其他时钟源都已经丢失，时钟工作在保持模式或者由振荡模式。
IC上各个引脚对应的英文是什么意思，像CS？
IC上各个引脚对应的英文是什么意思，像CS？看你爱学习，我传点资料给你。
VCC-- C=circuit ，线路的意思，指连接到一个完整电路的电源输入正端。
为直流电压。
在主板上为主供电电压或一般供电电压。
例如一般电路VCC3--+3V供电。
VCC3: 3.3V VCC25: 2.5V VCC333: 3.3V VCC5: 5V VCC12: 12V VCORE: CPU核心电压(视CPU OR 电压治具而定)VDD-- D=device，应该说是连接到元件的意思，如：指某IC的工作电压，不排除部分IC同时接VCC、VDD。
只是一个通称。
普通的IC电源,可能+3V, +1.5V之类，例如数字电路正电压、门电路的供电等。
VDDQ--需要经过滤波的电源,稳定度要求比VDD更高,VSS--地、负电源端、公共点，S=series，指供电的负极，一般是0伏电压或电压参考点GND--地VEE：...同上...都有GND的意思（ground)供电电压一般都标为Vdd,VccVID--是CPU电压识别信号。
以前的老主板有VID跳线,现在的一般没有，CUP工作电压就是由VID来定义。
通过控制电源IC输出额定电压给CPU。
VTT--是AGTL总线终端电压（有VTT1.5V、VTT2.5V）,针对不同型号的CPU有1.8V，1.5V，1.125V.测量点在cpu插座旁边,有很多56的排阻,就是它了。
CS--片选CAS--行选通RAS--列选通RESET--复位CLK--时钟SCLK--串行时钟A或SA--地址线SYNC--串行同步SDATA--串行数据VDIMM--内存槽的电源。
5VSB--5V待机电源,待机电源是指电脑未开机,但插着外部电源,主板上有一部分供着电,可以做唤醒等作用的电，SB=stand by--待机。
3VSB--3V待机电源主板有+5VSB,+3VSB, +3V,+5V,+12V,+5V_DUAL(USB)。
【lon指标】Lon总线多点I-O智能节点的开发
【lon指标】Lon总线多点I-O智能节点的开发Lonworks现场总线由美国Echelon公司于1993年推出，由于其开放的网络操作系统、标准的网络通信协议、丰富的介质接口模板、支持多种介质之间相互通信等特点，在工业控制领域得到了广泛响应。
目前已有多种支持Lonworks技术的芯片，Echelon公司的神经元芯片NeuronC31是一种集3个8位CPU 及网络通信协议（LonTalk协议）为一体的芯片。
采用该芯片构成的智能节点在Lonworks现场总线控制网络中起着举足轻重的作用，它能使现场设备之间相互通信，快速地交换信息，以满足系统实时监控的要求。
但由于3150神经元芯片只提供11个通用I/O口，不能满足采集量和控制量要求较多的现场设备的要求，因此研究和开发基于神经元芯片的多点I/O的智能节点，是一项有意义的工作。
1NeuronC3150神经元芯片的特点NeuronC芯片既是Lonworks技术的核心也是智能节点的核心，目前由Toshiba和Motorola两家公司生产，主要包括NeuronC3150和NeuronC3120两种系列。
3150芯片中包括E2PROM和RAM存储器，同3120芯片区别在于它无内部ROM，但具有访问外部存储器的接口，寻址空间可达64Kbyte。
从这一点来说，3150比3120在节点开发上具有更好的灵活性。
3150芯片内部带有3个8位微处理器：一个用于链路层的控制，另一个用于网络层的控制，第三个用于执行用户的应用程序。
该芯片还包含11个I/O口和完整的LonTalk通信协议，它同时具有通信和控制功能。
2基于神经元芯片智能节点的开发方法基于神经元芯片开发的智能节点具有结构简单、成本低等优势，其开发方法可分为两种：（1）基于控制模块的硬件设计方法。
采用这一方法的优势是可缩短产品的开发周期，因为控制模块通常都集成了神经元芯片、Flash程序存储器、收发器以及RAM等，用户只需设计自己的应用电路即可完成节点开发。
LED灯状态说明
境温度接近、超过人体温度或在极低温环境时，微处理器会转换到增强型工作模式，即使在非
常恶劣的环境温度下仍能获得最佳的捕获性能；保障探测器能可靠工作。
◆ 输入电压:7.5 to 16V/DC,14mA
◆ 报警输出:常闭/常开触点输出(励磁A型继电器)。触点最大负载:30VDC/150mA
◆ 防拆开关:NC常闭触点、负载:24VAC/ 500mA最大。
在IRC模式下，MCU会自动监察微波技术或红外技术的工作状态，在任一技术失效时电路会 自动转至另一技术继续工作。
提示: 为保障探测器正常工作，每半年应对探测器进行一次检查。
防拆保护开关 LED
微波传感器
IRC Mode OFF IRC Mode ON
LED 开/关
报警继电器ຫໍສະໝຸດ 灵敏度调节电位器 被动红外传感器
安装使用说明书
DT-220T/TC系列微波/被动红外探测器
99DT10000001 Ver:1.02
安装使用说明书 DT-220T/ TC系列微波/被动红外探测器
特性
◆ 内置微处理器:微波/被动红外及A.I.微处理器智能鉴证三技术探测器。
◆ IRC工作模式选择:选择IRC工作模式时，内置的微处理器芯片会自动监控微波和被动红外技术
◆ 微波中心频率:10.515 ~ 10.535GHz，微波共分三个中心频点。
◆ 抗白光干扰:12,000Lux
◆ 抗射频干扰:50V/m,10MHz ~ 1,000MHz
◆ 应用环境:使用环境温度-25℃至+45℃(-25°F至113°F)，相对湿度5~95%
◆ 被动红外视区: DT-220T/TC系列标准菲尼耳透镜 22远视区
选择irc工作模式时内置的微处理器芯片会自动监控微波和被动红外技术的工作状态当其中一种探测技术出现故障时探测器会自动转换到另一种探测器技术继续工作
3150 3120lonworks总线使用芯片
master时钟输出
数字量I/O
通用I/O；SPI slave数据输入；SPI master数据
输出
数字量I/O
通用I/O；SPI slave数据输入；SPI master数据
输出
I/O
双向数据总线
输出
用于对外部存储器进行读/写控制输出
输出
用于对பைடு நூலகம்部存储器使能时钟控制输出
输出
存储器地址输出端口
PL3120-E4T10 38 TSSOP管脚编号
品、电力线对讲电话设备、电动机噪音、电子镇流器、
调光器以及其他通常的噪声干扰场合能可靠运行。智能
收发器可以通过低成本的外部耦合电路在任何 AC 或者 DC 输电干线上（或无源的双绞线）通信。
PL 3120 智能收发器主要针对极低成本的应用，应 用程序代码少于 4K 字节，不需要外部存储器，并且使 用超小型 38 TSSOP 封装。这个芯片包括 4K 字节的 EEPROM 和 2K 字节的 RAM，并且神经元系统固件存 储在片上 ROM 中。PL 3150 智能收发器主要面向需要 多至 58K 字节外部存储器（16K 字节用于神经元系统固 件）的应用并使用 64LQFP 封装。这个芯片包括 0.5K 字节的 EEPROM 和 2K 字节的 RAM。
PL 3120 和 PL 3150 电力线智能收发器数据手册
S各模块指示灯含义
S各模块指示灯含义————————————————————————————————作者：————————————————————————————————日期：SINAMICS S120的指示灯S120的各个模块都带有LED指示灯，以实时反映出设备的运行状态，下面分别介绍一下控制单元（CU320）、整流模块（ALM与SLM）、电机模块的指示灯含义。
1. 控制单元（CU320）的LED指示灯含义LED灯颜色状态原因解决办法RDY （READY）- 关闭没有上电-绿色连续的准备好运行，模块操作就绪并有发生循环的Drive-CLiQ通信-闪烁（2Hz）CF卡正在写- 红色连续的装置至少存在一个故障清除故障闪烁（0.5Hz）启动故障（例如，固件不能上装给RAM）检查CF卡是否正确插入；或替换控制单元，再上电绿色/ 红色闪烁（0.5Hz）控制单元CU320就绪，但没有软件授权获得授权橙色连续的Drive-CLiQ通讯建立-闪烁（0.5Hz）固件不能上装给RAM检查CF卡是否正确插入；或替换控制单元，再上电DP1（PROFIBUS cyclic operation）- 关闭没有发生周期性通讯-绿色连续的正在进行周期性通讯-闪烁（0.5Hz）没有完整的周期性通讯：•主站没有传送设定值•同步操作中没有传送全局控制或主站生命周期-红色连续的周期性通讯受到干扰清除故障OPT （OPTION）- 关闭没有上电；模块没有就绪或选件板没安装-绿色连续的选件板就绪-闪烁（0.5Hz）取决于使用的选件板-红色连续的模块至少有一个故障；或上电后选件板没有就绪清除故障MOD- 关闭保留- 绿色连续的保留- 表1.1 CU320的LED指示灯2. 整流模块（ALM）的LED指示灯含义LED灯颜色状态原因解决办法READY - 关闭装置供电电压不在允许的范围内-绿色连续的装置操作就绪，并有周期性的Drive-CLiq 通信-橙色连续的正在建立Drive-CLiQ通信-红色连续的组件存在至少一个故障-绿色/红色闪烁（2Hz）正在下载固件；通过LED的组件识别被激活-DC LINK- 关闭装置供电电压不在允许的范围内- 橙色连续的直流母线电压在允许的范围内（只在运行就绪情况下）- 红色连续的直流母线电压不在允许的范围内（只在ALM运行就绪的情况下）- 表1.2 ALM的LED指示灯3. 整流模块（SLM）的LED指示灯含义LED灯颜色状态原因解决办法READY- 关闭装置没有供电电压，或不在允许的范围内-绿色连续的装置操作就绪-红色连续的发生过温，过流切断主开关诊断故障，并承认清除故障DC LINK - 关闭装置没有供电电压，或不在允许的范围内-黄色连续的直流母线电压在允许的范围内-红色连续的直流母线电压不在允许的范围内；供电出现故障检查供电电压注：此表适用于5kW和10kW的SLM表1.3 SLM的LED指示灯4. 电机模块（Motor Module）的LED指示灯含义LED灯颜色状态原因解决办法READY- 关闭装置没有供电电压不在允许的范围内- 绿色连续的装置操作就绪并建立了周期性的Drive-CLiQ通信- 橙色连续的正在建立Drive-CLiQ通信- 红色连续的组件存在至少一个故障- 绿色/红色闪烁（2Hz）正在下载固件；通过LED的组件识别被激活-DC LINK- 关闭装置供电电压不在允许的范围内- 黄色连续的直流母线电压在允许的范围内（操作就绪时）- 红色连续的直流母线电压不在允许的范围内（操作就绪时）- 表1.4 Motor Module的LED指示灯。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Service脚及LED指示灯含义
服务引脚用于配置、安装和维护LonWorks节点。
服务引脚既可作输入也可作输出。
输入和漏极开路输出交替，频率是76Hz，波形占空比是50％。
作输出时,能吸收20mA的电流，通过一个低电平，来点亮一个外接的LED。
1.作为输出引脚时：
（1）LWD灯亮表示该节点没有应用代码或芯片已坏。
（2）LED以1/2Hz的频率闪烁表示该节点处于未配置状态（节点还没有被配置网络地址信息）。
（3）从上电起，若LED全亮或全暗，则说明节点有硬件故障。
（4）在上电或复位时，若LED先亮后暗，然后持续亮，则可能是节点无应用程序或是应用程序和固件不匹配。
（5）LED闪动时，则意味着节点还没有配置好。
2.作为输入引脚时：
（1）输入低电平使神经元芯片传送一个48尾的Neuron ID网络管理信息。
（当给服务引脚输入低电平时，将引起Neuron芯片在网上发送一个包含48位Neuron ID的网络管理消息，网络管理设备将使用该消息中包含的信息来安装及配置该节点。
）
服务（SERVICE）引脚在NEURON芯片中起着非常重要的作用，在设备配置、安装和维护时需要使用该引脚。
该引脚既可作输入，也可作漏极开路输出。
当其作为输出时，它能吸收20mA电流用于驱动一个LED（称为SERVICE灯）；当其用作输入时，它有一个可选的片内上拉电阻使输入能被拉高为高电平而进入无效状态。
LED灯用来指示设备的状态，当应用程序未消灾时，LED 灯长亮；当设备NEURON芯片存储区内有应用程序但还未配置网络信息时，LED灯闪烁，频率是0.5Hz；若设备已配置网络信息则LED灯关闭。
下表列出了电路上LED灯的状态。
复位时，服务引脚的状态不确定。
服务引脚的上拉电阻默认是使能。
如何配置网络状态：
在LONWORKS网络组建和安装中，首先必须将各个设备物理地通过通信媒体（如双绞线、电力线）连接到网络上，但这仅仅提供了设备接收和发送信息的信道，还没有提供设备属于哪个系统，应该与什么设备共享数据，所以还需要说明这些设备的相关网络信息，这个过程称为设备的启动。
设备启动可通过将NEURON芯片的服务引脚接地来完成，首先将
需要启动的设备通过网络线与网络管理器相连，当服务引脚接地时，设备会在网上发送一个含有NEURON芯片48位ID 值的网络管理报文，网络管理器将使用该报文中包含的信息来配置该设备的网络信息，为其制定一个逻辑地址，将其安装到网络上，以便能够和网络上的设备通信。
将按键开关K闭合，可将服务引脚接地，网络管理器既可对该NEURON芯片所在的设备进行配置。
