一阶PMD模拟器的仿真实现
2. 单模光纤的偏振模色散
本章首先对单模光纤及其偏振特性作了描述，其次介绍了有关偏振模色散（PMD）的
-1-
有关理论，包括 PMD 的起因、模式耦合的影响等。指出了双折射是引起 PMD 的首要原因， 说明了光纤材料的形状、应力、弯曲、扭转及电磁场等因素都能导致双折射。而模式耦合则 是影响 PMD 的一系列特性（例如 PMD 与长度的依赖关系等）的重要原因。
1. 引 言
光纤具有极宽的带宽,是一种理想的传输介质 ,但在光纤通信系统中,限制信号在通信容 量和传输距离方面的因素主要有两个:一是色散,二是损耗。色散的存在,将极大地限制光纤的 传输容量和传输距离;光纤中各种损耗,限制了信号的无中继传输距离。近些年来,随着色散位 移光纤的使用和色散补偿技术的应用,色散问题已经得到了解决,通信容量已经得到了极大的 提高;掺饵光纤放大器( EDFA) 的使用,使损耗问题得到了解决。 这两种技术的应用,使得光通 信系统向着长距离高速度大容量方向发展。 光纤中的偏振效应,在四十多年前就已经被观察到,但一直没有得到充分研究。近些年来, 由于光纤通信新技术的应用,特别是光时分复用(OTDM) 、 光波分复用(WDM) 和光密集波分 复用(DWDM) 技术的应用,再加上市场的巨大推动力,使传输速率已达到几十甚至几百 Gb/ s 。在这样高的系统中 , 使得原本微小的偏振效应 [1], 包括偏振模色散 ( PMD – polarization mode dispersion) 和与偏振有关的损耗(PDL - polarization - dependent loss) 等,在传输过程中 得到积累后,成为限制高比特率长距离传输的主要因素, 例如国际上报道 400Gb/s 的高速系统，在传输 40km 后脉宽由最初的 0.98ps 展宽到 2.3ps，而对一阶和高阶色散 补偿以后，脉宽仍展宽到 1.0ps。但是目前还没有十分有效的解决办法。 PMD 在数字系统中造成脉冲失真变形，使误码率增高，限制系统的传输带宽；在模拟 这些实际问题的出现使 PMD 通信中产生高阶畸变效应和偏振依赖损失， 导致非线性效应[2]。 研究迅速成为光纤通信技术的前沿课题之一。目前国际电信联盟（ITU-T）也正在致力于制 定光纤中偏振模色散的一系列标准和规范。形势表明，对 PMD 进行理论和试验研究已经是 迫在眉睫的课题。 实验过程中若采用实际光纤，势必需要很长的光纤（至少几十公里甚至几百公里）才能 出现明显的 PMD 效应，很不方便；并且由于 PMD 的随机性，对于较大的色散值（瞬时值 用差分群时延即 DGD 值表示），因其出现的概率小，不易出现，导致不易甚至无法测试系 统性能， 所以根据实际光纤 PMD 的统计特性， 有必要设计 PMD 仿真器。 当前国内外对 PMD 的研究有众多仿真模型，总体上根据 PMD 仿真器不同的设计思想可以分为三大类：简单结 构的仿真器，随机旋转级联型仿真器以及确定型旋转级联型仿真器[2]。
∆β = β s − β f =
2π ns
λ
−
2π n f
λ
=
2π ns − n f
(
λ
) = 2π∆n
λ
(1)
−7 n
其中 λ 是真空中光的波长 , ∆n 是光纤截面上有效折射率的差 , 典型取值范围是 10 到 10
−5 n
, ∆n 越大则 ∆β 越大, ∆β 的大小用来表示光纤双折射的大小。
引起单模光纤双折射现象有多种原因,主要有以下5种情况,如图3 所示。 图2.2.1 (a) 表示 拉丝过程中内部应力不均匀引起的双折射,(b) 为纤芯内部的残余应力引起的双折射,这两种 为光纤本身所固有称为本征双折射;(c)为包层侧向应力引起的双折射,(d)为光纤受到外部扭 转力矩引起的双折射,(e)为光纤弯曲引起的双折射,后三种是成缆过程或铺设过程中外部环 境的变化引起的,可看作外界的微扰引起的,称为非本征双折射。
由上可知,偏振模色散PMD在空间上表现为同一个脉冲的两个偏振状态,经传输后空间 位置错开了一定的距离L;在时间上表示为同一脉冲的两个偏振态,在光纤内传输到同一位置 处所用的时间差,即群时延差DGD(Differential Group Delay) 。DGD 可以公式表示为DGD = n × L / c ,其中n为光纤的有效折射率,c为真空中的光速,L为脉冲两偏振态之间错开的空间 间隔,DGD的单位为ps ;DGD 对多个波长测量的平均值即为所说的单ห้องสมุดไป่ตู้光纤的偏振模色散即 PMD,也称为一阶偏振模色散。偏振模色散的大小服从麦克斯韦分布律。PMD并不能精确表 征单模光纤偏振模色散性能的好坏,要精确表示就必须引入偏振模色散系数,该系数表示一个 单位的光纤所对应的PMD。在短距离的单模光纤中,由于模式间耦合效应很小,光纤的PMD 系数为DGD/ L ,单位是ps/ km 。在长距离的单模光纤中,由于模式间耦合效应很强,此时的偏 振模色散系数表示为DGD/ L ,单位是ps/
一阶 PMD 模拟器的仿真实现
路安琼
北京邮电大学，北京 (100876)
E-mail：anqionglu@
摘 要：光纤通信线路的偏振模色散(PMD)已成为高速、长距离光纤通信系统发展的主要障 碍之一,其特性、测量以及补偿方法的研究成为目前光纤通信的研究热点之一。本文系统地 研究了有关偏振模色散的一些理论,重点讨论了单模光纤的偏振模色散,包括 PMD 的起因及 模间耦合的影响. 利用蒙特卡洛法对随机旋转级联型偏振模色散仿真器的特性进行了数值 模拟，分析比较了光纤段的长度、段数、级联角度不同的条件下，链路的群时延差（DGD） 分布特性。 关键词：保偏光纤，群时延差，琼斯矩阵，模式耦合，偏振模色散仿真器
2.4 PMD 对传输系统的影响
PMD对传输系统的影响与色度色散(CD)是相似的, 尽管它们导致脉冲展宽的机理有所 不同。但因PMD比CD小3个数量级( 标准单模光纤在1550nm和典型5nm的光谱宽度下, CD 大约为1ns/km ,而PMD系数大约为0.1～ 0.3ps/
km )。这个比较不完全正确, 因为PMD 系
对长光纤( l>>h ),式3右边括号内的值约等于2l/h,此时模式耦合增多,快和慢的偏振模之
∆τ = PMDnon −couple • hl
2.3.2 模式耦合对 PMD 的其它影响
( 4)
模式耦合不仅是简单地决定了PMD 与光纤长度的关系,而且还是PMD对温度等环境条 件、光源波长的轻微波动等都很敏感的重要原因。同等条件下,较强的模式耦合对应着较小 的偏振模色散。
-4-
PMD分别为10ps和2.5ps,作为对系统总的PMD的要求, 它应有一部人分配给系统的掺铒光纤 放大器(EDFA)和色散补偿模块(DCM)。 至此我们所谈的都是一阶PMD系数(PMD 1 )对系统 的限制。 随着光纤通信系统向高速率、 长距离和 DWDM 发展,PMD 对系统性能的影响不容忽视。 为此 IEC 已提出了一个关于光缆链路 PMD 系数设计值
理想圆形纤芯 椭圆形纤芯
x x
x
y
和 HE11
y
HE11x
HE11 y
图 1 单模光纤纤芯的截面图及其内部传输光的两个正交的 HE11 模式
y
单模光纤中的一阶偏振模色散,表现为两偏振态在传输过程中具有不同的时延,从而引起 信号脉冲展宽,如图 2 所示。图(a)为输入光脉冲序列,脉冲 1 的后沿与脉冲 2 的前沿的时间 间隔为 ∆t ;图(b)和图(c)表示脉冲信号经光纤传输前后的演化情况,由图(b)可以看出,传输前 脉冲 1 的两个偏振态中心重合,脉冲 2 的两个偏振方向的中心也重合;(c)图表示经光纤传输 后某一时刻的情况,可以看出每一个脉冲的两个偏振态之间将错开一定的距离 L ,输出脉冲为 两偏振态的叠加,从而使输出脉冲展宽,如图(d);(d)表示输出的光脉冲序列,将输出、输入脉冲 比较可以看出偏振模色散所造成的影响,其一就是使脉冲 1 后沿与脉冲 2 前沿之间的时间间 隔变小即 ∆t ′ < ∆t ,到一定程度时将引起误码率的明显增高;后果之二是,由能量守恒可知脉冲 展宽后脉冲振幅将减小,这将限制信号的传输距离。
2.1 单模光纤中的偏振模色散
光在光纤中传输时，由于边界的限制，其电磁场解是不连续的。这种不连续的场解称为 模式。只能传输一种模式的光纤为单模光纤；能同时传播多种模式的光纤为多模光纤。多模 光纤中， 由于不同模式的光的偏振态随机分布， 使得光纤端面输出的光的偏振态呈现自然光 的特点，因此一般不考虑多模光纤的偏振特性。光纤的偏振特性只存在于单模光纤中。 在理想的情况下，单模光纤的模式矢量场可以是 E= et ix 或 E= et i y 。从偏振的角度看， 单模光纤中实际上可以传输两个相互垂直的模式，它们有相同的传播常数，彼此简并，因此 可以看成一个单一的偏振电矢量。然而，在实际的单模光纤中,由于其横截面几何形状和折 射率分布都不是圆对称的,内部存在双折射现象,因此其内部传输的光并不是严格意义上的单 模,而是两个互相正交的 HE11 偏振模——即 HE11 模和 HE11 模,如图 1 所示。这两个正交模 式在光纤中传播时具有不同的相位和群速度;只有在圆对称的单模光纤中, HE11 才会简并成具有相同相位和相同群速度的 HE11 单模[1]。
-2-
(a) ∆t 表示脉冲 1 后沿与脉冲 2 前沿的时间间隔 (b)传输前,单模光纤内同一时刻两脉冲及其偏振态的空间位置 (c)光纤传输后,同一脉冲的两偏振态空间位置将错开 L 距离 (d) 经光纤传输后输出后的脉冲形状和脉冲前后沿的时间间隔
图 2 脉冲信号的传输、展宽及偏振模色散的产生情况
数和长度是平方根的关系, 所以PMD对中小距离的低速率系统的影响是可以忽略不计的。 1993年以前光缆制造商并不对成缆光纤的PMD作什么规定。但随着光纤传输系统向长距离、 高速率和DWDM(密集波分复用) 发展, PMD的影响就不可忽视了。我们一般以一个比特周 期的1/10作为最大的可忍受的PMD 极限。 按10%原则, 得出10Gb/s和40Gb/s的系统能忍受的
机械工程控制理论基础 实验报告 附小结与心得
《机械控制理论基础》——实验报告班级：学号：姓名：目录实验内容实验一一阶环节的阶跃响应及时间参数的影响P3 实验二二阶环节的阶跃响应及时间参数的影响P9 实验三典型环节的频率特性实验P15 实验四机电控制系统的校正P20 实验心得…………………………………………P23实验一 一阶环节的阶跃响应及时间参数的影响● 实验目的通过实验加深理解如何将一个复杂的机电系统传递函数看做由一些典型环节组合而成，并且使用运算放大器来实现各典型环节，用模拟电路来替代机电系统，理解时间响应、阶跃响应函数的概念以及时间响应的组成，掌握时域分析基本方法 。
● 实验原理使用教学模拟机上的运算放大器，分别搭接一阶环节，改变时间常数T ，记录下两次不同时间常数T 的阶跃响应曲线，进行比较（可参考下图：典型一阶系统的单位阶跃响应曲线）。
典型一阶环节的传递函数：G （S ）=K （1+1/TS ） 其中： RC T = 12/R R K =典型一阶环节的单位阶跃响应曲线：● 实验方法与步骤1）启动计算机，在桌面双击“Cybernation_A.exe ”图标运行软件，阅览使用指南。
2）检查USB 线是否连接好，电路的输入U1接A/D 、D/A 卡的DA1输出，电路的输出U2接A/D 、D/A 卡的AD1输入。
检查无误后接通电源。
3）在实验项目下拉框中选中本次实验，点击按钮，参数设置要与实验系统参数一致，设置好参数按确定按钮，此时如无警告对话框出现表示通信正常，如出现警告表示通信不正常，找出原因使通信正常后才可继续进行实验。
● 实验内容1、选择一阶惯性环节进行实验操作由于一阶惯性环节更具有典型性，进行实验时效果更加明显。
惯性环节的传递函数及其模拟电路与实验曲线如图1-1： G （S ）= - K/TS+1RC T = 12/R R K =2、（1）按照电子电路原理图，进行电路搭建，并进行调试，得到默认实验曲线图1-2图1-2（2）设定参数：方波响应曲线（K=1 ；T=0.1s ）、（K=2；T=1s ），R1=100k Ω 3、改变系统参数T 、K （至少二次），观察系统时间响应曲线的变化。
实验17 RC一阶电路动态特性的仿真
实验17 RC 一阶电路动态特性的仿真一、实验目的1．通过模拟仪器测试RC 电路的充放电特性。
2．通过模拟示波器观察微分电路和积分电路的波形，进一步熟悉其特性。
3．练习使用EWB 仿真软件进行电路模拟。
二、实验原理与说明1．RC 电路充放电如图2-17-1所示。
图2-17-1 RC 充放电电路电容具有充放电功能，充放电时间与电路时间常数RC =τ有关。
2．脉冲方波电源作用下RC 一阶电路响应波形的测量RC 一阶电路如图2-17-2所示，其电源为如图所示方波信号。
图2-17-2当R 、C 取不同的值时，使电路时间常数RC =τ随之变化，则输出信号U R 0及U C 的波形也随着τ的不同而改变。
3．一阶RC 微分电路当τ足够小，即/2T τ ，就构成微分电路，从电阻端输出的电压与输入电源电压之间呈微分关系，如图2-17-3。
图2-17-3 RC 微分电路4．一阶RC 积分电路而当τ足够大，即/2T τ ，就构成积分电路，从电容两端输出的电压与输入电源电压之间呈积分关系，如图2-17-4。
图2-17-4 RC 积分电路三、实验内容与步骤1．RC 电路的充放电特性测试（1）在EWB 的电路工作区按图2-17-1连接电路并存盘。
注意要按自己选择的参数设置。
（2）选择示波器的量程，按下启动\停止开关，通过空格键使电路中的开关分别接通充电和放电回路，观察不同时间常数下RC 电路的充放电规律。
（3）该实验要求同学自行选择合适的电路参数，并选取几组不同的数值，通过开关的不同位置，使电容分别处于充电及放电的状态，观察其充放电时间常数对波形的影响。
记录每一组测试时的电容、电阻的参数，并计算其时间常数。
2．RC一阶电路响应波形的观测（1）在EWB的电路工作区按图2-17-2连接电路并存盘。
注意参数设置要与图中一致。
（2）用示波器观察并记录一阶电路响应的波形。
（3）测量时间常数τ，与计算结果比较。
（4）改变电路中R、C的值，如下情况一：R=100Ω,C=1000μF情况二：R=1 kΩ, C=1000μF情况三：R=10 kΩ,C=1000μF每种情况都重复（2）（3）的实验步骤，总结响应波形随着τ的不同而改变的规律。

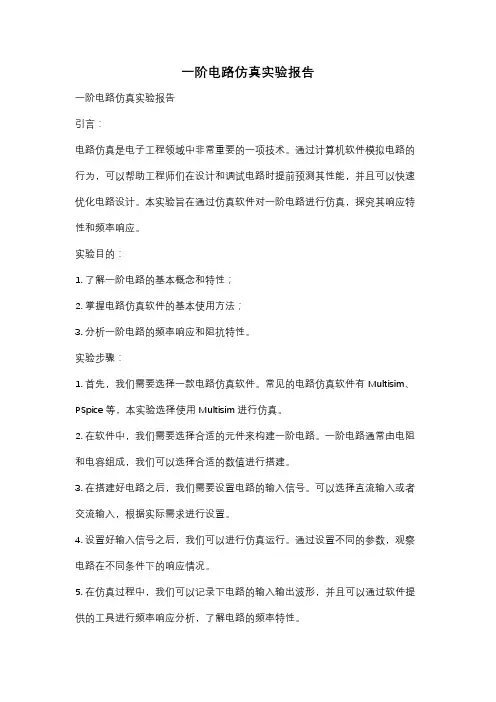

一阶电路仿真实验报告
一阶电路仿真实验报告一阶电路仿真实验报告引言：电路仿真是电子工程领域中非常重要的一项技术。
通过计算机软件模拟电路的行为，可以帮助工程师们在设计和调试电路时提前预测其性能，并且可以快速优化电路设计。
本实验旨在通过仿真软件对一阶电路进行仿真，探究其响应特性和频率响应。
实验目的：1. 了解一阶电路的基本概念和特性；2. 掌握电路仿真软件的基本使用方法；3. 分析一阶电路的频率响应和阻抗特性。
实验步骤：1. 首先，我们需要选择一款电路仿真软件。
常见的电路仿真软件有Multisim、PSpice等，本实验选择使用Multisim进行仿真。
2. 在软件中，我们需要选择合适的元件来构建一阶电路。
一阶电路通常由电阻和电容组成，我们可以选择合适的数值进行搭建。
3. 在搭建好电路之后，我们需要设置电路的输入信号。
可以选择直流输入或者交流输入，根据实际需求进行设置。
4. 设置好输入信号之后，我们可以进行仿真运行。
通过设置不同的参数，观察电路在不同条件下的响应情况。
5. 在仿真过程中，我们可以记录下电路的输入输出波形，并且可以通过软件提供的工具进行频率响应分析，了解电路的频率特性。
实验结果与分析：通过实验仿真，我们可以得到一阶电路的输入输出波形图，并且可以通过软件提供的工具进行频率响应分析。
输入输出波形图显示了电路对不同输入信号的响应情况。
我们可以观察到，对于直流输入信号，电路会有一个初始的瞬态响应，然后逐渐稳定下来。
对于交流输入信号，电路的输出信号会随着频率的变化而发生相位和幅度的变化。
频率响应分析可以帮助我们了解电路在不同频率下的输出特性。
通过绘制幅频响应曲线和相频响应曲线，我们可以观察到电路对不同频率的输入信号的响应情况。
一阶低通滤波器的频率响应曲线通常呈现出从高频到低频的衰减趋势，而高通滤波器则相反。
结论：通过本次实验，我们深入了解了一阶电路的基本概念和特性，并且掌握了电路仿真软件的基本使用方法。
通过仿真运行和分析，我们得到了一阶电路的输入输出波形图和频率响应曲线，进一步加深了对电路行为的理解。

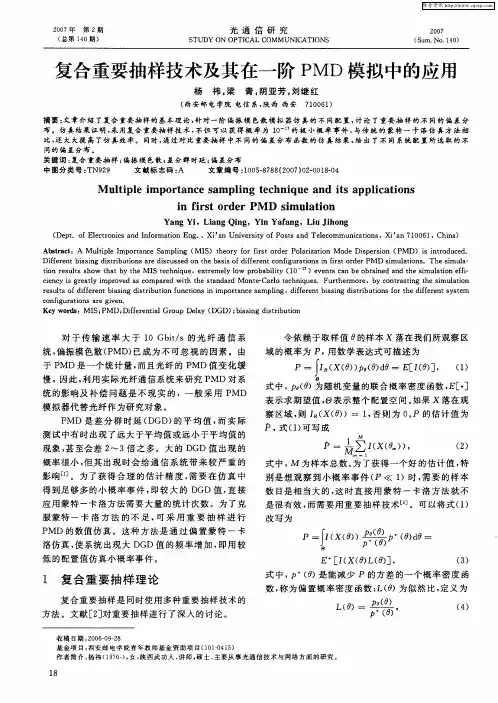

复合重要抽样技术及其在一阶PMD模拟中的应用
