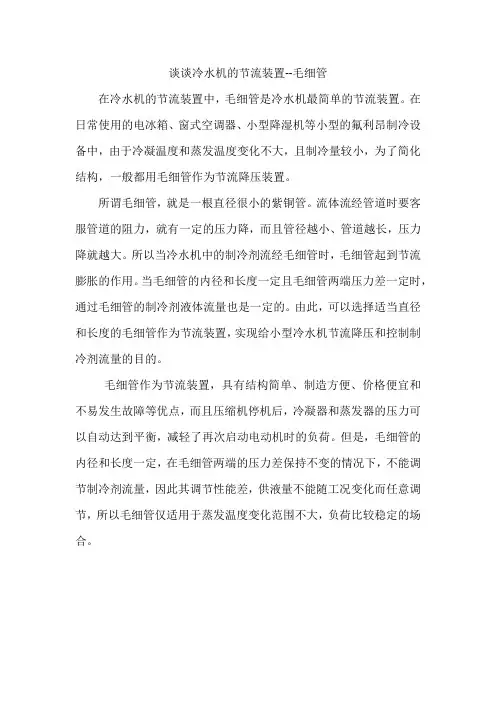

在冷水机的节流装置中，毛细管是冷水机最简单的节流装置。
在日常使用的电冰箱、窗式空调器、小型降湿机等小型的氟利昂制冷设备中，由于冷凝温度和蒸发温度变化不大，且制冷量较小，为了简化结构，一般都用毛细管作为节流降压装置。
所谓毛细管，就是一根直径很小的紫铜管。
流体流经管道时要客服管道的阻力，就有一定的压力降，而且管径越小、管道越长，压力降就越大。
所以当冷水机中的制冷剂流经毛细管时，毛细管起到节流膨胀的作用。
当毛细管的内径和长度一定且毛细管两端压力差一定时，通过毛细管的制冷剂液体流量也是一定的。
由此，可以选择适当直径和长度的毛细管作为节流装置，实现给小型冷水机节流降压和控制制冷剂流量的目的。
毛细管作为节流装置，具有结构简单、制造方便、价格便宜和不易发生故障等优点，而且压缩机停机后，冷凝器和蒸发器的压力可以自动达到平衡，减轻了再次启动电动机时的负荷。
但是，毛细管的内径和长度一定，在毛细管两端的压力差保持不变的情况下，不能调节制冷剂流量，因此其调节性能差，供液量不能随工况变化而任意调节，所以毛细管仅适用于蒸发温度变化范围不大，负荷比较稳定的场合。
