湿法烟气脱硫技术及工艺流程
焦化厂脱硫工艺流程
焦化厂脱硫工艺流程1. 简介焦化厂是生产焦炭的工业设施，焦炭是高热值的燃料，但焦炭的生产过程中会产生大量的二氧化硫（SO2）等有害气体。
为了减少环境污染，保护生态环境，需要对焦化厂的烟气进行脱硫处理。
本文将详细介绍焦化厂脱硫工艺流程。
2. 脱硫工艺分类脱硫工艺可以分为湿法脱硫和干法脱硫两种。
2.1 湿法脱硫湿法脱硫是指将烟气与液体吸收剂接触，通过化学反应将二氧化硫转化为可溶于液体中的硫化物，从而达到脱硫的目的。
常用的湿法脱硫工艺有石灰石石膏法、海水脱硫法等。
2.1.1 石灰石石膏法石灰石石膏法是最常用的湿法脱硫工艺之一。
其工艺流程如下：1.烟气进入脱硫塔：烟气从焦炉出口进入脱硫塔，与喷射的石灰石石膏悬浮液接触。
2.反应产物形成：烟气中的二氧化硫与石灰石石膏中的钙氧化物发生反应，生成硫酸钙。
3.硫酸钙沉淀：硫酸钙在脱硫塔中沉淀下来，形成固体废物。
4.净化后的烟气排放：经过脱硫处理后，烟气中的二氧化硫浓度大大降低，净化后的烟气排放到大气中。
2.1.2 海水脱硫法海水脱硫法利用海水中的碱性物质（如碳酸氢钠）与二氧化硫反应，形成硫酸盐。
其工艺流程如下：1.海水喷射：烟气进入脱硫塔，与喷射的海水接触。
2.反应产物形成：烟气中的二氧化硫与碱性物质反应，生成硫酸盐。
3.硫酸盐溶解：硫酸盐溶解在海水中。
4.净化后的烟气排放：经过脱硫处理后，烟气中的二氧化硫浓度大大降低，净化后的烟气排放到大气中。
2.2 干法脱硫干法脱硫是指通过固体吸收剂与烟气接触，将二氧化硫转化为可溶于液体中的硫酸盐或硫酸，从而实现脱硫的过程。
常用的干法脱硫工艺有活性炭吸附法、干式碱法等。
2.2.1 活性炭吸附法活性炭吸附法是一种常用的干法脱硫工艺。
其工艺流程如下：1.烟气进入吸附器：烟气从焦炉出口进入吸附器，与填充有活性炭的吸附层接触。
2.二氧化硫吸附：烟气中的二氧化硫被活性炭吸附。
3.活性炭再生：活性炭饱和后，通过加热或蒸汽吹扫等方式进行再生。

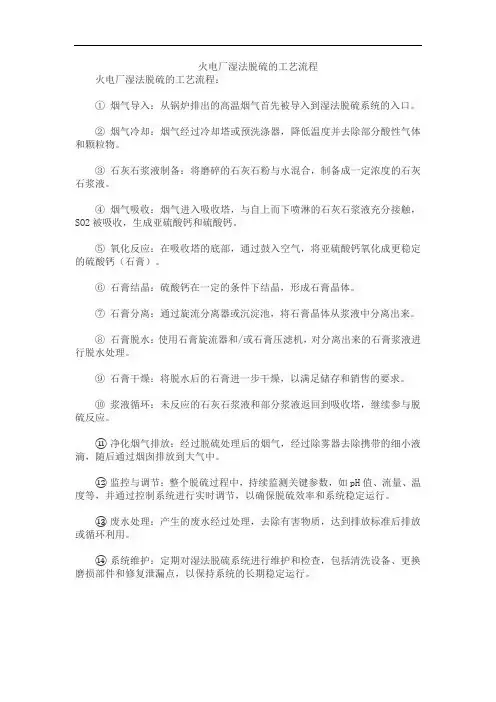

火电厂湿法脱硫的工艺流程
火电厂湿法脱硫的工艺流程
火电厂湿法脱硫的工艺流程：
①烟气导入：从锅炉排出的高温烟气首先被导入到湿法脱硫系统的入口。
②烟气冷却：烟气经过冷却塔或预洗涤器，降低温度并去除部分酸性气体和颗粒物。
③石灰石浆液制备：将磨碎的石灰石粉与水混合，制备成一定浓度的石灰石浆液。
④烟气吸收：烟气进入吸收塔，与自上而下喷淋的石灰石浆液充分接触，SO2被吸收，生成亚硫酸钙和硫酸钙。
⑤氧化反应：在吸收塔的底部，通过鼓入空气，将亚硫酸钙氧化成更稳定的硫酸钙（石膏）。
⑥石膏结晶：硫酸钙在一定的条件下结晶，形成石膏晶体。
⑦石膏分离：通过旋流分离器或沉淀池，将石膏晶体从浆液中分离出来。
⑧石膏脱水：使用石膏旋流器和/或石膏压滤机，对分离出来的石膏浆液进行脱水处理。
⑨石膏干燥：将脱水后的石膏进一步干燥，以满足储存和销售的要求。
⑩浆液循环：未反应的石灰石浆液和部分浆液返回到吸收塔，继续参与脱硫反应。
⑪净化烟气排放：经过脱硫处理后的烟气，经过除雾器去除携带的细小液滴，随后通过烟囱排放到大气中。
⑫监控与调节：整个脱硫过程中，持续监测关键参数，如pH值、流量、温度等，并通过控制系统进行实时调节，以确保脱硫效率和系统稳定运行。
⑬废水处理：产生的废水经过处理，去除有害物质，达到排放标准后排放或循环利用。
⑭系统维护：定期对湿法脱硫系统进行维护和检查，包括清洗设备、更换磨损部件和修复泄漏点，以保持系统的长期稳定运行。
纯碱湿法脱硫工艺流程
纯碱湿法脱硫工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!1. 烟气预处理。
烟气进入脱硫系统前，需要进行预处理，去除其中的颗粒物、重金属等杂质。
目前广泛使用的5种脱硫工艺技术方案简介
目前广泛使用的5种脱硫工艺技术方案简介目录目前广泛使用的5种脱硫工艺技术方案简介 (1)1、湿法烟气脱硫工艺 (1)2、半干法烟气脱硫工艺 (3)3、烟气循环流化床脱硫工艺 (4)4、干法脱硫工艺 (5)5、NID半干法烟气脱硫 (6)目前世界上燃煤电厂烟气脱硫工艺方法很多，这些方法的应用主要取决于锅炉容量和调峰要求、燃烧设备的类型、燃料的种类和含硫量的多少、脱硫率、脱硫剂的供应条件及电厂的地理条件、副产品的利用等因素。
近年来，我国电力工业部门在烟气脱硫技术引进工作方面加大了力度，对目前世界上电厂锅炉较广泛采用的脱硫工艺都有成功运行工程，主要有湿法烟气脱硫、干法烟气脱硫和半干法烟气脱硫。
现将目前应用较为广泛的几种脱硫工艺原理、特点及其应用状况简要说明如下：1、湿法烟气脱硫工艺湿法烟气脱硫包括石灰石/石灰－石膏法烟气脱硫、海水烟气脱硫和用钠基、镁基、氨作吸收剂，一般用于小型电厂和工业锅炉。
氨洗涤法可达很高的脱硫效率，副产物硫酸铵和硝酸铵是可出售的化肥。
以海水为吸收剂的工艺具有结构简单、不用投加化学品、投资小和运行费用低等特点。
而以石灰石/石灰－石膏法湿法烟气脱硫应用最广。
《石灰石/石灰－石膏法烟气脱硫工程设计规范》中关于湿法烟气脱硫工艺的选择原则为：燃用含硫量Sar≥2%煤的机组或大容量机组（200MW及以上）的电厂锅炉建设烟气脱硫装置时，宜优先采用石灰石－石膏湿法脱硫工艺，脱硫率应保证在96%以上。
湿法烟气脱硫工艺采用碱性浆液或溶液作吸收剂，其中石灰石/石灰－石膏湿法脱硫是目前世界上技术最成熟、应用最广，运行最可靠的脱硫工艺方法，石灰石经破碎磨细成粉状与水混合搅拌制成吸收剂浆液；也可以将石灰石直接湿磨成石灰石浆液。
石灰石或石灰浆液在吸收塔内，与烟气接触混合，烟气中的SO2与浆液中的碳酸钙以及鼓入的氧化空气进行化学反应，最终反应产物为石膏，经脱水装置脱水后可抛弃，也可以石膏形式回收。
由于吸收剂浆液的循环利用，脱硫吸收剂的利用率很高。
石灰石——石膏湿法烟气脱硫技术
石灰石——石膏湿法烟气脱硫技术石灰石——石膏湿法烟气脱硫技术石灰石——石膏湿法烟气脱硫技术是已经开发和推广的烟气脱硫技术中的主流技术，占国内外安装烟气脱硫装置总容量的85%以上。
特点是商业应用时间长，工艺技术成熟，配套设备完善，工作稳定，操作简单，脱硫效率可达到95%以上，可靠性高达95%以上。
吸收剂为石灰石粉，资源丰富，价格低廉，使用安全；副产品为脱硫石膏，可用作水泥添加剂、农业土壤调节剂，或进一步清洗、均化、除杂后，生产建筑用石膏板等。
石灰石——石膏湿法烟气脱硫技术广泛应用于火电厂、冶金、各种工业锅炉、窑炉、水泥工业、玻璃工业、化工工业、有色冶炼等行业大型燃烧设备烟气中SO2的排放控制。
一、工艺流程石灰石——石膏湿法烟气脱硫装置主要由烟气系统、石灰石浆液制备系统、烟气吸收及氧化系统、石膏脱水系统、烟气排放连续监测系统（CEMS）以及自动控制系统和公用工程系统等组成。
工艺流程如图示。
一定浓度的石灰石浆液连续从吸收塔顶部喷入，与经过增加风机增压后进入吸收塔的烟气发生接触。
在烟气被冷却洗涤的过程中，烟气中的SO2被浆液中的碳酸钙吸收生成亚硫酸钙而成为净化烟气，净化后的烟气经除雾器除去烟气中的小雾滴，从吸收塔上部排出，进入大气。
向吸收塔底部的溶液中鼓入空气，溶液中的亚硫酸钙被氧化成为硫酸钙结晶物——石膏。
吸收塔底部的溶液是石灰石、石膏组成的浆状混合物，其部分被强制在塔内循环，部分作为产物排出而成为脱水石膏。
二、工艺原理石灰石——石膏湿法烟气脱硫系统中主要的化学反应包括：1. SO2的吸收2.与石灰石的反应3.氧化反应4.CaSO4晶体生成总的反应方程式为：SO2(g)+ CaCO3（s）+2H2O(l)+1/2O2（g）→CaSO4·2H2O(s)+CO2(g)三、脱硫系统的主要设备1.烟气系统烟气系统由进口烟气挡板门、旁路烟气挡板门、钢制烟道、脱硫增压风机等组成。
原烟气经烟道、烟气进口挡板门进入增压风机，经增压风机升压后进入吸收塔。
石灰石石膏湿法烟气脱硫工艺
液柱与烟气进行两次接触 (上升 / 落下)
没有背压的直筒式喷嘴
自我冲洗(向上的喷嘴)
单层喷浆管/喷嘴 (结构简单1容8 易维修)
主要系统及设备介绍—浆液循环系统
循环浆泵用来将吸收塔浆池的浆液和加入的石灰石浆液循环不断的送到吸收塔喷淋
层，在一定压力下通过喷嘴充分雾化，与烟气反应。
根据防腐工艺不同，循环浆泵分为衬胶泵和防腐金属泵两种。
后橡Ba胶ck R衬ub套ber Liner B后ac盖k Split Casing
金属合金 叶MIemtaple轮Allellroy
Front Rubber
前Li橡ner胶衬套
F前ro盖nt Split
Casing
金M属et合al A金llo护y 套
Throatbush
（(前fro磨nt w损ea盘r ）
主要系统及设备介绍—吸收系统及设备
（一）吸收塔
吸收塔一般为钢制塔体，内衬玻璃鳞片，并具备烟气进出口烟道、人孔门、检查门、 钢制平台扶梯、法兰、液位控制、溢流管及所有需要的连接件等。 吸收塔除塔体外，还有搅拌器、喷淋层和两级除雾器(聚丙烯百叶窗式)。 此外，吸收塔还包括循环浆液泵和氧化空气风机。 脱硫塔从结构上来分主要有：填料塔、板式塔、液柱塔、喷淋塔（空塔）和鼓泡塔。
继续与回落的液滴进行同向传质。 烟气从逆流塔流出经过反应罐上部折转180°，自下而上通过顺流塔，与向上喷射的液
柱及向下回落的液滴再次进行气液接触。经除雾器除雾后排出。
净烟气 原(脏)烟气
主要系统及设备介绍—吸收系统及设备
液柱式喷淋塔的优势
净烟气
高密度的液滴层 (高密度的液滴层增大气液 接触面积)
原（脏）烟气
实际球)。
石灰石.石膏湿法烟气脱硫技术
石灰石－石膏湿法脱硫工艺1 石灰石/石膏湿法烟气脱硫技术特点：1）．高速气流设计增强了物质传递能力，降低了系统的成本，标准设计烟气流速达到4.0 m/s。
2）．技术成熟可靠，多于55,000 MWe 的湿法脱硫安装业绩。
3）．最优的塔体尺寸，系统采用最优尺寸，平衡了SO2 去除与压降的关系，使得资金投入和运行成本最低。
4）．吸收塔液体再分配装置，有效避免烟气爬壁现象的产生，提高经济性，降低能耗。
从而达到：·脱硫效率高达95%以上，有利于地区和电厂实行总量控制；·技术成熟，设备运行可靠性高（系统可利用率达98%以上）；·单塔处理烟气量大，SO2脱除量大；·适用于任何含硫量的煤种的烟气脱硫；·对锅炉负荷变化的适应性强（30%—100%BMCR）；·设备布置紧凑减少了场地需求；·处理后的烟气含尘量大大减少；·吸收剂(石灰石)资源丰富，价廉易得；·脱硫副产物（石膏）便于综合利用，经济效益显著；2 系统基本工艺流程石灰石（石灰）/石膏湿法脱硫工艺系统主要有：烟气系统、吸收氧化系统、浆液制备系统、石膏脱水系统、排放系统组成。
其基本工艺流程如下：锅炉烟气经电除尘器除尘后，通过增压风机、GGH(可选)降温后进入吸收塔。
在吸收塔内烟气向上流动且被向下流动的循环浆液以逆流方式洗涤。
循环浆液则通过喷浆层内设置的喷嘴喷射到吸收塔中，以便脱除SO2、SO3、HCL和HF，与此同时在“强制氧化工艺”的处理下反应的副产物被导入的空气氧化为石膏（CaSO4·2H2O），并消耗作为吸收剂的石灰石。
循环浆液通过浆液循环泵向上输送到喷淋层中，通过喷嘴进行雾化，可使气体和液体得以充分接触。
每个泵通常与其各自的喷淋层相连接，即通常采用单元制。
在吸收塔中，石灰石与二氧化硫反应生成石膏，这部分石膏浆液通过石膏浆液泵排出，进入石膏脱水系统。
脱水系统主要包括石膏水力旋流器（作为一级脱水设备）、浆液分配器和真空皮带脱水机。
石灰石-石膏湿法烟气脱硫工艺原理
石灰石-石膏湿法烟气脱硫工艺原理
石灰石-石膏湿法烟气脱硫工艺原理是一种常用于烟气脱硫的方法。
它基于石灰石（CaCO3）与烟气中的二氧化硫（SO2）反应生成石膏（CaSO4·2H2O）的化学原理。
该工艺主要包括石灰石粉碎、石膏湿法吸收、石膏浆液处理及循环系统等步骤。
首先，石灰石经过粉碎成为合适的颗粒大小。
然后，烟气通过脱硫塔，与石灰石颗粒接触，其中的SO2与石灰石中的CaCO3反应生成钙亚硫酸钙（CaSO3）。
接着，钙亚硫酸钙在脱硫塔中的湿环境下与氧气氧化为石膏（CaSO4·2H2O）。
石膏与水形成的浆液通过脱硫塔下部的排出管道排出。
为了保持反应的持续进行，石膏浆液需要循环使用。
因此，排出的石膏浆液经过处理后，再被送回脱硫塔进行再次使用。
处理包括石膏浆液的浓缩、滤液的回收以及过滤液的处理等步骤。
石灰石-石膏湿法烟气脱硫工艺的原理是利用石灰石作为反应剂，将烟气中的二氧化硫与石灰石反应生成石膏，从而达到脱硫的目的。
石膏是一种无害且可以回收利用的产物，因此该工艺具有环保和资源利
用的双重优势。
总结起来，石灰石-石膏湿法烟气脱硫工艺原理是通过石灰石与烟气中的二氧化硫反应生成石膏，再将石膏浆液进行循环利用，以达到脱硫的效果。
这种工艺在工业生产中被广泛应用，为减少大气污染做出了重要贡献。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
湿法烟气脱硫技术及工艺流程
烟气脱硫技术品种达几十种，按脱硫进程能否加水和脱硫产物的干湿状态，烟气脱硫分为：湿法、半干法、干法三大类脱硫工艺。
湿法脱硫技术比较成熟，效率高，操作简单。
湿法烟气脱硫技术
优点：
湿法烟气脱硫技术为气液反应，反应速度快，脱硫效率高，一般均高于90%，技术成熟，适用面广。
湿法脱硫技术比较成熟，生产运行安全可靠，在众多的脱硫技术中，始终占据主导地位，占脱硫总装机容量的80%以上。
缺点：
生成物是液体或淤渣，较难处理，设备腐蚀性严重，洗涤后烟气需再热，能耗高，占地面积大，投资和运行费用高。
系统复杂、设备庞大、耗水量大、一次性投资高，一般适用于大型电厂。
分类：
常用的湿法烟气脱硫技术有石灰石-石膏法、间接的石灰石-石膏法、柠檬吸收法等。
1、石灰石/石灰-石膏法
原理：
是利用石灰石或石灰浆液吸收烟气中的SO2，生成亚硫酸钙，经分离的亚硫酸钙(CaSO3)可以抛弃，也可以氧化为硫酸钙(CaSO4)，以石膏
形式回收。
是目前世界上技术最成熟、运行状况最稳定的脱硫工艺，脱硫效率达到90%以上。
湿法烟气脱硫技术及工艺流程
优缺点：
目前传统的石灰石/石灰—石膏法烟气脱硫工艺在现在的中国市场应用是比较广泛的，其采用钙基脱硫剂吸收二氧化硫后生成的亚硫酸钙、硫酸钙，由于其溶解度较小，极易在脱硫塔内及管道内形成结垢、堵塞现象。
对比石灰石法脱硫技术，双碱法烟气脱硫技术则克服了石灰石—石灰法容易结垢的缺点。
2、间接石灰石-石膏法
常见的间接石灰石-石膏法有：钠碱双碱法、碱性硫酸铝法和稀硫酸吸收法等。
原理：
钠碱、碱性氧化铝(Al2O3·nH2O)或稀硫酸(H2SO4)吸收SO2，生成的吸收液与石灰石反应而得以再生，并生成石膏。
该法操作简单，二次污染少，无结垢和堵塞问题，脱硫效率高，但是生成的石膏产品质量较差。
3、柠檬吸收法
原理：
柠檬酸(H3C6H5O7·H2O)溶液具有较好的缓冲性能，当SO2气体通过柠檬酸盐液体时，烟气中的SO2与水中H发生反应生成H2SO3络合物，SO2吸收率在99%以上。
优缺点：
这种方法仅适于低浓度SO2烟气，而不适于高浓度SO2气体吸收，应用范围比较窄。
另外，还有海水脱硫法、磷铵复肥法、液相催化法等湿法烟气脱硫技术。
4、石灰石(石灰)-石膏湿法烟气脱硫工艺
石灰石(石灰)石膏脱硫系统包括烟气换热系统、吸收塔脱硫系统、脱硫浆液制备系统、亚硫酸钙氧化系统、石膏脱水系统等几部分;该
工艺是目前世界上最成熟应用最广泛的技术。
其脱硫过程为：烟气经过除尘器、换热系统进入脱硫塔，在吸收塔与石灰乳浊液接触，浆液吸收烟气中的SO2，生成CaSO3，随后经
过CaSO3氧化系统被氧化成CaSO4，即石膏。
本工艺脱硫效率可以达到95%以上，适用范围广，工艺成熟，运行稳定，是大中型煤电厂脱硫工艺的最选方法之一。
5、氧化镁-七水硫酸镁回收法烟气脱硫工艺
氧化镁法脱硫的基本原理与石灰石(石灰)法类同，即以氧化镁浆液吸收烟气中的SO2，主要生成三水和多水亚硫酸镁，然后经氧化生成稳定和溶解态的硫酸镁，再对硫酸镁进行提浓结晶，最后生成MgSO4·7H2O成品。
6、双碱法烟气脱硫工艺
双碱法是用可溶性的碱性清液作为吸收剂在吸收塔中吸收SO2，然后将大部分吸收液排出吸收塔外再用石灰乳对吸收液进行再生。
由于在吸收和吸收液处理中，使用了两种不同类型的碱，故称为双碱法。
双碱法包括了钠钙、镁钙、钙钙等各种不同的双碱工艺。
钠钙双碱法是较为常用的脱硫方法之一，成功应用于电站和工业锅炉。
7、湿式氨法烟气脱硫工艺
氨法脱硫工艺是采用氨作为吸收剂除去烟气中的SO2的工艺，该工艺过程一般分成三大步骤：硫吸收、中间产品处理、副产品制造;根据过程和副产物的不同，又可分为氨-硫铵肥法、氨-磷铵肥法、氨-酸法、氨-亚硫酸铵法等;
该工艺主要由脱硫洗涤系统、浓缩系统、烟气系统、氨贮存系统、硫酸铵生产系统(若非氨-硫铵法则是于其工艺相对应的副产物制造
系统)、电气自动控制系统等组成。
8、电石渣-石膏法烟气脱硫工艺
电石是有机合成工业的重要原料，主要用于生产乙炔，进一步生产聚氯乙烯(PVC)、醋酸乙烯(VAc)、氯丁橡胶(CR)等化工产品及金属加工(切割焊接等)。
电石渣是电石生产乙炔时产生的废渣，主要成分除Ca(OH)2外，还含有Fe2O3、SiO2、Al2O3等金属的氧化物、氢氧化物及少量有机物。
电石渣中含有的大量Ca(OH)2呈强碱性，是良好的二氧化硫吸收剂。
试验结果表明，电石渣的脱硫能力比商品Ca(OH)2高20%，而产品成本仅为商品Ca(OH)2的三分之一。
其工艺流程与石灰石-石膏法基本相同，包含烟气系统、脱硫剂制备系统、吸收循环系统、副产物处理及电气自动控制等系统。
