双桥静力触探在软可塑土地区估算摩擦型、摩擦端承型单桩承载力的应用分析摘要：双桥静力触探在岩土工程勘察的应用非常广泛，其理论成果也相当成熟，对于岩土层划分，判定土类，估算土的塑性状态，或密实度、强度、压缩性、地基承载力、单桩承载力等。
本文结合工程实例对双桥静力触探试验成果在软可塑土地区估算单桩承载力方面的进行初步应用分析。
关键词：双桥静力触探、单桩承载力1.工作原理：1.1静力触探工作原理静力触探的工作原理：是用静力将探头以一定的速率压入土中，利用探头内的力传感器实现一系列的转换，土的强度—土的阻力—传感器的应变—电阻的变化—电压的变化—电压的输出—最后由电子仪器放大和记录下来。
探头使用前均率定，已建立探头压力与电信号之间的关系。
1.2锥头阻力与土的强度关系四种模型普列特尔型梅耶霍夫型别列赞采夫型魏锡克型1.3影响因素1.3.1土的种类土的颗粒不同，孔隙大小不一致，固结历史不同，形成不同的排水条件，产生不同的剪切效果。
1.3.2贯入速度贯入速度过快，不同种类的土对剪切速度及剪切排水条件产生的应力应变反应速度不同。
如软可塑粘性土：颗粒较细，土颗粒间的孔隙较小，水主要为结合水，贯入速度过快，土的应力应变反应速度较慢。
砂土：土颗粒较粗，颗粒间的排水条件较好，探头的贯入反应速度较好，灵敏度较高。
1.3.2设备因素探头的直径太小，对土体形成“刺入效应”，也不宜取得好的试验数据。
1.混凝土预制静压桩工作原理：使用大功率压桩设备将设计长度的工程桩压入设计选取的土层，通过压力表反应土的阻力，达到工程设计目的,其工作机理与静力触探工作机理基本一致。
3工程概述3.1拟建物概况(8+1F～18F)住宅、地下室（-1F）组成的居住建筑群体。
3.2场地岩土工程地质条件第①层杂填土：松散状～稍密状，揭露层厚0.20～1.80米。
第②层粉质黏土（Q4al）：可塑状态。
，揭露层厚0.60～2.40米。
fak=90(kPa)第③层淤泥质粉质黏土（Q4al）：流塑。
静力触探在岩土工程勘察中的应用
静力触探在岩土工程勘察中的应用随着工程建设领域的不断发展，岩土工程勘察作为工程建设的基础环节之一，其重要性日益凸显。
静力触探作为岩土工程勘察中一种重要的原位测试方法，能够实现对土体原位特性的准确测定，为工程建设提供重要的基础数据。
本文将围绕静力触探在岩土工程勘察中的应用这一主题展开，阐述其基本原理、应用实例及前景展望。
岩土工程勘察主要指对工程建设场地及周围地区的岩土体进行勘察、研究与分析，为工程设计、施工等提供详实、可靠的岩土工程资料。
岩土工程勘察的重要性不言而喻，它关乎到工程的安全性、经济性和可行性。
在岩土工程勘察中，通常采用钻探、原位测试和室内试验等方法来获取岩土体的物理力学性质指标。
静力触探是一种原位测试方法，其主要原理是利用静压力将一个传感器刺入土体中，在传感器内部装有测量和记录刺入深度的装置。
在静力触探过程中，通过记录下不同深度下土体的电阻率、侧向压力和锥头阻力等参数，可以实现对土体变形特性的测定。
静力触探具有快速、准确、经济等优点，但其也存在一定的局限性，如受土体含水率、有机质含量等因素影响较大。
静力触探在岩土工程勘察中有着广泛的应用，以下列举几个典型的应用实例：软土地基勘察：在软土地基勘察中，静力触探是一种非常有效的原位测试方法。
通过静力触探可以快速测定软土的物理力学性质指标，如压缩性、剪切强度等，为地基处理方案的设计提供依据。
边坡稳定性分析：在边坡稳定性分析中，静力触探可以用来测定土壤的力学性质，如土壤的内聚力和摩擦角等，从而评估边坡的稳定性。
桩基检测：在桩基检测中，静力触探可以用来检测桩基承载力和桩身完整性。
通过静力触探可以获取桩侧土体对桩基的侧向阻力，从而判断桩基的承载能力。
同时，通过观察桩身贯入过程中的阻力变化，可以判断桩身的完整性。
地下水位及渗流监测：在地下水位及渗流监测中，静力触探可以测定土壤的含水率和渗透系数等参数，从而了解土壤的渗流特性，为防水设计和排水方案提供依据。
关于双桥静力触探分层方法
双桥静力触探分层方法传统的单桥静力触探（简称单桥静探）只能测量比贯入阻力（Ps），数据单一、图形简单，在已有静探测试经验的简单场地能较好地满足工程需要，但对于岩土种类较多的复杂场地，单桥静探就具有较大的局限性。
而双桥静力触探（简称双桥静探）可以测量锥尖阻力（qc）和侧壁阻力（fs），还能求算出摩阻比（Rf），数据多元、图形丰富，相比单桥静探具有单独测试能力强、分层更准确等特点。
勘测分公司在地层复杂、软土深厚的江汉平原地区大量使用双桥静探进行测试，很好地满足了工程的需要，取得了较好的实践效果。
现将双桥静力触探内业整理经验归纳如下。
一：各类土的双桥静探曲线特征划分土层是双桥触探的基本应用之一，目前国内外在利用静力触探指标划分土层、确定土名的问题上，大多采用双桥探头测得的。
通过多年来湖北地区粘性土、粉土及砂类土中进行的静力触探与钻孔资料的对比，按土类对曲线形态进行分析，从中得出比较显著的特征，可以做为划分土类的基本标志，现分述如下：( 1 )填土：在测试以粘性土为主的素填土和以生活垃圾为主的杂填土，曲线变化无规律，往往出现突变现象，由于其位于表层，比较好判定。
2 )粘土：qc曲线比较平缓，有缓慢的波形起伏，局部略有突峰，fs曲线略有突峰，在曲线右侧且距离较大。
粘土特征曲线粉质粘土特征曲线( 3 ) 粉质粘土：qc曲线比较平缓，有缓慢的波形起伏，局部略有突峰，fs曲线局部略有突峰，与qc曲线距离较粘土近，大部位于qc曲线右侧，当土质不均时局部交叉越过qc曲线( 4 ) 粉土：qc值较大，曲线呈短锯齿状，齿峰较缓，fs曲线一般位于qc曲线右侧，局部间隔较大，但偶尔也和qc曲线左右穿插。
粉土特征曲线粉细砂特征曲线( 5 ) 砂类土：qc值较大，曲线呈长锯齿状，fs 曲线一般和qc曲线间隔较小，曲线尖峰处大部位于qc曲线以左；砂类土颗粒不均匀时qc曲线和fs曲线的尖齿更为剧烈，局部呈不规则的、残破的大锯齿状二：各土类划分指标通过双桥静探曲线形态我们能够对土层大致分层，但要做到精确分层我们还应根据《工程地质手册》（第四版）第205页图3-4-6来划分，现结合《岩土工程勘察工作规程》（DB42/169-2003）将图3-4-6中的公式整理成下表。
双桥静力触探试验成果在估算预应力混凝土管桩单桩承载力的工程应用
桩端持力层和预估单桩承载力等工程勘察 目 的。
静力 触探 是应 用 最广 的一 种原 位测 试技 术 ，这
广泛应用于工业与民用建筑、港口桥梁、水利等诸多
行业 。但不可否认 ，预应力混凝 土管桩工 程应用 中也 发生 了不少问题 ，有桩基本 身的质量 问题 ，也有单 桩 承载力估算 的问题 。新 的桩基规 范虽提供 了敞 口预应 力混凝土空心桩 的计 算公式 ，但 这是建立 在基于全 国 的经验上 ，是大范 围的 ，与本地实 际还是 有一点 区别 的。正 因为如此 ，如何做好对桩基 竖 向极 限承载力 的 估算及建立地方经验公式有着重要的实用意义。
理论研 究
双 桥静 力触 探 试验成 果在 估算 预应 力混 凝 土管桩 单 桩承 载力 的工 程应 用 ２ １ 第 ４期 ０ ０年

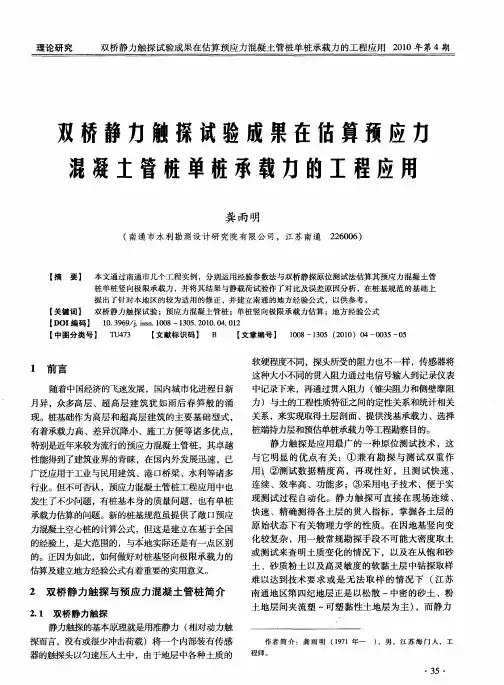

双 桥 静 触 探 试验 成 果在 估 算 预 应 力 混 凝 土 管桩 单 桩 承 载 力 的工 程应 用
龚 雨 明
（ 南通 市 水利勘 测 设计研 究院有 限公 司，江 苏南 通 ２６０ ） ２０６
预应 力混凝 土管桩 是 一种较新 型 的桩 基 ，其应 用 范 围也 较 广 ，与传 统 的 钢 筋 混 凝 土 预 制 桩 型 相
规范》及地方经济的建设有着重要的实用意义。
４１ 经 验参数 法 ． 当采用经 验参数 法确 定 敞 口预应 力混凝 土空 心 管 桩单 桩竖 向极 限承载力 标准值 时 ，可按 Ｊ Ｊ ４ Ｇ — ９
【 摘 要 】 本文通过南通市几个 工程实例 ，分别运用经验参数法 与双桥静探原位测试法估算其 预应力混凝 土管 桩单桩竖 向极 限承载力 ，并将 其结果与静载荷试验作 了对 比及 误差原 因分析 ，在桩基 规范的基础 上
静力触探技术的成果应用及触探成本控制分析
静力触探技术的成果应用及触探成本控制分析摘要：本文介绍双桥静力触探技术成果在工程中的应用，并通过静力触探与其他测试手段的比较，推荐适合粤东地区的地基承载力和压缩模量的经验公式；同时分析触探试验的成本因素，指出探头质量在触探过程中对质量、进度及成本控制中的重要性。
关键词：静力触探技术成果；土层划分；基本承载力；压缩模量；探头质量；成本控制1、前言静力触探(CPT)是一种在工程中广泛应用的原位测试方法，其技术成果可用于划分土层、确定土的基本承载力、砂土的液化判别等。
但在静力触探试验过程中，设备及量测仪表出现的故障一般较少，整个工程静力触探成本主要是探头的更换。
笔者根据多年来的静力触探试验实践，从几方面详细分析影响探头质量的因素及正确使用探头的方法，供有关技术人员在选择与使用探头时参考。
2、静力触探技术原理及适用范围静力触探是土的原位测试手段，也是常用的工程勘探方法。
在不需取样的情况下，用静力将一个内部装有传感器的触探头以匀速压入土中，根据测得土对传感器触探头贯人阻力的大小变化，来取得各类土的物理力学性质、强度和变形指标。
静力触探主要适用于粘性土、粉土及砂类土，特别是对于地层情况变化较大的复杂场地及不易取得原状土的饱和砂土和高灵敏度的软土地层，更适合采用静力触探。
其优点是连续、快速、精确，可以在现场直接测得土的贯入阻力指标，了解土层原始状态的有关物理力学性质。
3 静力触探技术成果应用静力触探在工程上的应用主要体现在以下几个方面：划分土层，确定土的基本承载力、压缩模量，砂土及粉土的液化判别。
现结合广东某工程实例进行进一步研究和探讨。
3．1 划分土层划分土层最好选用双桥探头，土层分层的详细程度应以满足工程需要为度，对主要受力层应详细划分，对工程有影响的软弱下卧层应单独分出。
根据双桥探头测得的锥尖阻力qc和侧摩阻力fs的值，计算出摩阻比Rf，即可以划分土层和判别土类：当Rf >2%时划分为粘性土，一般数据越大土的粘性会越大；Rf0.5试验数据差别稍大。

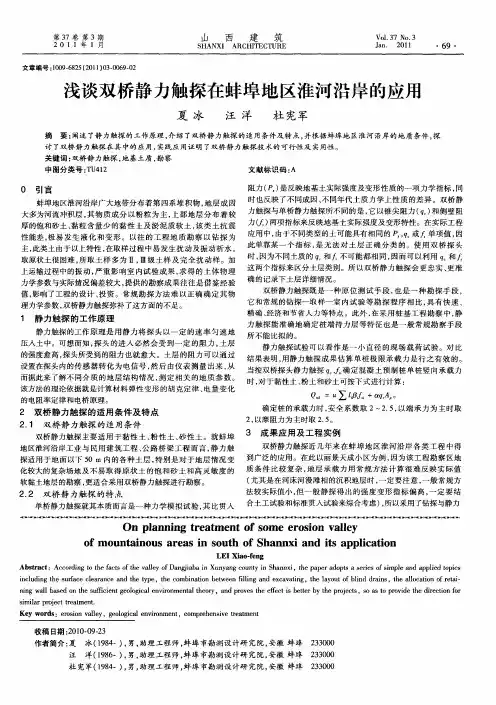

浅谈双桥静力触探在蚌埠地区淮河沿岸的应用
