Omron编码器通常有A、B两个通道，可以用来测量旋转或线性位移的运动。
以下是两个常见的Omron编码器接线方法。
1.基本接线方法：
a. 将编码器的Vcc（电源正极）引脚连接到电源的正极（通常为+5V 或+12V）。
b.将编码器的GND（电源负极）引脚连接到电源的负极或地线。
c.将编码器的A通道输出引脚连接到控制器或计数器的脉冲输入端（通常是一个数字输入引脚）。
d.将编码器的B通道输出引脚连接到控制器或计数器的另一个数字输入引脚。
e.如果需要，可以使用编码器的Z通道来提供零点信号。
将编码器的Z通道输出引脚连接到一个数字输入引脚。
2.差分接线方法：
a. 将编码器的Vcc（电源正极）引脚连接到电源的正极（通常为+5V 或+12V）。
b.将编码器的GND（电源负极）引脚连接到电源的负极或地线。
c. 将编码器的A+和A-引脚连接到控制器或计数器的脉冲输入端的差分输入（Differential Input）。
d.将编码器的B+和B-引脚连接到控制器或计数器的差分输入端的另一个差分输入。
e.如果需要，可以使用编码器的Z通道来提供零点信号。
将编码器的Z+和Z-引脚连接到控制器或计数器的差分输入端。
需要注意的是，接线方法可能有所不同，具体的接线方法应该根据实际的Omron编码器型号和使用的控制器或计数器来确定。
此外，在进行接线之前，请仔细阅读Omron编码器的使用手册和控制器或计数器的相关文档，确保正确地进行接线操作。
编码器安装通用指引
本技术文档提供参考方案，旨在解决因机械安装和布线造成的编码器的故障。
一般指引请不要敲击编码器请不要敲击编码器！！请不要使编码器承受超出轴所允许的负载请不要使编码器承受超出轴所允许的负载！！ 请不要打开编码器内部请不要打开编码器内部！！ 请不要使用刚性联轴器不要使用刚性联轴器！！请不要机械加工编码器本体或者轴请不要机械加工编码器本体或者轴！！每种产品的安装方式都不尽相同，所以难于提供所有安装方式的信息。
按照以下安装指引，结合相应的安装规范仔细安装，能保证产品运行的长久性。
柔性联轴器，伺服夹环，安装螺丝等其他安装硬件是不包含在编码器中的，如需要请与厂家联系。
编码器安装及接线指导机械安装实心轴类1、编码器轴与用户端输出轴之间采用弹性软连接，以避免因用户轴的串动、跳动而造成编码器轴系和码盘的损坏。
2、安装时请注意允许的轴负载。
3、应保证编码器轴与用户输出轴的不同轴度＜0.20mm ，与轴线的偏角＜1.5°。
4、安装时严禁敲击和摔打碰撞，以免损坏轴系和码盘。
空心轴类1、要避免与编码器刚性连接。
2、 安装轴的尺寸请参照对应的说明。
3、安装时编码器应轻轻推入被套轴，严禁用锤敲击，以免损坏轴承和码盘。
4、长期使用时，检查固定编码器的螺钉是否松动。
典型机械安装方式之一典型机械安装方式之一：：伺服法兰型1、固定机器上的驱动轴；不能将编码器轴与机器直接相连接，通常采用柔性联轴器。
2、安装联轴器（1）到编码器上,请注意联轴器不要接触到编码器表面；3、将带螺丝（3）的伺服夹环（2）推到安装法兰表面，但不要锁紧螺丝；4、旋转伺服夹环（2）以便将编码器推入到位5、旋转伺服夹环（2）进入到伺服套子中，然后轻轻缩紧。
6、在驱动轴上固定好联轴器（1）并尽量减少角度和水平对准误差以保证联轴器和编码器安装误差在允许范围内。
7、锁紧伺服夹环上的3个螺丝。
典型机械安装方式之二典型机械安装方式之二：：夹紧法兰型1、固定机器上的驱动轴；不能将编码器轴与机器直接相连接，通常采用柔性联轴器。
旋转式编码器接线图
⑴与PLC连接，以CPM1A为例①NPN集电极开路输出方法1：如下图所示这种接线方式应用于当传感器的工作电压与PLC的输入电压不同时，取编码器晶体管部分，另外串入电源，以无电压形式接入PLC。
但是需要注意的是，外接电源的电压必须在DC30V以下，开关容量每相35mA以下，超过这个工作电压，则编码器内部可能会发生损坏。
具体接线方式如下：编码器的褐线接编码器工作电压正极，蓝线接编码器工作电压负极，输出线依次接入PLC的输入点，蓝线接外接电源负极，外接电源正极接入PLC的输入com端。
方法2：编码器的褐线接电源正极，输出线依次接入PLC的输入点，蓝线接电源负极，再从电源正极端拉根线接入PLC输入com端。
②电压输出接线方式如图所示：具体接线方式如下：编码器的褐线接电源正极，输出线依次接入PLC的输入点，蓝线接电源负极，再从电源正极端拉根线接入PLC输入com端。
不过需要注意的是，不能以下图方式接线。
③PNP集电极开路输出接线方式如下图所示：具体接线方式如下：编码器的褐线接工作电压正极，蓝线接工作电压负极，输出线依次接入PLC的输入com端，再从电源负极端拉根线接入PLC的输入com端。
④线性驱动输出具体接线如下：输出线依次接入后续设备相应的输入点，褐线接工作电压的正极，蓝线接工作电压的负极。
⑵与计数器连接，以H7CX（OMRON制）为例H7CX输入信号分为无电压输入和电压输入。
①无电压输入：以无电压方式输入时，只接受NPN输出信号。
NPN集电极开路输出的接线方式如下：具体接线方式如下：褐线接电源正极，蓝线接电源负极，再从电源负极端拉根线接6号端子，黑线和白线接入8和9号端子，如果需要自动复位，则橙线接入7号端子。
NPN电压输出的接线方式如下：接线方式与NPN集电极开路输出方式一样。
②电压输入NPN集电极开路输出的接线方式如下图所示：具体接线方式如下：褐线接电源正极，蓝线接电源负极，再从电源负极端拉根线接6号端子，黑线和白线接入8和9号端子，如果需要自动复位，则橙线接入7号端子。
详细图文解析编码器正确的接线方法
详细图文解析编码器正确的接线方法
编码器正确的接线方法：
（1）正确接线至关重要，如图1 为NPN 输出增量型E6B2-CWZ6C 的接线原理，图2 为NPN 输出增量型E6B2-CWZ6C 的实际接线，棕色线接电源正极，蓝色线接电源负极，黑色线接输入0.00，白色线接输入0.01，橙色线接输入0.04，PLC 的COM 接电源正极。
（2）下图为PNP 输出增量型E6B2-CWZ6B 的实际接线图，棕色线接电源正极，蓝色线接电源负极，黑色线接输入0.00，白色线接输入0.01，橙色线接输入0.04，PLC 的COM 接电源负极。
（3）图1 为绝对值型编码器的线与PLC 输入的点的对应图，图2 为NPN 输出绝对值型E6C3-AG5C 的实际接线图，红色线接电源正极，黑色线接电源负极，褐色线接输入0.00，橙色线接输入0.01，黄色线接输入0.02，绿色线接输入0.03，蓝色线接输入0.04，紫色线接输入0.05，灰色线接输入0.06，白色线接输入0.07，粉色线接输入0.08，PLC 的COM 接电源正极。
（4）下图为PNP 输出绝对值型E6C3-AG5B 的实际接线图，红色线接。
编码器内部pnpnpn详解说明有图示

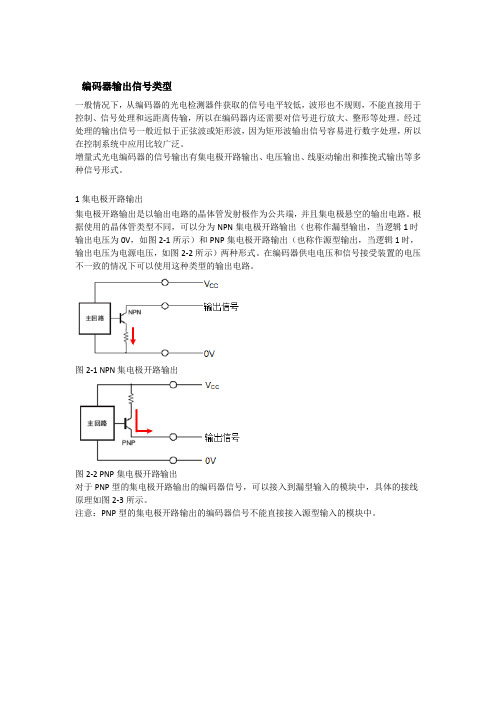

编码器输出信号类型一般情况下，从编码器的光电检测器件获取的信号电平较低，波形也不规则，不能直接用于控制、信号处理和远距离传输，所以在编码器内还需要对信号进行放大、整形等处理。
经过处理的输出信号一般近似于正弦波或矩形波，因为矩形波输出信号容易进行数字处理，所以在控制系统中应用比较广泛。
增量式光电编码器的信号输出有集电极开路输出、电压输出、线驱动输出和推挽式输出等多种信号形式。
1集电极开路输出集电极开路输出是以输出电路的晶体管发射极作为公共端，并且集电极悬空的输出电路。
根据使用的晶体管类型不同，可以分为NPN集电极开路输出（也称作漏型输出，当逻辑1时输出电压为0V，如图2-1所示）和PNP集电极开路输出（也称作源型输出，当逻辑1时，输出电压为电源电压，如图2-2所示）两种形式。
在编码器供电电压和信号接受装置的电压不一致的情况下可以使用这种类型的输出电路。
图2-1 NPN集电极开路输出图2-2 PNP集电极开路输出对于PNP型的集电极开路输出的编码器信号，可以接入到漏型输入的模块中，具体的接线原理如图2-3所示。
注意：PNP型的集电极开路输出的编码器信号不能直接接入源型输入的模块中。
图2-3 PNP型输出的接线原理对于NPN型的集电极开路输出的编码器信号，可以接入到源型输入的模块中，具体的接线原理如图2-4所示。
注意：NPN型的集电极开路输出的编码器信号不能直接接入漏型输入的模块中。
图2-4 NPN型输出的接线原理电压输出型电压输出是在集电极开路输出电路的基础上，在电源和集电极之间接了一个上拉电阻，这样就使得集电极和电源之间能有了一个稳定的电压状态，如图2-5。
一般在编码器供电电压和信号接受装置的电压一致的情况下使用这种类型的输出电路。
图2-5电压输出型推挽式输出推挽式输出方式由两个分别为PNP型和NPN型的三极管组成，如图2-6所示。
当其中一个三极管导通时，另外一个三极管则关断，两个输出晶体管交互进行动作。
详细图文解析编码器正确的接线方法
详细图文解析编码器正确的接线方法
编码器正确的接线方法：
（1）正确接线至关重要，如图1 为NPN 输出增量型E6B2-CWZ6C 的接线原理，图2 为NPN 输出增量型E6B2-CWZ6C 的实际接线，棕色线接电源正极，蓝色线接电源负极，黑色线接输入0.00，白色线接输入0.01，橙色线接输入0.04，PLC 的COM 接电源正极。
（2）下图为PNP 输出增量型E6B2-CWZ6B 的实际接线图，棕色线接电源正极，蓝色线接电源负极，黑色线接输入0.00，白色线接输入0.01，橙色线接输入0.04，PLC 的COM 接电源负极。
（3）图1 为绝对值型编码器的线与PLC 输入的点的对应图，图2 为NPN 输出绝对值型E6C3-AG5C 的实际接线图，红色线接电源正极，黑色线接电源负极，褐色线接输入0.00，橙色线接输入0.01，黄色线接输入0.02，绿色线接输入0.03，蓝色线接输入0.04，紫色线接输入0.05，灰色线接输入0.06，白色线接输入0.07，粉色线接输入0.08，PLC 的COM 接电源正极。
（4）下图为PNP 输出绝对值型E6C3-AG5B 的实际接线图，红色线接
电源正极，黑色线接电源负极，褐色线接输入0.00，橙色线接输入0.01，黄色线接输入0.02，绿色线接输入0.03，蓝色线接输入0.04，紫色线接输入0.05，灰色线接输入0.06，白色线接输入0.07，粉色线接输入0.08，PLC 的COM 接电源负极。
（5）图1 为线驱动编码器的接线原理，图2 为实际接线图，黑色线接A0+，黑红镶边线A0-，白色线接B0+，白红镶边线接B0-, 橙色线接Z0+，橙红镶边线接Z0-，褐色线接电源+5V，蓝色线接电源0V，切勿接线错误。
。
编码器使用说明书
1.※有网友问：增量旋转编码器选型有哪些注意事项？应注意三方面的参数：1．械安装尺寸，包括定位止口，轴径，安装孔位；电缆出线方式；安装空间体积；工作环境防护等级是否满足要求。
2．分辨率，即编码器工作时每圈输出的脉冲数，是否满足设计使用精度要求。
3．电气接口，编码器输出方式常见有推拉输出（F型HTL格式），电压输出（E），集电极开路（C，常见C为NPN型管输出，C2为PNP型管输出），长线驱动器输出。
其输出方式应和其控制系统的接口电路相匹配。
2.※有网友问：请教如何使用增量编码器？1，增量型旋转编码器有分辨率的差异，使用每圈产生的脉冲数来计量，数目从6到5400或更高，脉冲数越多，分辨率越高；这是选型的重要依据之一。
2，增量型编码器通常有三路信号输出（差分有六路信号）：A,B和Z，一般采用TTL电平，A脉冲在前，B脉冲在后，A,B脉冲相差90度，每圈发出一个Z脉冲，可作为参考机械零位。
一般利用A超前B或B超前A进行判向，我公司增量型编码器定义为轴端看编码器顺时针旋转为正转，A超前B为90°，反之逆时针旋转为反转B超前A为90°。
也有不相同的，要看产品说明。
3，使用PLC采集数据，可选用高速计数模块；使用工控机采集数据，可选用高速计数板卡；使用单片机采集数据，建议选用带光电耦合器的输入端口。
4，建议B脉冲做顺向（前向）脉冲，A脉冲做逆向（后向）脉冲，Z原点零位脉冲。
5，在电子装置中设立计数栈。
3.※关于户外使用或恶劣环境下使用有网友来email问，他的设备在野外使用，现场环境脏，而且怕撞坏编码器。
我公司有铝合金（特殊要求可做不锈钢材质）密封保护外壳，双重轴承重载型编码器，放在户外不怕脏，钢厂、重型设备里都可以用。
不过如果编码器安装部分有空间，我还是建议在编码器外部再加装一防护壳，以加强对其进行保护，必竟编码器属精密元件，一台编码器和一个防护壳的价值比较还是有一定差距的。
4.※从接近开关、光电开关到旋转编码器：工业控制中的定位，接近开关、光电开关的应用已经相当成熟了，而且很好用。
编码器的安装与布线
– 串行或带反向信号的通信，还必须使用双绞屏蔽线
22/04/2008 祝小涛
第16页
电气安装 – 接线及屏蔽联接
• 信号电缆安装时不得中断，确实出现需延长电缆现象，应保 证屏蔽连接的连续性。
• 屏蔽延续
– 中转连接插座，选择良好屏蔽接触和具有抗高频干扰的金属插头插座
– 接线端子
22/04/2008 祝小涛
大的固体外来体 50mm,不应完全进入
2 防护12.5mm直径和 探测器，球体直径为
2 柜体倾斜15度 柜体向任何一侧倾斜15度角时，垂
更大的固体外来体 12.5mm,不应完全进入
时，防护水滴 直落下的水滴不应引起损害
3 防护2.5mm直径和 探测器，球体直径为
3 防护溅出的水 以60度角从垂直线两侧溅出的水不
• 环箍型夹紧环
– 适合于强振动环境，同样的螺钉松驰，紧固力 降低更小
– 螺栓旋紧力矩最佳200~300Ncm
• 安装精度要求
– 轴孔配合公差最佳选择H7/f6, H7/h6
22/04/2008 祝小涛
第8页
机械安装 - 空心轴/半空轴编码器 • 推荐安装方式
22/04/2008 祝小涛
第9页
机械安装 - 空心轴/半空轴编码器
22/04/2008 祝小涛
第23页
电气安装 - EMC
• EMC电磁兼容性，噪声发射和抗干扰度
– 低频干扰，主要来自电源电压波动、欠压和频率不稳定等 – 高频干扰，主要包括静电放电、脉冲干扰和发射性频率的电
磁场等。
• EMC故障是机械故障外，编码器不稳定和失效的另一 主要原因
22/04/2008 祝小涛
第12页
编码器安装指导(技术部)
编码器安装、焊接及编码器电缆的布线一、出轴式编码器安装1）采用连轴器和点机轴连接，形成一个柔性连接连轴器如果采用顶丝固定，则要求顶丝必须顶在键槽或顶丝眼内，使编码器不会因为滑动而产生错误。
如果没有键槽或顶丝眼，可以和电机厂家联系增加2）编码器端的顶丝必须顶在键槽内。
3）编码器的轴和电机轴应该有很好的同心度，最大径向位移±1.5mm，最大轴向位移±1.5mm，最大角度差±5℃，连轴器安装好后不应该有挤压、弯曲现象，电机旋转时不应有凸轮现象。
二、轴套式编码器的安装轴套式编码器按厂家的安装视频和安装指导安装，如下。
1）调整电机假轴的同心度假轴同心度可使用安装锤按上述方法调整。
2）编码器力矩臂安装三、编码器插头座的焊接我公司所用脉冲编码器差动24V HTL信号编码器。
编码器的线缆必须为屏蔽双绞信号电缆，所以每一对差动信号必须用一对双绞线，屏蔽线最好通过插头座的壳体连接，而不要采用插针连接。
现有编码器接插件还不支持通过插头座的壳体连接，是否可以考虑重新选型？编码器的屏蔽线从电控柜到电机必须良好贯通，不能间断。
编码器的插头座要做到密封、防水。
四、编码器在电控柜端的连接编码器屏蔽电缆进柜时，将电缆的塑料皮环切3~5cm，使屏蔽网通过屏蔽夹或金属屏蔽压片良好地与柜体连接。
五、编码器在电机端的连接编码器电缆的屏蔽层在电机端采用悬浮的方式，即在电控柜端采用单端接地的方式。
采用单端接地的方式是为了避免在屏蔽层上有电流流过从而造成对信号的干扰。
编码器外壳可以通过6~10mm2的电缆接地。
电控柜的地排应通过50mm2以上的电缆与房体地排连接。
六、编码器电缆的布线电缆分布采用分区铺设电缆：600V在最远边，如果动力电缆是屏蔽电缆，并且有等电位电缆连接，等电位电缆应该与600V屏蔽电缆铺设在一起；400V风机电缆在中间，与600V 电缆距离10-20mm。
另一个电缆槽的钻台控制电缆铺在靠近400V风机电缆一边，另一边铺设编码器电缆和通讯电缆。
