涤纶短纤生产工艺
阻燃涤纶短纤维生产工艺流程
阻燃涤纶短纤维生产工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!阻燃涤纶短纤维是一种广泛应用于纺织品、装饰、安全防护等领域的重要化学纤维。
涤纶短纤维后加工生产工艺流程解析
3、热定型：
消除纤维内应力，提高纤维的尺寸稳定性， 并且进一步改善其物机
械性能。使拉伸，卷曲效果固定，并使成品 纤维符合要求。
4、卷曲
目的：通过卷曲，增加纤维间的抱合力 方法：在热水或水蒸汽加热下，通过机械 挤压获得卷曲效果。
一般棉型纤维5-7个曲/厘米，毛型3-5个 曲/厘米
5、切断和打包
涤纶短纤后加工工艺流程
• 集束→拉伸→热定形（紧张）→卷曲 →定形（松弛）→切断→打包
1、初生纤维的存放和集束
• 存放的目的:刚成形的初生纤维，起结构不 太稳定，需一段时间存放平衡使内应力减 小和消失，并使卷绕时所上的油剂，得到 均匀扩散，从而改善拉伸性能。一般在恒 温恒湿下存放8小时以上。
2、拉伸
短纤维切断长度由纤维品种而定： 棉型纤维：38mm 毛型纤维：90~120mm 中长纤维：51~76mm 打包是涤纶短纤维生产的最后一道工序， 将送短出纤厂维。打成一定规格和重量的包，以便运
1）设备：导丝机，拉伸机，加热机 2）拉伸工艺：分两级拉伸 • ① 温度：
第一级Tg以上， 70℃～90℃ 第二级：150℃～180℃ • ② 拉伸速度：一般出丝速度为140180m/min • ③ 拉伸倍数：纺丝速度为1000m/min时， 拉伸总倍数是4倍左右。其中第一段控制在 3.5-3.8之间，第二段控制在1.2倍左右。 纺丝速度增加时，总拉伸倍数应适当降低。
涤纶纺粘法无纺布生产技术与设备
涤纶纺粘法无纺布生产技术与设备涤纶纺粘法无纺布是一种常见的无纺布生产技术，本文将介绍涤纶纺粘法无纺布的生产原理、工艺流程和相关设备。
一、生产原理涤纶纺粘法无纺布是利用涤纶短纤维为原料，通过纺丝、粘合、定型等工艺制成的一种无纺布。
其生产原理主要包括以下几个步骤：1. 纺丝：将涤纶短纤维经过预处理后，通过纺丝机将纤维拉伸成细丝，形成纺丝带。
2. 粘合：将纺丝带经过加热处理，使其表面熔融，然后通过压力辊将纤维粘合在一起，形成无纺布。
3. 定型：通过热定型或化学定型等方式，使无纺布的纤维排列有序，提高其物理性能和外观质量。
二、工艺流程涤纶纺粘法无纺布的生产工艺流程一般包括以下几个步骤：1. 原料处理：涤纶短纤维经过预处理，去除杂质和松散纤维。
2. 纺丝：将预处理后的纤维送入纺丝机，经过拉伸成细丝的过程。
3. 粘合：纺丝带经过加热处理，使其表面熔融，然后通过压力辊将纤维粘合在一起。
4. 定型：通过热定型或化学定型等方式，使无纺布的纤维排列有序，提高其物理性能和外观质量。
5. 检验：对生产出的无纺布进行质量检验，包括外观质量、物理性能等指标的检测。
6. 包装：将合格的无纺布经过包装处理，便于储存和运输。
三、相关设备涤纶纺粘法无纺布的生产需要一系列的设备支持，主要包括以下几种：1. 纺丝机：用于将涤纶短纤维拉伸成细丝，形成纺丝带。
2. 热熔设备：包括热熔炉、热辊等，用于加热纺丝带，使其表面熔融。
3. 压力辊：用于将熔融的纤维粘合在一起，形成无纺布。
4. 定型设备：包括热定型机、化学定型机等，用于使无纺布的纤维排列有序，提高其物理性能和外观质量。
5. 检测仪器：用于对生产出的无纺布进行质量检验，包括外观质量、物理性能等指标的检测。
6. 包装设备：用于将合格的无纺布进行包装处理，便于储存和运输。
总结：涤纶纺粘法无纺布是一种常见的无纺布生产技术，其生产原理主要包括纺丝、粘合和定型等步骤。
生产工艺流程一般包括原料处理、纺丝、粘合、定型、检验和包装等步骤。

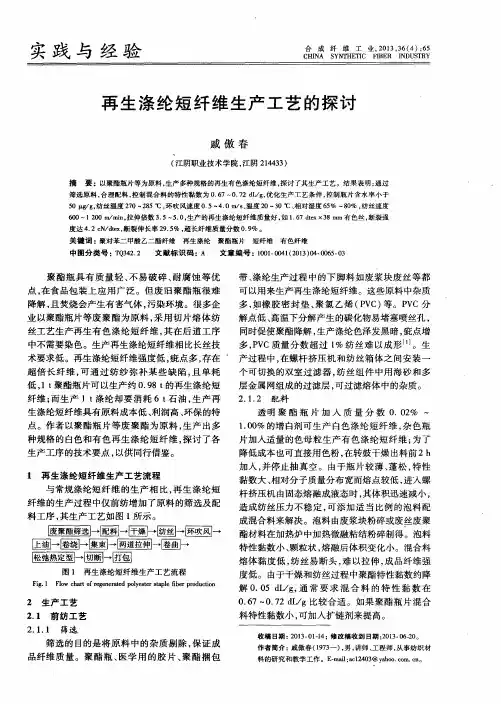

再生涤纶短纤维生产工艺的探讨
同时促使聚酯降解 ， 生产涤纶色泽发黑暗 ， 疵点增 多， Ｐ Ｖ Ｃ质量 分 数 超 过 １ ％ 纺 丝 难 以成 形 … 。生
个 可切 换 的双室 过 滤 器 ， 纺 丝 组 件 中用 海 砂 和 多
术要求低 。再生涤纶短纤维强度低 ， 疵点多 ， 存在 ’ 产 过程 中 ， 在螺 杆 挤压 机 和 纺 丝 箱体 之 间 安 装 一
中不 需要 染色 。生 产再 生涤 纶短 纤维 相 比长丝 技
带、 涤 纶生产 过 程 中 的下 脚 料 如废 浆 块 废 丝 等都
可 以用 来生 产再 生涤 纶短纤 维 。这些 原料 中杂质
多， 如橡 胶 密 封 垫 、 聚 氯 乙烯 （ Ｐ Ｖ Ｃ ） 等 。Ｐ Ｖ Ｃ分 解 点低 、 高温 下分 解产 生 的碳 化物 易堵 塞喷 丝孔 ，
摘 要 ：以聚酯瓶片等为原料 ， 生产多种规格 的再生有色涤纶短纤维 ， 探讨了其生产工 艺。结果表明 ： 通过
筛选原料 ， 合理配料 ， 控制混合料 的特性 黏数为 Ｏ ． ６ ７～ ０ ． ７ ２ ｄ Ｌ ／ ｇ ， 优化生产工艺条件 ， 控制瓶片含水率小 于 ５ ０ ｇ ／ ｇ ， 纺丝温度 ２ ７ ０— ２ ８ ５℃， 环 吹风速度 ０ ． ５— ４ ． ０ ｍ ／ ｓ 、 温度 ２ Ｏ一 ３ ０℃ 、 相对湿度 ６ ５ ％ ～８ ０ ％， 纺丝速度 ６ ０ ０～１ ２ ０ ０ ｍ ／ ｍｉ ｎ ， 拉伸倍数 ３ ． ５—５ ． ０ ， 生产 的再生涤纶短纤维质量好 ， 如１ ． ６ ７ ｄ ｔ ｅ ｘ ｘ３ ８ ｍｍ有色丝 ， 断裂强 度达 ４ ． ２ ｃ Ｎ ／ ｄ ｔ ｅ ｘ ， 断裂伸长率 ２ ９ ． ５ ％， 超长纤维质量分 数 ０ ． ９ ％。
度低 。 由于干燥 和 纺丝过 程 中聚酯 特性 黏数 约降
涤纶短纤维纺丝工艺与质量控制(直接纺)—涤纶短纤维的纺丝
涤纶短纤维纺丝工艺及其影响因素
14
• 工艺参数影响归纳为三个方面： • （1）可纺性：纺丝是否顺利进行； • （2）卷绕丝的均匀性和后加工均匀性：与成品
纤维质量有关； • （3）纺丝机产量。 • 参数主要有温度、压力、冷却条件、泵供量等。
15
• （一）纺丝工艺控制
• 1.熔体输送
• 弯管区：输送熔体和保温，较长，1.5min，粘度降。 T7=Tm +（14～20）℃ → 275～280℃（接近或低于熔体 温度）
24
（五）纺丝工艺影响因素
熔体清洁
机械杂质含量
熔体粘度
原料相对分子质量
熔融温度
干燥粘度降
纺丝温度
干切片含水率
纺丝压力
孔径 长径比
孔的形状
卷绕速度 吐出量
形变速率
可纺性
25
冷却均匀性
纺丝温度变动 吹风不匀
风温、风速、风量变动
吐出量波动 卷速波动
线密度波动
组件压力 使用时间
喷孔排列方式
组件结构
卷绕丝 均匀性
• (3)熔体过滤器压差异常，如异常上升应重点检查熔体特性黏度和聚酯熔 体杂质含量。但当熔体过滤器压差连续降低，如果排除熔体黏度下降的情 况下，可能是滤芯被击穿了，应跟踪组件压力是否异常上升，若组件压力 上升异常，应及时切换熔体过滤器。
• (4)熔体过滤器切换后，过滤器上盖或底部发现少量漏浆，可能熔体进出 口垫片紧固不到位，可对上盖或熔体进出口重新进行一次热紧固。如果过 滤器投用后，发现24h内上盖或底部有大量漏浆，应立即将熔体过滤器切 换到备台。
箱体温度，平衡在260℃左右。 • （6）当空调故障排除后按开车步骤进行操作。
31
短纤生产工艺

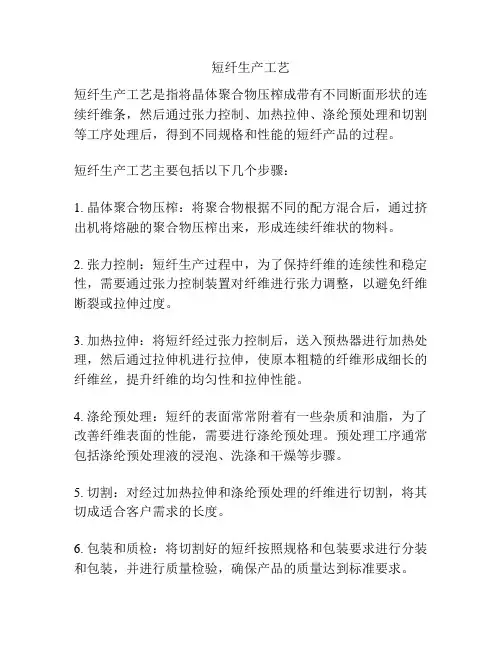

短纤生产工艺
短纤生产工艺是指将晶体聚合物压榨成带有不同断面形状的连续纤维条，然后通过张力控制、加热拉伸、涤纶预处理和切割等工序处理后，得到不同规格和性能的短纤产品的过程。
短纤生产工艺主要包括以下几个步骤：
1. 晶体聚合物压榨：将聚合物根据不同的配方混合后，通过挤出机将熔融的聚合物压榨出来，形成连续纤维状的物料。
2. 张力控制：短纤生产过程中，为了保持纤维的连续性和稳定性，需要通过张力控制装置对纤维进行张力调整，以避免纤维断裂或拉伸过度。
3. 加热拉伸：将短纤经过张力控制后，送入预热器进行加热处理，然后通过拉伸机进行拉伸，使原本粗糙的纤维形成细长的纤维丝，提升纤维的均匀性和拉伸性能。
4. 涤纶预处理：短纤的表面常常附着有一些杂质和油脂，为了改善纤维表面的性能，需要进行涤纶预处理。
预处理工序通常包括涤纶预处理液的浸泡、洗涤和干燥等步骤。
5. 切割：对经过加热拉伸和涤纶预处理的纤维进行切割，将其切成适合客户需求的长度。
6. 包装和质检：将切割好的短纤按照规格和包装要求进行分装和包装，并进行质量检验，确保产品的质量达到标准要求。
短纤生产工艺的关键环节在于加热拉伸和涤纶预处理。
加热拉伸可以改善纤维形态和性能，提高纤维的强度、延伸性和抗断裂性能。
涤纶预处理可以去除纤维表面的杂质和油脂，提高纤维与其他材料的粘附性能，使短纤在后续的加工和应用中更加稳定和可靠。
总之，短纤生产工艺是一个复杂而精细的过程，需要通过严格的工艺控制和质量检验，确保生产出符合客户需求和标准要求的短纤产品。
涤纶短纤生产工艺
涤纶短纤生产工艺嘿，咱今儿个就来聊聊涤纶短纤生产工艺这档子事儿！你可别小瞧这涤纶短纤，它在咱生活里那可是到处都有它的影子呢！先来说说原料吧，就好比做菜得有好食材一样，生产涤纶短纤也得有好的原材料呀！那就是对苯二甲酸和乙二醇。
这俩玩意儿凑到一块儿，就像梁山好汉聚义一样，能产生奇妙的反应。
然后呢，就进入到反应釜里啦，就跟人在大熔炉里锻炼似的，要经过一番折腾。
在这反应釜里，温度、压力啥的都得控制得恰到好处，不然可就出不来好东西咯！这就好比蒸馒头，火候掌握不好，那馒头不是没熟就是焦了呀！经过反应釜这一遭，就有了初步的产物。
但这还不算完呢，接下来还得经过一系列的加工处理。
就好像雕琢一块璞玉，得精心打磨才能出精品。
比如说要把它拉长拉细，让它变得更有韧性。
这就像咱拉面条，得把那一团面拉得又长又均匀。
这可不容易呢，得有专门的设备和技术才行。
还有啊，为了让涤纶短纤更漂亮、更实用，还得给它来点特殊处理。
好比给人化妆打扮一样，让它更吸引人的眼球。
在整个生产过程中，每一个环节都不能马虎呀！就像盖房子，一块砖没砌好，可能整座房子都不稳。
工人们可得瞪大了眼睛，认真负责地干好每一步。
你想想，要是生产出来的涤纶短纤质量不行，那做成衣服穿在身上，没多久就破了；做成地毯，没踩几天就坏了，那多闹心呀！所以说呀，这生产工艺可得好好把关。
咱再说说这涤纶短纤的用途，那可真是广泛得很呐！衣服、窗帘、地毯，到处都有它的身影。
它结实又耐用，还不容易变形，多好呀！这可都是生产工艺的功劳呢！咱普通老百姓可能平时不太会注意到这些，但你仔细想想，生活中那么多东西都和它有关呢！这涤纶短纤生产工艺可不就是在默默地为我们的生活添彩嘛！总之，涤纶短纤生产工艺虽然看似离我们很远，但实际上却和我们的生活息息相关。
它就像一个幕后英雄，默默地付出，让我们的生活变得更美好。
咱可得好好珍惜这些成果呀，也得感谢那些在生产线上辛勤工作的人们！。
涤纶短纤维后加工生产工艺流程解析

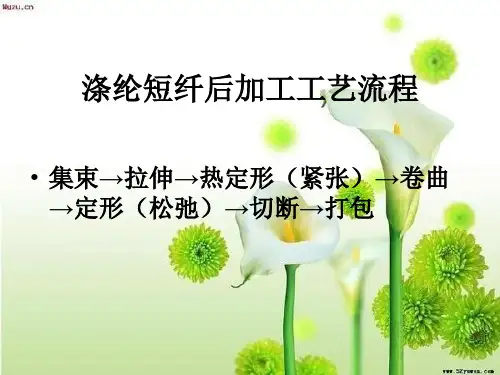

涤纶短纤后加工工艺流程
• 集束→拉伸→热定形（紧张）→卷曲 →定形（松弛）→切断→打包
1、初生纤维的存放和集束
• 存放的目的:刚成形的初生纤维，起结构不 太稳定，需一段时间存放平衡使内应力减 小和消失，并使卷绕时所上的油剂，得到 均匀扩散，从而改善拉伸性能。一般在恒 温恒湿下存放8小时以上。
2、拉伸
短纤维切断长度由纤维品种而定： 棉型纤维：38mm 毛型纤维：90~120mm 中长纤维：51~76mm 打包是涤纶短纤维生产的最后一道工序， 将短纤维打成一定规格和重量的包，以便运 送出厂。
ห้องสมุดไป่ตู้
3、热定型：
消除纤维内应力，提高纤维的尺寸稳定性， 并且进一步改善其物理机 械性能。使拉伸，卷曲效果固定，并使成品 纤维符合要求。
4、卷曲
目的：通过卷曲，增加纤维间的抱合力 方法：在热水或水蒸汽加热下，通过机械 挤压获得卷曲效果。 一般棉型纤维5-7个曲/厘米，毛型3-5个 曲/厘米
5、切断和打包
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
涤纶短纤生产工艺
涤纶短纤（Polyester Staple Fiber，简称PSF）是以涤纶切片为
主要原料，经过一系列的加工工艺制成的纤维产品。
涤纶短纤广泛应用于纺织、填充、包装等领域。
以下是涤纶短纤的生产工艺。
1. 切片制备：涤纶短纤的原料是涤纶切片，切片制备是整个生产工艺的第一步。
涤纶切片是由涤纶原料经过熔融、挤出、拉伸、切断等工序制成的。
2. 干法纺丝：将切片放入熔体粘度控制装置中，通过加热熔化切片，然后经过过滤、加压、挤出等工序，将熔体从纺孔中注入到喷嘴中，并通过高速度的气流将熔体拉伸成纤维。
纤维冷却后进入收纤盘。
3. 液体法纺丝：将切片与混合溶剂混合，在高速旋转的离心机中，通过离心力将溶剂分离出去，留下湿态纤维。
然后通过热风烘干将湿态纤维干燥，得到涤纶短纤。
4. 纤维拉伸：将收集到的湿态纤维进行定向拉伸，增加纤维的强度和断面形状的均匀性。
拉伸过程中，控制拉伸比例和速度，充分发挥纤维的机械性能。
5. 切断：将拉伸后的纤维通过切断机进行切断，使其达到所需的长度。
切断长度的选择根据应用领域的不同而有所差异。
6. 热定型：通过热定型工艺，使涤纶短纤具有一定的回弹性和
形状稳定性。
热定型时，将纤维暴露在高温的热风中，使其快速升温并保持一段时间。
通过控制温度和时间，使纤维达到所需的热定型效果。
7. 降线：将经过热定型的涤纶短纤通过降线机构进行降线，形成一定的线密度，并通过卷绕机将纤维卷绕成卷筒状。
8. 成品检验：对生产出的涤纶短纤进行成品检验，检测纤维的光泽度、断裂强度、断裂伸长率等物理性能指标，并对纤维外观进行检查，确保符合产品标准。
以上是涤纶短纤的生产工艺，通过以上一系列的加工工序，涤纶短纤可以得到高品质的纤维产品，广泛应用于各个领域。
