GBT21431-2008建筑物防雷装置检测技术规范
防雷装置安全检测技术规范GBT21431-2008
防雷装置安全检测技术规范范围本标准规定了防雷装置的检测项目、检测要求和方法、检测周期、检测程序和检测数据整理。
本标准适用于防雷装置的检测。
高压电力输配电线路、大中型高压变电所防雷装置的检测及离岸飞行器、离岸船舶的防雷装置的检测尚应符合现行国家有关标准的规定。
规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修订单（不包括勘误的内容）或修正版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可以使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
—接地系统的土壤电阻率、接地阻抗和地面电位测量导则第部分常规测量低压配电系统的电涌保护器（）第部分性能要求和试验方法—建筑物防雷设计规范（年版）—电子计算机机房设计规范—建筑电气工程施工质量验收规范—建筑与建筑群综合布线系统工程验收规范—：建筑物防雷第部分通则——：建筑物防雷第部分通则第分部分：指南—防雷装置的设计、安装、维护和检查—：雷击电磁脉冲防护第部分通则—：雷击电磁脉冲的防护第部分建筑物的屏蔽，内部等电位连接和接地—：连接至电信网络及信号网络的电涌保护器第部分性能要求和试验方法：过电压和过电流防护原则：用户大楼内电信装置的连接结构和接地术语和定义下列术语和定义适用于本标准。
防雷装置，接闪器、引下线、接地装置、电涌保护器及其他连接导体的总合。
外部防雷装置由接闪器、引下线和接地装置组成，主要用以防直击雷的防雷装置。
内部防雷装置除外部防雷装置外，所有其他附加设施均为内部防雷装置，主要用来减小和防护雷电流在需防护空间内所产生的电磁效应。
接闪器直接截受雷击的避雷针、避雷带（线）、避雷网，以及用作接闪的金属屋面和金属构件等。
引下线连接接闪器与接地装置的金属导体。
（接）地一种自然的或人工的电气连接，使电路或电气设备连接到大地或代替大地的某种较大的导电体。
注：对汽车、飞机、火箭等较大的移动体，不能与大地进行固定的接地，可把车身、机体代替大地，称为本体地（）。

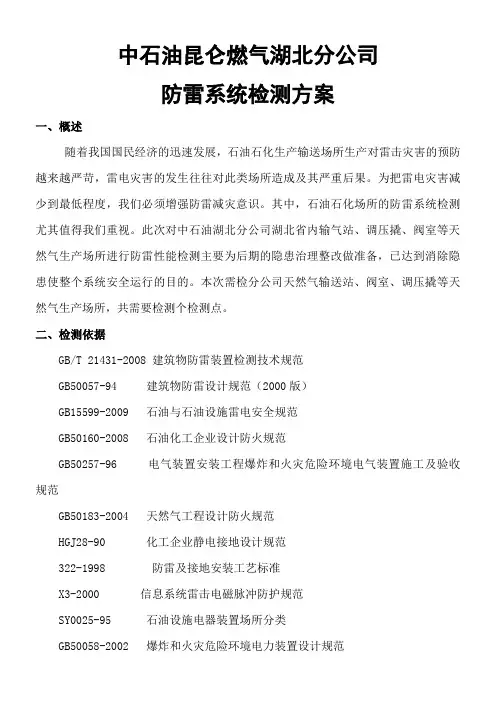

防雷检测方案模板
中石油昆仑燃气湖北分公司防雷系统检测方案一、概述随着我国国民经济的迅速发展，石油石化生产输送场所生产对雷击灾害的预防越来越严苛，雷电灾害的发生往往对此类场所造成及其严重后果。
为把雷电灾害减少到最低程度，我们必须增强防雷减灾意识。
其中，石油石化场所的防雷系统检测尤其值得我们重视。
此次对中石油湖北分公司湖北省内输气站、调压撬、阀室等天然气生产场所进行防雷性能检测主要为后期的隐患治理整改做准备，已达到消除隐患使整个系统安全运行的目的。
本次需检分公司天然气输送站、阀室、调压撬等天然气生产场所，共需要检测个检测点。
二、检测依据GB/T 21431-2008 建筑物防雷装置检测技术规范GB50057-94 建筑物防雷设计规范（2000版）GB15599-2009 石油与石油设施雷电安全规范GB50160-2008 石油化工企业设计防火规范GB50257-96 电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范GB50183-2004 天然气工程设计防火规范HGJ28-90 化工企业静电接地设计规范322-1998 防雷及接地安装工艺标准X3-2000 信息系统雷击电磁脉冲防护规范SY0025-95 石油设施电器装置场所分类GB50058-2002 爆炸和火灾危险环境电力装置设计规范99（03）D501-1 建筑物防雷设施安装三、检测内容及方法1 检测对象及检测部位1.1 接闪器现场检查接闪器的材料、规格、防腐措施及锈蚀情况，查看安装是否垂直，焊接是否牢固，有无折断、熔化现象。
检查接闪器与引下线的连接是否可靠以及分流情况。
对于单支或多支避雷针，应用滚球法确定其保护范围，确定是否能起到保护建(构)筑物的作用。
检测接闪器接地电阻值是否符合国家要求并做记录。
1.1.1 建筑物接闪器对于楼房等建筑物的避雷网或避雷带，圆钢直径应大于等于8mm，扁钢截面积大于等于48mm2，厚度大于等于4mm。
现场检测时用铁锤或钳子等硬器对网带做适当的敲打。
GBT 21431-2008 防雷装置安全检测技术规范
防雷装置安全检测技术规范GB/T21431-20081范围本标准规定了防雷装置的检测项目、检测要求和方法、检测周期、检测程序和检测数据整理。
本标准适用于防雷装置的检测。
高压电力输配电线路、大中型高压变电所防雷装置的检测及离岸飞行器、离岸船舶的防雷装置的检测尚应符合现行国家有关标准的规定。
2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修订单（不包括勘误的内容）或修正版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可以使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T17947.1—2000接地系统的土壤电阻率、接地阻抗和地面电位测量导则第1部分常规测量GB 18802.1-2002低压配电系统的电涌保护器（SPD）第1部分性能要求和试验方法GB 50057—1994建筑物防雷设计规范（2000年版）GB 50174—1993电子计算机机房设计规范GB 50303—2002 建筑电气工程施工质量验收规范GB/T 50312—2000建筑与建筑群综合布线系统工程验收规范IEC 61024—1：1990建筑物防雷第1部分通则IEC 61024—1—2：1998建筑物防雷第1部分通则第2分部分：指南B—防雷装置的设计、安装、维护和检查IEC 61312—1：1995雷击电磁脉冲防护第1部分通则IEC/TS 61312—2：1999雷击电磁脉冲的防护第2部分建筑物的屏蔽，内部等电位连接和接地IEC 61643—21/Ed.1.0：2000连接至电信网络及信号网络的电涌保护器第21部分性能要求和试验方法ITU TS K11：1990过电压和过电流防护原则ITU TS K31：1993用户大楼内电信装置的连接结构和接地3术语和定义下列术语和定义适用于本标准。
3.1防雷装置lightning protection system，LPS接闪器、引下线、接地装置、电涌保护器及其他连接导体的总合。
《建筑物防雷装置检测技术规范》GB／T21431—2008涉及某些检测问题讨论
引 言
《建 筑 物 防 雷 装 置 检 测 技 术 规 范 》ＧＢ／Ｔ ２１４３１—２００８将 于Байду номын сангаас２００８—１０—０１实 施 。它 必 将 为我 国的建筑 物 防雷规 范检 测起 到 重要作 用 。
笔者 曾经 多 年从 事 防 雷 检 测 工 作 ，虽 然 离 开检测 岗 位 已数 年 ，但 仍 在 气 象 系 统 从 事 雷 电 防护工 作 。近 来 通 过 对 《建 筑 物 防 雷 装 置 检 测 技 术规 范 ））ＧＢ／Ｔ ２１４３１—２００８的学 习 ，觉得 规 范 涉 及 的变 电所 、在线 ＳＰＤ检测 等 问题值 得讨 论 。
２９卷 ４期
浙 江 气 象
４１
《建筑物 防雷装置检 测技 术规 范》 ＧＢ／Ｔ ２１４３ １—２００８涉 及 某些 检 测 问题 讨 论
包 炳 生
（浙江省大气探测技术保 障中心 ，浙江 杭州 ３１００１７）
摘要 ：《建筑物 防雷装置检测技 术规范））ＧＢ／Ｔ ２１４３１—２００８于 ２００８—１０—０１实施 。笔者曾经从 事过防雷检测 工作 ，学 习 ＧＢ／Ｔ ２１４３１—２００８之后 ，觉得 规范涉及 的变 电所 、在线 ＳＰＤ检测 、磁场强度测量等 问题值得讨论 ， 船舶防雷及其检测值得思考 。 关键词 ：规 范 ；变 电所 ；在线 ＳＰＤ；磁场强度 ；检测 ；讨论
（ｂ） 图 １ 接 地 电 阻测 试 仪 三 极 法测 试 接 线 示 意 图
建筑物防雷装置检测技术规范
建筑物防雷装置检测技术规范浅谈摘要：本文通过在实际工作中对接闪器、引下线、接地装置、接地电阻值、电涌保护器等项目检测、数据整理时应注意的问题，以及对几个主要术语、定义的释义和检测中出现问题的分析。
《建筑物防雷装置检测技术规范》的发布与实施改变了只有建筑物防雷装置设计标准，而没有检测标准的历史，提高了气象部门防雷管理和技术服务水平，提高了人们对建筑物防雷装置检测技术重要性的认识，使广大检测技术人员在检测过程中做到有章可循、有法可依，同时使建筑物防雷装置检测技术更加科学、安全、可靠。
关键词：建筑物防雷装置检测引言雷电灾害是世界气象组织公布的最严重的10种自然灾害之一；我市是雷暴天气频繁地区，年平均雷暴数多达78天，雷电给人民生命财产带来严重损失。
特别是随着经济的发展以及现代电子电器设备的普及使用，雷害呈逐年增加趋势，防雷减灾工作越显重要，受到各级人民政府的高度重视和广大群众的普遍关心。
为切实搞好防雷减灾工作，保障国家和人民的生命财产安全，市编委1989年批准成立了江门市防雷设施检测所，科级事业单位，隶属气象局领导，为气象主管机构所属的防雷减灾机构。
《建筑物防雷装置检测技术规范》gb/t21431-2008已于2008年2月23日发布，2008年10月1日正式实施。
《建筑物防雷装置检测技术规范》的发布与实施改变了只有建筑物防雷装置设计标准，而没有检测标准的历史。
对气象部门在防雷装置检测技术标准层面也是一个突破，在防雷装置检测技术方面，有了一个全国性的标准，提高了气象部门防雷管理和科技服务水平，提高了人们对建筑物防雷装置检测技术重要性的认识，使广大检测技术人员在检测过程中做到有章可循、有法可依，同时使建筑物防雷装置检测技术更科学，更安全可靠，现结合规范和实际工作情况浅谈几点看法：1 不属于本标准的范围铁路系统（包括铁轨）、车辆、船舶、飞机及离岸装置、地下高压管道、与建筑物不相连的管道、电力线和通信线。
2检测中术语和定义中应注意的几个问题2.1 等电位连结首先我们应该认识到等电位连接是防雷的根本目标，也是我们检测的根本目标。
建筑物防雷装置检测技术规范(GBT21431-2015)
4.电涌保护器 SPD 用于限制暂态过电压和分流浪涌电流
的装置。它至少应包含一个非线性电压限 制元件。也称浪涌保护器。
◆关于SPD的参数 ●最大持续运行电压Ｕｃ 允许持久地施加在SPD上的最大交流电压有 效值或直流电压。其值等于额定电压。 在TN和TT系统中，Uc≥1.15Uo ，Uo是低压 系统相线对中性线的标称电压，在220/380V三 相系统中，Uo=220V 。
☆ 对大型地网（如发电厂等）接地电阻的测量，用电位降 法的原理，通过其它设备来产生大的测试电流，用电压 表测量P点的电压，经过计算，得出接地电阻。
5 防雷分区的检查
防雷区的划分应按照GB50057-2010第6.2.1 条的规定将需要防雷击电磁脉冲的环境划分为 LPZ0A、LPZ0B、LPZ1……LPZn+1区，防雷区 定义见GB50057-2010中第6.2.1条。在进行防 雷区的划分后，应检查防雷工程设计中LPZ的划 分是否符合标准。
●本规范适用范围
本标准规定了建筑物防雷装置的检测项目、 检测要求和方法、检测周期、检测程序和检测数 据整理。
本标准适用于建筑物防雷装置的检测。以下 情况不属于本标准的范围： 铁路系统； 车辆、船舶、飞机及离岸装置； 地下高压管道；与建筑物不相连的管道、电力线 和通信线。
●重点术语
1.接地 一种有意或非有意的导电连接，由于
6 雷电电磁脉冲屏蔽
6.1 建筑物和线路的屏蔽要求
1.屏蔽的目的：为了减少电磁干扰的感应效应。
2.屏蔽措施：
a)建筑物和房间的外部设屏蔽措施；
b)以合适的路径敷设线路，线路屏蔽（穿金属 管埋地敷设，严禁使用PVC管敷设，强弱电必须 分开敷设）；
c)为改进电磁环境，所有与建筑物组合在一起 的大尺寸金属件都应等电位连接在一起，并于防 雷装置相连。如屋顶金属表面、立面金属表面、 混凝土内钢筋和金属门窗框架；
建筑物防雷装置检测技术规范(GBT21431-2015)
注意事项：
☆ 当被测接地装置的面积较大而土壤电阻率不均匀时，为
了得到较可信的测试结果，宜将电流极离被测接地装置 的距离增大，同时电压极离被测接地装置的距离也相应 地 大。
☆ P点至E点的距离要大于10米，小于10米测量结果误差
较大。
☆ 测量时，要根据现场情况仔细选择C点，E点至C点所在
直线的延长线一定要通过地网的中心点G，即CE连线要 垂直于地网边缘。
7.1 等电位连接的基本要求 1) 62305-3中：钢结构的电气连续性由焊接、
夹接、搭接和绑扎来保证，重叠部分为Φ的20倍。 2)在自然连接不能获得电气连续性的地方，
采用导线连接 3)在用导线连接不可行的地方，采用SPD连
接
7.2 等电位连接的检查和测试 62305中规定：电气连续性测试，最上部和地
6 雷电电磁脉冲屏蔽
6.1 建筑物和线路的屏蔽要求
1.屏蔽的目的：为了减少电磁干扰的感应效应。
2.屏蔽措施：
a)建筑物和房间的外部设屏蔽措施；
b)以合适的路径敷设线路，线路屏蔽（穿金属 管埋地敷设，严禁使用PVC管敷设，强弱电必须 分开敷设）；
c)为改进电磁环境，所有与建筑物组合在一起 的大尺寸金属件都应等电位连接在一起，并于防 雷装置相连。如屋顶金属表面、立面金属表面、 混凝土内钢筋和金属门窗框架；
d)屏蔽电缆两端并宜在防雷区交界处作等电 位连接，若系统要求只在一端作等电位，则应采 用两层屏蔽；
e)分开建筑物采用非屏蔽电缆时，应敷设在 金属管道内或金属格栅内。
f)设备的屏蔽（金属外壳接地）。
7 等电位连接 等电位连接：将分开的装置、诸导电物体用
等电位连接导体或电涌保护器连接起来以减少雷 电流在它们之间产生的电位差。
建筑物防雷检测规范
（GB/T 21431-2008）
宣贯讲义
前
本标准与IEC61024的主要差异为：
建筑物防雷类别
言
要求严格的系统的检测 间隔时间
• IEC61024-1-2的检测周期在表8中规定保护级别I的检测间隔时间为6个
月；保护级别Ⅱ、Ⅲ、Ⅳ的检测间隔时间为12个月。
彻底检测的时间间隔
• 5.2 接闪器
5.2.1 要求 5.2.1.1 接闪器的布置,应符合表1的规定。
建筑物防雷类别 第一类防雷建筑物 第二类防雷建筑物 第三类防雷建筑物 避雷针滚球半径/m 30 45 60 避雷网网格尺寸 /m×m ≤5×5或6×4 ≤10×10或12×8 ≤20×20或24×16
5.2.1.2. 接闪器的材料规格应符合GB500571994(2000版)中第四章第一节的要求。
建筑物防雷装置安全检测技术规范
1.范围（按IEC62305-1确定）
本标准规定了建筑物防雷装置的检测项目、检测要求 和方法、检测周期、检测程序和检测数据整理。 本标准适用于建筑物防雷装置的检测。以下情况不属 于本标准的范围： 铁路系统； 车辆、船舶、飞机及离岸装置； 地下高压管道；与建筑物不相连的管道、电力线和通信线。 建筑物（包括其设施，内存储物及人员） 入户服务设施（包括电力线，信号线，管道等）
三极（G、P、C）应布置在一条直线上且垂直于 地网。A～ViCPEG(b) 三极法的三极是指图1上的被测接地装置G，测量 用的电压极P和电流极C。图中测量用的电流极C和电 压极P离被测接地装置G边缘的距离为dGC=（4～5） D和dGP=（0.5～0.6）dGC，D为被测接地装置的最 大对角线长度，点P可以认为是处在实际的零电位区 内。为了较准确地找到实际零电位区时，可把电压极 沿测量用电流极与被测接地装置之间连接线方向移动 三次，每次移动的距离约为dGC的5%，测量电压极P 与接地装置G之间的电压。如果电压表的三次指示值 之间的相对误差不超过5%，则可以把中间位置作为 测量用电压极的位置。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
建筑物防雷装置检测技术规范(GB/T21431-2008)1 范围本标准规定了建筑物防雷装置的检测项目、检测要求和方法、检测周期、检测程序和检测数据整理。
本标准适用于建筑物防雷装置的检测。
以下情况不属于本标准的范围:a) 铁路系统；b) 车辆、船舶、飞机及离岸装置；c) 地下高压管道;与建筑物不相连的管道、电力线和通信线。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件,其随后所有的修订单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件,其最新版本适用于本标准。
GB 16895,3—⒛04 建筑物电气装置第5-54部分:电气设备的选择和安装接地配置、保护导体和保护联结导体(IEC60364-5-54:2002,IDT)GB 16895.4—1997 建筑物电气装置第5部分:电气设备的选择和安装第53章:开关设备和控制设备(idt IEC 60364-5-53:1994)GB/T 16895.9—2000 建筑物电气装置第7部分:特殊装置或场所的要求第707节:数据处理设各用电气装置的接地要求(idt IEC 60364-7-707:1984)GB 16895.12—2001 建筑物电气装置第4部分:安全防护第44章:过电压保护第443节大气过电压或操作过电压保护(idt IEC60364-4-443:1995)GB/T 16895.16-2002 建筑物电气装置第4部分:安全防护第44章:过电压保护第444节:建筑物电气装置电磁干扰(EMI)防护(IEC60364-4-444:1996,IDT)GB/T16895.17—2O02 建筑物电气装置第5部分:电气设备的选择和安装第548节:信息技术装置的接地配置和等电位联结(IEC60364-5-548:1996,IDT)GB 16895.22—2004 建筑物电气装置第553部分:电气设备的选择和安装隔离、开关和控制设备第534节:过电压保护器(IEC60364-5-534:2001A1:2002,IDT)GB/T 17949.1—2000 接地系统的土壤电阻率、接地阻抗和地面电位测量导则第1部分:常规测量(idt ANSI/IEEE81:1983)GB 18802.1—2002 低压配电系统的电涌保护器(SPD) 第1部分:性能要求和试验方法(IEC 61643-1:1998,IDT)GB/T 18802.21-2004 低压电涌保护器第21部分:电信和信号网络的电涌保护器(SPD)——性能要求和试验方法(IEC 61643-21:2000,IDT)GB/T 19271.1—2003 雷电电磁脉冲的防护第1部分:通则(IEC61312-1:1995,IDT)GB/T 19663—2005 信息系统雷电防护术语GB 50057—1994 建筑物防雷设计规范GB 50174-93 电子计算机机房设计规范GB 50303—2002 建筑电气工程施工质量验收规范GB/T 50312-2000 建筑与建筑群综合布线系统工程验收规范IEC 61024-1:1990 建筑物防雷第1部分:通则IEC 61024-1-2：1998 建筑物防雷第1部分：通则第2分部分:指南B——防雷装置的设计、安装、维护和检查IEC 61643-12:2002 低压配电系统电涌保护器(SPD) 第12部分:选择和使用导则IEC 61643-22:2004低压电涌保护器(SPD) 第22部分:电信和信号网络的电涌保护器一选择和使用导则IEC 62305-1:2005 雷电防护第1部分：总则IEC 62305-2:2005 雷电防护第2部分：风险管理IEC 62305-3:2005 雷电防护第3部分：建筑物的物理损坏和生命危险IEC 62305-4:2005 雷电防护第4部分：建筑物内的电气和电子系统3 术语和定义本标准采用下列,本标准未特别给出的通用性定义参见GB50057、GB/T17949.1、GB18802.1和相关标准的定义。
3.1防雷装置 lightning protection system LPS用以对某一空间进行雷电效应防护的整套装置，它由外部防雷装置、内部防雷装置两部分组成。
在特定情况下，防雷装置可以仅由外部防雷装置或内部防雷装置也称雷电防护系统。
注：改写GB/T 19663-2005，定义7.323.2外部防雷装置 external lightning protection system由接闪器、引下线和接地装置组成，主要用于防护直击雷击的防雷装置。
[GB/T19663-2005，定义7.41]。
3.3内部防雷装置除外部防雷装雷外，所有其他附加设施均为内部防雷装雷，主要用于减小和防护雷电流在需要防护空间内所产生的电磁效应。
[GB/T 19663—2002定义7.36]3.4接地 earth；ground一种有意或非有意的导电连接，由于这种连接，可使电路或电气设备接到大地或接到代替大地的某种较大的导电体。
注:接地的目的是：a.使连接到地的导体具有等于或近似于大地（大或代替大地的导电体)的电位；b.引导入地电流流人和流出大地(或代替大地的导电体)。
[GB/T 17949.1-2003，定义 4.1]3.5自然接地极 naturaI earthing ectrodes具有兼作接地功能的但不是为此目的而专门设置的各种金属构件、钢筋混凝土中的钢筋、埋地金属管道和设备等统称为自然接地极。
[GB/T 19663-2005,定义5.44]3.6人工接地体 made earth electrode为接地需要而埋设的接地体。
人工接地体可分为人工垂直接地体和人工水平接地体。
3.7共用接地系统 common earthing system将各部分防雷装置、建筑物金属构件、低压配电保护线(PE)、设备保护地,屏蔽体接地、防静电接地和信息设各逻辑地等连接在一起的接地装置。
[GB/T 19663—2O05,定义5.19]3.8等电位连接 equipotential bonding将分开的装置、诸导电物体用等电位连接导体或电涌保护器连接起来以减少雷电流在它们之间产生的电位差。
[GB/T19663—2005,定义5.8]3.9电涌保护器 surge protection deviceSPD用于限制暂态过电压和分流浪涌电流的装置。
它至少应包含一个非线性电压限制元件。
也称浪涌保护器。
注:改写GB/T19663—2005,定义7.31。
3.10过电流保护器 overcurrent protection位于SPD外部的前端,作为电气装置的一部分的电流装置(如,断路器或熔断器)。
[GB18802.1一2002,定义3.36]3.11剩余电流动作保护器 residual current deViceRCD在规定的条件下,当剩余电流或不平衡电流达到给定值时能使触头断开的机械开关电器或组合电器。
[GB18802.1-2002,定义3.37]3.12退耦元件 decoupling elements在被保护线路中并联接人多级SPD时,如果开关型SPD与限压型SPD之间的线路长度小于10m或限压型SPD之间的线路长度小于5m时,为实现多级SPD间的能量配合,应在SPD之间的线路上串接适当的电阻或电感,这些电阻或电感元件称为退耦元仵。
注:电感多用于低压配电系统,电阻多用于信息线路中多级SPD之间的能量配合。
3.13SPD的脱离器 SPD dissconnector把SPD从电路中脱开所需要的装置(内部的和/或外部的)。
注:这种断开装置不需要具有隔离能力,它防止系统持续故障并可用来给出sPD 故障的指示。
除了具有脱离功能外,还可具有其他功能,例如过电流保护功能和热保护功能。
这些功能可以组合在一个装置中或几个装置来完成。
[GB18802.1— 2002,定义3.29]3.14低压电源电涌保护器(SPD)冲击试验分类 impuIse test classification3.14.1I级分类试验 class I tests用标称放电电流In、1.2/50us冲击电压和冲击电流Iimp做的试验。
Iimp在lO ms 内通过的电荷Q(As)的数值等于电流幅值Ipeak (kA)的二分之一。
注:IEC/TC81文件规定:I级分类试验的SPD由Iimp、Q和W/R参数决定,冲击试验电流应在50us内达到Ipeak，应在10ms内输送电荷Q和应在10ms内达到单位能量W/R。
冲击试验符合上述参数的可能方法之一是10/350us波形。
3.14.2Ⅱ 级分类试验class Ⅱ tests用标称放电电流Ⅰn，1.2/50us冲击电压和最大放电电流Imax进行的试验。
3.14.3Ⅲ 级分类试验class Ⅲ tests用复合波(1.2/50us冲击电压和8/20us冲击电流)做的试验。
注:改写 GB/T18802.1— 2002, 定义3.35。
3.15信号系统电涌保护（SPD）冲击试验分类 impuIse test classification3.16插入损耗 insertion loss由于在传输系统中插人了一个SPD所引起的损耗。
它是在SPD插人前传递到后面的系统部分的功率与SPD插入后传递到同一部分的功率之比。
插人损耗通常用dB(分贝)表示。
注:改写GB/T 14733.2—1993中定义06-07。
3.17回波损耗 return Ioss反射系数倒数的模。
一般以分贝(dB)来表示。
注：当阻抗可以确定时，回波损耗(单位：dB)由下式给出：20lgMOD[(z1+z2)/(z1一z2)]式中：zl——阻抗不连续点之前传输线的特性阻抗，即源阻抗。
Z2——不连续点之后的特性阻抗或从源和负载间的结合点所测到的负载阻抗。
3.18比特差错率 Bit error ration BERBER在给定时间内,误码数与所传递的总码数之比。
3.19近端串扰 near-end crosstalkNEXT串扰在被干扰的通道中传输,其方向与该通道中电流传输的方向相反。
被干扰通道的端部基本上靠近产生干扰的通道的激励端,或与之重合。
3.20纵向平衡 1ongitudinaI balance3.20.1纵向平衡(模拟音频电路) (anaIogue voice frequency circuits)IongitudinaI baIance组成一个线对的两根导线在电气上的对地对称。
3.20.2纵向平衡(数据传输电路) (data transmission)Iongitudinal baIance一对平衡电路中两个及两个以上导线的对地(或公共点)阻抗相似性的量度。
