电路的分压和限流
分压与限流的研究实验报告
分压与限流的研究实验报告分压与限流的研究实验报告一、实验目的1.理解和掌握分压与限流的基本概念及其在电路中的应用。
2.通过实验观察分压与限流电路的特点及工作原理。
3.培养实验操作能力和问题解决能力。
二、实验原理1.分压原理：在串联电路中，各电阻上的电压之比等于电阻之比，即U1:U2:U3=R1:R2:R3。
2.限流原理：在并联电路中，各支路电流之比等于电阻的反比，即I1:I2:I3=R2:R1:R3。
三、实验步骤实验1：分压电路研究1.准备实验器材：电源、电阻器（R1、R2、R3）、开关、导线若干、电压表。
2.搭建分压电路：将三个电阻串联起来，一端连接电源，另一端连接电压表。
3.记录数据：打开开关，记录各电阻两端的电压值。
4.分析数据：根据分压原理，比较实际电压与理论预测电压是否相符。
实验2：限流电路研究1.准备实验器材：电源、电阻器（R1、R2、R3）、开关、导线若干、电流表。
2.搭建限流电路：将三个电阻并联起来，一端连接电源，另一端连接电流表。
3.记录数据：打开开关，记录各支路的电流值。
4.分析数据：根据限流原理，比较实际电流与理论预测电流是否相符。
四、实验结果与分析1.分压电路实验结果：实验测得的各电阻上的电压值基本符合分压原理的预测。
当改变电阻的阻值时，各电阻上的电压值也会相应改变，进一步验证了分压原理的正确性。
2.限流电路实验结果：实验测得的各支路电流值也与限流原理的预测相符。
当改变电阻的阻值时，各支路的电流值也会相应改变，验证了限流原理的正确性。
五、结论通过本次实验，我们验证了分压与限流原理在电路中的应用。
实验结果表明，在串联电路中，各电阻上的电压之比等于电阻之比；在并联电路中，各支路电流之比等于电阻的反比。
这些结论对于理解和掌握电路的基本知识非常重要。
同时，通过实验操作，我们也提高了自己的实验技能和问题解决能力。
六、建议与改进1.在实验过程中，应严格遵守实验规则，确保实验安全。
2.提高实验操作的熟练度，以便更准确地测量数据。
限流分压知识点总结
限流分压知识点总结在电路中，限流和分压是两个非常重要的概念。
限流是指通过某种方法来限制电流的流动，而分压则是将电压分成多个部分。
在实际的电路设计和应用中，我们经常会遇到需要使用这两种技术的情况。
在本文中，我们将重点介绍限流和分压的基本原理、应用场景和常见的电路设计。
一、限流的基本原理限流是通过某些元件或电路来限制电流的流动，防止电流过大损坏电路或元件。
常见的限流元件有电阻、电感、电容等。
下面我们将详细介绍这些元件在限流中的应用原理。
1. 电阻限流电阻是最常见的限流元件之一，它的限流原理主要是通过阻碍电流的流动来限制电流的大小。
在直流电路中，当电流通过电阻时，电阻会产生一定的电压降，这个电压与电流成正比，即U=IR。
通过选择合适的电阻数值，可以限制电流的大小，达到限流的目的。
在交流电路中，电阻也可以起到限流的作用，但需要考虑交流电路的频率对电阻的影响。
一般来说，交流电路中的电阻限流会受到频率的影响，需要进行特殊设计。
2. 电感限流电感是通过电磁感应产生电压的元件，当电流通过电感时，会产生一个阻碍电流变化的电压，即自感电动势。
这个电压可以阻碍电流的急剧变化，从而达到限流的目的。
电感限流的原理是通过自感电动势来阻碍电流的变化，从而限制电流的大小。
在交流电路中，电感限流的作用更为显著，因为交流电路中电流会不断变化，而电感可以阻碍这种变化，起到限流的作用。
3. 电容限流电容是存储电荷的元件，当电流通过电容时，会产生一个导致电荷变化的电流，这个电流可以阻碍电流的流动，从而起到限流的作用。
电容限流的原理是通过电容的电流导致电荷变化来阻碍电流的流动，从而限制电流的大小。
在交流电路中，电容限流的作用更为显著，因为电容可以随着交流电流周期性地存储和释放电荷，起到限流的作用。
二、限流的应用场景在实际的电路设计和应用中，限流通常会应用在以下几个方面：1. 保护电路和元件在某些情况下，电路中会出现电流过大的情况，这时就需要使用限流来限制电流的大小，避免电路或元件受到损坏。
限流法和分压法
限流法和分压法
限流法和分压法是电路中常用的两种基本方法，用于电路中电流和电压的调节。
限流法是指在电路中加上合适的电阻，限制电流的大小。
在直流电路中，通过串联一个恒定电阻来控制电流大小，在交流电路中通过串联一个电容或电感，形成阻抗，来达到限流的效果。
限流法可以用于保护电路和电子元件，同时还可以实现对电路中元件的精确电流控制。
分压法则是用于控制电路中电压的大小的一种方法。
在电路中将电阻串联或并联，通过改变电阻的大小比例来实现分压控制。
在电路中可以通过调整电阻比例的大小，来分配电压到不同的电路元件上，实现电压的稳定和精确控制。
这两种方法在电子学和电路设计中都有广泛应用，并且是电路设计中必须掌握的基本技术。
限流法与分压法的区别与选取原则
限流法与分压法的区别与选取原则限流法与电路串联，分压法与电路并联（如果在有箭头的划变导线上联有用电器，且划变接有三根导线时就为此）区别：1.限流接法线路结构简单，消耗能量少；2.分压接法电压调整范围大，可以从0到路端电压之间连续调节；选用原则：1.优先限流接法，因为它电路结构简单，消耗能量少；2.下列情况之一者，必须采用分压接法：（1）当测量电路的电阻远大于滑动变阻器阻值，采用限流接法不能满足要求时；（2）当实验要求多测几组数据（电压变化范围大），或要求电压从0开始变化时；（3）电源电动势比电压表量程大很多，限流接法滑动变阻器调到最大仍超过电压表量程时时。
那个姚小语怎么都回答反了啊？分压，电压的变化范围是0-E （滑动变阻器的两端接电源的正负极，滑片接一条支路，也就并联在电路中）限流，电压的变化范围是X-E（也就是不能调处0电压，这个是一端不接，也就是只连接两根导线，串联在电路中）一般接电路优先考虑的是限流，因为，功耗小。
但是需要电压从0开始变化的时候，就要使用分压法了，测伏安特性的时候，一定要采用分压法。
区别——1.滑动变阻器的限流法是串联在电路中的。
滑动变阻器的分压法是并联在电路中的。
2.滑动变阻器的分压法的电压可从零开始调节，而限流法不能从零开始调节（即分压法比限流法的可调节范围大）3.限流法消耗的功率比分压法少。
应用——1.需要调节范围大，且可从零开始调节时，用分压法。
2.要使电路中消耗的功率较小时，用限流法。
滑动变阻器分压与限流接法的选择滑动变阻器常被用来改变电路的电压和电流，根据连接方法的不同，可分为分压接法和限流接法.分压法是把整个变阻器的所有阻值接入电路，再从滑片和变阻器的一个端点上引出部分电压向外供电.限流法是变阻器的部分阻值串入电路，通过改变有效阻值来改变整个电路的电流.通常变阻器应选用限流接法，但在下列三种情况下，必须选择分压连接方式.（1）若采用限流电路，电路中的最小电流仍超过用电器的额定电流时，必须选用分压电路.（2）当用电器电阻远大于滑动变阻器全值电阻，且实验要求的电压变化范围较大或要求测量多组实验数据时，必须选用分压电路.（3）要求回路中某部分电路的电压从零开始可连续变化时须选用分压电路.物理电学实验中分压法的一个小知识点！！！！救命什么叫做滑动变阻器处于分压为零的地方？分压为零是什么概念？怎么移动滑片啊？？谢谢大家！！很急！！最佳答案滑动变阻器连入电路的电阻为零，连入电路时，它分担得的电压也是零。
限流法与分压法 二者如何选取

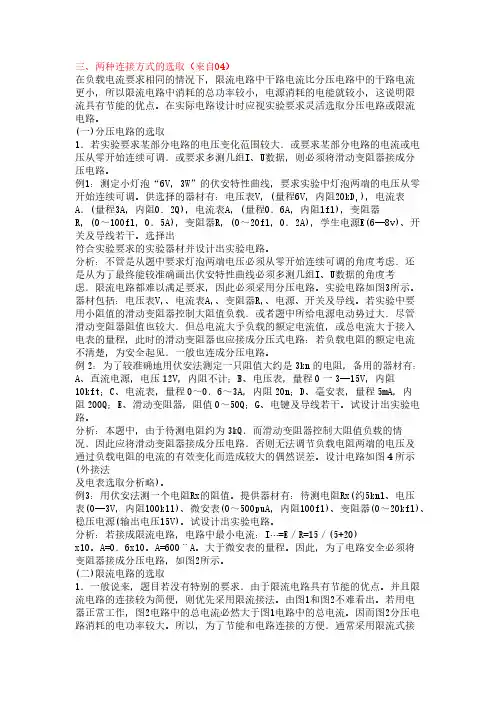

三、两种连接方式的选取（来自04）在负载电流要求相同的情况下，限流电路中干路电流比分压电路中的干路电流更小，所以限流电路中消耗的总功率较小，电源消耗的电能就较小，这说明限流具有节能的优点。
在实际电路设计时应视实验要求灵活选取分压电路或限流电路。
(一)分压电路的选取1．若实验要求某部分电路的电压变化范围较大．或要求某部分电路的电流或电压从零开始连续可调．或要求多测几组I、U数据，则必须将滑动变阻器接成分压电路。
例1：测定小灯泡“6V，3W”的伏安特性曲线，要求实验中灯泡两端的电压从零开始连续可调。
供选择的器材有：电压表V，(量程6V，内阻20kD,)，电流表A．(量程3A，内阻0．2Q)，电流表A，(量程0．6A，内阻lfl)，变阻器R，(0～100fl，0．5A)，变阻器R，(0～20fl，0．2A)，学生电源E(6—8v)、开关及导线若干。
选择出符合实验要求的实验器材并设计出实验电路。
分析：不管是从题中要求灯泡两端电压必须从零开始连续可调的角度考虑．还是从为了最终能较准确画出伏安特性曲线必须多测几组I、U数据的角度考虑．限流电路都难以满足要求，因此必须采用分压电路。
实验电路如图3所示。
器材包括：电压表V，、电流表A，、变阻器R，、电源、开关及导线。
若实验中要用小阻值的滑动变阻器控制大阻值负载．或者题中所给电源电动势过大．尽管滑动变阻器阻值也较大．但总电流大予负载的额定电流值，或总电流大于接入电表的量程，此时的滑动变阻器也应接成分压式电路：若负载电阻的额定电流不清楚，为安全起见．一般也连成分压电路。
例2：为了较准确地用伏安法测定一只阻值大约是3kn的电阻，备用的器材有：A、直流电源，电压12V，内阻不计；B、电压表，量程O一3—15V，内阻10kft；C、电流表，量程0～0．6～3A，内阻20n；D、毫安表，量程5mA，内阻200Q；E、滑动变阻器，阻值0～50Q；G、电键及导线若干。
试设计出实验电路。
分压式和限流式
分压式和限流式分压法和限流法的区别1、都是变阻器与“电表——待测电阻”系统之间的连接方式。
分压是变相的并联，限流是串联。
分压测量范围广，更常用；限流可以保护元件，一般需要计算。
所谓限流就是由于电阻的增大，在电压不变的情况下，回路的电流减小；由于滑动变阻器的电阻，以及与通过其的电流的乘积，即为其两端的电压。
2、分压，电压的变化范围是0-E（滑动变阻器的两端接电源的正负极，滑片接一条支路，也就并联在电路中）。
限流，电压的变化范围是X-E（也就是不能调处0电压，这个是一端不接，也就是只连接两根导线，串联在电路中）。
3、滑动变阻器的限流法是串联在电路中的。
滑动变阻器的分压法是并联在电路中的。
4、滑动变阻器的分压法的电压可从零开始调节，而限流法不能从零开始调节（即分压法比限流法的可调节范围大）。
限流5、限流法消耗的功率比分压法少。
分压式与限流式的特点1.待测电阻上电压的调节范围不同设电源的电动势为E，内阻不计。
在限流式连接中，待测电阻Rx上的电压调节范围为RxE/（Rx+Rp）-E（Rp为滑动变阻器的最大阻值）。
在分压式连接中，Rx上的电压调节范围为0-E。
可见分压式连接中电压调节范围比限流式大。
2.待测电阻上电流的调节范围不同设电源的电动势为E，内阻不计。
在限流式连接中，流过待测电阻Rx上的电流调节范围为E/（Rx+Rp）-E/Rx。
在分压式连接中，流过Rx的电流调节范围为0-E/Rx。
可见分压式连接中电流调节范围比限流式大。
从上面两点可以看出：限流电路的调节范围与Rp有关。
在电源电压E和待测电阻的电阻Rx一定时，Rp越大，用电器上电压和电流的调节范围也越大；当Rp比Rx小得多时，用电器上的电压和电流的调节范围都很小。
而分压式接法的电压和电流的调节范围与滑动变阻器Rp无关。
3.电路消耗的功率不同在分压式连接中，干路电流大，电源消耗电功率大。
而在限流式连接中，干路电流小，电源消耗电功率小。
分压与限流的研究实验报告
分压与限流的研究实验报告【实验目的】1．熟悉分压电路和限流电流，并比较分压电路和限流电路的性能； 2．研究滑线变阻器的有关参数； 【实验原理】（1）1.分压电路如图（1）所示，滑动触头P 从a 移动到b ，电阻箱的电阻为R ，由于调解滑动变阻器，电路中总电阻发生变化，使电阻箱R 的电压也发生变化，即电压表的示数有变化，设电路的电源电动势为E ，忽略电源的内阻，由欧姆定律可得出变阻器两端的电压的计算公式，推导过程如下：电路中总电阻为：211R R R RR R ++=总 （1） 根据欧姆定律得电路中总电流为：211R R R RR E R E I ++==总 （2） 所以在此根据欧姆定律得出电阻箱的电压为：2121111)(R R R R R ERR R R RR I U ++=+⋅= （3） 又因为滑动变阻器的最大电阻为210R R R += 带入（3）式，并化简可得：210101R RR R R ERR U -+=（4）设0R R X =1R RY = （5） 联立（4）、（5），消去R ，1R ，可得：2Y Y X XYEU -+=（6）所以：2Y Y X XYE U -+=（7） 由式（7）可知，当X 一定时，E U 与Y 值存在一定的函数关系，可以多测几组数据，得出函数图像，分析分压电路的性能。
2. 限流电路如图2所示，滑动触头P 移动到a ，负载电阻R 上的电压最大，为电源电压E ，相应的电流此时也是最大的，由欧姆定律可得此时电路中的最大电流为：REI =max （8）在滑动触头不在a 或者b 位置时，电路中的电流大小为：1R R EI +=（9） 联立式（5）、（8）、（9），消去E ，R ，1R ,并化简整理可得：YX XI I +=max（10） 由（10）式可得：当X 一定时，max I I 与Y 值存在一定的函数关系，同样，多测几组数据，画出两者的函数图象，分析限流电路的性能。
分压式接法和限流式接法的条件
分压式接法和限流式接法的条件《分压式接法和限流式接法的条件》在实验室里，我和我的小伙伴们正对着一个电学实验发愁呢。
我们要测量一个小电阻的伏安特性曲线，可在选择分压式接法还是限流式接法这个问题上，大家都开始“吵”起来了。
甲说：“选限流式接法就行了呗，简单又方便。
”乙马上反驳：“可是题目里给了一些条件啊，我觉得要分压式接法才好。
”这时候老师走来了，笑着说：“你们呀，要想做出正确选择，得先清楚分压式接法和限流式接法的条件。
”那咱先来看看限流式接法的条件呢。
这种接法比较适合测量阻值较小的电阻，特别是当测量的时候不需要从零开始调节电压的时候。
比如，我们知道电源电动势为E，待测电阻为Rₓ，如果滑动变阻器的最大阻值R远大于Rₓ，这时候限流式接法就比较合适啦。
从节约能源的角度来看呢，限流式接法也占优势，因为它整个电路消耗的功率相对分压式接法会小一些。
你可以想象电路里的电流就像水流，限流式接法就像是给这水流设置了一个限流的阀门，不是让电流随便“乱跑”的。
再说说分压式接法。
这可就厉害了，如果我们需要让待测电阻两端的电压从零开始连续可调，那分压式接法就是不二之选。
就像我们在探索一片神秘的电学领域，要把电压从极低的数值开始逐步调整去研究电阻的特性。
还有啊，如果Rₓ比滑动变阻器的最大阻值R大很多的时候，分压式接法更能准确地去调节电压。
从本质上来说，分压式接法就像是把电源电压进行了“拆分”，按照我们的需要给待测电阻分多少电压是多少电压。
现在，再回头看看我们要做的测量小电阻伏安特性曲线的实验。
因为我们需要电压从零开始调节，那很显然，应该采用分压式接法。
在实际做电学实验或者解答电学题目的时候呀，我建议大家先把两种接法的特点和适用条件深深地印在脑子里。
然后呢，根据题目给出的各种数据，像电阻的大小、是否需要从零开始调节电压之类的条件，做一个细致的对比。
如果还是拿不准，那就多在纸上画画电路图，把数值代入去估算一下。
总之呢，分压式接法和限流式接法的条件非常重要，掌握好了这个，电学实验或者电学题目才能做的又准又快，就像一个熟练的电工知道在什么样的线路情况下用什么样的接线方法一样，我们在电学的世界里也要做个行家。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
分压式电路的特点: 1.电压可以从零开始调节到电源电动势,调节 范围较大. 但电路结构较为复杂. 2.电能损耗较大.
滑动变阻器量程的选择： 量程选择小一些的
电压表量程的选择：
如果待测电阻有额定电压，则电压表选择与额定 电压相接近的量程，如果待测电阻没有额定电压，
则电压表选择与电源电动势想接近的量程
电流表量程的选择：
如果待测电阻有额定电流，则电流表选择与额定 电流相接近的量程，如果待测电阻没有额定电压， 则先用电源电动势除以待测电阻得到电流值后，
电流表选择与电流值相接近的量程
限流和分压电路的选取
1.限流式
图中变阻器起限流作内阻)
Rx R
限流式电路的特点:
电压不能从零开始调节,调节范围较小. 但电路结构较为简单.
滑动变阻器量程的选择：约为 待测电阻的3---5倍
限流和分压电路的选取
2.分压式
图中变阻器起分压作用，求待测电阻Rx的 电压可调范围
