软土地基处理换填施工工艺
换填法在市政工程软土地基处理中的应用
换填法在市政工程软土地基处理中的应用摘要：市政道路是每个城市的基础建设工程，一定程度上反映了我国市政工程的技术水平，也代表了城市形象。
随着我国市场经济的不断发展，以及人们对出行需求的不断提升，对道路质量有了更高的要求。
本文主要对换填法在市政工程软土地基处理中的应用进行论述，详情如下。
关键词：换填法；市政工程；软土地基引言软土地区市政道路因承载力不足极易出现路面不稳定、路基不均匀沉降以及水平位移等问题。
软土地基的处理，常用的技术有换填法、强夯法、化学加固法、堆载预压法等，工程应用中应根据地形地貌、地层成因类型、岩土性质、产状与分布情况、软土地基厚度、地下水类型和分布情况、软土的物理力学性质、材料场地情况以及工程级别等因素，选择合适的软土地基处理方法。
换填法主要包含了挖、填、换 3 种施工工艺。
当软土层较薄、建筑物荷载较小时，可通过直接开挖将建筑物基础埋设到承载力良好的持力层；当软土土层厚度较大，建筑物荷载较小时，可通过在原软土层上方铺设一定厚度的受力性能良好的垫层作为地基持力层；“换”则是“挖”和“填”的综合运用，施工时需要先挖除基础下的部分软土，之后填筑垫层，从而使基础下方的地基具有良好的承载能力。
本文仅对换填法技术用于在市政工程软土地基的处理进行分析。
1软土地基沉降病害分析针对软土地基含水率高、压缩性高以及强度低等工程特点，为克服软弱地基的不良影响，施工过程中往往会采取措施改善其承载力，使其承载能力得到一定程度的提升从而达到施工要求。
但若实际施工过程中采取的处理方式不当，则可能导致结构物在使用期内出现沉降或倾斜等病害。
在桥梁修筑过程中，往往会在桥墩附近进行大量堆载、基坑开挖以及临近打桩等，这些都极有可能导致桩周土体发生沉降；同时土体会产生横向位移与横向变形，进而导致基桩受到不容忽略的横向土压力作用，并在横向土压力作用下发生横向弯曲变形，而桩顶部位所承受的竖向荷载将会使基桩的横向弯曲变形得到较大程度的加剧。

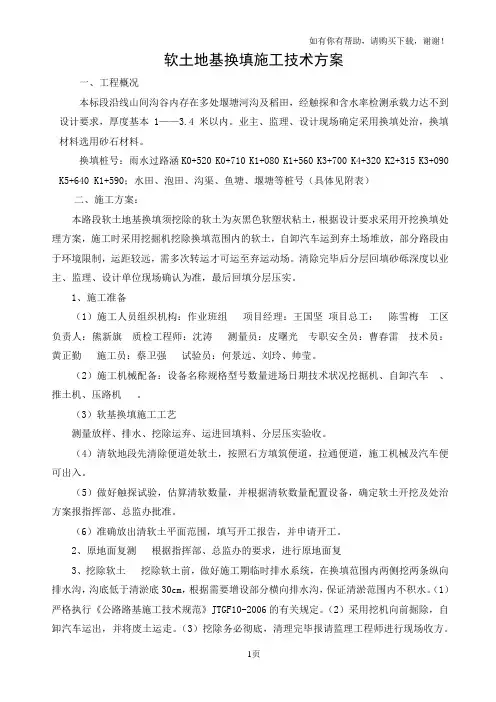

软土地基换填施工技术方案
软土地基换填施工技术方案一、工程概况本标段沿线山间沟谷内存在多处堰塘河沟及稻田，经触探和含水率检测承载力达不到设计要求，厚度基本1——3.4米以内。
业主、监理、设计现场确定采用换填处治，换填材料选用砂石材料。
换填桩号：雨水过路涵K0+520 K0+710 K1+080 K1+560 K3+700 K4+320 K2+315 K3+090 K5+640 K1+590；水田、泡田、沟渠、鱼塘、堰塘等桩号（具体见附表）二、施工方案：本路段软土地基换填须挖除的软土为灰黑色软塑状粘土，根据设计要求采用开挖换填处理方案，施工时采用挖掘机挖除换填范围内的软土，自卸汽车运到弃土场堆放，部分路段由于环境限制，运距较远，需多次转运才可运至弃运动场。
清除完毕后分层回填砂砾深度以业主、监理、设计单位现场确认为准，最后回填分层压实。
1、施工准备（1）施工人员组织机构：作业班组项目经理：王国坚项目总工：陈雪梅工区负责人：熊新旗质检工程师：沈涛测量员：皮曙光专职安全员：曹春雷技术员：黄正勤施工员：蔡卫强试验员：何景远、刘玲、帅莹。
（2）施工机械配备：设备名称规格型号数量进场日期技术状况挖掘机、自卸汽车、推土机、压路机。
（3）软基换填施工工艺测量放样、排水、挖除运弃、运进回填料、分层压实验收。
（4）清软地段先清除便道处软土，按照石方填筑便道，拉通便道，施工机械及汽车便可出入。
（5）做好触探试验，估算清软数量，并根据清软数量配置设备，确定软土开挖及处治方案报指挥部、总监办批准。
（6）准确放出清软土平面范围，填写开工报告，并申请开工。
2、原地面复测根据指挥部、总监办的要求，进行原地面复3、挖除软土挖除软土前，做好施工期临时排水系统，在换填范围内两侧挖两条纵向排水沟，沟底低于清淤底30cm，根据需要增设部分横向排水沟，保证清淤范围内不积水。
（1）严格执行《公路路基施工技术规范》JTGF10-2006的有关规定。
（2）采用挖机向前掘除，自卸汽车运出，并将废土运走。
简述雨污水管网工程中的软基处理施工
简述雨污水管网工程中的软基处理施工摘要：简述雨污水管网工程中的软基处理的施工工艺、施工方法、检验和检测，为日后同类工程提供参考。
关键词：换填片石；抛石挤淤；水泥搅拌桩引言软基的处理一般选用换填片石、抛石挤淤及水泥搅拌桩。
对软基进行加固体处理，从而提高软土地基的承载能力，减少地基沉降。
以上三个方法具有施工简便、工期短、振动小、易于推广等优点，在软土地基处理工程中得到了广泛应用。
1 施工工艺1.1换填片石：施工准备→挖除软基层→换填片石→垫层施工；1.2抛石挤淤：施工准备→人工抛石→垫层施工；1.3水泥搅拌桩：施工准备→桩位放样→钻机就位→调整钻架角度→反循环空钻至设计桩顶标高（-0.4m）→正循环喷水泥浆下钻至设计桩底深度→正循环提钻并喷水泥浆→重复上下搅拌，完成四搅四喷→桩机移位，下一个循环。
2 施工方法及施工过程中的质量控制措施2.1换填片石2.1.1施工方法。
换填片石前，应清除基坑内有机杂物，换填后用振动压路机进行碾压，碾压遍数不少于5遍。
使各石之间松散接触状态变为紧密咬合状态，对于明显空洞、空隙的地方用小块石或石屑填缝，直到石块紧密，表面平整为止，片石换填后，用一层细集料石进行找平、嵌缝、碾压平整合格后方可进行下一道工序。
2.1.2施工过程中的质量控制措施。
严格控制填料质量，块、片石大小和强度符合设计要求。
采用沉降法或者是最终检验承载力来进行双重的管理和控制。
2.2抛石挤淤2.2.1采用挖掘机分层抛石，方法为进占法，抛石填料粒径大30cm。
第一层的抛填厚度以能上大型施工机械为准。
若块石无明显沉降，可向前延伸进行下一段施工；若沉降明显，则需抛一层石块进行碾压，直至块石沉降量较小为止。
抛填施工时，首先利用毛石自重进行初步挤淤，随后整平毛石顶面，并用推土机及挖掘机等履带机械设备进行碾压，使毛石沉入基本稳定。
待作业面展开后，再用自重18t以上的振动式压路机进行碾压。
振动碾压4～5遍，碾压过程中，用人工将片石空隙以小石或者石屑填满铺平，直至抛石层顶面平整无明显空隙。
软基处理施工方案(完整常用版)
软基处理施工方案（完整常用版）(可以直接使用，可编辑优秀版资料，欢迎下载）软基处理施工方案一、工程概况本标段填方穿越水田地段较多，为高液限非适用性材料软基；亦有经过水塘地段,为淤泥软基。
软土地基主要位于沟谷内或水塘，上部为水田,积水,表层多为耕植土，分布非适用性材料、淤泥.根据设计本标段共需处理软土423211m³。
根据设计要求，非适用性材料软基和淤泥层必须挖除后，选择最佳的机械设备组合清运淤泥、排干积水，再从基底按要求换填适合路基填筑的材料。
根据设计，本施工段落有一段软基换填,软基处理长度为40m，平均宽度为8.3m，平均深度为2。
8m,本项目部将在进行轻型触探试验后确定最终换填范围和深度。
二、编制依据和编制原则1、编制依据⑴、《公路工程质量检验评定标准》（JTG F80/1—2004）⑵、《公路路基施工技术规范》（JTG F10—2006）⑶、《公路施工手册》⑷、设计图纸⑸、交通运输部《公路水运工程安全施工标准化指南》⑹、广西高速公路投资《高速公路施工标准化技术指南》2、编制原则⑴、认真响应招标文件的要求，确保本合同段工期、质量、安全、环保、文明施工等各方面目标的实现；⑵、严格执行设计文件和设计标准;严格执行与本工程有关的国家、行业及业主制定颁布的规范、规程、技术标准和法规文件等；⑶、认真、充分研究施工环境,妥善解决施工生产与各方面关系协调，应用新技术，制定技术先进、安全可靠、经济合理的施工程序和施工方案；⑷、施工方案编制尽量做到与总体施工部署相结合，重点项目和一般项目相结合，特殊技术与普通技术相结合，内容全面、重点突出、思路清楚;⑸、合理组织平行、交叉、流水作业,提高机械化施工程度，力求均衡生产；⑹、实施项目法管理，应用动态网络控制技术,实施施工全过程严密监控,优化配置施工所需各项资源，做到统筹安排，均衡生产,降低工程成本;⑺、坚持文明施工,规范化管理，减少植被破坏，控制水土流失和污染，切实做好保护环境工作。
软土地基处理换填施工工艺
4.2地基处理技术4.2.1换填法当软弱土地基的承载力和变形满足不了建筑物的要求，而软弱土层的厚度又不很大时将基础底面以下处理范围内的软弱土层的部分或全部挖去，然后分层换填强度较大的砂（碎石、素土、灰土、高炉干渣、粉煤灰）或其它性能稳定、无侵蚀性等材料，并压（夯、振）实至要求的密实度为止，这种地基处理的方法称为换填法.它还包括低洼地域筑高（平整场地）或堆填筑高（道路路基）。
机械碾压、重锤夯实、平板振动可作为压（夯、振）实垫层的不同机具对待，这些施工方法不但可处理分层回填土，又可加固地基表层土。
按回填材料不同，垫层可分为：砂垫层、砂石垫层、碎石垫层、素土垫层、灰土垫层、二灰垫层、干渣垫层和粉煤灰垫层等。
《建筑地基处理技术规范》(JGJ79-2002)中规定：换填法适用于淤泥、淤泥质土、湿陷性黄土、素填土、杂填土地基及暗沟、暗塘等的浅层处理。
虽然不同材料的垫层，其应力分布稍有差异，但从试验结果分析其极限承载力还是比较接近的；通过沉降观测资料发现，不同材料垫层的特点基本相似，故可将各种材料的垫层设计都近似的按砂垫层的计算方法进行计算。
但对湿陷性黄土、膨胀土、季节性冻土等某些特殊土采用换土垫层处理时，因其主要处理目的是为了消除地基土的湿陷性、膨胀性和冻胀性，所以在设计时需考虑的解决问题的关键也应有所不同。
1、压实原理当粘性土的土样含水量较小时，其粒间引力较大，在一定的外部压实功能作用下，如还不能有效地克服引力而使土粒相对移动，这时压实效果就比较差。
当增大土样含水量时，结合水膜逐渐增厚，减小了引力，土粒在相同压实功能条件下易于移动而挤密，所以压实效果较好。
但当土样含水量增大到一定程度后，孔隙中就出现了自由水，结合水膜的扩大作用就不大了，因而引力的减少就显著，此时自由水填充在孔隙中，从而产生了阻止土粒移动的作用，所以压实效果又趋下降，因而设计时要选择一个”最优含水量”，这就是土的压实机理。
在工程实践中，对垫层的碾压质量的检验，要求能获得填土的最大干密度,其10最大干密度可用室内击实试验确定。
软土地基处理换填施工工艺
软土地基处理换填施工工艺软土地基是指工程中土壤力学性能较弱、变形较大的土壤层，其抗剪强度较低，容易发生沉降和侧移等问题。
为了确保工程的安全和稳定性，在软土地基处理中常采用换填施工工艺来加固地基。
本文将重点介绍软土地基处理换填施工工艺的相关知识。
一、软土地基特点及处理需求软土地基的特点主要包括低强度、高含水量、大压缩性和强破坏性等。
在工程实施过程中，软土地基容易发生沉降、侧移、失稳等问题，威胁到工程的安全性和稳定性。
因此，对软土地基进行处理提高其抗剪强度是必要的。
换填施工工艺是一种常见的软土地基处理方法，其主要目的是通过填充更强的土方材料来增加软土地基的抗剪强度和稳定性。
该工艺在施工中需要充分考虑土方材料的选择、施工方法和监测手段等方面。
二、换填施工工艺流程1. 前期工作在进行软土地基换填施工之前，需要进行充分的调查和勘察工作，了解软土地基的性质和变形特点，制定合理的施工方案。
此外，还需要选择适当的填料材料和掌握相关施工技术。
2. 土方开挖与处理首先，对软土地基进行开挖，将软土清理干净。
在开挖过程中，应注意对土方进行分类处理，以便后续填充使用。
对于部分较差的软土地基，可适当进行加固处理，如采用加固网等加固措施。
3. 土方填充与夯实在挖空的软土地基中填充新的土方材料，通常选择具备较强抗剪强度的砂土或砾石填料。
填充时应注意分层填充，每层厚度不宜过大，以提高填充体的稳定性。
填充完成后，采用合适的夯实方法对填料进行夯实。
夯实的目的是增加填充体的密实度和抗剪强度，以提高地基的稳定性。
夯实方法可采用振动夯实、水平振动夯实或压路机夯实等。
4. 后期处理与监测填充和夯实工作完成后，需要进行后期处理和监测工作。
后期处理包括边坡防护、排水系统的建设等。
监测工作主要是对地基沉降和变形进行实时监测，以及对施工过程中的各项指标进行检查和调整。
三、换填施工工艺的优缺点换填施工工艺在软土地基处理中具有一定的优势和局限性。
优点：1. 可以提高地基的抗剪强度和稳定性，提高工程的安全性和稳定性。
软基换填技术交底
编号：第 1 页/共 4 页主送单位工程地点(里程桩号) 工程项目日期一、换填工艺为明确本标段软基路基换填施工作业工艺流程、操作要点和相应的工艺标准，规范软基换填的施工作业，保证路基施工质量，制定以下施工技术交底。
以下为施工工艺流程图。
施工准备→测量放样→排水疏干→挖除换填土层→确认换填范围、深度、承载力满足设计要求→ ( 填料选择符合设计要求→填料含水率及粒径检验合格→ )填料摊铺，分层厚度不超过工艺试验确定的标准→平整压实，达到设计要求→质量检验合格→填筑下一层1、施工前期准备①机械设备组合搭配采用挖掘机装填料，自卸车运输填料，推土机整平作业，压路机碾压作业。
②施工测量a、用全站仪采用坐标法恢复中线桩，按断面法测量原始地面线，绘制路基横断面图，根据实测断面图确定出路槽开挖边线；b、为防止已挖好的路槽受到雨水浸泡及冲刷，应修建临时排水设施，以保持施工场地处于良好的排水状态，临时排水设施应与永久性排水设施相结合；c、将软土全部清除，直到取得监理工程师认可为止，并将其运到临时堆放地集中存放，用于将来弃土场的复耕，2、清除软土软土清除完成后，对换填路基范围内进行轻型动力初探试验初步确定软土深度。
并测量原地面高程，填写三方联测资料。
清除前也要进行动力触探试验，初步确定清除软土的深度。
软土在路基坡脚范围以内全部清除，边部挖成台阶状再回填。
路基穿过大面积软土区是需清除路基范围内的软土。
用挖掘机将路槽中的软土及淤泥挖除，并运至指定位置留存备用。
清理软土完成后，检测基底承载力并测量清除软土的基底标高，如果承载力达不到规范要求，再次用轻型动力触探仪确定清软土深度，直到承载力达到要求为止。
地基承载力合格后，进行基底标高测量，填写三方联测资料。
签收人意见：编制：董仕奎审核：签收：日期：保存期限:5 年本技术交底书一式三份：施工单位、技术部、计划部各一份。
CRCC14G2JL16-08 第 2 页/共 4 页主送单位工程地点(里程桩号)3、换填工程项目日期新建海南西环铁路①施工准备施工前应对换填的范围和深度进行核实，当采用机械挖除换填时，应预留 30-50cm 的保护层由人工清理。
软土地基换填施工技术方案
软土地基换填施工技术方案软土地基换填施工技术方案一、前言软土地基换填施工技术方案主要针对软土地基改造采用填土法的工程设计方案，包括了施工前的准备工作，圩场作业、填筑作业、开挖作业等方面，旨在保证施工质量，并尽可能减少工期及施工成本。
二、准备工作软土地基换填施工的前期工作至关重要，准备工作中，必须严格按照设计要求，认真制定计划，慎重选择施工队伍，保证工程顺利进行。
（一）洽谈与协商：首先对与此项工程有关的各方进行洽谈与协商，澄清责权关系，明确各方职责和义务；同时，要认真评估设计方案的可行性，并就其中问题进行进一步讨论。
（二）编制施工方案：施工前需要编制出详细的施工方案，明确施工流程，统筹规划各项工作，保证施工过程中各项工作的正常进行，并满足质量、安全、环保的要求。
在此基础上，制定出具体的质量检查与验收程序。
（三）人员、材料准备：在开始施工前，应积极做好人员与材料等准备工作，确保施工过程中不出现缺口，防止施工延误及质量问题的发生。
三、圩场作业（一）准备工作：在准备进行圩场作业前，需要清远地面上的杂物，做好场地整体平整工作。
并且，要在场地周围铺设好围挡，并对工程现场进行标明，避免其他车辆、人员进入圩场区。
（二）圩场强度测试：圩场的强度检测是很关键的环节，只有圩场的强度达标，施工才能正式开始。
需要使用相关仪器进行圩场强度以及土壤密度的测试，如果圩场强度未达到设计要求，则需要对圩场进行加固处理，确保施工正常进行。
（三）圩场接料：接料是保证施工顺利进行的重要步骤，需要根据设计要求，协调好环卫局的作业时间，确保及时地接料，避免因材料供应问题导致施工延误。
四、填筑作业（一）制定填筑方案：填土施工是软土地基换填的关键，为保证填筑的稳定性，需要制定详细的填筑方案，包括夯实层的厚度、夯实方式等。
夯实层的厚度应根据软土地基的情况，并根据相应标准进行计算，确保填土层夯实牢固。
（二）填筑夯实：填土施工的夯实具有极高的要求，一般每一层填筑后都要进行夯实，夯实应均匀，夯实面积不能大于0.5m²，夯实面积应大于75%，并根据设计要求测量夯实层是否符合标准。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
4.2地基处理技术
4.2.1换填法
当软弱土地基的承载力和变形满足不了建筑物的要求，而软弱土层的厚度又不很大时将基础底面以下处理范围内的软弱土层的部分或全部挖去，然后分层换填强度较大的砂（碎石、素土、灰土、高炉干渣、粉煤灰）或其它性能稳定、无侵蚀性等材料，并压（夯、振）实至要求的密实度为止，这种地基处理的方法称为换填法.它还包括低洼地域筑高（平整场地）或堆填筑高（道路路基）。
机械碾压、重锤夯实、平板振动可作为压（夯、振）实垫层的不同机具对待，这些施工方法不但可处理分层回填土，又可加固地基表层土。
按回填材料不同，垫层可分为：砂垫层、砂石垫层、碎石垫层、素土垫层、灰土垫层、二灰垫层、干渣垫层和粉煤灰垫层等。
《建筑地基处理技术规范》(JGJ79-2002)中规定：换填法适用于淤泥、淤泥质土、湿陷性黄土、素填土、杂填土地基及暗沟、暗塘等的浅层处理。
虽然不同材料的垫层，其应力分布稍有差异，但从试验结果分析其极限承载力还是比较接近的；通过沉降观测资料发现，不同材料垫层的特点基本相似，故可将各种材料的垫层设计都近似的按砂垫层的计算方法进行计算。
但对湿陷性黄土、膨胀土、季节性冻土等某些特殊土采用换土垫层处理时，因其主要处理目的是为了消除地基土的湿陷性、膨胀性和冻胀性，所以在设计时需考虑的解决问题的关键也应有所不同。
1、压实原理
当粘性土的土样含水量较小时，其粒间引力较大，在一定的外部压实功能作用下，如还不能有效地克服引力而使土粒相对移动，这时压实效果就比较差。
当增大土样含水量时，结合水膜逐渐增厚，减小了引力，土粒在相同压实功能条件下易于移动而挤密，所以压实效果较好。
但当土样含水量增大到一定程度后，孔隙中就出现了自由水，结合水膜的扩大作用就不大了，因而引力的减少就显著，此时自由水填充在孔隙中，从而产生了阻止土粒移动的作用，所以压实效果又趋下降，因而设计时要选择一个”最优含水量”，这就是土的压实机理。
在工程实践中，对垫层的碾压质量的检验，要求能获得填土的最大干密度,其
10
最大干密度可用室内击实试验确定。
在标准的击实方法的条件下，对于不同含水量的土样，可得到不同的干密度，从而绘制干密度和制备含水量的关系曲线，在曲线上的峰值，即为最大干密度与之相应的制备含水量为最优含水量。
垫层的作用主要有：
(1)提高地基承载力大家知道，浅基础的地基承载力与持力层的抗剪强度有关。
如果以抗剪强度较高的砂或其它填筑材料代替软弱的土，可提高地基的承载力，避免地基破坏。
(2)减少沉降量一般地基浅层部分沉降量在总沉降量中所占的比例是比较大的。
以条形基础为例，在相当于基础宽度的深度范围内的沉降量约占总沉降量50%左右。
如以密实砂或其它填筑材料代替上部软弱土层，就可以减少这部分的沉降量。
由于砂垫层或其它垫层对应力的扩散作用，使作用在下卧层土上的压力较小，这样也会相应减少下卧层土的沉降量。
(3)加速软弱土层的排水固结建筑物的不透水基础直接与软弱土层相接触时，在荷载的作用下，软弱土层地基中的水被迫绕基础两侧排出，因而使基底下的软弱土不易固结，形成较大的孔隙水压力，还可能导致由于地基强度降低而产生塑性破坏的危险。
砂垫层和砂石垫层等垫层材料透水性大，软弱土层受压后，垫层可作为良好的排水面，可以使基础下面的孔隙水压力迅速消散，加速垫层下软弱土层的固结和提高其强度，避免地基土塑性破坏。
(4)防止冻胀因为粗颗粒的垫层材料孔隙大，不易产生毛细管现象，因此可以防止寒冷地区土中结冰所造成的冻胀。
这时，砂垫层的底面应满足当地冻结深度的要求。
(5)消除膨胀土的胀缩作用在膨胀土地基上可选用砂、碎石、块石、煤渣、二灰或灰土等材料作为垫层以消除胀缩作用，但垫层厚度应依据变形计算确定，一般不少于0.3m，且垫层宽度应大于基础宽度，而基础的两侧宜用与垫层相同的材料回填。
2、垫层设计
对垫层的设计，即要求有足够的厚度以置换可能被剪切破坏的软弱土层，又要求有足够大宽度以防止砂垫层向两侧挤出。
(1)垫层厚度的确定垫层厚度应根据垫层底部下卧土层的承载力确定，并符合下式要求：
11。
