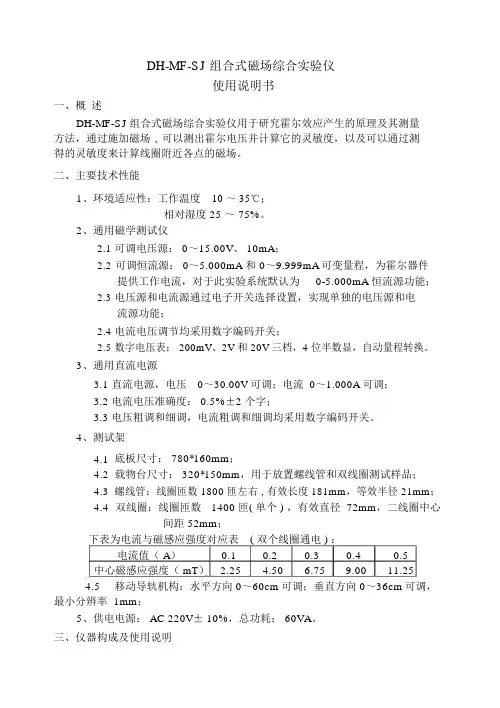

DH-MF-SJ 组合式磁场综合实验仪使用说明书一、概述DH-MF-SJ组合式磁场综合实验仪用于研究霍尔效应产生的原理及其测量方法，通过施加磁场 , 可以测出霍尔电压并计算它的灵敏度，以及可以通过测得的灵敏度来计算线圈附近各点的磁场。
二、主要技术性能1、环境适应性：工作温度10 ～ 35℃；相对湿度 25 ～ 75%。
2、通用磁学测试仪2.1可调电压源： 0～15.00V、 10mA；2.2可调恒流源： 0～5.000mA 和 0～9.999mA可变量程，为霍尔器件提供工作电流，对于此实验系统默认为0-5.000mA 恒流源功能；2.3电压源和电流源通过电子开关选择设置，实现单独的电压源和电流源功能；2.4电流电压调节均采用数字编码开关；2.5数字电压表： 200mV、2V 和 20V 三档，4 位半数显，自动量程转换。
3、通用直流电源3.1 直流电源，电压0～30.00V 可调；电流 0～1.000A 可调；3.2 电流电压准确度： 0.5%±2 个字；3.3 电压粗调和细调，电流粗调和细调均采用数字编码开关。
4、测试架4.1底板尺寸： 780*160mm；4.2载物台尺寸： 320*150mm，用于放置螺线管和双线圈测试样品；4.3螺线管：线圈匝数 1800 匝左右 , 有效长度 181mm，等效半径 21mm；4.4双线圈：线圈匝数1400 匝( 单个 ) ，有效直径 72mm，二线圈中心间距 52mm；下表为电流与磁感应强度对应表( 双个线圈通电 ) ：电流值（ A）0.10.20.30.40.5中心磁感应强度（ mT） 2.25 4.50 6.759.0011.254.5移动导轨机构：水平方向 0～60cm可调；垂直方向 0～36cm可调，最小分辨率 1mm；5、供电电源： AC 220V± 10%，总功耗： 60VA。
三、仪器构成及使用说明DH-MF-SJ组合式磁场综合实验仪由实验测试台、双线圈、螺线管、通用磁学测试仪、通用直流电源以及测试线等组成。
DH4512系列霍尔效应实验仪
霍尔效应和霍尔法测量磁场DH4512系列霍尔效应实验仪（实验讲义）使用说明书杭州大华科教仪器研究所杭州大华仪器制造有限公司DH4512系列霍尔效应实验仪使用说明一、概述DH4512系列霍尔效应实验仪用于研究霍尔效应产生的原理及其测量方法，通过施加磁场,可以测出霍尔电压并计算它的灵敏度，以及可以通过测得的灵敏度来计算线圈附近各点的磁场。
DH4512采用双个圆线圈产生实验所需要的磁场（对应实验一内容）；DH4512B型采用螺线管产生磁场（对应实验一、实验二的内容）；DH4512A组合了DH4512和DH4512B的功能，含有一个双线圈、一个螺线管和一个测试仪。
图1-1 DH4512霍尔效应双线圈实验架平面图图1-2DH4512霍尔效应螺线管实验架平面图二、仪器构成DH4512型霍尔效应实验仪由实验架和测试仪二个部分组成。
图1-1为DH4512型霍尔效应双线圈实验架平面图，图1-2为DH4512型霍尔效应螺线管实验架平面图；图1-3为DH4512型霍尔效应测试仪面板图。
图1-3 DH4512系列霍尔效应测试仪面板三、主要技术性能1、环境适应性：工作温度10～35℃；相对湿度25～75%。
2、DH4512型霍尔效应实验架（DH4512、DH4512A）二个励磁线圈：线圈匝数1400匝(单个)；有效直径72mm；二线圈中心间距52mm。
电流值（A）0.1 0.2 0.3 0.4 0.5 中心磁感应强度（mT） 2.25 4.50 6.75 9.00 11.25 移动尺装置：横向移动距离70mm，纵向移动距离25mm；霍尔效应片类型：N型砷化镓半导体。
3、DH4512B型霍尔效应螺线管实验架（DH4512A 、DH4512B）：线圈匝数1800匝,有效长度181mm，等效半径21mm；移动尺装置：横向移动距离235mm，纵向移动距离20mm；霍尔效应片类型：N型砷化镓半导体。
4、DH4512型霍尔效应测试仪DH4512型霍尔效应测试仪主要由0～0.5A恒流源、0～3mA恒流源及20mV/2000mV量程三位半电压表组成。
大学物理实验报告霍尔效应

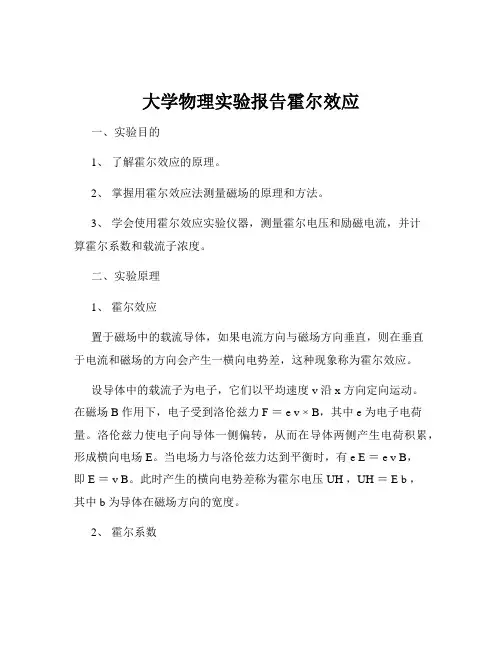

大学物理实验报告霍尔效应一、实验目的1、了解霍尔效应的原理。
2、掌握用霍尔效应法测量磁场的原理和方法。
3、学会使用霍尔效应实验仪器，测量霍尔电压和励磁电流，并计算霍尔系数和载流子浓度。
二、实验原理1、霍尔效应置于磁场中的载流导体，如果电流方向与磁场方向垂直，则在垂直于电流和磁场的方向会产生一横向电势差，这种现象称为霍尔效应。
设导体中的载流子为电子，它们以平均速度 v 沿 x 方向定向运动。
在磁场 B 作用下，电子受到洛伦兹力 F ＝ e v × B，其中 e 为电子电荷量。
洛伦兹力使电子向导体一侧偏转，从而在导体两侧产生电荷积累，形成横向电场 E。
当电场力与洛伦兹力达到平衡时，有 e E ＝ e v B，即 E ＝ v B。
此时产生的横向电势差称为霍尔电压 UH ，UH ＝ E b ，其中 b 为导体在磁场方向的宽度。
2、霍尔系数霍尔电压 UH 与电流 I 和磁场 B 以及导体的厚度 d 有关，其关系式为 UH ＝ R H I B ／ d ，其中 R H 称为霍尔系数。
对于一种材料，R H 是一个常数，它反映了材料的霍尔效应的强弱。
3、载流子浓度由 R H 的表达式，可推导出载流子浓度 n ＝ 1 ／（R H e) 。
三、实验仪器霍尔效应实验仪，包括霍尔样品、电磁铁、励磁电源、测量电源、数字电压表等。
四、实验内容与步骤1、连接实验仪器按照实验仪器说明书，将霍尔样品、电磁铁、励磁电源、测量电源和数字电压表正确连接。
2、测量霍尔电压（1）保持励磁电流 IM 不变，改变测量电流 IS 的大小和方向，测量对应的霍尔电压 UH 。
（2）保持测量电流 IS 不变，改变励磁电流 IM 的大小和方向，测量对应的霍尔电压 UH 。
3、绘制曲线根据测量数据，分别绘制 UH IS 和 UH IM 曲线。
4、计算霍尔系数和载流子浓度根据曲线的斜率，计算霍尔系数 R H ，进而计算载流子浓度 n 。
五、实验数据记录与处理1、实验数据记录表格｜ IM （A) ｜ IS （mA) ｜ UH1 （mV) ｜ UH2 （mV) ｜ UH3 （mV) ｜ UH4 （mV) ｜ UH （mV) ｜｜｜｜｜｜｜｜｜｜ 05 ｜ 10 ｜｜｜｜｜｜｜ 05 ｜ 20 ｜｜｜｜｜｜｜ 05 ｜ 30 ｜｜｜｜｜｜｜ 10 ｜ 10 ｜｜｜｜｜｜｜ 10 ｜ 20 ｜｜｜｜｜｜｜ 10 ｜ 30 ｜｜｜｜｜｜（注：UH1、UH2、UH3、UH4 分别为在不同测量条件下得到的霍尔电压值，UH 为其平均值。
霍尔效应实验报告 (2)
霍尔效应的研究及利用霍尔效应测磁场实验报告指导老师：姓名：学号：实验日期：一、实验目的1、理解霍尔效应的原理，研究霍尔效应的应用；2、掌握DH4501N型三维亥姆霍兹线圈磁场实验仪的用法;3、利用霍尔效应法测量磁场大小，并且研究亥姆霍兹线圈的磁场分布规律；二、实验仪器DH4501N三维亥姆霍兹线圈磁场实验仪（仪器由信号源和测试架两大部分组成）A.仪器面板为三大部分，见下图(1) 。
（1）实验仪面板图1、励磁电流I M输出：前面板右侧，三位半数显电流表，显示输出电流值I M（A），直流恒流输出可调，接到测试架的励磁线圈，提供实验用的励磁电流。
2、霍尔片工作电流I S输出：前面板左侧，三位半数显电流表，显示输出电流值I S（mA），直流恒流输出可调，用于提供霍尔片的工作电流。
以上两组直流恒源只能在规定的负载范围内恒流，与之配套的“测试架”上的负载符合要求。
若要作它用时需注意。
提醒：只有在接通负载时，恒流源才有电流输出，数显表上才有相应显示。
3、V H、Vσ测量输入：前面板中部，三位半数显表显示输入值（mV），用于测量霍尔片的霍尔电压V H及霍尔片长度L方向的电压降Vσ。
使用前将两输入端接线柱短路，用调零旋钮调零。
提醒：I S霍尔片工作电流输出端与V H、Vσ测量输入端，连接测试架时，与测试架上对应的接线端子一一对应连接（红接线柱与红接线柱相连，黑接线柱与黑接线柱相连）。
励磁电流I M输出端连接到测试架线圈时，可以选择接单个线圈与双个线圈。
接双个线圈时，将两线圈串联，即一个线圈的黑接线柱与另一线圈的红接线柱相连。
另外两端子接至实验仪的I M端。
4、二个换向开关分别对励磁电流I M，工作电流I S进行正反向换向控制。
5、一个转换开关对霍尔片的霍尔电压V H与霍尔片长度L方向的电压降Vσ测量进行转换控制。
B. DH4501N三维亥姆霍兹线圈磁场测试架图（2）三维亥姆霍兹线圈磁场实验仪测试架本测试架的特点是三维可靠调节，见图（2）。
霍尔效应法测量磁场

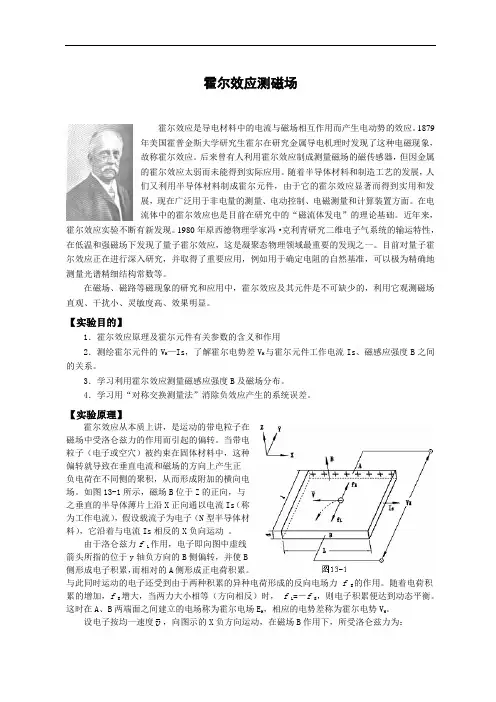

霍尔效应测磁场霍尔效应是导电材料中的电流与磁场相互作用而产生电动势的效应。
1879年美国霍普金斯大学研究生霍尔在研究金属导电机理时发现了这种电磁现象，故称霍尔效应。
后来曾有人利用霍尔效应制成测量磁场的磁传感器，但因金属的霍尔效应太弱而未能得到实际应用。
随着半导体材料和制造工艺的发展，人们又利用半导体材料制成霍尔元件，由于它的霍尔效应显著而得到实用和发展，现在广泛用于非电量的测量、电动控制、电磁测量和计算装置方面。
在电流体中的霍尔效应也是目前在研究中的“磁流体发电”的理论基础。
近年来，霍尔效应实验不断有新发现。
1980年原西德物理学家冯·克利青研究二维电子气系统的输运特性，在低温和强磁场下发现了量子霍尔效应，这是凝聚态物理领域最重要的发现之一。
目前对量子霍尔效应正在进行深入研究，并取得了重要应用，例如用于确定电阻的自然基准，可以极为精确地测量光谱精细结构常数等。
在磁场、磁路等磁现象的研究和应用中，霍尔效应及其元件是不可缺少的，利用它观测磁场直观、干扰小、灵敏度高、效果明显。
【实验目的】1．霍尔效应原理及霍尔元件有关参数的含义和作用2．测绘霍尔元件的V H—Is，了解霍尔电势差V H与霍尔元件工作电流Is、磁感应强度B之间的关系。
3．学习利用霍尔效应测量磁感应强度B及磁场分布。
4．学习用“对称交换测量法”消除负效应产生的系统误差。
【实验原理】霍尔效应从本质上讲，是运动的带电粒子在磁场中受洛仑兹力的作用而引起的偏转。
当带电粒子（电子或空穴）被约束在固体材料中，这种偏转就导致在垂直电流和磁场的方向上产生正负电荷在不同侧的聚积，从而形成附加的横向电场。
如图13-1所示，磁场B位于Z的正向，与之垂直的半导体薄片上沿X正向通以电流Is（称为工作电流），假设载流子为电子（N型半导体材料），它沿着与电流Is相反的X负向运动。
由于洛仑兹力f L作用，电子即向图中虚线箭头所指的位于y轴负方向的B侧偏转，并使B侧形成电子积累，而相对的A侧形成正电荷积累。
霍尔效应法测磁场实验报告

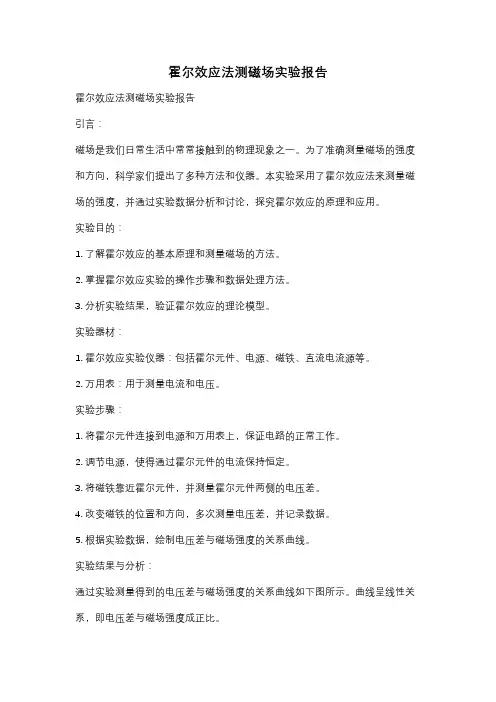

霍尔效应法测磁场实验报告霍尔效应法测磁场实验报告引言：磁场是我们日常生活中常常接触到的物理现象之一。
为了准确测量磁场的强度和方向，科学家们提出了多种方法和仪器。
本实验采用了霍尔效应法来测量磁场的强度，并通过实验数据分析和讨论，探究霍尔效应的原理和应用。
实验目的：1. 了解霍尔效应的基本原理和测量磁场的方法。
2. 掌握霍尔效应实验的操作步骤和数据处理方法。
3. 分析实验结果，验证霍尔效应的理论模型。
实验器材：1. 霍尔效应实验仪器：包括霍尔元件、电源、磁铁、直流电流源等。
2. 万用表：用于测量电流和电压。
实验步骤：1. 将霍尔元件连接到电源和万用表上，保证电路的正常工作。
2. 调节电源，使得通过霍尔元件的电流保持恒定。
3. 将磁铁靠近霍尔元件，并测量霍尔元件两侧的电压差。
4. 改变磁铁的位置和方向，多次测量电压差，并记录数据。
5. 根据实验数据，绘制电压差与磁场强度的关系曲线。
实验结果与分析：通过实验测量得到的电压差与磁场强度的关系曲线如下图所示。
曲线呈线性关系，即电压差与磁场强度成正比。
图1：电压差与磁场强度的关系曲线根据霍尔效应的原理，当电流通过霍尔元件时，磁场会引起霍尔元件两侧的电压差。
而电压差的大小与磁场的强度成正比。
因此，我们可以利用霍尔效应来测量磁场的强度。
实验中，我们改变了磁铁的位置和方向，多次测量了电压差。
通过对实验数据的分析，我们可以得出以下结论：1. 磁场的强度与电压差成正比：根据实验数据绘制的曲线可以看出，电压差随着磁场强度的增加而增加，两者呈线性关系。
2. 磁场的方向与电压差的正负有关：实验中我们发现，当磁铁的方向改变时，电压差的正负也会相应改变。
这说明电压差的正负与磁场的方向有关，电压差的正负可以用来判断磁场的方向。
3. 霍尔元件的材料和几何形状对实验结果有影响：在实验中，我们采用了一种特定的霍尔元件。
实际上，不同材料和几何形状的霍尔元件对实验结果可能会有一定的影响。
因此，在实际应用中，选择合适的霍尔元件也是非常重要的。
霍尔效应法测量磁场
实验3.7 霍尔效应法测量磁场随着电子技术的不断发展，霍尔器件越来越得到广泛的应用。
霍尔效应不但是测定半导体材料电学参数的主要手段，而且，随着实验电子技术的进展，利用该效应制成的霍尔器件，由于结构简单、频率响应宽（高达10GHz）、寿命长、可靠性高等优点，已广泛用于非电量电测、自动控制和信息处理等方面。
置于磁场中的载流体，如果电流方向与磁场垂直，则在垂直于电流和磁场的方向会产生一附加的横向电场，这个现象是霍普金斯大学研究生霍尔于1879年在研究载流导体载磁场中受力性质时发现的一种电磁现象，后被称为霍尔效应。
【实验目的】1．了解霍尔效应实验原理以及有关霍尔器件对材料要求的知识。
2．掌握测试霍尔元件的工作特性的方法。
3．学习用霍尔效应测量磁场的方法。
4．学习用“对称测量法”消除副效应的影响。
5．描绘霍尔元件试样的V H− I S和V H− I M曲线。
6．学习用霍尔元件测绘长直螺线管的轴向磁场分布，描绘B - X曲线。
【实验原理】1．霍尔效应法测量磁场原理霍尔效应从本质上讲是指运动的带电粒子在磁场中受洛伦兹力作用而引起偏转的现象。
当带电粒子（电子或空穴）被约束在固定材料中时，这种偏转就导致在垂直电流和磁场的方向上产生正负电荷的聚积，从而形成附加的横向电场。
对于图3-20所示的半导体试样，若在X方向通以电流I S ，在Z方向加磁场B，则在Y方向即试样A、A' 方向电极两侧就开始聚积异号电荷而产生相应的附加电场—霍尔电场，电场的指向取决于试样的导电类型。
图3-20 霍尔效应法测量磁场原理显然，该电场阻止载流子继续向侧面偏移，当载流子所受到的横向电场力eE H与洛伦兹力相等时，样品两侧电荷的积累就达到平衡，故有eE H （3-44）v eB其中H E 为霍尔电场，v 是载流子在电场方向上的平均漂移速度。
设试样的宽度为b ，厚度为d ，载流子浓度为n ，则bd v ne I S = （3-45）由式（3-44）和式（3-45）可得dB I R d BI ne b E V S H S H H ===1（3-46） 即霍尔电压V H （A 、A ′电极之间的电压）与I S B 乘积成正比，与试样厚度d 成反比。
霍尔效应法测磁场实验报告
霍尔效应法测磁场实验报告一、实验目的1、了解霍尔效应的基本原理。
2、学习用霍尔效应法测量磁场的原理和方法。
3、掌握霍尔元件的特性和使用方法。
二、实验原理1、霍尔效应将一块半导体薄片置于磁场中（磁场方向垂直于薄片平面），当有电流通过时，在垂直于电流和磁场的方向上会产生一个横向电位差，这种现象称为霍尔效应。
这个横向电位差称为霍尔电压，用＄U_H$ 表示。
霍尔电压的大小与电流＄I$、磁感应强度＄B$ 以及薄片的厚度＄d$ 等因素有关，其关系式为：＄U_H ＝ K_H IB$其中，＄K_H$ 称为霍尔系数，它与半导体材料的性质有关。
2、用霍尔效应法测磁场若已知霍尔元件的灵敏度＄K_H$ ，通过测量霍尔电压＄U_H$ 和电流＄I$ ，就可以计算出磁感应强度＄B$ ：＄B ＝＼frac{U_H}｛K_H I}＄三、实验仪器霍尔效应实验仪、直流电源、毫安表、伏特表、特斯拉计等。
四、实验步骤1、仪器连接（1）将霍尔效应实验仪的各个部件按照说明书正确连接。
（2）将直流电源、毫安表、伏特表等仪器与实验仪连接好。
2、调节仪器（1）调节直流电源的输出电压，使通过霍尔元件的电流达到预定值。
（2）调节特斯拉计，使其归零。
3、测量霍尔电压（1）在不同的磁场强度下，测量霍尔元件两端的电压。
（2）改变电流的方向，再次测量霍尔电压。
4、数据记录将测量得到的数据记录在表格中，包括电流、磁场强度、霍尔电压等。
五、实验数据及处理1、实验数据记录｜电流（mA）｜磁场强度（T）｜霍尔电压（mV）（正电流）｜霍尔电压（mV）（负电流）｜｜｜｜｜｜｜50|01|256|－258|｜50|02|512|－515|｜50|03|768|－771|｜100|01|512|－515|｜100|02|1024|－1028|｜100|03|1536|－1542|2、数据处理（1）计算每个测量点的平均霍尔电压：＄U_{H平均} ＝＼frac{U_{H正} ＋ U_{H负}｝｛2}＄（2）根据霍尔系数＄K_H$ 和平均霍尔电压、电流计算磁场强度：＄B ＝＼frac{U_{H平均}｝｛K_H I}＄3、绘制曲线以磁场强度为横坐标，霍尔电压为纵坐标，绘制霍尔电压与磁场强度的关系曲线。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
DH-MF-SJ组合式磁场综合实验仪使用说明书一、概述DH-MF-SJ组合式磁场综合实验仪用于研究霍尔效应产生的原理及其测量方法，通过施加磁场,可以测出霍尔电压并计算它的灵敏度，以及可以通过测得的灵敏度来计算线圈附近各点的磁场。
二、主要技术性能1、环境适应性：工作温度 10～35℃；相对湿度 25～75%。
2、通用磁学测试仪可调电压源：0～、10mA；可调恒流源：0～和0～可变量程，为霍尔器件提供工作电流，对于此实验系统默认为恒流源功能；电压源和电流源通过电子开关选择设置，实现单独的电压源和电流源功能；电流电压调节均采用数字编码开关；数字电压表：200mV、2V和20V三档，4位半数显，自动量程转换。
3、通用直流电源直流电源，电压0～可调；电流0～可调；电流电压准确度：%±2个字；电压粗调和细调，电流粗调和细调均采用数字编码开关。
4、测试架底板尺寸：780*160mm；载物台尺寸：320*150mm，用于放置螺线管和双线圈测试样品；螺线管：线圈匝数1800匝左右,有效长度181mm，等效半径21mm；双线圈：线圈匝数1400匝(单个)，有效直径72mm，二线圈中心间距 52mm；移动导轨机构：水平方向0～60cm可调；垂直方向0～36cm可调，最小分辨率1mm；5、供电电源：AC 220V±10%，总功耗：60VA。
三、仪器构成及使用说明DH-MF-SJ组合式磁场综合实验仪由实验测试台、双线圈、螺线管、通用磁学测试仪、通用直流电源以及测试线等组成。
1、测试架1.双线圈；2.载物台（上面绘制坐标轴线）； 3，4 双线圈励磁电源输入接口；5.霍尔元件；6.立杆；7.刻度尺；8.传感器杆（后端引出2组线，一组为传感器工作电流Is，输出端号码管标识为Input；一组为霍尔电势V H输出，输出端号码管标识为Output）； 9.滑座； 10.导轨； 11. 螺线管励磁电源输入接口； 12.螺线管； 13.霍尔工作电流I S输入，号码管标有Input（红正，黑负）；14.霍尔电势V H输出，号码管标有Output（红正，黑负）； 15.底座图1-1组合式磁场综合实验仪（测试架图）2、通用磁学测试仪（DH0802）1.电压或电流显示窗口（霍尔元件工作电流或电压指示）；2.恒流源指示灯；3.恒压源指示灯；4.调节旋钮（左右旋转用于减小或增加输出；按下弹起按钮用于恒流源或恒压源最小步进值选择，按照显示值的个、十、百、千位依次循环切换）；5.电源输出插座（正极红+，负极黑-，为霍尔元件或传感器提供工作电源；对于此实验，系统默认为恒流输出功能，为霍尔元件提供恒定的工作电流；输出插座与霍尔元件的输入端正负极对应相连，霍尔元件测试线上对应有input标号，连线时请注意！）；6. 霍尔电压表（霍尔电势表，，2V和20V自动量程转换）；7.量程指示灯mV； 8. 量程指示灯V；9.置零键（对某一测试值进行置零，置零后指示灯亮，此时显示值与实际值相差“置零值”；再次按置零键恢复正常测试，电压输入值等于显示值）；10.电压输入插座（正极红+，负极黑-；该输入后用于测量霍尔元件的霍尔电势V，与霍尔元件的输出端正负极对应相连，霍尔元件测试线上对应有output标号，H连线时请注意！）。
图1-2通用磁学测试仪面板图1.电压显示窗； 2，3.电压粗调和细调指示灯；4.电压调节旋钮（旋转旋钮增加或减小电压输出；按下弹起旋钮用于粗调和细调切换）；5.输出指示灯（灯亮代表输出状态，灯灭代表无输出）；6.电源输出状态切换按钮；7. 电流显示窗； 8，9.电流粗调和细调指示灯；10. 电流调节旋钮（旋转旋钮增加或减小电流输出；按下弹起旋钮用于粗调和细调切换）；11.电源输出插座（正极红+，负极黑-；输出插座与螺线管或双线圈相连，提供励磁电流，产生测试磁场）。
图1-3 DH0801 通用直流电源面板图四、仪器使用注意事项（必读）1.当霍尔片与测试仪未连接好时，严禁开机加电，否则，极易使霍尔片遭受冲击电流而使霍尔片损坏。
2.霍尔片性脆易碎、电极易断，严禁用手去触摸，以免损坏！在需要调节霍尔片位置时，必须谨慎。
3. 通用磁学测试仪的电源“输出”接实验架上的霍尔元件的input输入端子I，红黑对应相连,提供霍尔元件的工作电流；通用磁学测试仪的电压S，红黑“输入”接霍尔元件的output端子，用于测量霍尔元件的霍尔电势VH对应相连；4.通用直流电源的“输出”接双线圈或螺线管，提供励磁电流I；决不M 输出”接到霍尔元件“Is输入”处，否则一旦通电，会损坏霍尔允许将“IM片！5.加电前必须保证通用磁学测试仪的霍尔工作电流输出和通用直流电源的励磁电流输出均置零位，严防电流未调到零就开机。
6.为了不使通电线圈过热而受到损害，或影响测量精度，除在短时间内读取有关数据，通过励磁电流I外，其余时间最好断开励磁电流。
M7.本仪器为开放式设计性实验，关于设备的使用，请仔细阅读仪器组成与使用说明部分。
实验一霍尔效应实验和霍尔法测量磁场霍尔效应是导电材料中的电流与磁场相互作用而产生电动势的效应。
1879年美国霍普金斯大学研究生霍尔在研究金属导电机理时发现了这种电磁现象，故称霍尔效应。
后来曾有人利用霍尔效应制成测量磁场的磁传感器，但因金属的霍尔效应太弱而未能得到实际应用。
随着半导体材料和制造工艺的发展，人们又利用半导体材料制成霍尔元件，由于它的霍尔效应显着而得到实用和发展，现在广泛用于非电量的测量、电动控制、电磁测量和计算装置方面。
在电流体中的霍尔效应也是目前在研究中的“磁流体发电”的理论基础。
近年来，霍尔效应实验不断有新发现。
1980年原西德物理学家冯·克利青研究二维电子气系统的输运特性，在低温和强磁场下发现了量子霍尔效应，这是凝聚态物理领域最重要的发现之一。
目前对量子霍尔效应正在进行深入研究，并取得了重要应用，例如用于确定电阻的自然基准，可以极为精确地测量光谱精细结构常数等。
在磁场、磁路等磁现象的研究和应用中，霍尔效应及其元件是不可缺少的，利用它观测磁场直观、干扰小、灵敏度高、效果明显。
[实验目的]1、霍尔效应原理及霍尔元件有关参数的含义和作用2、测绘霍尔元件的VH —Is，VH—IM曲线，了解霍尔电势差VH与霍尔元件工作电流Is、磁感应强度B及励磁电流IM之间的关系。
3、学习利用霍尔效应测量磁感应强度B及磁场分布。
4、学习用“对称交换测量法”消除负效应产生的系统误差。
[实验仪器]DH-MF-SJ组合式磁场综合实验仪[实验原理]霍尔效应从本质上讲，是运动的带电粒子在磁场中受洛仑兹力的作用而引起的偏转。
当带电粒子（电子或空穴）被约束在固体材料中，这种偏转就导致在垂直电流和磁场的方向上产生正负电荷在不同侧的聚积，从而形成附加的横向电场。
如图2-1 图2-1所示，磁场B 位于Z 的正向，与之垂直的半导体薄片上沿X 正向通以电流 图2-1Is （称为工作电流），假设载流子为电子（N 型半导体材料），它沿着与电流Is 相反的X 负向运动。
由于洛仑兹力f L 作用，电子即向图中虚线箭头所指的位于y 轴负方向的B 侧偏转，并使B 侧形成电子积累，而相对的A 侧形成正电荷积累。
与此同时运动的电子还受到由于两种积累的异种电荷形成的反向电场力 f E 的作用。
随着电荷积累的增加，f E 增大，当两力大小相等（方向相反）时， f L =－f E ，则电子积累便达到动态平衡。
这时在A 、B 两端面之间建立的电场称为霍尔电场E H ，相应的电势差称为霍尔电势V H 。
设电子按均一速度V ，向图示的X 负方向运动，在磁场B 作用下，所受洛仑兹力为：f L =－e V B式中：e 为电子电量，V 为电子漂移平均速度，B 为磁感应强度。
同时，电场作用于电子的力为：fE H H eV eE -=-=l式中：E H 为霍尔电场强度，V H 为霍尔电势，l 为霍尔元件宽度 当达到动态平衡时:f L =－f E V B=V H /l （1） 设霍尔元件宽度为l ，厚度为d ，载流子浓度为 n ，则霍尔元件的工作电流为ld V ne Is = （2）由(1)、(2)两式可得：dIsBR d IsB ne l E V HH H ===1 （3） 即霍尔电压V H (A 、B 间电压)与Is 、B 的乘积成正比，与霍尔元件的厚度成反比，比例系数 neR H 1=称为霍尔系数（严格来说，对于半导体材料，在弱磁场下应引入一个修正因子 ，从而有 ），它是反映材料霍尔效应强弱的重要参数，根据材料的电导率μσne =的关系，还可以得到： p R H μσμ==/或σμH R = （4）式中：μ为载流子的迁移率，即单位电场下载流子的运动速度，一般电子迁移率大于空穴迁移率，因此制作霍尔元件时大多采用N 型半导体材料。
83π=A neR H 183π=当霍尔元件的材料和厚度确定时，设：ned l d R K H H //== （5）将式（5）代入式（3）中得：IsB K V H H = （6）式中：H K 称为元件的灵敏度，它表示霍尔元件在单位磁感应强度和单位控制电流下的霍尔电势大小，其单位是[]T mA mV ⋅/，一般要求H K 愈大愈好。
由于金属的电子浓度()n 很高，所以它的R H 或K H ，都不大，因此不适宜作霍尔元件。
此外元件厚度d 愈薄，K H 愈高，所以制作时，往往采用减少d 的办法来增加灵敏度，但不能认为d 愈薄愈好，因为此时元件的输入和输出电阻将会增加，这对霍尔元件是不希望的。
本实验采用的双线圈霍尔片的厚度d 为0.2mm ，宽度l 为2.5mm ，长度L 为3.5mm 。
螺线管霍尔片的厚度d 为0.2mm ，宽度l 为1.5mm ，长度L 为1.5mm 。
应当注意：当磁感应强度B 和元件平面法线成一角度时（如图2-2），作用在元件上的有效磁场是其法线方向上的分量θcos B ，此时：B IsB K V H H cos =所以一般在使用时应调整元件两平面方位，使V H 达到最大，即：0=θ，这时有：==B IsB K V H H cos IsB K H （7）由式（7）可知，当工作电流Is 或磁感应强度B ，两者之一改变方向时，霍尔电势V H 方向随之改变；若两者方向同时改变，则霍尔电势V H 极性不变。
图2-2 图2-3霍尔元件测量磁场的基本电路（如图2-3），将霍尔元件置于待测磁场的相应位置，并使元件平面与磁感应强度B 垂直，在其控制端输入恒定的工作电流Is ，霍尔元件的霍尔电势输出端接毫伏表，测量霍尔电势V H 的值。
［实验项目］一、研究霍尔效应及霍尔元件特性1、测量霍尔元件零位（不等位）电势V 0及不等位电阻R 0＝V 0／I S2、研究V H 与励磁电流I M 和工作电流I S 之间的关系二、测量通电圆线圈的磁感应强度B1、测量通电圆线圈中心的磁感应强度B2、测量通电圆线圈中磁感应强度B的分布［实验方法与步骤］一、按仪器面板上的文字和符号提示将测试仪与测试架正确连接。
