不锈钢载波钝化条件下添加剂的作用机理研究
关键词 ：不锈钢 ；载波钝 化 ； 加剂 ；作用机 理 添
中 图 分 类 号 ： Ｇ１４ ４ Ｔ ７．１ 文 献 标 识 码 ：Ａ 文 章 编 号 ：１０ —４ Ｘ ２ ０ ） ８０ ３ —５ ０ ５７ ８ （ ０ ２ ０ —３ ５０
ｔ ａ ｓ ｖ ｔｎ ｏ ｕ ｉ ｎ ｃ ｕ ｄ ｄ ｒ ｓ ｈ ｒ ｗ ｔ ａ ｅｏ ｉ ａ ｄ ｉ ｒ ｖ ｈ ｒ ｐ ｒｉ ｓｏ ｉ ，ｓ ｃ ｓ ｃ ｒ ｏ ｉ ｎ Ｏ ｐ ｓ ｉ ａ ｉ ｇ ｓ ｌ ｔ ｏ ｌ ｅ ｅ ｅ ｔ ｅ ｇ ｏ ｈ ｒ ｔ ｆｆｌ ｏ ｃ ａ ｍ ｎ ｍｐ ｏ ｅ ｔ ｅ ｐ ｏ ｅ ｔｅ ｆｆｌ ｍ ｕ ｈ ａ ｏ ｒ ｓｏ
ＺＩＡ ｔ ＮＧ ｕ － ｉ。Ｑｔ Ｏ － ａ ２ ＡＯ ｈｕｎ ｎ 。Ｚ Ｊ ｎ ｘ Ａ Ｙｉ ｎ 。Ｃ ｎ Ｃ －ａ ＨＡＮＧ ａ － ｎ ２ Ｊｉｎ ｑｉｇ＇
（ ． Ｅｌｃ ｒ ｃ ｅ ｃ ｌＲｅ ｅ ｒ ｈ Ｇ ｒ ｕ Ｉ ｅ ｔ ｏ ｈ ｍｉ ａ ｓ ａ ｃ ｏ ｐ，Ｓ ｎ ｈ ｉ ｎ ｖ ｒ ｉ ｆ Ｅｌｃ ｒｃ Ｐ ｗｅ ，Ｋｅ ａ ｏ ａ ｏ ｙ ｏ ｔ ｔ ｗｅ ｈａ ｇ ａ ｉ ｅ ｓｔ ｏ ｅ ｔ ｉ ｏ ｒ Ｕ ｙ ｙ Ｌ ｂ ｒ ｔ ｒ ｆＳ ａ ｅ Ｐｏ ｒ
ｏ ｈ ａ ｓ ｖ ｔｎ ｉ ｆ ｒ ｄ ｏ ０ ｔ ｉ ｌ ｓ ｔ ｅ ｙ ｕ ｉ ｇ ａ ｔ ｒ ａ ｉ ｇ ｖ ｌａ ｅ（ Ｖ．）ｐ ｓ ｉ ａ ｉ ｎ ｗａ ａ ｒ ｄ ｏ ｔ ｆ ｔ ｅ ｐ ｓ ｉ ａ ｉ ｇ ｆｌ ｏ ｍｅ ｎ ３ ４ ｓ ａｎ ｅ ｓｓ ｅ ｌ ｓｎ ｌ ｎ ｔ ｏ ｔ ｇ ｍ ｂ ｅ ｎ ａ ｓ ｖ ｔ ｓｃ ｒ ｉ ｕ ｏ ｅ ｂ ａ ｓ ｏ ＡＳ，ＸＰＳ ａ ｄ ｅｅ ｔｏ ｈ ｍ ｃ ｌ ａ ｓ ｒ ｍ ｅ ｔ ． Ｔｈ ｘ ｅ ｉ ｅ ｔ ｌ ｅ ｕ ｔ ｈ ｗｅ ｈ ｔａ ｄ ｎ ： ｏ ｙ ｍｅ ｎ ｆ Ａ ｎ ｌｃ ｒ ｃ ｅ ｉ ａ ｍｅ ｕ ｅ ｎ ｓ ｅｅ ｐ ｒ ｍ ｎ ａ ｓ ｌ ｓ ｏ ｄ ｔ ａ ｄ ｉ ｇ Ｎａ Ｍ Ｏ４ ｒ ｓ
Ｃ ｒ ｏ ａｉｎ ｏ ｈ ｎ ， ｈ ｎ ｈ ｉ ０ ０ ０ ．Ｄ ｐ ｒｍｅ ｔ ｆ ｈ ｍｉ ｒ ，Ｚ ＠ ａ ｇ Ｕｎｖ ｒｉ ，Ｈａ ｇ ｈ ｕ ３ ０ ２ ； ｏ ｐ ｒｔ ｆ ｉａ Ｓ ａ ｇ ａ ２ ０ ９ ；２ ｅ ａ ｔ ｎ ｅ ｓ ｙ ｈ ｎ ｉ ｓ ｙ ｏ Ｃ ｏＣ ｔ ｅ ｔ ｎ ｚ ｏ １ ０ ７
Ａｂｓｒ ｃ ： Ａｎｉ ｖ ｓｉａｉｎ ｏ ｈ ｆｅ ｔｏ ｄ ｉｉｅ （ ２ ｏ ，Ｍ ｎ Ｏ４ ｎ ｔｅｃ ｍｐ ｓｔ ｎａ ｄ ｐｏ ｅ ｔ ｓ ｔａ ｔ ｎ ｅ ｔ ｔｏ ｆｔ ｅｅｆｃ ｆａ ｄｔｖ ｓ Ｎａ Ｏ４ ｇ Ｍ Ｓ ）ｏ ｈ ｏ ｏ ｉｉ ｎ ｒ ｐ ｒｉ ｏ ｅ
张俊 喜 。乔 亦 男 ，曹楚 南 一 －。张 鉴 清
（ ． 海电力学 院电化学研 究室 ， １上 国家 电力 公司热力 设备腐蚀 与防护重点 实验 室 ， 上海 ２ ０ ９ ； ０ ０ ０ ２ ．浙 江大学化 学系 ，杭州 ３ ０ ２ ； ．中国科学 院金属研究 所腐蚀 与防护 国家重 点实验 室 ， １０７ ３ 沈阳 １０ １ ） １ ０ ５ 摘 要 ：采用 Ｘ射线 光电子能谱 （ Ｓ 和 电化学 阻抗 谱 （ Ｉ ） ＸＰ ） Ｅ Ｓ 研究 了载 波钝 化条 件下添 加 ＮａＭｏ 、 ＳＮ ２ Ｏ４ Ｍｎ （பைடு நூலகம்
对不锈钢 载波钝化 膜的形成 和性能 的影 响 ， 分析 丁 ＮａＭｏ ４ Ｍｎ Ｏ４在载波钝化 膜生长过程 中 的作用 机理 。结果 ２ Ｏ 、 Ｓ 表 明 ： ２ Ｏ４的添加会 降低膜层 的生 长速度 ， ＮａＭｏ 但会使 膜的耐蚀 性得 以改 善 ； 而添 加 Ｍｎ （ Ｓ Ｎ则 会提 高膜 层 的生长
ＥＦ ＦＥＣＴ ＤＤＩ Ｖ ＥＳ ＯＮ ＯＦ Ａ ＴＩ ＧＲＯＷ ＴＨ ＮＤ ＲＯＰＥＲＩ ＥＳ ＯＦ ＴＨ Ｅ Ｓ ＶＡ ＴＩ Ａ Ｐ ＴＩ ＰＡ ＳＩ ＮＧ ＦＩ ＬＭ ＯＲＭ ＥＤ Ｆ ＯＮ ０ ＴＡ Ｉ ＬＥＳ ＴＥＥＬ ３ ４Ｓ Ｎ ＳＳ ＢＹ Ｖ． ＰＡＳ Ｉ ＡＴＩ Ｎ Ａ． ＳＶ Ｏ
维普资讯
第 ２ 第 ８ ３卷 期 ２ ０ 年 ８月 ０２
腐蚀 与 防护
Ｃ Ｒ Ｉ ＯＲ ＯＳ ＯＮ ＆ Ｐ ＯＴＥ ＴＩ ． Ｒ Ｃ ＯＮ
ＶｏＬ ３ Ｎｏ ８ ２ ．
Ａｕ ｕ ｔ ２ ０ ｇ ｓ ０ ２
不 锈 钢 载 波 钝 化 条 件 下 添 加 剂 的 作 用 机 理 研 究
３ ．Ｓ ａ ｅ Ｋｅ ｂ ｆ ｒＣ ｒ ｏ ｉ ｎ ａ ｄ Ｐｒ ｔ ｃ ｉ ｎ Ｉ ｓ ｉｕ ｅ ｏ ｅ ａ ｓ ａ ｃ ｔ ｔ ｙ Ｌａ ｏ ｏ ｒ ｓｏ ｎ ｏ ｅ ｔ ． ｎ ｔｔ ｔ ｆＭ ｔ ｌＲｅ ｅ ｒ ｈ，Ｃｈ ｎ ｓ ａ ｅ ｙ ｏ ｏ ｉ ｅ ｅ Ａｃ ｄ ｍ ｆ Ｓ ｉ ｎ ｅ ，Ｓ ｅ ｙ ｎ ０ １ ｃ ｅ ｃ ｓ ｈ ｎ ａ ｇ １ ０ ５，Ｃｈ ｎ ） １ ｉａ
．
ｒ ｓ ｓａ ｃ ｎ ｔ ｅ ｈ ｓｃ ｌ ｅ ｆ ｒ ａ ｃ ，ｗｈ ｌ ｄ ｉ ｇ Ｍ ｎ Ｏ４ｗｏ ｌ ｃ ｅ ｅ ａ ｅ ｔ ｅｇｒ ｗｔ ｆｔ ｅ ｐ ｓ ｉａ ｉ ｇ ｆｌ Ｌ ｅ ｉｔ ｎ ｅ ａ ｄ ｏ ｈ ｒ ｐ ｙ ｉａ ｒｏ ｍ ｎ ｅ ｐ ｉ ａ ｄ ｎ Ｓ ｕ ｄ ａ ｃ ｌ ｒ ｔ ｈ ｏ ｈ ｏ ｈ ａ ｓｖ ｔ ｉ Ｔ ｅ ｎ ｒ ＡＡ Ｓ ａ ｄ ＸＰＳ ａ ａ ｙ ｉ ｅ ｕ ｔ ｈ ｗ ｈ ｔ ｔ ｅ ｅ ａ ｅ Ｍ ｏ ｏ ｎ ｉ ｈ ｉ ．ｔ ｅ ｃ ａ ｇ ｎ ｆ ｔ ｅ ｆｌ ｏ ｐ ｓｔ ｎ ｂ ｎ ｎ ｌ ｓｓ ｒ ｓ ｌ ｓ ｏ ｔ ａ ｈ ｒ ｒ ｒ Ｍ ｎ ｔ ｅ ｆｌ ｓ ｍ ｈ ｈ ｎ ｉ ｇ ｏ ｈ ｉ ｃ ｍ ｏ ｉｉ ｙ ｍ ｏ ａ ｄ ｎ ｈ ｄ ｔ ｅ ｎ ｉａ ｅ ｈ ｔｔ ｅ ａ ｄ ｔｖ ｓ ｔ ｏ ａ ｔｉ ｈ ｏ ｍａ ｉｎ ｏ ｈ ｉ ｄ ｉ ｇ ｔ ｅ ａ ｄｉ ｖ ｓ ｉ ｄ ｃ ｔ ｓ ｔ ａ ｈ ｄ ｉ ｅ ｏ ｋ ｐ ｒ ｎ ｔ ｅ ｆ ｒ ｔ ｆｔ ｅ ｆｌ ｉ ｉ ｏ ｍ． Ｔｈ ｅ ｈ ｎ ｓ ｏ ｈ ｆｅ ｔ ｅ ｍ ｃ ａ ｉｍ ｆ ｔ ｅ ｅ ｆ ｃ ｏ ｈ ｄ ｉ ｖ ｓ ｄ ｓ ｕ ｓ ｄ ｆｔ ｅ ａ ｄ ｔ ｅ ｗａ ｉｃ ｓ ｅ ． ｉ

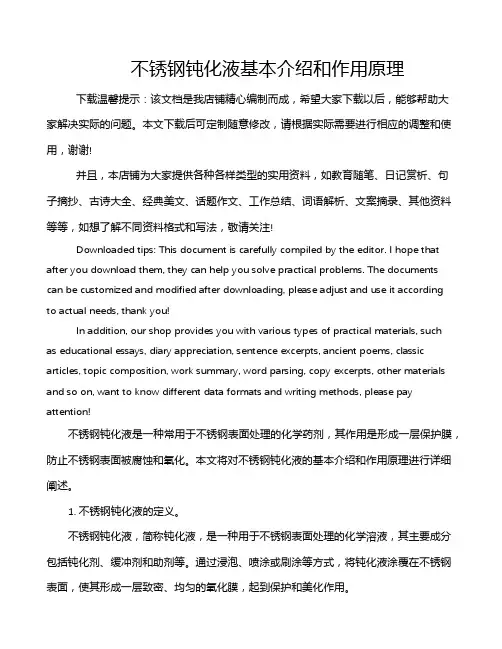

不锈钢钝化液基本介绍和作用原理
不锈钢钝化液基本介绍和作用原理下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
本文下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Downloaded tips: This document is carefully compiled by the editor. I hope that after you download them, they can help you solve practical problems. The documentscan be customized and modified after downloading, please adjust and use it accordingto actual needs, thank you!In addition, our shop provides you with various types of practical materials, suchas educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!不锈钢钝化液是一种常用于不锈钢表面处理的化学药剂，其作用是形成一层保护膜，防止不锈钢表面被腐蚀和氧化。

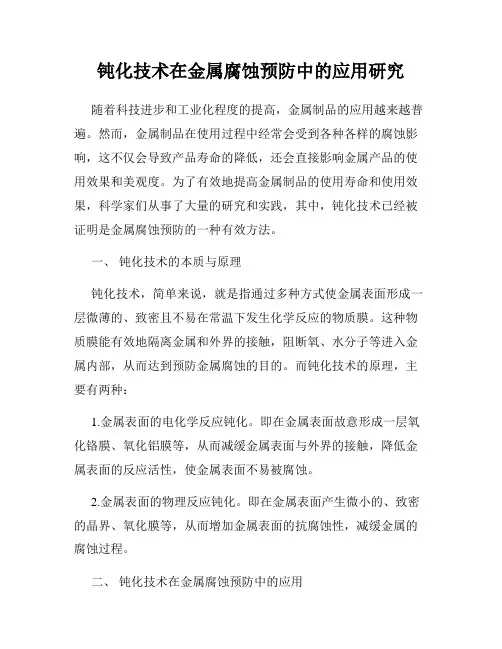

钝化技术在金属腐蚀预防中的应用研究
钝化技术在金属腐蚀预防中的应用研究随着科技进步和工业化程度的提高，金属制品的应用越来越普遍。
然而，金属制品在使用过程中经常会受到各种各样的腐蚀影响，这不仅会导致产品寿命的降低，还会直接影响金属产品的使用效果和美观度。
为了有效地提高金属制品的使用寿命和使用效果，科学家们从事了大量的研究和实践，其中，钝化技术已经被证明是金属腐蚀预防的一种有效方法。
一、钝化技术的本质与原理钝化技术，简单来说，就是指通过多种方式使金属表面形成一层微薄的、致密且不易在常温下发生化学反应的物质膜。
这种物质膜能有效地隔离金属和外界的接触，阻断氧、水分子等进入金属内部，从而达到预防金属腐蚀的目的。
而钝化技术的原理，主要有两种：1.金属表面的电化学反应钝化。
即在金属表面故意形成一层氧化铬膜、氧化铝膜等，从而减缓金属表面与外界的接触，降低金属表面的反应活性，使金属表面不易被腐蚀。
2.金属表面的物理反应钝化。
即在金属表面产生微小的、致密的晶界、氧化膜等，从而增加金属表面的抗腐蚀性，减缓金属的腐蚀过程。
二、钝化技术在金属腐蚀预防中的应用钝化技术广泛应用于各种金属制品的腐蚀和腐蚀防护中，例如：1.钢铁钝化。
钢铁在使用过程中容易被氧化腐蚀，而钝化技术能够有效地减缓钢铁表面的氧化反应，从而提高钢铁材料的腐蚀防护性能。
2.不锈钢钝化。
不锈钢钝化是利用不锈钢表面专用钝化剂氟化铬的反应，形成一层致密、透明、润滑的氧化膜，这种膜能够有效地阻隔氧分子，减少不锈钢材料的腐蚀情况。
3. 铜钝化。
铜材的使用寿命往往会受到表面氧化腐蚀的影响，而钝化技术能够减缓氧化反应，提高铜的防腐性能。
4. 铝钝化。
铝具有较高的电化学活性，容易发生腐蚀反应。
钝化技术可以为铝制品形成一层密闭而稳定的氧化物膜，使其具备了良好的抗氧化性能和耐腐蚀性能。
三、钝化技术的局限性和发展趋势虽然钝化技术已经是目前金属腐蚀防护领域中的一种主流技术，但其仍具有一定的局限性。
例如，目前钝化技术的很多钝化剂在生产、使用、处理过程中均会对环境造成一定的损害。
不锈钢钝化膏主要成分
不锈钢钝化膏主要成分一、前言不锈钢钝化膏是一种用于不锈钢表面处理的化学药品，可以有效地提高不锈钢的耐腐蚀性和耐磨性。
本文将详细介绍不锈钢钝化膏的主要成分以及其作用机理。
二、不锈钢钝化膏的作用机理在不锈钢表面形成一层致密、均匀、稳定的氧化物膜，从而提高其耐腐蚀性和耐磨性。
这层氧化物膜主要由Cr2O3、NiO、Fe2O3等组成。
三、不锈钢钝化膏的主要成分1. 氟硅酸盐类物质：主要是氟硅酸铵和氟硅酸二铵，可有效地改善不锈钢表面的润湿性和降低表面张力，从而使得其他活性成分更容易进入到表面微观缺陷中。
2. 硫酸类物质：主要是硫酸铜和硫酸亚铁，在与氟硅酸盐类物质共同作用下可以促进Cr2O3等金属氧化物的形成，从而增强不锈钢表面的耐腐蚀性。
3. 硝酸类物质：主要是硝酸铜和硝酸钾，可以促进Fe2O3等金属氧化物的形成，从而提高不锈钢表面的耐磨性。
4. 柠檬酸类物质：主要是柠檬酸和柠檬酸钠，可以作为络合剂和缓冲剂，调节溶液pH值并与金属离子形成络合物，从而提高不锈钢表面的稳定性。
5. 氯化物类物质：主要是氯化铵和氯化钾，在与其他活性成分共同作用下可以加速反应速率，并促进金属氧化物的形成。
四、不锈钢钝化膏的使用方法1. 清洗：将待处理的不锈钢表面清洗干净，并确保其表面没有任何油脂、灰尘等杂质。
2. 涂刷：将不锈钢钝化膏均匀地涂刷在待处理表面上，并注意避免出现漏刷或重叠涂刷现象。
3. 静置：将涂刷好的不锈钢表面静置一段时间，以便其与钝化膏中的活性成分充分反应。
4. 清洗：将静置好的不锈钢表面用清水冲洗干净，并用干燥的布擦拭干净即可。
五、注意事项1. 不锈钢钝化膏属于强酸性物质，使用时应戴上防护手套、口罩等防护用品，以免对身体造成伤害。
2. 使用时应避免将不锈钢钝化膏涂刷在其他金属表面上，以免发生化学反应导致金属损坏或者产生有毒气体。
3. 不锈钢钝化膏使用后应妥善存放，避免阳光直射和高温环境，以免影响其有效期和药效。
不锈钢钝化膜在不同环境下半导体特性的研究的开题报告
不锈钢钝化膜在不同环境下半导体特性的研究的开题报告1.研究背景不锈钢具有优良的抗腐蚀性能和耐久性，广泛应用于各种领域。
然而，在一些特定的环境中，不锈钢表面容易形成钝化膜层，使不锈钢的半导体特性发生改变。
因此，钝化膜在不同环境下半导体特性的研究具有重要的理论和应用意义。
2.研究目的本研究旨在系统地研究不锈钢钝化膜在不同环境下半导体特性的变化规律，探索影响钝化膜半导体特性的关键因素，为进一步提高不锈钢的性能提供理论和实验依据。
3.研究内容（1）不锈钢钝化膜的制备方法及特性分析对不锈钢表面钝化膜的制备方法进行总结和比较，并通过扫描电子显微镜、电化学阻抗谱等分析方法，研究钝化膜的成分组成、厚度、电学性质等特性。
（2）钝化膜在不同环境下的半导体特性研究通过控制不同的环境因素（如温度、湿度、氧化剂浓度等），研究钝化膜在不同环境下的电学、光电、热电等半导体特性的变化规律，探索不同环境因素对钝化膜半导体特性的影响机理。
（3）关键因素的分析和对比通过对不同环境下钝化膜半导体特性的分析和对比，探索影响钝化膜半导体特性的关键因素，并为进一步提高不锈钢的性能提供理论和实验依据。
4.研究方法（1）实验法：采用电化学阻抗谱、光电学、热电学等实验方法，研究不锈钢钝化膜在不同环境下的半导体特性。
（2）理论分析法：结合实验结果，分析钝化膜半导体特性变化的机理和影响因素，并探索半导体特性的优化途径。
5.预期成果（1）总结不锈钢钝化膜制备方法及特性分析。
（2）揭示不锈钢钝化膜在不同环境下半导体特性的变化规律和机理，并分析影响半导体特性变化的关键因素。
（3）为进一步提高不锈钢的性能，提供理论和实验依据。

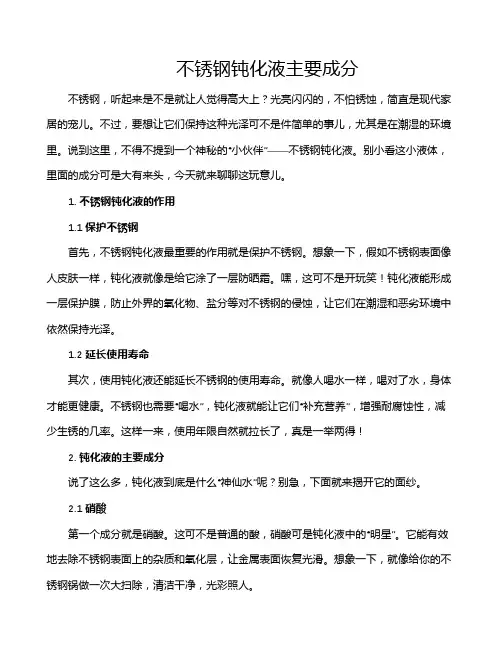

不锈钢钝化液主要成分
不锈钢钝化液主要成分不锈钢，听起来是不是就让人觉得高大上？光亮闪闪的，不怕锈蚀，简直是现代家居的宠儿。
不过，要想让它们保持这种光泽可不是件简单的事儿，尤其是在潮湿的环境里。
说到这里，不得不提到一个神秘的“小伙伴”——不锈钢钝化液。
别小看这小液体，里面的成分可是大有来头，今天就来聊聊这玩意儿。
1. 不锈钢钝化液的作用1.1 保护不锈钢首先，不锈钢钝化液最重要的作用就是保护不锈钢。
想象一下，假如不锈钢表面像人皮肤一样，钝化液就像是给它涂了一层防晒霜。
嘿，这可不是开玩笑！钝化液能形成一层保护膜，防止外界的氧化物、盐分等对不锈钢的侵蚀，让它们在潮湿和恶劣环境中依然保持光泽。
1.2 延长使用寿命其次，使用钝化液还能延长不锈钢的使用寿命。
就像人喝水一样，喝对了水，身体才能更健康。
不锈钢也需要“喝水”，钝化液就能让它们“补充营养”，增强耐腐蚀性，减少生锈的几率。
这样一来，使用年限自然就拉长了，真是一举两得！2. 钝化液的主要成分说了这么多，钝化液到底是什么“神仙水”呢？别急，下面就来揭开它的面纱。
2.1 硝酸第一个成分就是硝酸。
这可不是普通的酸，硝酸可是钝化液中的“明星”。
它能有效地去除不锈钢表面上的杂质和氧化层，让金属表面恢复光滑。
想象一下，就像给你的不锈钢锅做一次大扫除，清洁干净，光彩照人。
2.2 磷酸接下来，磷酸也是钝化液中的常客。
它的作用就像一个温柔的抚慰者，能够让不锈钢的表面形成一层致密的钝化膜，进一步增强抗腐蚀性。
可以说，它和硝酸相辅相成，二者结合，形成了一种“绝配”，让不锈钢的耐用性上升到一个新高度。
2.3 其他成分除了硝酸和磷酸，不锈钢钝化液中还有一些其他的成分，比如氟化物、氨水等。
虽然这些成分的比例可能小，但绝对是不可或缺的。
它们能够在不同环境下发挥各自的作用，确保钝化液的效果万无一失。
3. 使用注意事项当然，使用钝化液的时候也得小心。
虽然它的效果好，但如果不小心使用，可能会适得其反。
3.1 防护措施首先，使用钝化液时一定要做好防护措施，手套、口罩少不了。
不锈钢钝化反应产物_概述及解释说明
不锈钢钝化反应产物概述及解释说明1. 引言1.1 概述在我们的日常生活和工业生产中，不锈钢被广泛应用于许多领域，如建筑、化工、电子、医疗等。
不锈钢具有很好的抗腐蚀性能，主要归功于其表面形成的钝化层。
钝化层可以保护不锈钢表面免受氧化和腐蚀的损害，从而延长了不锈钢材料的使用寿命。
1.2 文章结构本文将围绕着不锈钢钝化反应产物展开详细介绍和解释说明。
首先，在第2节中，我们将阐述不锈钢钝化反应产物的定义和特点。
其次，在第3节中，我们将探讨不锈钢钝化反应产物的种类和形成条件。
然后，在第4节中，我们将探究不锈钢钝化反应产物在防腐蚀中的作用与应用。
最后，在结论部分将总结本文，并展望不锈钢钝化反应产物的未来发展方向。
1.3 目的本文旨在深入了解和解释不锈钢钝化反应产物及其在防腐蚀中的作用。
通过对不锈钢钝化层的分析，我们将更好地了解钝化层的组成、结构和稳定性，以及其对不锈钢抗腐蚀性能的影响。
同时，我们还将探讨不同种类的不锈钢合金在形成钝化层过程中的条件和因素，并展示钝化层在工业应用中的潜力和前景。
最后，我们还将提出优化和改良不锈钢钝化层性能的方法，并对该领域未来研究方向进行展望。
通过本文的阐述，我们期望为读者提供有关不锈钢钝化反应产物的全面理解，并为相关领域的科研人员和工程师提供一些有益的参考信息。
2. 不锈钢钝化反应产物的定义和特点2.1 钝化反应的概念及背景不锈钢是一种具有高耐腐蚀性能的金属材料，其抗腐蚀性主要依赖于形成在表面的钝化层。
钝化是一种自发形成的氧化层，它通过与空气中的氧分子结合，形成一层致密、稳定和不溶于介质中的覆盖层。
这种覆盖层可以防止进一步的金属氧化和腐蚀。
2.2 不锈钢钝化反应产物的组成与结构特征不锈钢表面形成的钝化层通常由铬、镍和铁等元素形成的复杂氧化物组成。
这些元素在环境中与氧发生反应，并生成覆盖在金属表面上的保护性氧化物。
不同类型的不锈钢合金具有不同组成和结构特点的钝化层。
对于奥氏体型不锈钢而言，其主要组成为Cr₂O₃、FeCr₂O₄以及其他含铬物质，而铁、镍等元素则参与到了其晶体结构中。
不锈钢钝化原理
不锈钢钝化原理不锈钢是一种耐腐蚀的金属材料，其主要成分是铁、铬、镍等元素。
不锈钢在使用过程中，经常需要进行钝化处理，以增强其耐腐蚀性能。
不锈钢钝化的原理是什么呢？接下来，我们将深入探讨不锈钢钝化的原理。
首先，不锈钢钝化的原理与其表面形成的一层致密的氧化膜密不可分。
在不锈钢表面形成的氧化膜，可以有效地隔离金属与介质的接触，起到一种屏障的作用，从而阻止了金属的进一步腐蚀。
这层致密的氧化膜能够保护不锈钢材料，使其具有良好的耐腐蚀性能。
其次，不锈钢钝化的原理还与表面电化学反应密切相关。
在钝化过程中，不锈钢表面会发生一系列的电化学反应，形成一定厚度的氧化膜。
这种氧化膜具有一定的稳定性和致密性，能够有效地阻止金属与介质的进一步腐蚀反应，从而提高了不锈钢的耐腐蚀性能。
此外，不锈钢钝化的原理还与金属表面的微观结构有关。
在钝化过程中，不锈钢表面的微观结构会发生一定的变化，形成致密的氧化膜。
这种氧化膜具有很高的耐腐蚀性能，能够有效地保护不锈钢材料，延长其使用寿命。
总的来说，不锈钢钝化的原理主要是通过形成一层致密的氧化膜，阻止金属与介质的进一步腐蚀反应，从而提高不锈钢的耐腐蚀性能。
这种氧化膜具有一定的稳定性和致密性，能够有效地保护不锈钢材料，延长其使用寿命。
在实际应用中，不锈钢钝化是非常重要的。
通过钝化处理，不锈钢材料可以获得良好的耐腐蚀性能，延长其使用寿命，降低维护成本，提高经济效益。
因此，不锈钢钝化的原理对于不锈钢材料的应用具有重要的意义。
综上所述，不锈钢钝化的原理主要是通过形成一层致密的氧化膜，阻止金属与介质的进一步腐蚀反应，从而提高不锈钢的耐腐蚀性能。
不锈钢钝化的原理对于不锈钢材料的应用具有重要的意义，能够有效地提高不锈钢的耐腐蚀性能，延长其使用寿命，降低维护成本，提高经济效益。
因此，在实际应用中，不锈钢钝化是非常重要的。
不锈钢钝化工艺研究与进展开题报告
不锈钢钝化工艺研究与进展开题报告材料科学与工程学院腐蚀与防护系2008级毕业设计《不锈钢钝化工艺研究与进展》开题报告专业名称:金属材料工程(腐蚀与防护) 班级学号:088103123 学生姓名:彭志华指导教师:王梅丰日期:2012-03-13一、选题的依据及意义不锈钢(Stainless Steel)指耐空气、蒸汽、水等弱腐蚀介质和酸、碱、盐等化学浸蚀性介质腐蚀的钢，又称不锈耐酸钢。
实际应用中，常将耐弱腐蚀介质腐蚀的钢称为不锈钢，而将耐化学介质腐蚀的钢称为耐酸钢。
由于两者在化学成分上的差异，前者不一定耐化学介质腐蚀，而后者则一般均具有不锈性。
不锈钢的耐蚀性取决于钢中所含的合金元素。
不锈钢基本合金元素还有镍、钼、钛、铌、铜、氮等，以满足各种用途对不锈钢组织和性能的要求。
不锈钢的耐蚀性随含碳量的增加而降低，因此，大多数不锈钢的含碳量均较低，有些钢的wC(含碳量)甚至低于0.03%(如00Cr12)。
不锈钢中的主要合金元素是Cr，只[1]有当Cr含量达到一定值时，钢才有耐蚀性。
因此，不锈钢一般wCr均在13%以上。
不锈钢中还含有Ni、Ti、Mn、N、Nb，Mo，si等元素。
不锈钢不易产生腐蚀、点蚀、锈蚀或磨损。
不锈钢还是建筑用金属材料中强度最高的材料之一。
由于不锈钢具有良好的耐腐蚀性，所以它能使结构部件永久地保持工程设计的完整性。
含铬不锈钢还集机械强度和高延伸性于一身，易于部件的加工制造，可满足建筑师和结构设计人员的需要。
不锈钢为什么耐腐蚀,这是因为当钢中铬量原子数量不低于12.5%时，可使钢的电极电位发生突变，由负电位升到正的电极电位。
阻止电化学腐蚀。
不锈钢由于其特殊的金相组织和表面钝化膜，使得它在一般情况下较难与介质发生化学反应而被腐蚀，但并不是在任何条件下都不能被腐蚀。
在腐蚀介质和诱因(如划伤、飞溅、割渣等)存在的条件下，不锈钢也能与腐蚀介质发生缓慢的化学和电化学反应被腐蚀，而且在一定条件下的腐蚀速度相当快而产生锈蚀现象，尤其是点蚀和缝隙腐蚀。
不锈钢钝化机理
不锈钢钝化机理当不锈钢中Cr的质量分数大于等12.5%，可以在材料表面形成连续、致密的三氧化二铬（Cr2O3）保护膜（即钝化膜），抑制介质的侵蚀。
钝化膜的抗腐蚀性能取决于材料表面Mo、Ni、Cr、及N的含量。
提高Cr含量可以提高Cr2O3薄膜被损坏时增强了其自修复能力。
供货状态的不锈钢其自然钝化膜厚度一般为10～30Å，在经机加工后，其表面膜大多有不同程度的破坏。
若钝化膜被损坏（包括机械的、化学的），它可以在氧化性环境中（比如在空气中、硝酸中、含有溶解氧的介质中）自然恢复。
不锈钢工件在空气中形成的氧化膜保护性不够完善。
酸洗钝化可以提高钝化膜的完整性和耐蚀性。
酸洗的目的之一是为钝化处理创造有利条件，保证形成优质的钝化膜。
因为通过酸洗使不锈钢表面平均有10μm 厚表面被腐蚀掉，酸液的化学作用使得缺陷部位的溶解率比表面上其它部位高，因此酸洗可使整个表面趋于均匀一致，使铁与铁的氧化物比铬与铬的氧化物优先溶解，去掉了贫铬层，造成铬在不锈钢表面富集，这种富铬钝化膜的电位可达+1.0V(SCE)，接近贵金属的电位，提高了抗腐蚀的稳定性。
不同的钝化处理也会影响膜的成分与结构，如通过化学或电化学改性处理，可使钝化膜增厚，或改变钝化膜的成分，并具有多层结构，使不锈钢能发挥最大的耐蚀性，即转化膜技术。
不锈钢表面转化膜技术原理是在化学或电化学作用下，将不锈钢表面再进行转化处理，其主要作用是使不锈钢表面的金属原子从零价转化为高的价态，形成玻璃态（非晶态）的CrO3或Cr2O3氧化膜膜，使不锈钢能发挥最大的耐蚀性，形成的转化膜厚度最佳值为2000～4000 Å。
在硫的沸点温度（444.6℃）以下，纯硫即不会使不锈钢钝化，也不会破坏不锈钢的钝化膜。
根据《腐蚀数据选材手册》介绍，不锈钢在纯硫介质中有很好的耐蚀性能，但在和湿硫或充气（即与空气有接触的情况下）的液态硫接触时腐蚀较快。
一般铬不锈钢和铬镍不锈钢可以抵抗200℃以下的液硫腐蚀，200℃～沸点温度下，17Cr和含Ti、Nb的不锈钢都可以使用，但缺乏数据。
双相不锈钢的载波钝化处理方法[发明专利]
专利名称：双相不锈钢的载波钝化处理方法专利类型：发明专利
发明人：张涛,何欢,赵成志
申请号：CN200810064147.1
申请日：20080321
公开号：CN101245483A
公开日：
20080820
专利内容由知识产权出版社提供
摘要：本发明提供的是一种双相不锈钢的载波钝化处理方法。
以0.5mol/LNaSO为载波钝化溶液，在如下电位方波参数下对双相不绣钢进行载波钝化处理：正半周电位E＝1225mV，负半周电位E ＝－700mV，频率f＝30Hz，占空比k＝70％，钝化时间t＝30min，温度为常温。
本发明结合双相不锈钢的自身特点，尝试将载波钝化应用于双相不锈钢，运用电位方波对双相不锈钢表面钝化膜进行处理，摸索出其最佳工艺参数。
研究表明，经载波钝化处理后，双相不锈钢试样表面展现出独特的组织形貌，铁素体与奥氏体两相均得到钝化，含Cr量明显增加，耐腐蚀性能得到极大提高。
申请人：哈尔滨工程大学
地址：150001 黑龙江省哈尔滨市南岗区南通大街145号1号楼哈尔滨工程大学科技处知识产权办公室
国籍：CN
更多信息请下载全文后查看。
