【CN109944878A】一种轴承散热方法【专利】
(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910200514.4(22)申请日 2019.03.16(71)申请人 杨胜地址 510641 广东省广州市天河区五山路381号华南理工大学(72)发明人 不公告发明人 (51)Int.Cl.F16C 37/00(2006.01)F16C 19/52(2006.01)
(54)发明名称一种轴承散热方法(57)摘要本发明属于轴承领域，具体的说是一种轴承散热方法，通过在所述外圈内侧位于两列圆锥滚子之间的部分设有环形水冷管，将环形水冷管与循环单元连通；在S1的基础上，在环形水冷管左侧设置环形风冷管，环形风冷管沿轴向内侧开有若干出风口，在外圈靠近左端的位置设有鼓风单元，环形风冷管与鼓风单元连通，通过鼓风单元向环形风冷管内鼓风，
实现风冷。
权利要求书2页 说明书5页 附图4页CN 109944878 A2019.06.28
CN 109944878
A1.一种轴承散热方法，包括外圈(1)、内圈(2)和圆锥滚子(3)，所述外圈(1)内套有内圈(2)，外圈(1)与内圈(2)之间设有两列圆锥滚子(3)，每列圆锥滚子(3)均包含若干圆锥状滚动体，其特征在于：S1：在所述外圈(1)内侧位于两列圆锥滚子(3)之间的部分设有环形水冷管(4)，将环形水冷管(4)与循环单元(5)连通；S2：在S1的基础上，在环形水冷管(4)左侧设置环形风冷管(6)，环形风冷管(6)沿轴向内侧开有若干出风口，在外圈(1)靠近左端的位置设有鼓风单元(7)，环形风冷管(6)与鼓风单元(7)连通，通过鼓风单元(7)向环形风冷管(6)内鼓风，实现风冷。2.根据权利要求1所述的一种轴承散热方法，其特征在于：所述循环单元(5)包括进水口(51)、出水口(52)、外管(53)、单向阀(54)、第一活塞(55)、第一缸筒(56)、第一复位弹簧(57)和凸轮(58)；所述循环单元(5)顶部右侧设有进水口(51)，进水口(51)左侧设有出水口(52)，进水口(51)下方设有第一缸筒(56)，进水口(51)和出水口(52)上端均设有单向阀(54)，进水口(51)和出水口(52)下端均与第一缸筒(56)连通，第一缸筒(56)内设有第一活塞(55)，第一活塞(55)与第一缸筒(56)顶部之间设有第一复位弹簧(57)，所述内圈(2)左侧外缘均匀设有若干凸轮(58)，所述环形水冷单元上部与进水口(51)连通，所述环形水冷单元下部与出水口(52)通过外管(53)连通，所述环形水冷单元和循环单元(5)内充满冷却水；通过凸轮(58)、第一活塞(55)、单向阀(54)、外管(53)、第一复位弹簧(57)和环形水冷管(4)配合，利用循环冷却水对轴承进行散热，降低轴承温度，防止外圈(1)受热后与轴承座不均匀膨胀造成打滑，影响轴承使用寿命。3.根据权利要求2所述的一种轴承散热方法，其特征在于：所述鼓风单元(7)包括进气口(71)、排气口(72)、单向阀(54)、第二活塞(73)、第二缸筒(74)和第二复位弹簧(75)，所述鼓风单元(7)顶部左侧设有进气口(71)，进气口(71)右侧设有排气口(72)，进气口(71)下方设有第二缸筒(74)，进气口(71)和排气口(72)上端均设有单向阀(54)，进气口(71)和排气口(72)下端均与第二缸筒(74)连通，第二缸筒(74)内设有第二活塞(73)，第二活塞(73)与第二缸筒(74)顶部之间设有第二复位弹簧(75)，所述环形风冷管(6)上部与排气口(72)连通，所述第一活塞(55)和第二活塞(73)底部固定连接；通过凸轮(58)、第二活塞(73)、单向阀(54)、第二复位弹簧(75)和环形风冷管(6)配合，利用外部冷空气轴承进行散热，降低轴承温度，防止外圈(1)受热后与轴承座不均匀膨胀造成打滑。4.根据权利要求3所述的一种轴承散热方法，其特征在于：所述进气口(71)左侧设有蒸发单元(8)，蒸发单元(8)包括蒸发箱(81)、进风口(82)、出风管(83)、第一阀门(84)、第二阀门(85)和进气歧管(86)；所述进气口(71)左侧连接有进气歧管(86)，进气歧管(86)左侧与出风管(83)连接，进气歧管(86)与出风管(83)之间设有第二阀门(85)，进气歧管(86)上端设有第一阀门(84)，出风管(83)左侧与蒸发箱(81)连通，蒸发箱(81)左侧设有进风口(82)，蒸发箱(81)内部装有干冰；通过蒸发箱(81)、进风口(82)、出风管(83)、第一阀门(84)、第二阀门(85)和进气歧管(86)的配合，对吹入环形风冷管(6)的空气进行进一步降温，从而对轴承达到更快的冷却速度，保证生产顺利进行。5.根据权利要求4所述的一种轴承散热方法，其特征在于：所述外管(53)上部设有散热单元(9)，散热单元(9)包括蛇形管(91)、散热片(92)、吹风管(93)和第三阀门(94)，所述外管(53)上部设有蛇形管(91)，蛇形管(91)另一端与出水口(52)连通，
蛇形管(91)上套有若权 利 要 求 书1/2页
2CN 109944878 A
【CN109823319A】一种刹车自动散热器【专利】
(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910161237.0(22)申请日 2019.03.04(71)申请人 蔡乐地址 438200 湖北省黄冈市浠水县清泉镇十月高湖雅苑(72)发明人 蔡乐 (74)专利代理机构 湖北武汉永嘉专利代理有限公司 42102代理人 刘秋芳(51)Int.Cl.B60T 5/00(2006.01)
(54)发明名称一种刹车自动散热器(57)摘要本发明公开了一种刹车自动散热器，其特征在于：包括电磁离合器风扇，温度传感器、温控开关、传动机构、鼓风筒、送风筒，所述传动机构的输入端与车体传动轴相连，输出端与电磁离合器风扇轴相连，所述鼓风筒套设在电磁离合器风扇外，并通过送风管道与各送风筒相连通，所述送风筒及温度传感器安设在各车轮刹车片上，所述温控开关与温度传感器连接，并控制电磁离合器风扇的离合。该散热器不仅能实现不用水刹车降温，而且能风冷自动化，因刹车温度高而启用，刹车温度低而关闭，还能实现手动自动一体化，适
用性能强。
权利要求书1页 说明书2页 附图2页CN 109823319 A2019.05.31
CN 109823319
A1.一种刹车自动散热器，其特征在于：包括电磁离合器风扇，温度传感器、温控开关、传动机构、鼓风筒、送风筒，所述传动机构的输入端与车体传动轴相连，输出端与电磁离合器风扇轴相连，所述鼓风筒套设在电磁离合器风扇外，并通过送风管道与各送风筒相连通，所述送风筒及温度传感器安设在各车轮刹车片上，所述温控开关与温度传感器连接，并控制电磁离合器风扇的离合。2.根据权利要求1所述的刹车自动散热器，其特征在于：所述传动机构包括与车体传动轴相连的皮带盘、与电磁离合器风扇轴相连的皮带盘，两皮带盘通过皮带相连。3.根据权利要求2所述的刹车自动散热器，其特征在于：还设有皮带张紧机构，在车体上设有固定座支架，在固定支架上设有两组过桥轮与皮带配置，并设有皮带张紧轮与皮带配置。4.根据权利要求1或2所述的刹车自动散热器，其特征在于：所述鼓风筒的数量与刹车片的数量相对应，鼓风筒的出风口分别通过送风管道与各送风筒相连接。5.根据权利要求1或2所述的刹车自动散热器，其特征在于：所述温控开关为手动自动一体化温控开关。6.根据权利要求1或2所述的刹车自动散热器，其特征在于：该刹车自动散热器安设在
【CN110016274A】一种复合散热材料的制备方法【专利】
(19)中华人民共和国国家知识产权局
(12)发明专利申请
(10)申请公布号 (43)申请公布日
(21)申请号 201910150235.1
(22)申请日 2019.02.28
(71)申请人 常州五荣化工有限公司地址 213000 江苏省常州市新北区黄山路99-4号35号
(72)发明人 林正脉
(74)专利代理机构 北京风雅颂专利代理有限公司 11403代理人 於林峰
(51)Int.Cl.C09D 163/00(2006.01)C09D 7/61(2018.01)C09D 5/33(2006.01)
(54)发明名称一种复合散热材料的制备方法(57)摘要本发明涉及一种复合散热材料的制备方法，属于散热材料技术领域。本发明将电气石和陶瓷微粉作为辐射散热填料，采用溶胶-凝胶法制备二氧化钛凝胶作为主填料，使电气石和陶瓷微粉在凝胶中互相搭接构成导热网络，为导热提供了导热通路，提高了其导热率，将环氧树脂和制备的主填料复合制备出散热涂料，并采用喷雾法喷涂到基体表面，制备出复合散热材料；陶瓷微粉作为一种新的功能性填充材料，其对提高涂料的综合性价比起到很好的作用，提高了涂料的防腐、耐高温、耐侯、绝缘、反射隔热及表面的耐划伤、耐擦洗性能；本发明中环氧树脂和制备的二氧化钛凝胶以粉末状态混合，使得界面的热阻减少，
有利于复合材料的散热。
权利要求书2页 说明书6页CN 110016274 A2019.07.16
CN 110016274
A1.一种复合散热材料的制备方法，其特征在于具体制备步骤为：
（1）取钛酸丁酯、晶须硅、冰醋酸、电气石、陶瓷微粉、无水乙醇、去离子水，将钛酸丁酯、
电气石、陶瓷微粉和1/2份无水乙醇混合，进行搅拌处理，即得混合溶液A，将晶须硅、1/2份
无水乙醇、冰醋酸和去离子水混合，进行超声分散处理，即得混合溶液B，将混合溶液B滴入
混合溶液A中并搅拌处理，即得混合溶胶，将混合溶胶进行陈化处理，即得混合湿凝胶；将混

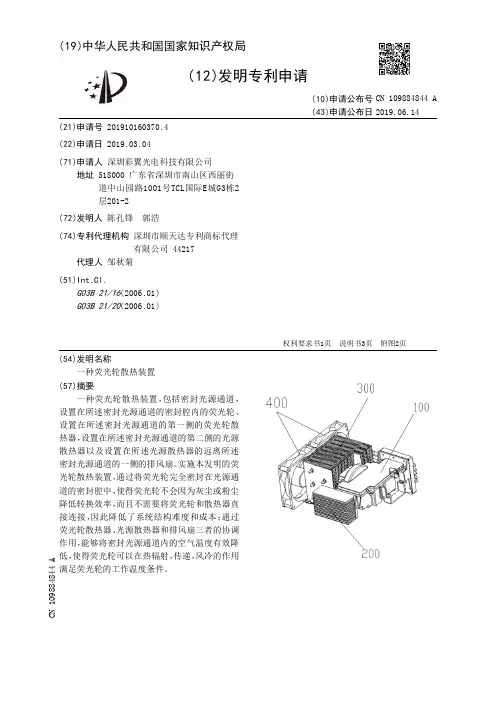

【CN109884844A】一种荧光轮散热装置【专利】
(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910160370.4(22)申请日 2019.03.04(71)申请人 深圳彩翼光电科技有限公司地址 518000 广东省深圳市南山区西丽街道中山园路1001号TCL国际E城G3栋2层201-2(72)发明人 陈孔锋 郭浩 (74)专利代理机构 深圳市顺天达专利商标代理有限公司 44217代理人 邹秋菊(51)Int.Cl.G03B 21/16(2006.01)G03B 21/20(2006.01)
(54)发明名称一种荧光轮散热装置(57)摘要一种荧光轮散热装置，包括密封光源通道，设置在所述密封光源通道的密封腔内的荧光轮、设置在所述密封光源通道的第一侧的荧光轮散热器，设置在所述密封光源通道的第二侧的光源散热器以及设置在所述光源散热器的远离所述密封光源通道的一侧的排风扇。实施本发明的荧光轮散热装置，通过将荧光轮完全密封在光源通道的密封腔中，使得荧光轮不会因为灰尘或粉尘降低转换效率，而且不需要将荧光轮和散热器直接连接，因此降低了系统结构难度和成本；通过荧光轮散热器、光源散热器和排风扇三者的协调作用，能够将密封光源通道内的空气温度有效降低，使得荧光轮可以在热辐射，传递，风冷的作用
满足荧光轮的工作温度条件。
权利要求书1页 说明书3页 附图2页CN 109884844 A2019.06.14
CN 109884844
A1.一种荧光轮散热装置，其特征在于，包括密封光源通道，设置在所述密封光源通道的密封腔内的荧光轮、设置在所述密封光源通道的第一侧的荧光轮散热器，设置在所述密封光源通道的第二侧的光源散热器以及设置在所述光源散热器的远离所述密封光源通道的一侧的排风扇。2.根据权利要求1所述的荧光轮散热装置，其特征在于，所述荧光轮散热器的散热片、所述光源散热器的散热片的设置方向与所述排风扇的排风风向一致。3.根据权利要求2所述的荧光轮散热装置，其特征在于，所述密封光源通道包括构成所述密封腔的铝制壳体、设置在所述密封腔上侧的光源通道盖、设置在所述密封腔的第三侧的安装板，以及由透光玻璃密封的出光口。4.根据权利要求3所述的荧光轮散热装置，其特征在于，所述光源通道盖为铝制光源通道盖，所述安装板为铝制安装板。5.根据权利要求3所述的荧光轮散热装置，其特征在于，所述光源通道盖、所述安装板、所述透光玻璃与所述铝制壳体之间通过硅胶条密封。6.根据权利要求3所述的荧光轮散热装置，其特征在于，在所述光源散热器的远离所述密封光源通道的一侧并排设置两个排风扇。7.根据权利要求3所述的荧光轮散热装置，其特征在于，所述荧光轮竖直设置在所述铝制壳体的与所述出光口相对的向外凸出的一侧内部，所述光源散热器贴合设置在所述铝制壳体的向外凸出的一侧外部，且形状与所述铝制壳体的向外凸出的形状匹配。8.根据权利要求7所述的光源散热装置，其特征在于，所述光源散热器为背面涂覆导热硅脂的密齿型散热器，所述密齿型散热器的散热片的设置方向与所述排风扇的排风风向一致。9.根据权利要求7所述的荧光轮散热装置，其特征在于，所述荧光轮散热器为背面涂覆导热硅脂的密齿型散热器，所述荧光轮散热器设置在所述铝制壳体的与设置所述光源散热器的一侧相邻的另一侧，所述密齿型散热器的散热片的设置方向与所述排风扇的排风风向
【CN209494620U】一种新型风扇轴【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920261924.5(22)申请日 2019.03.01(73)专利权人 广西玉柴机器股份有限公司地址 537006 广西壮族自治区玉林市天桥西路88号(72)发明人 梁悦斌 易祥众 黄坚卫 (74)专利代理机构 广州海心联合专利代理事务所(普通合伙) 44295代理人 王洪娟(51)Int.Cl.F01P 5/02(2006.01)F04D 29/053(2006.01)
(54)实用新型名称一种新型风扇轴(57)摘要本实用新型公开了一种新型风扇轴，包括轴体、轴座，所述的轴座一端设有连接所述轴体的连接板，另一端设有用于连接发动机的轴座底板，所述轴体的中心线与所述轴座的中心线之间为错位布置的结构。本实用新型的轴体与轴座之间为偏置布置，避免轴座与邻近的零部件发生干涉，有利于发动机上的风扇中心布置，使得发动机适配更多的整机产品，提高整机产品冷却系统
的散热效率。
权利要求书1页 说明书2页 附图4页CN 209494620 U2019.10.15
CN 209494620
U1.一种新型风扇轴，包括轴体(1)、轴座(2)，其特征在于：所述的轴座(2)一端设有连接所述轴体(1)的连接板(3)，另一端设有用于连接发动机的轴座底板(4)，所述轴体(1)的中心线与所述轴座(2)的中心线之间为错位布置的结构。2.根据权利要求1所述的一种新型风扇轴，其特征在于：所述的轴座(2)上设有减重腔(5)。3.根据权利要求2所述的一种新型风扇轴，其特征在于：所述的减重腔(5)底部设有排水孔(6)。4.根据权利要求1所述的一种新型风扇轴，其特征在于：所述的轴座(2)上方设有让位区(7)。5.根据权利要求1所述的一种新型风扇轴，其特征在于：所述的轴座底板(4)上设有减重孔(8)。6.根据权利要求1所述的一种新型风扇轴，其特征在于：所述的轴座(2)与轴座底板(4)之间设有加强筋(9)。7.根据权利要求1所述的一种新型风扇轴，其特征在于：所述的轴座底板(4)上设有多个固定搭子(10)。8.根据权利要求1-7任意一项所述的一种新型风扇轴，其特征在于：所述的轴体(1)与所述的连接板(3)、轴座(2)、
【CN109944780A】一种无阀压电泵【专利】
(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910361817.4(22)申请日 2019.04.30(71)申请人 广州大学地址 510006 广东省广州市番禺广州大学城外环西路230号(72)发明人 张建辉 唐茗 包启波 黄智 赖丽怡 潘殷豪 杨冠宇 (74)专利代理机构 广州三环专利商标代理有限公司 44202代理人 颜希文 黄华莲(51)Int.Cl.F04B 43/04(2006.01)F04B 49/06(2006.01)F04B 53/16(2006.01) (54)发明名称一种无阀压电泵(57)摘要本发明提供了一种无阀压电泵，其包括压电泵泵体、电控系统、第一流管和第二流管，所述压电泵泵体设有泵腔，所述泵腔内设有压电振子，所述压电振子与所述电控系统电连接，所述第一流管和所述第二流管均为变径管，所述变径管的两端为开口端，所述第一流管和所述第二流管互相倒置设置于所述压电泵泵体；所述第一流管和所述第二流管的侧壁均等距均匀设置有多个负压调节通孔，所述第一流管和所述第二流管的内壁分别紧贴有弹性件。本发明能解决现有技术中无阀压电泵的流体主流区域的增压减速运动对边界层流动的能量供应减弱，致使边界层的流速降低甚至为零，从而出现回流漩涡等现象，降低
了流体输送的稳定性和安全性的问题。
权利要求书1页 说明书5页 附图3页CN 109944780 A2019.06.28
CN 109944780
A1.一种无阀压电泵，其特征在于，包括压电泵泵体、电控系统、第一流管和第二流管，所述压电泵泵体设有泵腔，所述泵腔内设有压电振子，所述压电振子与所述电控系统电连接，所述第一流管和所述第二流管均为变径管，所述变径管的两端为开口端，所述第一流管和所述第二流管互相倒置设置于所述压电泵泵体；所述第一流管和所述第二流管的侧壁均等距均匀设置有多个负压调节通孔，所述第一流管和所述第二流管的内壁分别紧贴有弹性件。2.如权利要求1所述的无阀压电泵，其特征在于，所述变径管包括大径端和小径端，所述变径管的直径由所述大径端向所述小径端逐渐变小。3.如权利要求2所述的无阀压电泵，其特征在于，所述压电泵泵体设有第一流道和第二流道，所述第一流道和所述第二流道均与所述压电泵泵体的泵腔连通，所述第一流管的大径端与所述第一流道连通，所述第二流管的小径端与所述第二流道连通。4.如权利要求2所述的无阀压电泵，其特征在于，所述第一流道的直径与所述大径端的直径相等，所述第二流道的直径与所述小径端的直径相等。5.如权利要求2所述的无阀压电泵，其特征在于，所述弹性件为薄膜。6.如权利要求2所述的无阀压电泵，其特征在于，所述压电泵泵体包括泵盖和底座，所述泵盖设置于所述底座的顶端，所述底座的上部设有安装槽，所述压电振子安装于所述安装槽，所述泵腔设于所述底座。7.如权利要求6所述的无阀压电泵，其特征在于，所述压电振子包括弹性连接片和振子，所述弹性连接片与所述振子的底端连接，所述弹性连接片设于所述安装槽。8.如权利要求7所述的无阀压电泵，其特征在于，所述弹性连接片通过硅胶密封圈与所
【CN209980931U】一种高效散热变压器【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920477044.1(22)申请日 2019.04.10(73)专利权人 上海工业变压器有限公司地址 201501 上海市金山区枫泾镇建安路48号(72)发明人 黄新杰 (74)专利代理机构 上海邦德专利代理事务所(普通合伙) 31312代理人 袁步兰(51)Int.Cl.H01F 27/16(2006.01)H01F 27/08(2006.01)
(54)实用新型名称一种高效散热变压器(57)摘要本实用新型提出一种高效散热变压器，包括蓄水箱、导热系统、左散热系统、右散热系统和变压器，导热系统包括进水管、出水管和导热管，进水管和出水管分别设于变压器的两侧，导热管一端与进水管相接，另一端与出水管相接，且导热管均匀环绕变压器设置；左散热系统和右散热系统分别设于变压器的两侧，左散热系统和右散热系统均包括排风口、散热管和风扇，排风口设于散热管上方，风扇设于散热管下方；进水管与蓄水箱通连，出水管与右散热系统内散热管的进口端通连，左散热系统内散热管的进口端与右散热系统内散热管的出口端通连，左散热系统内散热
管的出口端与蓄水箱通连。
权利要求书1页 说明书3页 附图1页CN 209980931 U2020.01.21
CN 209980931
U1.一种高效散热变压器，其特征在于，包括蓄水箱、导热系统、左散热系统、右散热系统和变压器，所述导热系统包括进水管、出水管和导热管，所述进水管和出水管分别设于所述变压器的两侧，所述导热管一端与所述进水管相接，另一端与所述出水管相接，且所述导热管均匀环绕所述变压器设置；左散热系统和右散热系统分别设于所述变压器的两侧，所述左散热系统和右散热系统均包括排风口、散热管和风扇，所述排风口设于所述散热管上方，所述风扇设于所述散热管下方；所述进水管与所述蓄水箱通连，所述出水管与所述右散热系统内散热管的进口端通连，所述左散热系统内散热管的进口端与所述右散热系统内散热管的出口端通连，所述左散热系统内散热管的出口端与所述蓄水箱通连。2.根据权利要求1所述的高效散热变压器，其特征在于，所述散热管呈曲形蜿蜒排设。3.根据权利要求1所述的高效散热变压器，其特征在于，所述蓄水箱上安装有控制面板和接水口，所述接水口处设有电动闸阀，所述电动闸阀均与所述控制面板电连接。4.根据权利要求3所述的高效散热变压器，其特征在于，所述蓄水箱的内腔中设有制冷装置，所述制冷装置与所述控制面板电连接。5.根据权利要求3所述的高效散热变压器，其特征在于，所述蓄水箱的内腔中设有压力泵，所述压力泵与所述控制面板电连接。6.根据权利要求1所述的高效散热变压器，其特征在于，
【CN109902393A】一种基于深层特征和迁移学习的变工况下滚动轴承故障诊断方法【专利】
(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910159895.6(22)申请日 2019.03.01(71)申请人 哈尔滨理工大学地址 150080 黑龙江省哈尔滨市南岗区学府路52号(72)发明人 康守强 王玉静 胡明武 王庆岩 谢金宝 (74)专利代理机构 哈尔滨市松花江专利商标事务所 23109代理人 杨立超(51)Int.Cl.G06F 17/50(2006.01)G01M 13/04(2019.01) (54)发明名称一种基于深层特征和迁移学习的变工况下滚动轴承故障诊断方法(57)摘要一种基于深层特征和迁移学习的变工况下滚动轴承故障诊断方法，涉及故障诊断技术领域，为了解决变工况下滚动轴承不同故障位置及不同性能退化程度多状态识别准确率低的问题。首先采用SDAE对滚动轴承振动信号频域幅值进行特征提取，得到振动信号深层特征，并构成源域特征样本集和目标域特征样本集。然后采用JGSA对源域特征样本与目标域特征样本进行域适应处理，达到同时减少域间特征样本的分布偏移及子空间变换差异的目的，进而缩减不同类特征样本间的域偏移。最后通过K近邻算法完成变工况下滚动轴承多状态分类。本发明与其他方法相比较，在滚动轴承变工况条件下表现出更好的特征提取能力，其样本特征可视化效果最佳，变
工况下滚动轴承故障诊断准确率高。
权利要求书5页 说明书15页 附图5页CN 109902393 A2019.06.18
CN 109902393
A1.一种基于深层特征和迁移学习的变工况下滚动轴承故障诊断方法，其特征在于，所述方法的实现过程为：训练阶段：(1)数据预处理：将已知工况下滚动轴承多状态时域振动信号经过傅里叶变换到频域，得到相应的频域幅值；(2)特征提取及样本集构成：采用深度学习方法对变工况下滚动轴承振动信号频域幅值进行深层特征提取，得到的特征构成源域训练样本集；所述深度学习方法为SDAE；(3)迁移学习域适应处理：利用迁移学习方法对源域训练样本进行域适应处理，所述迁移学习方法为JGSA方法；(4)模型建立：由JGSA算法域适应处理后的源域已知标签样本集来训练KNN分类模型，得到变工况下滚动轴承故障诊断训练模型；测试阶段：(1)数据预处理：将未知工况下滚动轴承多状态时域振动信号经过傅里叶变换到频域，得到相应的频域幅值；(2)特征提取及样本集构成：采用深度学习方法对变工况下滚动轴承振动信号频域幅值进行深层特征提取，得到的特征构成目标域测试样本集；所述深度学习方法为SDAE；(3)迁移学习域适应处理：利用迁移学习方法对目标域测试样本进行域适应处理，所述迁移学习方法为JGSA方法；该步骤与训练阶段对应步骤采用JGSA方法同时进行处理；(4)对变工况下滚动轴承故障诊断训练模型进行测试：利用域适应后的目标域测试样本集测试训练阶段得到变工况下滚动轴承故障诊断训练模型，通过不断迭代计算在目标域测试样本上得到变工况下滚动轴承振动信号多状态分类结果，完成变工况下滚动轴承多状态故障诊断。2.根据权利要求1所述的一种基于深层特征和迁移学习的变工况下滚动轴承故障诊断方法，其特征在于，深度学习方法SDAE的构建过程：1)构建稀疏自动编码器假设hj(x)为稀疏自动编码器在输入为x时隐藏神经元的激活值，隐藏神经元j的平均激活值表示为：
【CN209990692U】一种高效散热贯流风叶【专利】
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日
(21)申请号 201920525248.8
(22)申请日 2019.04.17
(73)专利权人 宁波闻华电器有限公司地址 315482 浙江省宁波市余姚市朗霞街道欣朗路158号
(72)发明人 李金华
(51)Int.Cl.F04D 29/26(2006.01)F04D 29/58(2006.01)F04D 29/70(2006.01)H02K 9/06(2006.01)
(54)实用新型名称一种高效散热贯流风叶(57)摘要本实用新型公开了一种高效散热贯流风叶，解决了电机和贯流风叶之间温度升高的问题。其技术方案要点是，一种高效散热贯流风叶，所述安装侧盘在远离本体的侧面设有散热结构，所述散热结构包括与本体同轴设置的散热环以及多个散热片，多个散热片周向均匀布置于散热环的外侧且垂直于安装侧盘。高效散热贯流风叶能够降低电机的输出轴和轴座连接处的温度，并降低高效散热贯流风叶与电机之间的安装支架的温度，
提升高效散热贯流风叶的散热性能。
权利要求书1页 说明书4页 附图4页CN 209990692 U2020.01.24
CN 209990692
U1.一种高效散热贯流风叶，包括本体（100），所述本体（100）具有位于本体（100）一端的
安装侧盘（110），且安装侧盘（110）的中部具有供电机（140）输出轴（141）安装的轴座（142），
其特征在于，所述安装侧盘（110）在远离本体（100）侧面设有散热结构，所述散热结构包括
本体（100）和散热件（210），所述散热件（210）包括与本体（100）同轴设置散热环（211）以及
多个散热片（212），多个散热片（212）周向均匀连接于散热环（211）的外侧且垂直安装于安
装侧盘（110）。
2.根据权利要求1所述的一种高效散热贯流风叶，其特征在于，所述散热片（212）的横
截面呈弧形，且所有所述散热片（212）朝散热环（211）的同一周向倾斜设置。
