汽车悬架系统的动态特性和参数分析
汽车悬架系统优化设计及性能分析
汽车悬架系统优化设计及性能分析一、介绍汽车悬架系统是车辆不可或缺的部分。
它主要负责车辆的支撑和减震工作，为行驶过程提供了舒适性和稳定性。
因此，汽车制造商在设计汽车悬架系统时非常重视性能和稳定性，尤其是在高速行驶和曲线驾驶方面。
在本文中，将探讨汽车悬架系统的优化设计和性能分析。
首先，我们将了解悬架系统的基本概念和组成部分。
接着，将讨论悬架系统的优化设计和性能分析方法，其中会包括液压悬挂系统和空气悬挂系统。
最后，我们将介绍一些常见的汽车悬架问题，并给出解决方案。
二、汽车悬架系统的基本概念和组成部分汽车悬架系统是由许多组成部分组成的。
基本上，悬架系统包括垂直弹簧、水平限制器、减震器、保持器和底盘等部件。
这些部分的设计和性能影响着车辆的轻重平衡、转向能力、制动力等。
垂直弹簧是悬架系统中最基本的部分之一。
其主要作用是支持车载负载和路面扭曲。
在一般情况下，垂直弹簧采用钢制线圈弹簧或橡胶制减震器。
水平限制器是悬挂系统中的一种保护设备。
其主要作用是控制车辆在水平和纵向方向上的运动。
减震器是悬架系统的关键部分。
它负责控制车辆在行驶过程中发生的震动。
减震器的作用是将垂直弹簧支持的能量转换成热能。
保持器主要是为了使车辆在转向时保持稳定。
在悬架系统中，保持器往往被视为弹簧与减震器之间的连接。
底盘是整个悬挂系统的核心部分。
它由上下两个零件组成。
下部通常由车身连接杆和悬架机构组成，而上部是用于固定悬架和与车体连接的结构。
底盘的作用是支撑整车负荷和稳定性。
三、悬架系统的优化设计和性能分析方法悬架系统的优化设计和性能分析一直是汽车工业中的重要问题。
优化设计方法的主要目标是减少悬架系统重量和体积，并增加车辆的稳定性和操纵性。
在性能分析方面，主要是采用试验、仿真和计算三种方法，以获得更准确的结果。
试验是最常用的分析方法之一。
它包括车辆实际测试、路试和底盘试验。
这种方法可以测量和分析悬架系统的各种性能参数，例如侧倾角、轮胎接地面、悬架行程、制动力等。
车辆悬架K&C特性分析
（南京工业大学 机械与动力工程学院 ， 南京 ２０ ０ ）（机械工业第六设计研究院， １０ ９ ｚ 郑州 ４ ００ ） ５ ０７
Ａｎ ｙ ｉ ｆＫ＆Ｃ ｅ ｆ ｒ ｎ ｅ ｆ ｖ ｈｃｅ ｓ ｓ ｅ ｓｏ ａｌｓｓ ｏ ｐ ｒｏ ｍａ ｃ ｓ Ｏ ｅ ｉｌ ｕ ｐ ｎ ｉｎ
ｗ ｉ ｕｐ ｎ ｉ ｙ ｔ ｓａ ｍ ｏｔ ｔ ａｔ ｈ ｕｐ ｎ ｉ ｙｔ ｗ ｔ ｅｔ ｏ ｐ ｅ ｅ ｉ ｅ ０ — ｈｃ ｓｓｅ ｓ ｎ ｓｓ ｍ ｉ ｎ ｉｐ ｒ ｎ ｒＴ ｅｓ ｅ ｏ ｓｓｅ ｉ ｂ ｔ ｒｃ ｍ ｒｈ ｎ ｖ ｐ 矿 ｒ ｈ ｏ ｅ ａ ｐ ． ｓ ｓ ｎ ｍ ｈ ｅ ｓ ｅ ｍ ｎ ｅｈｓｇｅ ｉ ｉｃ１ ｅｉ ｐ ｏ ｉ ｈ ｉ ｏ ｆ ｒ ａ ｄｈ ｄｉ ａ ｉｔ．ｅ ｉｌ ｄｎ ｍｉ ｍ ｄ ｌｓ ａ ｃ ａ ｒａ ｓ ￣ ０， ｎｉ ｒｖｎ ｅｒ ｅｃｍ ｏｔ ｎ ａ ｌ ｇｓ ｂｌｙＶ ｈｃ ｙ ａ ｃｏ ｅ ｉ ｔ ｇｆ １ ｃ ｍ ｇｔ ｄ ｎ ｎ ｔ ｉ ｅ
Ｋｅ ｒ ｓ Ｓ ｓ ｅ ｓｏ ｙ ｔ ｍ ； ｙ ｗｏ ｄ ： ｕ ｐ ｎ ｉ ｎ ｓ ｓ ｅ Ｋ＆ Ｃ； ａ ｈ ｍ ａ ｉ ｏ ｅ ； ｎ ｉ ｅ ｒｔ Ｍ ｔ ｅ ｔｃｍ ｄ ｌＮｏ ｌ ａ ｉ ｎ ｙ
文章编 号：０ １ ３ ９ （ ０ ）７ ０ ４ — ２ １０ — ９ ７ ２ １ ０ — ２ ３ ０ １
机 械 设 计 与 制 造
Ｍａ ｈｉ ｅ ｙ Ｄｅ ｉｎ ｃ ｎ ｒ ｓｇ ＆ Ｍａ ｕ ａ ｔ ｒ ｎ ｆｃｕｅ ２３ ４
车辆 悬架 Ｋ Ｃ特性分析 木 ＆
田海兰 王 东方 苏小平 闰 少华
ｅｔｄｑ ａｔｒ ｉｅｉ ｍ ｄｌｏ ｅｓ ｐ ｎ ｓ ｉ ｅ ，ｎｗ ｉｈａｍ ｅｆｒｈ ｈｌ ｅｉ ｉｐｉ ｄａ ｕｒ ｎｔ ｅｆｒｈ ｕ ｅ－ ｂ ａ ｓ ｏ ｔ ｌ ｓ ｆ ｎ ｅ ｋ ｃｏ ｔ ｓ ｓｏ ｂａ ｅ．ｆ ｒｔｅｒｔ ａ ａａ ｚｎ ｅｍ ｎｐ ｒ ｔｒ Ｋ Ｃｆｒａｅｔｇｒ ｅｃｍｏｔａ ｘ ｉ ｉ ｏｔｎｄ ｔ ｏｅｃｌｎｌ ｉｇｏ ｔ ａ ａａ ｅｓ ＆ ｏ ｆｃｉ ｄ ｏｆｒ，ｎｅ— ｎｓ ｉ Ａｅ ｈ ｉ ｙ ｆ ｈ ｉ ｍｅ ｆ ｎ ｉ ｐｅｓ ｎ ｏ ｅｃｉｉ ｏｌ ｅ ｈ ａｔｒｔ ｓｏ ｐ ｎｉｎｐ ａ ｅｅｓａｅａｏｔｄｗｔ ｅｍ ｔｏ ｒｓｉ ｒ ｓｒ ｎ ｎｎｉ ａ ｃａ ｃｅｉｉ ｓ ｅ ｏ ａ ｍ ｔｒ ｒ ｄｐｅ ｉ ｔ ｅｈｄｏ ｏｆ ｄ ｂｇ ｎｒ ｒ ｓｃ ｆ ｕ ｓ ｓ ｒ ｈｈ ｆ ｓｂｅｔ ｎｗ ｉ ｒｖｄ ｄａ ｏ ｔｄｉ ｅ ｏｍ ｎｅ ｏ ｈｃｅａｄａ ｔｅｓ ｔ ｕｔｅ ｎｅ－ ｕｓｃｉ ．ｈｃ ｐｏｉｅｉ ｓ ｆｒ ｕ ｎ ｐ ｒ ｒ ａｃｓｆ ｖ ｉ ｈ ｎ ｉ ｆ ｒ ｒｕｄｒ ｏ ｈ ｅ ｓｙ ｇ ｆ ｅ ｌｎ ｔ ｅ ｍ ｈ ｓ ｄｎ ｔ ｏ ａｎｒｓｏ ｅｏ ｏ—ｉ ａ ｈｒｃｅｉｉｏ ｓ ｐ ｎｉ ｓ ｍ ｔ ｉ ｏ ｉ ｄｍ ｐｎ ｎ ａ ｇｆ ｍ ｅ ｉ ｅ ｓ ｆｎｎｌ ｒ ａａｔ ｓｃｆ ｕ ｅｓ ｎｓ ｔ ． ｅ ｎ ｃ ｒ ｔ ｓ ｏ ｙｅ

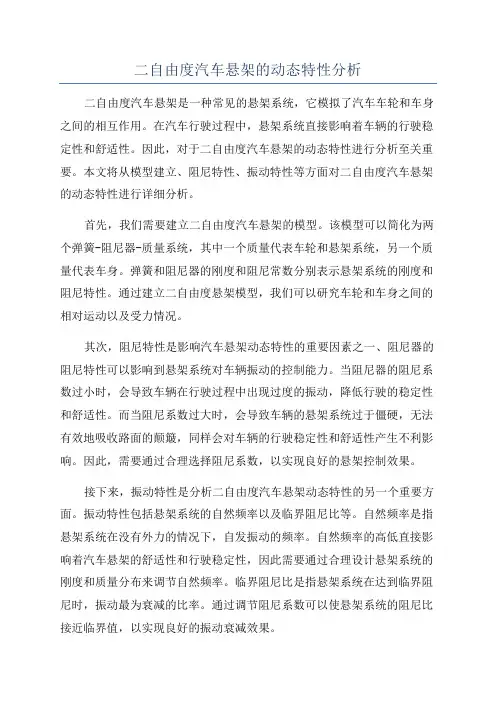

二自由度汽车悬架的动态特性分析
二自由度汽车悬架的动态特性分析二自由度汽车悬架是一种常见的悬架系统，它模拟了汽车车轮和车身之间的相互作用。
在汽车行驶过程中，悬架系统直接影响着车辆的行驶稳定性和舒适性。
因此，对于二自由度汽车悬架的动态特性进行分析至关重要。
本文将从模型建立、阻尼特性、振动特性等方面对二自由度汽车悬架的动态特性进行详细分析。
首先，我们需要建立二自由度汽车悬架的模型。
该模型可以简化为两个弹簧-阻尼器-质量系统，其中一个质量代表车轮和悬架系统，另一个质量代表车身。
弹簧和阻尼器的刚度和阻尼常数分别表示悬架系统的刚度和阻尼特性。
通过建立二自由度悬架模型，我们可以研究车轮和车身之间的相对运动以及受力情况。
其次，阻尼特性是影响汽车悬架动态特性的重要因素之一、阻尼器的阻尼特性可以影响到悬架系统对车辆振动的控制能力。
当阻尼器的阻尼系数过小时，会导致车辆在行驶过程中出现过度的振动，降低行驶的稳定性和舒适性。
而当阻尼系数过大时，会导致车辆的悬架系统过于僵硬，无法有效地吸收路面的颠簸，同样会对车辆的行驶稳定性和舒适性产生不利影响。
因此，需要通过合理选择阻尼系数，以实现良好的悬架控制效果。
接下来，振动特性是分析二自由度汽车悬架动态特性的另一个重要方面。
振动特性包括悬架系统的自然频率以及临界阻尼比等。
自然频率是指悬架系统在没有外力的情况下，自发振动的频率。
自然频率的高低直接影响着汽车悬架的舒适性和行驶稳定性，因此需要通过合理设计悬架系统的刚度和质量分布来调节自然频率。
临界阻尼比是指悬架系统在达到临界阻尼时，振动最为衰减的比率。
通过调节阻尼系数可以使悬架系统的阻尼比接近临界值，以实现良好的振动衰减效果。
此外，还可以通过模拟与仿真方法来进一步分析二自由度汽车悬架的动态特性。
通过使用计算机软件，可以对悬架系统在不同路况下的响应进行模拟，并对其动态特性进行分析。
通过模拟与仿真方法可以更加直观地观察到悬架系统的振动情况，同时还可以通过参数调节来优化悬架系统的动态特性。
悬架系统介绍
工作过程:
主动悬架系统的控制中枢是一个微电脑控制模块，在整车行驶过程中，悬架上 的多种传感器分别收集各种行车信息（车速、制动力、踏板速度、车身垂直方向 的振幅及频率、转向盘角度及转向速度等数据 ），电脑不断接收这些数据并与预 先设定的临界值进行比较，选择相应的悬架状态。 同时，微电脑独立控制每一只车轮上的执行元件，通过动力装置产生的作用 力控制执行单元相应的功能特性，从而能在任何时候、任何车轮上产生符合要求 的悬架运动。 另外，主动悬架具有控制车身运动的功能。当汽车制动或拐弯时的惯性引起 弹簧变形时，主动悬架会产生一个与惯性力相对抗的力，减少车身位置的变化。 例如当车辆拐弯时悬架传感器会立即检测出车身的倾斜和横向加速度，电脑根据 传感器的信息，与预先设定的临界值进行比较计算，立即确定在什么位置上将多 大的负载加到悬架上，使车身的倾斜减到最小。
４）多连杆式独立悬架 所谓多连杆悬挂，顾名思义就是通过各种连杆配置把车轮与车身相连的 一套悬挂机构。而连杆数量在3根以上才称为多连杆，目前主流的连杆数量 为5连杆。因此其结构要比双叉和麦弗逊复杂很多。
汽车底盘悬架结构设计要点分析
汽车底盘悬架结构设计要点分析【摘要】汽车底盘悬架结构设计是车辆工程中非常重要的一个方面。
本文首先介绍了悬架结构的作用，包括提供悬挂和减震功能，保障车辆稳定性和舒适性。
然后对悬架结构进行了分类，包括独立悬挂和非独立悬挂等。
接着讨论了悬架结构设计的优化方案，指出通过减轻重量和提高刚度可以改善悬架性能。
材料选择也是关键的一环，合适的材料可以提高悬架的强度和耐久性。
最后分析了影响悬架结构的因素，包括行驶路况、车辆载重等。
综合以上内容，总结了汽车底盘悬架结构设计的要点，强调了设计的重要性和必要性。
通过合理的设计和优化，可以提升车辆性能和驾驶体验。
【关键词】汽车底盘，悬架结构，设计要点，分析，作用，分类，优化方案，材料选择，影响因素，总结1. 引言1.1 汽车底盘悬架结构设计要点分析汽车底盘悬架结构设计是汽车制造过程中非常重要的一环，它直接影响着汽车的操控性、舒适性和安全性。
设计良好的悬架结构可以有效减少车身的颠簸以及提升车辆的稳定性，让驾驶者在驾驶过程中更加舒适和安全。
悬架结构的作用是支撑汽车的车身，同时将车轮连接到车身上，使得车轮可以相对独立地运动。
根据不同的需求和使用环境，悬架结构可以分为独立悬架、半独立悬架和非独立悬架等多种分类。
不同类型的悬架结构在不同的路况和驾驶条件下会有不同的表现，因此在设计过程中需要根据实际情况选择合适的悬架结构。
优化悬架结构设计方案包括减轻悬架重量、提高刚度和强度、降低噪音和震动等方面。
选择合适的材料也是悬架结构设计的重要一环，常用的材料有钢铝合金、碳纤维等，不同的材料具有不同的优缺点，需要根据具体情况进行选择。
悬架结构的影响因素包括车辆的使用环境、车辆的负荷、悬架结构的几何形状等。
设计人员需要综合考虑这些因素，才能设计出性能更优秀的悬架结构。
在对汽车底盘悬架结构设计要点进行分析后，我们可以得出结论，对于汽车底盘悬架结构的设计要点有着重要的影响。
设计人员需要综合考虑悬架结构的功能、分类、优化方案、材料选择以及影响因素，才能设计出性能更卓越的底盘悬架结构。
汽车主动悬架系统建模及动力特性仿真分析
汽车主动悬架系统建模及动力特性仿真分析对于汽车主动悬架系统建模和动力特性仿真分析，可以分为两个方面，即建模和仿真。
首先是汽车主动悬架系统的建模。
建模的目的是通过数学方程和物理模型来描述悬挂系统的运动和特性。
建模可以从两个方面入手，一是车辆运动模型，二是悬挂系统模型。
车辆运动模型是描述车辆整体运动的数学模型，它包括车辆的质心、惯性力、加速度等参数，并考虑到车辆在不同路面条件下的受力情况。
一般可以采用多自由度的运动方程来描述车辆的运动。
悬挂系统模型是描述悬挂系统特性的数学模型，它包括弹簧、阻尼、悬挂支架等组成部分，并考虑到悬挂系统的动力学特性，如频率响应、刚度、阻尼等参数。
根据悬挂系统的工作原理和设计参数，可以建立悬挂系统的数学模型。
其次是动力特性的仿真分析。
仿真分析的目的是通过数值计算和仿真模拟来模拟和预测悬挂系统在不同工况下的动力特性。
可以通过将建立的悬挂系统模型和车辆运动模型导入仿真软件中进行仿真分析。
动力特性的仿真分析包括四个方面：路面输入、悬挂系统响应、车辆运动和动力性能评估。
路面输入是指对车辆行驶过程中的路面输入进行模拟和预测，可以通过信号生成器生成不同频率、振幅和相位的路面输入信号。
悬挂系统响应是指悬挂系统对路面输入做出的响应。
可以通过差动方程、拉普拉斯变换等方法来求解悬挂系统的动态响应，并得到悬挂系统的频率响应曲线、阻尼比、刚度等参数。
车辆运动是指车辆在不同路面输入下的运动情况，包括车辆的加速度、速度、位移等参数。
可以通过对车辆运动模型进行数值计算和仿真模拟来模拟和预测车辆的运动情况。
动力性能评估是指对悬挂系统的性能进行评估和比较，可以通过对悬挂系统的频率响应、稳定性、舒适性等指标进行计算和分析，来评估悬挂系统的动力性能。
总的来说，汽车主动悬架系统的建模和动力特性仿真分析是一项复杂而又重要的任务，通过对悬挂系统的建模和仿真，可以帮助设计和优化悬挂系统，提高车辆的悬挂效果和驾驶舒适性。
003 汽车悬架动载性能分析
参考文献
[1] 韩建保，云志刚 . 汽车悬架动载性能检测与理论分析[J]. 汽车工程， 2002(24)：50～253 [2] 尹文杰，陈思思等 . 高速越野性车辆悬架系统分析 [J]. 专用汽车， 2002(4)：12～15
车轮接地性指数R/%
0.85 0.8 0.75 0.7 0.65 0.6 0.55
X 坐标5 439.55 18.91 -235.05
Y 坐标 0 324.68 391.21 81.27 100 181.19 107.24 102.81
Z 坐标 0 14.39 44.90 -86.82 -170.71 -252.50 4.75 3.86
2.5 x 10
4
Machine Design and Research 从图 6 可以看出，簧下质量相对于簧载质量越大，车轮 的接地性指数越小，车轮的附着性越差。这意味着若将电机 安装在车轮上，则相当于增加了簧下质量，会影响电动汽车 车轮对地面的附着性。
2.4
K2 / N/m
2.2
1 0.95
2
Rb m1=46.6 m1=96.6
关键词：车轮接地性指数；非线性刚度；悬架 中图分类号：TH113 文献标识码：A
Analysis of Dynamic Performance of Vehicle Suspension System
汽车悬架系统动力学模型的研究
1 绪论随着社会的发展和文明的进步，汽车作为一种交通工具，已成为人们出行的主要选择，汽车乘坐的安全性、舒适性已成为世人关注的焦点。
汽车作为高速客运载体，其运行品质的好坏直接影响到人的生命安全，因此，与乘坐安全性、舒适性密切相关的轿车动力学性能的研究就显得非常重要。
悬架系统汽车的一个重要组成部分，它连接车身与车轮，主要由弹簧、减震器和导向机构三部分组成。
它能缓冲和吸收来自车轮的振动，传递车轮与地面的驱动力与制动力，还能在汽车转向时承受来自车身的侧倾力，在汽车启动和制动时抑制车身的俯仰和点头。
悬架系统是提高车辆平顺性和操作稳定性、减少动载荷引起零部件损坏的关键。
一个好的悬架系统不仅要能改善汽车的舒适性，同时也要保证汽车行驶的安全性，而提高汽车的舒适性必须限制汽车车身的加速度，这就需要悬架有足够的变形吸收来自路面的作用力。
然而为了保证汽车的安全性，悬架的变形必须限定在一个很小的范围内，为了改善悬架性能必须协调舒适性和操作稳定性之间的矛盾，而这个矛盾只有采用这折衷的控制策略才能合理的解决。
因此，研究汽车振动、设计新型汽车悬架系统、将振动控制在最低水平是提高现代汽车性能的重要措施[1][2]。
1.1 车辆悬架系统的分类及发展按工作原理不同，悬架可分为被动悬架(Passive Suspension)、半主动悬架(Semi-Active Suspension)和主动悬架(Active Suspension)三种，如图1.1所示[3]。
（a）被动悬架 (b)全主动悬架 (c)半主动悬架图 1.1 悬架的分类图1.1中Mu为非簧载质，Ms为簧载质量，Ks为悬架刚度，Kt为轮胎刚度；C1为被动悬架阻尼，C2为半主动悬架可变阻尼，F为主动悬架作动力。
目前我国车辆主要还是采用被动悬架(Passive Suspension)。
其两自由度系统模型如图1.1(a)所示。
传统的被动悬架一般由参数固定的弹簧和减振器组成，其弹簧的弹性特性和减振器的阻尼特性不能随着车辆运行工况的变化而进行调节，而且各元件在工作时不消耗外界能源，故称为被动悬架。
