长螺旋灌注桩简介
长螺旋钻孔灌注桩
长螺旋钻孔灌注桩中煤江南基础工程公司2010-4-19长螺旋钻孔灌注桩1前言长螺旋钻孔泵送超流态砼后置钢筋笼技术是由日本的CIP工法演变而来的，它与普通钻孔桩不同，它采用专用长螺旋钻孔机钻至预定深度，通过钻头活门向孔连续泵注超流态混凝土，至桩顶为止，然后插入钢筋笼而形成的桩体，是一种新型的桩基础施工手段。
超流态混凝土灌注桩应用广泛，不受地下水位限制，所用混凝土流动性强，骨料分散性好，所用螺旋钻机即可钻孔又可压灌混凝土，操作简便，混凝土灌注速度快，成桩质量好，降低造价。
是2005年建设部推广的十大技术之一。
目前我公司正在中石化北山岭油库施工此种桩型。
2 工法特点2.1超流态混凝土流动性好，石子能在混凝土中悬浮而不下沉，不会产生离析，放入钢筋笼容易；2.2桩尖无虚土，防止了断桩、缩径、塌孔等施工通病，施工质量容易得到保证；2.3穿硬土层能力强，单桩承载力高、施工效率高，操作简便；2.4低噪音、不扰民、不需要泥浆护壁、不排污、不挤土、施工现场文明；2.5综合效益高，工程成本与其他桩型相比比较低廉。
2.6该工法设计计算采用干成孔钻孔灌注桩设计方法，其设计计算指标应采用干成孔钻孔灌注桩指标（指标值大于泥浆护壁钻孔桩小于预制桩）。
3 适用围本工法适用于建（构）筑物基础桩和基坑、深井支护的支护桩，适用于填土层、淤泥土层、沙土层及卵石层，亦适用于有地下水的各类土层情况，可在软土层、流沙层等不良地质条件下成桩。
桩径一般采用500mm～800mm。
4 工艺原理超流态混凝土灌注桩是利用长螺旋钻机钻孔至设计标高，停钻后在提钻的同时通过设在管钻头上的混凝土孔，压灌超流态混凝土，压灌至设计桩顶标高后，移开钻杆将钢筋笼压入桩体。
在压灌混凝土到桩顶时，灌入的混凝土要超出桩顶50cm，以保证桩顶混凝土强度。
5施工工艺6施工工艺流程6.1钢筋进场和复试取样①钢筋进入施工现场后，项目部由专人及时填写《送检委托单》，容包括产品名称、产地、品种、规格、型号、进货数量、进货日期、使用部位及堆放场地，并附产品质量证明单或产品合格证原件，当无原件时可使用加盖经销商单位红章的复印件，通知监理单位进行抽样送检。
长螺旋钻孔灌注桩施工方案
长螺旋钻孔灌注桩施工方案
长螺旋钻孔灌注桩（简称CFA桩）是一种常用的基础工程方法，主要用于各种建筑物和桥梁的基础设施建设中。
CFA桩由“长
螺旋钻杆”、“堆料头”、“钻车”和“灌浆机”组成，通过不停地旋转
破碎土层，产生大量的土屑和空隙，然后自动灌入混凝土作为支
撑材料。
在施工CFA桩之前，需要进行现场勘测和土层分析，以确定CFA桩的种类、尺寸和数量，同时确定机器的类型和配件。
之后，施工队需要进行地面预备，摆放土方设备和确保施工现场的平整度，准备好灌浆材料和钻机，并进行安全防护措施。
在施工CFA桩进行施工过程中，需要对土层的情况进行监视
并进行补救措施。
如果出现土层松动或坍塌的情况，需要停止施
工并采取合适的按修补措施。
对于坚硬地层，需要使用较大的灌
浆压力来确保混凝土填充到每一个空隙中。
施工CFA桩的时间通常取决于桩的深度和直径，以及土层的
情况。
在施工过程中需要不断地对钢管和灌浆管进行维护和清洁，以确保施工的正常进程和灌注孔的质量。
在完成单个CFA桩施工后，需要进行检验和测量。
以确保CFA桩的质量和精度，同时采取相应的措施使CFA桩能够最好地承受载荷。
在所有施工完成后，需要进行彻底的清洁并将现场设备归位。
总之，CFA桩的施工需要进行仔细的规划和准备，并应采取相应的措施应对施工中的问题和挑战。
以保证CFA桩的质量和稳定性，同时保证施工的安全和高效性。
长螺旋钻孔灌注桩
长螺旋钻孔灌注桩摘要：长螺旋钻孔灌注桩是一种常用于土地基础工程中的桩基施工方法。
它的特点是施工工艺简单、效率高、成本低，适用于软弱地基和岩石地层。
本文将介绍长螺旋钻孔灌注桩的工作原理、施工步骤以及应用场景，旨在提供对该施工技术的全面了解。
一、引言长螺旋钻孔灌注桩是一种在土壤或岩石中形成孔洞，通过钻孔时同时灌注物料，形成桩体的施工方法。
它是一种地基工程施工中常用的桩基技术，广泛应用于建筑、桥梁、港口、机场等领域。
二、工作原理长螺旋钻孔灌注桩采用螺旋钻头与沿桩体轴向延伸的钢桨进行协同作业。
钻孔过程中，旋转螺旋钻头将土壤或岩石推进至桩顶，并将螺旋机械灌注桩之间的隙缝填满。
然后，从桩顶开始，循环进行钻孔和灌注的过程，最后形成一个整体的灌注桩体。
三、施工步骤长螺旋钻孔灌注桩的施工过程通常包括以下几个步骤：1. 确定施工位置和孔径：根据设计要求和地质情况，确定灌注桩的施工位置和孔径。
2. 钻孔：使用螺旋钻孔机将土壤或岩石钻孔，同时旋转钻孔头，将土壤或岩石推进至桩顶。
3. 钻孔深度检测：在钻孔完成后，使用测斜仪等工具对钻孔深度进行检测，保证符合设计要求。
4. 钢筋安装：在钻孔内安装螺旋钢筋，以增强桩体的承载能力。
5. 灌注混凝土：使用泵送机将混凝土从桩顶注入钻孔中，同时通过振捣棒将混凝土振实，确保灌注桩体的质量。
6. 钻孔提升：在灌注混凝土凝固之后，使用提升机将钻孔设备从钻孔中提出。
四、应用场景长螺旋钻孔灌注桩适用于多种地质条件和工程要求，主要用于以下几个方面：1. 软弱地基处理：长螺旋钻孔灌注桩可通过灌注混凝土提高地基的承载能力，解决土壤沉降和不稳定问题。
2. 岩石地层处理：长螺旋钻孔灌注桩可以穿过较坚硬的岩石地层，提供更好的桩基支撑。
3. 斜坡防护：长螺旋钻孔灌注桩可用于斜坡的稳定和防护工程。
4. 地下空间工程：长螺旋钻孔灌注桩可以应用于地下室、地下管廊等工程中，提供稳定的地基支撑。
五、结论长螺旋钻孔灌注桩是一种施工简单、效率高、成本低的地基工程技术。
长螺旋钻孔灌注桩
长螺旋钻孔灌注桩在建筑工程领域，长螺旋钻孔灌注桩是一种被广泛应用的基础施工技术。
它以其独特的优势，为各类建筑物提供了稳定可靠的基础支撑。
长螺旋钻孔灌注桩的施工过程相对复杂，但条理清晰。
首先是施工准备阶段，这包括对施工现场的勘察，了解地质条件、地下水位等情况，为后续的施工方案制定提供依据。
同时，还要准备好施工所需的各种材料和设备，如长螺旋钻机、钢筋笼、混凝土等。
在正式施工时，长螺旋钻机开始发挥其关键作用。
钻机就位后，通过动力头带动钻杆旋转钻进，直至达到设计的桩底标高。
这个钻进的过程需要操作人员的精心控制，确保钻孔的垂直度和深度符合要求。
如果遇到地质条件复杂的情况，如遇到坚硬的岩石层或地下障碍物，可能需要采取特殊的处理措施，比如更换钻头、进行爆破等。
钻孔完成后，就进入了混凝土灌注的环节。
混凝土通过泵送的方式沿着钻杆内的管道注入孔内。
这里需要注意混凝土的配合比和坍落度，以保证混凝土具有良好的流动性和填充性。
在灌注过程中，要保持连续作业，避免出现断桩的情况。
随着混凝土的灌注，需要逐步提升钻杆。
这个提升的速度要与混凝土的灌注速度相匹配，以确保混凝土能够充分填充钻孔，形成完整的桩身。
接下来是钢筋笼的安放。
钢筋笼通常是在工厂预制好的，运输到施工现场后，使用起重机或其他专用设备将其吊起，然后插入灌注好混凝土的桩孔内。
钢筋笼的安放位置要准确无误，以保证其能够有效地发挥增强桩身强度和承载能力的作用。
长螺旋钻孔灌注桩之所以受到青睐，是因为它具有诸多优点。
其一，施工速度快。
相比传统的灌注桩施工方法，长螺旋钻孔灌注桩可以大大缩短施工周期，提高工程进度。
其二，施工噪音小，对周边环境的影响相对较小，特别适用于在市区等对噪音有严格限制的区域施工。
其三，桩身质量可靠。
由于施工过程中的机械化程度较高，能够有效地控制桩身的尺寸、垂直度和混凝土的质量，从而保证桩的承载能力。
然而，长螺旋钻孔灌注桩也并非十全十美。
在施工过程中，如果遇到地下水丰富的情况，可能会出现塌孔的问题。
长螺旋钻孔灌注支护桩详解
长螺旋钻孔灌注支护桩详解
长螺旋钻孔灌注支护桩是一种常见的基础支护结构，本文就长螺旋钻孔灌注支护桩的相关知识进行详解。
长螺旋钻孔灌注支护桩的定义
长螺旋钻孔灌注支护桩是一种新型灌注桩，它采用类似打螺丝一样的方法在现场生成灌注桩。
长螺旋钻孔灌注支护桩的优势
相较传统灌注桩，长螺旋钻孔灌注支护桩有以下优势：
- 施工便捷：单桩施工时间不到10分钟，减少了人力、时间成本。
- 基础承载力高：由于灌注浆料充分填充了桩身及周围土体，增加了桩体的承载力。
- 固结环境效益明显：采用长螺旋钻孔灌注支护桩后，不但对降低周围建筑物沉降有明显作用，而且对目前城市绿化的发展起到了重要作用。
长螺旋钻孔灌注支护桩的施工
长螺旋钻孔灌注支护桩的施工主要包括以下步骤：
1. 钻孔：使用打螺旋的方法进行钻孔，钻孔深度与孔径根据地质条件确定。
2. 灌浆：钻孔进行到设计标高后，通过钻散器等设备，将浆液灌注到孔道内部，将孔道充满。
3. 导入钢筋：在浆液浸润的同时，将钢筋按设计要求导入孔段内。
4. 灌注灌浆：在导入钢筋后，继续灌浆并进行振捣使钢筋与浆液紧密结合。
5. 维护和养护：对灌注支护桩进行养护，同时在4周内进行局部承载试验和非承载试验。
长螺旋钻孔灌注支护桩的应用范围
长螺旋钻孔灌注支护桩在土建工程中应用广泛，例如道路、铁路、桥梁、建筑物等基础支护结构。
在深厚软土、松散砂土、岩溶地质等地质条件下都具有广泛应用价值。

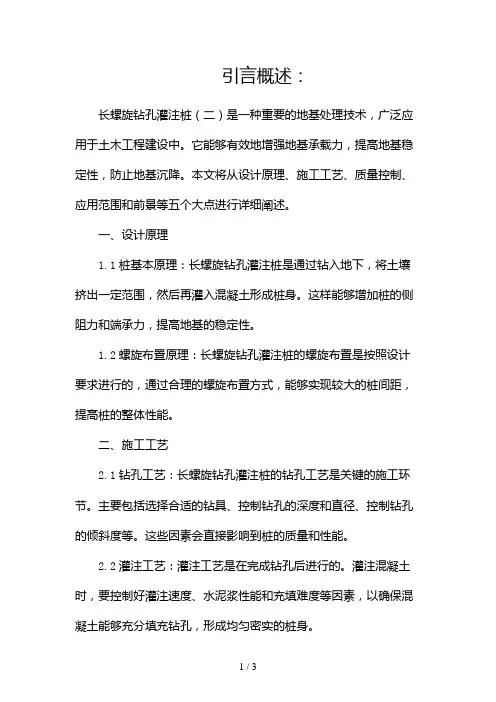

长螺旋钻孔灌注桩2024
引言概述：长螺旋钻孔灌注桩（二）是一种重要的地基处理技术，广泛应用于土木工程建设中。
它能够有效地增强地基承载力，提高地基稳定性，防止地基沉降。
本文将从设计原理、施工工艺、质量控制、应用范围和前景等五个大点进行详细阐述。
一、设计原理1.1桩基本原理：长螺旋钻孔灌注桩是通过钻入地下，将土壤挤出一定范围，然后再灌入混凝土形成桩身。
这样能够增加桩的侧阻力和端承力，提高地基的稳定性。
1.2螺旋布置原理：长螺旋钻孔灌注桩的螺旋布置是按照设计要求进行的，通过合理的螺旋布置方式，能够实现较大的桩间距，提高桩的整体性能。
二、施工工艺2.1钻孔工艺：长螺旋钻孔灌注桩的钻孔工艺是关键的施工环节。
主要包括选择合适的钻具、控制钻孔的深度和直径、控制钻孔的倾斜度等。
这些因素会直接影响到桩的质量和性能。
2.2灌注工艺：灌注工艺是在完成钻孔后进行的。
灌注混凝土时，要控制好灌注速度、水泥浆性能和充填难度等因素，以确保混凝土能够充分填充钻孔，形成均匀密实的桩身。
三、质量控制3.1施工质量控制：在长螺旋钻孔灌注桩的施工过程中，需要进行严格的质量控制。
包括对钻孔的质量进行检查、对混凝土配合比进行调整、对灌注过程进行监测等。
3.2质量监测：在施工完成后，需要对长螺旋钻孔灌注桩的质量进行监测。
主要包括桩身的质量检验、桩身的侧阻力和端承力的测试等，以确保桩的质量符合设计要求。
四、应用范围4.1建筑工程：长螺旋钻孔灌注桩在建筑工程中有广泛的应用。
如高层建筑、大型厂房等，可以通过长螺旋钻孔灌注桩来增强地基承载力，防止地基沉降。
4.2桥梁工程：长螺旋钻孔灌注桩也适用于桥梁工程。
可以通过在桥墩的基础上设置长螺旋钻孔灌注桩，提高桥梁的稳定性和承载能力。
4.3水利工程：在水利工程中，长螺旋钻孔灌注桩可以用于水闸、堤坝等工程的基础处理，能够增加工程的稳定性和安全性。
五、前景展望长螺旋钻孔灌注桩作为一种新兴的地基处理技术，其应用前景非常广阔。
随着城市化进程的不断推进和土木工程建设的不断增加，长螺旋钻孔灌注桩将会得到更多的应用，并在未来发展出更多的优势和特点。
长螺旋钻孔灌注桩的优缺点
长螺旋钻孔灌注桩的优缺点长螺旋钻孔灌注桩是一种常用于基础工程中的灌注桩，具有一系列的优点和一些潜在的缺点。
本文将分析和讨论长螺旋钻孔灌注桩的优缺点。
一、优点1. 施工便捷高效：相比于传统的桩基施工方法，长螺旋钻孔灌注桩的施工过程更加便捷高效。
利用螺旋钻具可直接打入地层，无需较多准备工作。
同时，由于其施工过程少涉及大量土方开挖，也无需进行混凝土搅拌和浇筑，省去了很多施工时间和劳动力。
2. 适应性强：长螺旋钻孔灌注桩可适应多种地质条件。
无论是构筑在砂土、粉土还是黏土、软土等地层中，都能够发挥其较好的承载力和抗侧阻力。
此外，由于钻孔桩的施工过程基本上没有振动，所以在施工过程中对周围环境影响较小。
3. 结构可靠承载力高：长螺旋钻孔灌注桩的结构可靠性较高，承载力优秀。
螺旋钻孔灌注桩的整个桩体为一个连续的整体，具有较高的整体刚度和强度，能够承受较大的垂直载荷和水平力。
同时，螺旋钻孔灌注桩还具备一定的抗拉能力，能够满足不同工程的需求。
4. 成本相对较低：长螺旋钻孔灌注桩相对于传统的灌注桩施工方式来说，成本较低。
由于施工过程简化，不需要较多的人力资源和机械设备进行挖掘和混凝土浇筑，因此可以有效降低施工成本。
二、缺点1. 桩身尺寸受限：由于螺旋钻孔灌注桩的孔侧支撑比较困难，难以保证桩孔的直径和截面形状。
因此，长螺旋钻孔灌注桩的桩身尺寸相对受到一定的限制，难以满足一些特殊工程场合的需求。
2. 深度受限：长螺旋钻孔灌注桩的施工深度通常受到一定的限制。
由于螺旋钻孔灌注桩的施工过程中液态混凝土会从钻孔底部逐渐回填至地面，因此在较深的地层施工中，难以保证足够的混凝土回填量。
3. 对地层要求较高：长螺旋钻孔灌注桩在施工过程对地层的要求相对较高。
若地层较软或有较多杂质，可能会造成灌注桩的承载力和稳定性下降，甚至会导致灌注桩的失稳和破坏。
4. 环境污染风险：长螺旋钻孔灌注桩施工过程中涉及到土方的开挖和废弃物的处理，存在一定的环境污染风险。
长螺旋钻孔灌注桩详解
⑥每台桩机每台班制作试块一组，并由专人负责，按规范要求制作，养护和送检，龄期28天，砼试块规格为：150×150×150mm。
混凝土试块制作
6.6钢筋笼的制作
① 钢筋笼制作顺序大致是先将主筋的间距布置好，待固定住加强箍筋，主筋与箍筋焊接固定后，再点焊螺旋箍筋。
钢筋笼预制（螺旋劲箍焊接）
②主筋搭接采用双面搭接焊，接长度5d，并保证主筋同心度；
检查主筋搭接长度
③钢筋笼制作后，应如实填写质量检验表，必须经监理工程师检查和批准后才能使用。
2 工法特点
2.1超流态混凝土流动性好，石子能在混凝土中悬浮而不下沉，不会产生离析，放入钢筋笼容易；
2.2桩尖无虚土，防止了断桩、缩径、塌孔等施工通病，施工质量容易得到保证；
2.3穿硬土层能力强，单桩承载力高、施工效率高，操作简便；
2.4低噪音、不扰民、不需要泥浆护壁、不排污、不挤土、施工现场文明；
现场复测桩位
6.4成孔
①钻机就位后，进行预检，钻头中心与桩位偏差小于20mm，然后调整钻机，用双垂球双向控制好钻杆垂直度，合格后方可平稳钻进。钻头刚接触地面时，先先关闭钻头封口,下钻速度要慢。
对桩位、关闭钻头封口
桩机塔架上的垂直度标识
②正常钻进速度可控制在1～1.50m/min ，钻进过程中，如遇到卡钻、钻机摇晃、偏移，应停钻查明原因，采取纠正措施后方可继续钻进。
③同品种材料现场取样数量较多时，应做样品标识，标识内容包含规格、型号、批号、取样地点或使用部位等信息，以免样品之间混淆。
监理工程师见证取样1
长螺旋钻孔灌注桩详解
长螺旋钻孔灌注桩长螺旋钻孔灌注桩1前言长螺旋钻孔泵送超流态砼后置钢筋笼技术是由日本的CIP工法演变而来的，它与普通钻孔桩不同，它采用专用长螺旋钻孔机钻至预定深度，通过钻头活门向孔内连续泵注超流态混凝土，至桩顶为止，然后插入钢筋笼而形成的桩体，是一种新型的桩基础施工手段。
超流态混凝土灌注桩应用广泛，不受地下水位限制，所用混凝土流动性强，骨料分散性好，所用螺旋钻机即可钻孔又可压灌混凝土，操作简便，混凝土灌注速度快，成桩质量好，降低造价。
是2005年建设部推广的十大技术之一。
2 工法特点2.1超流态混凝土流动性好，石子能在混凝土中悬浮而不下沉，不会产生离析，放入钢筋笼容易；2.2桩尖无虚土，防止了断桩、缩径、塌孔等施工通病，施工质量容易得到保证；2.3穿硬土层能力强，单桩承载力高、施工效率高，操作简便；2.4低噪音、不扰民、不需要泥浆护壁、不排污、不挤土、施工现场文明；2.5综合效益高，工程成本与其他桩型相比比较低廉。
2.6该工法设计计算采用干成孔钻孔灌注桩设计方法，其设计计算指标应采用干成孔钻孔灌注桩指标（指标值大于泥浆护壁钻孔桩小于预制桩）。
3 适用范围本工法适用于建（构）筑物基础桩和基坑、深井支护的支护桩，适用于填土层、淤泥土层、沙土层及卵石层，亦适用于有地下水的各类土层情况，可在软土层、流沙层等不良地质条件下成桩。
桩径一般采用500mm～800mm。
4 工艺原理超流态混凝土灌注桩是利用长螺旋钻机钻孔至设计标高，停钻后在提钻的同时通过设在内管钻头上的混凝土孔，压灌超流态混凝土，压灌至设计桩顶标高后，移开钻杆将钢筋笼压入桩体。
在压灌混凝土到桩顶时，灌入的混凝土要超出桩顶50cm，以保证桩顶混凝土强度。
5施工工艺6施工工艺流程6.1钢筋进场和复试取样①钢筋进入施工现场后，项目部由专人及时填写《送检委托单》，内容包括产品名称、产地、品种、规格、型号、进货数量、进货日期、使用部位及堆放场地，并附产品质量证明单或产品合格证原件，当无原件时可使用加盖经销商单位红章的复印件，通知监理单位进行抽样送检。
长螺旋钻孔灌注桩施工工艺及工法
钻孔施工
钻机就位
将长螺旋钻孔机安装到指定位置，确 保其稳定、水平、垂直。
钻孔施工
根据地质勘察报告和设计要求，选择 合适的钻头和钻进参数，开始钻孔施 工。
泥浆制备
根据地质情况和钻孔需要，制备适量 的泥浆，以保持钻孔内的压力平衡和 冷却钻头。
钻孔深度控制
在钻孔施工过程中，要实时监测钻孔 深度，确保达到设计要求。
桩头处理
对桩头进行处理，包括截 除多余部分、修整等。
成桩养护
对成桩进行养护，包括保 湿、保温等措施，以确保 其质量稳定。
04
质量控制
质量标准
桩位偏差
灌注桩的定位偏差应小于 10mm，成孔垂直度偏差 应小于0.5%。
孔径
孔径应符合设计要求，偏 差不得超过50mm。
孔深
孔深应达到设计要求，偏 差不得超过500mm。
现场准备
01
02
03
清理场地
对施工区域内的杂物、垃 圾等进行清理，确保施工 现场整洁。
测量定位
根据设计图纸，进行桩位 的测量和定位，设置好基 准点和定位标志。
搭建临时设施
搭建临时工棚、堆放材料 等，以满足施工需要。
材料准备
水泥
选择符合标准要求的水 泥品种和规格，确保混
凝土的质量。
骨料
准备砂、石等骨料，满 足混凝土配合比的要求
测量定位。
钻孔机就位
将长螺旋钻孔机移动到指定位置 ，调整钻孔机的位置和角度，确
保钻孔机垂直、稳定。
钻孔
启动钻孔机，根据地质情况选择 合适的钻头和钻进参数，进行钻 孔作业。在钻孔过程中，应及时 清理钻屑，并确保钻孔深度达到
设计要求。
施工工艺流程
清孔
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1、长螺旋灌注桩简介
首先我们先来了解一下长螺旋钻机，CFG桩及长螺旋灌注桩的适用范围很广，适用于砂土、粉土、粘土、淤泥质土、杂填土等，其对独立基础、条形基础、筏基都适用。
长螺旋主要技术指标为：
地基承载力：设计要求；
桩径：宜取400－800mm；
桩长：设计要求，桩端持力层应选择承载力相对较高的土层，受设备高度限制，最大桩长32米；
桩身强度：混凝土强度满足设计要求，通常≥C15；
桩间距：宜取3－5倍桩径；
桩垂直度：≤1.5％；
所用混凝土宜采用细石砼，塌落度16-20cm；
实际工程中；以上参数根据地质条件、基础类型、结构类型、地基承载力和变形要求等条件或现场试验确定。
该工艺特点为：
（1）、环保：由于本工法为干钻孔，因此不会产生泥浆。
（2）、高效：因为全桩长螺旋一次性钻孔到位，且泵灌砼，所以成桩效率大大提高，平均每台钻机（20m 左右桩长）平均每天可成桩20-50根左右。
（3）、可靠：本工法是在长螺旋钻到设计标高后，直接由钻杆中心管向桩底压灌砼，因此不存在孔底虚土，也不会产生缩径、断桩等传统钻孔灌注桩的一些易发问题。
（4）、提高单桩承载力：由于没有护壁泥浆，因此砼与桩孔四周没有泥饼，非但如此，因为是压灌砼，所以砼与桩孔四周结合紧密，甚至砼中石子会嵌入桩孔四周土体，因此桩周摩阻增加，同时由于没有孔底虚土，因此桩端阻也比传统钻孔灌注桩要高。
（5）、节能：由于本工法成桩效率高，因此施工消耗电能就比较少。
2、施工工艺
3施工工艺流程
3.1施工机械选择
采用履带式长螺旋多功能打桩机，并配备中型挖掘机。
履带式长螺旋桩机
中型挖掘机
3.2定位测量放线
①以业主提交的测量控制基准点为控制点，建立闭合导线控制网，测定轴线控制点，并报监理公司验收签字认可后开始放放桩位。
②按施工图用全站仪或经纬仪、钢尺放桩位，并作好记录、校验、复检，由监理单位现场验收。
③桩位用钢筋或竹片做好标记，并加以保护，以便施工桩位定位。
测量工程师进行控制测量
④施工桩位一般使用竹片或钢筋头进行施放，每个桩位应注明柱位编号。
已施放的桩位（带桩号标识）
3.3成孔
①钻机就位后，进行预检，钻头中心与桩位偏差小于20mm，然后调整钻机，用双垂球双向控制好钻杆垂直度，合格后方可平稳钻进。
钻头刚接触地面时，先先关闭钻头封口,下钻速度要慢。
对桩位、关闭钻头封口
桩机塔架上的垂直度标识
②正常钻进速度可控制在1～1.50m/min ，钻进过程中，如遇到卡钻、钻机摇晃、偏移，应停钻查明原因，采取纠正措施后方可继续钻进。
③钻出的土方及时清理，并统一转移到指定的地方堆放。
清理打桩弃土
④用钻杆上的孔深标志控制钻孔深度，钻进至设计要求的深度及土层，经现场监理员验收方可进行灌注混凝土施工。
按设计要求终孔（孔深）
按设计要求终孔（施工电流）
终孔中间验收
3.4砼泵送料成桩
①地泵安放位置应合理，输送混凝土的管路尽量减少弯管，以利输送混凝土。
泵机安放于施工便道旁边
②进场的混凝土必需符合设计及规范要求，混凝土塌落度应控制在160～200mm并具有较好的和易性、流动性，现场检验混凝土塌落度，不合格要求的砼不得用于工程施工。
混凝土坍落度实验
③泵送混凝土应连续进行，地泵料斗内的混凝土高度一般不得低于40cm，防止吸进空气造成堵管。
混凝土放料
④提升钻杆接近地面时，放慢提管速度并及时清理孔口渣土，以保证桩头混凝土质量。
⑤有专人负责观察泵压与钻机提升情况，钻杆提升速度应与泵送速度相匹配，灌注提升速度控制在
2.5m/min，严禁先提钻后灌料，确保成桩质量。
⑥每台桩机每台班制作试块一组，并由专人负责，按规范要求制作，养护和送检，龄期28天，砼试块规格为：150×150×150mm。
混凝土试块制作
3.5施工过程记录
在整个施工过程中，设专人监测并做好施工记录，记录要求准确、及时，每完成一条根桩需报现场监理工程师签字验收。
监理工程师对整条桩的施工过程进行验收确认
3.6桩头清理
成桩后，在不影响后续成桩的前提下，及时组织设备和人员清运打桩弃土，清土时需注意保护完成的桩体，弃土应堆放至指定地点，确保施工连续进行。
3.7桩基检测
灌注混凝土桩施工完毕28天后进行检测，由专业检测单位进行检测试验，检测桩位由监理单位及建设单位进行会审后确定，施工单位配合进行桩帽的制作工作。
桩头浮浆的破除
制作好的桩帽
静载实验4长螺旋CFG桩图纸
5长螺旋CFG桩图纸说明。
