CAE技术在车辆产业中的应用焦泽宇北京科技大学信计1201摘要：经济发展迅速的现代社会，车辆的应用将越来越广泛，伴随而来的是汽车产业的急速发展，而作为在产品设计中得以极大运用的CAE技术必将极大的应用于车辆产业。
介绍CAE技术在车辆生产的前期研发中的应用和研发流程、产品的设计与优化、车辆运行的一些参数的分析。
关键词：CAE技术、车辆产业、车辆设计、产品测试、展望。
1. CAE技术的概述CAE（计算机辅助工程)技术是计算机技术和工程分析技术相结合形成的新兴技术，它的理论基础是有限元法和数值分析方法。
有限元法的基木思想是将连续的求解区域离散为一组有限个且按一定方式相互连结在一起的单元的组合体。
由于单元本身又可以有不同形状，因此可以模拟几何形状复杂的求解域。
数值分析方法是研究适合于在计算机上使用的实际可行、理论可靠、计算复杂性好的数值计算方法，近40年来，数值分析迅速发展并成为数学科学中的一个独立学科。
CAE的核心技术为有限元技术与虚拟样机的运动/动力学仿真技术。
主要是用计算机对工程或产品进行性能与安全可靠性分析，对其米来的工作状态和运行行为进行模拟，及早发现设计缺陷，并证实工程或产品米来性能的可用性与可靠性。
将CAE定义扩展为支持从研究开发到产品检测整个生产过程的计算机系统，包括分析、计算和仿真在内的一切研发活动。
CAE软件集成了有限元法、数值分析、优化设计、图像处理、工程管理学、人机智能工程等多种技术领域，是一种综合性、知识密集型信息产品， CAE软件在功能、性能、前后处理能力、单元库、解法库、材料库等方面进一步完善，版本不断更新，用户界面和数据管理技术等方面已臻于成熟，解决了很多实际工程需要解决而理论分析又无法解决的复杂问题。
2. CAE技术在汽车优化设计过程中的作用CAE技术在汽车产品优化设计过程中的作用集中体现在三方面:(1)CAE技术极大地缩短了产品的研制周期，在建模和分析过程中采用实体造型和参数化，模型和参数的修改都很方便，最终确定合理的结构参数所需时间得到大幅度的缩短。
《汽车CAD技术》论文要求（5篇模版）
《汽车CAD技术》论文要求（5篇模版）第一篇：《汽车CAD技术》论文要求《汽车CAD技术》选修课考核办法考核方式：课程论文课程论文题目：汽车CAD技术——副标题副标题由考生在《汽车CAD技术》课程研究范围内自行拟定，如：汽车制动器三维设计。
课程论文要求：必须手写腾正在答题纸上，字迹清楚易识，文章内容格式规范，3000汉字篇幅以上，文字通顺，基本没有错别字，态度认真。
课程论文内容：1.2.3.4.论文题目：论文第一页页首，居中。
摘要：对文章以研究内容和研究结论作概括性说明。
文字100字左右。
关键词：不超过5个。
正文：通常由引论、正论和结论三部分组成。
“引论”一般是对选题意义和研究对象的简单介绍。
“正论”则需要引用必要的支撑材料，采取一定的研究方法，叙述研究内容和研究成果；通常需要根据研究内容或者文章内在的逻辑顺序，分为多个子标题展开论述。
“结论”是对研究成果的简单总结。
正文中的文字、术语、标点符号、图表、公式、字母符号及其上下标、数字及其计量单位等，必须规范。
5.参考文献：3篇以上。
考生必须按上述内容的列举顺序排列文章的撰写顺序，各部分之间自然连接。
成绩评定：1.考核成绩按百分制记。
2.考生必须独立完成任务，一经发现有抄袭（雷同）、请他人代写等行为的，视作舞弊行为，按考试违纪处理，取消考核成绩。
3.凡抄袭、剽窃他人文章，文字达到文章篇幅1/3的，按“不及格”记载成绩。
4.“及格”成绩参考标准：符合课程论文的要求；文章论点基本明确；论述比较集中，有论据，资料或数据比较可信或者说明了来源，逻辑顺序安排基本合理；内容组织比较合理，结构层次基本清楚。
5.“优秀”成绩参考标准：符合课程论文的要求；论点明确，论据或数据充分，资料可信度高或者注明了资料来源，逻辑顺序合理，文章说服力强；有独立见解，或在某些方面有一定创新，或者体现出较强的创新意识，或者文章的观点和成果对现实具有一定的应用价值或学术价值；内容组织、文章结构层次比合理。
cad与cae在汽车研发中的作用
cad与cae在汽车研发中的作用CAD与CAE在汽车研发中的作用引言在汽车研发过程中，CAD（计算机辅助设计）和CAE（计算机辅助工程）两个工具起着至关重要的作用。
CAD通过三维建模和设计，帮助工程师更加直观地构建汽车零部件和整车结构，而CAE则通过数值模拟和分析，对汽车的性能和安全进行评估。
本文将探讨CAD 和CAE在汽车研发中的具体作用。
一、CAD在汽车研发中的作用1. 创新设计CAD可以帮助工程师通过三维建模技术进行创新设计，快速构建出复杂的汽车零部件和整车结构。
工程师可以通过CAD软件进行参数化设计，轻松修改设计方案，提高设计效率。
CAD还可以实现虚拟装配，避免在实际生产中出现装配问题。
2. 碰撞分析汽车的安全性是一个重要的考量因素。
通过CAD软件，工程师可以对汽车的结构进行碰撞分析，预测在碰撞事故中各个部件的变形情况和受力情况，从而优化车身结构，提高车辆的安全性能。
3. 流体动力学分析在汽车研发中，流体动力学分析是一个重要的环节。
通过CAD软件，工程师可以对汽车外形进行流线型设计，减小车辆的阻力，提高燃油经济性。
此外，CAD还可以模拟车辆在不同速度下的气动性能，对车辆的稳定性和操控性进行评估和优化。
二、CAE在汽车研发中的作用1. 结构强度分析汽车的结构强度是保证车辆安全性的基础。
通过CAE软件，工程师可以对汽车结构进行有限元分析，预测在各种工况下各个部件的应力、应变和变形情况，从而判断结构是否足够强度，是否需要进行优化设计。
2. 振动和噪音分析振动和噪音是汽车研发中需要重点考虑的问题。
通过CAE软件，工程师可以对汽车的振动和噪音进行数值模拟，预测在不同工况下车辆的振动和噪音水平，从而优化车辆的结构和零部件，提高车辆的乘坐舒适性。
3. 热力学分析汽车发动机的热力学性能是影响汽车性能的重要因素。
通过CAE软件，工程师可以对汽车发动机进行热力学分析，模拟发动机燃烧过程、冷却系统和排气系统的工作情况，从而优化发动机的燃烧效率和排放性能。
汽车CAD-CAE课程论文
汽车CAD/CAE课程论文
考试班级：汽服1001-04
考试人数：
论文题目：题目自拟，但应与课程内容相关
要求：在页眉附上副标题，副标题题为汽车CAD/CAE课程论文

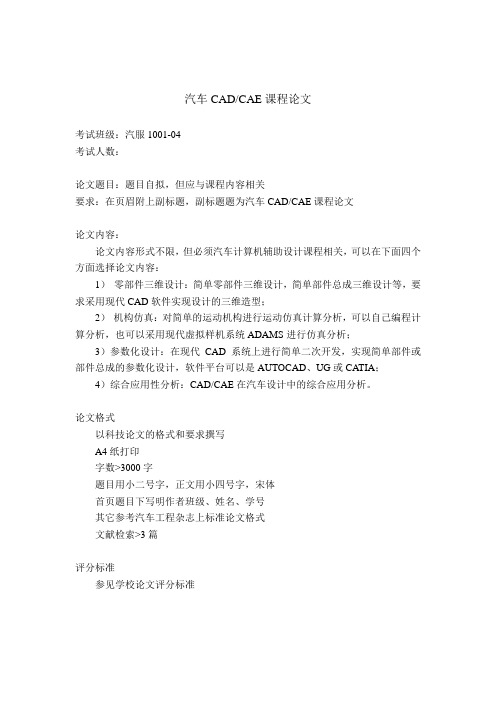

论文内容：
论文内容形式不限，但必须汽车计算机辅助设计课程相关，可以在下面四个方面选择论文内容：
1）零部件三维设计：简单零部件三维设计，简单部件总成三维设计等，要求采用现代CAD软件实现设计的三维造型；
2）机构仿真：对简单的运动机构进行运动仿真计算分析，可以自己编程计算分析，也可以采用现代虚拟样机系统ADAMS进行仿真分析；
3）参数化设计：在现代CAD系统上进行简单二次开发，实现简单部件或部件总成的参数化设计，软件平台可以是AUTOCAD、UG或CATIA；
4）综合应用性分析：CAD/CAE在汽车设计中的综合应用分析。
论文格式
以科技论文的格式和要求撰写
A4纸打印
字数>3000字
题目用小二号字，正文用小四号字，宋体
首页题目下写明作者班级、姓名、学号
其它参考汽车工程杂志上标准论文格式
文献检索>3篇
评分标准
参见学校论文评分标准。
基于CADCAE技术的汽车车身结构优化设计研究

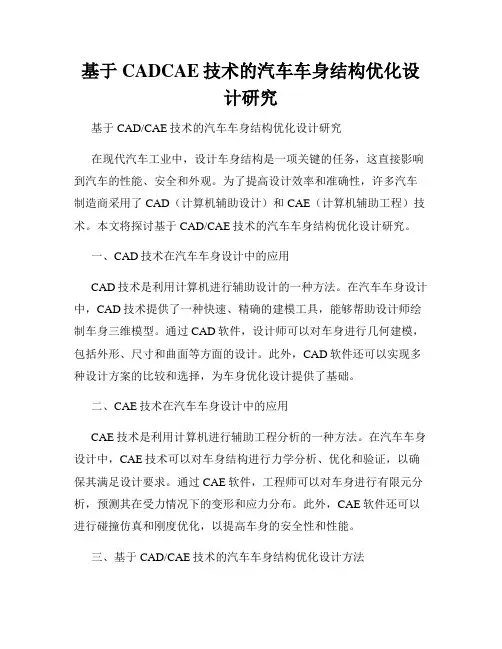

基于CADCAE技术的汽车车身结构优化设计研究基于CAD/CAE技术的汽车车身结构优化设计研究在现代汽车工业中，设计车身结构是一项关键的任务，这直接影响到汽车的性能、安全和外观。
