热压装配工艺在轮对热装中的应用
关于地铁转向架组装质量提升分析
关于地铁转向架组装质量提升分析摘要：本文全面探讨了地铁转向架的组成、组装工艺及质量提升措施。
首先，详细阐述了转向架的主要部件，包括架构、轮对轴箱、悬挂系统、牵引系统和基础制动装置。
接着，论文深入分析了转向架的组装工艺，涉及齿轮箱、轴箱体、轮对、联轴节的装配及总装过程。
最后，文中针对提升组装质量提出了具体措施，如精确设计规划、先进制造技术、持续质量控制、员工培训和供应链管理的优化。
通过这些分析，旨在为地铁转向架的设计、制造和质量管理提供全面的参考。
关键词：地铁转向架；组装工艺；组装质量1 地铁转向架的主要组成部分地铁转向架是地铁列车关键的机械部件，其设计和组装质量直接影响列车的运行安全性、稳定性和舒适度。
转向架的主要组成部分包括转向架构架、轮对轴箱设备、悬挂系统、牵引系统和基础制动装置。
（1）转向架构架转向架构架是转向架的基础框架，通常由钢或铝制成。
它不仅承载了车体的重量，还提供了其他关键部件的安装平台。
构架的设计决定了转向架的整体强度和刚度，对于吸收和分散来自轨道的冲击和振动至关重要。
此外，良好的构架设计有助于减少噪音和提高乘客舒适度。
（2）轮对轴箱设备轮对轴箱设备是转向架中用于安装车轮和轴的部分。
它包括轮对、轴箱和轴承等部件，是实现车辆移动的核心。
轮对轴箱设备的质量直接影响列车的行驶平稳性和噪音水平。
为了保证运行安全，轮对和轴箱必须具有足够的强度和耐磨性，同时轴承也需确保低摩擦和高可靠性。
（3）悬挂系统悬挂系统负责吸收轨道和车辆之间的振动，提供稳定的乘坐体验。
它通常包括初级悬挂和次级悬挂两部分。
初级悬挂连接轮对和转向架，而次级悬挂则连接转向架和车体。
这些悬挂装置通常由弹簧、减震器和空气弹簧等构成，它们共同工作，减少车辆在高速运行时的颠簸和摇晃。
（4）牵引系统牵引系统是转向架中用于提供动力的部分，通常包括牵引电机、变速箱和相关的电气设备。
这一系统负责产生牵引力，使地铁列车能够启动、加速、运行和减速。

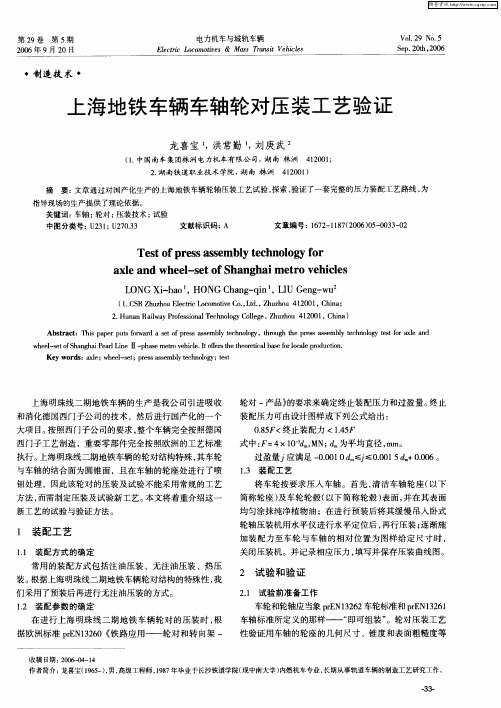

上海地铁车辆车轴轮对压装工艺验证
们 采用了预装后再进行 无注油压装的方式 。
１ 装配参数的确 定 ． ２ 在 进行上 海 明珠 线二 期 地铁 车辆 轮对 的 压装 时 ， 根
车轴标 准所定义 的那样 —— “ 即可 组装” 。轮对压 装工艺
据欧 洲标准 ｐＥ １２ ０《 路应 用——轮 对和转 向架 一 ｒＮ ３６ 铁
１ 装 配 工 艺
１１ 装配方式的确 定 ．
常用 的装 配方式包 括注油 压装 、无 注油压装 、热压
装。 根据上海 明珠线 二期地 铁车辆轮对结构 的特殊性 ， 我
２ 试 验 和 验 证
２１ 试验前 准备工 作 ． 车轮和轮轴应 当象 ｐＥ １２ ２车轮标准和 ｐＥ １２ １ ｒＮ ３６ ｒ Ｎ ３ ６
１ 装 配工 艺 ． ３
将 车轮按要 求压入 车轴 。首 先 ， 洁车轴轮 座 （ 清 以下
简称轮座 ） 车轮轮毂 （ 及 以下 简称轮毂 ） 表面 ， 在其表面 并
均匀涂抹 纯净植 物油 ；在进 行预装后将 其缓慢 吊入卧式
轮轴压装机用水 平仪进行 水平定位后 ， 再行压装 ； 逐渐施 加装 配力 至车轮 与车轴 的相对 位置 为 图样 给定 尺寸 时 ， 关 闭压装机 。并记 录相应 压力 ， 填写并保存 压装 曲线图 。
维普资讯
第２卷 ９
第５ 期
Ｅｅ ｔ ｔｃ
电力机车与城轨车辆
Ｌ ｃ ｍｏ ｉｅ ＆ Ｍａ ｓ ｒ ｎ ｉ Ｖ ｈ ｃ ｅ ｏｏ ｔ ｓ ｖ ｓ Ｔ ａ ｓ ｔ ｅ ｉｌ ｓ
Ｖｏ ． ９ Ｎ ． １２ ｏ ５
２０ ０ ６年 ９月 ２ 日 ０
２ Ｈ ｎ ｎＲ ｉ ａ ｒｆ ｓ ｎ ｌ ｅ ｈ ｏｏ ｙ ｏ ｅｅ Ｚ ｕ ｈ ｕ ４ ２ ０ ． ｈｎ ） ． ｕ ａ ａ ｗ ｙ ｏｅ ｉ ａ Ｔ ｃ ｎ ｌ ｌ ｇ ， ｈ ｚ ｏ １ ０ １ Ｃ ｉ ｌ Ｐ ｓｏ ｇＣ ｌ ａ
EMU动车轮对三维设计说明书
课程设计说明书EMU动车轮对三维设计学科、专业：学号：作者姓名：指导教师：任务书摘要现阶段我国高速铁路技术正处于飞速发展的阶段，但是受我国铁路技术起步晚、基础研究薄弱、轨道交通学科发展落后这一基本现状的制约，我国高速铁路技术与德国、法国、日本这些高铁强国还有很大的差距。
在经济全球化的背景下，引进国外高速铁路技术发展我国轨道交通系统并于此基础上逐步实现“引进、消化、吸收与再创新”就显得尤为重要。
高速动车组就是典型的高铁技术代表之一，为实现高速铁路的跨越式发展，解决我国运输瓶颈与科研的技术难题，2004年我国开始从日本、德国、法国引进了一批高速动车组并与外方进行联合设计生产，现在我国正在不断消化吸收高速动车组关键技术，并逐步形成我国自主的技术平台。
随着列车开行速度的提高，对动车组转向架安全性、舒适性与曲线通过能力也就提出了越来越高的要求。
高速转向架的研发设计也就成为高速铁路技术里一项极其重要的子系统，考虑到高速转向架技术以及相对应的轮轨关系是消化吸收再创新的重点，本课题研究内容就是电动车组动力转向架轮对的三维设计，希望通过本课题的研究加深对高速动车组技术的理解。
本文主要设计分析了CRH1型动车轮对的基本结构组成、主要技术参数和装配关系，基于Solidworks三维建模软件初步完成动车轮对的结构外形设计，最后对车轴的应力分布进行了分析。
关键词：动车组；转向架；轮对目录任务书 (I)摘要....................................................................................................................... I I1. 绪论 (I)2. EMU动车组轮对 (I)2.1. 定义 (I)2.2. 作用 (I)2.3. 要求 (I)2.4. 组成 (I)2.4.1. 车轴 (I)2.4.2. 车轮 (I)2.5. 组装 ........................................................................................................... I I2.6. 踏面 ........................................................................................................... I I2.6.1. 标准踏面存在的主要问题................................................................ I I2.6.2. 解决方法：采用磨耗型（凹形、曲形、弧形）踏面....................... I I2.6.3. 磨耗型踏面优缺点........................................................................... I I3. 三维建模 .............................................................................................................. I I3.1. 车轴的三维建模........................................................................................ I II3.2. 车轮的三维建模........................................................................................ I V3.3. 制动盘的三维建模 (V)3.4. 从动齿轮的三维建模 (V)3.5. 装配 .......................................................................................................... V I4. 车轴强度分析..................................................................................................... V II 参考文献 .................................................................................................................. I X1.绪论自从1964年日本建成世界上第一条东京至大阪高速运营铁路以来，在短短的四十多年里，高速铁路从无到有，发展迅速。
CRH380A动车组轮对检修流程及改进方案
目录第 1 章绪论 (1)1.1研究背景 (1)1.2研究思路 (1)第2章轮对 (2)2.1轮对的作用 (2)2.2轮对的组成 (2)2.2.1车轮 (3)2.2.2车轴 (5)2.2.3制动盘 (6)第3章轮对故障分析 (7)3.1轮对故障原因 (7)3.2踏面擦伤、剥离 (7)3.3圆周磨耗、轮缘（垂直）磨耗 (8)3.4车轮裂纹及其他情况 (9)第4章轮对检修流程 (10)4.1轮对检测作业程序 (10)4.1.1尺寸测量 (10)4.1.2探伤作业程序 (10)4.2轮对组成检修 (10)4.3车轮检修 (11)4.3.1车轮踏面磨耗的检修 (12)4.3.2踏面擦伤、碾长和剥离的检修 (12)4.3.3车轮内侧距离检修 (13)4.3.4 LU轮轮辋辐超声波探伤检修 (13)4.3.5车轮的镟轮检修 (14)4.4车轴检修 (16)4.4.1车轴外观检修 (16)4.4.2车轴故障检修 (17)第5章轮对检修流程改进设计 (18)5.1改进思路 (18)5.2改进设计及分析 (18)参考文献 (19)致谢 (20)摘要随着高速动车组的不断投入，高速列车的运输量和运输速度不断增长，高速动车组与人们的生活开始息息相关，所以动车的行车安全越来越引起关注，轮对检修作为动车组检修的关键，其完成质量直接关系到高速列车的运行安全。
本设计首先根据动车组轮对的结构及主要故障进行系统的分析，然后根据上述分析对其检修工艺的功能需求、性能设置和检修原则进行了系统的信息采集，最后按照检修流水线的设置，理顺检修工艺流程，设计出科学的检修方法，从而提高轮对检修的科学技术水平。
关键词：车轴；车轮；故障；检修CRH380A动车组轮对检修流程及改进方案第 1 章绪论1.1研究背景由于我国的铁路实现了第六次大提速，动车越来越普遍的出现在运营线上，并且已经成为我过客运交通的主要方式。
CRH380A型动车组运营速度高，同时受运营线路条件和极端天气影响，因此完善的轮对检修流程和工艺直接关系到动车组的运行安全。
轮对压装

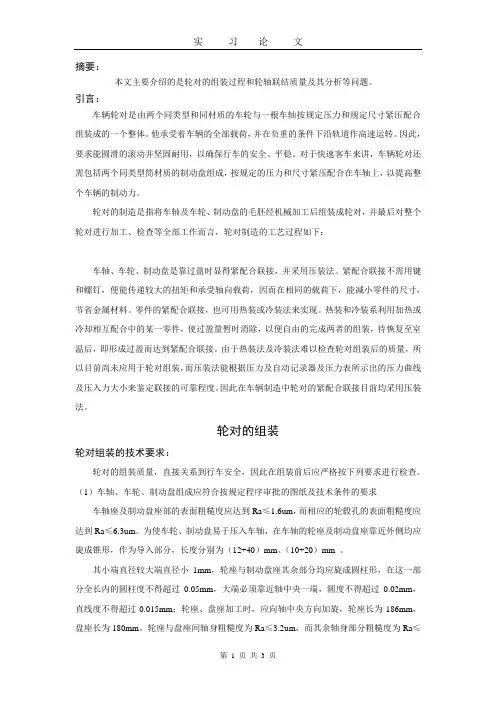

摘要：本文主要介绍的是轮对的组装过程和轮轴联结质量及其分析等问题。
引言：车辆轮对是由两个同类型和同材质的车轮与一根车轴按规定压力和规定尺寸紧压配合组装成的一个整体。
他承受着车辆的全部载荷，并在负重的条件下沿轨道作高速运转。
因此，要求能圆滑的滚动并坚固耐用，以确保行车的安全、平稳。
对于快速客车来讲，车辆轮对还需包括两个同类型筒材质的制动盘组成，按规定的压力和尺寸紧压配合在车轴上，以提高整个车辆的制动力。
轮对的制造是指将车轴及车轮、制动盘的毛胚经机械加工后组装成轮对，并最后对整个轮对进行加工、检查等全部工作而言，轮对制造的工艺过程如下：车轴、车轮、制动盘是靠过盈时显得紧配合联接，并采用压装法。
紧配合联接不需用键和螺钉，便能传递较大的扭矩和承受轴向载荷，因而在相同的载荷下，能减小零件的尺寸，节省金属材料。
零件的紧配合联接，也可用热装或冷装法来实现。
热装和冷装系利用加热或冷却相互配合中的某一零件，使过盈量暂时消除，以便自由的完成两者的组装，待恢复至室温后，即形成过盈而达到紧配合联接。
由于热装法及冷装法难以检查轮对组装后的质量，所以目前尚未应用于轮对组装，而压装法能根据压力及自动记录器及压力表所示出的压力曲线及压入力大小来鉴定联接的可靠程度。
因此在车辆制造中轮对的紧配合联接目前均采用压装法。
轮对的组装轮对组装的技术要求：轮对的组装质量，直接关系到行车安全，因此在组装前后应严格按下列要求进行检查。
（1）车轴、车轮、制动盘组成应符合按规定程序审批的图纸及技术条件的要求车轴座及制动盘座部的表面粗糙度应达到Ra≤1.6um，而相应的轮毂孔的表面粗糙度应达到Ra≤6.3um。
为使车轮、制动盘易于压入车轴，在车轴的轮座及制动盘座靠近外侧均应旋成锥形，作为导入部分，长度分别为（12+40）mm、（10+20）mm 。
其小端直径较大端直径小1mm，轮座与制动盘座其余部分均应旋成圆柱形，在这一部分全长内的圆柱度不得超过0.05mm，大端必须靠近轴中央一端，圆度不得超过0.02mm，直线度不得超过0.015mm；轮座、盘座加工时，应向轴中央方向加旋，轮座长为186mm，盘座长为180mm。
复合材料热压罐设备在船舶工业中的应用
复合材料热压罐设备在船舶工业中的应用船舶工业作为重要的基础产业之一，对于材料和设备的要求非常苛刻。
随着科学技术的不断发展，复合材料热压罐设备在船舶工业中的应用正逐渐增多。
复合材料热压罐设备具有轻质、高强度和良好的耐腐蚀性能，适用于船舶制造领域的多个方面，对于提高船舶性能和减轻船舶质量具有重要意义。
首先，复合材料热压罐设备在船舶建造中的应用非常广泛。
船舶建造过程中需要使用到大量的结构件和零部件，如船体、桅杆、舱壁等。
传统的金属材料在这些部件的制造过程中往往存在着加工难度大、材料强度低、腐蚀容易等问题。
而采用复合材料热压罐设备可以有效地解决这些问题，提高船舶的整体性能。
复合材料热压罐设备可以通过高温高压的工艺，把树脂与纤维增强材料有效结合，形成高强度的船舶结构件和零部件。
同时，复合材料具有良好的耐腐蚀性能，能够在海洋环境中长期使用而不受到腐蚀的影响。
其次，复合材料热压罐设备在船舶维修和保养中的应用也非常重要。
船舶在长时间的使用和海上环境的侵蚀下，不可避免地会产生一些结构疲劳和设备老化的问题。
复合材料热压罐设备可以通过修复和加固的方式，有效地延长船舶的使用寿命，提高船舶的安全性和可靠性。
复合材料热压罐设备可以对船舶的受损结构进行局部加固，提高结构的强度和稳定性。
同时，复合材料热压罐设备还可以进行船舶外壳的刷新和维修，保持船舶外部表面的美观和耐敏化性能。
此外，复合材料热压罐设备也可以在船舶节能和环保领域发挥重要作用。
随着环保意识的提高和节能减排要求的增加，船舶工业对于材料和设备的要求也越来越高。
复合材料作为一种具有轻质、高强度和优良耐腐蚀性的材料，可以有效地减轻船舶的自重，提高船舶的运行效率。
另外，复合材料还可以替代传统的材料，减少对自然资源的消耗和环境污染。
复合材料热压罐设备的应用可以为船舶工业提供一种可行的节能环保解决方案，促进船舶工业的可持续发展。
综上所述，复合材料热压罐设备在船舶工业中的应用具有广泛的前景和重要的意义。
轮对压装工艺过程浅析
轮对压装工艺过程浅析作者：林路路宋宇晗来源：《中国科技博览》2019年第11期[摘要]随着城市轨道交通的蓬勃发展，城轨车辆运行的平稳性及安全性受到越来越多的人的关注。
轮对组成作为转向架的核心组成部分，其组装质量直接关系到了列车的运行安全。
轮对组成采用压装的工艺方法，利用过盈配合使车轴与车轮之间紧密连接，本文针对目前城轨转向架的轮对压装过程，总结压装过程中的关键工艺要点，为转向架轮对压装质量提升提供参考。
[关键词]城轨转向架，轮对压装，工艺要点，质量提升中图分类号：U270.331.1 文献标识码：A 文章编号：1009-914X（2019）11-0298-011、引言随着我国经济的快速稳定发展，越来越多的城市为缓解城市拥堵开始修建城市轨道交通网络。
转向架作为城轨车辆的走行部，组装质量要求更是严格。
转向架上的轮对组成直接与轨道接触，最先受到轮轨间的作用力，尤其是运行过程中的硬性冲击。
轮对压装的难度系数大，质量管控要求高，本文通过浅析目前城轨转向架轮对压装的一般过程，找出压装过程中着重注意的关键工艺要点，提高轮对压装效率。
2、轮对组成结构由于城轨车辆运行速度一般限制于80km/h～120 km/h之间，速度等级不高，车轮材质往往选择CL60钢材，车轴材质选择LZ50钢材。
车轮上与钢轨相接触的部分称为轮辋。
轮辋上与钢轨相接触的表面称为踏面，目前采用的一般为LMA型磨耗踏面。
踏面一侧凸起的部分称为轮缘，轮缘位于钢轨的内侧，可防止轮对滚动脱轨，并起导向作用。
车轮上与车轴相结合的部分称为轮毂。
轮毂与轮辋用轮辐连接。
轮辐可以是连续的圆盘，称为辐板。
为了进一步缓和轮轨间的硬性冲击，缓冲作用力，部分城轨车辆采用空心车轴进行轮对组成，以达到减少簧下质量减少冲击作用的效果，轮对组成如图1所示。
3、压装方法车轴与车轮间采用压装方法来实现彼此间的过盈配合。
过盈配合产生的过盈量可以实现半径方向产生接触面的强压力，并依靠接触面的强压力产生静摩擦力实现扭矩及轴向力的传递。
热压烧结技术的研究与应用
热压烧结技术的研究与应用姓名：***专业：无机非金属学号：***********热压烧结技术的研究与应用陈琼毅无机非金属 20080800301摘要：热压烧结是一种压制成形和烧结同时进行的粉体材料成形工艺方法,是将粉末装在压模内,在专门的热压机中加压同时把粉末加热到熔点以下,在高温下单向或双向施压成形的过程。
热压烧结具有烧结时间短、温度低、晶粒细、产品性能高等优点。
关键词：烧结热压热压烧结1热压烧结技术发展背景自20世纪70年代中期以来，除北美外，烧结矿一直是国内外高炉的主要原料。
但由于金融危机，钢铁产业的不景气，烧结技术研究发展受到限制。
所幸的是随着人们对产品质量和能源节约的重视，烧结技术再一次焕发出新生。
1826年索波列夫斯基首次利用常温压力烧结的方法得到了白金。
1912年，德国发表了用热压将钨粉和碳化钨粉混合制造成致密件的专利。
从1930年以后，热压更快地发展起来，主要应用于大型硬质合金制品、难熔化合物和现代陶瓷等方面。
在这个日新月异的新世纪中，有人大胆的将热压烧结技术与纳米材料、超导材料和复合材料等相联系结合，开创了热压烧结技术的新天地。
2热压烧结技术的原理2.1烧结定义与特点其宏观定义为：粉体原料经过成型、加热到低于熔点的温度，发生固结、气孔率下降、收缩加大、致密度提高、晶粒增大，变成坚硬的烧结体，这个现象称为烧结。
其微观定义为：固态中分子（或原子）的相互吸引，通过加热，质点获得足够的能量，进行迁移使粉末体产生颗粒粘结，增加强度并导致致密化和再结晶的过程称为烧结。
烧结的特点有三点：第一，烧结温度远低于熔点温度下，质点发生迁移、扩散、开始烧结温度在0.3-0.5T m范围内，这样便节省了大量的能源利于环境保护，而且便于制造高熔点物质如钨丝等；第二，同样对于硅酸盐材料，完全烧结温度在0.7-0.8T m；第三，烧结主要是物理过程，但也伴随有固相反应，烧结前后主晶相不变化。
这样便易于控制烧结成品的物象成分。
浅谈高速动车组欧系日系轮对压装工艺
浅谈高速动车组欧系日系轮对压装工艺摘要：本文介绍了高速动车组转向架轮对压装中常用的压装工艺，并结合国内较为成熟的车型CRH2A动车组轮对为模型，对欧系和日系轮对压装工艺进行对比分析，并就现场生产中的压装工艺选用给出了合理化建议。
关键词：高速动车组；轮对压装；压装工艺；油压；冷压前言轮对作为直接传递轮轨作用力的最为关键的走行装置在整个车辆系统中的作用至关重要。
目前，国内动车组轮对的制造检修依据主要分为欧标和日标两大类，故本文就以国内较为成熟的车型CRH2A动车组轮对为模型，对欧系和日系轮对压装工艺进行对比分析。
1.轮对压装工艺运用现状1.1 压装方法轮对压装方法主要分为：注油压装和普通压装。
普通压装又分为冷压装和热压装。
轮对注油压装是指压装时，在车轴轮座和车轮毂孔之间注入高于它们接触应力的高压油，使之形成油膜，随着轮座和毂孔接触面积的增加，高压油不断渗透，使整个轮对压装过程在被油膜隔开的情况下进行。
而与之对应的即为普通压装，分为热压和冷压，热压即将整体车轮或轮心加热，使轮毂孔膨胀后装在车轴上，而在常温下成为过盈配合的装配方法，而冷压就是一直通过压力机在过盈状态下将车轮或轮心装到车轴上。
1.2 压装工艺路线动车组轮对压装一般遵循以下工艺路线：轮、轴同温—轮座、毂孔尺寸测量—轮座打磨—润滑剂涂抹—轮对选配—轮对压装（欧系、日系不同）—压装后检查—检压—轮对标记—超声波探伤—其它工序。
图1 日系轮对注油压装曲线目前在CRH2A的新造检修中，日系轮对采用注油压装，见图1，压装起始阶段也是使用冷压方式，将毂孔套压进车轴，同时关注压装力曲线变化，待曲线出现下降，见图中A点，此时即为注油槽开始进入压装部，A—B段为注油槽部通过压装部，待注油槽全部通过，压力回升，此时注油槽部位完全与车轴贴合，暂停压力机，连接油泵对注油孔注油，高压油泵压力表目标值设定为140MPa，油压变化范围控制在（120MPa-150MPa）之间，待轮毂端面渗出高压油时，再次开启压力机注入高压油继续压装，最后轮毂孔与轮座到达压装位置，此时油膜完全隔开轮毂、轮座接触面，压力降为0，作业完成。
轮对冷压工艺分析与研究
轮对冷压工艺分析与研究作者：金显贺，郭文孝，申博来源：《科技创新与生产力》 2015年第10期金显贺，郭文孝，申博（1. 太原重工轨道交通设备有限公司，山西太原 030006；2. 中国煤炭科工集团太原研究院有限公司，山西太原 030006；3. 山西水利职业技术学院，山西太原 030006）摘要：文中主要从轮对压装原理、压装工艺流程、轮对压装工艺参数以及轮对压装的验收指标等方面进行探讨与分析，为轮对压装质量提供参考依据，为列车的安全提供保障。
关键词：车辆轮对；轨道交通车辆；载荷；列车轨道中图分类号：U260.6 文献标志码：A DOI：10.3969/j.issn.1674-9146.2015.10.074车辆轮对的主要作用是承受着车辆的全部动、静载荷，将它传递给导轨并在重载下沿着轨道作高速旋转。
不仅如此，轨道交通车辆的驱动制动也主要是通过作用在轮对上得以实现的。
因此，轮对在机车中具有极其关键的作用，装配质量的好坏直接影响着铁路运输的安全性和舒适性。
轨道交通车辆的轮对不仅承受着列车总体的全部载荷，而且其需要在负重的条件下高速转动在列车轨道上，这就对车轴和车轮的制造工艺以及轮对的压装工序上具有很高的要求。
在高铁制造工艺中，轮对压装技术是非常重要的一环，好的压装质量和精度对列车的安全运行具有至关重要的影响。
目前，针对车轴与车轮的压装的主流压装方法为冷压装，冷压装工艺由于其操作便捷，质量可靠，成为了应用较为普遍的压装工艺[1]。
1 轮对冷压压装的原理首先将车轴水平放置，将车轮套在车轴上，在压装力的作用下，使车轮沿轴向向内运动，在车轮与车轴接触面产生弹塑性变形。
当压装力大于接触面间的摩擦力时，车轴与轮毂孔表面会发生相对运动，从而达到压装的目的。
冷压的技术参数有以下几点：表面粗糙度、轮座圆柱度、轮毂孔圆柱度、配合过盈量、压装速度、润滑介质等。
2 压装工艺流程高速动车组的轮对一方面连接在转向架上，对动车整体起到支撑作用，另一方面接触导轨，并沿着导轨做高速旋转运动，是列车中最基本并且最重要的结构，对列车的安全性具有重要影响。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
２ ２ 包 容 件 的 加 热 方 法 ．
根 据 经 验 ， 热 压 装 配 时 应 使 孑 径 比 轴 径 大 在 Ｌ
（ ／ ０ １ １０ ０～２ １０ ０） ／ ０ ｄ＋０ ０ ５ ｍｍ， 是 孔 径 加 热 膨 ． １ 就
包 容 件 （ ） 单 经 济 的 加 热 方 法 ： 内 直 接 加 孔 简 炉
还 需将 式 （ ） 得 的温 度再 加 上 ２ ％ ， 是 得 到 包 ４求 ５ 于 容 件 的实 际加热 温度 的最后 计算 公式 ： Ｔ＝｛ （ ［ ｄ＋１ ０ ｒ ５ ／ Ｏ ０ ａ Ｏ ０ ＋１ ） ｌ０ ｄ ］＋ｔ｝ ．５ （ ） Ｘ１２ ５
表 １ 部 分 金 属 材 料 的热 线 膨 胀 系数
选 用 炉 内 直 接 加 热 法 进 行 加 热 。 加 热 时 ， 经 常 翻 应 动 加 热 零 件 ， 零 件 温 度 均 匀 上 升 ， 减 少 零 件 可 能 使 以 发 生 的 变 形 。 厚 壁 孔 件 当 表 面 温 度 达 到 需 要 的 温 度 时 ， 在 炉 内保 持 一 段 时 间 ， 表 面 温 度 与 内部 温 度 需 使
（） ３
实 际 计 算 时 ， 应 加 上 室 内 实 际 温 度 ｔ， ： 还 得
ｔ ｄ＋１ ０ ｒ＋１ ／ Ｏ ０ ａ＋ｔ ＝（ ００ ５） ｌ ０ ｄ ０ （ ４）
装配 ） 进行装 配 。这 种方 法 比较简 单 ， 易操 作 ， 且 而
质量可 靠 。
在实践 过程 中 ， 考虑 装配 过程 中的热 量损 失 ， 应
浸 入 机 油 内 加 热 的 方 法 加 热 。加 热 时 ， 要 加 工 １ 需
将式 （ ） 人式 （ ） ： ２代 １得
个 比包容 件大 的金属 容 器 ， 器 内固定 １ 篦子 ， 容 个 篦
子 旁 边 焊 １ 透 孔 金 属 短 管 ， 于 安 放 温 度 计 以 便 个 用
测量 温度 。包 容件 放 在 篦 子上 加 热 ， 以避免 与容 可
应 用 较 好地 解 决 了这 个难 题 。 介 绍 了热 装 工 艺 的 原 理 、 热 温 度 的 确 定 、 热 方 法 等 内容 。 实 践 证 明 ， 套 加 加 该
热压 装 配 工 艺 的 应用 保 证 了装 配质 量 ， 保 了 电机 车 的安 全 运 行 ， 生 产 过 程 中发 挥 了较 大 作 用 。 确 在 关 键 词 ： 压 装 配 ； 盈 配 合 ； 容 件 ； 热 温度 热 过 包 加 中 图分 类 号 ： Ｓ ５ Ｔ６２ 文 献 标 识 码 ： Ｂ 文 章 编 号 ：０ ３— ５ ６ ２ １ ） ６— ０ ３— ２ １０ ０ ０ （ ００ ０ ０ ８ ０
材 料 钢和铸钢件 热 线 膨胀 系 数 ｎ ０ ０ ００ １ ． ０ １ 材 料 铜 热线 膨 胀 系 数 ａ ０ ０ ００ ６ ． ０ １
１ 热 压 装 配 的基 本 原 理
通 过 加 热 包 容 件 （ ） 使 孔 径 膨 胀 增 大 到 一 定 孔 ，
数值（ 大于轴径 ） 再 将配 合 的被包 容件 （ ） ， 轴 自由地
系数 ， 查 金属 材料 的热 线膨胀 系数 （ １ 得 出。 可 表 ） 热膨胀 量 Ｋ的确定 需要使 用 式 （ ） ２
Ｋ ＝（ ／ ０ ０） １ １ ０ ｄ＋０ ０ ５＋ｒ ．１ 式 中 ， 实际 测量过 盈量 ， ｒ为 ｍｍ。 （ ２）
加热 温度 不易 控制 。
（ ） 入 机 油 加 热 。 精 度 要 求 高 的 包 容 件 可 用 ２浸
矿 山设 备维 修 工作 中 ， 于 网柱 形 表 面零 件 的 对
过盈 配合或 较大 零件 的过 渡配合 ， 没有 压力设 备 、 在 具 有 一 定 经 验 的 情 况 下 ， 采 用 加 热 方 法 （ 热 压 可 即
ｔ （ ＝ ｄ＋ １ ０ ｒ＋ｌ ／ Ｏ ０ ａ ００ ５） ｌ ０ ｄ
收 稿 日期 ： ０ ０— ３—１ ２１ ０ ８
作 者 简 介 ： 东 华 （ ９４ ） 男 ， 袁 １ ６ 一 ， 河南 柘 城 人 ，９ ３年 毕 业 于 义 马 煤 １８ 炭 技 ｌ 学 校 ， 事 煤 矿 机 电 技 术 工 作 ， 任 义煤 集 团石 壕 煤 矿 机 修 厂 Ｔ 从 现
２ １ 第 ６期 ００年
中 州 煤 炭
总第 １４期 ７
热 压 装 配 工 艺 在 轮 对 热 装 中 的 应 用
袁 东 华 ， 素 梅 杨
（ 煤 集 团公 司 石壕 煤 矿 ， 南 陕县 义 河 ４ ２２ ） ７ １ ３
摘 要 ： 机 电设 备 修 理 过 程 中 ， 在 处理 好 轴 与 套 的 ３种 配 合 关 系 一 直 是 个 难 题 ， 别 是 过 盈 配 合 。 热 装 工 艺 的 特
式 中 ， 为 包 容 件 加 热 升 高 的 温 度 ， ； 为 热 膨 胀 ｔ ℃ Ｋ
量， ｍｍ； ｄ为 孔 的 直 径 ， ｍｍ； ｎ为 包 容 件 材 料 线 膨 胀
趋 于一致 。此 加热 法 的优 点是 方 法 简 单 ， 热 时 间 加
短 ； 点是 包 容件 受 热 不均 匀 ， 产 生 变形 和氧 化 ， 缺 易
热 法和 浸入机 油加 热法 。
胀 到原过 盈量 的 ２～３倍 。其 中 ， ｄ为公 称直 径 。 要使 孔 膨 胀 到需 要 的 尺寸 ， 容 件需 要 被 加 热 包 的温 度可 根据 式 （ ） 行计 算 ： １进
ｔ ＝Ｋ／ ａ ｄ （ ） １
（ ） 内直 接加 热 。精 度要 求 不 高 的包 容 件可 １炉
送 人 孑 中 ，Ｌ 却 后 ， 容 件 （ ） 轴 紧 紧 地 包 住 ， Ｌ 孑冷 包 孔 将 其 间产 生较大 的联结 强度 ， 到热 压配合 的效果 。 达
铸铁 可锻铸铁
０ ０ ００ ０ ． ０ １ ０ ０００ ０ ． ０ １
黄铜
０ ０００ ８ ． ０ １
２ 关 键 工 艺
