“冲塑压设备”课程标准招生对象：高中毕业生及同等学力者教学时数：40H学历层次：高职课程代码：90102002修业年限：全日制三年学分数： 2.0适用专业：模具设计与制造制订人：彭福官一、课程概述1．课程定位本课程是模具设计与制造专业的一门专业基础课程，主要培养学生对常用冲压成型和塑料成型设备的认识和选择能力，适应冲压成型设备操作工、塑料成型设备操作工、模具设计员（师）等工作岗位需求。
本课程是在学习了“机械制图与CAD绘图”、“机械设计”、等课程，学生具备了图样识读与绘制、机械产品结构设计等能力后开设的，通过本课程的学习，学生应掌握常用冲压成型和塑料成型设备的正确选择能力、掌握冲塑压设备的结构及工作原理，是“职业资格鉴定”、“顶岗实习”等后续教学环节的基础。
2．设计思路（1）内容设计围绕模具设计与制造职业岗位的能力需求,以职业能力培养为核心,选取下料设备、通用压力机、其他压力机、液压机、塑料挤出机、塑料注射成型机等为主要内容来组织教学。
（2）教学设计灵活运用讲授法、互动教学法、分组教学法、实操教学法等多种教学方法，充分利用冲塑压设备实训室，以学生为主体组织课程教学。
使学生系统地掌握冲压成型设备和塑料成型设备的相关知识，为后续专业课学习打下坚实的基础。
二、课程目标1．熟悉常用冲压设备和塑压设备的工作原理，掌握设备的工作过程、规格、技术参数和主要结构组成；2．掌握常用设备的用途，能够根据成型工艺和模具结构的要求，正确选择设备、设计模具，协调模具和设备的关系；3．能够根据成型工艺规定和模具情况，正确操作和调整设备，了解设备的维护知识；4．熟悉、了解部分专用、先进和精密设备的工作原理、结构特点和性能；5．熟练使用测量工具测定零件的精度；6. 培养学生跟踪新技术发展方向，吸收新知识、新技术的自学能力；7．培养学生团队协作和沟通能力。
三、内容标准及实施建议1．课题/项目安排及学时分配依据冲压成型设备和塑料成型设备的结构性能特点，结合具体情况，确定了6个课题，共40课时，任务名称与学时分配见表1。
不同的材料及成型工艺的主要设备及其作用
不同的材料及成型工艺的主要设备及其作用一、概述在制造业中，材料和成型工艺是产品制造的关键因素。
随着科技的不断进步，越来越多的材料和成型工艺被应用于生产过程中。
为了实现高效、高质的制造，主要设备也经历了不断的改进和发展。
本文将对不同的材料及成型工艺的主要设备及其作用进行详细的介绍。
二、材料分类及对应设备1.金属材料金属材料在制造业中占有重要地位，常用的金属材料包括钢铁、铜、铝等。
针对这些金属材料的加工，主要设备包括：熔炼炉、轧机、冲压机、焊接机等。
这些设备的作用是熔炼金属、轧制金属板材、冲压金属零件以及焊接金属部件等。
2.塑料材料塑料材料因其轻便、耐腐蚀等特性广泛应用于各个领域。
针对塑料材料的加工，主要设备包括：注塑机、挤出机、热压成型机等。
注塑机的作用是将熔融状态的塑料注入模具中，冷却后得到所需形状的塑料零件；挤出机则是通过螺杆旋转产生的压力，将熔融状态的塑料挤出成连续的型材；热压成型机则是利用热压工艺将塑料片材热压成所需形状的制品。
3.复合材料复合材料是由两种或两种以上材料组成的新型材料，具有优异的性能。
针对复合材料的加工，主要设备包括：预浸料设备、热压罐、缠绕机等。
预浸料设备的作用是将树脂与纤维预先混合，制成预浸料；热压罐的作用是将复合材料在高温高压下固化成型；缠绕机则是通过将纤维缠绕在芯模上，制成所需形状的复合材料制品。
三、成型工艺与设备的作用1.注塑成型工艺与注塑机注塑成型工艺是一种常见的塑料加工工艺，主要设备为注塑机。
注塑机的作用是将熔融状态的塑料注入模具中，经过冷却固化后开模取出塑料制品。
注塑成型工艺的特点是生产效率高、适用范围广，可以生产各种形状和尺寸的塑料制品。
2.挤出成型工艺与挤出机挤出成型工艺是一种常见的塑料加工工艺，主要设备为挤出机。
挤出机的作用是将塑料原料加热熔融，通过螺杆将熔融状态的塑料推挤出模头，冷却后形成连续的型材或管材。
挤出成型工艺的特点是连续生产、生产效率高，可以生产各种规格的型材和管材。
塑料挤出成型设备有哪些种类
塑料挤出成型设备有哪些种类塑料挤出成型是一种常见的塑料加工工艺，通过挤出机将塑料加热融化后挤出成型，广泛应用于塑料制品的生产。
塑料挤出成型设备种类繁多，根据不同的工艺需求和产品特性，可以选择不同类型的设备。
下面将介绍几种常见的塑料挤出成型设备：1. 单螺杆挤出机单螺杆挤出机是最常见的挤出设备之一，适用于挤出各种类型的塑料制品。
其结构简单，操作方便，广泛应用于塑料管、板材、型材等产品的生产。
单螺杆挤出机通常具有较高的生产效率和稳定的挤出性能，是许多塑料制品生产厂家的首选设备之一。
2. 双螺杆挤出机双螺杆挤出机相较于单螺杆挤出机，在挤出过程中能提供更好的混炼和塑化效果。
其双螺杆的结构使得塑料料料更加充分地混合，适用于需要加工高分子复合材料或特殊要求的塑料制品。
双螺杆挤出机通常具有更高的生产能力和更广泛的适用范围。
3. 所料挤出机所料挤出机是一种专用于挤出聚乳酸（PLA）等可降解塑料的设备。
随着环保意识的增强，可降解塑料制品的需求逐渐增加，所料挤出机因其特殊的挤出工艺和温控系统而备受关注。
所料挤出机通常具有较高的精度和稳定性，生产的产品可满足环保要求。
4. PEX挤出机PEX挤出机是专门用于生产交联聚乙烯（PEX）管材的设备。
PEX管材具有优良的耐热性、耐腐蚀性和抗老化性能，广泛应用于建筑、供水、供暖等领域。
PEX挤出机通常具有专门的模头和冷却系统，能确保生产出高质量的PEX管材。
结语以上介绍的仅是几种常见的塑料挤出成型设备，随着科技的发展和工艺的创新，挤出设备的类型和性能也在不断提升。
根据生产需求和产品特性，选择合适的挤出设备至关重要，只有选择适合的设备才能更好地满足生产需求，提高生产效率，降低成本，生产出更优质的塑料制品。
冲压与塑料成型设备试卷和答案
《冲压与塑料成型设备》复习题一1、普通冲裁是以剪切撕裂形式实现分离的，精密冲裁是以挤压变形实现分离的。
2、按工艺用途，曲柄压力机可分为通用压力机和专用压力机两大类。
3、在曲柄压力机的传动轴端装有飞轮，起到储能作用。
4、压力机常用的离合器可分为刚性离合器和摩擦离合器两大类。
5、挤出机的主机主要由挤出系统、传动系统、加热冷却系统、机身等组成。
6、描述挤出成型过程的参数有温度、压力、挤出速率和能量。
7、挤出机新型螺杆有四种，分别为分离型螺杆、屏障型螺杆、分流型螺杆和组合型螺杆。
8、对管材的定型装置按定径方法的不同可分两种，即外径定经法和外径定径法。
9、注射机的喷嘴的类型较多，可分为开式喷嘴、锁闭型喷嘴和特殊用途喷嘴。
10、注射装置的主要形式有柱塞式、柱塞预塑式、螺杆预塑式和往复螺杆式。
11、注射机加工能力可用机器的注射量和合模力两个参数表示。
12、注射机主要由注射装置、合膜装置、（液压传动系统）和电气控制系统等组成。
13、（双动拉深压力机）是在大中型压力机上采用的一种压料装置，它在拉深加工时压住坯料的边缘防止起皱。
二、名词解释1、分离工序：材料在外力作用下，沿一定的轮廓形状剪切破裂而分离的冲压工序，简称冲裁。
2、喉深：指滑块中心线至机身的前后方向的距离。
3、吹胀比;：它是指吹胀后的膜管直径与机头口膜直径之比，用a（阿尔法）表示a=Dp/Dk. A为薄膜吹胀比；Dp为吹胀后膜管直径；Dk为机头口模直径。
4、角式注射机：角式注射机其注射装置轴线和合膜装置运动轴线相互垂直（成L形）。
5、模板间距：模板间距是指合膜状态下移动模板与前固定模板工作表面间的距离。
三、简答题1、离合器和制动器的作用是什么？答：控制压力机的运动和停止。
离合器是用来控制传动系统和工作机构的接合或脱开的一种机构，每当滑块需要运动时，则离合器接合，飞轮便通过离合器将运动传递给其后的从动部分(传动系统和工作机构)，使滑块运动；当滑块需要停止在某一位置(行程上止点或行程中的任意位置)时，则离合器脱开，飞轮空运转。
冲压与塑料成型设备复习资料
一.填空：冲压基本工序；分离工序，成型工序曲柄压力机：按工艺用途分类：通用压力机，专用压力机机身结构形式分类：开式压力机，闭式压力机滑块数量分类：单动，双动，三动连杆数量分类：单点，双点，四点曲柄滑块机构驱动形式：曲柄式，曲拐式，偏心齿轮式曲柄压力机离合器组成：主动部分，从动部分，主动部分和从动部分连接零件，操纵机构衡量压力机精度：①工作台(或垫板)上平面及滑块下平面的平面度;②滑块的上下运动轨迹线与工作台(或垫板)上平面的垂直度;③模柄安装孔与滑块下平面的垂直度;④各连接点的综合间隙。
螺旋压力机分类：按传动机构；摩擦式，电动式，液压式，离合式按工作方式：螺杆直线运动式，螺杆旋转运动式，螺杆螺旋运动式折弯机分为：自由折弯，三点式折弯液压机按用途分类：①手动②锻造③冲压④校正压装⑤层压⑥挤压⑦压制⑧打包压块液压机按动作方式分类：①上压式②下压式③双动④特种液压机液压机结构：①本体部分②操纵部分③动力部分挤出设备组成：主机，辅机挤出机分类：按螺杆数目多少分为：单螺杆挤出机、双螺杆挤出机、多螺杆挤出机。
按螺杆在挤出机中的空间位置分为：卧式挤出机和立式挤出机按排气方式：排气式挤出机，非排气式挤出机螺杆分段：L1加料段（送料，压实）L2压缩段（压实，加热，熔融）L3均化段（均化）描述挤出成型过程参数：温度，压力，挤出速率，能量分流板与过滤网的作用：使料流由螺旋运动变为直线运动，阻止未熔融的粒子进入口模，滤去金属等杂质。
人字板作用：①使吹胀的膜管稳定地导入牵引锟②逐渐将膜管折叠成平面状，并缓慢改变膜管的折叠位置③进一步冷却薄膜注射机组成：注射装置，合模装置，液压传动系统，电器控制系统注射机类型：卧式，立式，角式二.名词解释比流量：每小时挤出的最大塑料量。
名义比功率：每小时加工1KG塑料所需的电动机功率。
吹胀比：指吹胀后的膜管直径与机头口模直径比。
牵伸比：牵引锟的牵引速度和机头口模出无聊的挤出速度之比。
注射量：指注射机的螺杆或柱塞作用一次最大行程对空注射室所能达到的柱塞量。
冲压与塑料成型设备试卷A知识讲解

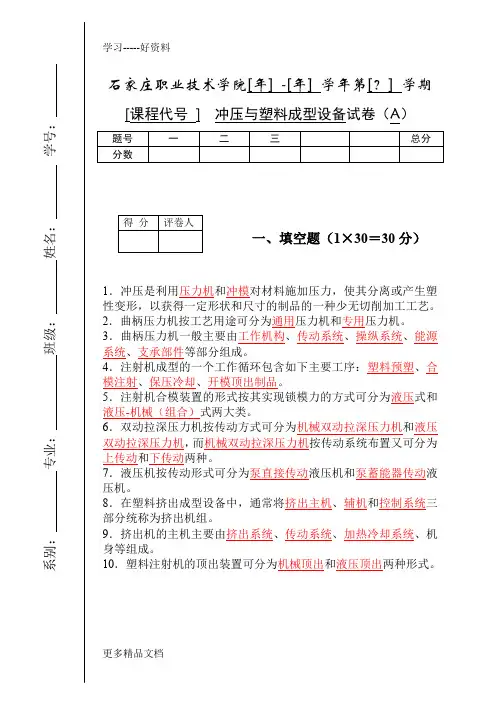

石家庄职业技术学院[年] -[年] 学年第[？] 学期[课程代号] 冲压与塑料成型设备试卷（A）一、填空题（1×30＝30分）1．冲压是利用压力机和冲模对材料施加压力，使其分离或产生塑性变形，以获得一定形状和尺寸的制品的一种少无切削加工工艺。
2．曲柄压力机按工艺用途可分为通用压力机和专用压力机。
3．曲柄压力机一般主要由工作机构、传动系统、操纵系统、能源系统、支承部件等部分组成。
4．注射机成型的一个工作循环包含如下主要工序：塑料预塑、合模注射、保压冷却、开模顶出制品。
5．注射机合模装置的形式按其实现锁模力的方式可分为液压式和液压-机械（组合）式两大类。
6．双动拉深压力机按传动方式可分为机械双动拉深压力机和液压双动拉深压力机，而机械双动拉深压力机按传动系统布置又可分为上传动和下传动两种。
7．液压机按传动形式可分为泵直接传动液压机和泵蓄能器传动液压机。
8．在塑料挤出成型设备中，通常将挤出主机、辅机和控制系统三部分统称为挤出机组。
9．挤出机的主机主要由挤出系统、传动系统、加热冷却系统、机身等组成。
10．塑料注射机的顶出装置可分为机械顶出和液压顶出两种形式。
二、名词解释（3×5＝15分）1．压力机：是用来为模具中的材料实现压力加工提供动力和运动的设备。
2．J11-50：机械压力机，开式单柱固定台压力机，公称力为500KN 3．挤出机最高产量：指加工某种塑料时每小时挤出的最大塑料量，是一个表征机器生产能力的参数，单位为Kg/h4．注射速率：是指单位时间内注射出熔料的容积。
5．分离工序：是指被加工材料在外力作用下，沿一定的轮廓形状剪切破裂而分离的冲压工序，简称冲裁。
三、简答题（5×3＝15分）1．压力机的封闭高度、装模高度及调节量的含义是什么？答：装模高度：指滑块在下止点时，滑块下表面到工作台垫板上表面的距离。
最大装模高度：指装模高度调节装置将滑块调整到最高位置时，对应的装模高度。
