空调风系统管道与设备安装施工方案
1、通风空调工程施工总流程图2、通风空调工程主要设备安装施工方案本通风空调工程设备主要有冷冻水泵、冷却水泵、离心式冷水机组、冷却塔、轴流风机及组合风柜等设备。
大型设备都布置在地下一层及屋顶，整个工程安装的设备量较大。
（1）、施工顺序及工艺流程①施工原则及顺序设备安装原则为：施工时按先大型后小型，先里后外，先特殊后一般的施工顺序施工，并优先考虑位置特殊、安装工作量大的设备。
根据本工程设备布局量多、面广的特点，为了保证工程质量及缩短工期要求，施工时根据土建施工进度进行施工。
②设备施工程序（2）、设备安装的一般要求①施工准备A.准备好有关施工规范及安装技术资料，组织施工人员熟悉图纸，编制好施工方案，并进行技术、安全交底。
B.设备基础要待设备到货且校核其尺寸无误后，及时同土建专业联系配合进行设备基础的施工，按设备要求预留地脚螺栓孔（二次灌浆）。
不需要基础的吊装的设备必须在土建顶面粉刷完成之后进行。
C.布置好贮存库房，放置零、部件、配件及工具等；备齐施工机具、计量检测器具等。
计量检测器具必须完备，经检验合格并在有效期内使用。
根据设备安装和施工需要，准备好设备运输及吊装机具。
D.清理场地，保证运输和消防道路畅通，现场整洁，准备好施工用水、用电，并配备必要的消防器材，采取足够的照明措施。
E.若土建工程进度满足要求，地下设备安装通道主要为吊装口或地下通道口，地上设备需从框架层间机房外墙处递送运输，这就要求同土建密切配合、预留出设备通道，便于设备进入和吊车递送设备，设备吊装后再由土建及时封闭。
②设备运输及装卸A.设备运抵现场后，大型设备可直接放置设备基础附近，以减少周转环节，提高工效，降低在搬运过程中受损的可能性；小型设备可运至临时库房内，待安装时再运至基础附近进行安装。
B.设备进场装卸、运输及吊装时，要注意包装箱上的标记，不得翻转倒置、倾斜、不得野蛮装卸；要按包装箱上的标志绑扎牢固，捆绑设备时承力点要高于重心，不得将钢丝绳、索具直接绑在设备的非承力外壳或加工面上，并有必要的保护措施，钢丝绳与设备接触处要用软木条或用胶皮垫保护，避免划伤设备；捆绑位置要根据设备及内部结构选定支垫位置，一般选在底座、加强圈或有内支撑的位置，并尽量扩大支垫面积，消除应力集中，以防局部变形；并严禁碰撞与敲击设备，以保证设备运输装卸安全。
C.因吊装及运输需要需拆卸设备的部件时，按设备部件装配的相反顺序来拆卸，并及时在其非工作面上作上标记，避免以后装配时发生错误。
D.设备在室外时，可直接用吊车装卸，用叉车或拖车运输；室内各层设备要在各层预留口处准备好手动液压拖车或钢制拖排，用吊车将其吊送其上，拖运至基础附近，再用千斤顶、倒链葫芦吊装就位。
③设备开箱检查A.为保证设备安装质量，加快工程进度，对设备应进行严格的验收，以便能事先发现问题，予以处理。
设备运至基础附近后，按设备技术资料文件及装箱清单拆箱验收，并认真填写“设备开箱检查记录”。
对暂时不能安装的设备和零、部件要放入临时库房，并封闭设备外接管口，以防掉入杂物等，有些零、部件的表面要涂防锈剂和采取防潮措施。
随机的电气仪表元件要放置在防潮防尘的库房内，安排专人妥善保管。
无法放入库房的设备要加以保护、包装或覆盖，以免因建筑施工、恶劣天气或其他原因而造成损坏。
设备检验项目如下：B.设备随机文件，如装箱清单、出厂合格证明书、安装说明书、安装图等。
C.核实设备及附件的名称、规格、数量。
并核实设备的方位、规格、各接口位置是否与图纸相符。
D.进行外观质量检查，不得有破损、变形、锈蚀等缺陷。
E.随机的专用工具是否齐全，设备开箱检验后，做好开箱检验记录，检验中发现的问题，由业主、厂家、施工单位协商解决。
④基础验收A.土建移交基础时，要提交有关技术资料和各种测量记录，基础上明显标出标高基准线及纵横中心线。
B.设备安装前对照土建图、安装图和设备实际尺寸对基础进行验收，以便确认基础有无问题，使问题提前得到解决，保证安装的质量与进度。
基础复核合格后由土建办理交接手续。
C.具体验收内容包括以下各项：a.检查土建提供的中心线、标高点是否准确；b.对照设备和工艺图检查基础的外形尺寸、标高及相互位置尺寸等；c.基础外观不得有裂纹、蜂窝、空洞、露筋等缺陷；d.所有遗留的模板和露出砼的钢筋等必须清除，并将设备安装场地及地脚螺栓孔内的脏物、积水等全部清除干净；e.预埋钢板的位置、大小、数量是否正确；f.减震基础的表面需平整，偏差符合设备技术文件要求；其余设备基础的偏差须符合下表的要求：设备基础各部分的偏差（mm）⑤基础放线及垫铁布置A.基础验收合格后进行放线工作，划出安装基准线及定位基准线，地脚螺栓的中心线也同时弹出来。
对相互有关连或衔接的设备，按其关连或衔接的要求确定共同的基准。
B.在基础平面上，划出垫铁或减震器的布置位置，放置时按设备技术文件规定摆放。
垫铁放置的原则是：负荷集中处，靠近地脚螺栓两侧，或是机座的立筋处。
相临两垫铁组间距离一般规定为300～500mm，若设备安装图上有要求，要按设备安装图施工。
垫铁的布置和摆放要作好记录，并经业主代表签字认可。
C.需二次灌浆的整个基础平面要修整铲麻面，预留地脚螺栓孔内的杂物清理干净，以保证灌浆的质量。
放置垫铁处的位置要铲平，最好用砂轮机打磨，保证水平度偏差不大于2mm/m，接触面积大于75％以上。
检查时放置标准垫铁，用塞尺测四周检查接触面情况，用水平尺测量水平度。
⑥找正找平及灌浆A.设备找正找平按基础上的安装基准线（纵横基准线、标高基准线）对应设备上的基准点进行调整和测量。
基准规定如下：a.设备支承的底面标高以基础标高基准线为基准；b.设备中心位置以基础上的中心线为基准；c.立式设备的方位以基础上距离最近的中心划线为基准；d.立式设备的垂直度以设备两端部的测点为基准；e.卧式设备的水平度以设备中心划线为基准。
B.地脚螺栓光杆部分的油脂、污物及氧化皮要清理干净，螺纹部分要涂油脂。
放置时要垂直无歪斜，与孔壁及孔底的间隙要符合规范要求；设备底座套入地脚螺栓要有调整余地，不得有卡住现象，螺母、垫圈与设备底座间接触良好。
C.找正找平要在同一平面内两个或两个以上的方向上进行，找平要根据要求用垫铁调整精度，不得用松紧地脚螺栓或其他局部加压的方法调整。
垫铁的位置及高度、块数均应符合有关规范要求，垫铁表面污物要清理干净，每一组放置整齐平稳、接触良好。
最终找正找平后将地角螺栓拧紧，每组垫铁点焊牢固。
D.在初找正找平以及隐蔽工程检查合格后进行预留孔灌浆工作，用比基础砼标号高一级的细石砼浇灌，捣固密实，且不影响地脚螺栓和安装精度。
强度达到设计强度的75%以上时，方可进行设备的精平及紧固地脚螺栓工作。
拧紧螺栓时应对称均匀，并保持螺栓的外露螺纹 2～3扣要求。
在隐蔽工程检查合格、最终找正找平并检查合格后24小时内进行二次灌浆工作。
二次灌浆要敷设外模板，模板拆除后表面要抹面处理。
一台设备要一次浇灌完。
⑦联轴对中联轴器对中初调时，用钢板尺在联轴器外圆互相垂直的上、下、左、右四个位置上检查调整，精调可用专用夹具与百分表来调整，转动联轴器在上、下、左、右四个互相垂直的位置测量调整，直至联轴器的两轴同心度、端面平行度和端面间隙符合设备技术文件要求。
采用百分表对中时，分别在径向、轴向安置两块百分表，以从动轴轴心为基准，找正电机中心。
测量过程中表架要固定牢靠，不得有晃动，使二半联轴器沿工作旋转方向转动，每转动90°进行测量记录，最后计算出调整值，根据调整值来调整电机的垫铁。
经过多次反复测量调整，使达到设备技术文件的规定。
⑧设备清洗整体供货的动设备，有技术要求需拆洗时，要进行解体检查和清洗。
在拆卸前要测量拆卸件与有关零、部件的相互位置或配合间隙，并做好相应的标志和记录，经清洗、检查合格后才能进行装配。
组装时必须达到技术文件的要求。
对设备厂家指定或在防锈保证期内不须拆洗的设备，可不拆洗。
⑨设备耐压及严密性试验设备耐压和严密性试验用以验证设备无宏观变形(局部膨胀、延伸)及泄漏等各种异常现象，和在设计压力下检测设备有无微量渗透。
耐压和严密性试验可分别采用水压、干燥压缩空气进行。
对制冷机组应作气密性试验。
（3）、本工程主要设备安装①冷却塔的安装A.冷却塔由生产厂家配合安装，施工时要注意冷却塔各部件的装卸和运输。
冷却塔各部件在地面上可直接用吊车装卸，然后利用塔吊将各部件吊至屋顶进行组装。
B.施工要点：a.冷却塔基础应与设备基础要求对应，标高和形式符合设计要求，并与屋面防水配合；b.设备配带的浮球阀等附件保管妥善，系统调试时再安装确保动作灵活；c.安装完毕灌水前应对设备托水盘做好清理，防止异物堵塞过滤网格；d.妥善安装防护网罩，确保电机风扇运行安全。
e.系统高点安装排气点阀门，防止泻水不畅引起真空抽吸的事故。
f.冷却塔安装应注意对冷却塔各支撑及基础进行找平找正，以保证各冷却塔积水盘水位相同；布水器的孔眼不能堵塞和弯曲变形，旋转部分必须灵活；喷水出口应水平、方向一致，不能垂直向下；拼接处平整、严密、牢固。
○2泵类设备安装A.泵的安装就位a.用液压叉车将泵运至地下设备的基础上。
b.泵就位后，首先要通过垫铁调整，以泵轴中心线为基准找正，以进、出口法兰面为基准找平，使之符合技术要求。
保证纵向安装水平偏差不大于0.1/1000，横向安装水平偏差不大于0.2/1000，水泵安装时需安装弹簧减振器。
c.泵安装后要注意保护，配管时不允许管道与泵法兰接口强制连接，需用橡胶软接头连接。
管道未安装前，水泵法兰面要采用盲板进行保护，防止杂物进入泵体内。
配管的管子内部和管端要清除杂物，并清洗干净，配管中要注意保护密封面，以保证连接处的气密性。
管道与泵连接有各自的支架，以承受重量，连接后要复查泵的找正精度，发现偏差及时纠正。
B.泵的单机试车a.试运转前，各紧固件连接部位不松动；手动盘动泵轴转子，转动应灵活自由、无卡滞现象；润滑油充注符合要求；与泵相连的管道通畅，并吹扫检验合格。
b.脱开联轴器点动电机，查看电机叶轮转向是否正确。
然后启动电机进行试运行，运转2小时，运转稳定无异常现象为合格。
c.重新联接并校对好联轴器，打开泵进水阀门，使泵和管路充满水，排尽空气后，点动电机，叶轮正常运转后再正式启动电动机，待泵出口压力稳定后，缓慢打开出口阀门调节流量。
泵在额定负荷下运行4小时后，作好试车记录，当温升、泄漏、振动均符合要求且无异常现象即为合格。
d.泵体水平度的测试：用框式水平仪在法兰面或精加工面上测量。
e.泵体同轴度的测试：用百分表架在联轴节上，测量横向（径向）偏差，用塞尺测量轴向间隙。
f.机泵试运转测试：机泵试运转时，用表面温度计测量机泵的轴承温升；用转速表测量电机的转速；用测振仪测量泵体的振动。
○3组合风柜安装本工程组合风柜采用落地式安装。
空调新风系统管道施工方案
空调新风系统管道施工方案一、施工准备工作现场勘查：对施工现场进行详细勘查，了解建筑结构、电源布局、水源等基本情况，确保施工方案符合现场条件。
技术交底：组织施工团队进行技术交底，明确施工目标、要求及关键施工技术，确保施工人员熟悉施工图纸及施工工艺。
制定施工进度表：根据工程规模和现场条件，制定合理的施工进度表，确保工期按时完成。
二、材料与设备采购材料采购：根据施工图纸要求，采购合格的风管、保温材料、连接件等，确保材料质量符合国家标准。
设备采购：根据工程需求，采购空调主机、风机、调节装置等设备，确保设备性能稳定可靠。
三、施工计划制定阶段划分：将施工过程划分为若干个阶段，如基础施工、风管安装、设备安装等，每个阶段都有明确的施工目标和要求。
资源分配：根据施工进度表，合理分配施工资源，包括人员、材料、设备等，确保施工进度顺利进行。
四、安全措施落实安全教育培训：对施工人员进行安全教育培训，提高安全意识和操作技能。
安全防护措施：施工现场设置警示标志，采取防尘、防噪等措施，确保施工安全。
五、风管安装与连接风管预制：按照施工图纸要求，对风管进行预制，确保尺寸准确、连接牢固。
风管安装：根据施工进度表，按照设计要求进行风管安装，确保安装位置准确、连接牢固。
六、空调主机连接电源连接：按照电气安全规范，进行空调主机的电源连接，确保电源稳定可靠。
冷媒管道连接：按照空调主机制造商的要求，进行冷媒管道的连接，确保连接紧密、无泄漏。
七、风口与调节装置安装风口选型：根据现场环境和使用需求，选择合适的风口类型和规格。
调节装置安装：按照设计要求，安装调节装置，如风量调节阀、温度调节器等，确保调节灵活有效。
八、保温施工保温材料选择：选择符合要求的保温材料，确保保温效果良好。
保温施工：对风管、冷媒管道等进行保温施工，确保保温层平整、无缝隙。
九、质量检查与验收过程检查：在施工过程中，进行定期的过程检查，确保施工质量符合设计要求。
竣工验收：工程竣工后，进行全面的竣工验收，确保工程质量达到国家标准。
空调风系统施工做法及要求方案
空调风系统施工做法及要求方案一、施工做法：1.施工前准备：根据设计图纸和方案，确定施工的具体工作内容和施工进度计划。
准备所需的施工材料和设备，确保施工现场工具齐备和安全措施到位。
2.安装通风管道：按照设计要求，在建筑内部布置通风管路。
首先将管道进行预制和加工，然后根据设计图纸进行布置、固定和连接。
需要注意的是，通风管道的安装要避免弯曲和压扁，确保通风效果。
3.安装风机机组：根据设计要求，在建筑的外部或指定位置安装风机机组。
首先进行基础施工，然后根据机组的尺寸和重量进行安装。
连接机组与通风管道，进行试运转和调试。
4.安装送风口和回风口：根据设计要求，在建筑内部安装送风口和回风口。
首先标定出安装位置，然后进行固定和连接。
注意送风口和回风口的布置要合理，避免死角和漏风。
5.安装控制系统：根据设计要求，安装空调系统的控制设备和传感器。
将控制系统与风机机组、送风口和回风口进行连接和调试，确保系统的正常运行和自动控制功能。
6.防火处理：根据建筑的防火要求，对通风管道进行防火处理。
使用防火材料对通风管道进行包裹，确保火势无法蔓延和烟气无法扩散。
7.安全检查和验收：在施工结束后，对空调风系统进行安全检查和验收。
检查系统的各项指标是否符合设计要求，实施漏风测试等。
验收合格后，进行相关的文件整理和交接。
二、要求方案：1.施工质量要求：空调风系统的施工质量要满足设计要求和相关标准规范，确保系统的可靠性和稳定性。
重点检查通风管道的连接、固定和防火处理，风机机组的安装和运行效果等。
2.安全要求：施工过程中，必须严格遵守相关的安全规定和操作规程，做好施工现场的安全保护工作，如防坠落、防触电和防火等。
同时，对施工人员进行必要的培训和指导，确保施工的安全顺利进行。
3.工期要求：施工单位需要按照进度计划，合理安排施工工序和施工人员，确保施工任务按时完成。
如果遇到不可抗力因素导致工期延误，应及时与业主和设计单位进行沟通，并提出解决方案。
通风空调安装施工方案
通风空调安装施工方案通风空调安装施工方案一、施工范围本方案适用于住宅、办公楼、商业场所等室内通风空调系统的安装施工工作。
二、施工流程1. 前期准备工作a. 确定安装位置：根据设计图纸和业主要求，确定通风空调设备的安装位置。
b. 测量尺寸：测量安装位置的尺寸，确保设备的安装空间符合规定要求。
c. 安装准备：准备安装所需的工具、材料和设备。
2. 安装通风设备a. 安装通风风机：根据设计图纸将通风风机安装在预定位置上，并连接好管道。
b. 安装排风口：根据设计要求在适当的位置上安装排风口，并连接好排风管道。
c. 安装进风口：根据设计要求在适当的位置上安装进风口，并连接好进风管道。
d. 安装风道系统：根据设计要求在适当的位置上安装风道系统，并连接好通风风机、排风口和进风口。
3. 安装空调设备a. 安装室内机组：根据设计图纸将室内机组安装在预定位置上，并连接好冷气管道。
b. 安装室外机组：根据设计要求选择合适的位置，将室外机组安装在支架上，并连接好冷气管道。
4. 管道连接与绝缘a. 连接冷气管道：根据设计要求使用合适的接头将室内机组和室外机组的冷气管道连接起来。
b. 连接通风管道：根据设计要求使用合适的接头将通风设备的排风管道和进风管道连接起来。
c. 绝缘处理：对冷气管道和通风管道进行绝缘处理，确保不产生冷凝水和散热损耗。
5. 电气连接与调试a. 连接电源：根据设计要求将通风设备和空调设备连接到电源上。
b. 连接控制线：根据设计要求将空调设备的控制线连接好。
c. 调试设备：对通风设备和空调设备进行调试，确保其正常运行。
6. 清理和验收a. 清理施工现场：清理施工过程中产生的垃圾和杂物，确保施工现场整洁。
b. 施工验收：由业主或相关部门进行施工验收，确保通风空调系统安装工作符合规定要求。
三、施工安全措施1. 施工人员必须具备相关证书和技能，并严格按照施工流程进行施工。
2. 施工现场必须进行安全警示标识，并设置安全防护措施。
通风与空调安装分部施工方案
通风与空调安装分部施工方案一、前期准备在进行通风与空调安装的分部施工之前，需要进行充分的前期准备工作。
首先要对施工现场进行勘察，确认施工环境的特点和要求，包括建筑结构、供电情况、管道走向等。
其次要制定详细的施工计划和安全措施，确保施工过程安全顺利进行。
最后要准备好所需材料和工具，确保施工过程中有序进行。
二、通风系统安装1. 风机安装•根据设计要求确定风机的位置，并进行固定安装。
•连接好风机与风管，确保连接处密封完好。
•安装好风机配件，如风口、纱窗等。
2. 风管安装•按照设计要求确定风管的走向和规格。
•进行风管的布置和连接，注意保持风管的平整和连接处的密封性。
•安装好风管支架，确保风管的稳固性和安全性。
3. 控制系统安装•安装好通风系统的控制面板和传感器等设备。
•进行控制系统的连接和调试，确保功能正常。
三、空调系统安装1. 室内机安装•根据设计要求确定室内机的安装位置。
•连接好室内机与室外机的冷凝管和电源线。
•进行室内机的固定安装，并保持水平良好。
2. 室外机安装•根据设计要求确定室外机的安装位置，并确保通风良好。
•连接好室内机与室外机的冷凝管和电源线。
•进行室外机的固定安装，并确保空调系统的排水通畅。
3. 管道连接•连接好室内机和室外机之间的冷凝管道，确保连接紧固不漏。
•进行冷媒管道连接和真空抽空，确保系统无气泡。
•检查和调试空调系统，确保制冷效果正常。
四、施工验收在通风与空调安装分部施工结束后，需要进行专业人员的验收。
验收内容包括设备安装是否牢固、管道连接是否密封、系统运行是否正常等方面。
只有通过验收并确保其符合相关标准要求后，才能正式投入使用。
五、施工注意事项在通风与空调安装的分部施工过程中，需要注意以下几点：•施工过程中要严格遵守相关安全规定，保障施工人员的安全。
•施工现场要保持整洁，材料、工具要摆放整齐，确保施工顺利进行。
•考虑到周围环境，尽量减少对他人的影响和干扰。
•施工过程中如遇到问题要及时沟通协调，保障施工进度和质量。
民用建筑暖通空调通风系统施工方案
民用建筑暖通空调通风系统施工方案民用建筑暖通空调通风系统的施工方案应综合考虑建筑的设计和使用要求，包括建筑的结构形式、建筑的使用功能、空调负荷、建筑的热工特性、供热和供冷方式、空调系统运行的能效及室内空气质量等因素。
以下是一个关于民用建筑暖通空调通风系统施工方案的简要介绍。
1.设计方案：在施工前，首先需要根据建筑的设计标准和要求，制定暖通空调通风系统的设计方案。
该方案包括建筑的平面布局及朝向、空调负荷计算、管道、风管和设备的选择等。
2.材料准备：根据设计方案，准备暖通空调通风系统所需的材料，如空调机组、风机、管道、阀门、风口等。
同时，对于一些特殊要求的材料，还需要提前选定供应商，并进行验收。
3.施工准备：在施工前，需要对施工区域进行准备工作，包括清理现场、搭建脚手架、安装施工围挡等。
同时，还需要进行施工计划的编制，包括施工顺序、工期安排、人员配备等。
4.管道系统施工：根据设计方案，进行管道系统的安装工作。
包括铺设主管道、支管道、连接管道、阀门等，同时还需要进行管道的绝缘和防腐处理。
5.风管系统施工：根据设计方案，进行风管系统的安装工作。
包括安装主风管、支风管、连接风管、风阀、风口等，同时还需要进行风管的保温处理。
6.设备安装：根据设计方案，进行空调机组、风机、冷却塔等设备的安装工作。
并进行设备的调试和试运行，确保设备的正常工作。
7.控制系统施工：根据设计方案，进行空调控制系统的安装工作。
包括安装温度传感器、湿度传感器、空气质量传感器、调节阀门等，同时还需要进行控制系统的设置和调试。
8.工程验收：在施工完成后，进行暖通空调通风系统的工程验收。
包括对施工质量、设备安装质量、系统性能等进行检查和测试，确保符合设计要求和相关标准。
9.运维和维修：施工完成后，进行系统的运维和维修工作。
包括系统的日常巡检、设备的维护保养、排除故障等。
总结起来，民用建筑暖通空调通风系统的施工方案需要综合考虑设计要求、使用要求、能效要求等因素，并严格按照相关标准进行施工和验收。

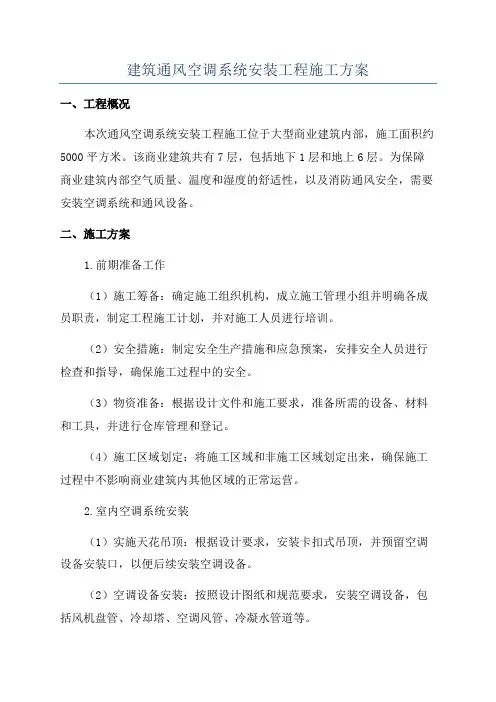

建筑通风空调系统安装工程施工方案
建筑通风空调系统安装工程施工方案一、工程概况本次通风空调系统安装工程施工位于大型商业建筑内部，施工面积约5000平方米。
该商业建筑共有7层，包括地下1层和地上6层。
为保障商业建筑内部空气质量、温度和湿度的舒适性，以及消防通风安全，需要安装空调系统和通风设备。
二、施工方案1.前期准备工作（1）施工筹备：确定施工组织机构，成立施工管理小组并明确各成员职责，制定工程施工计划，并对施工人员进行培训。
（2）安全措施：制定安全生产措施和应急预案，安排安全人员进行检查和指导，确保施工过程中的安全。
（3）物资准备：根据设计文件和施工要求，准备所需的设备、材料和工具，并进行仓库管理和登记。
（4）施工区域划定：将施工区域和非施工区域划定出来，确保施工过程中不影响商业建筑内其他区域的正常运营。
2.室内空调系统安装（1）实施天花吊顶：根据设计要求，安装卡扣式吊顶，并预留空调设备安装口，以便后续安装空调设备。
（2）空调设备安装：按照设计图纸和规范要求，安装空调设备，包括风机盘管、冷却塔、空调风管、冷凝水管道等。
（3）风管系统安装：根据设计图纸和规范要求，安装风管系统，包括主管道、支管、分支管、弯头、三通、止回阀等。
（4）空调水系统安装：根据设计图纸和规范要求，安装空调水系统，包括冷冻水泵、冷却水塔、冷凝器、水泵、水箱等。
3.室内通风系统安装（1）风机安装：根据设计图纸和规范要求，安装风机设备，包括离心式风机、轴流风机等。
（2）室内通风管道系统安装：根据设计图纸和规范要求，安装通风管道系统，包括排烟管道、送风管道、回风管道等。
（3）通风机组安装：根据设计图纸和规范要求，安装通风机组，包括吸湿器、加湿器、热回收机组等。
4.安全设备安装（1）消防通风设备安装：根据设计图纸和规范要求，安装消防通风设备，包括排烟风机、压力风机、防烟门、防火阀等。
（2）安全监测系统安装：根据设计图纸和规范要求，安装安全监测设备，包括烟感探测器、温度探测器、湿度探测器等。
(完整版)空调管道安装施工方案
(完整版)空调管道安装施工方案项目背景本项目旨在为XX建筑提供全面的空调管道安装施工方案。
通过合理的规划和实施，确保空调系统的顺利安装和运行。
项目目标- 安装符合国家标准和规范的空调管道系统。
- 确保空调管道与建筑结构相互配合，不影响建筑的美观和功能。
- 确保空调管道的施工质量和安全性。
施工流程1.测量与规划- 对建筑进行测量，确定空调管道的布置位置和尺寸。
- 综合考虑建筑结构和空调系统需求，制定详细的规划方案。
2.材料准备- 根据规划方案，准备所需的空调管道及相关配件。
- 选择符合国家标准的高质量材料，确保管道的耐久性和安全性。
3.施工准备- 确定施工时间和人员安排。
- 准备工具和设备，保证施工的顺利进行。
4.管道安装- 根据规划方案，按照安全规范进行管道的安装。
- 确保管道的连接牢固，无漏水和漏气现象。
5.完工验收- 对安装完成的空调管道进行全面检查和测试。
- 确保管道系统正常运行，并符合设计要求和标准。
安全措施- 所有施工人员必须穿戴符合安全标准的个人防护装备。
- 工作区域必须设立安全警示标志，并进行合理隔离。
- 施工期间，遵守相关的施工安全规范，防止事故发生。
- 完成施工后，对施工区域进行清理，确保无危险物品留在现场。
质量保证- 选择经验丰富的工程团队进行施工，保证施工质量。
- 严格按照国家标准和规范进行施工，确保管道的质量达到要求。
- 在完工验收阶段，对管道系统进行全面检测，确保正常运行和符合设计要求。
运维与维修- 按照供应商提供的运维手册对设备进行定期检查和维护。
- 如发现管道漏水或故障，及时进行维修和更换。
以上为空调管道安装施工方案的完整版，希望能满足您的需求。
如需进一步讨论和明确细节，请及时联系我们。
谢谢！。
工程空调安装施工方案(3篇)
第1篇一、工程概况本工程为XX大厦空调安装工程，位于XX市XX区XX路XX号。
工程主要包括空调主机、管道、风管、支吊架、风口等设备的安装与调试。
工程总建筑面积为XX平方米，共计XX层，空调系统采用集中式空调系统。
二、施工准备1. 施工图纸：熟悉施工图纸，明确施工范围、施工要求、材料设备规格及数量等。
2. 材料设备：准备空调主机、管道、风管、支吊架、风口等设备及配件。
3. 施工人员：组织施工队伍，进行技术交底，确保施工人员掌握施工工艺和质量要求。
4. 施工工具：准备扳手、螺丝刀、切割机、焊接机等施工工具。
三、施工工艺流程1. 施工准备：熟悉施工图纸，准备材料设备，组织施工队伍。
2. 空调主机安装：根据施工图纸，确定主机安装位置，进行基础处理，安装主机。
3. 管道安装：按照施工图纸，安装主管道、支管道，进行管道试压、冲洗。
4. 风管安装：根据施工图纸，安装风管、支吊架，进行风管试压、冲洗。
5. 风口安装：根据施工图纸，安装风口，进行风口调试。
6. 系统调试：对空调系统进行调试，确保系统运行正常。
四、施工要点1. 空调主机安装：确保主机基础平整、牢固，安装过程中注意连接部位密封性。
2. 管道安装：管道安装前，清除管道内杂物，管道焊接质量符合要求，管道试压、冲洗合格。
3. 风管安装：风管安装前，检查尺寸、标高、支吊架位置，风管连接牢固，支吊架固定牢固。
4. 风口安装：风口安装位置准确，安装牢固，调试过程中注意风口风向、风速。
5. 系统调试：系统调试过程中，检查系统运行参数，确保系统运行稳定。
五、质量保证措施1. 施工前，对施工人员进行技术交底，确保施工人员掌握施工工艺和质量要求。
2. 施工过程中，严格执行施工规范和质量标准，加强施工过程中的质量控制。
3. 施工完成后，进行系统调试，确保系统运行正常。
4. 对施工过程中的质量问题进行及时整改，确保工程质量。
六、安全文明施工措施1. 施工现场设置安全警示标志，确保施工安全。
通风空调系统安装施工方案
通风空调系统安装施工方案1、风管及部件制作与安装(1)镀锌铁皮风管施工中，应注意保护镀锌层，不得在地面上拖拉铁皮，不得在铁皮表面放线出样板，以免破坏镀锌层。
(2)为了保证通风管道的严密性，要求板材拼接缝应用单平口咬口并打平，管径在500mm以上时，应采用转角咬口，或联合角咬口，不得采用按扣式咬口。
在主风管法兰角部翻边处如遇缝隙则应用焊锡补牢。
(3)矩形风管边长大于630mn或保温风管边长大于800mn!寸，如管节长大于1200mm 应在其中间部位加设加强法兰。
(4)矩形风管翻边铆接应采用镀锌铆钉，铆钉孔中心距不得大于100mm翻边宽度应为6-9mm 风管翻边不得过少或过大，以免影响连接紧密性。
( 5)风管法兰在制作过程中要求进行校正，不得采用不直角角铁，法兰螺栓连接孔间距应小于120mm。
( 6)在任何情况下，都不准在风管上烧法兰，以免焊渣飞溅，破坏表面层或影响母材材质。
( 7)风管安装在同一中心线上，打吊码时先放线定位，并确定各吊杆长度，悬吊的风管适当位置加设防摆支架，支、吊、托架的形式、规格、位置间距及固定必须符合设计要求和规范规定。
(8)靠墙安装的风管，管外皮与墙面距离不小于150mm。
(9)水平安装的风管不水平度允许偏差每米不应大于3mm总偏差不大于20mm(10)垂直风管安装后的不垂直度的允许偏差每米不大于2mm总偏差不大于20mm2、风口的安装:风口与风管的连接应严密、牢固，边框与建筑物装饰面贴实，外表表面应平整不变形，调节应灵活。
风口水平安装，水平度的偏差不应大于3/1000。
风口垂直安装，垂直度偏差不应大于2/1000。
同一厅室、房间内的相同风口安装高度应一致，排列应整齐。
3、风管保温( 1)风管保温前必须将风管表面的油污、灰尘抹干净，检查保温材料规格及质量，先做好试验保温。
( 2)保温材料应与风管表面紧密贴合，保温板接缝处应严密，横向保温缝应错开，表面保护层应严密、均匀（3）阀门、法兰及其可拆卸部位保温应考虑能单独更换、拆卸。
空调系统安装工程施工方案与措施精选全文完整版
可编辑修改精选全文完整版空调系统安装工程施工方案与措施1、施工工艺流程1.2空调水系统工艺流程2、主体配合2.1工程施工前，绘制空调平面预留孔洞标准图，标明预留位置、孔洞尺寸、标高；2.2 与土建技术人员核实预埋件规格数量，落实预埋件的预埋方法和预埋职责，不明之处，协商解决办法；2.3 编制预埋材料预算，绘制预埋件加工图和填写加工计划单，确定预埋加工件供货日期；2.4 派专人参加土建安装施工协调会。
在土建施工过程中核实每个预留洞和预埋件的确切位置、尺寸和标高。
3、风管的制作3.1矩形风管均采用内弧(R=200)外直型；当风管长边≥500mm时，必须设置导流叶片。
加工前根据图纸及现场具体情况，绘制风管加工图，作出风管加工计划。
3.2风管下料采用电动剪板机，联合咬口机AF-3，弯头咬口机FR-3，折方机WS0.3×1.5×2000加工、成形。
风管咬口均匀，平、无凸瘤和虚咬现象。
3.3法兰制作安装(1) 角钢选用:风管大边长L:≤630mm时,采用∠25×3风管大边长L:800～1250mm时, 采用∠30×4风管大边长L:1600～2000mm时,采用∠40×4(2) 根据风管规格进行法兰下料，法兰下料使用型钢切断机进行，校平端面，制作所需规格样板卡具成批生产。
法兰成形焊接在钢平台上进行，以保证法兰整体平整性。
(3) 法兰螺栓孔在台钻上加工，螺栓孔间距不超过150mm,且具有互换性。
法兰加工好后刷防锈漆、灰色磁化漆各二道；(4) 风管法兰铆接采用平台套铆，法兰与风管轴线垂直，铆钉采用φ4×8或φ5×10镀锌铆钉,铆钉间距均匀且不超过150mm，法兰翻边6～9mm，法兰与风管接触紧密，无孔洞及超皱现象。
3.4对大边长大于或等于630mm，且长度L≥1200mm的矩形风管采取加固措施。
(1) 当风管大边长630mm≤L≤800mm时，采取在风管钢板上加工楞筋的方法加固；(2) 当风管大边长L〉800mm时，用加固框或角钢加固筋进行加固。
