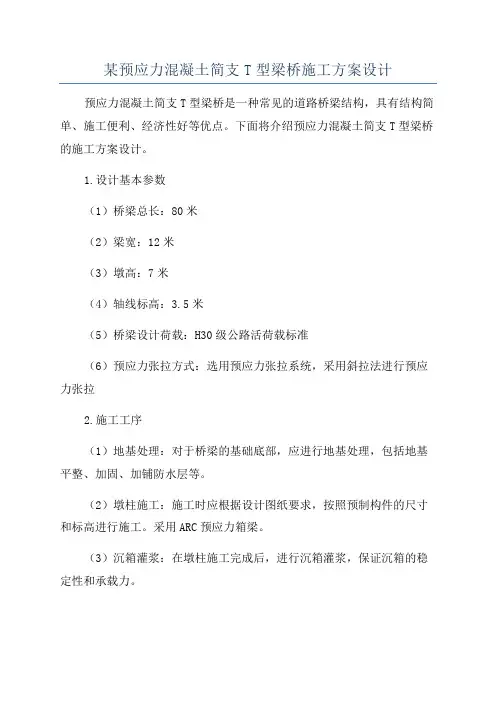

某预应力混凝土简支T型梁桥施工方案设计

某预应力混凝土简支T型梁桥施工方案设计

某预应力混凝土简支T型梁桥施工方案设计预应力混凝土简支T型梁桥是一种常见的道路桥梁结构,具有结构简单、施工便利、经济性好等优点。

下面将介绍预应力混凝土简支T型梁桥的施工方案设计。

1.设计基本参数(1)桥梁总长:80米(2)梁宽:12米(3)墩高:7米(4)轴线标高:3.5米(5)桥梁设计荷载:H30级公路活荷载标准(6)预应力张拉方式:选用预应力张拉系统,采用斜拉法进行预应力张拉2.施工工序(1)地基处理:对于桥梁的基础底部,应进行地基处理,包括地基平整、加固、加铺防水层等。

(2)墩柱施工:施工时应根据设计图纸要求,按照预制构件的尺寸和标高进行施工。

采用ARC预应力箱梁。

(3)沉箱灌浆:在墩柱施工完成后,进行沉箱灌浆,保证沉箱的稳定性和承载力。

(4)梁体施工:采用预制T型梁进行施工,预先进行压浆和预应力张拉。

(5)支座安装:在梁体施工完成后,将支座安装在墩台上。

(6)铺装施工:梁体施工完成后,进行道路的铺装和护栏的安装。

3.施工技术要点(1)预应力张拉:选用斜拉法进行预应力张拉。

根据设计要求,在合适的位置设置张拉孔,并安装预应力钢束。

采用较小的预应力张拉力,以保证梁体的稳定性。

(2)混凝土浇筑:在混凝土浇筑前,应进行模板的安装和处理。

混凝土应按照设计要求进行配制,并采取适当的震动措施,保证混凝土的密实性和均匀性。

(3)墩台施工:墩台的施工应按照设计要求进行,确保墩台的稳定性和承载力。

(4)支座安装:根据预制梁的标高,将支座安装在墩台上,保证梁体的稳定性和平稳度。

(5)护栏安装:在施工过程中,应按照设计要求进行护栏的安装,确保道路安全。

4.质量控制措施(1)施工过程中,要严格按照设计要求和规范进行施工,确保梁体的质量和强度。

(2)在混凝土浇筑过程中,要进行合理的震动措施,保证混凝土的密实性。

(3)在预应力张拉过程中,要严格控制张拉力,保证梁体的稳定性和承载力。

(4)在支座安装和护栏安装过程中,要保证安装的牢固性和稳定性。

预应力混凝土结构设计原理

预应力混凝土结构设计原理

预应力混凝土结构设计原理一、概述预应力混凝土结构是一种利用预应力技术来改善混凝土结构抗拉承载能力的结构形式。

它通过在混凝土中加入预应力钢筋,使混凝土受到压应力,并使其内部的抗拉应力得到补偿,从而提高混凝土的抗拉承载能力。

预应力混凝土结构因其高强度、高刚度和耐久性等特点,被广泛应用于桥梁、高层建筑、厂房等建筑工程中。

本文将详细介绍预应力混凝土结构的设计原理。

二、预应力混凝土结构的基本原理预应力混凝土结构的基本原理是利用预应力钢筋对混凝土施加拉应力,使混凝土中的抗拉应力得到补偿,从而提高混凝土的抗拉承载能力。

预应力钢筋的拉应力是通过张拉预应力钢筋产生的,张拉预应力钢筋时,需要对其施加足够的拉力,使其达到规定的拉应力值。

当混凝土固结后,预应力钢筋释放的拉应力会被混凝土吸收,从而使混凝土产生压应力,达到预应力状态。

预应力混凝土结构的设计原理就是通过合理的预应力钢筋布置及张拉方式,使混凝土受到预应力的作用,从而提高混凝土的抗拉承载能力。

三、预应力混凝土结构的优点预应力混凝土结构具有以下优点:1、高强度:预应力混凝土结构中的预应力钢筋能够有效地补偿混凝土中的抗拉应力,从而提高混凝土的抗拉承载能力,使结构的承载能力得到提高。

2、高刚度:预应力混凝土结构中的预应力钢筋能够有效地提高结构的刚度,使结构的变形能力降低,从而提高结构的稳定性。

3、耐久性:预应力混凝土结构中的预应力钢筋能够有效地延长结构的使用寿命,使结构的耐久性得到提高。

四、预应力混凝土结构的设计方法1、确定结构的荷载:根据结构的使用要求,确定结构所受的荷载类型及大小。

2、确定结构的几何尺寸:根据结构的使用要求,确定结构的几何尺寸,包括结构的跨度、高度、截面形状等参数。

3、确定混凝土强度等级:根据结构的使用要求及荷载大小,选择适当的混凝土强度等级。

4、确定预应力钢筋:根据结构所受的荷载及设计要求,确定预应力钢筋的截面积、数量及布置方式。

5、确定预应力钢筋的张拉方式:根据结构的几何形状及预应力钢筋的布置方式,确定预应力钢筋的张拉方式,包括单向张拉、双向张拉等方式。

预应力混凝土连续梁桥设计 (毕业设计)

预应力混凝土连续梁桥设计 (毕业设计)

第一章绪论第一节桥梁设计的基本原则和要求一、使用上的要求桥梁必须适用。

要有足够的承载和泄洪能力,能保证车辆和行人的安全畅通;既满足当前的要求,又照顾今后的发展,既满足交通运输本身的需要,也要兼顾其它方面的要求;在通航河道上,应满足航运的要求;靠近城市、村镇、铁路及水利设施的桥梁还应结合有关方面的要求,考虑综合利用。

建成的桥梁要保证使用年限,并便于检查和维护。

二、经济上的要求桥梁设计应体现经济上的合理性。

一切设计必须经过详细周密的技术经济比较,使桥梁的总造价和材料等的消耗为最小,在使用期间养护维修费用最省,并且经久耐用;另外桥梁设计还应满足快速施工的要求,缩短工期不仅能降低施工费用,面且尽早通车在运输上将带来很大的经济效益。

三、设计上的要求桥梁设计必须积极采用新结构、新设备、新材料、新工艺利新的设计思想,认真研究国外的先进技术,充分利用国际最新科学技术成果,把国外的先进技术与我们自己的独创结合起来,保证整个桥梁结构及其各部分构件在制造、运输、安装和使用过程中具有足够的强度、刚度、稳定性和耐久性。

四、施工上的要求桥梁结构应便于制造和安装,尽量采用先进的工艺技术和施工机械,以利于加快施工速度,保证工程质量和施工安全。

五、美观上的要求在满足上述要求的前提下,尽可能使桥梁具行优美的建筑外型,并与周围的景物相协调,在城市和游览地区,应更多地考虑桥梁的建筑艺术,但不可把美观片面地理解为豪华的细部装饰。

第二节计算荷载的确定桥梁承受着整个结构物的自重及所传递来的各种荷载,作用在桥梁上的计算荷载有各种不同的特性,各种荷载出现的机率也不同,因此需将作用荷载进行分类,并将实际可能同时出现的荷载组合起来,确定设计时的计算荷载。

一、作用分类与计算为了便于设计时应用,将作用在桥梁及道路构造物上的各种荷载,根据其性质分为:永久作用、可变作用和偶然作用三类。

(一)永久作用指长期作用着荷载和作用力,包括结构重力(包括结构附加重力)、预加力、土重力及土的侧压力、混凝土收缩徐变作用、水的浮力和基础变位而产生的影响力。

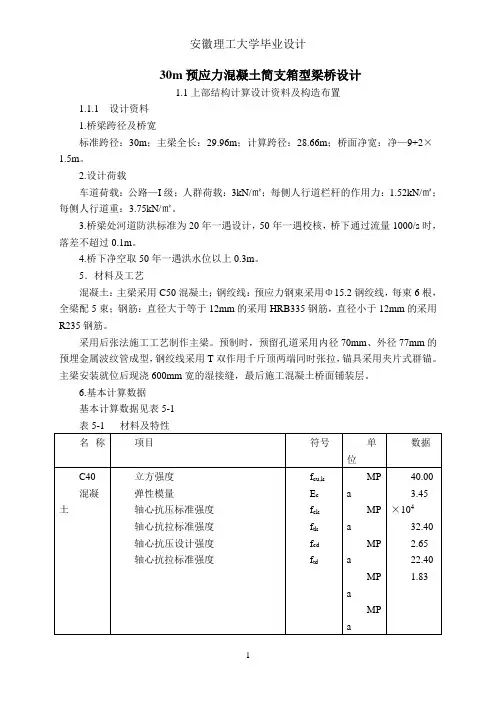

30m预应力混凝土简支箱型梁桥设计

30m预应力混凝土简支箱型梁桥设计

30m预应力混凝土简支箱型梁桥设计1.1上部结构计算设计资料及构造布置1.1.1 设计资料1.桥梁跨径及桥宽标准跨径:30m;主梁全长:29.96m;计算跨径:28.66m;桥面净宽:净—9+2×1.5m。

2.设计荷载车道荷载:公路—I级;人群荷载:3kN/㎡;每侧人行道栏杆的作用力:1.52kN/㎡;每侧人行道重:3.75kN/㎡。

3.桥梁处河道防洪标准为20年一遇设计,50年一遇校核,桥下通过流量1000/s时,落差不超过0.1m。

4.桥下净空取50年一遇洪水位以上0.3m。

5.材料及工艺混凝土:主梁采用C50混凝土;钢绞线:预应力钢束采用Φ15.2钢绞线,每束6根,全梁配5束;钢筋:直径大于等于12mm的采用HRB335钢筋,直径小于12mm的采用R235钢筋。

采用后张法施工工艺制作主梁。

预制时,预留孔道采用内径70mm、外径77mm的预埋金属波纹管成型,钢绞线采用T双作用千斤顶两端同时张拉,锚具采用夹片式群锚。

主梁安装就位后现浇600mm宽的湿接缝,最后施工混凝土桥面铺装层。

6.基本计算数据基本计算数据见表5-1〖注〗本例考虑混凝土强度达到C45时开始张拉预应力钢束。

f'ck和f'tk分别表示钢束张拉时混凝土的抗压、抗拉标准强度,则:f'ck = 29.6MPa,f'tk = 2.51MPa。

1.1.2 方案拟定及桥型选择1.桥型选取的基本原则(1) 在符合线路基本走向的同时,力求接线顺畅、路线短捷、桥梁较短、尽量降低工程造价(2)在满足使用功能的前提下,力求桥型结构安全、适用、经济、美观。

同时要根据桥位区的地形、地貌、气象、水文、地质、地震等条件,结合当地施工条件,选用技术先进可靠、施工工艺成熟、便于后期养护的桥型方案。

(3)尽量降低主桥梁体高度,缩短桥长。

2.桥型方案比选根据桥位的通航要求,结合桥位处的地形地貌、地质等条件,我们对简支梁桥、悬臂梁桥、T型刚构桥三种方案进行比选(1)简支梁桥方案采用预应力混凝土箱形截面形式,此结构为静定结构,结构内力不受地基变形及温度变化等的影响,因此对基础的适应性好。

预应力混凝土简支T梁桥

预应力混凝土简支T梁桥

同里镇永和桥结构设计摘要本设计为同里镇永河桥,桥梁全长608m,桥面全宽为净12. 5m+2×0.5m防撞墙,设计荷载为公路I级,上部结构采用3联7⨯30m+6⨯30+7⨯30m,先简支后桥面连续。

横桥向为6片主梁,下部结构采用双柱式桥墩、桩基础及扩大基础,0号桥台采用桩柱式桥台,20号桥台采用肋板式桥台桩基础。

本桥在0、20号桥台处设仿毛勒80伸缩缝,在7、13号桥墩处设毛勒160伸缩缝。

支座采用板式橡胶支座。

桥面铺装上层采用7cm 厚度的沥青混凝土,下层采用2-27cm防水混凝土。

桥面纵坡采用双向纵坡形式,坡度为1.5%,桥面采用单向横坡,坡度为2%,泄水管对称布置,间距12m。

本桥共进行了三部分的内容设计,第一部分绪论介绍了设计的一些基本资料,第二部分上部结构设计,设计了上部结构平、纵、横断面形式,初拟了T梁横隔梁的截面尺寸,计算了荷载横向分布系数及主梁内力,进行了配筋设计和结构的验算。

最后进行了行车道板内力计算,横隔梁计算。

第三部分为下部结构设计,确定了桥墩、基础的形式,拟定了相应的结构尺寸并计算桩长。

通过以上设计,表明桥梁各部分结构是合理的,经过验算后,均能满足设计要求,符合设计规范。

关键词:预应力T梁;双柱式桥墩;钻孔灌注桩;沥青混凝土The Structure Design of YongheBridge in TongliAbstractThe design of the bridge called the Bridge of Changda,locating at Hubei,whose total longth is 608metres.The clearance of bridge floor is net 12.5+2×0.5m.The truck load is Road-I.The suppersture of brigde is 30m prestressed concrete simply supported T beams with six pieces in transeverse.The substructure of bridge is double-column pier, riblled piate abutment abutment and pile foundation.Two expansion joins are situated and rubbery bearings are set up.Exceeded 90-340mm asphalt concrete are used in bridge deck pavement.Profile grade of bridge floor is amphicheiral of 1.5% and transverse grade is 2%.The main contents of this design are as follows:Firstly,introducing some foundamental documents for this design.Secondly,carring out superstructure design to draw up the sectional type in longitudinal and transverse.At the same time,the dimension of T beam,load distribution coefficient in transverse and internal force are all determinated,from which the strands estimiuation are designd and construction checking computation is carried out. Finally, a lane slabs calculation, and calculation of diaphragm beams.Thirdly,carring out substructure design.Such as;the determination of pier,abutment and foundation types,relative dimentioning and examination of bearing capacity on the bottom of foundation. By this design, shows the structure of the bridge is reasonable, after checking, can meet the design requirements, meet the design standards.Keywords:Prestressed T beams;Double shaft pier ; pile foundation ; Asphalt Concre te1 绪论 (1)1.1选题的背景目的和意义 (1)1.2国内外的研究状况 (1)1.3工程概况 (2)1.3.1地理位置 (2)1.3.2地质情况 (2)1.3.3设计标准 (2)1.4方案比选 (3)2 上部结构 (5)2.1 上部结构尺寸拟定 (5)2.2 主梁作用效应计算 (5)2.2.1 永久作用集度 (7)2.2.2 可变作用效应计算 (10)2.2.3 主梁作用效应组合 (17)2.3 预应力钢束的估算及其布置 (18)2.3.1 跨中截面钢束的估算和确定 (18)2.3.2 预应力钢束布置 (20)2.4 钢束预应力损失计算 (25)2.4.1 预应力钢束与管道壁之间的摩擦引起的预应力损失 (26)2.4.2 由锚具变形、钢束回缩引起的预应力损失 (26)2.4.3混凝土弹性压缩引起的预应力损失 (27)2.4.4 由钢束应力松弛引起的预应力损失 (28)2.4.5 混凝土收缩和徐变引起的预应力损失 (30)2.4.6 成桥后混凝土弹性压缩引起的预应力损失 (31)2.4.7 预加力计算及钢束预应力损失汇总 (33)2.5 主梁截面承载力与应力验算 (38)2.5.1 持久状态承载能力极限状态承载力验算 (38)2.5.2 持久状况正常使用极限状态抗裂验算 (43)2.5.3 持久状况构件的应力验算 (45)2.6 横隔梁计算 (49)2.6.1 计算荷载 (49)2.6.2内力组合 (52)2.6.3 验算截面的抗弯承载力 (54)2.6.4 横隔梁的剪力效应计算及配筋设计 (54)2.7 行车道板计算 (55)2.7.1 悬臂板荷载效应计算 (55)2.7.2 连续板荷载效应计算 (57)2.7.3 截面设计、配筋与承载力验算 (62)2.8支座计算 (64)2.8.1 支座平面尺寸确定 (64)2.8.2 确定支座厚度 (64)2.8.3 支座偏转验算 (65)2.8.4 验算支座抗滑稳定性 (66)3 下部结构设计 (67)3.1 盖梁设计 (67)3.1.1盖梁平面尺寸的拟定: (67)3.2 盖梁计算 (71)3.2.1 荷载计算 (71)3.3 内力计算 (79)3.4截面配筋设计与承载力校核 (79)3.5 桥墩墩柱设计 (82)3.5.1 荷载计算 (82)3.5.2 截面配筋计算及应力验算 (84)3.6 钻孔桩计算 (88)3.6.1 荷载计算 (88)3.6.2 桩长计算 (90)3.6.3 桩的内力计算(m法) (91)3.6.4 墩顶纵向水平位移验算 (95)结论 (98)致谢 ..................................................................................... 错误!未定义书签。

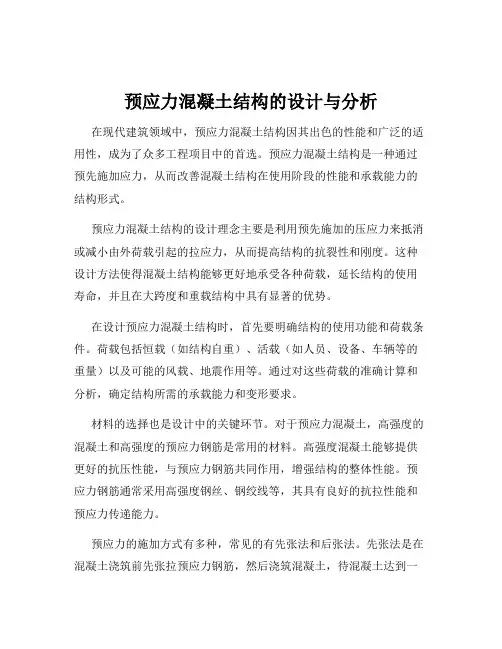

预应力混凝土结构的设计与分析

预应力混凝土结构的设计与分析

预应力混凝土结构的设计与分析在现代建筑领域中,预应力混凝土结构因其出色的性能和广泛的适用性,成为了众多工程项目中的首选。

预应力混凝土结构是一种通过预先施加应力,从而改善混凝土结构在使用阶段的性能和承载能力的结构形式。

预应力混凝土结构的设计理念主要是利用预先施加的压应力来抵消或减小由外荷载引起的拉应力,从而提高结构的抗裂性和刚度。

这种设计方法使得混凝土结构能够更好地承受各种荷载,延长结构的使用寿命,并且在大跨度和重载结构中具有显著的优势。

在设计预应力混凝土结构时,首先要明确结构的使用功能和荷载条件。

荷载包括恒载(如结构自重)、活载(如人员、设备、车辆等的重量)以及可能的风载、地震作用等。

通过对这些荷载的准确计算和分析,确定结构所需的承载能力和变形要求。

材料的选择也是设计中的关键环节。

对于预应力混凝土,高强度的混凝土和高强度的预应力钢筋是常用的材料。

高强度混凝土能够提供更好的抗压性能,与预应力钢筋共同作用,增强结构的整体性能。

预应力钢筋通常采用高强度钢丝、钢绞线等,其具有良好的抗拉性能和预应力传递能力。

预应力的施加方式有多种,常见的有先张法和后张法。

先张法是在混凝土浇筑前先张拉预应力钢筋,然后浇筑混凝土,待混凝土达到一定强度后,放松预应力钢筋,使混凝土获得预压应力。

后张法则是先浇筑混凝土,预留孔道,待混凝土达到一定强度后,在孔道内穿入预应力钢筋并进行张拉,最后用锚具锚固。

设计过程中还需要考虑预应力损失的计算。

预应力损失主要包括锚具变形和钢筋内缩引起的损失、预应力钢筋与孔道壁之间的摩擦引起的损失、混凝土加热养护时受张拉的钢筋与承受拉力的设备之间温差引起的损失、钢筋应力松弛引起的损失、混凝土收缩和徐变引起的损失等。

准确计算这些损失,对于保证结构在使用阶段能够达到预期的预应力效果至关重要。

结构的几何形状和尺寸设计也是不容忽视的。

合理的截面形状和尺寸能够有效地分布应力,提高结构的承载能力和稳定性。

在大跨度结构中,如桥梁、体育馆等,通常采用箱梁、T 型梁等截面形式,以满足结构的受力要求。

预应力混凝土连续梁桥的上部结构设计,

预应力混凝土连续梁桥的上部结构设计,

摘要在本设计中,根据地形图和任务书要求,依据现行公路桥梁设计规范提出了预应力混凝土连续梁桥、预应力混凝土连续刚构、下承式拱桥三种桥型方案。

按照“有用、经济、安全、美观”的桥梁设计原则,经过对各种桥型的比选最终选择54m+84m+54m的预应力混凝土连续梁桥为本次的推举设计桥型。

本设计利用MadisCivil软件进行结构分析,根据桥梁的尺寸拟定建立桥梁基本模型,然后进行内力分析,计算配筋结果,进行施工各阶段分析及截面验算。

同时,一定要考虑混凝土收缩、徐变次内力和温度次内力等因素的影响。

本设计主要是预应力混凝土连续梁桥的上部结构设计,设计中主要进行了桥梁总体布置及结构尺寸拟定、桥梁荷载内力计算、桥梁预应力钢束的估算与布置、桥梁预应力损失及应力的验算、次内力的验算、内力组合验算、主梁截面应力验算、桥梁施工组织设计等主要内容。

最终,经过分析验算表明该设计计算方法正确,内力分布合理,符合设计任务的要求。

关键字:比选方案;连续梁桥;Midas;结构分析;验算ABSTRACTIn this design, accordiOK to the topography, and project requirements,accordiOK to the current highway bridge design specification of prestressed concrete continuous girder bridge forward,Prestressed concrete continuous rigid-frame structure,XiaCheOKShi arch bridge three schemes.AccordiOK to the "practical, beautiful, safe, economic and convenient for construction of bridge design principles, structure after the bridge of various final choice of 54m + 84m + 54m prestressed concrete continuous girder bridge design for this recommendation.This design usiOK the Madis Civil software analysis the structure,accordiOK to the size of the bridge, the basic model establishment bridge worked,then force analysis,calculation results of reinforced,for each phase analysis and construction.At the same time, must consider the concrete shrinkage, Creep force times and temperature resultant times factors.The design of prestressed concrete continuous girder bridge is mainly the upper structure design,in the design of the main bridge layout and structure size,load calculation,bridge prestressiOK tendons estimation and layout,the loss of prestress and stress of the bridge,the resultant checked,internal combination calculation,section stress calculation girder.Finally, after analysis shows that the design calculation method of calculatiOK the internal force distribution, reasonable, comply with the design requirements of the task.KEY WORDS:Selection scheme;Continuous girder bridge;Continuous rigid-frame structure;Arch bridge;Structure analysis;checkiOK computation第一章概述1.1预应力混凝土连续梁桥概述预应力混凝土连续梁桥以结构受力性能好、变形小、伸缩缝少、行车平顺舒适、造型简洁美观、养护工程量小、抗震能力强等而成为最富有竞争力的主要桥型之一。

预应力混凝土桥梁设计

预应力混凝土桥梁设计

预应力混凝土桥梁设计预应力混凝土桥梁设计是现代桥梁工程中一种重要且常见的设计方法。

它利用预先施加的预应力,提高了桥梁结构的承载能力和抗震性能。

本文将介绍预应力混凝土桥梁设计的基本原理、施工过程和注意事项。

一、基本原理预应力混凝土桥梁设计的基本原理是利用钢筋或钢缆等预应力材料对桥梁构件进行预先施加的压应力,使得在使用荷载作用下,桥梁构件产生正应力和预应力的叠加效应,从而提高整体结构的受力性能。

预应力可分为主应力和辅应力。

主应力是通过预应力张拉设备施加在混凝土构件上的初始应力。

辅应力是由于构件自重以及变形引起的应力。

通过施加预应力,可以有效抵消桥梁在使用荷载作用下产生的较大应力,提高桥梁的荷载承载能力和结构的稳定性。

二、施工过程预应力混凝土桥梁的施工过程包括预制构件的制作、预应力张拉、灌浆和结构施工等步骤。

1. 预制构件的制作预制构件一般在临时施工场地进行制作。

制作过程中需要保证混凝土的强度和质量,同时确保预应力钢筋或钢缆正确布置在构件内部。

预制构件制作完成后,会进行涂防腐层,并在构件上标注预应力张拉的位置和数值。

2. 预应力张拉根据设计要求,预应力材料会通过张拉设备施加在构件上。

在进行预应力张拉之前,需要确保预应力钢筋或钢缆的良好锚固和固定状态。

张拉完成后,会进行张拉力的检测和调整,确保预应力力值满足设计要求。

3. 灌浆在预应力张拉完成后,需要对张拉设备和预应力材料进行保护和灌浆处理。

灌浆材料一般为高压注浆材料,能够填充构件内部的空隙并保护预应力材料不受外界环境的腐蚀和损坏。

4. 结构施工灌浆完成后,需要进行桥梁结构的整体施工,包括预制箱梁的拼装、连接及现浇带预应力构件的施工等。

在施工过程中,需要严格控制施工质量,确保预应力混凝土桥梁的整体性能和使用寿命。

三、注意事项在预应力混凝土桥梁设计和施工过程中,需要注意以下几个问题:1. 设计准则预应力混凝土桥梁的设计应符合相关的规范和准则要求。

设计时需要考虑桥梁的跨度、荷载及环境等因素,并合理确定预应力力值和布置方式。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
《桥规JTG D62》第9.1.12条规定:预应力 混凝土受弯构件最小配筋率应满足下列条 件: Mud / Mcr 1 (即规范公式9.1.12)
式中 , Mud 为正截面抗弯承载力设计值, M cr 为正截面开裂弯矩值。
很多设计者反应( 《公路桥梁设计规范 答疑汇编》325页):
设计时经常出现“按全预应力要求设计 的预应力混凝土连续梁桥,正截面承载力 满足规范要求,使用阶段应力验算结果也 都符合规范的规定,但是抗裂弯矩过大, 不满足规范第9.1.12条公式(9.1.12)的限 制条件” 的情况,并提出下列疑问:
笔者认为实际设计中经常出现“不满 足下列规范公式9.1.12 (Mud / Mcr 1 )最小 配率要求”的主要原因是:
①受传统的全预应力设计思想的影响,预 加应力过大;
②规范给出后张法构件开裂弯矩计算公式 (6.5.2-6)计算结果偏大.
1.2.2开裂弯矩计算公式的讨
《桥规JTG D62》第9.1.12条规定,开裂弯矩按规范 公式(6.5.2-6)计算:

?问题(答疑汇编148页问题1、 150页问题4):
应力验算和承载力计算结果均滿 足规范,但不滿足 x bh0 的要求, 可否不考虑此项要求?应如何解决?
x≤ξb h0的限制即为最大配筋率限
制,不滿足此项要求为超筋设计, 构件将发生脆性破坏,设计中不允 许采用的。
承载力计算是涉及结构安全的核心
混凝土受压区高度 压应变为
x 2a' p
时,受压钢筋的
p
cu
2a
, p
/


a,p
2a
, p
/


0.003
2a,p / 0.8 a,p 2a,p / 0.8

0.0018 0.002
笔者认为将双筋截面受压区高度最小值
改为 x 3a' p 为宜.
《桥规 JTG D62》规定,对于 x 2( 或x 2s )的情况,
从预应力混凝土梁的破坏机理分析可以判断,
计算中出现
Mcr >的M预ud 应力混凝土梁的变
形很小,一旦构件承担的内力值接近或达到
抗弯承载力设计值时,梁会立即发生脆性破
坏这种无任何预兆的脆性破坏是很危险的,
设计中是绝对不能采用的。
1.2.4解决这一问题的积极办法是适当 降低预压应力水平,优先采用混合配 筋方案。
0 =1.1,即将荷载效应组合设计值提高
10%。这样,按着上述根据强度条件选择预 应力筋数量,要比过去增加10%,而抗裂性 及使用阶段应力验算时,荷载效应组合设计 值与以前设计相比并没有增加。
这样势必会造成预压应力增加,致使在短
期效应组合或使用荷载作用下梁的下缘保持 较大的压应力富余量。
例如,桥规JTG D62规定对特大桥和重要 大桥在承载力计算中引入了结构重要性系数
问题,必须滿足 x≤ξb h0的限制条
件。
不滿足x≤ξb h0时,如何解决?
①增加梁的高度
梁的有效高度h0是影响梁的正截面 工作性能的最主要因素。
一般以 x≤0.7ξb h0为控制条件
求得梁的合理梁高。
②增加受压腹板(梁肋)宽度.
连续梁支点附近截面下缘受压,由于受压 区宽度較小,导致受压区高度过大, 可能出
0 =1.1,即将荷载效应组合设计值提高 10%。这样,按着上述根据强度条件选择预 应力筋数量,要比过去增加10%,而抗裂性 及使用阶段应力验算时,荷载效应组合设计 值与以前设计相比并没有增加。这样势必会 造成预压应力增加,致使在短期效应组合或 使用荷载作用下梁的下缘保持较大的压应力 富余量。
预应力混凝土梁的配筋设计应满足不同设计 状况下规范规定控制条件要求(例如:承载力、 抗裂性、裂缝宽度、变形及应力等)。在这些 控制条件中最重要的是满足结构在正常使用极 限状态下使用功能要求(抗裂性和裂缝宽度) 和保证结构对达到承载力极限状态时具有一定 的安全储备.
预应力混凝土桥梁结构设计 若干问题的商搉与探讨
哈尔滨工业大学 张 树 仁
Zsr351126@ /zhangsrbk
2011年元月 海南 海口
预应力混凝土是20世纪最具有 革命性的结构构思,已广泛用于 土木和建筑工程,是当今乃至以后 的主要建桥材料.
构件的正截面抗弯承载力可由下列近似公式求得:
①当受压区配有纵向普通钢筋和预应力钢筋,且预应力
钢受压时[(
' pd

' p0
)为正],
0Md f pd Ap (h ap a,) fsd As (h as a,)
(5.2。5-1)
②当受压区仅配有纵向普通钢筋或配有普通钢筋和预应
力钢筋,且预应力钢筋受拉时[(
' pd

' p0
)为负]

0Md

f pd Ap (h ap
' as )s, fsd As (h as
as' ) ( f pd
p0)Ap (h a'p
as,')
(5.2。5-2)
公式(5.2-10)是由对受压区普通钢筋和预应力钢筋 合力作用取矩的平衡条件求得的,(5.2-11)是由对受压区普通 钢筋合力作用取矩的平衡条件求得的,计算时均忽略了混凝土 受压区的影响.
在截面尺寸已知的情况下,结构的抗裂性和 裂缝宽度主要与预加力的大小有关,而构件的 极限承载力则与预应力筋和普通钢筋的总量有 关。
预应力混凝土梁钢筋数量估算的一般方法是 :首先根据结构使用性能要求(即抗裂性和裂缝 宽度)确定预应力筋数量,然后再由构件的承载 力极限状态要求,确定普通钢筋的数量。
换句话说,预应力混凝土梁钢筋数量估算的基本原 则是首先按结构使用性能要求确定预应力筋数量,极限 承载力的不足部分由普通钢筋补充。
一 规范解读分析与商榷
《公路钢筋混凝土及预应力混凝土桥涵设 计规范》(JTG D62-2004)己使用近6年, 2009年6月规范编制单位又出版了《公路桥 梁设计规范答疑汇编》,对规范执行中带有 普遍性的问题进行了解答.
现仅就预应力混凝土结构设计的有关问题 做进一步解读分析与商榷.
1 正截面抗弯承载力计算 公式的适用条件
②在实际设计工作中经常出现开裂弯矩大于 承载力设计值的反常现象的原因是什么?应如何 解决?
1.2.1预应力混凝土受弯构件最小配筋率 限值( Mud )M的cr 物理意义。
在《桥规JTG D62》编制说明中对受弯构件的最小配 筋率的物理意义是这样解释的“受弯构件的受拉钢筋最 小配筋率是根据混凝土的开裂弯矩与同尺寸的钢筋混凝 土梁所有承担的弯矩相等而确定的,其目的是当混凝土 受拉边缘出现裂缝时,梁不致因配筋过少而脆性破坏。 公式(9.1.12)对于预应力混凝土最小配筋的要求,其 性质与上述钢筋混凝土受弯构件类似,可表达
如果在承载力计算求得的混凝土受压 区相对高度較小(ξ<<ξb ),将后增加的 纵向受拉钢筋的供献做为承载力的儲 备是无可非议的.
如果在承载力计算求得的混凝土受 压区相对高度ξ接近界限值ξb , 考虑后 增加的纵向受拉钢筋的作用,就有可 能出现ξ>ξb 的情况,这在设计上是不允 许的.
1.2 预应力混凝土受弯构件 最小配筋率限值
普通钢筋和预应力钢筋的抗压强度设 计值,是以受压区混凝土达到极限破坏时, 受压钢筋的应变 为 0.002为取值条件确 定的。
若 x 2a(' 或 x 2as' ),表明受压钢筋 离截面中性轴太近,梁破坏时受压钢筋的 应变不能充分发挥,其应力达不到抗拉强 度设计值。
• 计算表明,上述规定是针对普通热轧钢筋给出 的,对高强度的预应力钢筋取值偏小。
的不同。开裂弯矩 系为抵消下边缘压应力
储备( pc 0 ftk )所需的总弯矩,其中自重弯 矩产生的拉应力应按(净截面几何特征值计算;

Mcr) M部g 分弯矩))产生的拉应力应按换算
截面几何特征值计算。

这样,后张法构件开裂弯矩计算表达式应 改写为下列形式:
M cr M g [( pc
• 问题(152页)
规范公式5.2.5-1)与《钢筋混凝土及预应力混 凝土桥梁结构设计原理》公式的符号不同(a‘ 还是 a‘s), 到底那个对,为什么?
前以指出:如果不滿足混凝土受压区高度最小值的 限制条件 ( x 2a' ), 表明受压钢筋离截面中性轴太 近,梁破坏时受压钢筋的应变不能充分发挥,其应
制的配筋面 积之内”,并以此作为解决 受
压区高度过大的办法的建议是值得商榷
的.
对规范5.2.4的不同理解
规范5.2.4:受弯构件在应用公式(5.2.2-3)的 条件时,可不考虑按正常使极限状态计算可能 增加的纵向受拉钢筋截面面积和按构造要求 配置均纵向钢筋截面面积.
笔者认为后增加纵向受拉钢筋是客观存在 的,必将对混凝土受压区高度和正截面抗弯承 载力产生影响.
积极倡导混合配筋方案,即使是全预应力混凝土结 构也应配置足够的普通钢筋,以增强结构的延性,确保 结构的塑性破坏性质。
1.3 双筋截面受压区高度最小值的 限制
《桥规 JTG D62》在计算双筋截面时, 引入了混凝土受压区高度最小值的限制条件
x 2a' (或 x 2as' )
这条限制的实质是对极限状态下受压钢筋 应变的限制,其目的是为了保证在极限状态 下受压钢筋应力能达到其抗压强度设计值。
现不滿足 x≤ξb h0的情况.为此,应适当加大
连续梁支点附近截面的腹板(梁肋)宽度.
③增加受压钢筋,构成双筋截面,减小混凝土 受压区高度.
④提高混凝土设计强度等级,减小混凝土受压 区高度。
《公路桥梁设计规范答疑汇编》 148
页提出“由于抗裂引起的预应力钢筋的
