手算毕业设计(土木工程专业)
土木工程专业毕业设计任务书【精品范文】
土木工程专业毕业设计任务书土木工程专业毕业设计任务书一、设计题目××高校综合楼设计（名称一定要自取，每个同学名称不得相同）二、设计任务及要求办公室：20-30M2/个，每层若干个；实验室：150M2/个，每层若干个；教室100M2/个，每层若干个杂物储藏室：20-30M2/个，每层1个。
层数：4至6层。
结构形式：框架结构地点：本建筑位于开封市区，用地不限。
设防烈度： 7度。
根据设计要求，通过调查及搜集有关技术资料，进一步确定平面设计，正确选择结构方案，独立完成指定设计题目的设计，并提出规定的设计文件。
通过毕业设计使学生初步掌握建筑设计、结构设计的一般原则、步骤和方法，能综合运用已学过的知识，培养综合分析问题、解决问题的能力，以及相应的设计技巧，同时还将培养设计工作中实事求是、严格、准确的科学态度和工作作风。
三、建筑设计图纸及有关设计文件要求：1.封面：应完成下列内容：（1）设计总说明（订于设计计算书前）：室内外装修构造要求；屋面、坡道、散水等做法；建筑面积及使用面积指标等。
（2）图纸目录；门窗表。
2. 平面图：各层平面图（含屋顶平面图） 1:100~1:2003. 立面图：要求绘正、侧立面各一个1:100~1:2004. 剖面图：（横剖面，须剖在主楼梯处）：1:100~1:2005. 主要构造节点详图：楼梯间详图、变形缝详图及必要详图1:20~1:10全部完成建筑设计部分所用时间约3周。
四、结构设计部分要求学生通过毕业设计，初步掌握多高层类型房屋的结构选型（包括基础选型）、结构布置、结构计算及主要结构施工图绘制全过程，从而使学生对多高层结构具有一定的设计能力。
此外，对有防震设防要求的多层房屋，在设计和构造上能满足抗震的要求。
学生应完成的设计任务如下：（一）. 设计计算部分：1．楼盖结构计算（现浇板、次梁）；2．对框架结构，可取一典型横向框架来计算：必须手算（1）在竖向荷载作用下框架各杆件的内力（M、N、V）（2）在风荷载作用下的框架各杆件的内力（M、N、V）（3）在地震荷载作用下框架的各杆件内力（M、N、V）（4）内力组合（5）各杆件的截面设计和配筋计算3．按所给场地地质资料（地质资料附在后面），选择基础类型、设计计算框架柱下基础；不允许采用独立基础，可采用筏板基础或条基。
土木工程毕业结构设计计算书
摘要m，建设地点在贵阳市，抗毕业设计题目为贵阳市中学教学楼结构设计，建筑面积55172震设防烈度为6度；上部结构采用钢筋混凝土框架结构，框架抗震等级为三级；基础采用柱下独立基础。
毕业设计包括建筑设计、结构设计两部分。
结构设计是重点。
结构设计内容包括：构件截面尺寸的确定、竖向和水平荷载计算、框架内力及侧移计算、内力组合、框架梁柱截面配筋以及楼板、楼梯和基础设计。
严格按有关结构设计规范或规程进行结构设计，并且考虑了抗震计算和有关构造要求。
在计算方法上，水平地震作用采用“底部剪力法”，风荷载和水平地震作用下框架内力计算采用D值法，竖向荷载作用下框架内力计算采用分层法。
结构设计算重点是手算，并利用PKPM软件包中Satwe软件检验手算结果。
关键词：教学楼、混凝土、框架结构、内力计算、配筋前言毕业设计是土木工程专业本科教学计划的最后一个重要环节，是对学生综合素质与工程实践能力的一次检验；毕业设计能培养学生综合应用所学的基础课、专业基础课、专业课和相应技能，更能提高学生的综合素质和分析处理工程问题的能力。
m，建筑地点在贵阳市，抗震设防毕业设计为四层教学楼，建筑面积达 55172烈度为6度，上部结构为框架结构，基础为预应力桩。
本题目建筑结构绘图不算很复杂，但结构计算上也有一些难点。
本毕业设计主要分为建筑设计、上部结构设计、下部结构设计、楼板结构设计、楼梯结构设计和分析与总结六大章。
第一章主要是建筑方案与建筑施工图设计说明，第二章是设计的重点，主要是结构方案选型、框架截面尺寸初选、荷载计算、侧移验算、内力分析和组合、框架梁柱配筋计算。
第三、四、五章主要是地基，楼板，楼梯的方案选型、尺寸初选和配筋计算。
第六章主要是电算与手算的分析比较。
1 建筑设计1.1设计资料1.1.1工程概况拟在贵阳市新中学教学楼，总建筑面积为5517 m2。
此教学楼为四层现浇钢筋混凝土框架结构，建筑高度为16.8m。
1.1.2设计原始资料1）地段平面：L形，东西长69.6m，长边南北宽25.8m，短边南北宽18m。
结构计算书手算样板
-0.1149×7.588×3.62＝-11.30
B4 4.7m/5.08m=0.93
计算 简图 跨
(0.0495+0.2×0.0210)×6.188 (0.0248+0.2×0.0263)×6.788
×3.62+(0.0845+0.2×0.0383) ×4.72+(0.0486+0.2×0.0433)
土木工程系 2010 届毕业设计
前言
建筑设计阶段，我主要完成了以下几方面工作： 1、拟定两个方案，分析比较后，选定其中一个方案。 2、完成建筑平面、立面、剖面图，其中立面图两个，平面图五个，剖面图两个。 结构设计阶段，我主要完成了以下几方面工作： 1、结构选型及各结构层的结构平面布置并绘制施工图； 2、完成一层现浇板的计算并绘制施工图； 3、完成某四跨连系梁的设计； 4、完成一榀框架的内力分析和配筋计算； 5、绘出框架施工图； 6、基础的设计并绘制施工图。 7、楼梯的设计并绘制施工图。 其他工作： 包括翻译一篇专业论文，写一份与毕业设计有关的文字说明，运用 OFFICE 等软件进行计 算书的编写，运用 AUTOCAD 进行绘图等工作。
[注：( )括号内数值为 120mm 厚板荷载]
(2)走廊楼面板(80mm)厚 30mm 厚水磨石 80mm 厚钢筋混凝土板 20mm 厚石灰砂浆板底抹灰 吊顶
小计 恒载标准值： 活载标准值：
0.65kN/m2 0.08m×25kN/m3=2kN/m2 0.02m×17kN/m3=0.34kN/m2
本设计采用人工计算的方法对所选取的一榀框架进行了结构计算，主要进 行了框架荷载计算、框架内力计算、框架荷载效应组合和框架截面设计等。 1.4 基础结构计算
本设计基础选用柱下独立基础，主要对框架结构计算中所选取的一榀框架 的柱下独立基础进行了结构计算和设计。 1.5 楼梯结构计算

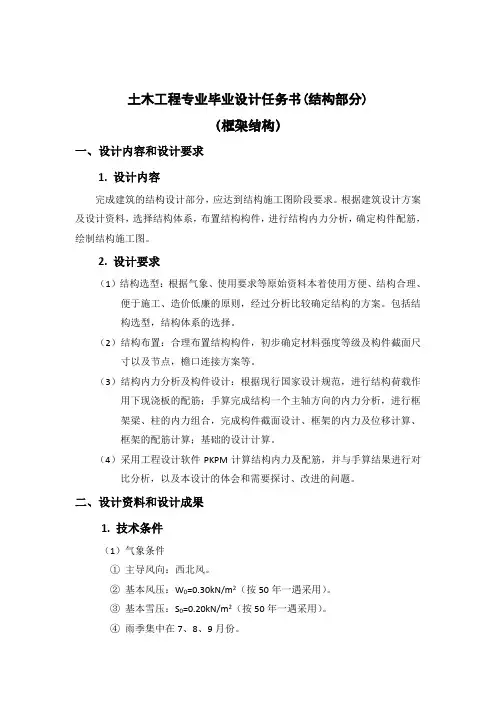

毕业设计任务书(结构部分)
土木工程专业毕业设计任务书(结构部分)（框架结构）一、设计内容和设计要求1. 设计内容完成建筑的结构设计部分，应达到结构施工图阶段要求。
根据建筑设计方案及设计资料，选择结构体系，布置结构构件，进行结构内力分析，确定构件配筋，绘制结构施工图。
2. 设计要求（1）结构选型：根据气象、使用要求等原始资料本着使用方便、结构合理、便于施工、造价低廉的原则，经过分析比较确定结构的方案。
包括结构选型，结构体系的选择。
（2）结构布置：合理布置结构构件，初步确定材料强度等级及构件截面尺寸以及节点，檐口连接方案等。
（3）结构内力分析及构件设计：根据现行国家设计规范，进行结构荷载作用下现浇板的配筋；手算完成结构一个主轴方向的内力分析，进行框架梁、柱的内力组合，完成构件截面设计、框架的内力及位移计算、框架的配筋计算；基础的设计计算。
（4）采用工程设计软件PKPM计算结构内力及配筋，并与手算结果进行对比分析，以及本设计的体会和需要探讨、改进的问题。
二、设计资料和设计成果1. 技术条件（1）气象条件①主导风向：西北风。
②基本风压：W0=0.30kN/m2（按50年一遇采用）。
③基本雪压：S0=0.20kN/m2（按50年一遇采用）。
④雨季集中在7、8、9月份。
⑤ 土壤最大冻结深度450mm 。
（2）工程地质条件① 抗震设防烈度为6度，场地类别为Ⅲ类。
② 地面粗糙度为B 级。
2. 设计资料（仅供参考，可根据图集自定）（1）屋面：上人屋面，活荷载标准值取2.0kN/m 2；不上人屋面，活荷载标准值取0.5kN/m 2。
采用卷材刚性双防水屋面，做法按图集，自重标准值①按附表查取。
（2）楼面：活荷载标准值②按附表查取，组合值系数7.0=c ψ，频遇值系数6.0=f ψ，准永久值系数5.0=q ψ；瓷面砖面层（厚8mm ）， 自重标准值③按附表查取。
（3）墙体：采用混凝土空心小砌块，自重标准值④按附表查取；内墙面中级抹灰、自重标准值可取0.4 kN/m 2；外墙面装修自定，自重标准值可取0.3 kN/m 2。
土木工程专业毕业设计研究(全文)
土木工程专业毕业设计研究一、用人单位对毕业生的要求1.基本的识图能力。
土木工程专业的学生走上工作岗位后不管从事哪个方向，首先都要求有一定的读图能力，而目前毕业设计对学生这方面的要求相对比较低，而且不太规范，有待于加强。
2.相关软件的应用能力。
在实际的工作中，各种软件的应用越来越广泛，很少用到手算，对软件的认识及掌握能力也是用人单位对应届毕业生的考核方面之一。
而我们毕业设计仅仅停留在要求学生手算完成设计的基础上，这样培养出来的学生显然与实际脱节。
3.对规范的熟悉程度。
在实际工作中，GJ及地方规范是必不可少的，学生应熟悉规范，并详细了解规范的具体应用情况，而学生在毕业设计中很少主动去查阅相关规范。
4.具有一定开阔的视野。
土木工程专业近几年进展越来越快，新材料、新设备、新工艺及施工方法等层出不穷，学生应及时对专业进展新动态进行了解并学习，而不能只停留在教材中的理论知识上。
二、面向实际工作的毕业设计的改革措施针对目前毕业设计存在的问题及实际工作对毕业生的要求，本文在传统毕业设计的基础上建议做出以下几点改变：1.毕业设计选题多样化。
毕业设计选题不能过于单一，而要面向工程实际情况，形成学术研究、工程设计、施工技术及现场治理等涵盖土木工程专业各个过程的选题，同时为幸免学生与专业的实际进展脱节，选题内容在传统毕业设计基础上可以再涉及一些专业进展的新课题，要求学生自己积极主动的查阅相关资料进行学习。
一方面，可以培养学生自主学习能力，另一方面，学生可以根据自己的兴趣及毕业后从事岗位的方向进行有针对性的选择，从而提高学生在工作岗位中的适应能力。
2.加强计算机在毕业设计中的应用。
随着土木工程专业的快速进展，CD、天正等绘图软件、结构设计软件、施工技术与治理的相关软件已经普及，毕业设计中应尽可能增加电算的应用，大幅度提高设计的效率及精确性。
3.建立新的考核与评价体系。
以实际工程设计及施工的工作流程和成果要求为依据，形成一套适用于毕业设计的工作流程、工作方法及要求，对毕业设计工作加以规范化，尤其是针对毕业设计的计算书和图纸，尽可能与工程实际贴近，并重新对设计成果建立考核与评价体系，对考核指标和方法重新进行细化与量化。

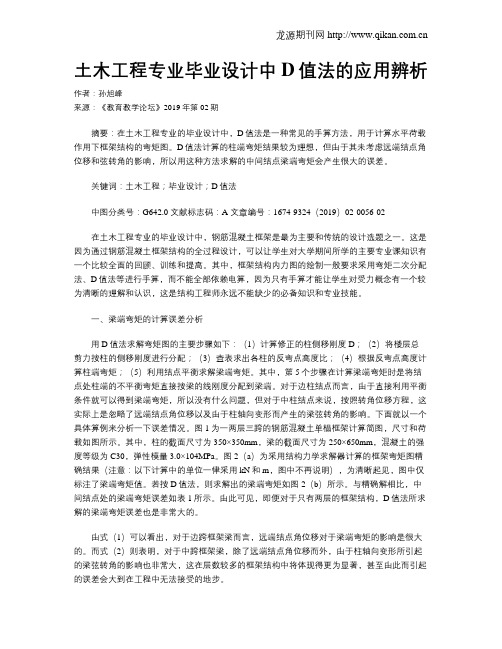

土木工程专业毕业设计中D值法的应用辨析
土木工程专业毕业设计中D值法的应用辨析作者：孙旭峰来源：《教育教学论坛》2019年第02期摘要：在土木工程专业的毕业设计中，D值法是一种常见的手算方法，用于计算水平荷载作用下框架结构的弯矩图。
D值法计算的柱端弯矩结果较为理想，但由于其未考虑远端结点角位移和弦转角的影响，所以用这种方法求解的中间结点梁端弯矩会产生很大的误差。
关键词：土木工程；毕业设计；D值法中图分类号：G642.0 文献标志码：A 文章编号：1674-9324（2019）02-0056-02在土木工程专业的毕业设计中，钢筋混凝土框架是最为主要和传统的设计选题之一。
这是因为通过钢筋混凝土框架结构的全过程设计，可以让学生对大学期间所学的主要专业课知识有一个比较全面的回顾、训练和提高。
其中，框架结构内力图的绘制一般要求采用弯矩二次分配法、D值法等进行手算，而不能全部依赖电算，因为只有手算才能让学生对受力概念有一个较为清晰的理解和认识，这是结构工程师永远不能缺少的必备知识和专业技能。
一、梁端弯矩的计算误差分析用D值法求解弯矩图的主要步骤如下：（1）计算修正的柱侧移刚度D；（2）将楼层总剪力按柱的侧移刚度进行分配；（3）查表求出各柱的反弯点高度比；（4）根据反弯点高度计算柱端弯矩；（5）利用结点平衡求解梁端弯矩。
其中，第5个步骤在计算梁端弯矩时是将结点处柱端的不平衡弯矩直接按梁的线刚度分配到梁端。
对于边柱结点而言，由于直接利用平衡条件就可以得到梁端弯矩，所以没有什么问题，但对于中柱结点来说，按照转角位移方程，这实际上是忽略了远端结点角位移以及由于柱轴向变形而产生的梁弦转角的影响。
下面就以一个具体算例来分析一下误差情况。
图1为一两层三跨的钢筋混凝土单榀框架计算简图，尺寸和荷载如图所示。
其中，柱的截面尺寸为350×350mm，梁的截面尺寸为250×650mm，混凝土的强度等级为C30，弹性模量3.0×104MPa。
土木工程毕业设计计算书完整版(带图、表)
摘要本设计为汇锦集团写字楼（B座）设计，设计层数为7层，结构形式选用多层混凝土框架结构，建筑总面积5987.522m。
钢筋混凝土多层框架结构作为一种常用的结构形式, 具有传力明确、结构布置灵活、抗震性和整体性好的优点, 目前已被广泛地应用于各类多层的工业与民用建筑中。
建筑设计部分包括平面设计、立面设计、剖面设计，楼梯设计，屋面设计及建筑构造。
本设计为商务写字楼设计，一层除设门厅、办公室外，还设有消防控制室、打印室、配电室、电话总机房等功能房间；二层以上多为办公室、配有资料室、茶水休息间、一般会议室及功能会议室，每层设有两部双跑普通楼梯、两部消防电梯等，并要满足防火要求。
屋面为上人屋面。
结构计算部分包括横向水平地震作用下的框架设计和基础设计。
在确定框架布局之后，先进行了层间荷载代表值的计算,接着利用顶点位移法求出自振周期，进而按底部剪力法计算水平地震荷载作用下大小，进而求出在水平荷载作用下的结构弯矩、剪力、轴力。
接着计算竖向恒载及活荷载作用下的结构内力，找出最不利的一组或几组内力组合，内力的组合可以使用excel、力学计算器软件计算。
选取最安全的结果计算配筋并绘图。
梁的配筋尽量一致，柱的配筋尽量一致。
结合本设计结构的实际特点，基础选用桩基础，楼梯则采用板式楼梯。
通过本积极、独立的完成本次毕业设计使我能系统地总结，综合地运用所学的理论知识和专业知识来解决实际的工程设计问题，并能进一步加强我的建筑设计和结构设计的能力，是为今后的实际工作做出的必要的准备。
关键词：商务写字楼；钢筋混凝土；框架结构；抗震设计ABSTRACTThis design is the Huijin Group’s Office Building ,it is 7-floor. The total architectural area is about 6000 square meters and the structure of this building is steel reinforced concrete frame structure.Multi-storey reinforced concrete frame structure is a common structure form, has definite force transmission structure, flexible layout, seismic resistance and good integrity advantages, industrial and civil construction has been widely used in various layers of.During the architectural design stage, the plane design, vertical plane design, the cross-section design, the stair design, the roof design and architect structure are made. his design is business office design, a layer except set Hall, and Office outside, also has fire control room, and print room, and distribution room, and phone switchboard room, features Room; II layer above more is Office, and enjoy has library, and tea rest between, and General room and the features room, each layer has two Department double run General stairs, and two Department fire elevator,, and to meet fire requirements. Roofing is can touch the roof.The structural calculation and design part includes the calculation and design of one floor concrete plate namely beam and column, one staircase and foundation. When the direction of the frames is determined, firstly the weight of each floor is calculated. Then the vibrate cycle is calculated by utilizing the peak- displacement method, then the amount of the horizontal seismic force can be got by way of the bottom-shear force method. The seismic force can be assigned according to the shearing stiffness of the frames of the different axis. Then the internal bending moment, shearing force and axial force in the structure under the horizontal loads can be easily calculated. After thedetermination of the internal force under the dead and live loads, the combination of internal force can be made by using the Excel software，Mechanical calculator, whose purpose is to find one or several sets of the most adverse internal force of the wall limbs and the coterminous girders, which will be the basis of protracting the reinforcing drawings of the components. The steel design of beams and columns are adjusted to be the same as soon as possible. According to the structural characteristic of this building, the strip foundation is used because of its good integrity. The stair case adopts concrete plate stair case.Through the active, independent completion of the graduation design, so that I can systematically summarized, design to solve the problem of the practical application of the theory of knowledge and expertise in engineering comprehensively, and to further strengthen the capacity building design and structure design of mine, was made for practical work in the future the necessary preparations.KEY WORDS:Commercial Office；reinforced concrete structure；frame structure目录前言 (1)第1节建筑设计总说明 (2)1.1 工程概况 (2)1.2设计依据 (2)1.3 模型初设 (3)1.4 门窗设计 (4)1.5 装饰做法 (5)1.5.1屋面做法 (5)1.5.2 楼面做法 (5)1.5.3 墙面装饰 (6)第2节结构设计 (7)2.1 设计条件 (7)2.2 设计依据 (7)2.3 结构选型 (7)2.4 承重方案 (8)2.5 施工方法 (9)2.6 结构布置 (10)第3节荷载计算 (12)3.1 荷载标准值 (12)3.1.1 屋面荷载 (12)3.1.2 楼面荷载 (13)3.1.3 墙荷载 (14)3.1.4 梁柱自重 (15)3.1.5门窗自重 (15)3.2 面积计算 (15)3.2.1上人屋顶 (15)3.2.2 三至七层 (16)3.2.3 二层 (17)3.2.4 一层 (18)3.3 重力荷载代表值确定 (19)3.3.1 顶层 (19)3.3.2 三至六层 (20)3.3.3 二层 (20)3.3.4 一层 (20)3.3.5 重力荷载代表值示意图 (21)3.4梁、柱的线刚度 (21)3.4.1 梁的线刚度 (21)3.4.2 柱线刚度 (22)第4节 框架自振周期及位移计算 (26)4.1 横向框架顶点位移 (26)4.1.1 位移计算 (26)4.1.2风荷载计算 (28)4.2 水平地震作用下框架柱剪力和弯矩计算 (28)4.2.2 柱端弯矩c M 计算 (30)4.2.3 梁端弯矩b M 、剪力b V 、柱轴力N 计算 (32)第5节 框架在竖向荷载作用下的内力分析 (36)5.1 计算方法 (36)5.2 荷载传递路线示意图 (36)5.3 竖向荷载标准值计算 (37)5.4 次梁荷载计算 (38)5.4.1 受均布荷载作用 (39)4.4.2 受均布荷载和集中力作用 (40)5.5 主梁计算 (42)5.5.1 屋面主梁 (42)5.5.2 楼面主梁（二至六层） (43)5.5.3 楼面主梁（一层） (43)第6节梁固端弯矩计算 (48)6.1 固端弯矩计算规则 (48)6.2 弯矩分配系数 (49)6.3 恒载产生弯矩分配与传递 (50)第7节内力组合 (58)7.1 梁端剪力 (58)7.2 柱端轴力 (59)7.3 内力组合 (60)7.3.1 弯矩调幅 (60)第8节截面设计 (80)8.1 框架梁截面设计 (80)8.1.1 支座处正截面承载力计算 (81)8.1.2 梁跨中的正截面承载力计算 (82)8.1.3 梁斜截面受压承载力计算 (83)8.2 框架柱截面设计 (95)8.2.1轴压比验算 (95)8.2.2 正截面承载力计算 (97)第9节楼梯设计计算 (115)9.1 楼梯结构布置 (115)9.2 楼梯板设计 (115)9.3 平台板设计 (116)9.4 平台梁设计 (117)第10节桩基础设计 (119)10.1 设计依据 (119)10.2 计算信息 (119)10.2.1 几何参数 (120)1 0.2.2 材料信息 (120)10.2.3 计算信息 (120)10.3 计算参数 (120)10.4 内力计算 (121)10.5 承台的冲切验算 (122)10.5.1 柱对承台的冲切验算 (122)10.5.2 角桩对承台的冲切验算 (122)10.5.3 承台斜截面受剪验算 (123)10.7 其他验算 (126)附录 (127)1 总信息 (127)2 周期、地震力与振型输出文件 (131)3 结构位移 (135)小结 (149)致谢 (150)参考文献 (151)前言毕业设计是一个总结性的教学环节，是学生全面系统地融汇所学理论知识和专业技能并运用于解决实际问题的过程。
土木工程毕业设计手算书
土木工程毕业设计手算书目录第一节结构布置及计算简图．．．．．．．．．．．．．．．．．．．．．．．．．．．．2 第二节荷载统计．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．8 第三节迭代法计算竖向荷载作用下的结构内力．．．．．．．．．．．20 第四节水平荷载计算．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．351.水平风荷载的内力计算．．．．．．．．．．．．．．．．．．．．．．．．．．352.地震荷载的计算．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．43 第四节内力计算．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．57 第六节构件截面设计．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．741、框架梁截面设计．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．742、框架柱截面设计．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．81 第七节基础设计．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．100 附：设计心得．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．105 致谢．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．107结构设计第一节结构布置及计算简图1.1 设计资料(1)、工程名称：某框架商住楼一榀框架(2)、工程概况：建筑总高28.2m，共9层，室内外高差为0.45m，底层高4.2m，其余各层高3.0m，具体情况可参见结构平面布置图。
(3)、温度：夏季月平均气温33摄氏度，最高气温40摄氏度，冬季月平均气温10摄氏度，最低气温－2摄氏度。
(4)、拟建地的基本雪压S o=0.45N/m2,基本风压W0＝0.35 N/m2，地面粗糙度为B类。
(5)、最大的冻土深度为：0.8m。
土木工程专业毕业设计
土木工程专业毕业设计土木工程专业毕业设计是指在完成土木工程专业课程学习，并具备一定的专业知识和实践能力后，进行独立设计并撰写毕业论文的过程。
土木工程专业毕业设计是一个综合性的任务，包括设计内容、方法、结果的客观评价，并对设计过程的可行性和可靠性进行论证。
下面将以一个关于建筑结构设计的毕业设计作为示例，来说明土木工程专业毕业设计的主要内容和写作要点。
设计题目：某建筑结构的设计与分析研究目的：本课题旨在通过对某建筑结构的设计与分析，探索建筑结构设计与施工的关键问题，并提出可行性的解决方案，为实际工程的建设提供参考。
研究内容：本课题主要包括以下几个方面的内容：1. 结构设计：对建筑的结构进行设计，包括选择合适的结构形式、确定结构荷载、计算结构的承载能力、绘制结构图纸等步骤。
结构设计需要考虑建筑的使用性、经济性和安全性等因素。
2. 结构分析：通过力学计算和有限元分析等手段，对建筑结构进行力学性能分析，包括结构的刚度、强度、稳定性等。
结构分析的目的是验证设计的可行性和安全性，并优化结构设计方案。
3. 梁柱配筋设计：根据结构荷载和计算结果，进行梁柱的配筋设计，包括选择适当的钢筋型号和数量，确定钢筋布置的位置和间距等。
梁柱配筋设计需要满足强度、刚度和变形等要求。
4. 基础设计：对建筑的基础进行设计，包括选择合适的基础形式、计算基础的承载力和沉降等，并制定基础施工方案。
研究方法：本课题主要采用理论分析和计算机模拟相结合的方法。
其中，理论分析是指基于力学原理，分析建筑结构的载荷和受力情况；计算机模拟是指使用专业软件，对建筑结构进行强度和稳定性分析。
研究结果：通过对某建筑结构的设计与分析，得出了结构各部位的受力情况和变形情况，验证了设计的合理性和安全性。
根据设计结果，制定了相应的施工方案和技术要求，为实际工程的建设提供了参考。
结论与展望：通过本次毕业设计，掌握了土木工程专业的基本设计与分析方法，对建筑结构的设计和施工流程有了更深入的了解，并在实践中提高了自身的专业能力。
土木工程毕业设计
谢谢观赏
单击输入您的封面副标题
3.荷载计算
竖向恒荷载：梁线荷载、节点集中荷载 竖向活荷载：梁线荷载、节点集中荷载 风荷载：风压标准值 地震荷载：抗震设防烈度为7度
4.内力计算及组合
竖向恒活荷载下内力计算选用弯矩分 配法，水平荷载下内力计算选用D值法
可变荷载控制内力组合 1.2恒+1.4活，1.2恒+1.4×0.9（活+风/
土木工程毕业设计
立面图
剖面图
结构设计
结构形式： 现浇钢筋混凝土框剪结构
屋面选型： 平屋顶，排水坡度3%，采用结构布置
2.梁柱截面尺寸确定
主梁：h=(1/8~1/12)l，b=(1/3~1/2)h 取300mm×600mm
次梁：取200mm×500mm 柱： 1~6层取500mm×500mm 1~6层取450mm×450mm 板厚：取120mm，满足h/l01≥1/50
地震） 永久荷载控制内力组合
1.35恒+1.4×0.7活
注：柱内力组合考虑活荷载按楼层的折减系数β
5.配筋计算
根据内力组合求得各最不利组合进行各 构件的配筋计算。
包括：梁配筋计算 板配筋计算 板配筋计算 楼梯筋计算
6.PKPM建模计算
利用PKPM建模，根据计算部分荷载值 进行结构电算。
计算梁板柱，并将手算结果与电算结果 相比较进行校核。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
大学学士学位论文目录1 设计资料 (2)2 楼板设计2.1 楼面结构平面布置 (3)2.2 荷载计算 (3)2.3 弯矩计算 (XX)2.4 截面设计 (XX)2.5 板的配筋计算 (XX)3 框架设计3.1 计算简图及梁柱线刚度 (XX)3.2 荷载计算 (XX)3.3 风荷载作用下的位移计算 (XX)3.4 内力计算 (XX)3.5 内力组合 (XX)3.6 截面设计和配筋计算 (XX)4 楼梯设计4.1 设计资料 (XX)4.2 梯段板设计 (XX)4.3 平台板设计 (XX)4.4 平台梁设计 (XX)5 基础设计5.1 设计资料 (XX)5.2 中柱下基础设计 (XX)5.3 边柱下基础设计 (XX)参考文献 .................................................................................................. . (XX)致谢 (XX)附录A (XX)1大学学士学位论文设计1 设计资料工程概况：厂区位于…………………….，其中，………………………………设计说明：本建筑抗震设防类别为丙类，建筑结构安全等级为二级，结构抗震设防烈度为6度，设计基本地震加速度为0.05g，设计地震分组为第一组，结构设计使用年限50年。
地基基础设计等级为丙级，基础拟采用浅基础。
2大学学士学位论文2 楼板设计2.1 楼面结构平面布置取第一层楼面上的①~⑥轴的楼面进行计算，标高3.3m处，楼面的结构布置如图所示。
按双向板弹性理论计算。
①~⑥轴的结构平面布置图2.2 荷载计算2.2.1楼面面层做法办公楼、展厅、会议室、阅览室、走道参《楼地面建筑构造》（01J304）42页25号，具体做法见表，取装修荷载1.5 kN/m2卫生间，上人屋面参《楼地面建筑构造》（01J304）43页28号，具体做法见表，取装修荷载2.2 kN/m23大学学士学位论文422.2.2 楼面面荷载2.2.2.1．B1板荷载计算恒荷载标准值：装修层 1.5kN/m 2 结构层（110mm 厚钢筋混凝土楼板） 0.11×25=2.8kN/m 2 小计 4.3kN/m 2 活荷载标准值：展厅： 3.5kN/m 2 恒荷载设计值： g=1.2×4.3=5.2kN/m 2 活荷载设计值： q=1.4×3.5=4.9kN/m 2 合计： p=g+q=10.1kN/m 2 按弹性理论计算： g’=g+q/2=7.7kN/m 2，q ’= q/2=2.5 kN/m 2，2.2.2.2．B2板荷载计算恒荷载标准值：装修层 1.5kN/m 2 结构层（90mm 厚钢筋混凝土楼板） 0.9×25=2.3kN/m 2 小计 3.8kN/m 2 活荷载标准值：走廊： 2.5kN/m 2 恒荷载设计值： g=1.2×3.8=4.6kN/m 2 活荷载设计值： q=1.4×2.5=3.5kN/m 2大学学士学位论文合计：p=g+q=8.1kN/m2按弹性理论计算：g’=g+q/2=6.4kN/m2q’= q/2=1.8 kN/m2，2.2.2.3．B3板荷载计算恒荷载标准值：装修层 1.5kN/m2结构层（110mm厚钢筋混凝土楼板）0.11×25=2.8kN/m2小计 4.3kN/m2活荷载标准值：展厅： 3.5kN/m2恒荷载设计值：g=1.2×4.3=5.2kN/m2活荷载设计值：q=1.4×3.5=4.9kN/m2合计：p=g+q=10.1kN/m2按弹性理论计算：g’=g+q/2=7.7kN/m2，q’= q/2=2.5 kN/m2，2.2.2.4．B4板荷载计算恒荷载标准值：装修层 1.5kN/m2结构层（90mm厚钢筋混凝土楼板）0.9×25=2.3kN/m2小计 3.8kN/m2活荷载标准值：展厅： 3.5kN/m2恒荷载设计值：g=1.2×3.8=4.6kN/m2活荷载设计值：q=1.4×3.5=4.9kN/m2合计：p=g+q=9.5kN/m2按弹性理论计算：g’=g+q/2=7.1kN/m2q’= q/2=2.5 kN/m2，2.2.2.5．B5板荷载计算恒荷载标准值：5大学学士学位论文装修层 1.5kN/m2结构层（110mm厚钢筋混凝土楼板）0.11×25=2.8kN/m2小计 4.3kN/m2活荷载标准值：展厅： 3.5kN/m2恒荷载设计值：g=1.2×4.3=5.2kN/m2活荷载设计值：q=1.4×3.5=4.9kN/m2合计：p=g+q=10.1kN/m2按弹性理论计算：g’=g+q/2=7.7kN/m2，q’= q/2=2.5 kN/m2，2.2.2.6．B6板荷载计算恒荷载标准值：装修层 1.5kN/m2结构层（90mm厚钢筋混凝土楼板）0.9×25=2.3kN/m2小计 3.8kN/m2活荷载标准值：走廊： 2.5kN/m2恒荷载设计值：g=1.2×3.8=4.6kN/m2活荷载设计值：q=1.4×2.5=3.5kN/m2合计：p=g+q=8.1kN/m2按弹性理论计算：g’=g+q/2=6.4kN/m2q’= q/2=1.8 kN/m2，2.2.2.7．B7板荷载计算恒荷载标准值：装修层 1.5kN/m2结构层（110mm厚钢筋混凝土楼板）0.11×25=2.8kN/m2小计 4.3kN/m2活荷载标准值：6大学学士学位论文展厅： 3.5kN/m2恒荷载设计值：g=1.2×4.3=5.2kN/m2活荷载设计值：q=1.4×3.5=4.9kN/m2合计：p=g+q=10.1kN/m2按弹性理论计算：g’=g+q/2=7.7kN/m2，q’= q/2=2.5 kN/m2，2.3弯矩计算（按弹性理论计算）双向板的弯矩计算如下：跨中最大弯矩为当内支座固定时，在g+q/2作用下的跨中弯矩值与内支座铰支时在q/2作用下的跨中弯矩值之和；支座最大弯矩为当内支座固定时，在g+q作用下的支座弯矩值。
7大学学士学位论文2.3.4．B4板内力计算l0x/l0y=3.9m/1.2m=3.2〉3应按单向板计算，力沿短向传递。
取一延米进行计算，可简化为一端简支，一端固端的单跨结构。
跨中弯矩m y = 1/14×(g+q) l0y2=1/14×9.5×1.22=0.98 kN.m/ m支座弯矩m y’ = 1/10×(g+q) l0y2=1/10×9.5×1.22=1.36 kN.m/ m8大学学士学位论文9大学学士学位论文102.3.8．支座内力计算B1-B2支座m y ’=12×(-11.77 kN.m/m-3.77 kN.m/m)= -7.77 kN.m/mB2-B3支座m y ’=12×(-3.77kN.m/m-11.32kN.m/m)= -7.55 kN.m/mB3-B4支座m y ’=12×(-11.32kN.m/m-1.36kN.m/m)=-6.34 kN.m/mB1-B5支座m x ’=12×(-14.87kN.m/m-11.75kN.m/m)= -13.31 kN.m/mB2-B6支座m x ’=12×(-2.66 kN.m/m-2.66 kN.m/m)= -2.66 kN.m/mB3-B5支座m x ’=12×(-13.37kN.m/m-11.74kN.m/m)= -12.56 kN.m/mB5-B6支座m y ’=12×(-8.79kN.m/m-3.64kN.m/m)= -6.22 kN.m/mB5-B5支座m x ’=12×(-11.74 kN.m/m-11.74 kN.m/m)= -11.74 kN.m/mB6-B6支座m x ’=12×(-2.66 kN.m/m-2.66 kN.m/m)= -2.66 kN.m/mB5-B7支座m x ’=12×(-11.74kN.m/m-12.49kN.m/m)= -12.12 kN.m/mB7-B7支座m x ’=12×(-12.49 kN.m/m-12.49 kN.m/m)= -12.49 kN.m/mB6-B7支座m y ’=12×(-3.64kN.m/m-8.73kN.m/m)= -6.19 kN.m/m2.4截面设计截面有效高度：假定选用φ8钢筋，则对于B1,B3,B5, B7板，l 0x 方向跨中截面的h 0x =90mm ；l 0y 方向跨中截面的h 0y =80mm ；支座截面h 0=90mm ；对于B2,B4,B6,板，l 0x 方向跨中截面的h 0x =60mm ；l 0y 方向跨中截面的h 0y =70mm ；支座截面h 0=70mm ；最小配筋率：因为%2.0%23.02101.145.0f f 45.0y t >=⨯=，故取ρsmin =0.23%，则对于A 、B 、E 、F 板A smin =0.23%×1000×110=253mm 2；对于C 、D 板，A smin =0.23%×1000×90=207mm 2。
材料：混凝土强度等级为C25；C f =11.9 t f =1.27梁内受力纵筋为HPB235钢筋；y f =2102.5 板的配筋计算为便于计算，近似取γ＝0.95，00.95s ymA h f =。
截面配筋计算结果及实际配筋见下表。
板配筋计算表支座配筋计算表采用分离式配筋，具体配筋详见结构施工图。
3 框架设计3.1 计算简图及梁柱线刚度3.1.1 确定框架计算简图框架的计算单元如图所示,取③轴上的一榀框架计算。
