皮带秤的工作原理
皮带秤的工作原理

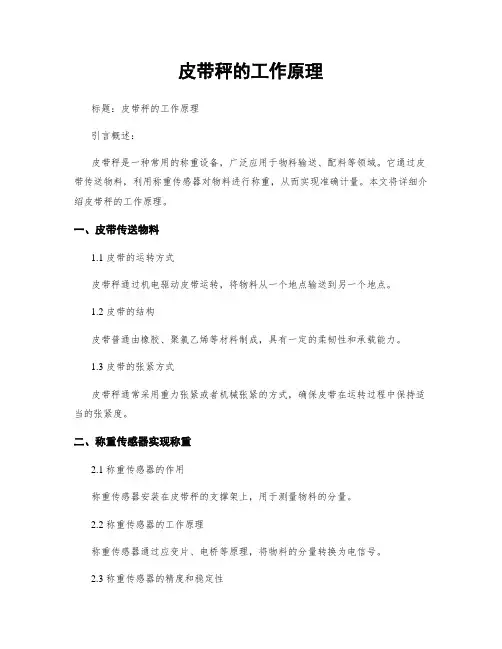

皮带秤的工作原理标题：皮带秤的工作原理引言概述：皮带秤是一种常用的称重设备，广泛应用于物料输送、配料等领域。
它通过皮带传送物料，利用称重传感器对物料进行称重，从而实现准确计量。
本文将详细介绍皮带秤的工作原理。
一、皮带传送物料1.1 皮带的运转方式皮带秤通过机电驱动皮带运转，将物料从一个地点输送到另一个地点。
1.2 皮带的结构皮带普通由橡胶、聚氯乙烯等材料制成，具有一定的柔韧性和承载能力。
1.3 皮带的张紧方式皮带秤通常采用重力张紧或者机械张紧的方式，确保皮带在运转过程中保持适当的张紧度。
二、称重传感器实现称重2.1 称重传感器的作用称重传感器安装在皮带秤的支撑架上，用于测量物料的分量。
2.2 称重传感器的工作原理称重传感器通过应变片、电桥等原理，将物料的分量转换为电信号。
2.3 称重传感器的精度和稳定性称重传感器的精度和稳定性对皮带秤的称重精度和长期稳定性有重要影响，通常需要定期校准和维护。
三、称重控制系统实现数据处理3.1 称重控制系统的组成称重控制系统由称重显示仪、控制器、PLC等组成，用于实现数据采集和控制。
3.2 称重控制系统的工作原理称重控制系统通过称重传感器采集的分量数据，进行数据处理和控制，实现对物料的准确计量和控制。
3.3 称重控制系统的应用范围称重控制系统广泛应用于物料配料、称重包装等领域，提高了生产效率和产品质量。
四、皮带秤的校准和维护4.1 皮带秤的校准方法皮带秤的校准通常通过静态校准和动态校准两种方式进行，确保称重精度。
4.2 皮带秤的维护定期检查皮带秤的皮带、传感器、控制系统等部件，保持设备的正常运转和长期稳定性。
4.3 皮带秤的故障排除及时发现和排除皮带秤的故障，确保设备的正常使用和生产。
五、皮带秤的应用领域5.1 物料输送领域皮带秤广泛应用于矿山、煤炭、建材等行业的物料输送系统，实现对物料的准确计量和控制。
5.2 配料领域在化工、食品等行业的配料系统中，皮带秤用于实现各种原料的准确称重和混合。
皮带秤的工作原理

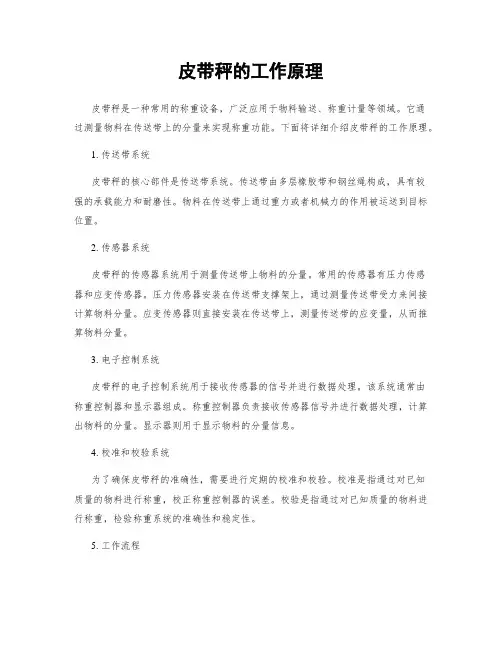

皮带秤的工作原理皮带秤是一种常用的称重设备，广泛应用于物料输送、称重计量等领域。
它通过测量物料在传送带上的分量来实现称重功能。
下面将详细介绍皮带秤的工作原理。
1. 传送带系统皮带秤的核心部件是传送带系统。
传送带由多层橡胶带和钢丝绳构成，具有较强的承载能力和耐磨性。
物料在传送带上通过重力或者机械力的作用被运送到目标位置。
2. 传感器系统皮带秤的传感器系统用于测量传送带上物料的分量。
常用的传感器有压力传感器和应变传感器。
压力传感器安装在传送带支撑架上，通过测量传送带受力来间接计算物料分量。
应变传感器则直接安装在传送带上，测量传送带的应变量，从而推算物料分量。
3. 电子控制系统皮带秤的电子控制系统用于接收传感器的信号并进行数据处理。
该系统通常由称重控制器和显示器组成。
称重控制器负责接收传感器信号并进行数据处理，计算出物料的分量。
显示器则用于显示物料的分量信息。
4. 校准和校验系统为了确保皮带秤的准确性，需要进行定期的校准和校验。
校准是指通过对已知质量的物料进行称重，校正称重控制器的误差。
校验是指通过对已知质量的物料进行称重，检验称重系统的准确性和稳定性。
5. 工作流程当物料被传送到皮带秤上时，传感器系统会感知到传送带的应变或者受力，并将信号传送给电子控制系统。
电子控制系统根据传感器信号进行数据处理，计算出物料的分量，并显示在显示器上。
同时，电子控制系统还可以将分量数据传输给其他设备，如计算机或者PLC系统，以实现数据的记录和处理。
6. 应用领域皮带秤广泛应用于煤矿、电力、化工、建材等行业。
在煤矿行业，皮带秤常用于煤炭的计量和运输。
在电力行业，皮带秤用于煤粉输送和燃煤发电的计量。
在化工行业，皮带秤用于化工原料的计量和输送。
在建材行业，皮带秤用于水泥、砂石等物料的计量和搬运。
总结：皮带秤是一种基于传送带系统的称重设备，通过传感器系统和电子控制系统实现对物料分量的测量和计量。
它具有准确性高、稳定性好、适合范围广等特点，在许多行业中得到广泛应用。
电子皮带秤工作原理
电子皮带秤工作原理
电子皮带秤是一种利用传感器和电子设备来测量物体重量的设备。
它的工作原理如下：
1. 传感器感应：电子皮带秤上装有一对负载传感器，通常是应变片或压力传感器。
当物体放置在皮带上经过传感器时，传感器会感应到物体的重量，产生相应的电信号。
2. 信号放大：传感器感应到的电信号会被放大，以增加其灵敏度和可测范围。
放大电路通常包括功率放大器和滤波器，可以抑制干扰信号。
3. 数字转换：放大后的电信号会转换为数字信号，以便处理和显示。
这个过程通过模数转换器（ADC）来完成，将连续的
电压信号转换成离散的数字值。
4. 重量计算：根据传感器感应到的重量信号和设定的标度，电子皮带秤会计算出物体的实际重量。
计算方法通常是将传感器输出的数字值与标度的校准系数相乘，得到最终的重量数值。
5. 显示和输出：重量数值可以通过液晶显示屏或数码显示器显示出来。
同时，电子皮带秤还可以将重量数据输出到其他设备或系统，以便进一步处理和存储。
需要注意的是，以上工作原理是一个简化的描述，实际的电子皮带秤可能还包括其他的功能和设计，以满足特定的应用需求。
皮带秤的工作原理

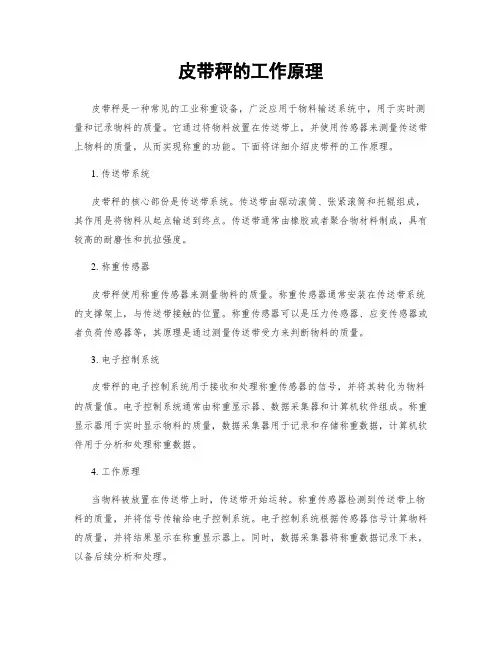

皮带秤的工作原理皮带秤是一种常见的工业称重设备，广泛应用于物料输送系统中，用于实时测量和记录物料的质量。
它通过将物料放置在传送带上，并使用传感器来测量传送带上物料的质量，从而实现称重的功能。
下面将详细介绍皮带秤的工作原理。
1. 传送带系统皮带秤的核心部份是传送带系统。
传送带由驱动滚筒、张紧滚筒和托辊组成，其作用是将物料从起点输送到终点。
传送带通常由橡胶或者聚合物材料制成，具有较高的耐磨性和抗拉强度。
2. 称重传感器皮带秤使用称重传感器来测量物料的质量。
称重传感器通常安装在传送带系统的支撑架上，与传送带接触的位置。
称重传感器可以是压力传感器、应变传感器或者负荷传感器等，其原理是通过测量传送带受力来判断物料的质量。
3. 电子控制系统皮带秤的电子控制系统用于接收和处理称重传感器的信号，并将其转化为物料的质量值。
电子控制系统通常由称重显示器、数据采集器和计算机软件组成。
称重显示器用于实时显示物料的质量，数据采集器用于记录和存储称重数据，计算机软件用于分析和处理称重数据。
4. 工作原理当物料被放置在传送带上时，传送带开始运转。
称重传感器检测到传送带上物料的质量，并将信号传输给电子控制系统。
电子控制系统根据传感器信号计算物料的质量，并将结果显示在称重显示器上。
同时，数据采集器将称重数据记录下来，以备后续分析和处理。
5. 校准和精度为了确保皮带秤的准确性，需要进行定期的校准。
校准过程涉及使用已知质量的物料进行比较，并调整称重传感器的灵敏度。
此外，皮带秤的精度还受到传送带的速度、物料流量和环境条件等因素的影响。
因此，在使用皮带秤时，需要根据具体情况进行合理的调整和控制，以提高测量的精度和准确性。
总结：皮带秤是一种通过测量传送带上物料的质量来实现称重的设备。
它由传送带系统、称重传感器和电子控制系统组成。
传送带系统用于输送物料，称重传感器用于测量物料的质量，电子控制系统用于接收和处理传感器信号，并将结果显示和记录下来。
皮带秤的工作原理
皮带秤的工作原理皮带秤是一种常用的称重设备，广泛应用于物料输送系统中，用于对物料进行连续计量。
它的工作原理基于重力平衡和力的传递。
1. 结构组成皮带秤主要由皮带输送机、称重传感器、控制系统和显示器组成。
- 皮带输送机：由驱动装置、输送带、支承装置等组成，用于将物料从起点输送到终点。
- 称重传感器：安装在皮带输送机上，用于测量物料的分量。
- 控制系统：接收称重传感器的信号，对物料的分量进行处理和控制。
- 显示器：用于显示物料的分量。
2. 工作原理皮带秤的工作原理可以分为以下几个步骤：- 步骤1：物料装载物料从起点被装载到皮带输送机上，开始被输送到终点。
- 步骤2：分量测量当物料经过称重传感器时，传感器会感知到物料的分量，并将分量信号传送给控制系统。
- 步骤3：信号处理控制系统接收到称重传感器传来的信号后，会进行信号处理。
这个过程包括校准、滤波和数据处理等。
校准是为了保证称重传感器的准确性，滤波是为了去除噪声干扰，数据处理是为了得到物料的准确分量。
- 步骤4：控制输出控制系统根据信号处理结果，对物料的分量进行控制输出。
可以根据需要进行数据记录、报警、控制信号发送等操作。
- 步骤5：显示结果控制系统将物料的分量信息发送给显示器，显示器将分量结果以数字或者图形的形式展示出来。
3. 特点与优势皮带秤具有以下特点和优势：- 连续计量：皮带秤能够对物料进行连续计量，适合于物料输送过程中的实时分量监测。
- 高精度：通过精确的称重传感器和信号处理，皮带秤能够实现较高的称重精度。
- 大量计量：皮带秤适合于大量物料的计量，可以满足高产量的生产需求。
- 自动化控制：皮带秤可以与控制系统进行联动，实现自动化的物料计量和控制。
- 数据记录与分析：皮带秤可以记录物料的分量信息，并进行数据分析，匡助企业进行生产管理和优化。
总结：皮带秤是一种基于重力平衡和力的传递原理的连续计量设备。
它由皮带输送机、称重传感器、控制系统和显示器组成。
皮带秤的工作原理

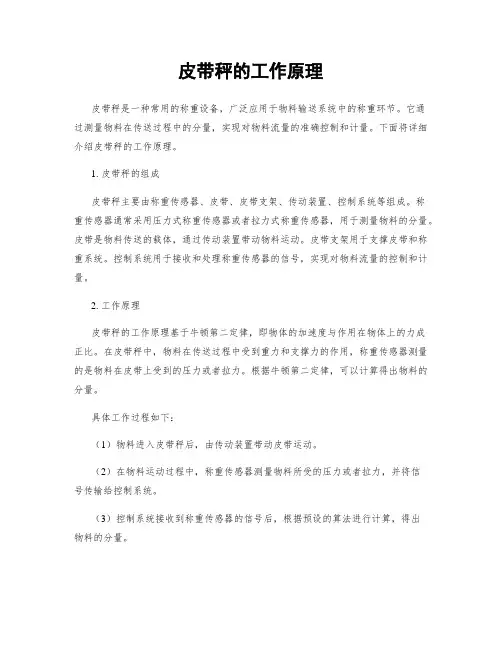

皮带秤的工作原理皮带秤是一种常用的称重设备，广泛应用于物料输送系统中的称重环节。
它通过测量物料在传送过程中的分量，实现对物料流量的准确控制和计量。
下面将详细介绍皮带秤的工作原理。
1. 皮带秤的组成皮带秤主要由称重传感器、皮带、皮带支架、传动装置、控制系统等组成。
称重传感器通常采用压力式称重传感器或者拉力式称重传感器，用于测量物料的分量。
皮带是物料传送的载体，通过传动装置带动物料运动。
皮带支架用于支撑皮带和称重系统。
控制系统用于接收和处理称重传感器的信号，实现对物料流量的控制和计量。
2. 工作原理皮带秤的工作原理基于牛顿第二定律，即物体的加速度与作用在物体上的力成正比。
在皮带秤中，物料在传送过程中受到重力和支撑力的作用，称重传感器测量的是物料在皮带上受到的压力或者拉力。
根据牛顿第二定律，可以计算得出物料的分量。
具体工作过程如下：（1）物料进入皮带秤后，由传动装置带动皮带运动。
（2）在物料运动过程中，称重传感器测量物料所受的压力或者拉力，并将信号传输给控制系统。
（3）控制系统接收到称重传感器的信号后，根据预设的算法进行计算，得出物料的分量。
（4）控制系统根据测量得到的分量，调整传动装置的运行速度，以控制物料的流量。
（5）控制系统还可以将测量得到的分量数据传输给上位机或者显示屏，实现数据的记录和显示。
3. 工作特点皮带秤具有以下工作特点：（1）高精度：皮带秤采用称重传感器测量物料的分量，具有较高的测量精度，可以满足对物料流量的精确控制和计量需求。
（2）广泛适合：皮带秤适合于各种物料的称重，如煤炭、矿石、水泥、化肥等。
同时，它可以适应不同的工作环境和工艺要求。
（3）连续工作：皮带秤可以实现连续的物料输送和称重，适合于需要连续生产和计量的场合。
（4）自动化控制：皮带秤通常与控制系统相结合，可以实现自动化控制和数据管理，提高生产效率和管理水平。
4. 应用领域皮带秤广泛应用于矿山、电力、冶金、化工、建材等行业的物料输送系统中。
皮带秤的工作原理
皮带秤的工作原理皮带秤是一种常用于工业生产和物流领域的重量测量设备，它通过测量物料在传送带上的重量来实现重量的计量。
皮带秤通常由传送带、称重传感器、控制系统和显示设备等组成。
1. 传送带：皮带秤的传送带通常由橡胶或金属材料制成，具有一定的宽度和长度。
物料在生产过程中通过传送带进行运输，传送带的移动速度和方向可以通过控制系统进行调节。
2. 称重传感器：皮带秤的称重传感器通常安装在传送带的支撑架上，用于测量物料在传送带上的重量。
称重传感器一般采用应变片或压力传感器等技术原理，当物料通过传送带时，传感器会受到物料的重力作用而发生变形，通过测量变形的程度可以计算出物料的重量。
3. 控制系统：皮带秤的控制系统用于控制传送带的运行速度和方向，并接收称重传感器传来的重量数据。
控制系统一般由微处理器、电子元件和软件组成，它可以根据设定的参数实时监测和调节传送带的运行状态，确保测量的准确性。
4. 显示设备：皮带秤的显示设备用于显示测量到的重量数据。
显示设备通常采用液晶显示屏或数码管等形式，可以直观地显示物料的重量。
同时，显示设备也可以提供其他相关信息，如累计重量、流量等。
皮带秤的工作原理可以简单概括为：物料通过传送带运输时，称重传感器测量物料的重量，并将重量数据传输给控制系统。
控制系统根据设定的参数控制传送带的运行速度和方向，并将测量到的重量数据显示在显示设备上。
通过这样的工作原理，可以实现对物料重量的准确测量和计量。
皮带秤的工作原理使其在工业生产和物流领域具有广泛的应用。
它可以用于物料的称重、计量和监测，帮助企业实现生产过程的自动化和精确控制。
同时，皮带秤还可以与其他设备和系统进行联动，实现自动化生产线的高效运行。
总之，皮带秤通过测量物料在传送带上的重量来实现重量的计量。
它由传送带、称重传感器、控制系统和显示设备等组成，通过控制传送带的运行速度和方向，并测量物料的重量来实现准确的重量测量和计量。
皮带秤的工作原理使其成为工业生产和物流领域不可或缺的重要设备。
皮带称重原理
皮带称重原理皮带称重原理是指通过测量皮带的张力变化，来计算物料在皮带上的重量。
这种称重方式广泛应用于各种物料输送、存储系统中，特别是在矿山、港口、物流等领域。
1. 皮带称重原理的基本原理皮带称重原理是基于牛顿第二定律，即力等于质量乘以加速度的原理。
在皮带传输过程中，物料的重量是作用在皮带上的外力，同时皮带传动过程中存在一定的加速度，通过测量皮带的张力变化可以计算出物料的重量。
2. 皮带称重的工作原理皮带称重系统一般由传感器、控制系统、计算机等组成。
传感器用来测量皮带的张力变化，将数据传输给控制系统，控制系统通过算法计算物料的重量，并将结果传输给计算机进行数据处理和分析。
3. 皮带称重的优点与传统的称重方式相比，皮带称重具有以下优点：- 适用于大量物料的连续计量和计量自动化- 在散装物料输送过程中不会对物料造成破坏或损伤- 适用于不同尺寸、不同形状、不同密度的物料计量- 可以实现在线实时计量，提高生产效率和管理水平4. 皮带称重的应用场景皮带称重适用于各种物料的输送、存储系统，特别是以下领域：- 矿山行业：用于矿石、煤炭、石油等物料的称重- 港口行业：用于船舶装卸、堆料场等环节的称重- 物流行业：用于物流配送、计量等环节的称重5. 皮带称重的发展趋势随着科技的不断发展，皮带称重技术也在不断创新和完善。
未来的发展趋势主要包括以下几点：- 精度和稳定性的不断提高，尤其是在高速和大容量场合的应用- 发展更为智能化的控制系统和计算机软件，实现数据实时监测和远程控制- 将皮带称重技术与人工智能、大数据等技术相结合，实现更为精准的计量和预测。
综上所述，皮带称重技术是一种广泛应用于各种物料输送、存储系统中的称重方式。
它的工作原理简单，优点突出，应用领域广泛。
未来随着技术的不断发展，皮带称重技术将更加智能化、精确化和高效化。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
皮带秤的工作原理
计量系统主要由秤架、称重传感器、供桥箱、称重控制显示器等部分组成，并可根据用户的需要配置打印机、微机管理系统等设备。
秤架由两个传感器悬挂着,当皮带上物料通过秤架上方时,•物料重量过托辊压在传感器上,传感器输出信号和物料重量成正比。
将它折算成单位皮带长度上的物料平均重量Gi（千克/米）。
同时速度传感器测出当时的皮带运行速度Vi（米/秒），由此算出当时皮带上物料的瞬时流量（千克/秒）。
将它累加起来，构成总的物料输送量M。
其表达式如下：
M=∑Gi×Vi
••••但在实际称量中,皮带及秤架因有自重需要扣除,所以实际的运算公式应改为：
M=∑K×(Gi-Z)×Vi
••••式中Z为动态零点值,即皮带和秤架的动态皮重；Gi为秤架上物料毛重(含秤架、托辊、皮带及物料)；( Gi -Z)为物料净重；Vi 为皮带速度；K为量程系数(它是一个单位变换系数•),在称重仪中微电脑每秒钟计算物料瞬时流量一次,•然后将它们逐次累加起来。
称重传感器采用应变式称重传感器。
•交流电源通过接线盒内的二级精密稳压器给两个传感器供电,传感器输出的称重信号送到称重仪。
速度传感器发出频率与皮带速度成正比的脉冲,直接送入称重仪表。
动态零点值的求取：皮带在运行过程中，皮带薄厚不均匀，加上皮带抖动影响，使秤架皮重随时变化，因此通常采用空皮带运转一周的平均值作为零点值。
动态零点值的求取过程叫调零，调零可由人按键通知微电脑，由程序自动完成。
调零也可自动进行，它是由微电脑通过对输入信号的判断，当皮带上没有物料时，自动进行调零。
量程系数值的求取：量程系数值关系到称量值的准确度，为保证称量结果准确，必须对皮带秤进行标定，以取得正确的量程系数值。
通常是以一定数量的标准物料或标准砝码对皮带秤进行标定。
实物标定量程的过程是：首先要使标准物料通过皮带秤，然后用键盘输入通过的标准物料重量值，再由微电脑程序计算出量程系数值,上述方法称为实物标定。
当条件不具备时，也可用挂码标定。
挂码标定是在秤架上放一定重量的砝码来代替皮带上的物料，经过一定时间后，微电脑程序计算出量程系数值。
称量长度（L）的物理含义是：物料通过皮带秤时，对称量产生等效
影响的那一段长度。
相当于物料在该段长度的区域时，其重量全部传递给了称重传感器（及支点）；而当物料在该段长度的区域之外时，称重传感器（及支点）未受物料的重力作用。
对于输送机式承载器皮带秤，在其正程皮带上的物料之全部重量都通过传力机构传递给了称重传感器（及支点），因此称量长度就等于其头尾轮中心距。
对于称量台式承载器皮带秤，物料从进入后秤端托辊直到离开前秤端托辊的过程中，称重传感器都会受到物料重量的作用；甚至在两秤端托辊之前后各3~5个托辊间距内的皮带跳动和张力变化都会对传感器产生影响，因此这一区段被叫做称重域。
但物料并非在称重域内任何位置把其重量完全传递给了传感器，当物料还没到达第一个称重托辊之前或已驶离最末一个称重托辊之后，物料重量是由称重托辊与秤端托辊共同承受的，而秤端托辊受到的力并不传递给传感器（及支点）。
称量长度与称重域不是同一个概念，而是指物料在皮带秤的该段长度内把重量全部传递给了传感器，因此也被叫做等效称量段。
OIML R50对于称量台式承载器皮带秤的称量长度的描述是：“对于多托辊皮带秤，是称量台两端称重托辊的距离L0加上该托辊与相邻秤端托辊的距离La 和Lb的各一半；对于单托辊皮带秤，其称量长度为前后两秤端托辊距离L1的一半。
” 事实上不难推导出更为简明的统一表达式：“前、后两秤端托辊的距离与最前、最后两称重托辊的距离（对于单托辊皮带秤L0= 0）之和的一半，即 1/2 （L1+L0）。
” 注：L= 1/2 La+L0+ 1/2 Lb = 1/2 La+ 1/2 L0+ 1/2 L0+ 1/2 Lb = 1/2 （La+L0+Lb）+ 1/2 L0 = 1/2 （L1+L0）。
