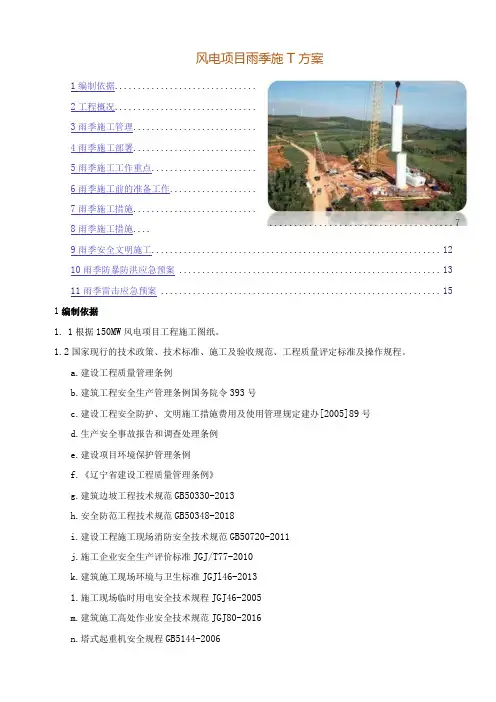

风电项目雨季施工方案
风电项目雨季施T方案1编制依据...............................2工程概况...............................3雨季施工管理...........................4雨季施工部署...........................5雨季施工工作重点.......................6雨季施工前的准备工作...................7雨季施工措施...........................8雨季施工措施....9雨季安全文明施工 (12)10雨季防暴防洪应急预案 (13)11雨季雷击应急预案 (15)1编制依据1.1根据150MW风电项目工程施工图纸。
1.2国家现行的技术政策、技术标准、施工及验收规范、工程质量评定标准及操作规程。
a.建设工程质量管理条例b.建筑工程安全生产管理条例国务院令393号c.建设工程安全防护、文明施工措施费用及使用管理规定建办[2005]89号d.生产安全事故报告和调查处理条例e.建设项目环境保护管理条例f.《辽宁省建设工程质量管理条例》g.建筑边坡工程技术规范GB50330-2013h.安全防范工程技术规范GB50348-2018i.建设工程施工现场消防安全技术规范GB50720-2011j.施工企业安全生产评价标准JGJ/T77-2010k.建筑施工现场环境与卫生标准JGJl46-20131.施工现场临时用电安全技术规程JGJ46-2005m.建筑施工高处作业安全技术规范JGJ80-2016n.塔式起重机安全规程GB5144-2006o.气象记录。
2工程概况2.1工程描述三峡能源城市的接文镇、马风镇、析木镇、王石镇、岔沟镇境内，属内陆山地风电场，场址中心距沈阳市约120km,距离鞍山市约45km,距离海城市约25km。
风场范围为不规则多边形，南北约30km,东西约20km,风场面积约GOOkn?,海拔高度60〜620m。
宁夏吴忠市2024高三冲刺(高考物理)统编版(五四制)测试(强化卷)完整试卷
宁夏吴忠市2024高三冲刺（高考物理）统编版（五四制）测试(强化卷)完整试卷一、单项选择题（本题包含8小题，每小题4分，共32分。
在每小题给出的四个选项中，只有一项是符合题目要求的）(共8题)第(1)题明代宋应星在《天工开物》一书中描述了测量弓力的方法：“以足踏弦就地，秤钧搭挂弓腰，弦满之时，推移秤锤所压，则知多少。
”如图所示，假设弓满时，弓弦弯曲的夹角为，秤钩与弦之间的摩擦不计，弓弦的拉力即弓力，满弓时秤钩的拉力大小为，则下列说法正确的是（ ）A．F一定，越小，弓力越大B．一定，弓力越大，越小C．弓力一定，越大，越大D．一定，越大，弓力越大第(2)题在存放放射性元素时，若把放射性元素①置于大量水中；②密封于铅盒中；③与轻核元素结合成化合物．则A．措施①可减缓放射性元素衰变B．措施②可减缓放射性元素衰变C．措施③可减缓放射性元素衰变D．上述措施均无法减缓放射性元素衰变第(3)题如图，一圆形闭合铜环由高处从静止开始下落，穿过一根竖直悬挂的条形磁铁，铜环的中心轴线与条形磁铁的中轴始终保持重合，若取磁铁中心O为坐标原点，建立竖直向下正方向的x轴，则图乙中最能正确反映环中感应电流i随环心位置坐标x变化的关系图像是（）A．B．C．D．第(4)题如图所示，国内首台海上风电机组在三峡集团福建福清兴化湾二期海上风电场成功并网发电，是目前我国自主研发的单机容量亚太地区最大、全球第二大的海上风电机组。
若已知该风力发电机的年均输出功率为设计功率的55%，每户家庭月均耗电，则一台发电机可供大约多少户用电（ ）A．5000B．1万C．2万D．4万第(5)题关于第二类永动机，下列说法中正确的是( )A．它既不违反热力学第一定律，也不违反热力学第二定律B．它既违反了热力学第一定律，也违反了热力学第二定律C．它不违反热力学第一定律，但违反热力学第二定律D．它只违反热力学第一定律，不违反热力学第二定律第(6)题水上乐园的冲浪池示意图如图所示，波浪从深水区向浅水区传播。
2018年风电行业事故锦集
8．2018年6月9日，国电龙源贵州风力发电有限公 司梅花山风电场发生人身伤亡事故，死亡1人。新 疆金风科技股份有限公司梅花山项目部在国电龙 源贵州风力发电有限公司梅花山风电场开展风机 定检工作时，新疆金风科技股份有限公司分包单 位九江虹能电力建设有限公司新能源分公司1名检 修人员在风机第三层平台进行塔筒法兰螺栓力矩 校验过程中，发生高处坠落，造成1人死亡。
安全警语：聪明人把安全放首位，糊涂者把安全置脑后。
10、人员进行风电机组塔筒外壁、出机舱作业、建筑物外墙粉刷，维修用吊 篮上工作，必须采用双安全绳保险，安全绳必须栓在专用挂钩或牢固的构件 上。塔底或建筑物下方必须有人监护，至少有两组人员采用缆绳对吊物（或 人）进行有效控制。 11、维修风电机组用的吊篮，必须配置制动器、行程限位、安全锁等安全保 护装置，吊篮平台的底板必须有防滑措施，起重用钢丝绳必须以一主一备配 置，严禁超额定载荷使用吊篮。应定期对制动器、安全锁、行程限位等装置 进行检查和测试，钢丝绳的保养、维护、安装、检验和报废应符合国家有关 标准。
安全警语：安全知识要知道，劳保用品要戴好；上班 工作多留神，平平安安最开心。
2、大唐集团所属青岛海西风电项目发生一起触电 死亡事故 2017年3月10日，北京唐浩电力工程技术研究有限 公司的分包单位河北光远电力实业有限公司作业 人员，在大唐集团所属青岛海西风电项目中，进 行带电线路旁搭设跨越架，在传递钢管时，钢管 顶端靠近带电导线，导致触电，造成1人死亡。
安全警语 ：安全生产牢牢记，生命不能当儿戏 4、华电福新乳山风电场“7˙6”高空坠亡事故 国家能源局山东能监办近日通报华电山东乳山新 能源公司“7.6”高空坠落事故。2017年7月6日16 时30分左右，华电福新能源乳山风电场,进行A20 风机风速风向仪更换作业时，某某公司的外委维 护人员未按要求正确使用安全滑扣，发生高空坠 落，造成1人死亡。
1江苏响水近海风电场项目工程建设安全生产管理办法试行
XSGS-G2-AQ-01-2015江苏响水近海风电场项目工程建设安全生产管理办法（试行）2015- 发布 2015- 实施响水长江风力发电有限公司发布Xiangshui Yangtze Wind Power Generation Co., Ltd江苏响水近海风电场项目工程建设安全生产管理办法（试行）第一章总则第一条为加强江苏响水近海风电场项目（以下简称本项目）工程建设安全生产管理工作，防止和减少安全事故，最大限度地减少事故损失，保障人身、设备设施的安全，实现本质安全型企业建设目标，制定本管理办法。
第二条本办法适用于本项目工程建设安全生产管理工作。
第三条本项目工程建设安全生产实行响水长江风力发电有限公司（建设单位）、江苏响水近海风电场项目安全生产委员会（以下简称本项目安委会）、监理单位、施工单位及施工作业队伍的管理体制。
第二章职责第四条建设单位安全职责（一）应建立落实项目的安全生产组织机构，及时成立本项目的安全生产委员会，负责本项目安全生产的监督管理和实施指导。
督促各参建单位成立各自的安全生产管理机构，明确安全负责人和安全管理人员。
（二）应建立健全本项目各安全生产管理制度，落实本项目的安全生产责任制，认真贯彻执行国家有关安全生产的方针、政策、法令、法规和上级有关规定。
（三）必须设置专职安全管理机构和专职安全管理人员，负责组织、协调、管理工程建设中的安全文明施工。
（四）在招标文件中，必须提出明确的施工资质等级和安全施工要求，并严格审查施工单位的安全资质。
参加审查施工单位施工组织设计中的安全措施，并督促执行。
（五）负责向施工单位提供符合电力建设安全工作规程所规定的安全施工基础条件，协助施工单位按工程建设程序施工，协调解决各施工单位在交叉作业中存在的安全施工问题。
（六）负责组织工程建设施工过程的安全大检查，监督检查施工单位的安全生产状况，及时消除安全事故隐患，对安全文明施工失控的施工单位，有权责令其停工整顿。

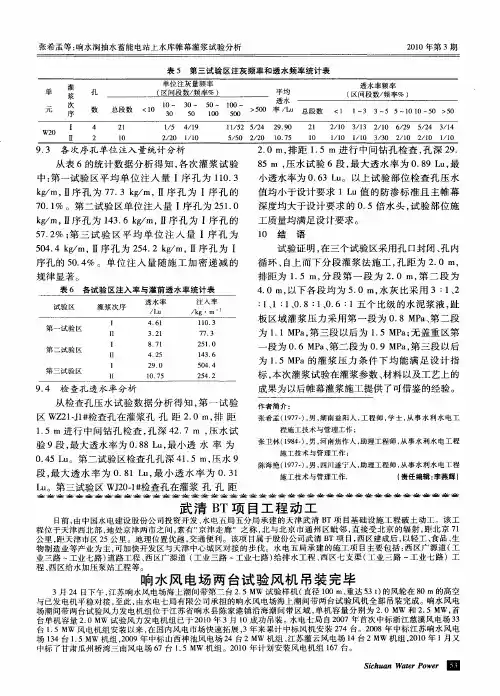

响水风电场两台试验风机吊装完毕
验 ９段 ， 大透 水率 为 ０ ８ ｕ最 小 透 水 率 为 最 ．８Ｌ ，
Ｏ４ ｕ ．５ Ｌ 。第 二试 验 区检查 孔孔 深 ４ ． 压 水 ９ １ ５ｍ，
段 ， 大 透 水 率 为 ０ ８ ｕ 最 小 透 水 率 为 ０ ３ 最 ． １Ｌ ， ．１ Ｌ 。第 三试 验 区 ｗＪ０１检查 孔 在灌浆 孔 孔 距 ｕ ２ ．＃
ｋ／ Ⅱ序 孔 为 ７ ． ｇｍ， ｇｍ， ７ ３ｋ／ Ⅱ序 孔 为 Ｉ序 孑 的 Ｌ ７ ．％ 。第 二 试 验 区单 位 注入 量 Ｉ序孔 为 ２ １０ ０１ ５ ． ｋ／ Ⅱ序 孔 为 １３６ｋ／ Ⅱ序 孔 为 Ｉ序 孔 的 ｇｍ， ４ ． ｇｍ，
５ ． ％ ； 三 试 验 区 平 均 单 位 注 入 量 Ｉ序 孔 为 ７２ 第
一
段 为 ０ ６ＭＰ 、 二 段为 ０ ９ＭＰ ， 三 段 以后 ． ａ 第 ． ａ 第
为 １ ５ＭＰ ． ａ的 灌 浆 压 力 条 件 下 均 能 满 足 设 计 指 标 ， 次灌 浆试 验在 灌浆参 数 、 本 材料 以及 工艺 上 的
９ ４ 检 查孔透 水 率分析 ．
成 果 为 以后 帷幕 灌浆 施工 提供 了可 借鉴 的经验 。
张希孟等 ： 响水涧抽水蓄能 电站上水库 帷幕灌浆 试验分析
２１ ０ ０年第 ３期
９ ３ 各 次序 孔单 位 注入 量 统计 分析 ． 从 表 ６的统 计数 据 分 析 得 知 ， 次 灌 浆 试 验 各 中： 第一 试验 区平 均 单 位 注入 量 Ｉ序 孔 为 １ ０ ３ １ ．
２ ０ ｍ， 距 １ ５ ｍ进 行 中 间钻 孔 检查 ， 深 ２ ． ． 排 ． 孔 ９ ８ ， 水 试验 ６段 ， 大 透水 率 为 ０ ８ ｕ 最 ５ｍ 压 最 ． ９Ｌ ， 小透 水率 为 ０ ６ ｕ 以上试 验 部 位 检 查孔 压 水 ． ３Ｌ 。
江苏响水近海风电场220kV海上升压站建造及安装工程-施工组织设计
七、施工组织设计第一章编制依据及说明1.1 编制依据（1）《江苏响水近海风电场项目海上升压站初步设计报告》（2）《江苏响水近海风电场220KV海上升压站建造及安装工程招标文件》，招标编号：TGT-XNY-JA201501D。
（3）《江苏响水近海风电场220kV海上升压站建造及安装工程澄清补遗文件01》1.2 编制说明（1）本总体施工组织设计针对的工作范围包括海上升压站上部组块的结构制造和安装（包括上部组块的整体运输、现场吊装）、舾装施工、电气施工（包括上部组块的接地、照明及电缆桥架施工）、消防灭火系统及给排水系统安装、通风空调系统安装等。
（2）施工中需要改变原设计或原施工方案的地方须按规定办理报批手续，经批准后方可执行，修改后的设计和施工方案作为本施工组织设计的组成部份。
第二章工程概况2.1 概述响水近海风电场项目概况：江苏响水近海风电场项目位于响水县灌东盐场、三圩盐场外侧海域，风电场离岸距离约10km（指风电场中心与岸线最近点的直线距离），沿海岸线方向长约18km，垂直于海岸线方向宽约2.5-5.5km，涉海面积34.7km2，场区水深8-12m（平均海平面起算）。
本合同标段拟建设风电场配套建设一座220kV海上升压站，其中具体工作包含上部组块的整体运输、现场吊装。
及舾装施工、电气施工（包括上部组块的接地、照明及电缆桥架施工）、消防灭火系统及给排水系统安装、通风空调系统安装等相关工作。
(1) 海上升压站平台上部组块总体布置220kV海上升压站主体平面尺寸约为23m×28m，高24.8m，平台顶高程31.0m（北京1985高程系，以下余同），为一整体式钢平台，上部组块总重约2050t。
主要材料材质为DH36 、Q235B。
一层平台最大平面尺寸约为23.0m×28.0m，层高为6m，平台面高程为11.0m。
一层布置进出线电缆、事故油罐和楼梯间，该层兼作电缆层；二层平台最大平面尺寸约为30.3m×31.5m，层高为5.5m，平台面高程为17.0m。
海上升压站
海上升压站
作为海上风电场的电能汇集中心，海上升压站是其中输
变电的关键设施，同时是整个海上风电场成败的关键。
海上
升压站电气设备如果出现问题，小则一条回路上的风力机停运，严重时整个风电场将瘫痪。
风电场主要的能量传递和转换设备是变压器。
风力发电机出口侧的低电压（690～900伏不等，随型号不同有差异），
经内部的升压单元升至35千伏，由35千伏海缆将能量送至海上升压站，再升至220千伏后，向陆地输送。
这样一系列的升压过程可以有效地减少能量于传输过程中在电缆上的损耗。
▲位于响水风电场的亚洲首座220千伏海上升压站，建成时是亚洲最大的海上升压站。
先整体建造，再整体吊装为了使整个风电场区的集电线路长度最短、线路输电损失最小，海上升压站需布置在风电场中央以及靠近陆地的地方。
如果风电场靠近自然保护区等特殊地带，海上升压站位置及送出海缆的走向都要进行调整。
由于海上升压站比较复杂，总重量很大，一般采用在陆地上整体建造，再由工程船运到海上一体化安装的操作模式。
以响水海上风电场的海上升压站为例，上部平台分4层，主体平面尺寸约25米×28米，高约25米，总重约2000吨。
无人值守的升压站响水海上升压站采用无人值守方式运行，由陆上的集控中心对海上风电场远程实时集控及各类数据的统一管理。
海上升压站平台上的各个设备室均采用了暖通系统，用通风空调将各个室内压力保持在大于1个大气压（微正压），防止海上的潮湿空气流进。
海上升压站自动消防系统采用高压细水雾灭火系统，利用纯水作为灭火介质，采用特殊的喷头，能向保护对象或空间
喷放细水雾，扑灭或控制火灾，具有高效、经济、适用范围广等特点。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
三峡响水陆上风电场集电8线113#箱变低压侧电缆短路故障
分析
简祖瑞，吴赛虎，刘安，卞兆冬，韩云科，孟楷金
（中国三峡新能源江浙公司盐城 224000）
摘要：目前国内风电场箱式变压器主要接法多数均为Dyn接线，江苏响水陆上风电场箱式变压器采用该接法后，因箱变地处沿海滩涂区域，常因施工开发原因，导致箱变低压侧至风机进线处电缆被挖坏引发短路故障，笔者针对现场故障后箱变现象分析发生的原因，仅供同行参考。
关健词：风电场；箱式变压器；电缆短路；
一、运行方式
响德2W38线路运行，1#主变运行，2#主变运行（中性点接地），3#主变运行（中性点接地），220KV Ⅰ段母线和220KV Ⅱ段母线经220kV母线分段开关2600 联络运行，35KV母线分段运行，35KVⅠ段母线所属集电线路开关301、306、304、302、303运行；35KVⅡ段母线集电线路开关305、307、310、308、309运行；35KVⅠ段母线场用变高压侧351开关运行；35KV Ⅱ段母线场用变高压侧352开关运行；场内风机、箱变运行。
主接线图
二、故障现象
2016年11月14日天气阴，响水风电场出力约13MW，07时23响水8线113#风机停机，监控后台报”电网故障”约5秒后，113#单台通讯中断。
查看主监控响水8线线路开关308
正常合位，电流电压正常；继保室故障录波装置未有异常现象记录。
三、处理过程
1、运维人员对响水8线113#风机检查，发现风机变频器、机舱、轮毂内设备、通讯交换机均己失电，初步分析可能是箱变低压侧至风机供电中断，通讯交换机失电导致113#风机单台通讯中断。
2、运维人员检查风机与箱变供电回路，发现113#箱变高低压侧开关现场己跳闸，后运维人员将113#箱变由热备用转至检修状态；在308线路停电前提下，对113#箱变各设备室进行全面检查，后发现箱变高压侧负荷开关室B相熔断器熔断、A相熔断器和C相熔断器正常；变压器本体压力释放阀弹起；低压侧690V浪涌保护器a相、b相烧坏；低压侧690V刀熔开关a相、b相损坏；低压侧至风机的a相、b相、c相外观检查未发现异常，但对其测试绝缘时发现ab相间绝缘不合格，c相对地绝缘正常。
（一）低压侧浪涌保护器（二）、箱变本体压力释放阀弹起
3、运维人员检查现场发现风机与箱变电缆敷设区域有明显挖机施工痕迹，后挖开地埋电缆，仔细对敷设的地缆进行外观检查，发现位于鱼塘施工处地埋电缆层a相、b相有明显挖破的迹象。
4、运维人员根据上述检查情况，初步判断此次箱变跳闸原因主要是箱变低压侧至风机间地埋电缆被施工挖机铲破损坏引发电缆短路所致。
5、运维人员现场更换箱变低压侧至风机间690V电缆，对更换后电缆进行绝缘测量，并对箱变进行相关试验工作，试验中发现箱变色谱试验检测不合格；经山东泰开箱变厂家建议，将其返厂检修，返厂后更换其铁芯及绕组，并通过现场验收试验，完成箱变安装等工作后，对箱变进行直阻、绝缘、耐压相关试验，恢复受电。
（一）故障后变压器色谱分析结果（二）施工导致的电缆被破坏现场
（三）箱变变压器返修（四）更换690V电缆
四、原因分析
箱变接线图
1、根据响水陆上风电场以往跳闸情况，只出现过集电线路地埋电缆单相被施工破坏情况，本次出现两相同时被损坏的案例，说明挖铲破坏力度程度跟以往相比较严重，直接导致电缆内部位于线芯的绝缘层被损坏，直接破坏了电缆内部a相、b相线芯引发两相短路。
2、根据山东泰开箱变变压器特点，接线组别为Dyn11,高压侧为角型，低压侧为星型，这种接线下，无论低压侧是否接地，低压侧星型发生ab相短路时，高压侧中对于低压侧短路两相的超前相IB相电流约为IA或IC的2倍。
即高压侧B相故障时电流最大，其分析结果与现场检查的情况高压侧B相熔断器熔断是一致的，即低压侧ab相短路时，高压侧B相出现大故障电流时，B相熔断器先达到熔断电流值先行熔断，顶针弹出后跳开箱变开关。
根据低压侧690V电缆绝缘测试检查结果a相、b相电缆被破坏，其测试结果和箱变低压侧检查的690V浪涌保护器a相、b相烧坏，690V刀熔开关a相、b相损坏均保持一致，符合低压侧电缆两相短路实际情况。
如图低压侧短路时相量分析所示。
Dy11变压器低压侧ab短路时相量图
五、预防措施
（1）加强培训学习，努力提高运行人员的故障诊断能力和处理能力。
如有计划的安排相关继电保护的培训、积极开展故障预想等工作。
（2）加强运行人员对现场的巡视检查，后期箱变周边有施工事项，应及时做好告知提醒工作。
参考文献
【1】国家电网公司继电保护培训教材上册国家电力调度通信中心编著中国电力出版社2009-04-01
【2】分析电力系统故障录波图薛峰编著建筑/水利（新）专业科技中国电力出版社2014年12月
作者简介
简祖瑞（1985-，）男，江苏南京人，本科，工程师，从事发电厂集控运行工作.
吴赛虎（1985-，）男，江苏盐城人，本科，工程师，从事发电厂集控运行工作.
刘安（1986-，）男，江苏盐城人，本科，助理工程师，从事发电厂集控运行工作.
卞兆冬（1987-，）男，江苏盐城人，本科，助理工程师，从事发电厂集控运行工作.
韩云科（1990-，）男，江苏盐城人，硕士，助理工程师，从事发电厂集控运行工作.
孟楷金（1987-，）男，江苏盐城人，本科，助理工程师，从事发电厂集控运行工作.。
